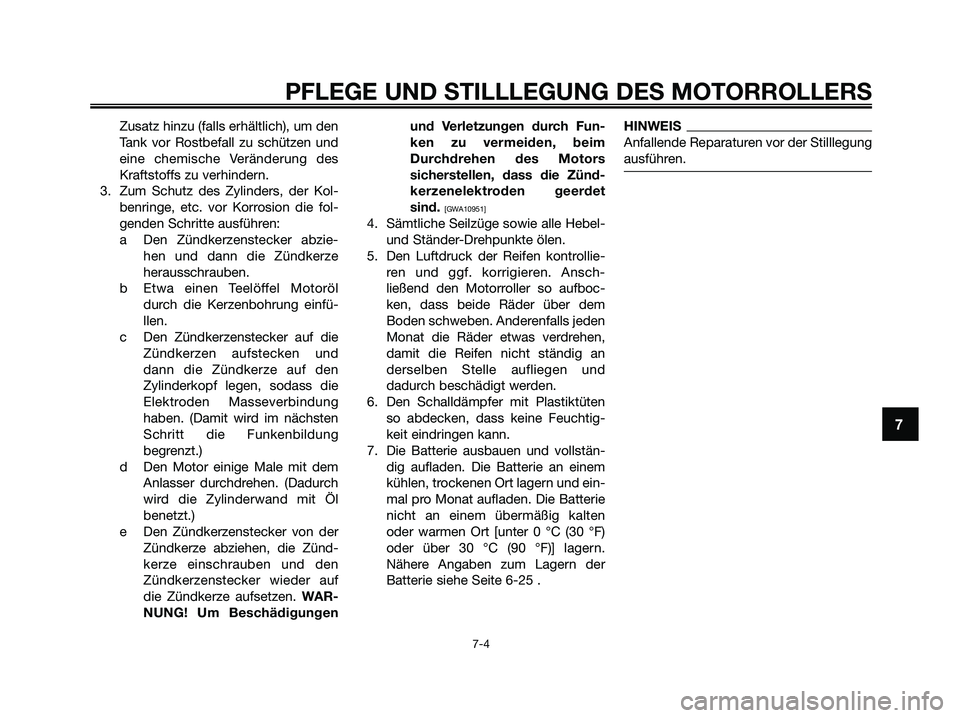

Zusatz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a Den Zündkerzenstecker abzie-
hen und dann die Zündkerze
herausschrauben.
b Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfü-
llen.
c Den Zündkerzenstecker auf die
Zündkerzen aufstecken und
dann die Zündkerze auf den
Zylinderkopf legen, sodass die
Elektroden Masseverbindung
haben. (Damit wird im nächsten
Schritt die Funkenbildung
begrenzt.)
d Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl
benetzt.)
e Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf
die Zündkerze aufsetzen. WAR-
NUNG! Um Beschädigungenund Verletzungen durch Fun-
ken zu vermeiden, beim
Durchdrehen des Motors
sicherstellen, dass die Zünd-
kerzenelektroden geerdet
sind.
[GWA10951]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollie-
ren und ggf. korrigieren. Ansch-
ließend den Motorroller so aufboc-
ken, dass beide Räder über dem
Boden schweben. Anderenfalls jeden
Monat die Räder etwas verdrehen,
damit die Reifen nicht ständig an
derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Den Schalldämpfer mit Plastiktüten
so abdecken, dass keine Feuchtig-
keit eindringen kann.
7. Die Batterie ausbauen und vollstän-
dig aufladen. Die Batterie an einem
kühlen, trockenen Ort lagern und ein-
mal pro Monat aufladen. Die Batterie
nicht an einem übermäßig kalten
oder warmen Ort [unter 0 °C (30 °F)
oder über 30 °C (90 °F)] lagern.
Nähere Angaben zum Lagern der
Batterie siehe Seite 6-25 .
HINWEIS
Anfallende Reparaturen vor der Stilllegung
ausführen.
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
7
1B9-F8199-G3.QXD 9/10/08 07:05 Página 81

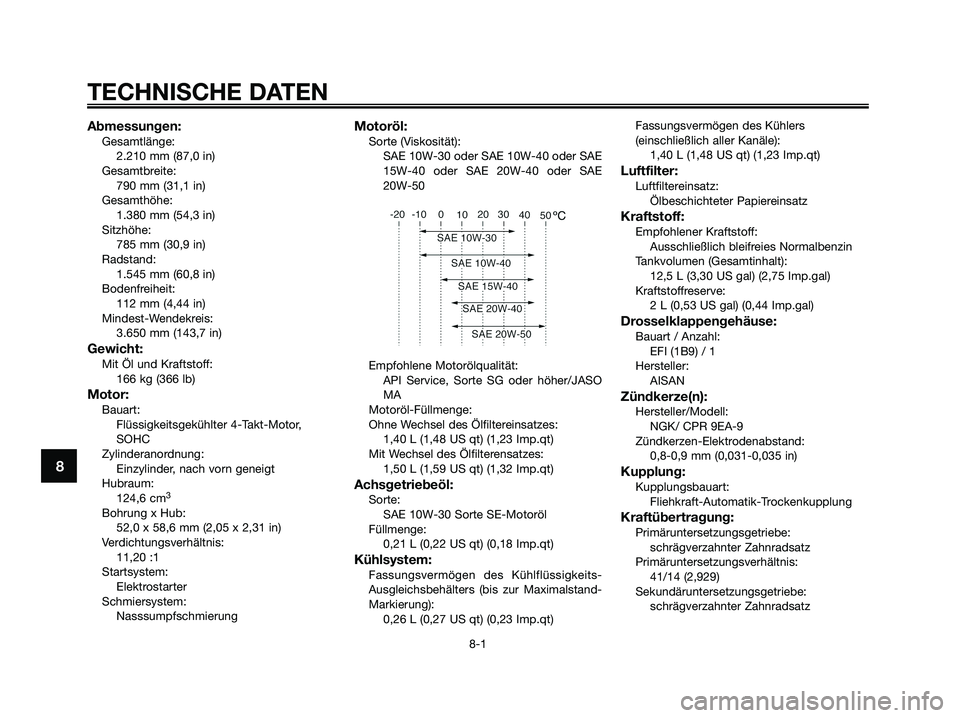

Abmessungen:Gesamtlänge:
2.210 mm (87,0 in)
Gesamtbreite:
790 mm (31,1 in)
Gesamthöhe:
1.380 mm (54,3 in)
Sitzhöhe:
785 mm (30,9 in)
Radstand:
1.545 mm (60,8 in)
Bodenfreiheit:
112 mm (4,44 in)
Mindest-Wendekreis:
3.650 mm (143,7 in)
Gewicht:Mit Öl und Kraftstoff:
166 kg (366 lb)
Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor,
SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
124,6 cm
3
Bohrung x Hub:
52,0 x 58,6 mm (2,05 x 2,31 in)
Verdichtungsverhältnis:
11,20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE
20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1,40 L (1,48 US qt) (1,23 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1,50 L (1,59 US qt) (1,32 Imp.qt)
Achsgetriebeöl:Sorte:
SAE 10W-30 Sorte SE-Motoröl
Füllmenge:
0,21 L (0,22 US qt) (0,18 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0,26 L (0,27 US qt) (0,23 Imp.qt)Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1,40 L (1,48 US qt) (1,23 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
12,5 L (3,30 US gal) (2,75 Imp.gal)
Kraftstoffreserve:
2 L (0,53 US gal) (0,44 Imp.gal)
Drosselklappengehäuse:Bauart / Anzahl:
EFI (1B9) / 1
Hersteller:
AISAN
Zündkerze(n):Hersteller/Modell:
NGK/ CPR 9EA-9
Zündkerzen-Elektrodenabstand:
0,8-0,9 mm (0,031-0,035 in)
Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
41/14 (2,929)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
TECHNISCHE DATEN
8-1
8
1B9-F8199-G3.QXD 9/10/08 07:05 Página 82

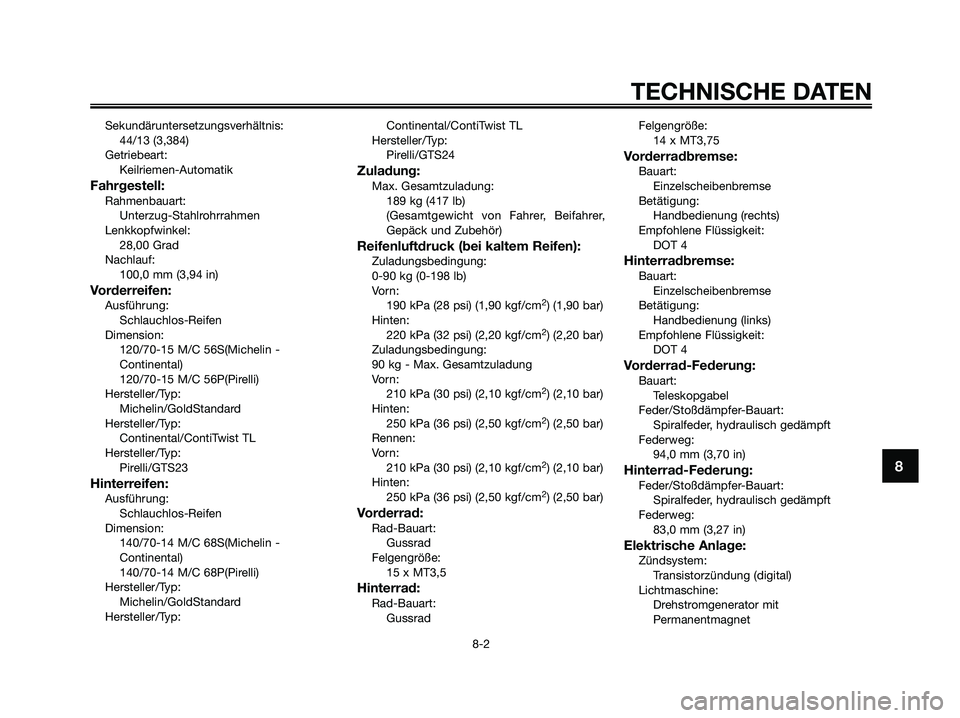

Sekundäruntersetzungsverhältnis:
44/13 (3,384)
Getriebeart:
Keilriemen-Automatik
Fahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
28,00 Grad
Nachlauf:
100,0 mm (3,94 in)
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Hersteller/Typ:
Michelin/GoldStandard
Hersteller/Typ:
Continental/ContiTwist TL
Hersteller/Typ:
Pirelli/GTS23
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Hersteller/Typ:
Michelin/GoldStandard
Hersteller/Typ:Continental/ContiTwist TL
Hersteller/Typ:
Pirelli/GTS24
Zuladung:Max. Gesamtzuladung:
189 kg (417 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0-90 kg (0-198 lb)
Vo r n :
190 kPa (28 psi) (1,90 kgf/cm
2) (1,90 bar)
Hinten:
220 kPa (32 psi) (2,20 kgf/cm
2) (2,20 bar)
Zuladungsbedingung:
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (30 psi) (2,10 kgf/cm
2) (2,10 bar)
Hinten:
250 kPa (36 psi) (2,50 kgf/cm
2) (2,50 bar)
Rennen:
Vo r n :
210 kPa (30 psi) (2,10 kgf/cm
2) (2,10 bar)
Hinten:
250 kPa (36 psi) (2,50 kgf/cm
2) (2,50 bar)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3,5
Hinterrad:Rad-Bauart:
GussradFelgengröße:
14 x MT3,75
Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
94,0 mm (3,70 in)
Hinterrad-Federung:Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
83,0 mm (3,27 in)
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
TECHNISCHE DATEN
8-2
8
1B9-F8199-G3.QXD 9/10/08 07:05 Página 83

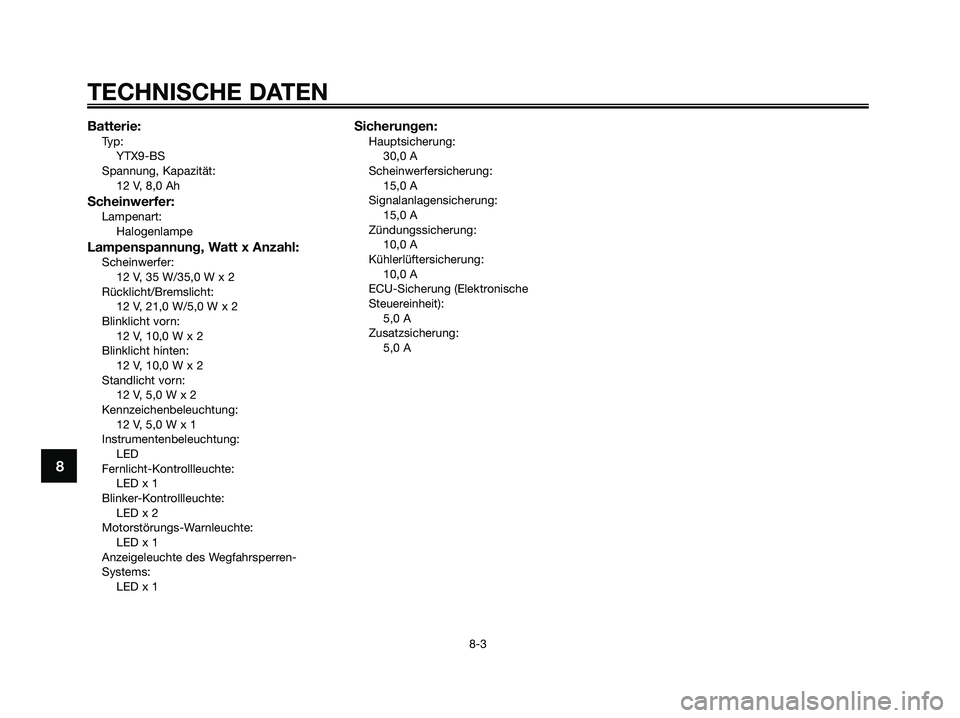

Batterie:Typ:
YTX9-BS
Spannung, Kapazität:
12 V, 8,0 Ah
Scheinwerfer:Lampenart:
Halogenlampe
Lampenspannung, Watt x Anzahl:Scheinwerfer:
12 V, 35 W/35,0 W x 2
Rücklicht/Bremslicht:
12 V, 21,0 W/5,0 W x 2
Blinklicht vorn:
12 V, 10,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Standlicht vorn:
12 V, 5,0 W x 2
Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED x 1
Blinker-Kontrollleuchte:
LED x 2
Motorstörungs-Warnleuchte:
LED x 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED x 1
Sicherungen:Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische
Steuereinheit):
5,0 A
Zusatzsicherung:
5,0 A
TECHNISCHE DATEN
8-3
8
1B9-F8199-G3.QXD 9/10/08 07:05 Página 84

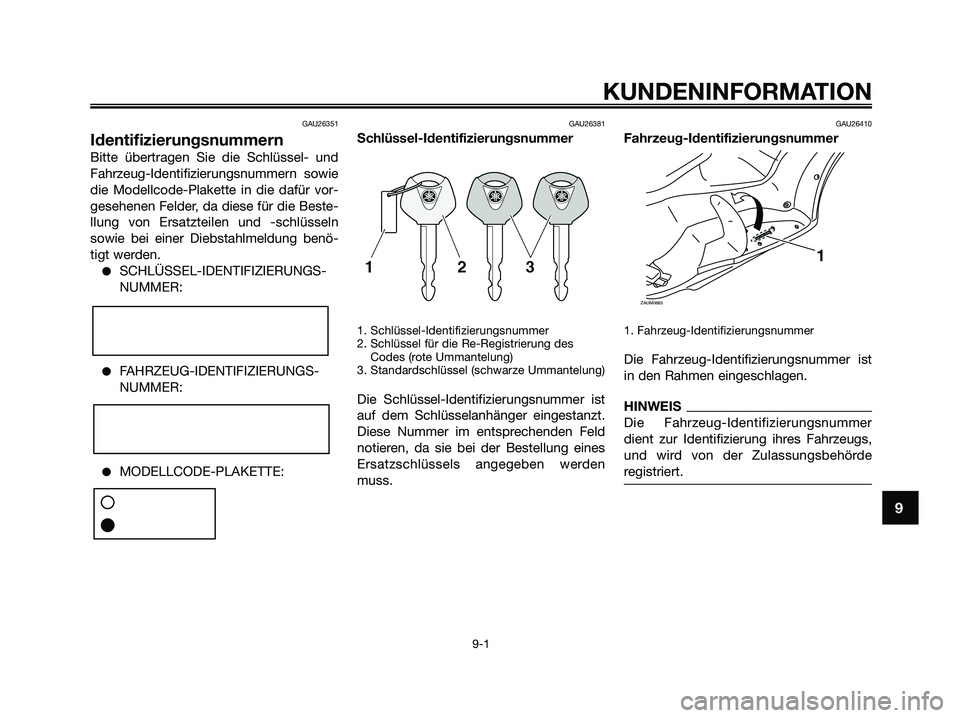

GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vor-
gesehenen Felder, da diese für die Beste-
llung von Ersatzteilen und -schlüsseln
sowie bei einer Diebstahlmeldung benö-
tigt werden.
●SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
●FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
●MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld
notieren, da sie bei der Bestellung eines
Ersatzschlüssels angegeben werden
muss.
GAU26410
Fahrzeug-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
in den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahrzeugs,
und wird von der Zulassungsbehörde
registriert.
ZAUM0683
1
KUNDENINFORMATION
9-1
9
1B9-F8199-G3.QXD 9/10/08 07:05 Página 85

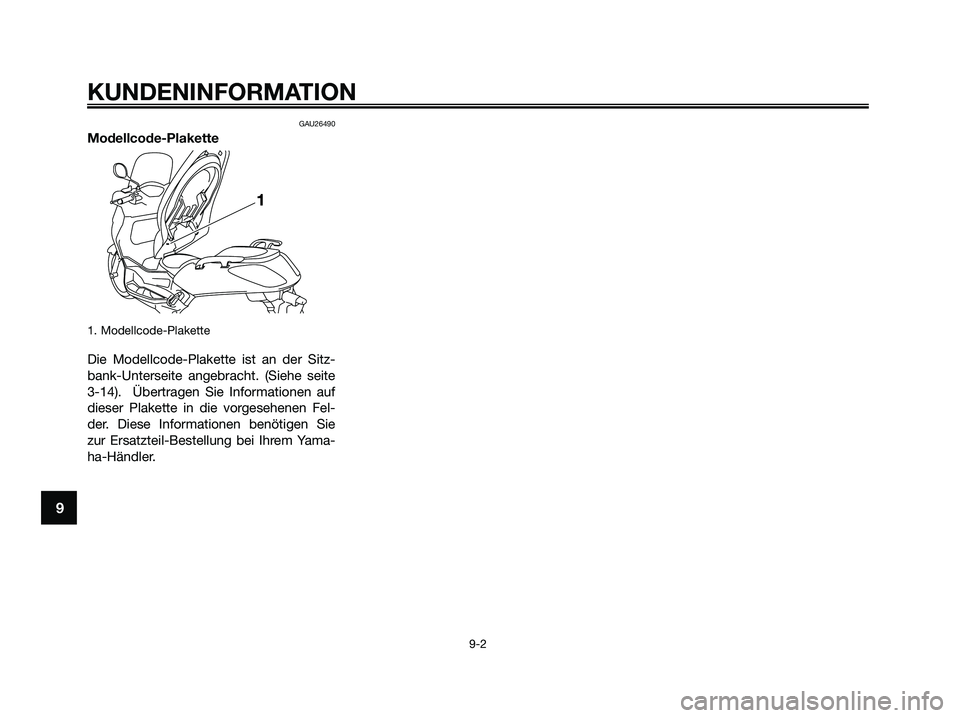

GAU26490
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist an der Sitz-
bank-Unterseite angebracht. (Siehe seite
3-14). Übertragen Sie Informationen auf
dieser Plakette in die vorgesehenen Fel-
der. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem Yama-
ha-Händler.
KUNDENINFORMATION
9-2
9
1B9-F8199-G3.QXD 9/10/08 07:05 Página 86

AAbblendschalter .........................................3-9
Ablagefächer ............................................3-15
Abstellen ....................................................7-3
Achsgetriebeöl .........................................6-13
Anfahren .....................................................5-2
Anzeige, Multifunktion................................3-6
Anzeigeleuchte des Wegfahrsperren-
Systems ...................................................3-4
BBatterie .....................................................6-25
Beschleunigen und Verlangsamen.............5-3
Blinker-Kontrollleuchten .............................3-3
Blinkerlampe vorn, auswechseln .............6-29
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-22
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-22
Bremsflüssigkeitsstand, prüfen................6-21
Bremshebel, schmieren ...........................6-23
DDiebstahlanlage (Sonderzubehör) ..............3-9
EEinfahrvorschriften .....................................5-4
FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen ..............................3-18
Fehlersuchdiagramme .............................6-34
Fehlersuche..............................................6-33
Fernlicht-Kontrollleuchte ............................3-3
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-23Gaszugspiel einstellen .............................6-16
Geschwindigkeitsmesser ...........................3-5
HHandbremshebel, Hinterradbremse.........3-10
Handbremshebel, Vorderradbremse ........3-10
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-23
Hinteres Ablagefach.................................3-17
Hupenschalter ............................................3-9
IIdentifizierungsnummern............................9-1
KKatalysatoren ...........................................3-13
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-31
Kraftstoff ..................................................3-12
Kraftstoff, Tipps zum Sparen .....................5-4
Kühlflüssigkeit ..........................................6-14
Kühlflüssigkeitstemperatur-Anzeige...........3-5
LLage der Teile .............................................2-1
Lenkerarmaturen ........................................3-9
Lenkung, prüfen .......................................6-25
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ............................6-15
MModellcode-Plakette ..................................9-2
Motor anlassen ..........................................5-1
Motoröl .....................................................6-10
Motorstörungs-Warnleuchte ......................3-4
PParken ........................................................5-5
Pflege .........................................................7-1
RRäder........................................................6-19
Radlager, prüfen.......................................6-25
Reifen .......................................................6-17
Reserve-Warnleuchte.................................3-4
Rücklicht-/Bremslichtlampe oder
Lampe des hinteren Blinkers,
ersetzen .................................................6-30
SScheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ..................................6-20
Scheinwerferlampe, auswechseln ...........6-28
Schlüssel-Identifizierungsnummer .............9-1
Seitenständer ...........................................3-18
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln ............................6-27
Sicherungshalterung ................................3-14
Sitzbank ...................................................3-14
Spiel des Handbremshebels
(Vorderrad- und Hinterradbremse).........6-20
Standlichtlampe, auswechseln ................6-32
Starterschalter............................................3-9
System der Wegfahrsperre ........................3-1
TTankanzeige ...............................................3-5
Tankverschluss .........................................3-11
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-24
Tipps zur Fahrsicherheit ............................1-5
VVentilspiel .................................................6-17
Verkleidungsteile und Abdeckungen,
abnehmen und montieren........................6-7
Vorderes Ablagefach ................................3-16
INHALT
1B9-F8199-G3.QXD 9/10/08 07:05 Página 87

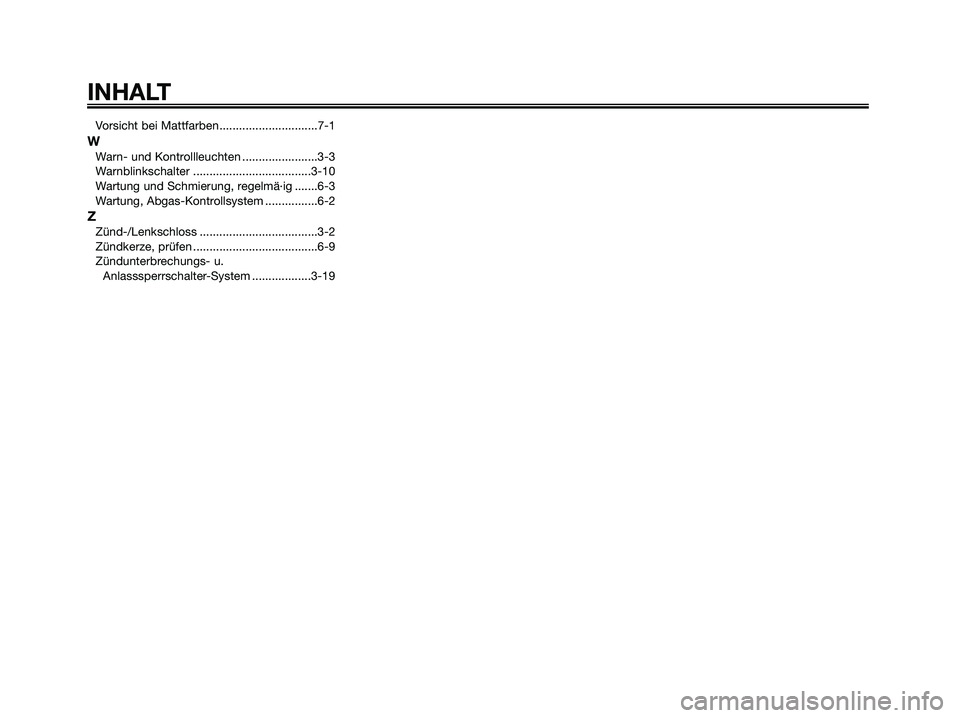

Vorsicht bei Mattfarben..............................7-1
WWarn- und Kontrollleuchten .......................3-3
Warnblinkschalter ....................................3-10
Wartung und Schmierung, regelmä·ig .......6-3
Wartung, Abgas-Kontrollsystem ................6-2
ZZünd-/Lenkschloss ....................................3-2
Zündkerze, prüfen ......................................6-9
Zündunterbrechungs- u.
Anlasssperrschalter-System ..................3-19
INHALT
1B9-F8199-G3.QXD 9/10/08 07:05 Página 88

1B9-F8199-G3.QXD 9/10/08 07:05 Página 89

1B9-F8199-G3.QXD 9/10/08 07:05 Página 90
