YAMAHA XMAX 125 2009 Manual de utilização (in Portuguese)

1. Fusível do sistema de sinalização
2. Fusível de perigo
3. Fusível da ventoinha do radiador
4. Fusível da ECU (Unidade de Controlo Elec-
trónico)
5. Fusível da ignição
6. Fusível de reserva
7. Fusível de substituição
8. Fusível de substituição
9. Fusível de substituição
3. Rode a chave para “ON” e ligue o
circuito eléctrico em questão para
verificar se o dispositivo funciona.
4. Caso o fusível se volte imediatamen-
te a queimar, solicite a um conces-
sionário Yamaha que verifique o sis-
tema eléctrico.
PAU23911
Substituição da lâmpada do
farol dianteiro
Este modelo está equipado com lâmpa-
das do farol dianteiro de quartzo. Se uma
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.
PCA10660
PRECAUÇÃO
Não toque na parte em vidro da lâmpa-
da do farol dianteiro para evitar que se
suje com óleo, caso contrário a trans-
parência do vidro, a luminosidade da
lâmpada e o seu tempo de duração
serão adversamente afectados. Limpe
minuciosamente quaisquer vestígios
de sujidade e de marcas de dedos, uti-
lizando um pano humedecido com
álcool ou diluente.
1. Não toque na parte em vidro da lâmpada.
Fusíveis especificados:
Fusível principal:
30,0 A
Fusível do farol dianteiro:
15,0 A
Fusível do sistema de sinalização:
15,0 A
Fusível da ignição:
10,0 A
Fusível da ventoinha do radiador:
10,0 A
Fusível da ECU (Unidade de
Controlo Electrónico):
5,0 A
Fusível de reserva:
5,0 A
MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 71

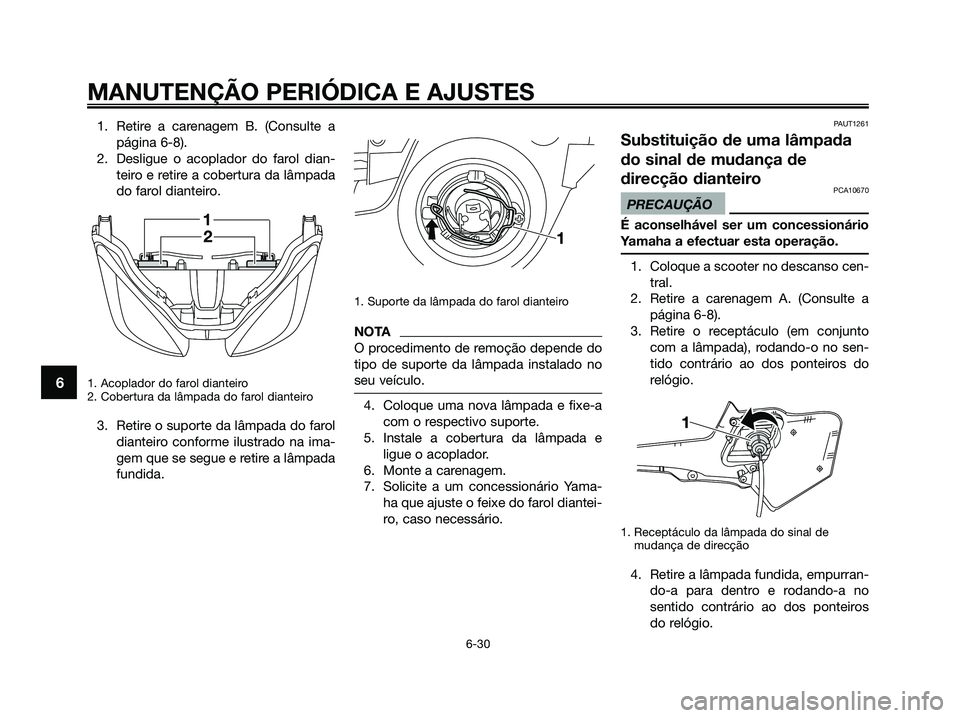

1. Retire a carenagem B. (Consulte a
página 6-8).
2. Desligue o acoplador do farol dian-
teiro e retire a cobertura da lâmpada
do farol dianteiro.
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
3. Retire o suporte da lâmpada do farol
dianteiro conforme ilustrado na ima-
gem que se segue e retire a lâmpada
fundida.
1. Suporte da lâmpada do farol dianteiro
NOTA
O procedimento de remoção depende do
tipo de suporte da lâmpada instalado no
seu veículo.
4. Coloque uma nova lâmpada e fixe-a
com o respectivo suporte.
5. Instale a cobertura da lâmpada e
ligue o acoplador.
6. Monte a carenagem.
7. Solicite a um concessionário Yama-
ha que ajuste o feixe do farol diantei-
ro, caso necessário.
PAUT1261
Substituição de uma lâmpada
do sinal de mudança de
direcção dianteiro
PCA10670
PRECAUÇÃO
É aconselhável ser um concessionário
Yamaha a efectuar esta operação.
1. Coloque a scooter no descanso cen-
tral.
2. Retire a carenagem A. (Consulte a
página 6-8).
3. Retire o receptáculo (em conjunto
com a lâmpada), rodando-o no sen-
tido contrário ao dos ponteiros do
relógio.
1. Receptáculo da lâmpada do sinal de
mudança de direcção
4. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no
sentido contrário ao dos ponteiros
do relógio.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 72

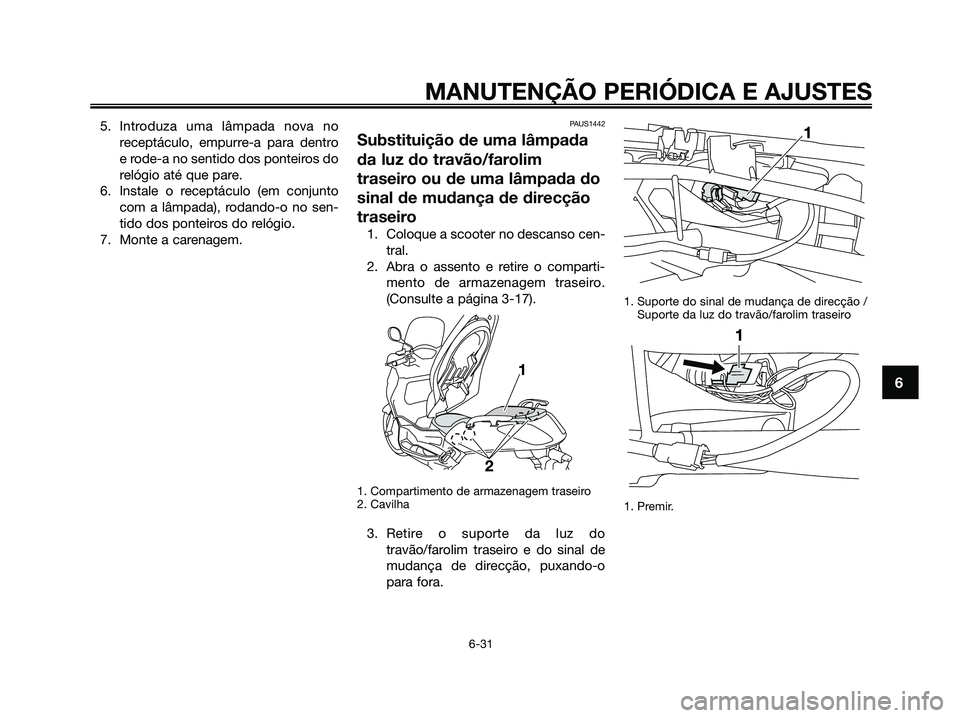

5. Introduza uma lâmpada nova no
receptáculo, empurre-a para dentro
e rode-a no sentido dos ponteiros do
relógio até que pare.
6. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sen-
tido dos ponteiros do relógio.
7. Monte a carenagem.PAUS1442
Substituição de uma lâmpada
da luz do travão/farolim
traseiro ou de uma lâmpada do
sinal de mudança de direcção
traseiro
1. Coloque a scooter no descanso cen-
tral.
2. Abra o assento e retire o comparti-
mento de armazenagem traseiro.
(Consulte a página 3-17).
1. Compartimento de armazenagem traseiro
2. Cavilha
3. Retire o suporte da luz do
travão/farolim traseiro e do sinal de
mudança de direcção, puxando-o
para fora.
1. Suporte do sinal de mudança de direcção /
Suporte da luz do travão/farolim traseiro
1. Premir.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 73

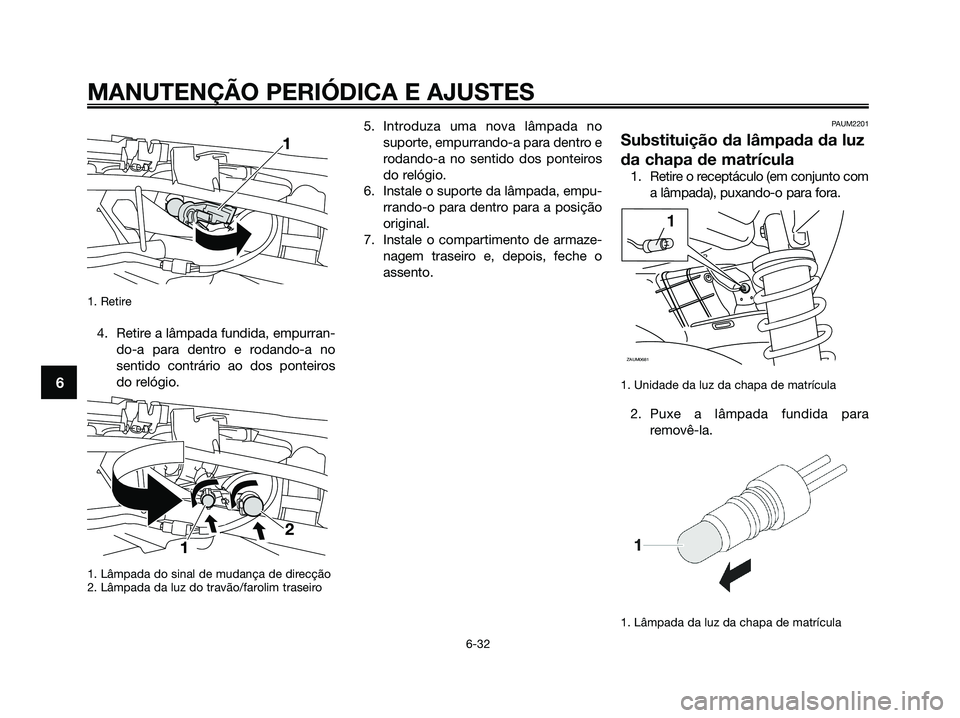

1. Retire
4. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no
sentido contrário ao dos ponteiros
do relógio.
1. Lâmpada do sinal de mudança de direcção
2. Lâmpada da luz do travão/farolim traseiro
5. Introduza uma nova lâmpada no
suporte, empurrando-a para dentro e
rodando-a no sentido dos ponteiros
do relógio.
6. Instale o suporte da lâmpada, empu-
rrando-o para dentro para a posição
original.
7. Instale o compartimento de armaze-
nagem traseiro e, depois, feche o
assento.PAUM2201
Substituição da lâmpada da luz
da chapa de matrícula
1. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
1. Unidade da luz da chapa de matrícula
2. Puxe a lâmpada fundida para
removê-la.
1. Lâmpada da luz da chapa de matrícula
ZAUM0681
1
MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 74

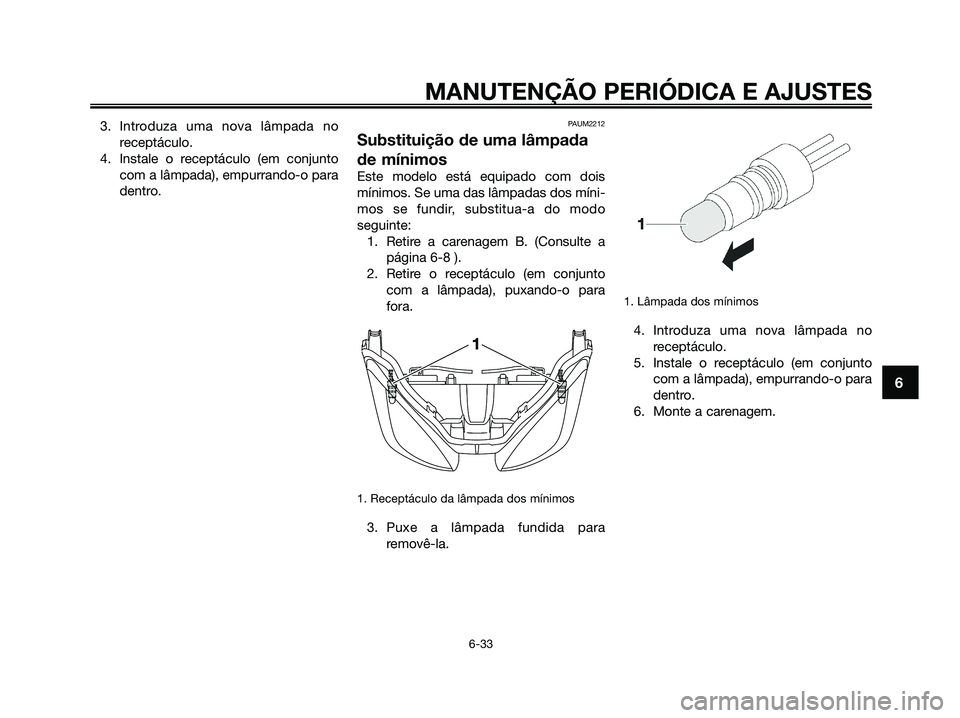

3. Introduza uma nova lâmpada no
receptáculo.
4. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.PAUM2212
Substituição de uma lâmpada
de mínimos
Este modelo está equipado com dois
mínimos. Se uma das lâmpadas dos míni-
mos se fundir, substitua-a do modo
seguinte:
1. Retire a carenagem B. (Consulte a
página 6-8 ).
2. Retire o receptáculo (em conjunto
com a lâmpada), puxando-o para
fora.
1. Receptáculo da lâmpada dos mínimos
3. Puxe a lâmpada fundida para
removê-la.
1. Lâmpada dos mínimos
4. Introduza uma nova lâmpada no
receptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Monte a carenagem.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 75

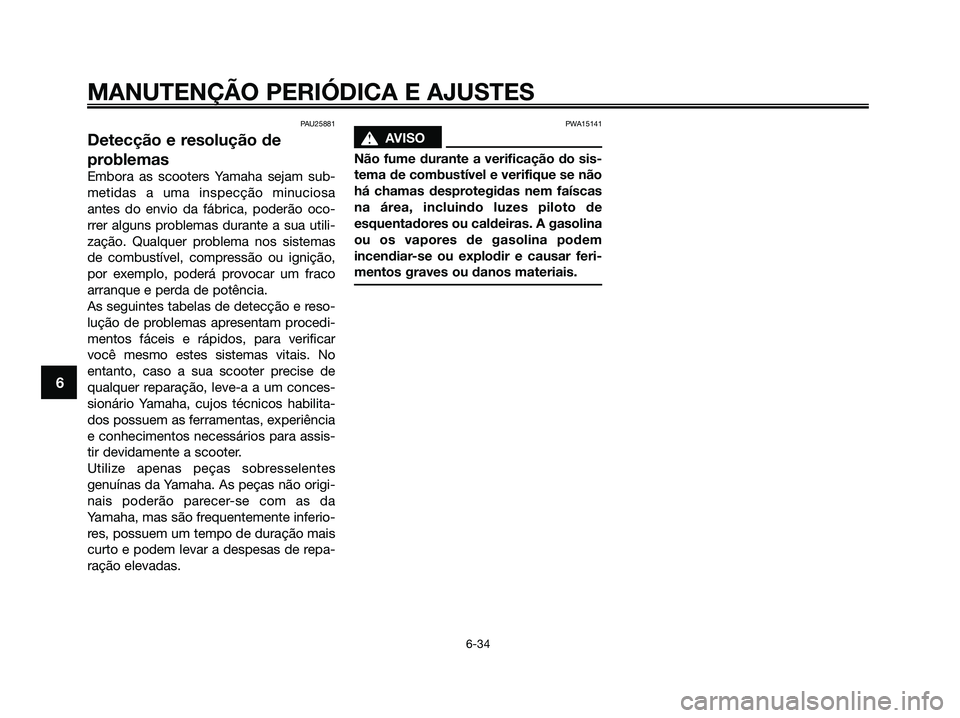

PAU25881
Detecção e resolução de
problemas
Embora as scooters Yamaha sejam sub-
metidas a uma inspecção minuciosa
antes do envio da fábrica, poderão oco-
rrer alguns problemas durante a sua utili-
zação. Qualquer problema nos sistemas
de combustível, compressão ou ignição,
por exemplo, poderá provocar um fraco
arranque e perda de potência.
As seguintes tabelas de detecção e reso-
lução de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar
você mesmo estes sistemas vitais. No
entanto, caso a sua scooter precise de
qualquer reparação, leve-a a um conces-
sionário Yamaha, cujos técnicos habilita-
dos possuem as ferramentas, experiência
e conhecimentos necessários para assis-
tir devidamente a scooter.
Utilize apenas peças sobresselentes
genuínas da Yamaha. As peças não origi-
nais poderão parecer-se com as da
Yamaha, mas são frequentemente inferio-
res, possuem um tempo de duração mais
curto e podem levar a despesas de repa-
ração elevadas.
PWA15141
s s
AVISO
Não fume durante a verificação do sis-
tema de combustível e verifique se não
há chamas desprotegidas nem faíscas
na área, incluindo luzes piloto de
esquentadores ou caldeiras. A gasolina
ou os vapores de gasolina podem
incendiar-se ou explodir e causar feri-
mentos graves ou danos materiais.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 76

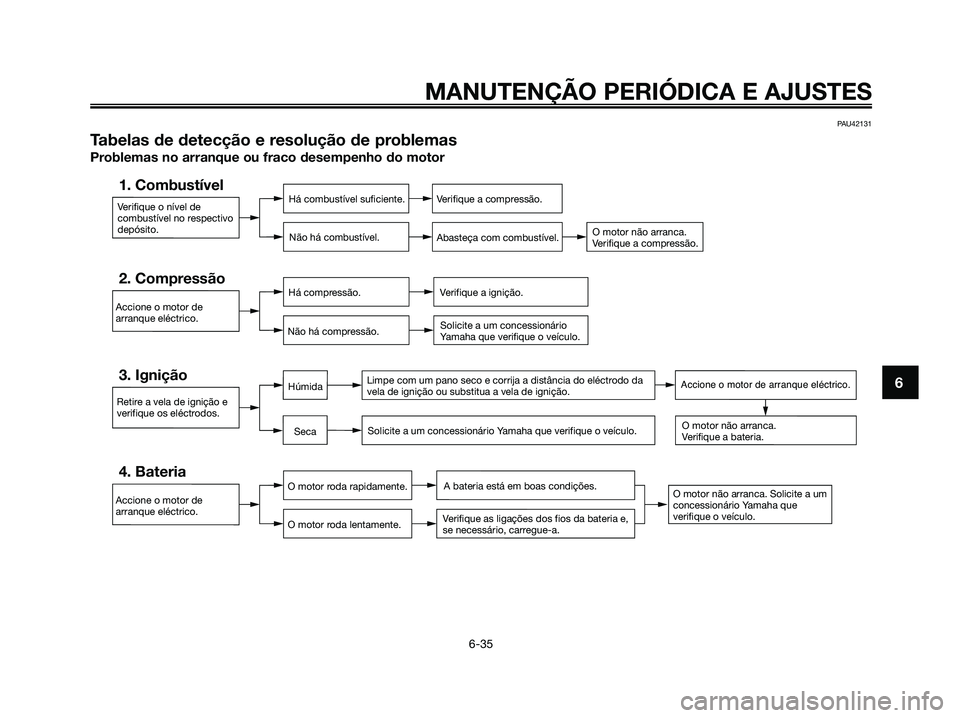

PAU42131
Tabelas de detecção e resolução de problemas
Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.
1. CombustívelHá combustível suficiente.
Não há combustível.Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.
2. CompressãoHá compressão.
Não há compressão.Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.
3. IgniçãoLimpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.
4. BateriaO motor roda rapidamente.
O motor roda lentamente.A bateria está em boas condições.
Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
Seca
HúmidaAccione o motor de arranque eléctrico.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 77

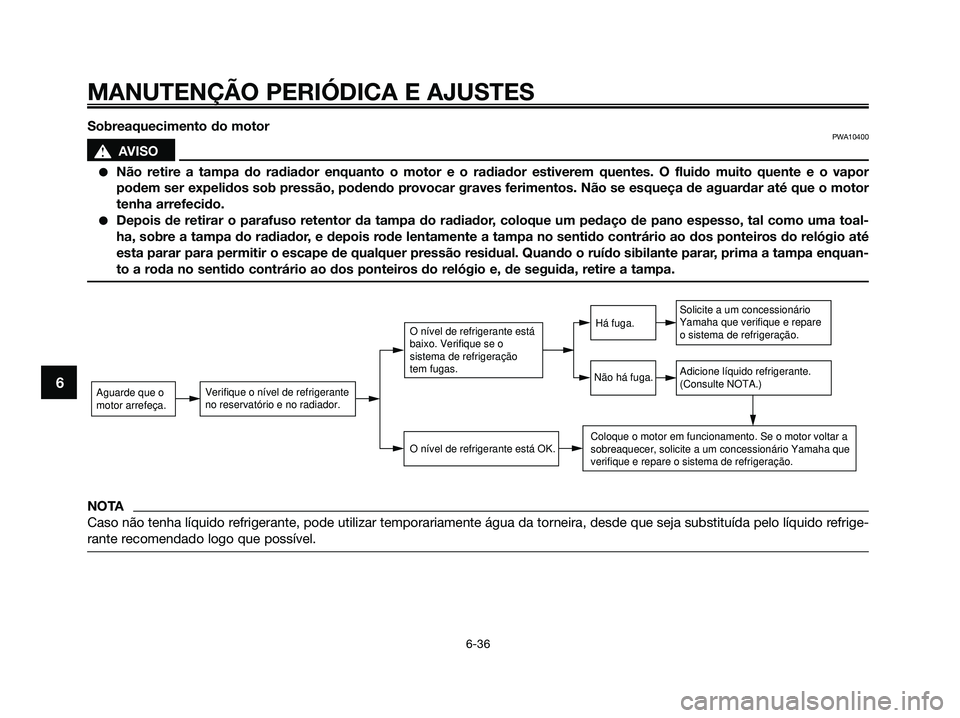

Sobreaquecimento do motorPWA10400
s s
AVISO
●Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor
podem ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor
tenha arrefecido.
●Depois de retirar o parafuso retentor da tampa do radiador, coloque um pedaço de pano espesso, tal como uma toal-
ha, sobre a tampa do radiador, e depois rode lentamente a tampa no sentido contrário ao dos ponteiros do relógio até
esta parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquan-
to a roda no sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrige-
rante recomendado logo que possível.
Aguarde que o
motor arrefeça.Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.
O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
Há fuga.
Não há fuga.
MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
1B9-F819D-P3.QXD 16/10/08 13:11 Página 78

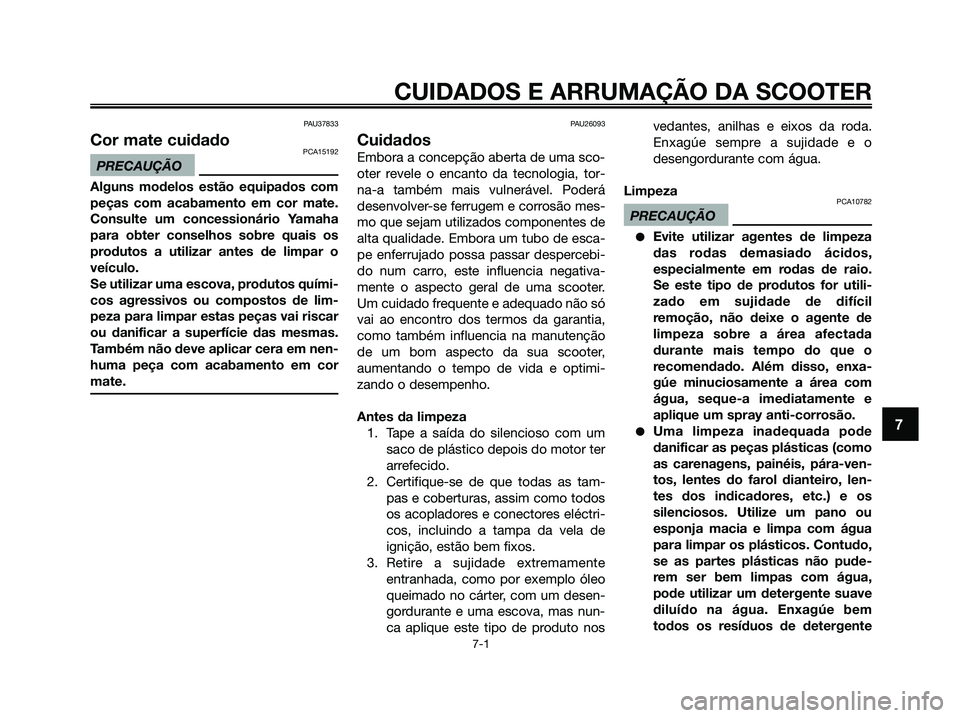

PAU37833
Cor mate cuidadoPCA15192
PRECAUÇÃO
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o
veículo.
Se utilizar uma escova, produtos quími-
cos agressivos ou compostos de lim-
peza para limpar estas peças vai riscar
ou danificar a superfície das mesmas.
Também não deve aplicar cera em nen-
huma peça com acabamento em cor
mate.
PAU26093
Cuidados
Embora a concepção aberta de uma sco-
oter revele o encanto da tecnologia, tor-
na-a também mais vulnerável. Poderá
desenvolver-se ferrugem e corrosão mes-
mo que sejam utilizados componentes de
alta qualidade. Embora um tubo de esca-
pe enferrujado possa passar despercebi-
do num carro, este influencia negativa-
mente o aspecto geral de uma scooter.
Um cuidado frequente e adequado não só
vai ao encontro dos termos da garantia,
como também influencia na manutenção
de um bom aspecto da sua scooter,
aumentando o tempo de vida e optimi-
zando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tam-
pas e coberturas, assim como todos
os acopladores e conectores eléctri-
cos, incluindo a tampa da vela de
ignição, estão bem fixos.
3. Retire a sujidade extremamente
entranhada, como por exemplo óleo
queimado no cárter, com um desen-
gordurante e uma escova, mas nun-
ca aplique este tipo de produto nosvedantes, anilhas e eixos da roda.
Enxagúe sempre a sujidade e o
desengordurante com água.
Limpeza
PCA10782
PRECAUÇÃO
●Evite utilizar agentes de limpeza
das rodas demasiado ácidos,
especialmente em rodas de raio.
Se este tipo de produtos for utili-
zado em sujidade de difícil
remoção, não deixe o agente de
limpeza sobre a área afectada
durante mais tempo do que o
recomendado. Além disso, enxa-
gúe minuciosamente a área com
água, seque-a imediatamente e
aplique um spray anti-corrosão.
●Uma limpeza inadequada pode
danificar as peças plásticas (como
as carenagens, painéis, pára-ven-
tos, lentes do farol dianteiro, len-
tes dos indicadores, etc.) e os
silenciosos. Utilize um pano ou
esponja macia e limpa com água
para limpar os plásticos. Contudo,
se as partes plásticas não pude-
rem ser bem limpas com água,
pode utilizar um detergente suave
diluído na água. Enxagúe bem
todos os resíduos de detergente
CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-1
7
1B9-F819D-P3.QXD 16/10/08 13:11 Página 79

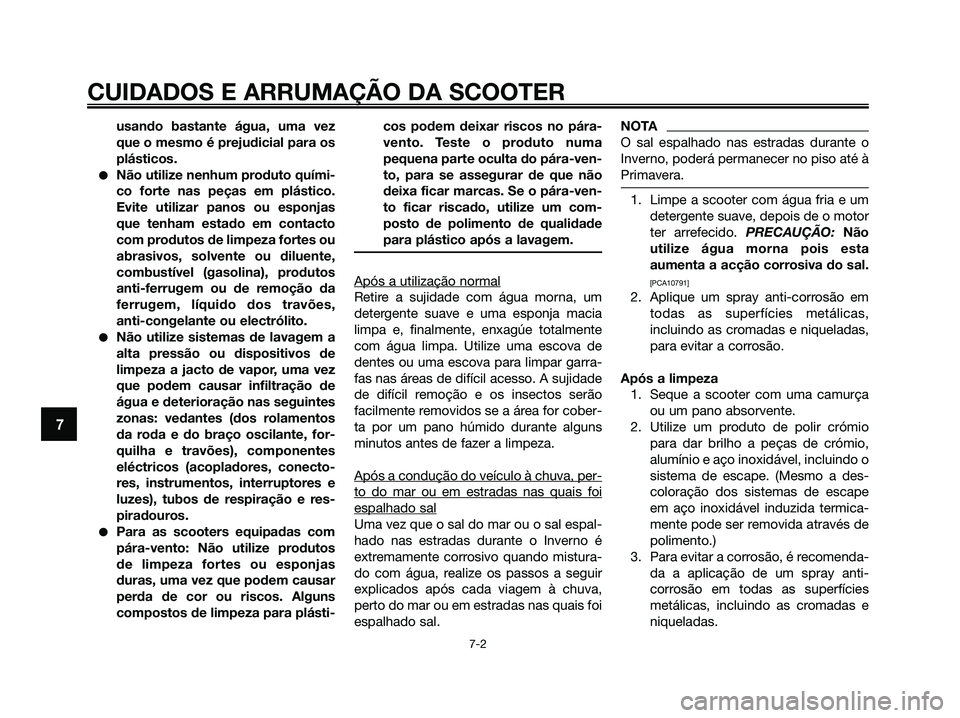

CUIDADOS E ARRUMAÇÃO DA SCOOTER
7-2
7
usando bastante água, uma vez
que o mesmo é prejudicial para os
plásticos.
●Não utilize nenhum produto quími-
co forte nas peças em plástico.
Evite utilizar panos ou esponjas
que tenham estado em contacto
com produtos de limpeza fortes ou
abrasivos, solvente ou diluente,
combustível (gasolina), produtos
anti-ferrugem ou de remoção da
ferrugem, líquido dos travões,
anti-congelante ou electrólito.
●Não utilize sistemas de lavagem a
alta pressão ou dispositivos de
limpeza a jacto de vapor, uma vez
que podem causar infiltração de
água e deterioração nas seguintes
zonas: vedantes (dos rolamentos
da roda e do braço oscilante, for-
quilha e travões), componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores e
luzes), tubos de respiração e res-
piradouros.
●Para as scooters equipadas com
pára-vento: Não utilize produtos
de limpeza fortes ou esponjas
duras, uma vez que podem causar
perda de cor ou riscos. Alguns
compostos de limpeza para plásti-cos podem deixar riscos no pára-
vento. Teste o produto numa
pequena parte oculta do pára-ven-
to, para se assegurar de que não
deixa ficar marcas. Se o pára-ven-
to ficar riscado, utilize um com-
posto de polimento de qualidade
para plástico após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um
detergente suave e uma esponja macia
limpa e, finalmente, enxagúe totalmente
com água limpa. Utilize uma escova de
dentes ou uma escova para limpar garra-
fas nas áreas de difícil acesso. A sujidade
de difícil remoção e os insectos serão
facilmente removidos se a área for cober-
ta por um pano húmido durante alguns
minutos antes de fazer a limpeza.
Após a condução do veículo à chuva, per
-
to do mar ou em estradas nas quais foi
espalhado sal
Uma vez que o sal do mar ou o sal espal-
hado nas estradas durante o Inverno é
extremamente corrosivo quando mistura-
do com água, realize os passos a seguir
explicados após cada viagem à chuva,
perto do mar ou em estradas nas quais foi
espalhado sal.
NOTA
O sal espalhado nas estradas durante o
Inverno, poderá permanecer no piso até à
Primavera.
1. Limpe a scooter com água fria e um
detergente suave, depois de o motor
ter arrefecido. PRECAUÇÃO:Não
utilize água morna pois esta
aumenta a acção corrosiva do sal.
[PCA10791]
2. Aplique um spray anti-corrosão em
todas as superfícies metálicas,
incluindo as cromadas e niqueladas,
para evitar a corrosão.
Após a limpeza
1. Seque a scooter com uma camurça
ou um pano absorvente.
2. Utilize um produto de polir crómio
para dar brilho a peças de crómio,
alumínio e aço inoxidável, incluindo o
sistema de escape. (Mesmo a des-
coloração dos sistemas de escape
em aço inoxidável induzida termica-
mente pode ser removida através de
polimento.)
3. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-
corrosão em todas as superfícies
metálicas, incluindo as cromadas e
niqueladas.
1B9-F819D-P3.QXD 16/10/08 13:11 Página 80
