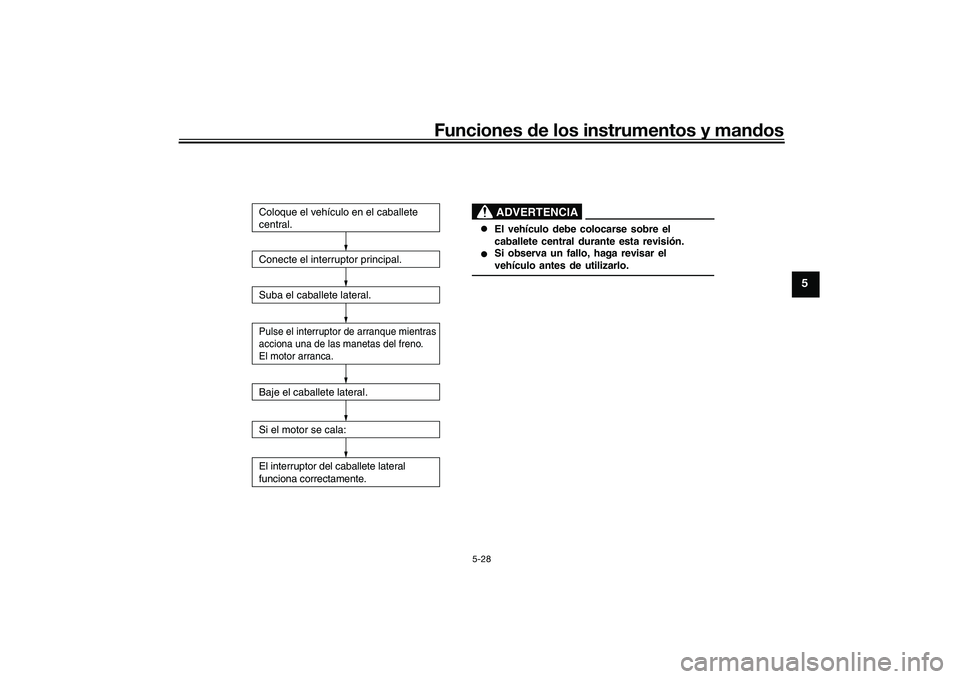

Funciones de los instrumentos y man dos
5-28
5
El interruptor del caballete lateral
funciona correctamente.
 El vehículo debe colocarse sobre el
caballete central durante esta revisión.

ADVERTENCIA
Conecte el interruptor principal.
Suba el caballete lateral.Pulse el interruptor de arranque mientras
acciona una de las manetas del freno.
El motor arranca.Baje el caballete lateral.
Si el motor se cala:Coloque el vehículo en el caballete
central.
Si observa un fallo, haga revisar el
vehículo antes de utilizarlo.
UB9YS1S0.book Page 28 Monda y, October 11, 2021 1:29 PM

Para su seguridad – comprobaciones previas
6-1
6
SAU1559B
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Obse rve
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse me diante los proce dimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de gasolina no esté obs-
truido, agrietado o dañado y comprobar la conexión del tubo. 5-18, 5-19
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 8-11
Aceite de la transmisión final • Comprobar si existen fugas. 8-13
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, hacer añadir líquido refrigerante en un concesionario Yamaha.
• Comprobar si existen fugas en el sistema de refrigeración. 8-14
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 8-21, 8-21, 8-22
UB9YS1S0.book Page 1 Monday, October 11, 2021 1:29 PM

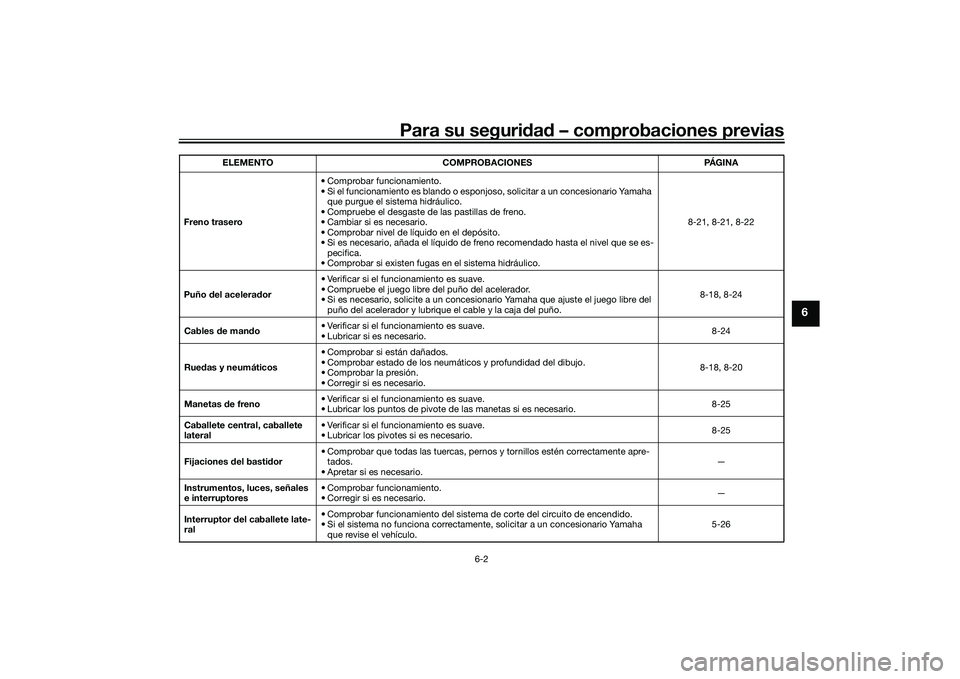

Para su seguridad – comprobaciones previas
6-2
6
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 8-21, 8-21, 8-22
Puño del acelera dor • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 8-18, 8-24
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario. 8-24
Rue das y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario. 8-18, 8-20
Manetas de freno • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote
de las manetas si es necesario. 8-25
Caballete central, caballete
lateral • Verificar si el funcionamiento es suave.
• Lubricar los pivotes si es necesario.
8-25
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 5-26
ELEMENTO COMPROBACIONES PÁGINA
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM

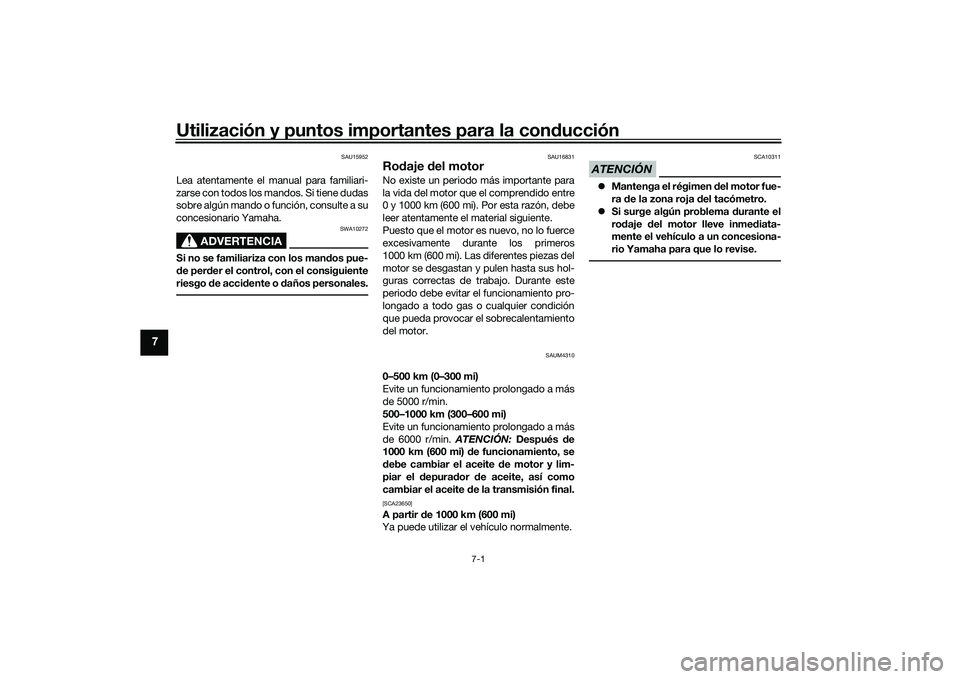

Utilización y puntos importantes para la conducción
7-1
7
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o d años personales.
SAU16831
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1000 km (600 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1000 km (600 mi). Las diferentes piezas del
motor se desgastan y pulen hasta sus hol-
guras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAUM4310
0–500 km (0–300 mi)
Evite un funcionamiento prolongado a más
de 5000 r/min.
500–1000 km (300–600 mi)
Evite un funcionamiento prolongado a más
de 6000 r/min. ATENCIÓN: Después d e
1000 km (600 mi) de funcionamiento, se
d ebe cambiar el aceite de motor y lim-
piar el d epurador de aceite, así como
cambiar el aceite de la transmisión final.[SCA23650]A partir d e 1000 km (600 mi)
Ya puede utilizar el vehículo normalmente.
ATENCIÓN
SCA10311
 Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema durante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
UB9YS1S0.book Page 1 Monday, October 11, 2021 1:29 PM

Utilización y puntos importantes para la conducción
7-2
7
SAUM4460
Arranque del motorEl sistema de corte del circuito de encendi-
do permite arrancar cuando el caballete la-
teral está levantado.
Para arrancar el motor1. Conecte el interruptor principal.
2. Verifique que el indicador y la o las lu-
ces de aviso se enciendan durante
unos segundos y luego se apaguen.
(Véase la página 5-1).NOTANo arranque el motor si permanece
encendida la luz indicadora de avería.
 La luz de aviso del sistema ABS debe
encenderse y permanecer encendida
hasta que el vehículo alcance una ve-
locidad de 10 km/h (6 mi/h).ATENCIÓN
SCA24110
Si una luz in dica dora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.3. Cierre completamente el acelerador.
4. Mientras acciona el freno delantero o trasero, pulse el interruptor de arran-
que. 5. Suelte el interruptor de arranque
cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi da útil d el
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAUM4280
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. En tal caso, la
luz indicadora de avería se enciende, pero
no se trata de una avería. Quite el contacto
y, a continuación, vuelva a darlo para que
se apague la luz indicadora. De lo contrario
el motor no arrancará, aunque gire al pulsar
el interruptor de arranque.
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM

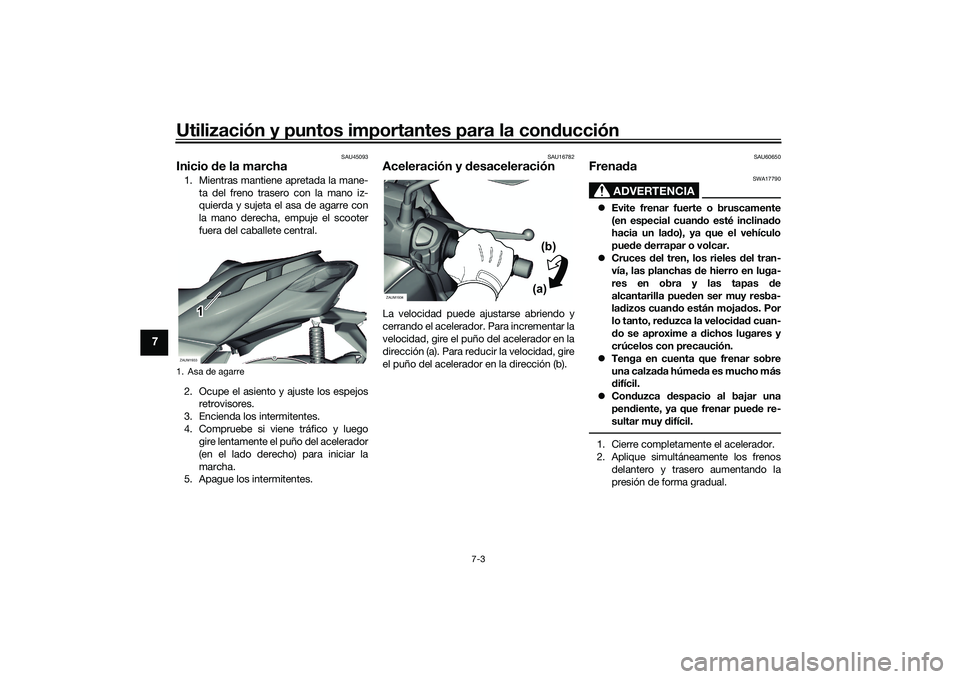

Utilización y puntos importantes para la conducción
7-3
7
SAU45093
Inicio de la marcha1. Mientras mantiene apretada la mane-
ta del freno trasero con la mano iz-
quierda y sujeta el asa de agarre con
la mano derecha, empuje el scooter
fuera del caballete central.
2. Ocupe el asiento y ajuste los espejos retrovisores.
3. Encienda los intermitentes.
4. Compruebe si viene tráfico y luego gire lentamente el puño del acelerador
(en el lado derecho) para iniciar la
marcha.
5. Apague los intermitentes.
SAU16782
Aceleración y desaceleraciónLa velocidad puede ajustarse abriendo y
cerrando el acelerador. Para incrementar la
velocidad, gire el puño del acelerador en la
dirección (a). Para reducir la velocidad, gire
el puño del acelerador en la dirección (b).
SAU60650
Frena da
ADVERTENCIA
SWA17790
 Evite frenar fuerte o bruscamente
(en especial cuan do esté inclinad o
hacia un lad o), ya que el vehículo
pue de derrapar o volcar.
 Cruces del tren, los rieles del tran-
vía, las planchas de hierro en luga-
res en obra y las tapas d e
alcantarilla pue den ser muy resba-
la dizos cuan do están moja dos. Por
lo tanto, re duzca la veloci dad cuan-
d o se aproxime a dichos lugares y
crúcelos con precaución.
 Tenga en cuenta que frenar sobre
una calza da húme da es mucho más
d ifícil.
 Con duzca despacio al bajar una
pen diente, ya que frenar pue de re-
sultar muy d ifícil.1. Cierre completamente el acelerador.
2. Aplique simultáneamente los frenos
delantero y trasero aumentando la
presión de forma gradual.
1. Asa de agarreZAUM1933
1
ZAUM1934
(a)(b)
UB9YS1S0.book Page 3 Monday, October 11, 2021 1:29 PM

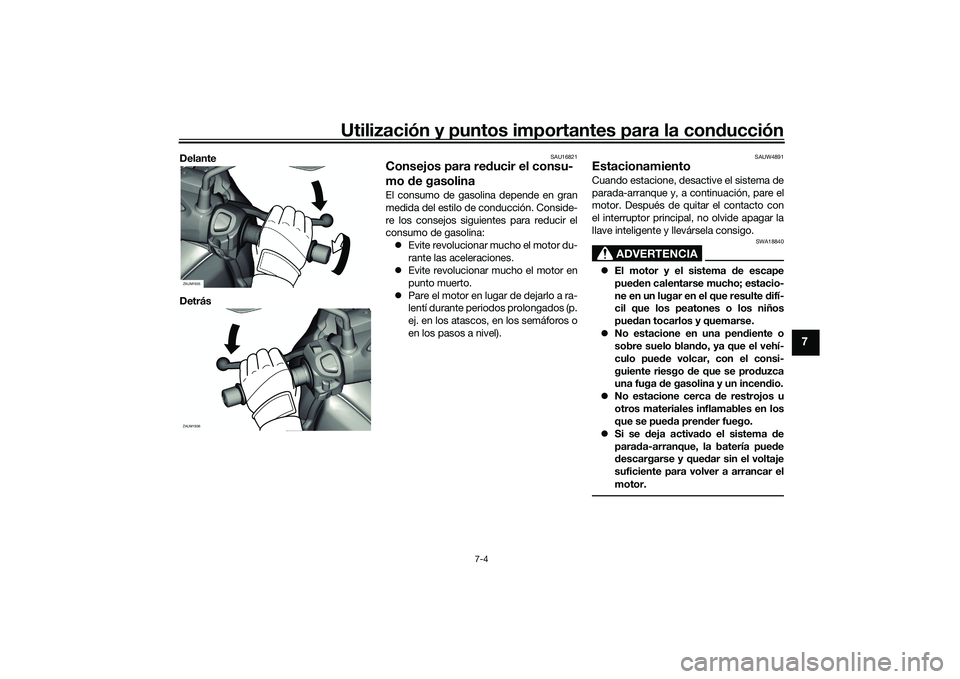

Utilización y puntos importantes para la conducción
7-4
7
Delante
Detrás
SAU16821
Consejos para re ducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Evite revolucionar mucho el motor en
punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAUW4891
Estacionamiento Cuando estacione, desactive el sistema de
parada-arranque y, a continuación, pare el
motor. Después de quitar el contacto con
el interruptor principal, no olvide apagar la
llave inteligente y llevársela consigo.
ADVERTENCIA
SWA18840
El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga de gasolina y un incen dio.
 No estacione cerca de restrojos u
otros materiales inflamables en los
que se pue da pren der fuego.
 Si se d eja activa do el sistema de
parad a-arranque, la batería pued e
d escargarse y que dar sin el voltaje
suficiente para volver a arrancar el
motor.
ZAUM1935ZAUM1936
UB9YS1S0.book Page 4 Monday, October 11, 2021 1:29 PM

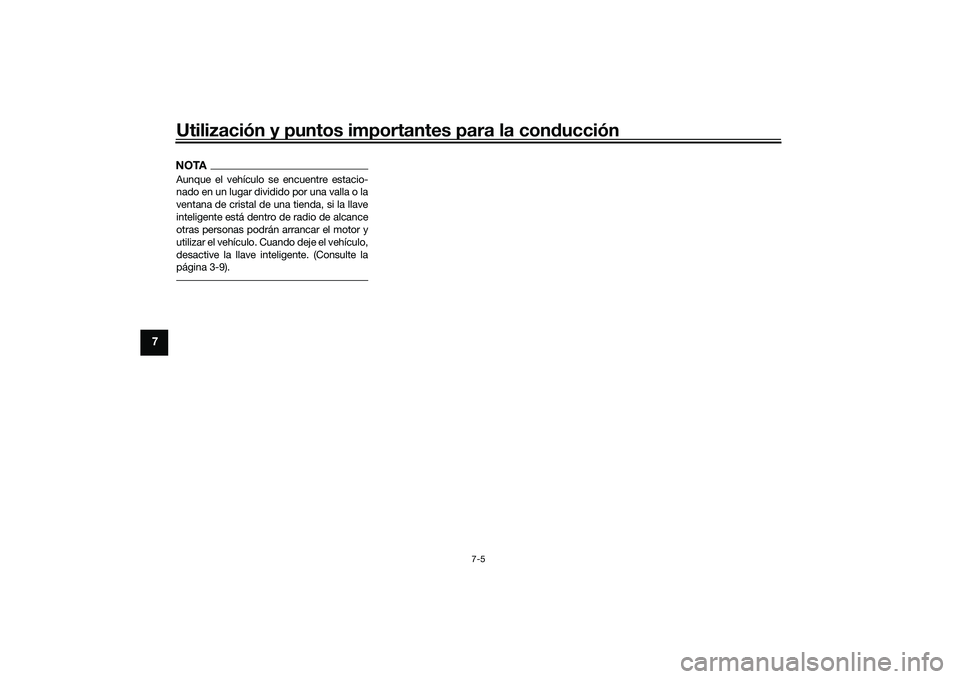

Utilización y puntos importantes para la conducción
7-5
7
NOTAAunque el vehículo se encuentre estacio-
nado en un lugar dividido por una valla o la
ventana de cristal de una tienda, si la llave
inteligente está dentro de radio de alcance
otras personas podrán arrancar el motor y
utilizar el vehículo. Cuando deje el vehículo,
desactive la llave inteligente. (Consulte la
página 3-9).UB9YS1S0.book Page 5 Monday, October 11, 2021 1:29 PM

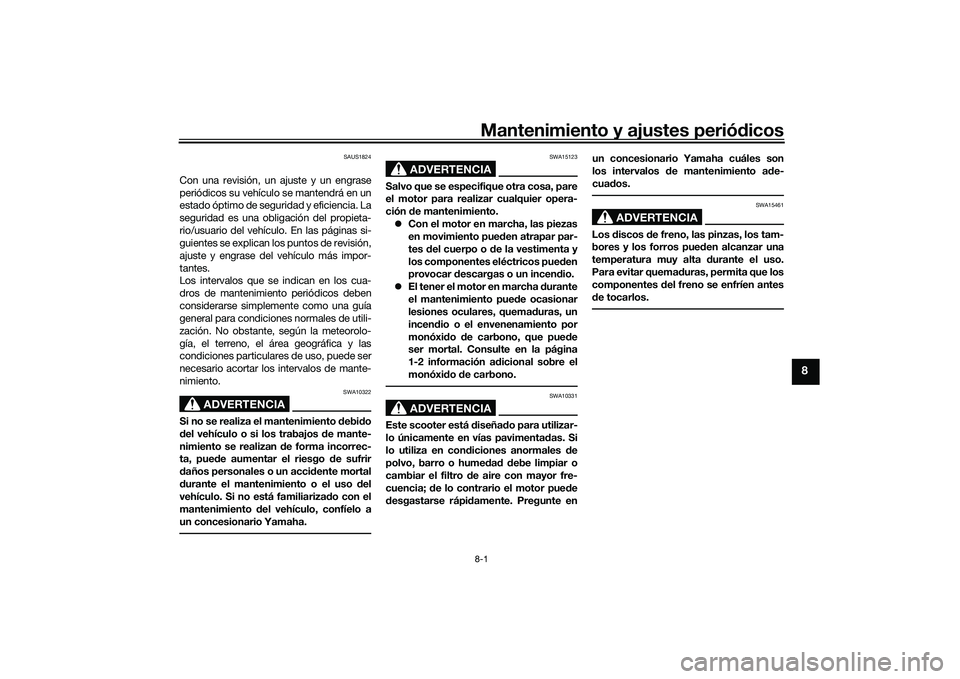

Mantenimiento y ajustes periódicos8-1
8
SAUS1824
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan d e forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pue den atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA10331
Este scooter está diseña do para utilizar-
lo únicamente en vías pavimenta das. Si
lo utiliza en con diciones anormales d e
polvo, barro o hume dad d ebe limpiar o
cambiar el filtro de aire con mayor fre-
cuencia; de lo contrario el motor pue de
d esgastarse rápi damente. Pregunte en un concesionario Yamaha cuáles son
los intervalos
de mantenimiento a de-
cuad os.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
UB9YS1S0.book Page 1 Monday, October 11, 2021 1:29 PM

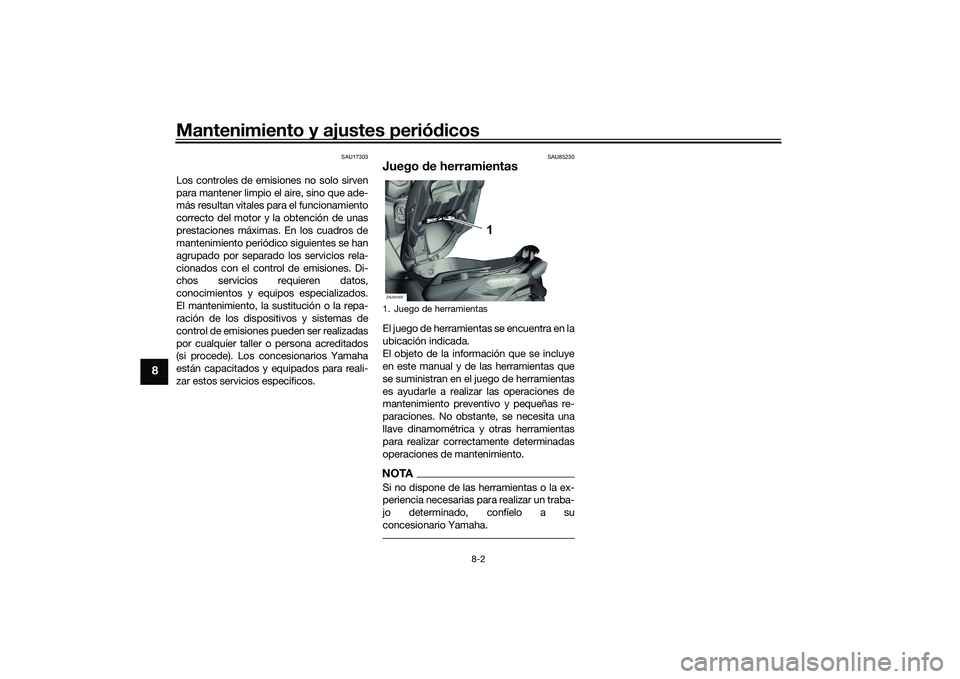

Mantenimiento y ajustes periódicos
8-2
8
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales pa ra el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU85230
Juego de herramientasEl juego de herramientas se encuentra en la
ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realizar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a su
concesionario Yamaha.1. Juego de herramientasZAUM1937
1
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM
