Funciones de los instrumentos y man dos
5-8
5

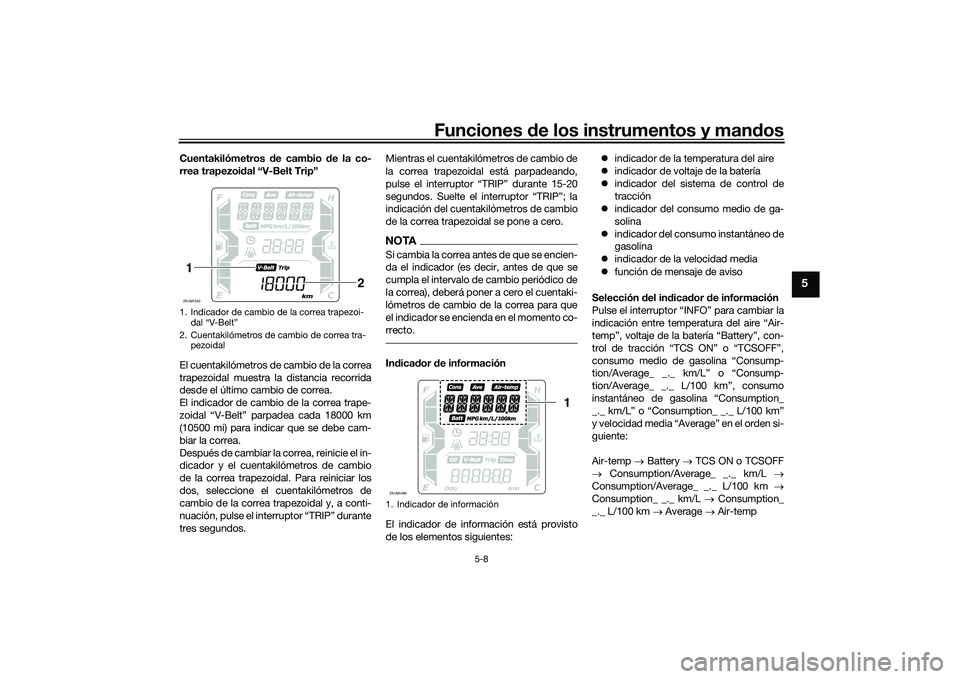

Cuentakilómetros de cambio de la co-
rrea trapezoi dal “V-Belt Trip”
El cuentakilómetros de cambio de la correa
trapezoidal muestra la distancia recorrida
desde el último cambio de correa.
El indicador de cambio de la correa trape-
zoidal “V-Belt” parpadea cada 18000 km
(10500 mi) para indicar que se debe cam-
biar la correa.
Después de cambiar la correa, reinicie el in-
dicador y el cuentakilómetros de cambio
de la correa trapezoidal. Para reiniciar los
dos, seleccione el cuentakilómetros de
cambio de la correa trapezoidal y, a conti-
nuación, pulse el interruptor “TRIP” durante
tres segundos. Mientras el cuentakilómetros de cambio de
la correa trapezoidal está parpadeando,
pulse el interruptor “TRIP” durante 15-20
segundos. Suelte el interruptor “TRIP”; la
indicación del cuentakilómetros de cambio
de la correa trapezoidal se pone a cero.
NOTASi cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá poner a cero el cuentaki-
lómetros de cambio de la correa para que
el indicador se encienda en el momento co-
rrecto.In
dica dor d e información
El indicador de información está provisto
de los elementos siguientes: 
indicador de la temperatura del aire
 indicador de voltaje de la batería
 indicador del sistema de control de
tracción
 indicador del consumo medio de ga-
solina
 indicador del consumo instantáneo de
gasolina
 indicador de la velocidad media
 función de mensaje de aviso
Selección del in dica dor de información
Pulse el interruptor “INFO” para cambiar la
indicación entre temperatura del aire “Air-
temp”, voltaje de la batería “Battery”, con-
trol de tracción “TCS ON” o “TCSOFF”,
consumo medio de gasolina “Consump-
tion/Average_ _._ km/L” o “Consump-
tion/Average_ _._ L/100 km”, consumo
instantáneo de gasolina “Consumption_
_._ km/L” o “Consumption_ _._ L/100 km”
y velocidad media “Average” en el orden si-
guiente:
Air-temp  Battery  TCS ON o TCSOFF
 Consumption/Average_ _._ km/L 
Consumption/Average_ _._ L/100 km 
Consumption_ _._ km/L  Consumption_
_._ L/100 km  Average  Air-temp
1. Indicador de cambio de la correa trapezoi-
dal “V-Belt”
2. Cuentakilómetros de cambio de correa tra- pezoidalZAUM15431
2
1. Indicador de informaciónZAUM1490
1
UB9YS1S0.book Page 8 Monday, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-9
5

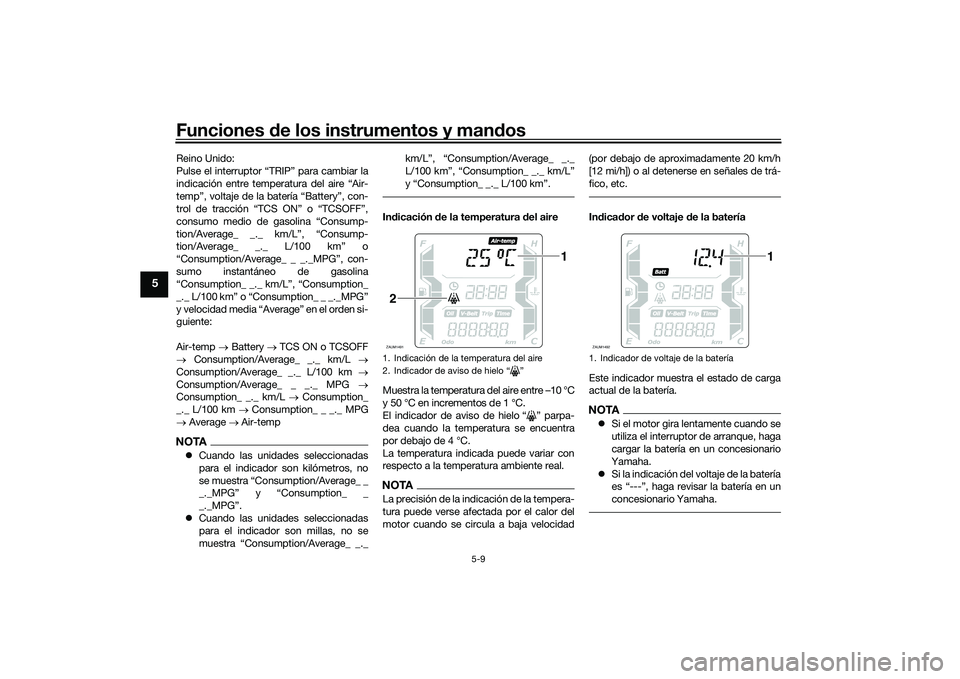

Reino Unido:
Pulse el interruptor “TRIP” para cambiar la
indicación entre temperatura del aire “Air-
temp”, voltaje de la batería “Battery”, con-
trol de tracción “TCS ON” o “TCSOFF”,
consumo medio de gasolina “Consump-
tion/Average_ _._ km/L”, “Consump-
tion/Average_ _._ L/100 km” o
“Consumption/Average_ _ _._MPG”, con-
sumo instantáneo de gasolina
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” o “Consumption_ _ _._MPG”
y velocidad media “Average” en el orden si-
guiente:
Air-temp  Battery  TCS ON o TCSOFF
 Consumption/Average_ _._ km/L 
Consumption/Average_ _._ L/100 km 
Consumption/Average_ _ _._ MPG 
Consumption_ _._ km/L  Consumption_
_._ L/100 km  Consumption_ _ _._ MPG
 Average  Air-tempNOTA Cuando las unidades seleccionadas
para el indicador son kilómetros, no
se muestra “Consumption/Average_ _
_._MPG” y “Consumption_ _
_._MPG”.
 Cuando las unidades seleccionadas
para el indicador son millas, no se
muestra “Consumption/Average_ _._ km/L”, “Consumption/Average_ _._
L/100 km”, “Consumption_ _._ km/L”
y “Consumption_ _._ L/100 km”.
In
dicación de la temperatura del aireMuestra la temperatura del aire entre –10 °C
y 50 °C en incrementos de 1 °C.El indicador de aviso de hielo “ ” parpa-
dea cuando la temperatura se encuentra
por debajo de 4 °C.
La temperatura indicada puede variar con
respecto a la temperatura ambiente real.NOTALa precisión de la indicación de la tempera-
tura puede verse afectada por el calor del
motor cuando se circula a baja velocidad (por debajo de aproximadamente 20 km/h
[12 mi/h]) o al detenerse en señales de trá-
fico, etc.
In
dica dor de voltaje de la batería
Este indicador muestra el estado de carga
actual de la batería.NOTA Si el motor gira lentamente cuando se
utiliza el interruptor de arranque, haga
cargar la batería en un concesionario
Yamaha.
 Si la indicación del voltaje de la batería
es “---”, haga revisar la batería en un
concesionario Yamaha.
1. Indicación de la temperatura del aire
2. Indicador de aviso de hielo “ ”ZAUM1491
1
2
1. Indicador de voltaje de la bateríaZAUM1492
1
UB9YS1S0.book Page 9 Monday, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-10
5

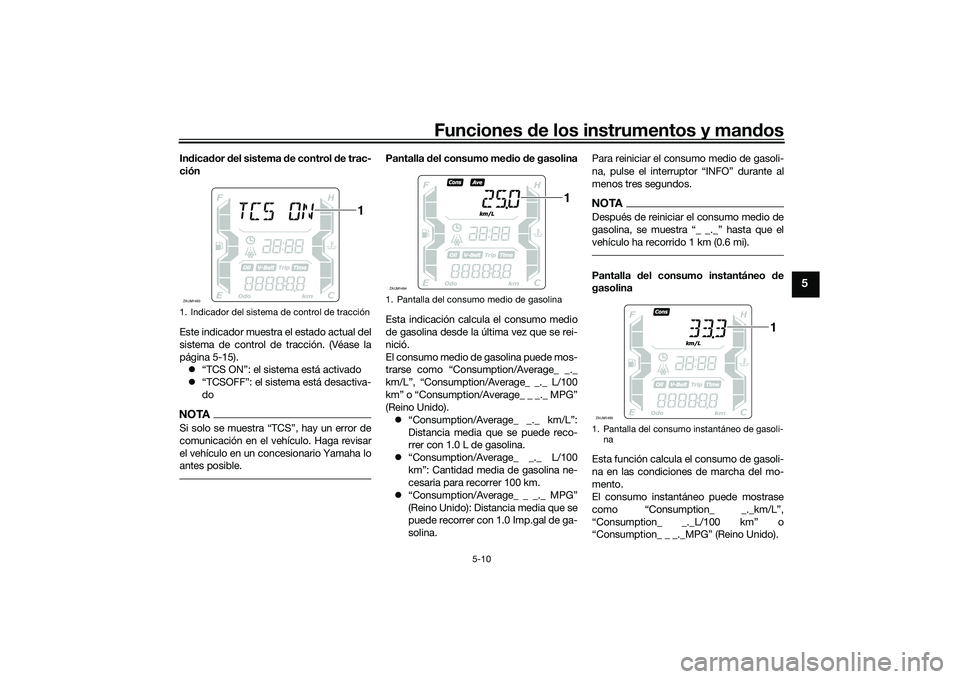

In dica dor del sistema d e control de trac-
ción
Este indicador muestra el estado actual del
sistema de control de tracción. (Véase la
página 5-15).  “TCS ON”: el sistema está activado
 “TCSOFF”: el sistema está desactiva-
doNOTASi solo se muestra “TCS”, hay un error de
comunicación en el vehículo. Haga revisar
el vehículo en un concesionario Yamaha lo
antes posible.
Pantalla del consumo me dio de gasolina
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició.
El consumo medio de gasolina puede mos-
trarse como “Consumption/Average_ _._
km/L”, “Consumption/Average_ _._ L/100
km” o “Consumption/Average_ _ _._ MPG”
(Reino Unido).  “Consumption/Average_ _._ km/L”:
Distancia media que se puede reco-
rrer con 1.0 L de gasolina.
 “Consumption/Average_ _._ L/100
km”: Cantidad media de gasolina ne-
cesaria para recorrer 100 km.
 “Consumption/Average_ _ _._ MPG”
(Reino Unido): Distancia media que se
puede recorrer con 1.0 Imp.gal de ga-
solina. Para reiniciar el consumo medio de gasoli-
na, pulse el interruptor “INFO” durante al
menos tres segundos.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).Pantalla
del consumo instantáneo d e
gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
El consumo instantáneo puede mostrase
como “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” o
“Consumption_ _ _._MPG” (Reino Unido).
1. Indicador del sistema de control de tracciónZAUM1493
1
1. Pantalla del consumo medio de gasolinaZAUM1494
1
1. Pantalla del consumo instantáneo de gasoli- naZAUM1495
1
UB9YS1S0.book Page 10 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-11
5
 “Consumption_ _._km/L”: Distancia
que se puede recorrer con 1.0 L de
gasolina en las condiciones de mar-
cha del momento.
 “Consumption_ _._L/100 km”: Canti-
dad de gasolina necesaria para reco-
rrer 100 km en las condiciones de
marcha del momento.
 “Consumption_ _ _._MPG” (Reino
Unido): Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.NOTACuando se circula a menos de 10 km/h

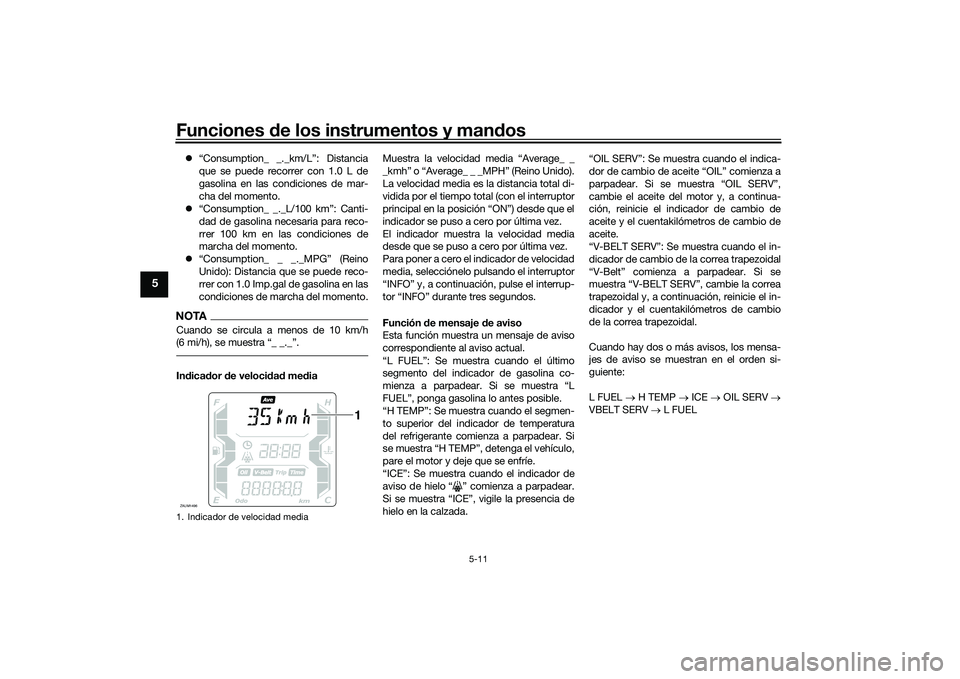

(6 mi/h), se muestra “_ _._”.Indica dor de veloci dad me dia Muestra la velocidad media “Average_ _
_kmh” o “Average_ _ _MPH” (Reino Unido).
La velocidad media es la distancia total di-
vidida por el tiempo total (con el interruptor
principal en la posición “ON”) desde que el
indicador se puso a cero por última vez.
El indicador muestra la velocidad media
desde que se puso a cero por última vez.
Para poner a cero el indicador de velocidad
media, selecciónelo pulsando el interruptor
“INFO” y, a continuación, pulse el interrup-
tor “INFO” durante tres segundos.
Función
de mensaje d e aviso
Esta función muestra un mensaje de aviso
correspondiente al aviso actual.
“L FUEL”: Se muestra cuando el último
segmento del indicador de gasolina co-
mienza a parpadear. Si se muestra “L
FUEL”, ponga gasolina lo antes posible.
“H TEMP”: Se muestra cuando el segmen-
to superior del indicador de temperatura
del refrigerante comienza a parpadear. Si
se muestra “H TEMP”, detenga el vehículo,
pare el motor y deje que se enfríe.
“ICE”: Se muestra cuando el indicador de
aviso de hielo “ ” comienza a parpadear.
Si se muestra “ICE”, vigile la presencia de
hielo en la calzada. “OIL SERV”: Se muestra cuando el indica-
dor de cambio de aceite “OIL” comienza a
parpadear. Si se muestra “OIL SERV”,
cambie el aceite del motor y, a continua-
ción, reinicie el indicador de cambio de
aceite y el cuentakilómetros de cambio de
aceite.
“V-BELT SERV”: Se muestra cuando el in-
dicador de cambio de la correa trapezoidal
“V-Belt” comienza a parpadear. Si se
muestra “V-BELT SERV”, cambie la correa
trapezoidal y, a continuación, reinicie el in-
dicador y el cuentakilómetros de cambio
de la correa trapezoidal.
Cuando hay dos o más avisos, los mensa-
jes de aviso se muestran en el orden si-
guiente:
L FUEL
 H TEMP  ICE  OIL SERV 
VBELT SERV  L FUEL1. Indicador de velocidad mediaZAUM1496
1
UB9YS1S0.book Page 11 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-12
5

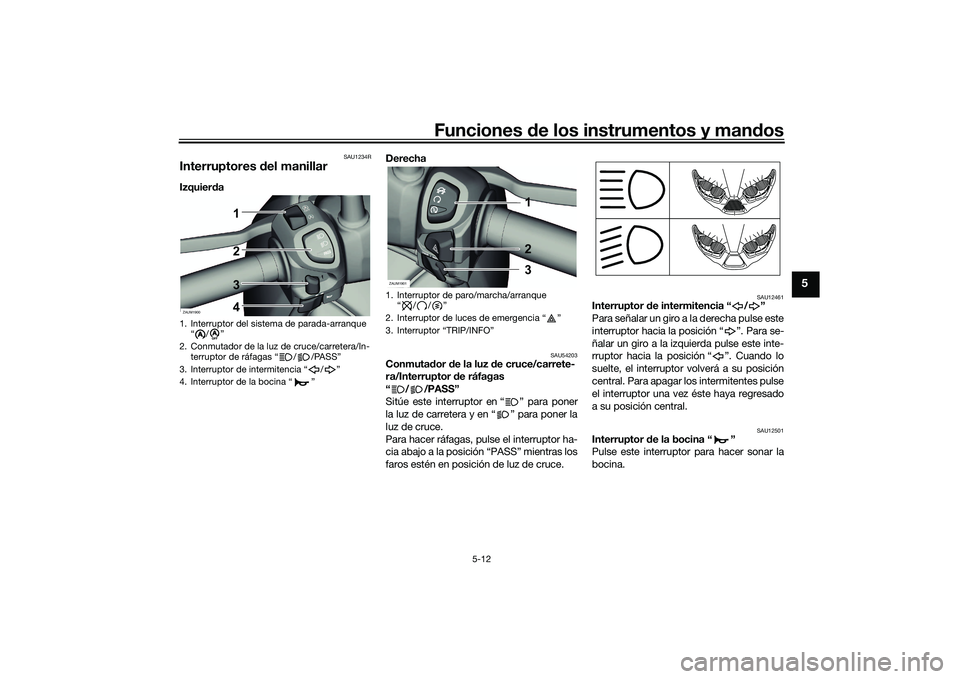

SAU1234R
Interruptores del manillarIzquier da Derecha
SAU54203
Conmuta
dor d e la luz de cruce/carrete-
ra/Interruptor de ráfagas
“//PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el interruptor ha-
cia abajo a la posición “PASS” mientras los
faros estén en posición de luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
1. Interruptor del sistema de parada-arranque “/”
2. Conmutador de la luz de cruce/carretera/In- terruptor de ráfagas “ / /PASS”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”ZAUM1900
1
3
4 2
A
A
1. Interruptor de paro/marcha/arranque “//”
2. Interruptor de luces de emergencia “ ”
3. Interruptor “TRIP/INFO”ZAUM1901
1
2
3
UB9YS1S0.book Page 12 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-13
5
SAU54213
Interruptor d e paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, púlselo
hacia “ ”. Véanse las instrucciones de
arranque en la página 7-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU78190
Interruptor de luces de emergencia “ ”
Con el interruptor principal en la posición
“ON” o “ ”, utilice este interruptor para
encender las luces de emergencia (todos
los intermitentes parpadean simultánea-
mente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU78491
Interruptor “TRIP/INFO”
Este interruptor se utiliza para efectuar
cambios de ajuste y visualización en el indi-
cador multifunción. Para más información,
consulte la página 5-4.
Para utilizar el interruptor “TRIP”, mueva el
interruptor “TRIP/INFO” en la dirección (a).
Para utilizar el interruptor “INFO”, mueva el
interruptor “TRIP/INFO” en la dirección (b).
SAU76391
Interruptor d el sistema de parad a-
arranque “ / ”
Para activar el sistema de parada-arran-
que, sitúe el interruptor en “ ”. Para des-
activar el sistema de parada-arranque,
sitúe el interruptor en “ ”.
1. Interruptor “TRIP/INFO”ZAUM1899
(b)
(a)
1
A
A
A
A
UB9YS1S0.book Page 13 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-14
5
SAU12902

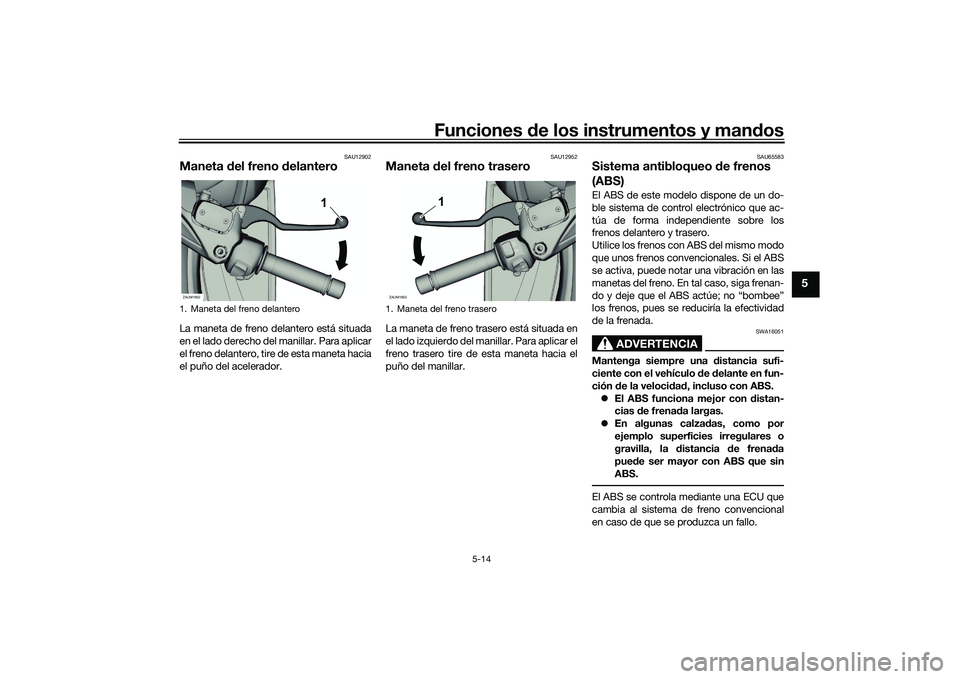

Maneta del freno d elanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
SAU12952
Maneta del freno traseroLa maneta de freno trasero está situada en
el lado izquierdo del manillar. Para aplicar el
freno trasero tire de esta maneta hacia el
puño del manillar.
SAU65583
Sistema antibloqueo de frenos
(ABS)El ABS de este modelo dispone de un do-
ble sistema de control electrónico que ac-
túa de forma independiente sobre los
frenos delantero y trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocid ad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
1. Maneta del freno delanteroZAUM1902
1
1. Maneta del freno trasero
1
ZAUM1903
UB9YS1S0.book Page 14 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-15
5
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que se da el
contacto del vehículo y este circula a
una velocidad de 10 km/h (6 mi/h) o
superior. Durante dicha prueba se
puede oír un chasquido y si se accio-
na, aunque solo sea levemente, una
de las manetas del freno, se puede
percibir una vibración en la maneta,
pero ello no indica la existencia una
avería.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las mane-
tas del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rue da o el ro-
tor del sensor d e la rueda; ya que, de
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU78614
Sistema de control de tracciónEl sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas, por ejemplo ca-
rreteras sin asfaltar o mojadas. Si los sen-
sores detectan que la rueda trasera
empieza a patinar (giro sin control), el siste-
ma de control de tracción regula la poten-
cia del motor hasta que se restablece la
tracción.
Cuando el control de tracción está acopla-
do, la luz indicadora “ ” parpadea. Puede
notar variaciones en la respuesta del motor
o en los ruidos del escape.
ADVERTENCIA
SWA18860
El sistema de control de tracción no
d ebe sustituir a una con ducción a de-
cuad a a las con diciones imperantes. El
control de tracción no pue de impe dir
una pér did a de tracción por exceso de
veloci dad al entrar en una curva, cuan do
se da un acelerón con la motocicleta
muy inclina da o cuan do se frena; tampo-
co pue de impe dir que la rue da delantera
patine. Al igual que con cualquier vehí-
culo, aproxímese con precaución a las
superficies que pue dan ser resbalad izas
y evite las superficies muy resbala dizas.
1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda traseraZAUM1904
2
1
ZAUM1905ZAUM1905
21
UB9YS1S0.book Page 15 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-16
5
Selección del sistema de control de
tracción
Cuando se da el contacto del vehículo, el
control de tracción se activa automática-
mente.
Para desactivar el sistema de control de
tracción, utilice el interruptor “INFO” para
cambiar la indicación de información a la
indicación del sistema de control de trac-
ción. A continuación, mantenga pulsado el
interruptor “INFO” durante tres segundos.
La indicación muestra “TCSOFF” y la luz
indicadora “TCS” se enciende.
NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otra
superficie blanda.ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especifica dos. (Consulte la página 8-18).
El uso de neumáticos d e medid as dife-
rentes impe dirá que el sistema d e con-
trol de tracción controle con precisión la
rotación de las rue das.
Reajustar el sistema de control de trac-
ción
El sistema de control de tracción se desha-
bilita automáticamente en determinadas
condiciones como, por ejemplo, cuando se
detecta un fallo de un sensor o cuando gira
una sola rueda durante varios segundos.
En ese caso se enciende la luz
indicadora “ ” y posiblemente también la
luz de aviso “ ”.NOTACuando el vehículo se encuentre sobre el
caballete central, no revolucione el motor
durante un tiempo prolongado. De lo con-
1. Luz indicadora del sistema de control de tracción “ ”
2. Indicador del sistema de control de tracciónZAUM1906
1
2
1. Luz indicadora del sistema de control de tracción “ ”
2. Indicador del sistema de control de tracciónZAUM1907
1
2
1. Luz indicadora del sistema de control de tracción “ ”
2. Luz indicadora de avería “ ”ZAUM1908
UB9YS1S0.book Page 16 Monda y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-17
5
trario el sistema de control de tracción se
deshabilitará automáticamente y deberá
reiniciarse.Si el sistema de control de tracción se des-
habilita automáticamente, intente reiniciar-
lo del modo siguiente.
1. Pare el vehículo y quite el contacto por completo.
2. Espere unos segundos y vuelva a dar
el contacto.
3. La luz indicadora “ ” debería apa- garse y el sistema quedar activado.NOTASi la luz indicadora “ ” permanece en-
cendida después de reiniciar el sistema, se
puede utilizar el vehículo; no obstante,
haga revisar el vehículo en un concesiona-
rio Yamaha lo antes posible.4. Haga revisar el vehículo y apagar la luzde aviso “ ” en un concesionario
Yamaha.
SAU78502

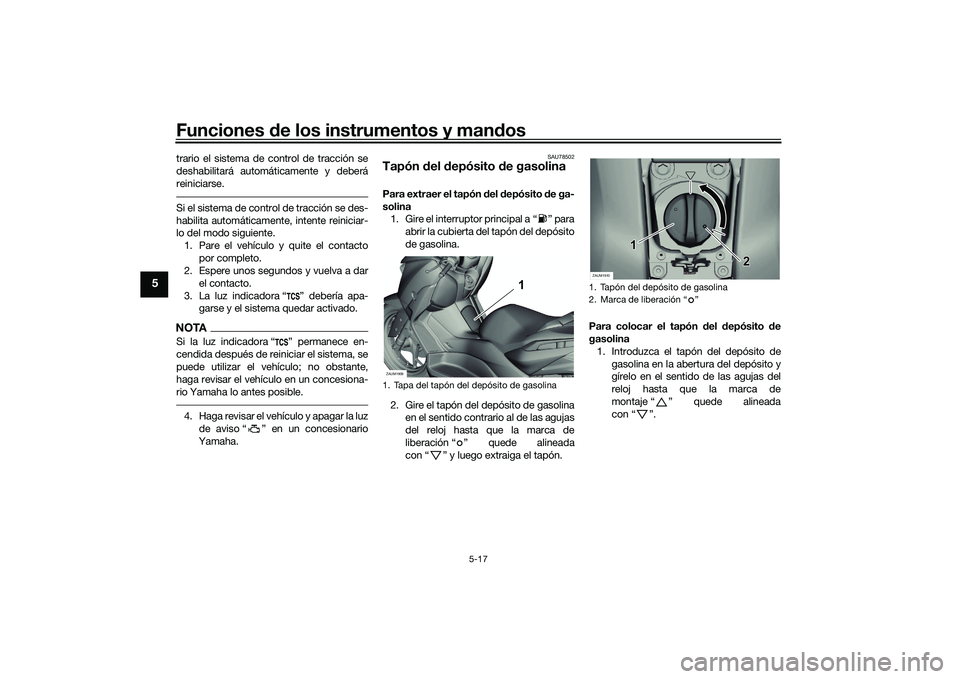

Tapón del depósito de gasolinaPara extraer el tapón d el depósito de ga-
solina 1. Gire el interruptor principal a “ ” para
abrir la cubierta del tapón del depósito
de gasolina.
2. Gire el tapón del depósito de gasolina en el sentido contrario al de las agujas
del reloj hasta que la marca de
liberación “ ” quede alineada
con “ ” y luego extraiga el tapón. Para colocar el tapón
del depósito de
gasolina
1. Introduzca el tapón del depósito de gasolina en la abertura del depósito y
gírelo en el sentido de las agujas del
reloj hasta que la marca de
montaje “ ” quede alineada
con “ ”.1. Tapa del tapón del depósito de gasolinaZAUM1909
1
1. Tapón del depósito de gasolina
2. Marca de liberación “ ”ZAUM1910
2
1
UB9YS1S0.book Page 17 Monda y, October 11, 2021 1:29 PM
