Periodiskt un derhåll och justerin g
7-32
7
MAUT1331
Blinkerslampa, bak
Om en bakre körriktningsvisare inte tänds
ska du be en Yamaha-återförsäljare kon-
trollera elkretsen eller byta lampan.
MAU78560
Byte av nummerskylts belysnin g
1. Ta bort nummerskyltens lampenhet
genom att ta bort bultarna och skyl-
ten, och ta slutligen bort nummerskyl-
tens glödlampssockel (tillsammans
med glödlampan) genom att dra ut
den.
2. Ta bort den trasiga lampan genom att dra ut den.
3. Sätt i en ny lampa i sockeln.
4. Montera sockeln (tillsammans med glödlampan) genom att skjuta in den,
och montera därefter nummerskyltens
lampenhet genom att sätta fast skyl-
ten och bultarna.
1. Nummerskyltsbelysning
2. Bult
3. Lampsockel för nummerskyltsbelysningen
4. Platta
1. Lampa för nummerskyltsbelysning
1
2
34
1
UB74M0M0.book Page 32 Tuesday, May 2, 2017 9:13 AM

Periodiskt un derhåll och justerin g
7-33
7
MAU60701
Felsökning
Trots att alla fordon från Yamaha under-
söks noga innan de lämnar fabriken kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet däremot be-
höver repareras bör du lämna fordonet till
en Yamaha-återförsäljare, vars skickliga
tekniker har nödvändiga verktyg, erfarenhet
och kunskap att reparera ditt fordon på ett
riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lå gor eller gnistor, inklusive styr-
lå gor på t.ex. vattenvärmare eller u gnar,
i närheten när d u kontrollerar bränsle-
systemet. Bensin och bensinån gor kan
antän das eller explo dera vilket kan orsa-
ka allvarli ga person- eller e gen doms-
ska dor.
MAU76550Felsöknin g av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar. z Är den smarta nyckeln på? (Se sidan
3-5.)
z Är batteriet i den smarta nyckeln ur-
laddat? (Se sidan 3-6.)
z Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-6.) z
Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
z Använder du den smarta nyckeln som
är registrerad för fordonet?
z Är fordonets batteri urladdat? Det
smarta nyckelsystemet fungerar inte
om fordonets batteri är urladdat. Lad-
da eller byt ut fordonsbatteriet. (Se si-
dan 7-27.)
Om det smarta nyckelsystemet inte funge-
rar efter det att du har kontrollerat punkter-
na ovan ska du be att en Yamaha-
återförsäljare kontrollerar det smarta nyck-
elsystemet.
TIPS
Se “Nödfallsläge” på sidan 7-36 för mer in-
formation om hur du startar motorn utan
den smarta nyckeln.
UB74M0M0.book Page 33 Tuesday, May 2, 2017 9:13 AM

Periodiskt un derhåll och justerin g
7-34
7
MAU68020

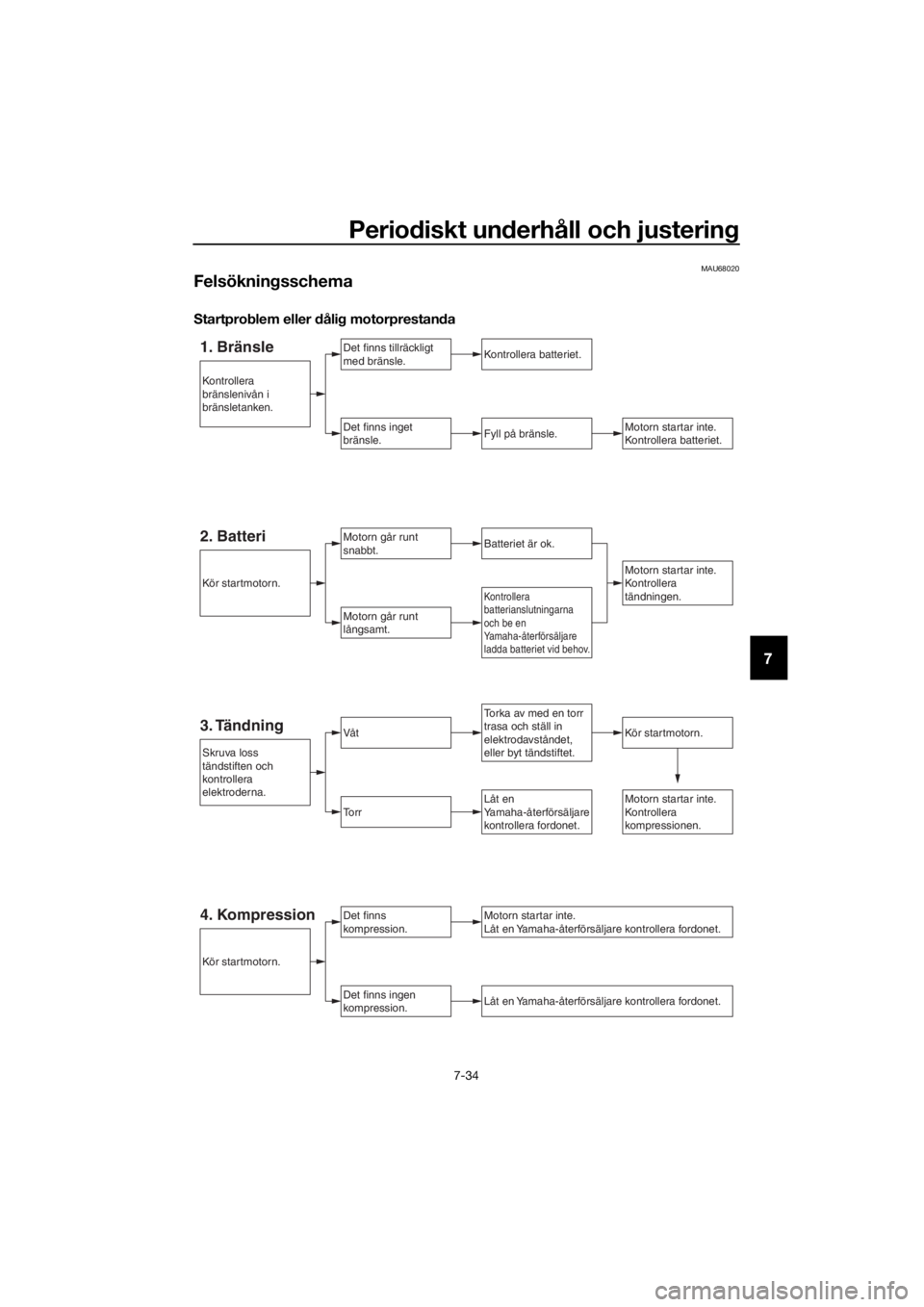

Felsökningsschema
Startproblem eller d ålig motorprestan da
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.Motorn startar inte.
Kontrollera batteriet.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går r unt
snabb t.
Motorn går r unt
långsamt.
K ör startmotorn.
Torka a v med en torr
trasa och ställ in
elektroda vståndet,
eller b yt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återf örsäljare
ladda batteriet vid beho v.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningVå t
Torr
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återf örsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
Skr uva loss
tändstiften och
kontrollera
elektroderna.
K ör startmotorn.
Kör startmotorn.
Kontrollera
bränsleniv ån i
bränsletanken.
4. Kompression
UB74M0M0.book Page 34 Tuesday, May 2, 2017 9:13 AM

Periodiskt un derhåll och justerin g
7-35
7
Motorn överhettas
VARNING
MWAT1041
zLyft al dri g kylvätskelocket när motor och kylare är varma. Skållhet trycksatt
vätska och ån ga kan spruta ut och me dföra risk för allvarli ga skad or. Vänta tills
motorn har kallnat.
z Placera en tjock trasa, t.ex. en han dduk, över kylvätskelocket och vrid se dan
lån gsamt locket moturs för att släppa ut eventuellt övertryck. När det pysan de
lju det har slutat kan d u trycka ner locket och vri da det moturs och se dan lyfta av
locket.
TIPS
Om du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under för-
utsättning att du byter ut det mot rekommend erad kylvätska vid första bästa tillfälle.
Vänta tills motorn har
kallnat.
Kontrollera
kylvätskeniv ån i
behållaren och i
kylaren.Fyll på med kylv ätska.
(Se TIPS.)
Kyl vätskeniv ån är ok.
Det finns inget
läckage.
Det finns ett läckage.
Kylvätskeniv ån är låg.
Kontrollera om
kylsystemet läcker.
Låt en
Yamaha-återf örsäljare
kontrollera och
reparera kylsystemet.
Starta motorn. Om motorn öv erhettas igen, låt en
Yamaha-återf örsäljare kontrollera och reparera
kylsystemet.
UB74M0M0.book Page 35 Tuesday, May 2, 2017 9:13 AM

Periodiskt un derhåll och justerin g
7-36
7
MAU76561
Nödfallslä ge
Fordonet kan fortfarande slås på och mo-
torn kan startas även om du förlorar eller
skadar den smarta nyckeln eller om nyck-
elns batteri är urladdat. Du behöver det
smarta nyckelsystemets identifikations-
nummer.
Använ da for donet i nöd fallsläge
1. Stanna fordonet på en säker plats och vrid huvudströmbrytaren till “OFF”.
2. Tryck in huvudströmbrytaren i 5 sek- under tills indikatorlampan för det
smarta nyckelsystemet blinkar en
gång och släpp huvudströmbrytaren.
Upprepa två gånger till. Indikatorlam-
pan för det smarta nyckelsystemet
tänds i tre sekunder för att visa att sys-
temet övergår till nödfallsläge.
3. Ange identifikationsnumret på följan- de sätt när indikatorlampan för det
smarta nyckelsystemet slocknar. 4. Du anger identifikationsnumret genom
att räkna antalet gånger som indika-
torlampan för det smarta nyckelsyste-
met blinkar.
Om identifikationsnumret till exempel
är 123456:
Håll knappen intryckt.
↓
Indikatorlampan för det smarta nyck-
elsystemet börjar att blinka.
↓
Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
en gång.
↓
“1” har angetts som den första siffran
i identifikationsnumret.
↓
Håll knappen intryckt igen.
↓
1. Indikatorlampa för smart nyckelsystem “ ”
1
1. Kort med identifikationsnummer
2. Smart nyckel (inuti)
3. Identifikationsnummer
868588
868588
1
3 2
UB74M0M0.book Page 36 Tuesday, May 2, 2017 9:13 AM

Periodiskt un derhåll och justerin g
7-37
7
Släpp knappen när indikatorlampan
för det smarta nyckelsystemet blinkar
två gånger.
↓
“2” har angetts som den andra siffran.
↓
Upprepa proceduren ovan tills alla
siffror i identifikationsnumret har an-
getts. Indikatorlampan för det smarta
nyckelsystemet blinkar i 10 sekunder
om rätt identifikationsnummer har an-
getts.
TIPS
Nödfallsläget avslutas och indikatorlampan
för det smarta nyckelsystemet blinkar
snabbt i 3 sekunder om något av följande
gäller. I sådana fall ska du börja om igen
från steg 2.
z Om knappen inte används på 10 sek-
under när identifikationsnumret ang-
es.
z Om indikatorlampan för det smarta
nyckelsystemet blinkar nio gånger el-
ler mer.
z Om identifikationsnumret inte anges
på rätt sätt.
5. Tryck på knappen en gång till för att
avsluta nödfallsläget när indikatorlam-
pan för det smarta nyckelsystemet ly-
ser. Indikatorlampan för det smarta
nyckelsystemet slocknar och tänds
sedan i cirka 4 sekunder.
6. Vrid huvudströmbry taren till “ON” när
indikatorlampan för det smarta nyck-
elsystemet lyser. Fordonet kan nu kö-
ras normalt.
UB74M0M0.book Page 37 Tuesday, May 2, 2017 9:13 AM

Skötsel och förvaring av skotern
8-1
8
MAU37834
Försikti ghet me d matta fär ger
VIKTIGT
MCA15193
Vissa mo deller har delar me d matta ytor.
Kontakta en Yamaha-återförsäljare för
rå d om vilka prod ukter som du ska an-
vän da vi d ren görin g av for donet. Om du
använ der borste, starka kemiska pro-
d ukter eller ren görin gsme del när d u ren-
g ör dessa delar kommer ytan att repas
eller ska das. Du bör he ller inte va xa nå g-
ra matta ytor.
MAUN1000
Skötsel
Skoterns öppna konstruktion gör dess tek-
nologi mer attraktiv, men det gör även den
känslig. Trots att högkvalitativt material har
används kan rost och korrosion utvecklas.
Ett rostigt avgasrör syns ofta inte på en bil
men på en skoter försämrar det skoterns
helhetsintryck. Det är inte bara med tanke
på garantin som du ofta behöver göra en
ordentlig skötsel utan det kommer även att
bidra till att skotern ser snygg ut och dess
livslängd förlängs samt dess prestanda op-
timeras.
Före reng öring
1. Täck över avgasrörets öppning med en plastpåse när motorn har kallnat.
2. Kontrollera att alla lock och skydd så- väl som alla elektriska kopplingar, in-
klusive tändstiftshatt, sitter på
ordentligt.
3. Ta bort kraftiga avlagringar av smuts, som olja som bränt fast på vevhuset,
med ett avfettningsmedel och en bor-
ste. Använd aldrig avfettningsmedel
på tätningar, packningar och hjulaxlar.
Skölj alltid av smutsen och avfett-
ningsmedlet med vatten.
Ren görin g
VIKTIGT
MCA10784
zUndvik att använ da starka fäl gren-
g örin gsme del, speciellt på ekerhjul.
Om så dan pro dukter använ ds på
ställen där det är svårt att få bort
smuts, låt inte me dlet sitta på un der
län gre ti d än som är an givet på pro-
d ukten. Skölj även av ytan omed el-
b art efter ren görin g och torka av
d en. Spruta därefter på korrosions-
sky ddssprej.
z Felakti g ren görin g kan ska da plast-
d elar (som kåporna, paneler, rutor,
strålkastarlinser, mätarelinser, etc.)
UB74M0M0.book Page 1 Tuesday, May 2, 2017 9:13 AM

Skötsel och förvaring av skotern
8-2
8
samt lju ddämpare. Använ d b ara en
mjuk, ren trasa eller svamp fukta d
me d vatten för att ren göra plast de-
taljer. Ett milt ren görin gsme del som
spätts ut med vatten kan använ das
om det är svårt att få delarna rena
me d b ara vatten. Kom ihå g att sköl-
ja bort eventuella rester av ren gö-
rin gsme dlet me d rikli gt me d vatten
eftersom det kan skad a plastdelar-
na.
z Använ d inte starka kemiska pro-
d ukter på plast detaljer. Försäkra
d ig om att den trasa eller svamp
som du använ der inte har varit i
kontakt me d starka eller slipan de
pro dukter, lösnin gsme del eller thin-
ner, bränsle, rost bortta gning sme-
d el

, bromsvätska,
frostsky ddsme del eller elektrolyt.
z Använ d inte hö gtryckstvätt eller
ån gtvätt eftersom d et kan tränga in
vatten i följan de områd en: tätnin gar
(på hjul- och svin garmslag ringar,
g affel och bromsar), elektriska
komponenter (kontakter, instru-
ment, omkopplare och lampor),
ventilationsslan gar och ventila-
tionsöppnin gar.
z För skotrar som är utrustad e med
vin druta: Använ d inte starka ren gö-
rin gsme del eller hård a svampar
som kan g öra ytan matt eller repa.
Vissa ren görin gsme del för plast
kan repa vin drutan. Testa pro duk-
ten på en liten d old yta på vin drutan
för att kontrollera så att den inte ef-
terlämnar nå gra märken. Om vin d-
rutan är repa d kan d u polera

d en
me d ett plastpolerin gsme del av g od
kvalitet efter tvättnin g.
Efter normal användning
Ta bort smuts med varmt vatten, ett milt
rengöringsmedel och en mjuk, ren svamp
och skölj ordentligt med rent vatten. An-
vänd en tandborste eller flaskborste för
svåråtkomliga områden. Smuts som sitter
hårt fast och insekter lossnar lättare om
ytan täcks med en fuktig trasa under några
minuter före rengöring.
Om du har kört i regnvä der, nära havet eller
på saltade vägar
Eftersom havssalt eller vägar som saltats
under vintertid är extremt korrosivt tillsam-
mans med vatten ska du följa stegen nedan
varje gång du har kört i regn, nära havet el-
ler på saltade vägar.
TIPS
Salt som sprids på vägarna under vintern
kan finnas kvar på våren.
1. Rengör skotern med kallt vatten och
ett milt rengörin gsmedel när motorn
har svalnat. VIKTIGT: Använd inte
varmt vatten eftersom det ökar den
korrosiva effekten i saltet.
[MCA10792]
2. Spruta på korrosionsskydd på all me- tall, inklusive kr om-nickelpläterade
ytor för att förhindra korrosion.
Rengöring av vindrutan
Använd inte alkaliska eller starka syrahalti-
ga rengöringsmedel, bensin, bromsvätska
eller något annat lösningsmedel. Rengör
vindrutan med en trasa eller tvättsvamp
som fuktats med ett neutralt rengöringsme-
del som du sedan sköljer bort med vatten
tills allt är borta. Använd Yamaha Winds-
hield Cleaner eller ett annat rengöringsme-
del av hög kvalitet för ytterligare rengöring.
Vissa rengöringsmedel för plast kan repa
ytorna på vindrutan. Innan du använder
dem ska du göra ett test genom att polera
ett område som inte påverkar sikten.
UB74M0M0.book Page 2 Tuesday, May 2, 2017 9:13 AM

Skötsel och förvaring av skotern
8-3
8
Efter ren görin g
1. Torka av skotern med ett sämskskinn
eller en absorberande trasa.
2. Använd ett krompolish för att putsa krom, aluminium och rostfria delar, in-
klusive avgassystemet. (Även den ter-
miska missfärgningen på rostfria
avgassystem kan tas bort genom po-
lering.)
3. För att motverka korrosion bör du an- vända korrosionsskyddssprej på alla
metaller, inklusive kromade och nick-
elpläterade ytor.
4. Använd sprejolja som ett universellt
rengöringsmedel för att ta bort kvarsit-
tande smuts.
5. Bättringsmåla små lackskador som
orsakats av stenskott etc.
6. Vaxa alla målade ytor.
7. Låt skotern torka helt innan du ställer undan den eller täcker över den.
VARNING
MWA10943
Förorening ar på bromsar eller d äck kan
g öra att du förlorar kontrollen över for-
d onet.
z Försäkra dig om att d et inte finns
nå gon olja eller vax på bromsar el-
ler däck. Vi d b ehov kan du ren göra
b romsskivor och broms belä gg me d
ett ren görin gsme del för bromsar el-
ler me d aceton, d äcken tvättas me d
varmt vatten och ett milt ren gö-
rin gsme del.
z Innan du kör ivä g me d skotern bör
d u testa b romsar och vä ghållnin g.
VIKTIGT
MCAU0022
z Använ d en liten män gd sprejolja
och vax och torka av eventuellt
överflö d. z
Använ d al dri g olja eller vax på g um-
mi- och plast detaljer eller strålkas-
tarlampan, bakljuset och
mätarlinserna utan använ d lämpli g
prod ukt för att sköta d essa.
z Undvik slipan de polerme del efter-
som lacken kommer att slipas bort.
TIPS
z Kontakta en Yamaha-återförsäljare för
information om vilka produkter som
bör användas.
z Strålkastarglaset kan bli immigt av
tvätt, regn eller fuktig väderlek. Fukten
på glaset försvinner om strålkastaren
slås på en kort stund.
UB74M0M0.book Page 3 Tuesday, May 2, 2017 9:13 AM

Skötsel och förvaring av skotern
8-4
8
MAU36564
Förvarin g
Kortvarig
Förvara alltid skotern på ett svalt, torrt ställe
och skydda den vid behov från damm med
ett poröst överdrag. Kontrollera att motorn
och avgassystemet har svalnat innan du
täcker över skotern.
VIKTIGT
MCA10821
z Förvarin g av skotern i ett d åligt ven-
tilerat rum eller om d en täcks med
ett över dra g me dan den fortfaran de
är fukti g, kan ge upphov till att vat-
ten och fukt trän ger in och ger upp-
hov till rost.
z För att förhin dra korrosion b ör de
inte förvaras i fukti ga källare, stall
(luften innehåller ammoniak) och
områ den där starka kemikalier för-
varas.
Lång varig
Innan du ställer undan skotern under flera
månader: 1. Följ anvisningarna i avsnittet “Skötsel”
i detta kapitel.
2. Fyll bensintanken och tillsätt en bräns- lestabilisator (om det finns tillgängligt)
för att hindra att tanken rostar eller att
bränslekvaliteten försämras.
3. Gör på följande sätt för att skydda cy-
lindern, kolvringarna etc. från korrosi-
on.a. Ta bort tändstiftshatten och skru-
va loss tändstiftet.
b. Häll i en tesked motorolja i tänd- stiftshålet.
c. Sätt på tändstiftshatten på tänd- stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.) d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.)
e. Ta bort tändstiftshatten från tänd-
stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet. En VARNING! Un dvik
ska da från g nistbild nin g g enom
att kontrollera att tän dstiftet är
or dentli gt jor dat när motorn
d ras runt.
[MWA10952]
4. Smörj alla reglageleder, -lagringar och
-kablar samt alla leder och lagringar
på pedaler och stöd.
5. Kontrollera vid behov lufttrycket i däcken och lyft sedan upp skotern så
att båda hjulen är fria från underlaget.
Som alternativ kan du vrida på hjulen
lite varje månad så att inte däcken de-
formeras på något ställe.
6. Täck över avgasrören med en plast- påse så att det inte tränger in någon
fukt.
7. Ta bort batteriet och ladda det. Lagra det på ett svalt och torrt ställe och lad-
da det varje månad. Förvara inte bat-
teriet på ett för varmt eller för kallt
ställe [mindre än 0 °C (30 °F) eller mer
än 30 °C (90 °F)]. För mer information
om hur du förvarar batteriet, se sidan
7-27.
TIPS
Om något behöver repareras på skotern
bör du göra det innan du ställer undan den.
UB74M0M0.book Page 4 Tuesday, May 2, 2017 9:13 AM
