YAMAHA XMAX 300 2017 Bruksanvisningar (in Swedish)

Specifikationer
9-1
9
Mått:
Totallängd:2185 mm (86.0 in)
Totalbredd:
775 mm (30.5 in)
Totalhöjd: 1415/1465 mm (55.7/57.7 in)
Sitthöjd: 795 mm (31.3 in)
Hjulbas:
1540 mm (60.6 in)
Markfrigång: 135 mm (5.31 in)
Vändradie: 2.6 m (8.53 ft)
Vikt:
Tjänstevikt:
179 kg (395 lb)
Motor:
Förbränningscykel:4-takts
Kylsystem:
Vätskekyld
Ventilmekanism: SOHC
Antal cylindrar: En cylinder
Slagvolym:
292 cm³
Borrning × slaglängd:
70.0 × 75.9 mm (2.76 × 2.99 in)
Kompressionsförhållande: 10.9 : 1
Startsystem:
Elstart
Smörjsystem: Våtsump
Motorolja:
Rekommenderat märke:
YAMALUBE
SAE-viskositet: 10W-40
Rekommenderad motorolja: API-service av SG-typ eller högre, JASO-
standarden MA eller MB
Oljemängd i motor: Oljebyte: 1.50 L (1.59 US qt, 1.32 Imp.qt)
Med byte av oljefilter: 1.60 L (1.69 US qt, 1.41 Imp.qt)
Olja i slutväxel:
Typ:Motorolja SAE 10W-30 typ SE eller högre,
eller växellådsolja SAE 85W GL-3
Mängd: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Kylvätskemän gd:
Kylvätskebehållare (upp till max-
markeringen):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kylare (inklusive alla slangar): 1.10 L (1.16 US qt, 0.97 Imp.qt)
Luftfilter:
Luftfilterelement:
Oljeindränkt papperselement
Bränsle:
Rekommenderat bränsle:Vanlig blyfri bensin (gasohol [E10] kan
användas)
Tankvolym: 13 L (3.4 US gal, 2.9 Imp.gal)
Reservtank, mängd: 2.4 L (0.63 US gal, 0.53 Imp.gal)
Bränsleinsprutnin g:
Trottelhus:
ID-märkning:
B741 00
Tän dstift:
Tillverkare/modell:
NGK/LMAR8A-9
Rekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Kopplin g:
Kopplingstyp:
Dry, centrifugal, shoe
Kraftöverförin g:
Primärt utväxlingsförhållande:
1.000
Slutväxel: Rem
Sekundärt utväxlingsförhållande:
7.590 (48/18 x 37/13)
Växellådstyp: Automatisk med V-rem
Ram:
Ramtyp:
Underbone
Castervinkel: 26.5 grader
UB74M0M0.book Page 1 Tuesday, May 2, 2017 9:13 AM

Specifikationer
9-2
9
Försprång:95 mm (3.7 in)
Fram däck:
Typ:
Slanglöst
Storlek: 120/70-15 M/C 56P
Tillverkare/modell: DUNLOP/SCOOTSMART
Bak däck:
Typ:
Slanglöst
Storlek: 140/70-14 M/C 62P
Tillverkare/modell: DUNLOP/SCOOTSMART
Lastning :
Maxlast:
161 kg (355 lb)
(Total vikt på förare, passagerare, bagage
och tillbehör)
Däckens lufttryck (uppmätt när däcken
är kalla):
1 person:
Fram:200 kPa (2.00 kgf/cm², 29 psi)
Bak: 225 kPa (2.25 kgf/cm², 33 psi)
2 personer:
Fram:200 kPa (2.00 kgf/cm², 29 psi)
Bak:
225 kPa (2.25 kgf/cm², 33 psi)
Framhjul:
Hjultyp:Gjutna fälgar
Fälgstorlek:
J15M/C x MT3.5
Bakhjul:
Hjultyp:Gjutna fälgar
Fälgstorlek:
J14M/C x MT4.0
Fram broms:
Typ:
Hydraulisk enkel skivbroms
Specificerad bromsvätska:
DOT 4
Bak broms:
Typ:
Hydraulisk enkel skivbroms
Specificerad bromsvätska:
DOT 4
Framfjä drin g:
Typ:
Teleskopgaffel
Fjäder:
Spiralfjäder
Stötdämpare: Hydrauldämpare
Fjädringsrörelse: 110 mm (4.3 in)
Bakfjä drin g:
Typ:
Swing
Fjäder: Spiralfjäder
Stötdämpare: Hydrauldämpare
Fjädringsrörelse:
79 mm (3.1 in)
Elsystem:
Systemspänning:12 V
Tändsystem:
TCI
Laddningssystem: AC-magnet
Batteri:
Modell:
GTZ8V
Spänning, kapacitet: 12 V, 7.0 Ah (10 HR)
Lampornas wattförb rukning:
Strålkastarlampa:
LED
Bak/bromsljus: LED
Blinkerslampor, fram: 10.0 W
Blinkerslampor, bak:
10.0 W
Parkeringsljus: LED
Nummerskyltsbelysning: 5.0 W
Instrumentbelysning:
LED
UB74M0M0.book Page 2 Tuesday, May 2, 2017 9:13 AM

Specifikationer
9-3
9
Indikeringslampa för helljus:LED
Indikeringslampa för blinkers: LED
Varningslampa för motorproblem:
LED
ABS-varningslampa: LED
Indikeringslampa för smart nyckelsystem: LED
Indikerings-/varningslampa för
antispinnsystem: LED
Säkrin g(-ar):
Huvudsäkring:
20.0 A
Huvudsäkring 2: 7.5 A
Säkring för uttag 1: 2.0 A
Säkring för signalsystem:
10.0 A
Säkring 2 för signalsystem: 7.5 A
Motorsäkring för kylfläkt: 7.5 A
Säkring för blinkers och varningsblinkers:
7.5 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för svarsfunktion: 2.0 A
Backupsäkring: 7.5 A
UB74M0M0.book Page 3 Tuesday, May 2, 2017 9:13 AM

Konsumentinformation
10-1
10
MAU53562

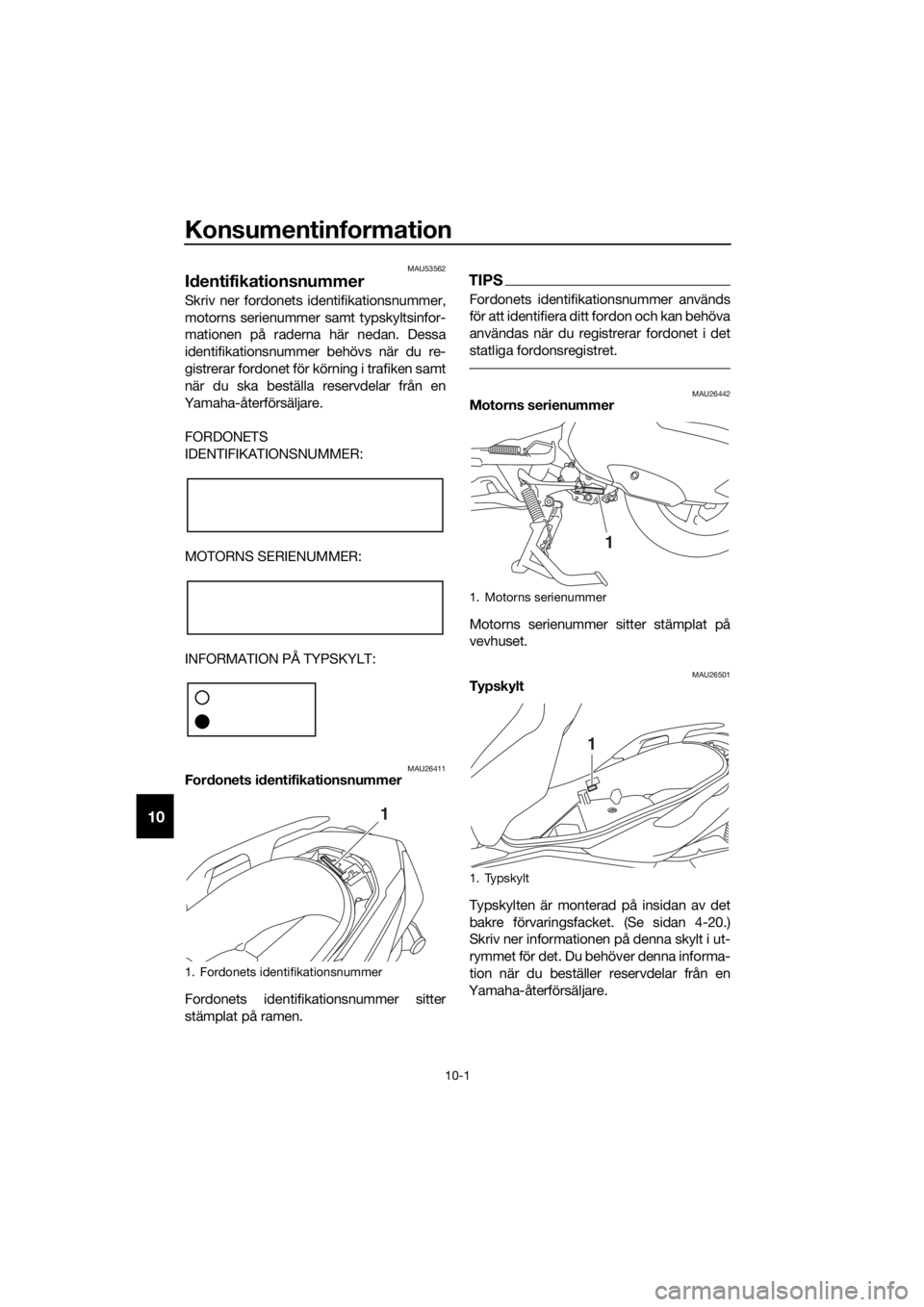

Id entifikationsnummer
Skriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26411For donets i dentifikationsnummer
Fordonets identifikationsnummer sitter
stämplat på ramen.
TIPS
Fordonets identifikationsnummer används
för att identifiera ditt fordon och kan behöva
användas när du registrerar fordonet i det
statliga fordonsregistret.
MAU26442Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26501Typskylt
Typskylten är monterad på insidan av det
bakre förvaringsfacket. (Se sidan 4-20.)
Skriv ner informationen på denna skylt i ut-
rymmet för det. Du behöver denna informa-
tion när du beställer reservdelar från en
Yamaha-återförsäljare.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
1
1
UB74M0M0.book Page 1 Tuesday, May 2, 2017 9:13 AM

Konsumentinformation
10-2
10
MAU69910
Diagnoskontakt
Se bild för placering av diagnoskontakten.
MAU74701
Re gistrerin g av ford onsdata
ECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning och
utveckling. Dessa data överförs bara när ett
särskilt diagnostikverktyg från Yamaha an-
sluts till fordonet, till exempel vid under-
hållskontroller eller när serviceåtgärder
utförs.
Sensorerna och de da ta som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är: z Data om fordonsstatus och motorns
prestanda
z Data om bränsleinsprutning och avga-
ser
Yamaha lämnar inte ut dessa data till någon tredje part utom: z När fordonets ägare medger det
z När det krävs enligt lag
z Om Yamaha behöver använda dessa
data vid juridiska processer
z För Yamahas allmänna forskningsän-
damål när data inte kan härledas till ett
enskilt fordon eller en viss ägare
1. Diagnoskontakt
1
UB74M0M0.book Page 2 Tuesday, May 2, 2017 9:13 AM

11-1
11
Register
A
ABS ....................................................... 4-14
ABS-varningslampa ................................ 4-1
Acceleration och retardation .................. 6-3
Antispinnsystem ................................... 4-15
Antispinnsystemets indikeringslampa .... 4-1
Avstängningssystem för tändkrets ....... 4-26
B
Batteri ................................................... 7-27
Blinkerslampor, fram............................. 7-31
Blinkersomkopplare .............................. 4-12
Bränsle .................................................. 4-17
Bränsleförbrukning, tips för att sänka .... 6-4
Bränsletankens överfyllningsslang ....... 4-19
Bromshandtag, bak .............................. 4-13
Bromshandtag, fram ............................. 4-13
Bromshandtag, smörjning .................... 7-24
Bromsljus/bakljus ................................. 7-31
Bromsvätska, byte ................................ 7-22
Bromsvätskenivå, kontroll av ................ 7-21
D
Däck...................................................... 7-18
Dataregistrering, fordon ........................ 10-2
Delarnas placering .................................. 2-1
Diagnoskontakt ..................................... 10-2
F
Felsökning............................................. 7-33
Felsökningsschema .............................. 7-34
Försiktighet med matta färger ................ 8-1
Förvaring ................................................. 8-4
Förvaringsfack ...................................... 4-20
Framgaffel, kontroll av .......................... 7-25
Fram- och bakbromshandtagets spel,
kontrollera........................................... 7-20
G
Gashandtagets spel, kontroll ................ 7-17
Gashandtag och kabel, kontroll av och smörjning ..................................... 7-24
H
Hastighetsmätare.................................... 4-2
Hjul ........................................................ 7-20
Hjullager, kontroll av ............................. 7-26
Huvudströmbrytare ................................. 3-7
I
Identifikationsnummer .......................... 10-1
Inbromsning ............................................ 6-4
Indikatorlampa för smart nyckelsystem ........................................ 4-2
Indikeringslampa för helljus .................... 4-1
Indikeringslampor för blinkers ................ 4-1 Indikeringslampor och
varningslampor .................................... 4-1
Information om säker körning ................ 1-4
Inkörning av motorn ............................... 6-5
Ivägkörning ............................................. 6-3
K
Kablar, kontroll av och smörjning......... 7-23
Kanister .................................................. 7-9
Katalysatorer ........................................ 4-19
Knapp för avbländning/helljusblink ...... 4-11
Kontroll av bromsbelägg, fram och bak ..................................................... 7-21
Kylvätska .............................................. 7-12
L
Likströmsuttag ..................................... 4-28
Luftfilter och luftfilter i V-remshuset ..... 7-14
M
Mittstöd och sidostöd, kontroll och smörjning ........................................... 7-25
Motorcykelns identifikationsnummer ... 10-1
Motorns serienummer .......................... 10-1
Motorolja och oljefilter ............................ 7-9
Multifunktionsdisplay ............................. 4-3
N
Nödfallsläge.......................................... 7-36
Nummerskyltsbelysning, byte av lampa ................................................. 7-32
Nyckel, hantera den smarta nyckeln och de mekaniska nycklarna ............... 3-3
O
Olja i slutväxel ...................................... 7-11
P
Panel, lossa och sätta fast ..................... 7-7
Parkering ................................................ 6-5
Parkeringsljus ....................................... 7-30
R
Räckvidd på smart nyckelsystem .......... 3-2
S
Säkerhetsinformation ............................. 1-1
Säkringar, byte ..................................... 7-28
Sidostöd ............................................... 4-25
Signalknapp ......................................... 4-12
Skötsel.................................................... 8-1
Skötsel, emissionssystem ...................... 7-3
Skötsel och smörjning, regelbunden...... 7-4
Smart nyckel .......................................... 3-5
Smart nyckel, byta batteri ...................... 3-6
Smart nyckelsystem ............................... 3-1
Smart nyckelsystem, felsökning........... 7-33
Specifikationer........................................ 9-1
UB74M0M0.book Page 1 Tuesday, May 2, 2017 9:13 AM

Register
11-2
11
Start av motorn ...................................... 6-2
Stopp/Kör/Start-knapp ........................ 4-12
Stötdämpare, justering ......................... 4-24
Strålkastare .......................................... 7-30
Styrarmaturer ....................................... 4-11
Styrets läge, justera.............................. 4-24
Styrning, kontroll av ............................. 7-26
T
Tändstift, kontroll ................................... 7-8
Tanklock ............................................... 4-16
TRIP/INFO-knapp................................. 4-12
Typskylt ................................................ 10-1
V
Varningsblinkersomkopplare................ 4-12
Varningslampa för motorproblem .......... 4-1
Varvräknare ............................................ 4-3
Ventilspel .............................................. 7-18
Verktygssats ........................................... 7-2
Vindruta ................................................ 4-22
V-rem, kontrollera................................. 7-23
UB74M0M0.book Page 2 Tuesday, May 2, 2017 9:13 AM

DIC183
Bruksanvisning i original
PRINTED IN THE NETHERLANDS2016.11(M)
