Entretien périodique et réglage
7-18
1
2
3
4
5
678
9
10
11
12
13

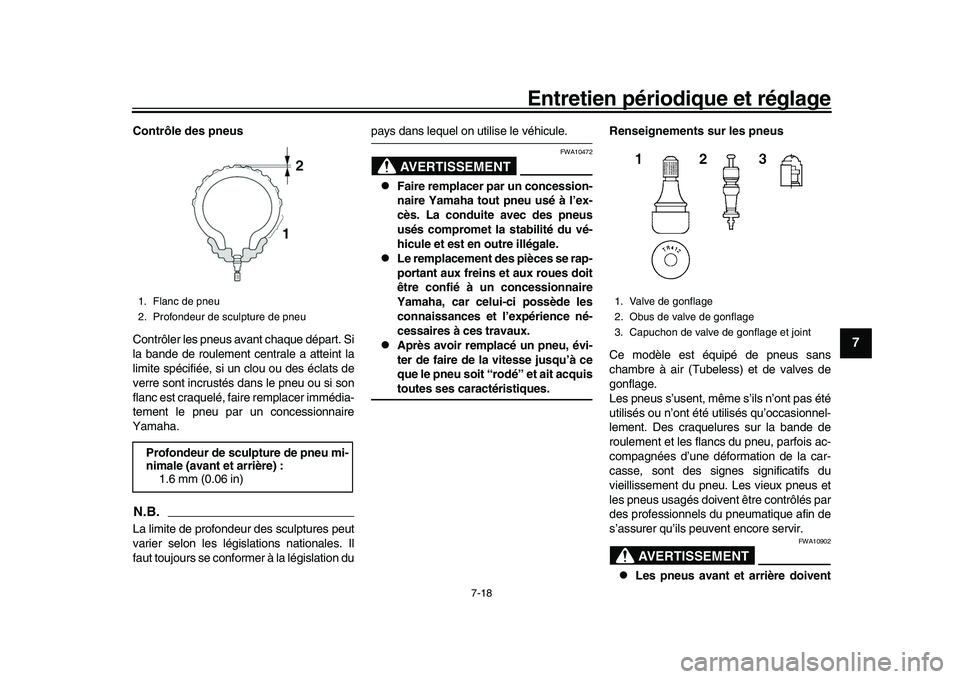

Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.

Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.

Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquistoutes ses caractéristiques. Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs
du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10902

Les pneus avant et arrière doivent
1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
BEA-9-F0.book 18 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

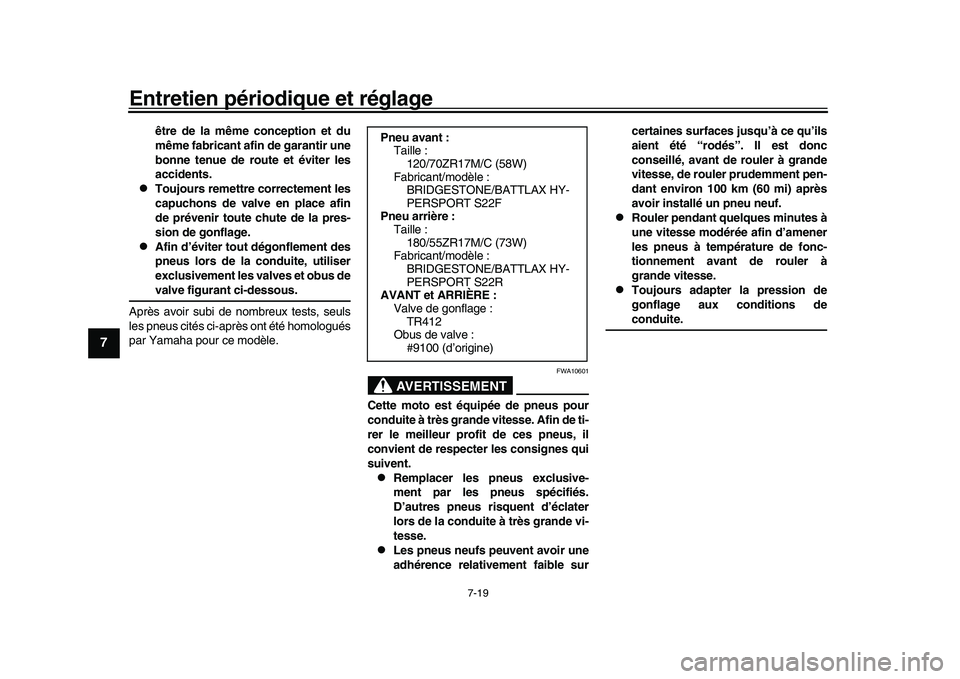

Entretien périodique et réglage
7-19
1
2
3
4
5
67
8
9
10
11
12
13
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.

Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.

Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus devalve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha pour ce modèle.
AVERTISSEMENT
FWA10601
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur prof it de ces pneus, il
convient de respecter les consignes qui
suivent.
Remplacer les pneus exclusive-
ment par les pneus spécifiés.
D’autres pneus risquent d’éclater
lors de la conduite à très grande vi-
tesse.

Les pneus neufs peuvent avoir une
adhérence relativement faible sur certaines surfaces jusqu’à ce qu’ils
aient été “rodés”. Il est donc
conseillé, avant de rouler à grande
vitesse, de rouler prudemment pen-
dant environ 100 km (60 mi) après
avoir installé un pneu neuf.

Rouler pendant quelques minutes à
une vitesse modérée afin d’amener
les pneus à température de fonc-
tionnement avant de rouler à
grande vitesse.

Toujours adapter la pression de
gonflage aux conditions deconduite.
Pneu avant :
Taille :120/70ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S22F
Pneu arrière :
Taille :180/55ZR17M/C (73W)
Fabricant/modèle :
BRIDGESTONE/BATTLAX HY-
PERSPORT S22R
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
BEA-9-F0.book 19 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-20
1
2
3
4
5
678
9
10
11
12
13
FAU21963

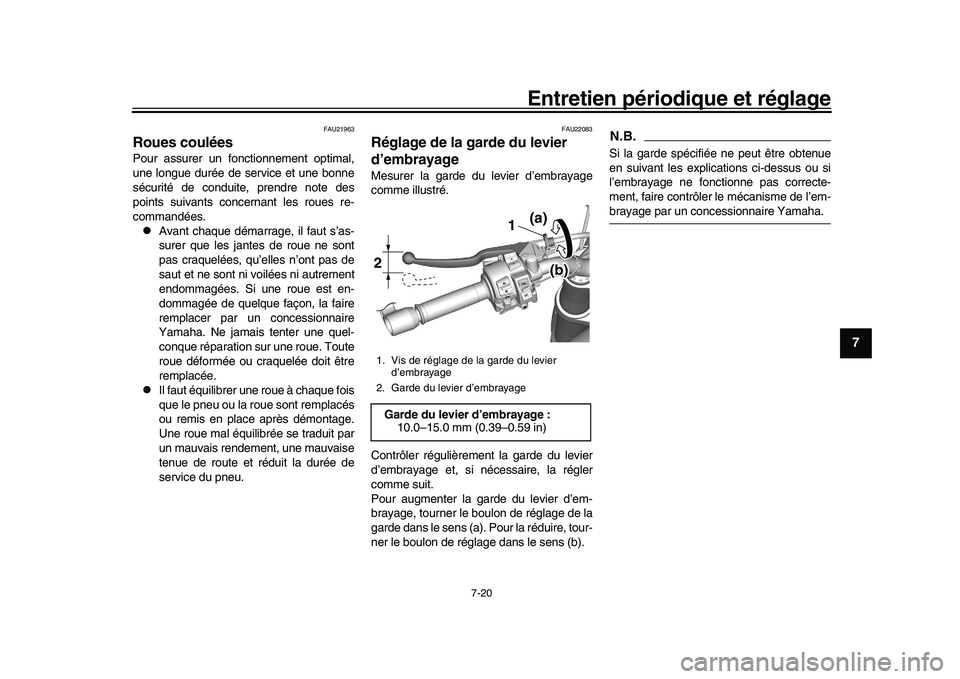

Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.

Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22083
Réglage de la garde du levier
d’embrayageMesurer la garde du levier d’embrayage
comme illustré.
Contrôler régulièrement la garde du levier
d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner le boulon de réglage de la
garde dans le sens (a). Pour la réduire, tour-
ner le boulon de réglage dans le sens (b).
N.B.Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-brayage par un concessionnaire Yamaha.
1. Vis de réglage de la garde du levier d’embrayage
2. Garde du levier d’embrayageGarde du levier d’embrayage : 10.0–15.0 mm (0.39–0.59 in)
RESSET
MODE
1
2 2 2
(a) (a) (a)
(b)
BEA-9-F0.book 20 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-21
1
2
3
4
5
67
8
9
10
11
12
13
FAU37914
Contrôle de la garde du levier de
freinLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un
concessionnaire Yamaha. La présence
d’air dans le circuit hydraulique réduit la
puissance de freinage et cela pourrait
provoquer la perte de contrôle du véhi-
cule et être la cause d’un accident.
FAU36505
Contacteurs de feu stopLe feu stop doit s’allumer juste avant que le
freinage ait lieu. Le feu stop est activé par
des contacteurs raccordés au levier de frein
et à la pédale de frein. Les contacteurs de
feu stop étant des composants du système
d’antiblocage des roue s, ils ne doivent être
réparés que par un concessionnaire
Yamaha.
1. Garde nulle au levier de frein
1 1 1
BEA-9-F0.book 21 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-22
1
2
3
4
5
678
9
10
11
12
13
FAU22393

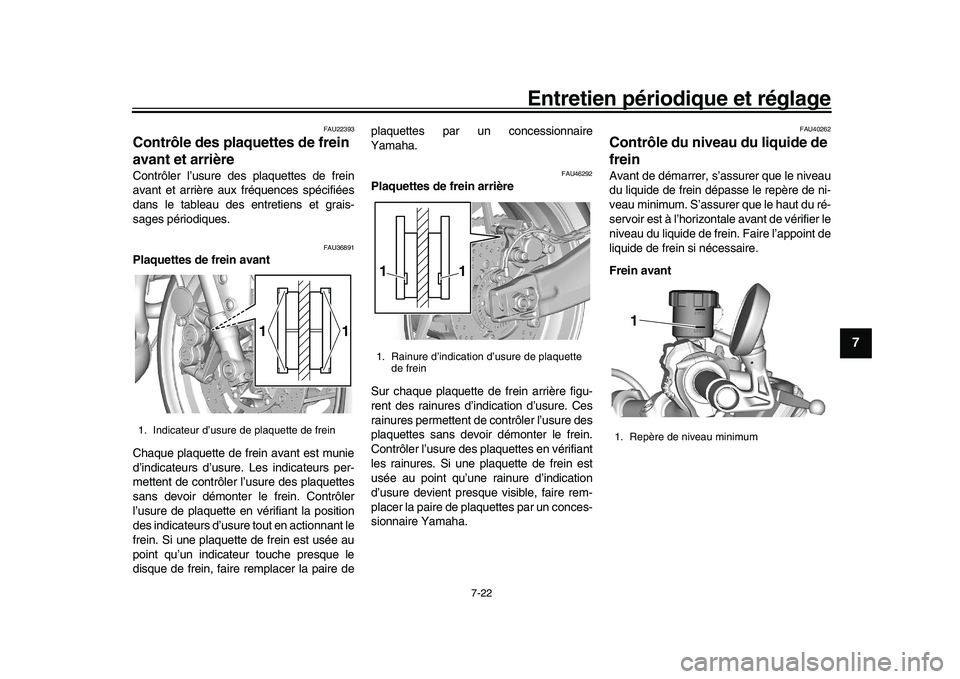

Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque le
disque de frein, faire remplacer la paire de plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir
démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU40262
Contrôle du niveau du liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
1. Indicateur d’usure de plaquette de frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1
1
1. Repère de niveau minimum
11 1 1
BEA-9-F0.book 22 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-23
1
2
3
4
5
67
8
9
10
11
12
13

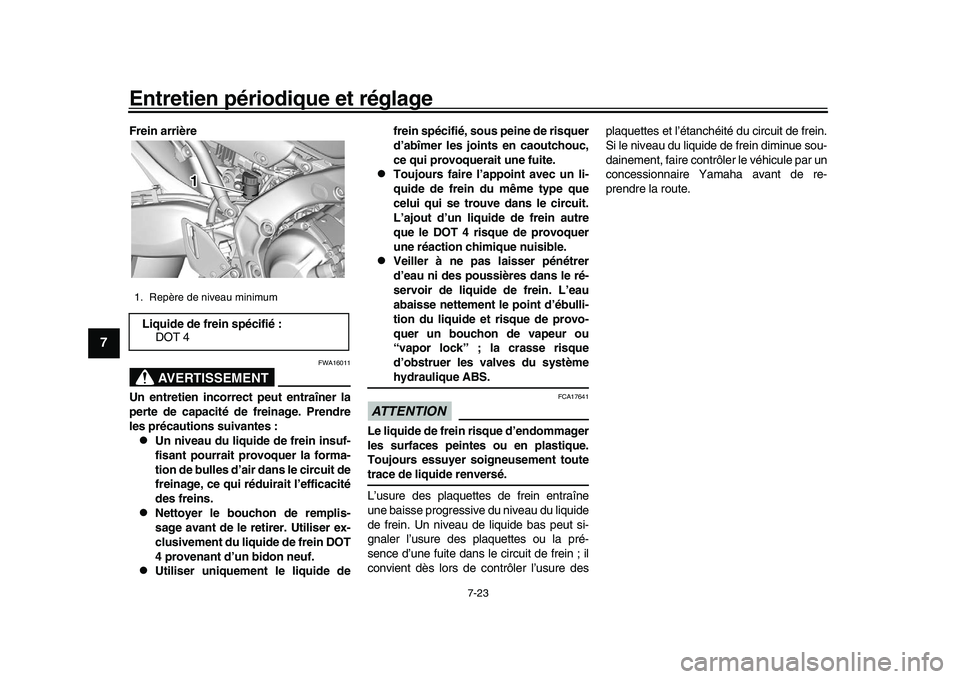

Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuf-
fisant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.

Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.

Utiliser uniquement le liquide de frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.

Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.

Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liquide de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liquide et risque de provo-
quer un bouchon de vapeur ou
“vapor lock” ; la crasse risque
d’obstruer les valves du systèmehydraulique ABS.
ATTENTION
FCA17641
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toutetrace de liquide renversé.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du liquide
de frein. Un niveau de liquide bas peut si-
gnaler l’usure des plaquettes ou la pré-
sence d’une fuite dans le circuit de frein ; il
convient dès lors de contrôler l’usure des
plaquettes et l’étanchéité du circuit de frein.
Si le niveau du liquide de frein diminue sou-
dainement, faire contrôler le véhicule par un
concessionnaire Yamaha avant de re-
prendre la route.
1. Repère de niveau minimumLiquide de frein spécifié :
DOT 4
11 1 1
BEA-9-F0.book 23 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-24
1
2
3
4
5
678
9
10
11
12
13
FAU22734

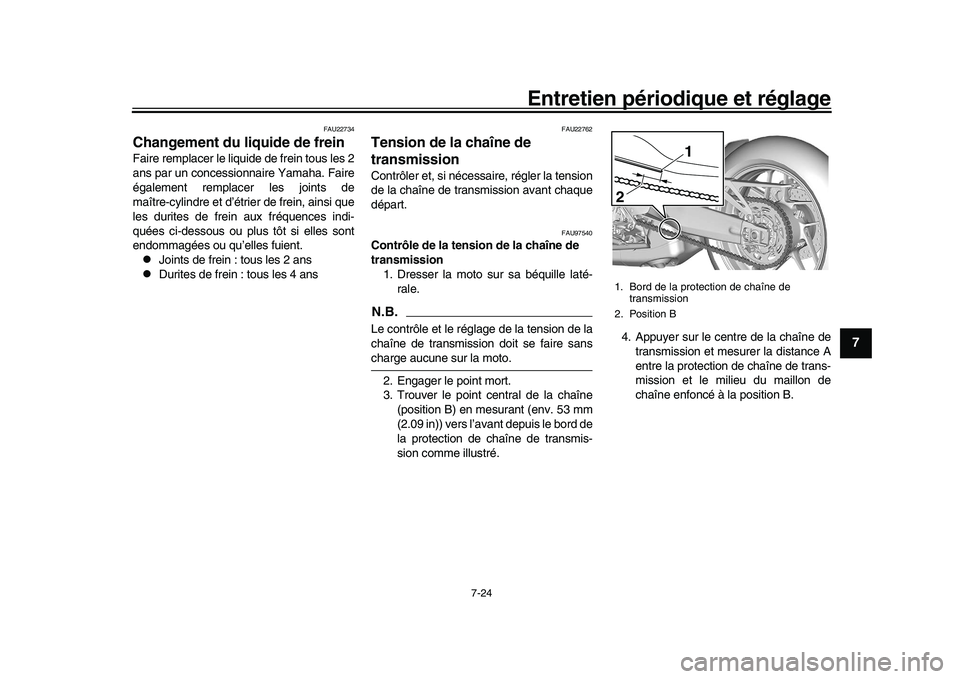

Changement du liquide de freinFaire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de
maître-cylindre et d’étrier de frein, ainsi que
les durites de frein aux fréquences indi-
quées ci-dessous ou plus tôt si elles sont
endommagées ou qu’elles fuient.
Joints de frein : tous les 2 ans

Durites de frein : tous les 4 ans
FAU22762
Tension de la chaîne de
transmissionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU97540
Contrôle de la tension de la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sanscharge aucune sur la moto.
2. Engager le point mort.
3. Trouver le point central de la chaîne (position B) en mesurant (env. 53 mm
(2.09 in)) vers l’avant depuis le bord de
la protection de chaîne de transmis-
sion comme illustré. 4. Appuyer sur le centre de la chaîne de
transmission et mesurer la distance A
entre la protection de chaîne de trans-
mission et le milieu du maillon de
chaîne enfoncé à la position B.
1. Bord de la protection de chaîne de transmission
2. Position B2 1
BEA-9-F0.book 24 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-25
1
2
3
4
5
67
8
9
10
11
12
13

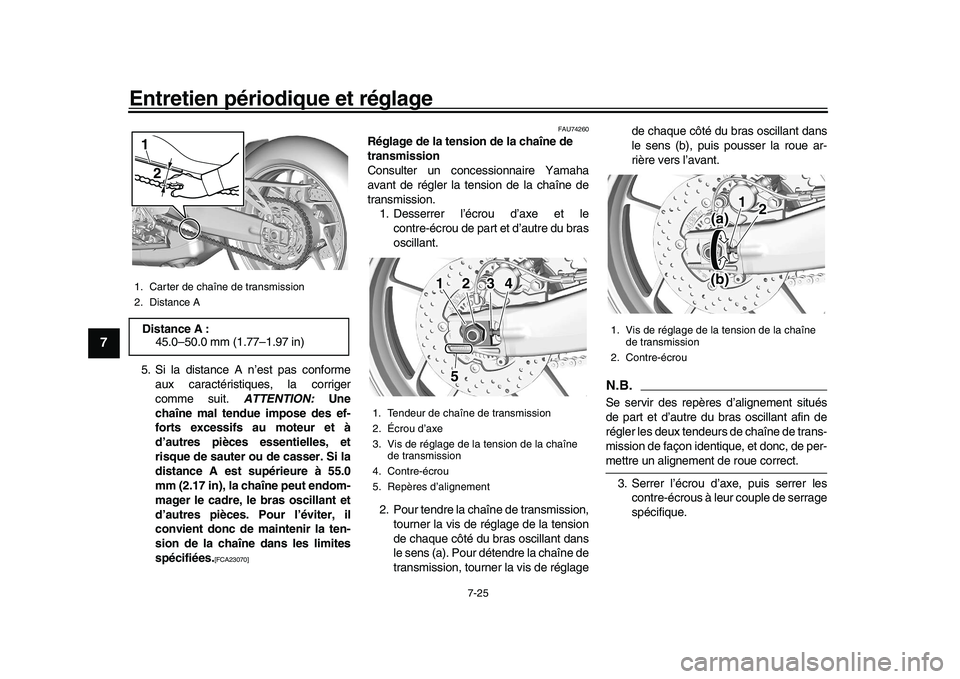

5. Si la distance A n’est pas conforme aux caractéristiques, la corriger
comme suit. ATTENTION: Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et
risque de sauter ou de casser. Si la
distance A est supérieure à 55.0
mm (2.17 in), la chaîne peut endom-
mager le cadre, le bras oscillant et
d’autres pièces. Pour l’éviter, il
convient donc de maintenir la ten-
sion de la chaîne dans les limites
spécifiées.
[FCA23070] FAU74260
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer l’écrou d’axe et le contre-écrou de part et d’autre du bras
oscillant.
2. Pour tendre la chaîne de transmission, tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue ar-
rière vers l’avant.
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs
de chaîne de trans-
mission de façon identique, et donc, de per-mettre un alignement de roue correct.
3. Serrer l’écrou d’axe, puis serrer les contre-écrous à leur couple de serrage
spécifique.
1. Carter de chaîne de transmission
2. Distance ADistance A :45.0–50.0 mm (1.77–1.97 in)21
1. Tendeur de chaîne de transmission
2. Écrou d’axe
3. Vis de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
5. Repères d’alignement
5
3
1
2
4
1. Vis de réglage de la tension de la chaîne de transmission
2. Contre-écrou
(a) 1
2
(b)
BEA-9-F0.book 25 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-26
1
2
3
4
5
678
9
10
11
12
13

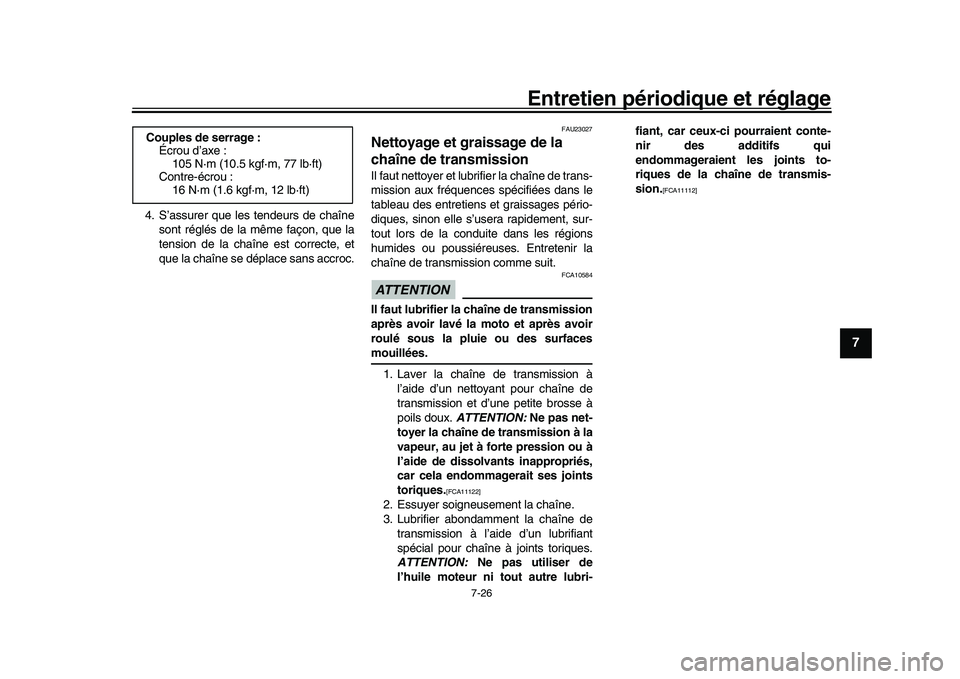

4. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23027
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions
humides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfacesmouillées.
1. Laver la chaîne de transmission à l’aide d’un nettoyant pour chaîne de
transmission et d’une petite brosse à
poils doux. ATTENTION: Ne pas net-
toyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à
l’aide de dissolvants inappropriés,
car cela endommagerait ses joints
toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne de transmission à l’aide d’un lubrifiant
spécial pour chaîne à joints toriques.
ATTENTION: Ne pas utiliser de
l’huile moteur ni tout autre lubri- fiant, car ceux-ci pourraient conte-
nir des additifs qui
endommageraient les joints to-
riques de la chaîne de transmis-
sion.
[FCA11112]
Couples de serrage :
Écrou d’axe : 105 N·m (10.5 kgf·m, 77 lb·ft)
Contre-écrou :
16 N·m (1.6 kgf·m, 12 lb·ft)
BEA-9-F0.book 26 ページ ２０２１年１２月１４日　火曜日　午前８時４７分

Entretien périodique et réglage
7-27
1
2
3
4
5
67
8
9
10
11
12
13

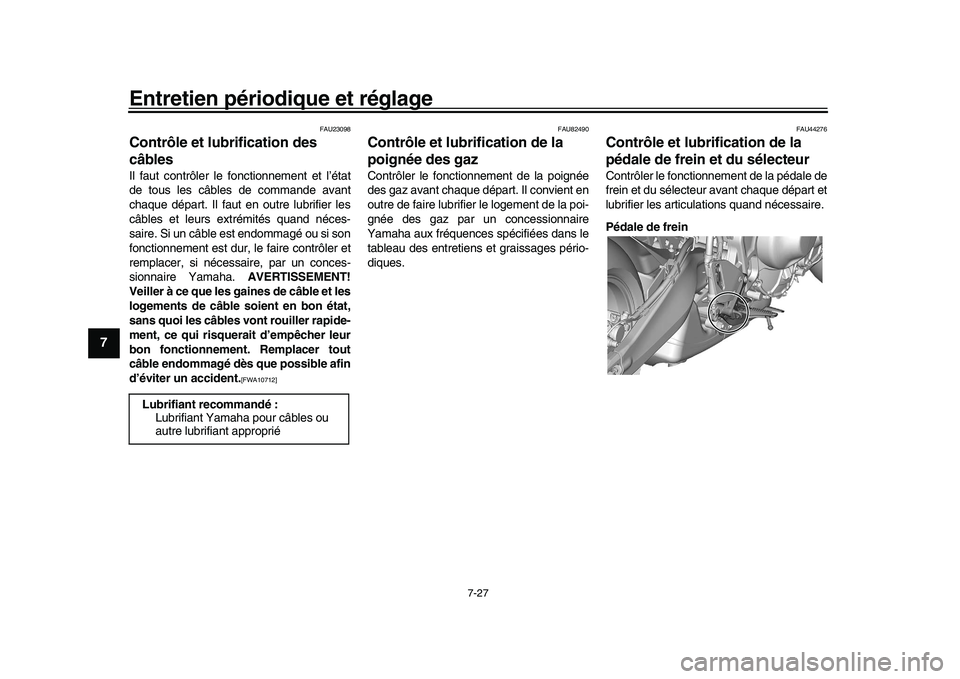

FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs ex trémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT!
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712] FAU82490
Contrôle et lubrification de la
poignée des gazContrôler le fonctionnement de la poignée
des gaz avant chaque dé
part. Il convient en
outre de faire lubrifier le logement de la poi-
gnée des gaz par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU44276
Contrôle et lubrification de la
pédale de frein et du sélecteurContrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
Pédale de frein
Lubrifiant recommandé : Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
BEA-9-F0.book 27 ページ ２０２１年１２月１４日　火曜日　午前８時４７分
