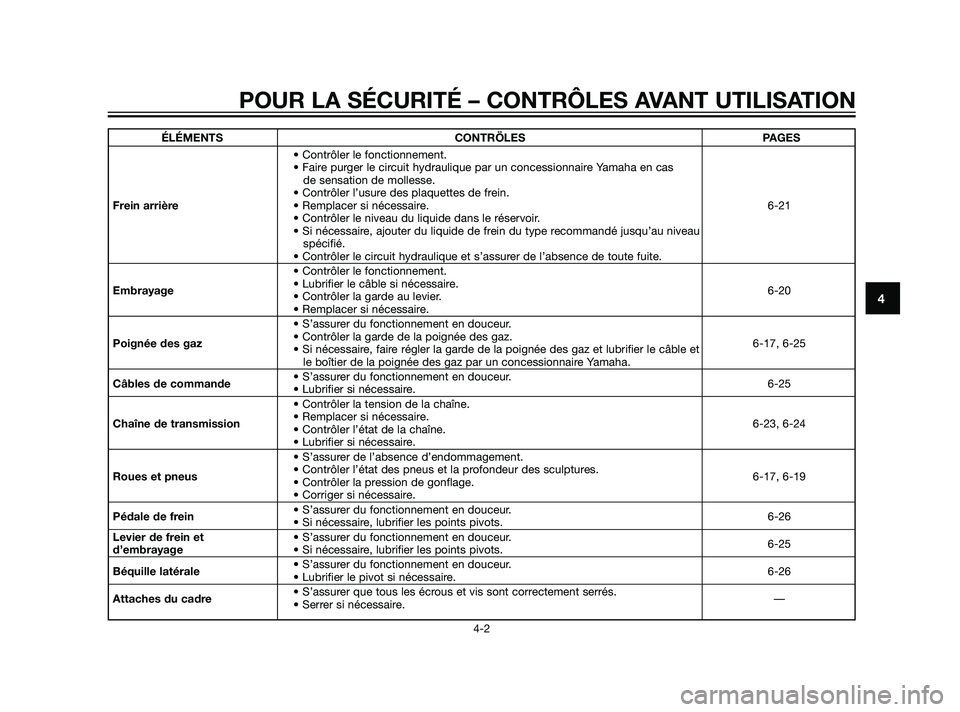

ÉLÉMENTS CONTRÖLES PAGES
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas
de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein arrière• Remplacer si nécessaire. 6-21
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
• Contrôler le fonctionnement.
Embrayage• Lubrifier le câble si nécessaire.
6-20
• Contrôler la garde au levier.
• Remplacer si nécessaire.
• S’assurer du fonctionnement en douceur.
Poignée des gaz• Contrôler la garde de la poignée des gaz.
6-17, 6-25
• Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et
le boîtier de la poignée des gaz par un concessionnaire Yamaha.
Câbles de commande• S’assurer du fonctionnement en douceur.
6-25
• Lubrifier si nécessaire.
• Contrôler la tension de la chaîne.
Chaîne de transmission• Remplacer si nécessaire.
6-23, 6-24
• Contrôler l’état de la chaîne.
• Lubrifier si nécessaire.
• S’assurer de l’absence d’endommagement.
Roues et pneus• Contrôler l’état des pneus et la profondeur des sculptures.
6-17, 6-19
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
Pédale de frein• S’assurer du fonctionnement en douceur.
6-26
• Si nécessaire, lubrifier les points pivots.
Levier de frein et • S’assurer du fonctionnement en douceur.
6-25
d’embrayage• Si nécessaire, lubrifier les points pivots.
Béquille latérale• S’assurer du fonctionnement en douceur.
6-26
• Lubrifier le pivot si nécessaire.
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.
—
• Serrer si nécessaire.
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
56P-F8199-F0 30/6/10 09:36 Página 41

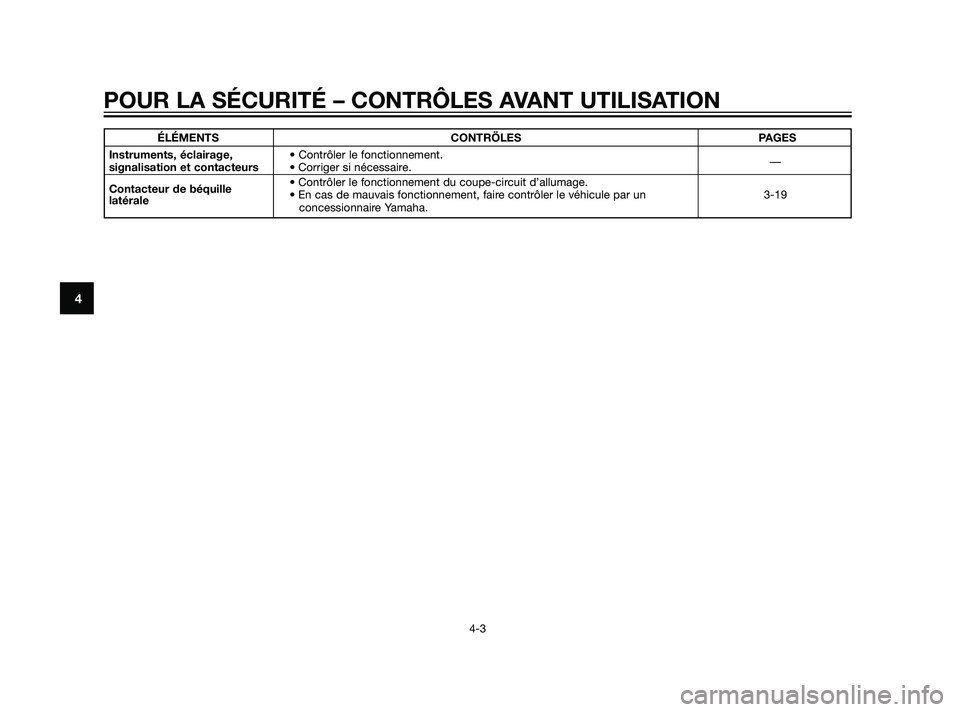

ÉLÉMENTS CONTRÖLES PAGES
Instruments, éclairage, • Contrôler le fonctionnement.
—
signalisation et contacteurs• Corriger si nécessaire.
Contacteur de béquille • Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un 3-19
latérale
concessionnaire Yamaha.
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
56P-F8199-F0 30/6/10 09:36 Página 42

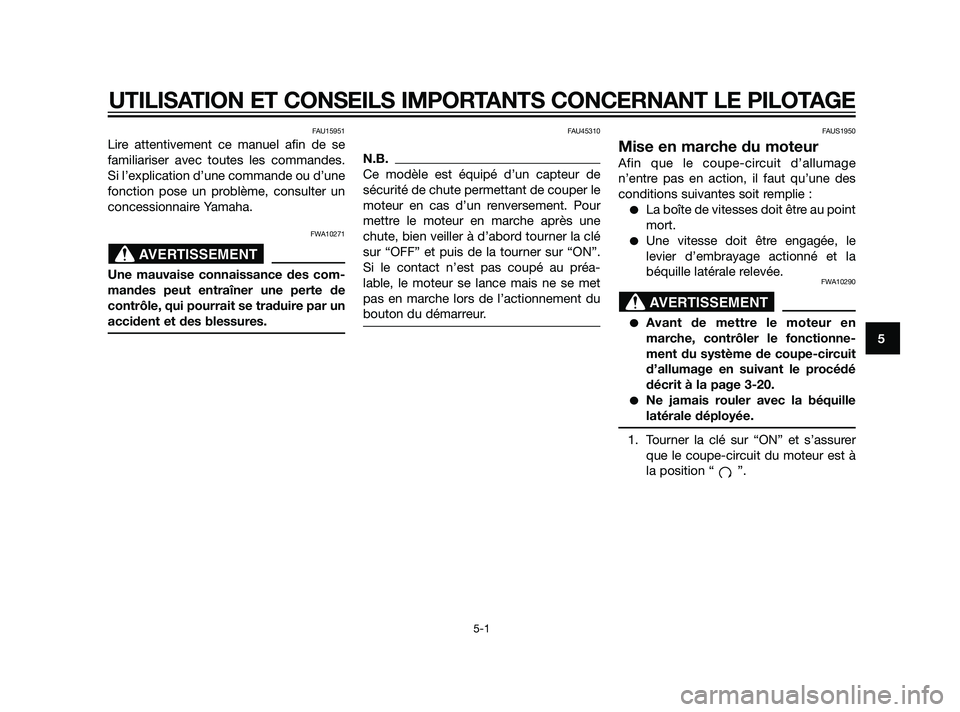

FAU15951
Lire attentivement ce manuel afin de se
familiariser avec toutes les commandes.
Si l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.
FAU45310
N.B.
Ce modèle est équipé d’un capteur de
sécurité de chute permettant de couper le
moteur en cas d’un renversement. Pour
mettre le moteur en marche après une
chute, bien veiller à d’abord tourner la clé
sur “OFF” et puis de la tourner sur “ON”.
Si le contact n’est pas coupé au préa-
lable, le moteur se lance mais ne se met
pas en marche lors de l’actionnement du
bouton du démarreur.
FAUS1950
Mise en marche du moteur
Afin que le coupe-circuit d’allumage
n’entre pas en action, il faut qu’une des
conditions suivantes soit remplie :
La boîte de vitesses doit être au point
mort.
Une vitesse doit être engagée, le
levier d’embrayage actionné et la
béquille latérale relevée.
FWA10290
Avant de mettre le moteur en
marche, contrôler le fonctionne-
ment du système de coupe-circuit
d’allumage en suivant le procédé
décrit à la page 3-20.
Ne jamais rouler avec la béquille
latérale déployée.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à
la position “ ”.
AVERTISSEMENT
AVERTISSEMENT
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
56P-F8199-F0 30/6/10 09:36 Página 43

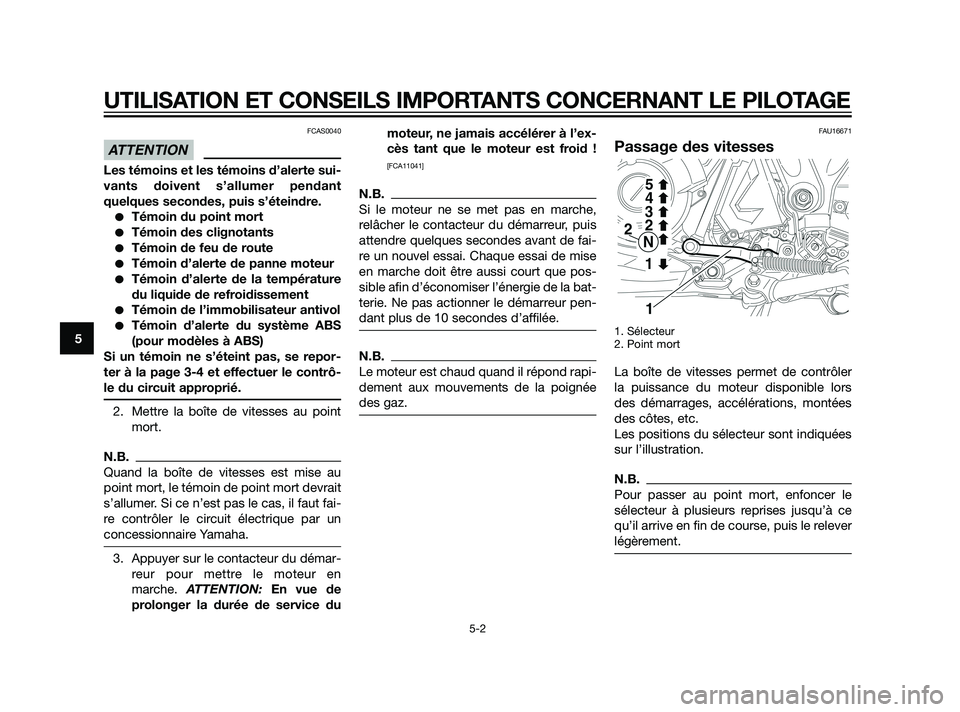

FCAS0040
Les témoins et les témoins d’alerte sui-
vants doivent s’allumer pendant
quelques secondes, puis s’éteindre.
Témoin du point mort
Témoin des clignotants
Témoin de feu de route
Témoin d’alerte de panne moteur
Témoin d’alerte de la température
du liquide de refroidissement
Témoin de l’immobilisateur antivol
Témoin d’alerte du système ABS
(pour modèles à ABS)
Si un témoin ne s’éteint pas, se repor-
ter à la page 3-4 et effectuer le contrô-
le du circuit approprié.
2. Mettre la boîte de vitesses au point
mort.
N.B.
Quand la boîte de vitesses est mise au
point mort, le témoin de point mort devrait
s’allumer. Si ce n’est pas le cas, il faut fai-
re contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en
marche. ATTENTION: En vue de
prolonger la durée de service dumoteur, ne jamais accélérer à l’ex-
cès tant que le moteur est froid !
[FCA11041]
N.B.
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur, puis
attendre quelques secondes avant de fai-
re un nouvel essai. Chaque essai de mise
en marche doit être aussi court que pos-
sible afin d’économiser l’énergie de la bat-
terie. Ne pas actionner le démarreur pen-
dant plus de 10 secondes d’affilée.
N.B.
Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée
des gaz.
FAU16671
Passage des vitesses
1. Sélecteur
2. Point mort
La boîte de vitesses permet de contrôler
la puissance du moteur disponible lors
des démarrages, accélérations, montées
des côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort, enfoncer le
sélecteur à plusieurs reprises jusqu’à ce
qu’il arrive en fin de course, puis le relever
légèrement.
ATTENTION
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
56P-F8199-F0 30/6/10 09:36 Página 44

FCA10260
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la
moto sur de longues distances,
même lorsque la boîte de vitesses
est au point mort. En effet, son
graissage ne s’effectue correcte-
ment que lorsque le moteur tour-
ne. Un graissage insuffisant risque
d’endommager la boîte de
vitesses.
Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de
vitesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en for-
ce des vitesses.
FAU16810
Comment réduire sa
consommation de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
Passer sans tarder aux rapports
supérieurs et éviter les régimes très
élevés lors des accélérations.
Ne pas donner de gaz en rétrogra-
dant et éviter d’emballer le moteur à
vide.
Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. :
embouteillages, feux de signalisa-
tion, passages à niveau).
FAU16841
Rodage du moteur
Les premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la
vie du moteur. C’est pourquoi il est indis-
pensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le
soumettre à un effort excessif pendant les
premiers 1600 km (1000 mi). Les pièces
mobiles du moteur doivent s’user et se
roder mutuellement pour obtenir les jeux
de marche corrects. Pendant cette pério-
de, éviter de conduire à pleins gaz de
façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du
moteur.
FAU17101
0–1000 km (0–600 mi)
Éviter de faire tourner le moteur à
plus de 4500 tr/mn de façon prolon-
gée. ATTENTION:Changer l’huile
moteur et remplacer l’élément du
filtre à huile après 1000 km (600 mi)
d’utilisation.
[FCA11151]
1000–1600 km (600–1000 mi)
Éviter de faire tourner le moteur à
plus de 6000 tr/mn de façon prolon-
gée.
ATTENTION
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
56P-F8199-F0 30/6/10 09:36 Página 45

1600 km (1000 mi) et au-delà
Le rodage est terminé et l’on peut
rouler normalement.
FCA10310
Ne jamais faire fonctionner le
moteur dans la zone rouge du
compte-tours.
Si un problème quelconque surve-
nait au moteur durant la période
de rodage, consulter immédiate-
ment un concessionnaire Yamaha.
FAU17213
Stationnement
Pour stationner le véhicule, couper le
moteur, puis retirer la clé de contact.
FWA10311
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.
Ne pas se garer à proximité d’her-
be ou d’autres matériaux inflam-
mables, car ils présentent un
risque d’incendie.
AVERTISSEMENT
ATTENTION
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
56P-F8199-F0 30/6/10 09:36 Página 46

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6

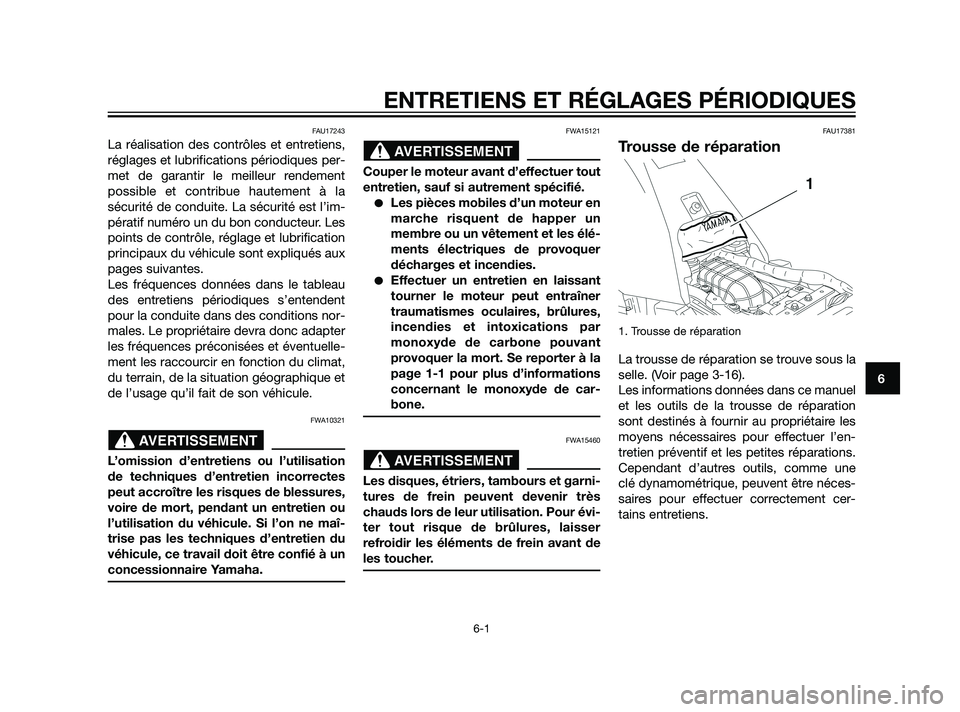

FAU17243
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement
possible et contribue hautement à la
sécurité de conduite. La sécurité est l’im-
pératif numéro un du bon conducteur. Les
points de contrôle, réglage et lubrification
principaux du véhicule sont expliqués aux
pages suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer
décharges et incendies.
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par
monoxyde de carbone pouvant
provoquer la mort. Se reporter à la
page 1-1 pour plus d’informations
concernant le monoxyde de car-
bone.
FWA15460
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de brûlures, laisser
refroidir les éléments de frein avant de
les toucher.
FAU17381
Trousse de réparation
1. Trousse de réparation
La trousse de réparation se trouve sous la
selle. (Voir page 3-16).
Les informations données dans ce manuel
et les outils de la trousse de réparation
sont destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’en-
tretien préventif et les petites réparations.
Cependant d’autres outils, comme une
clé dynamométrique, peuvent être néces-
saires pour effectuer correctement cer-
tains entretiens.
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
56P-F8199-F0 30/6/10 09:36 Página 47

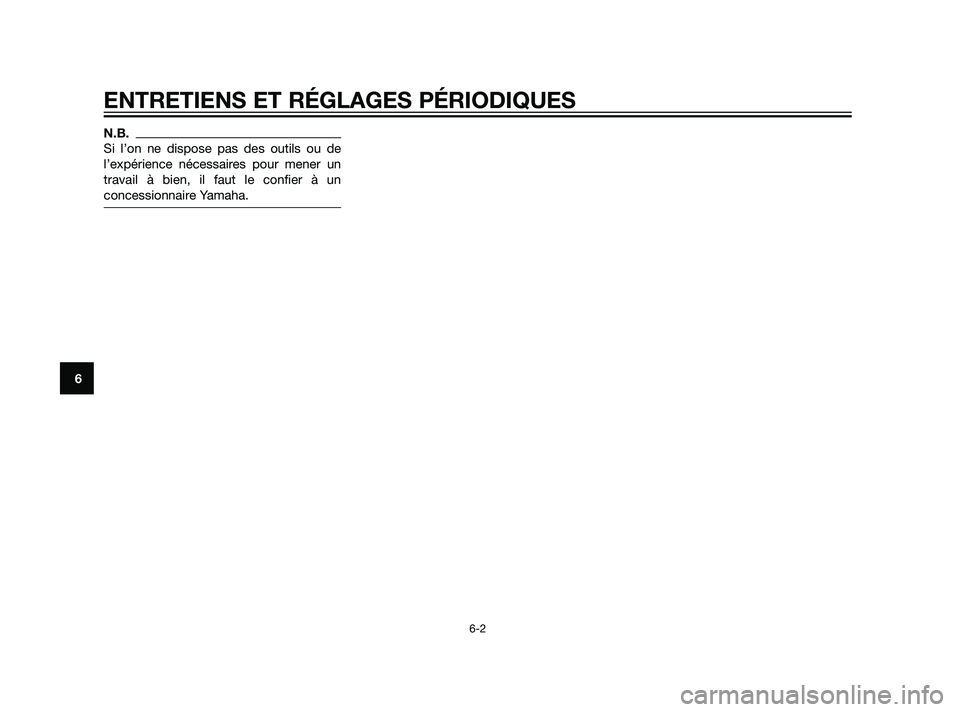

N.B.
Si l’on ne dispose pas des outils ou de
l’expérience nécessaires pour mener un
travail à bien, il faut le confier à un
concessionnaire Yamaha.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
56P-F8199-F0 30/6/10 09:36 Página 48

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6

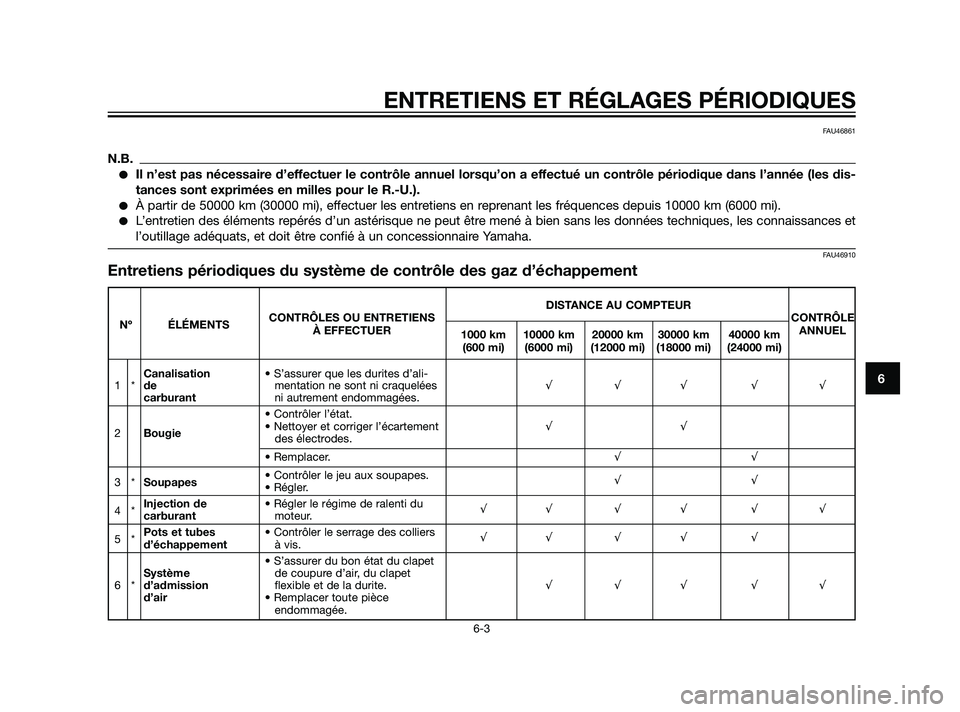

FAU46861
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les dis-
tances sont exprimées en milles pour le R.-U.).
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement
DISTANCE AU COMPTEUR
Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS CONTRÔLE
À EFFECTUER
1000 km 10000 km 20000 km 30000 km 40000 kmANNUEL
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
Canalisation • S’assurer que les durites d’ali-
1*de mentation ne sont ni craquelées √√√ √√
carburantni autrement endommagées.
• Contrôler l’état.
2Bougie• Nettoyer et corriger l’écartement √√
des électrodes.
• Remplacer.√√
3*Soupapes• Contrôler le jeu aux soupapes.
• Régler.√√
4*Injection de • Régler le régime de ralenti du
carburantmoteur.√√ √ √ √ √
5*Pots et tubes • Contrôler le serrage des colliers
d’échappementà vis.√√ √ √ √
• S’assurer du bon état du clapet
Système de coupure d’air, du clapet
6*d’admissionflexible et de la durite.√√√ √√
d’air• Remplacer toute pièce
endommagée.
56P-F8199-F0 30/6/10 09:36 Página 49

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6

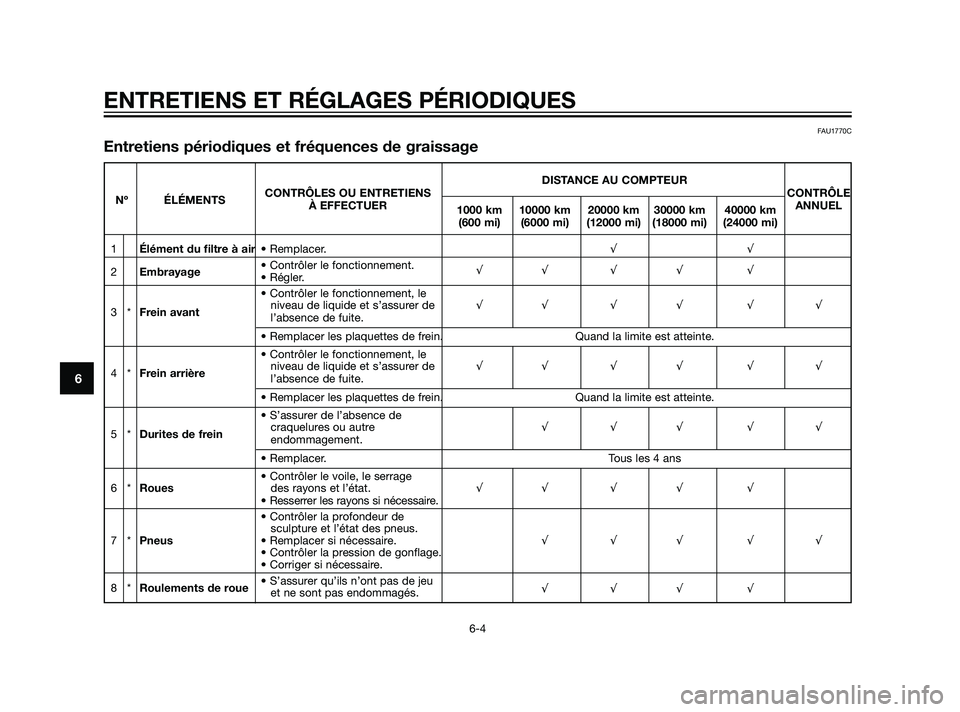

DISTANCE AU COMPTEUR
Nº ÉLÉMENTSCONTRÔLES OU ENTRETIENS CONTRÔLE
À EFFECTUER
1000 km 10000 km 20000 km 30000 km 40000 kmANNUEL
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
1Élément du filtre à air• Remplacer.√√
2Embrayage• Contrôler le fonctionnement.
• Régler.√√ √ √ √
• Contrôler le fonctionnement, le
3*Frein avantniveau de liquide et s’assurer de √√ √ √ √ √
l’absence de fuite.
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
• Contrôler le fonctionnement, le
4*Frein arrièreniveau de liquide et s’assurer de √√ √ √ √ √
l’absence de fuite.
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
• S’assurer de l’absence de
5*Durites de freincraquelures ou autre √√√ √√
endommagement.
• Remplacer. Tous les 4 ans
• Contrôler le voile, le serrage
6*Rouesdes rayons et l’état.√√ √ √ √
• Resserrer les rayons si nécessaire.
• Contrôler la profondeur de
sculpture et l’état des pneus.
7*Pneus• Remplacer si nécessaire.√√√ √√
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
8*Roulements de roue• S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√ √
FAU1770C
Entretiens périodiques et fréquences de graissage
56P-F8199-F0 30/6/10 09:36 Página 50
