YAMAHA YFM600FWA 2001 Owners Manual

4-32
FBU00092
Bouchon de réservoir de carburant
Retirer le bouchon de réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible ha-
ciéndolo girar en sentido contrario a las agujas
del reloj.

4-33
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to
the carburetor.
The fuel cock has three positions.
OFF: With the lever in this position fuel will
not flow. Always turn the lever to this
position when the engine is not running.
ON: With the lever in this position, fuel flows
to the carburetor. Normal riding is done
with the lever in this position.
RES: This indicates reserve. If you run out of
fuel while riding, turn the lever to this
position. THEN FILL THE FUEL TANK AT
THE FIRST OPPORTUNITY. After refuel-
ling, return the fuel cock lever to the
“ON” position.
1. Fuel cock
1. Robinet de carburant
1. Grifo de combustible

4-34
FBU00093
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le carburant
ne passe pas. Toujours placer le levier sur cette
position après avoir coupé le moteur.
ON: Quand le levier est sur cette position, le carburant
parvient au carburateur. À moins de manquer de
carburant, placer le levier sur cette position avant
de démarrer.
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.
SBU00093
Grifo de combustible
Este grifo suministra combustible desde el depó-
sito al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición,
no circula combustible. Gire siempre la
palanca a esta posición cuando el motor
no esté en marcha.
ON: (abierto) Con la palanca en esta posición,
circula combustible hacia el carburador.
La conducción normal se realiza con la pa-
lanca en esta posición.
RES: Indica reserva de combustible. Si se que-
da sin combustible durante la marcha,
gire la palanca a esta posición. DESPUES,
LLENE EL DEPOSITO DE COMBUSTIBLE
A LA PRIMERA OPORTUNIDAD. Tras re-
postar, lleve de nuevo la palanca del grifo
de combustible a la posición “ON” (abier-
to).

4-35
EBU00095

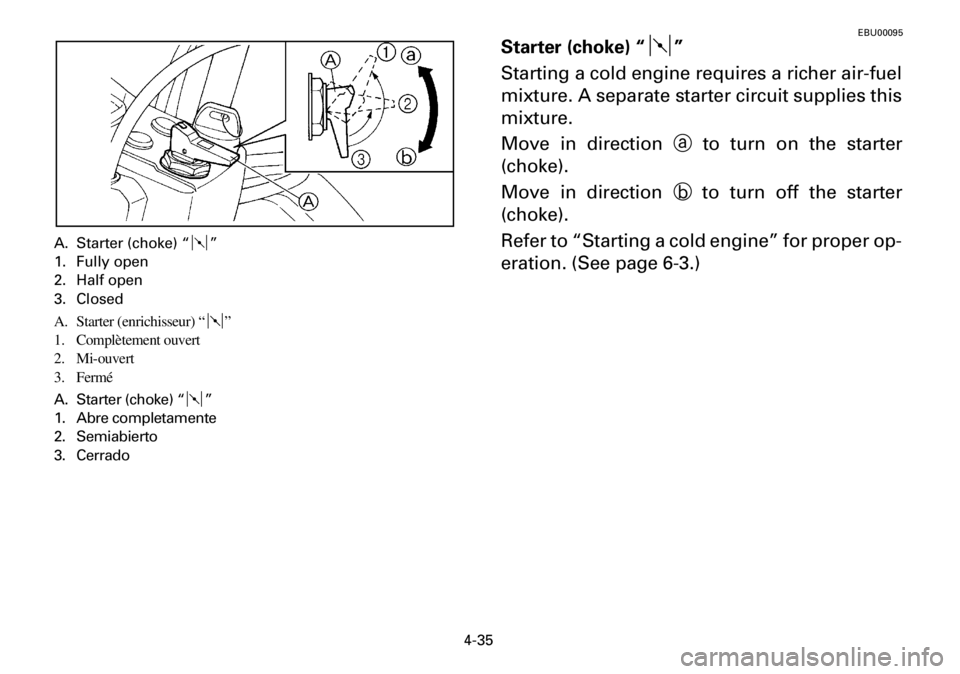

Starter (choke) “ ”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction a to turn on the starter
(choke).
Move in direction b to turn off the starter
(choke).
Refer to “Starting a cold engine” for proper op-
eration. (See page 6-3.)
A. Starter (choke) “ ”
1. Fully open
2. Half open
3. Closed
A. Starter (enrichisseur) “ ”
1. Complètement ouvert
2. Mi-ouvert
3. Fermé
A. Starter (choke) “ ”
1. Abre completamente
2. Semiabierto
3. Cerrado

4-36
FBU00095
Starter (enrichisseur) “ ”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction a pour mettre le starter
(enrichisseur) en service.
Déplacer dans la direction b pour mettre le starter
(enrichisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
page 6-4.)
SBU00095
Starter (choke) “ ”
Cuando el motor está frío, requiere una mezcla
más rica de combustible para arrancar. Esta mez-
cla se suministra a través de un circuito separa-
do, el circuito del “starter”.
Mueva en la dirección a para conectar el starter
(choke).
Mueva en la dirección b para desconectar el
starter (choke).
Consulte el apartado de “Arranque en frío del
motor” para ver la operación adecuada. (Consul-
te la página 6-4.)

4-37
EBU00567

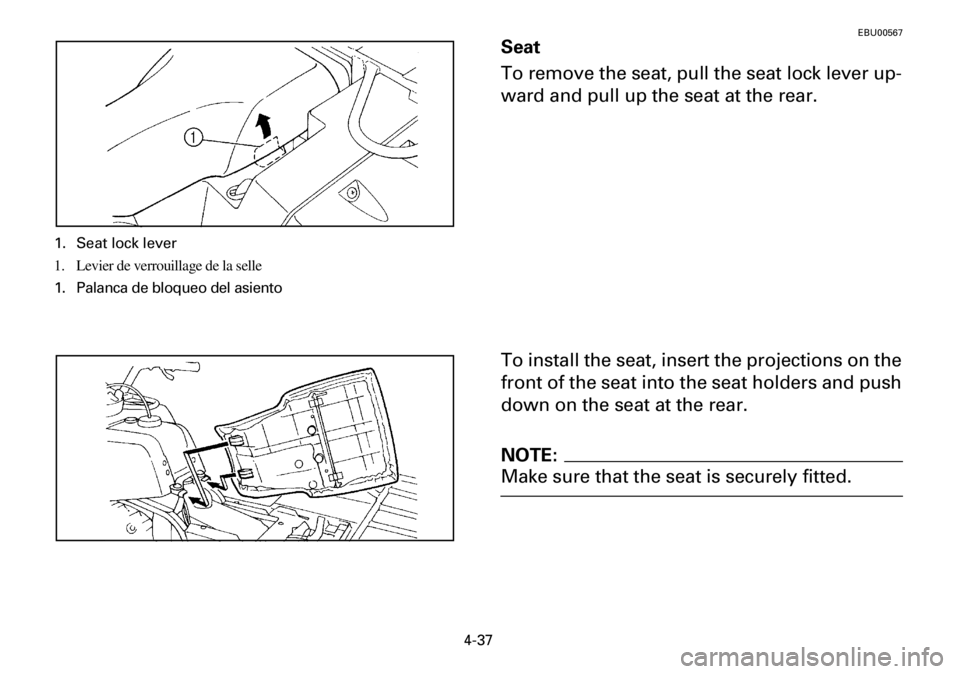

Seat
To remove the seat, pull the seat lock lever up-
ward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.
NOTE:
Make sure that the seat is securely fitted.
1. Seat lock lever
1. Levier de verrouillage de la selle
1. Palanca de bloqueo del asiento

4-38
FBU00567
Selle
Pour déposer la selle, tirer le levier de verrouillage de la
selle vers le haut, puis tirer l’arrière de la selle vers le
haut.
Pour mettre la selle en place, insérer les saillies à l’avant
de la selle dans les supports de la selle, puis appuyer à
l’arrière de la selle.
N.B.:
S’assurer que la selle est bien fixée.
SBU00567
Asiento
Para extraer el asiento, tire de la palanca de blo-
queo del asiento haca arriba y levante el asiento
por la parte trasera.
Para instalar el asiento, inserte los salientes de la
parte frontal del asiento en los soportes del
asiento y empuje hacia abajo el asiento por la
parte trasera.
NOTA:
Asegúrese de que el asiento quede fijado con se-
guridad.

4-39
EBU00581

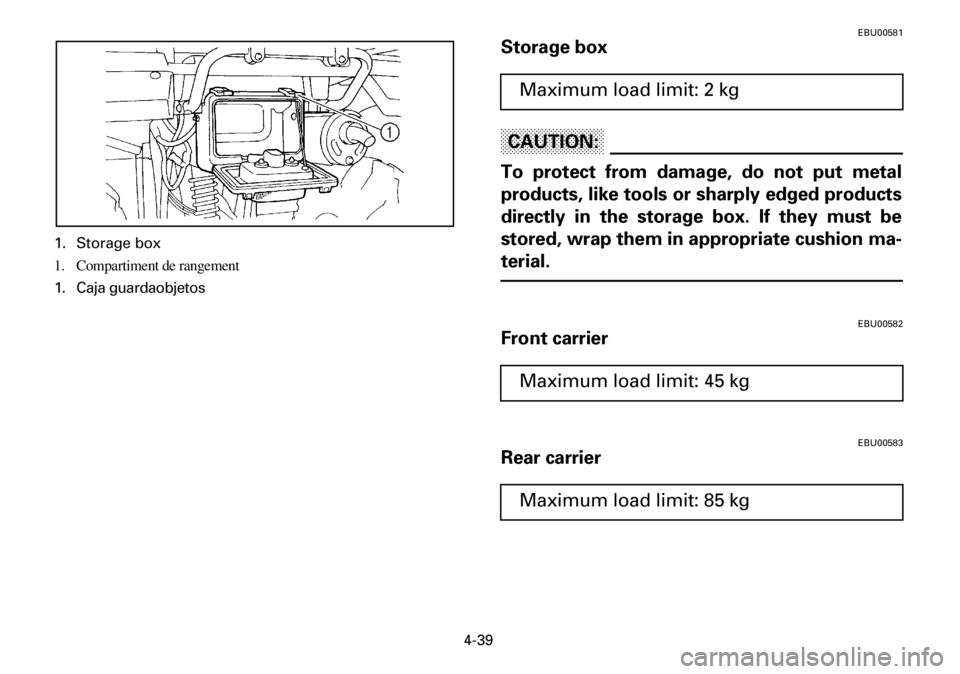

Storage box
CAUTION:
To protect from damage, do not put metal
products, like tools or sharply edged products
directly in the storage box. If they must be
stored, wrap them in appropriate cushion ma-
terial.
EBU00582
Front carrier
EBU00583
Rear carrierMaximum load limit: 2 kg
Maximum load limit: 45 kg
Maximum load limit: 85 kg
1. Storage box
1. Compartiment de rangement
1. Caja guardaobjetos

4-40
FBU00581
Compartiment de rangement
ATTENTION:ATTENTION:ATTENTION:ATTENTION:
Pour éviter d’endommager le compartiment de ran-
gement, ne pas y entreposer des objets métalliques
(comme des outils) ou des objets ayant des arêtes
tranchantes. Si le rangement de tels objets s’avère né-
cessaire, les emballer de façon adéquate.
FBU00582
Porte-bagages avant
FBU00583
Porte-bagages arrièreCharge maximum: 2 kg
Charge maximum: 45 kg
Charge maximum: 85 kg
SBU00581
Caja para objetos
ATENCION:
Como precaución contra daños, no ponga obje-
tos metálicos, como puedan ser herramientas o
artículos afilados o puntiagudos, directamente
en la caja. Si debe guardarlos en la caja, envuél-
valos con un material de acolchado apropiado.
SBU00582
Portapaquetes delantero
SBU00583
Portapaquetes traseroLímite de carga máxima: 2 kg
Límite de carga máxima: 45 kg
Límite de carga máxima: 85 kg

4-41
EBU00634

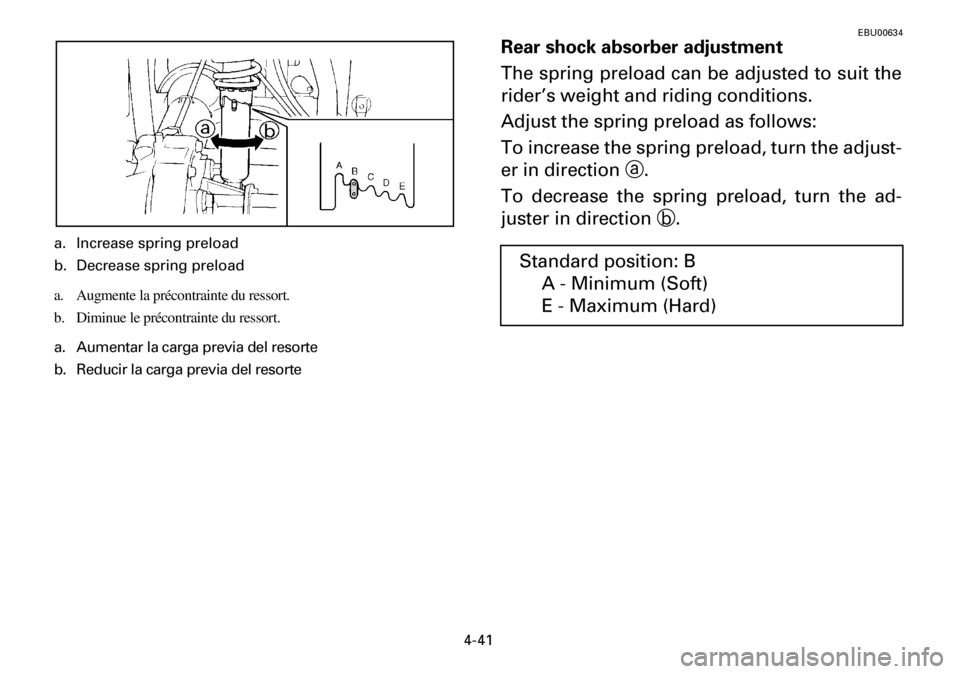

Rear shock absorber adjustment
The spring preload can be adjusted to suit the
rider’s weight and riding conditions.
Adjust the spring preload as follows:
To increase the spring preload, turn the adjust-
er in direction a.
To decrease the spring preload, turn the ad-
juster in direction b.
Standard position: B
A - Minimum (Soft)
E - Maximum (Hard)
a. Increase spring preload
b. Decrease spring preload
a. Augmente la précontrainte du ressort.
b. Diminue le précontrainte du ressort.
a. Aumentar la carga previa del resorte
b. Reducir la carga previa del resorte
