INSP
ADJ
2. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges
Lösungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
ACHTUNG:
Darauf achten, dass der Filter-
einsatz beim Ausdrükken nicht
verdreht wird.
Ein Überschuss an Lösungsmit-
tel-Rückständen kann Startprob-
leme verursachen.
3. Kontrollieren:
Luftfiltereinsatz
Beschädigt → Erneuern.
4. Auftragen:
Hochwertiges Schaumfilteröl
o. Ä. (auf den Filtereinsatz).
HINWEIS:
Überschüssiges Öl ausdrücken. Der
Filtereinsatz sollte lediglich feucht,
nicht triefend nass sein.
5. Montieren:
Filterrahmen 1
HINWEIS:
Die Haltenase a am Filterrahmen in
die entsprechende Bohrung b im
Luftfiltereinsatz einsetzen.
6. Auftragen:
Lithiumseifenfett
(auf die Passfläche a des Fil-
tereinsatzes). 2. Nettoyer:
Elément du boîtier de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
3. Contrôler:
Elément du boîtier de filtre à air
Endommagement → Remplacer.
4. Appliquer:
Huile pour filtre à air mousse ou
huile équivalente sur l’élément.
N.B.:
Comprimer pour éliminer l’excès
d’huile. L’élément doit être humide mais
sans excès.
5. Monter:
Guide de filtre à air 1
N.B.:
Aligner la saillie a du guide de filtre à
air et le trou b de l’élément du boîtier
de filtre à air.
6. Appliquer:
graisse à savon de lithium
Sur la surface de contact a de
l’élément du boîtier de filtre à air.2. Pulire:
Cartuccia del filtro dell’aria
Pulire con un solvente.
NOTA:
Dopo la pulizia, togliere il solvente in
eccesso premendo la cartuccia.
ATTENZIONE:
Non strizzare la cartuccia.
Troppo solvente nella cartuccia può
rallentare l’avviamento.
3. Controllare:
Cartuccia del filtro dell’aria
Danno → Sostituire.
4. Applicare:
Olio schiuma filtro aria o un pro-
dotto equivalente.
NOTA:
Premere la cartuccia per togliere l’olio in
eccesso. La cartuccia deve essere umida,
ma non troppo bagnata.
5. Installare:
Guida del filtro dell’aria 1
NOTA:
Allineare la sporgenza a della guida del
filtro dell’aria con il foro b della cartuc-
cia del filtro dell’aria.
6. Applicare:
Grasso a base di sapone di litio
Sulla superficie di contatto a
della cartuccia del filtro dell’aria.

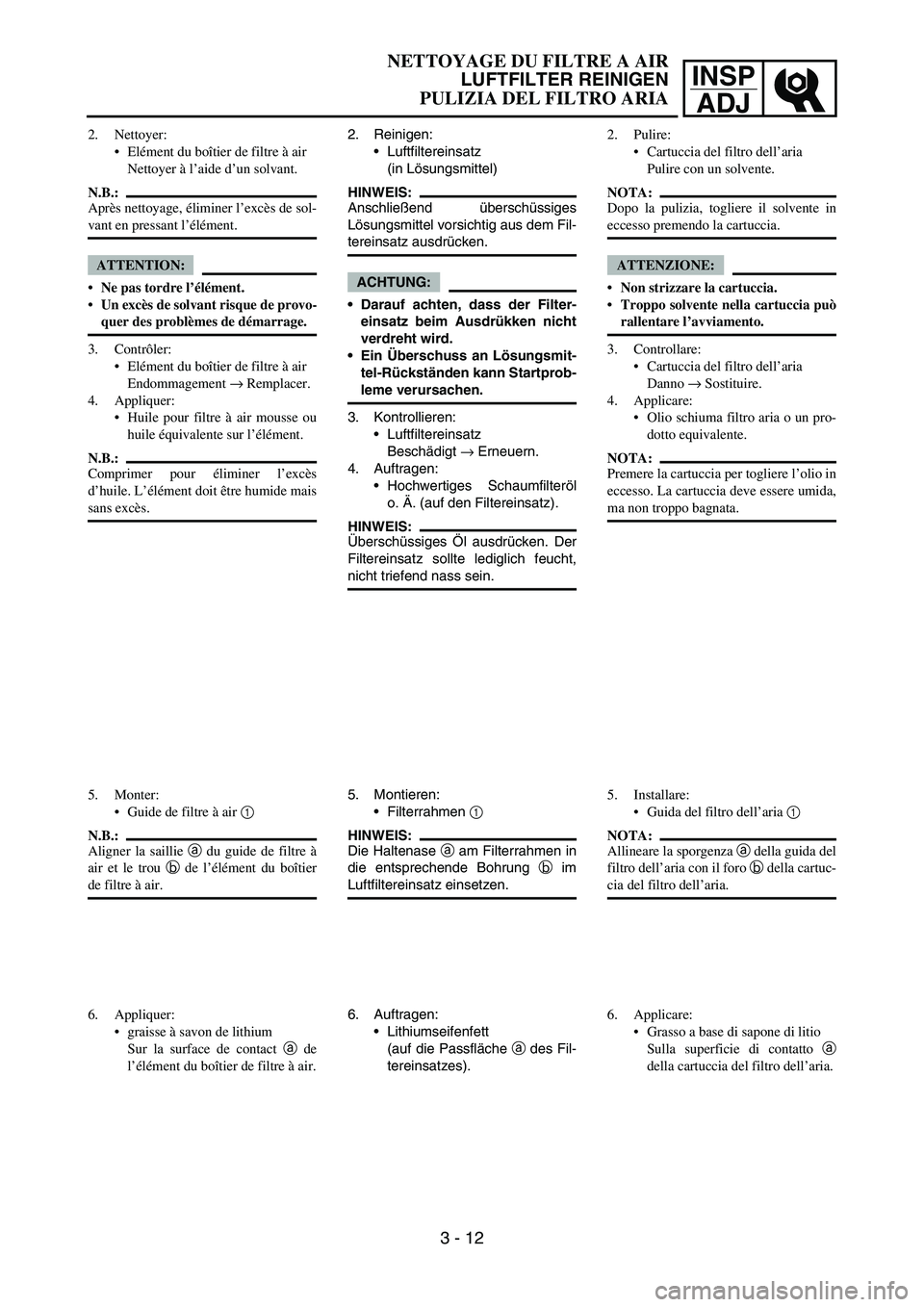

NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
PULIZIA DEL FILTRO ARIA
3 - 12

3 - 13
INSP
ADJ
7. Install:
Air filter element 1
Washer
Fitting bolt
NOTE:
Align the projection a on filter guide with the
hole b in air filter case.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
ENGINE OIL LEVEL INSPECTION
1. Start the engine, warm it up for several
minutes, and then turn off the engine and
wait for five minutes.
2. Place the machine on a level place and
hold it up on upright position by placing the
suitable stand under the engine.
3. Inspect:
Oil level
Oil should be up to the full level in the
check window 1.
Level check window is not full. → Add
0.2 L (0.18 Imp qt, 0.21 US qt) of oil.
1
1
ENGINE OIL LEVEL INSPECTION

INSP
ADJ

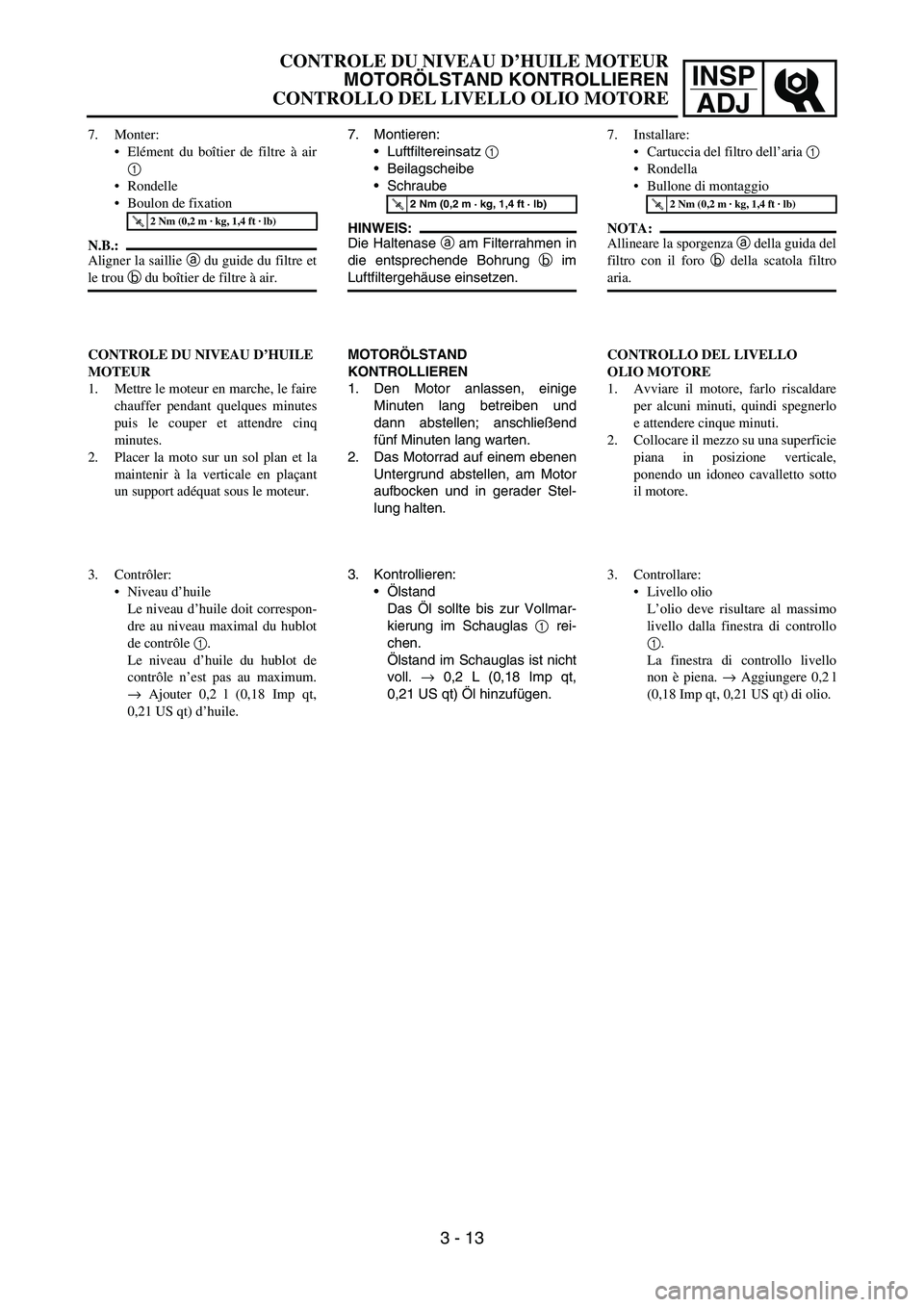

7. Montieren:
Luftfiltereinsatz 1
Beilagscheibe
Schraube
HINWEIS:
Die Haltenase a am Filterrahmen in
die entsprechende Bohrung b im
Luftfiltergehäuse einsetzen.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
MOTORÖLSTAND
KONTROLLIEREN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen; anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Kontrollieren:
Ölstand
Das Öl sollte bis zur Vollmar-
kierung im Schauglas 1 rei-
chen.
Ölstand im Schauglas ist nicht
voll. → 0,2 L (0,18 Imp qt,
0,21 US qt) Öl hinzufügen. 7. Monter:
Elément du boîtier de filtre à air
1
Rondelle
Boulon de fixation
N.B.:
Aligner la saillie a du guide du filtre et
le trou b du boîtier de filtre à air.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
CONTROLE DU NIVEAU D’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Contrôler:
Niveau d’huile
Le niveau d’huile doit correspon-
dre au niveau maximal du hublot
de contrôle 1.
Le niveau d’huile du hublot de
contrôle n’est pas au maximum.
→ Ajouter 0,2 l (0,18 Imp qt,
0,21 US qt) d’huile.7. Installare:
Cartuccia del filtro dell’aria 1
Rondella
Bullone di montaggio
NOTA:
Allineare la sporgenza a della guida del
filtro con il foro b della scatola filtro
aria.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
CONTROLLO DEL LIVELLO
OLIO MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale,
ponendo un idoneo cavalletto sotto
il motore.
3. Controllare:
Livello olio
L’olio deve risultare al massimo
livello dalla finestra di controllo
1.
La finestra di controllo livello
non è piena. → Aggiungere 0,2 l
(0,18 Imp qt, 0,21 US qt) di olio.
CONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
CONTROLLO DEL LIVELLO OLIO MOTORE
3 - 13

3 - 14
INSP
ADJ

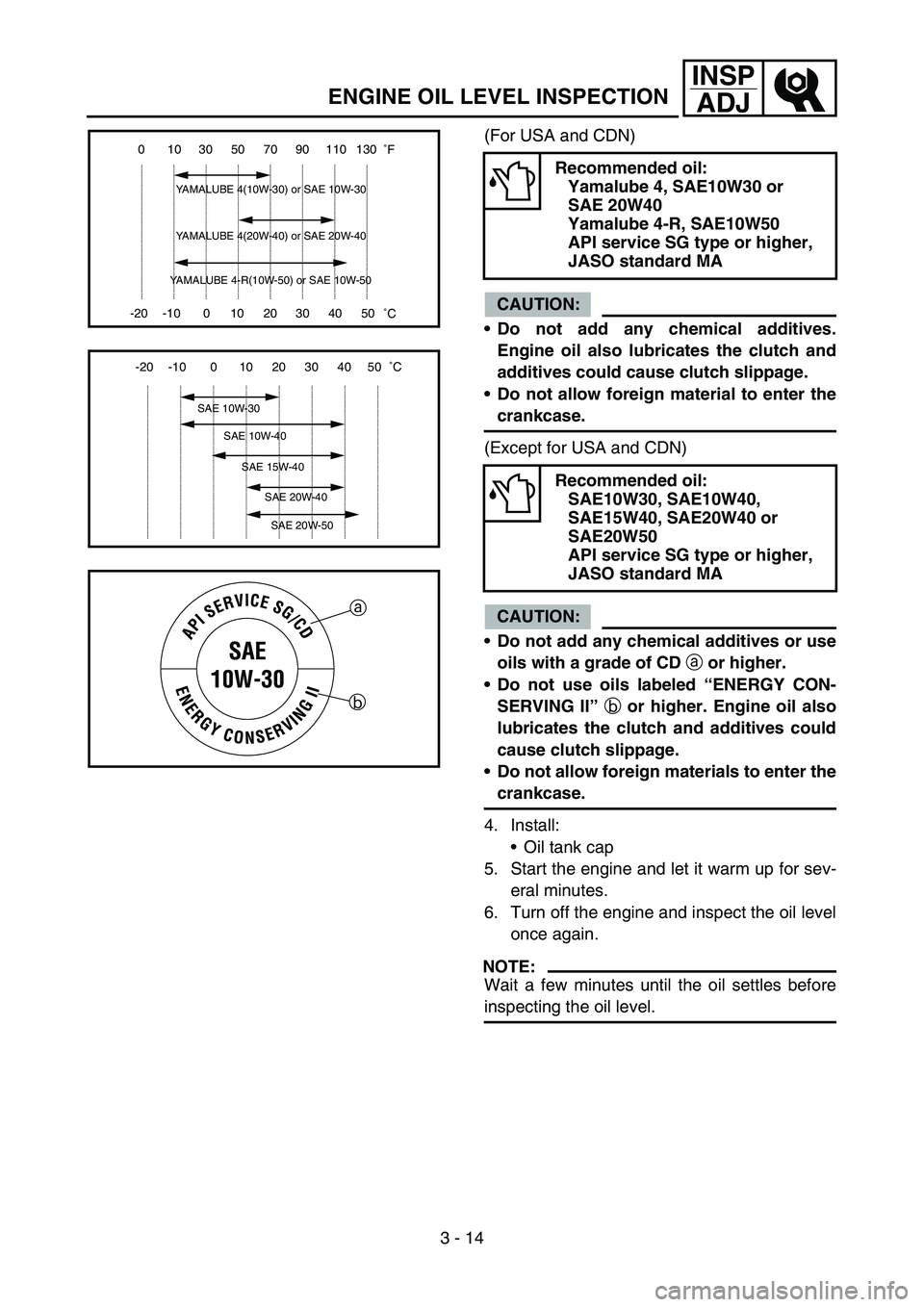

ENGINE OIL LEVEL INSPECTION
(For USA and CDN)
CAUTION:
Do not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
Do not allow foreign material to enter the
crankcase.
(Except for USA and CDN)
CAUTION:
Do not add any chemical additives or use
oils with a grade of CD
a or higher.
Do not use oils labeled “ENERGY CON-
SERVING II”
b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
Do not allow foreign materials to enter the
crankcase.
4. Install:
Oil tank cap
5. Start the engine and let it warm up for sev-
eral minutes.
6. Turn off the engine and inspect the oil level
once again.
NOTE:
Wait a few minutes until the oil settles before
inspecting the oil level.
Recommended oil:
Yamalube 4, SAE10W30 or
SAE 20W40
Yamalube 4-R, SAE10W50
API service SG type or higher,
JASO standard MA
Recommended oil:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40 or
SAE20W50
API service SG type or higher,
JASO standard MA
-20 -10 0 10 20 30 40 50
˚C 0 10 30 50 70 90 110 130
˚F
YAMALUBE 4(10W-30) or SAE 10W-30
YAMALUBE 4(20W-40) or SAE 20W-40
YAMALUBE 4-R(10W-50) or SAE 10W-50
-20 -10 0 10 20 30 40 50
˚C
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40
SAE 20W-50
a
b

INSP
ADJ
(USA und CDN)
ACHTUNG:
Keine Additive beimischen! Da
das Motoröl auch zur Schmie-
rung der Kupplung dient, kön-
nen Zusätze zu
Kupplungsrutschen führen.
Darauf achten, dass keine
Fremdkörper in das Kurbelge-
häuse gelangen.
(Nicht USA und CDN)
ACHTUNG:
Keine Additive beimischen oder
Öle mit einer Dieselspezifika-
tion “…/CD” a oder höherwertig
verwenden.
Keine Öle der Klasse “ENERGY
CONSERVING II” b oder höher-
wertig verwenden. Da das
Motoröl auch zur Schmierung
der Kupplung dient, können
Zusätze zu Kupplungsrutschen
führen.
Darauf achten, dass keine
Fremdkörper in das Kurbelge-
häuse gelangen.
4. Montieren:
Öltankverschluss
5. Den Motor anlassen und einige
Minuten lang betreiben.
6. Den Motor abstellen und den
Ölstand erneut kontrollieren.
HINWEIS:
Vor der Ölstandkontrolle einige Minuten
warten, damit sich das Öl setzen kann.
Empfohlene Ölsorte:
Yamalube 4,
SAE10W30 oder
SAE20W40
Yamalube 4-R,
SAE10W50
API Service, Sorte SG
oder höher/JASO MA
Empfohlene Ölsorte:
SAE10W30,
SAE10W40,
SAE15W40,
SAE20W40 oder
SAE20W50
API Service, Sorte SG
oder höher/JASO MA

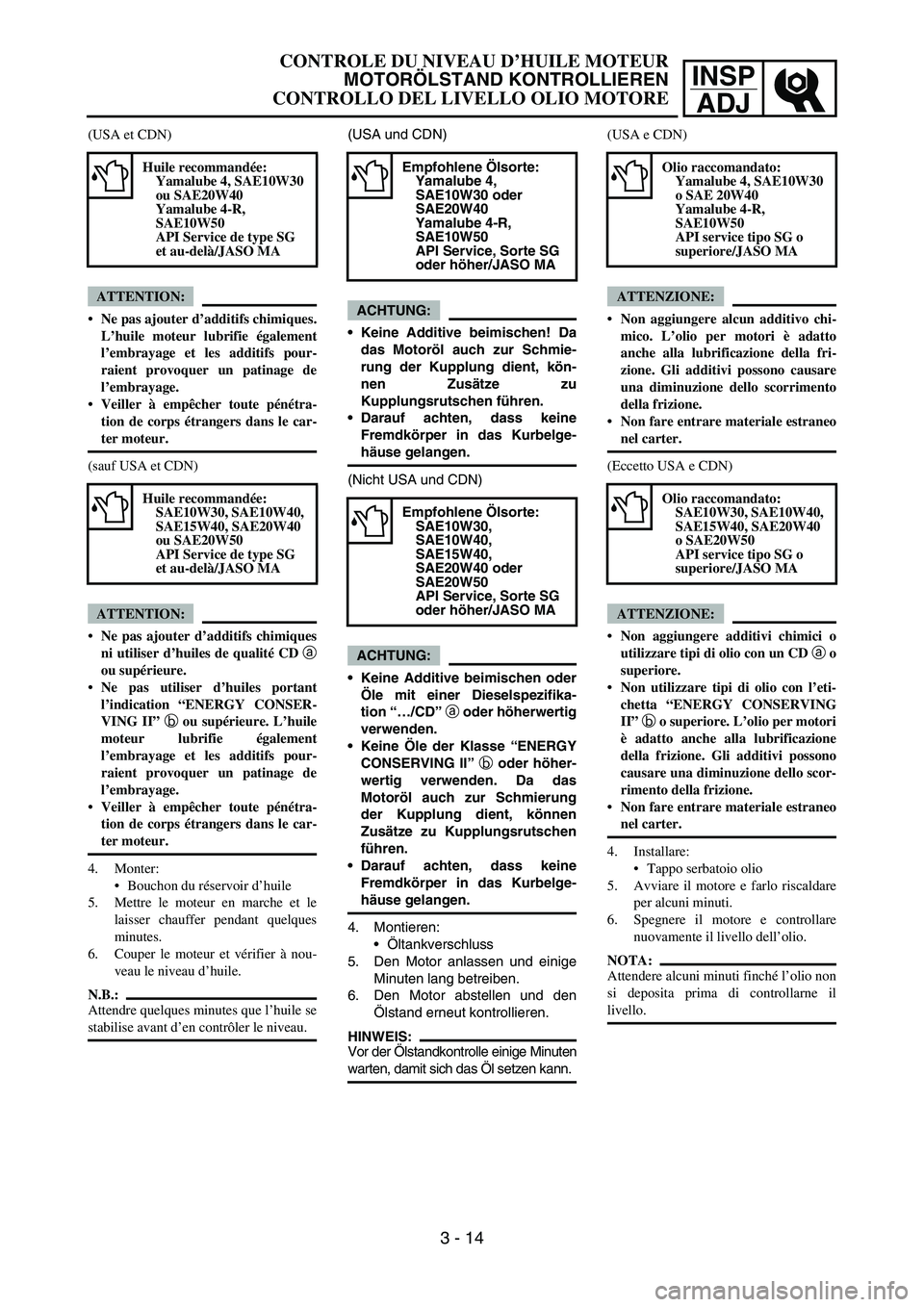

(USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques.
L’huile moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
(sauf USA et CDN)
ATTENTION:
Ne pas ajouter d’additifs chimiques
ni utiliser d’huiles de qualité CD a
ou supérieure.
Ne pas utiliser d’huiles portant
l’indication “ENERGY CONSER-
VING II” b ou supérieure. L’huile
moteur lubrifie également
l’embrayage et les additifs pour-
raient provoquer un patinage de
l’embrayage.
Veiller à empêcher toute pénétra-
tion de corps étrangers dans le car-
ter moteur.
4. Monter:
Bouchon du réservoir d’huile
5. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
6. Couper le moteur et vérifier à nou-
veau le niveau d’huile.
N.B.:
Attendre quelques minutes que l’huile se
stabilise avant d’en contrôler le niveau.
Huile recommandée:
Yamalube 4, SAE10W30
ou SAE20W40
Yamalube 4-R,
SAE10W50
API Service de type SG
et au-delà/JASO MA
Huile recommandée:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40
ou SAE20W50
API Service de type SG
et au-delà/JASO MA
(USA e CDN)
ATTENZIONE:
Non aggiungere alcun additivo chi-
mico. L’olio per motori è adatto
anche alla lubrificazione della fri-
zione. Gli additivi possono causare
una diminuzione dello scorrimento
della frizione.
Non fare entrare materiale estraneo
nel carter.
(Eccetto USA e CDN)
ATTENZIONE:
Non aggiungere additivi chimici o
utilizzare tipi di olio con un CD a o
superiore.
Non utilizzare tipi di olio con l’eti-
chetta “ENERGY CONSERVING
II” b o superiore. L’olio per motori
è adatto anche alla lubrificazione
della frizione. Gli additivi possono
causare una diminuzione dello scor-
rimento della frizione.
Non fare entrare materiale estraneo
nel carter.
4. Installare:
Tappo serbatoio olio
5. Avviare il motore e farlo riscaldare
per alcuni minuti.
6. Spegnere il motore e controllare
nuovamente il livello dell’olio.
NOTA:
Attendere alcuni minuti finché l’olio non
si deposita prima di controllarne il
livello.
Olio raccomandato:
Yamalube 4, SAE10W30
o SAE 20W40
Yamalube 4-R,
SAE10W50
API service tipo SG o
superiore/JASO MA
Olio raccomandato:
SAE10W30, SAE10W40,
SAE15W40, SAE20W40
o SAE20W50
API service tipo SG o
superiore/JASO MA
CONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
CONTROLLO DEL LIVELLO OLIO MOTORE
3 - 14

3 - 15
INSP
ADJ

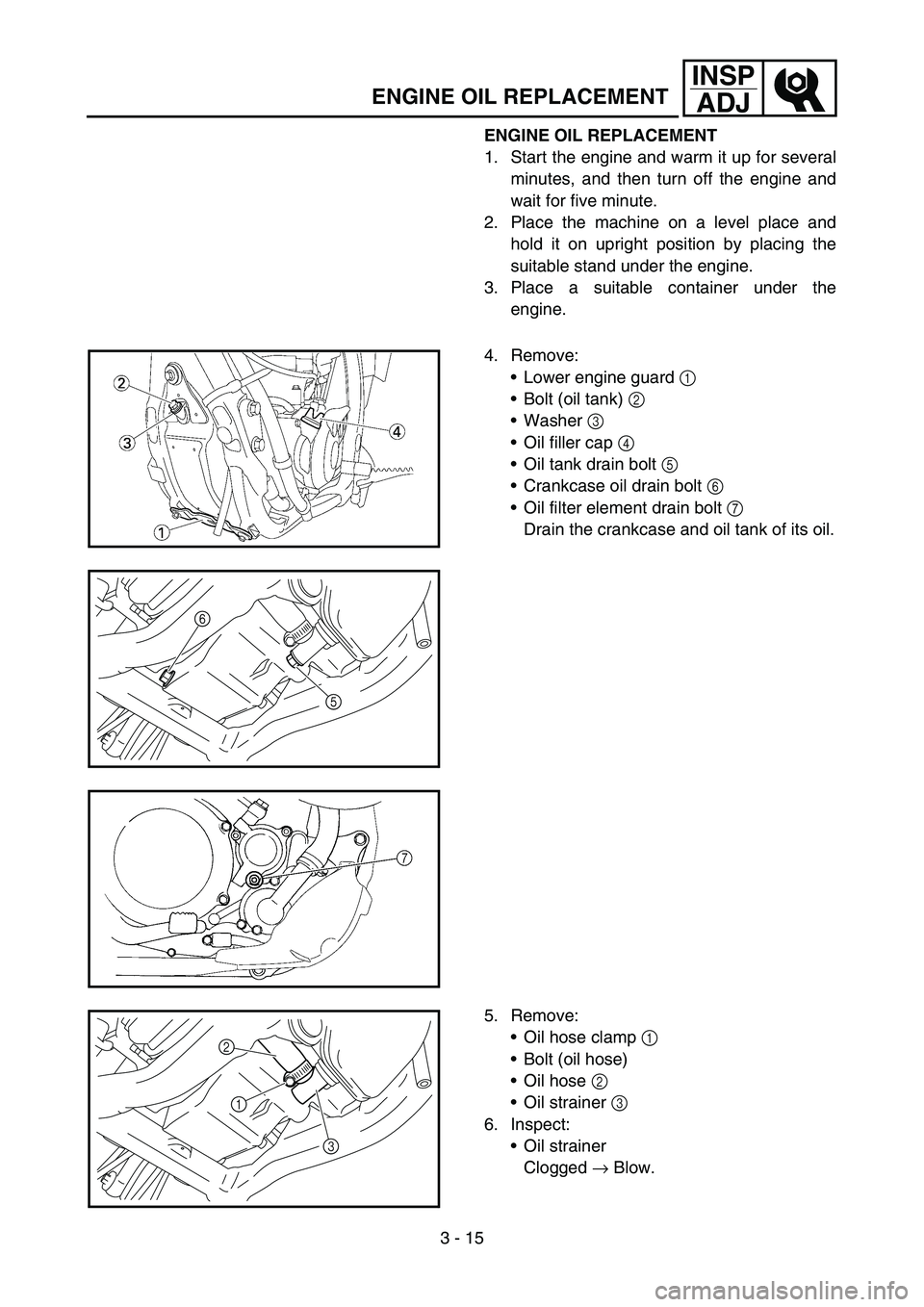

ENGINE OIL REPLACEMENT
ENGINE OIL REPLACEMENT
1. Start the engine and warm it up for several
minutes, and then turn off the engine and
wait for five minute.
2. Place the machine on a level place and
hold it on upright position by placing the
suitable stand under the engine.
3. Place a suitable container under the
engine.
4. Remove:
Lower engine guard 1
Bolt (oil tank) 2
Washer 3
Oil filler cap 4
Oil tank drain bolt 5
Crankcase oil drain bolt 6
Oil filter element drain bolt 7
Drain the crankcase and oil tank of its oil.
6
5
5. Remove:
Oil hose clamp 1
Bolt (oil hose)
Oil hose 2
Oil strainer 3
6. Inspect:
Oil strainer
Clogged → Blow.
3 1 2

INSP
ADJ
MOTORÖL WECHSELN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen; anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den
Motor stellen.
4. Demontieren:
Motorschutz unten 1
Schraube (Öltank) 2
Beilagscheibe 3
Öleinfüllverschluss 4
Öltank-Ablassschraube 5
Ölablassschraube 6 am Kur-
belgehäuse
Ölfilter-Ablassschraube 7
Das Öl aus dem Kurbelge-
häuse und Öltank ablassen.
5. Demontieren:
Ölschlauchschelle 1
Ölschlauch-Schraube
Ölschlauch 2
Ölsieb 3
6. Kontrollieren:
Ölsieb
Verstopft

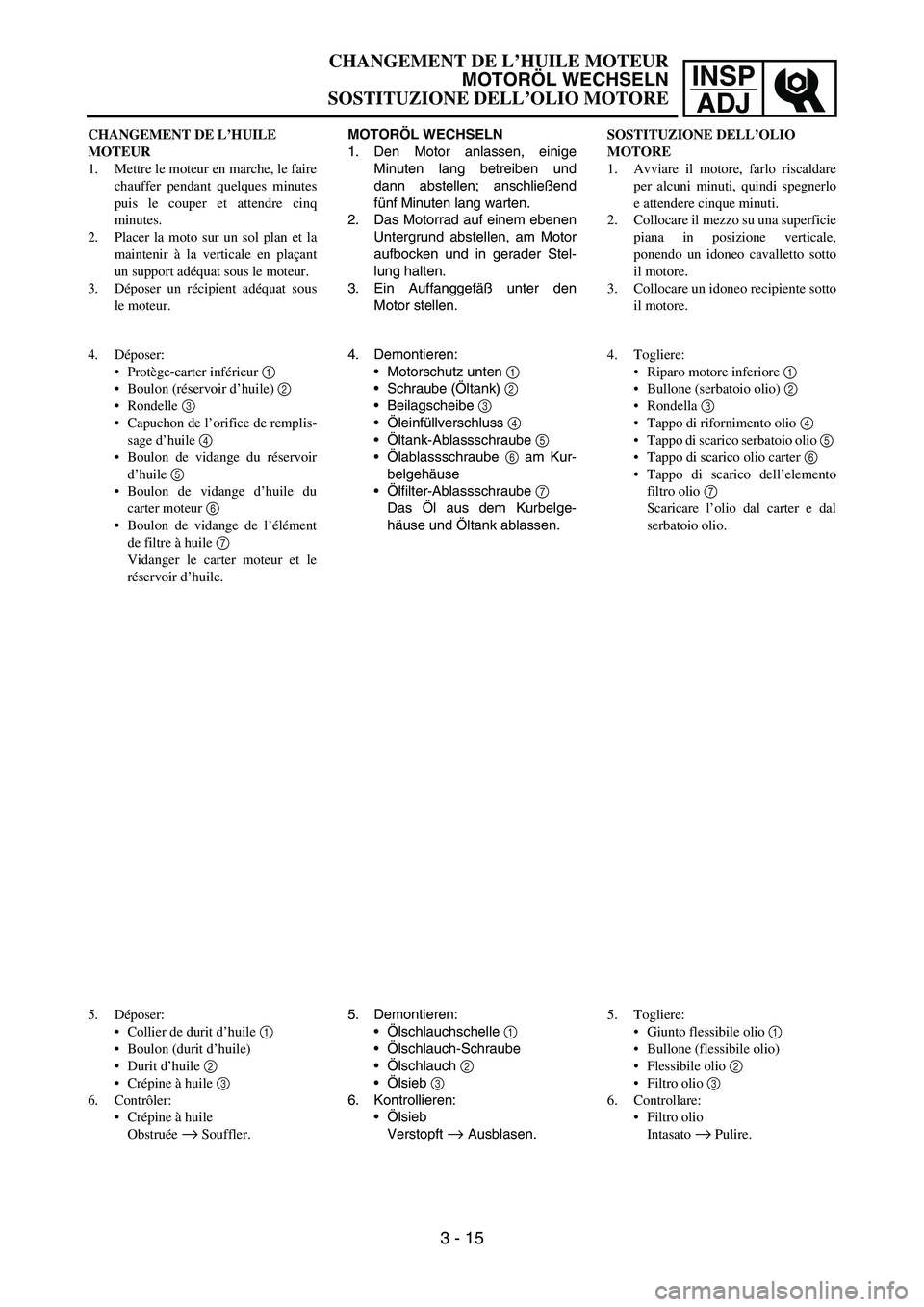

→ Ausblasen. CHANGEMENT DE L’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer un récipient adéquat sous
le moteur.
4. Déposer:
Protège-carter inférieur 1
Boulon (réservoir d’huile) 2
Rondelle 3
Capuchon de l’orifice de remplis-
sage d’huile 4
Boulon de vidange du réservoir
d’huile 5
Boulon de vidange d’huile du
carter moteur 6
Boulon de vidange de l’élément
de filtre à huile 7
Vidanger le carter moteur et le
réservoir d’huile.
5. Déposer:
Collier de durit d’huile 1
Boulon (durit d’huile)
Durit d’huile 2
Crépine à huile 3
6. Contrôler:
Crépine à huile
Obstruée → Souffler.SOSTITUZIONE DELL’OLIO
MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale,
ponendo un idoneo cavalletto sotto
il motore.
3. Collocare un idoneo recipiente sotto
il motore.
4. Togliere:
Riparo motore inferiore 1
Bullone (serbatoio olio) 2
Rondella 3
Tappo di rifornimento olio 4
Tappo di scarico serbatoio olio 5
Tappo di scarico olio carter 6
Tappo di scarico dell’elemento
filtro olio 7
Scaricare l’olio dal carter e dal
serbatoio olio.
5. Togliere:
Giunto flessibile olio 1
Bullone (flessibile olio)
Flessibile olio 2
Filtro olio 3
6. Controllare:
Filtro olio
Intasato → Pulire.
CHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
3 - 15

3 - 16
INSP
ADJ
ENGINE OIL REPLACEMENT
7. If the oil filter is to be replaced during this
oil change, remove the following parts and
reinstall them.
8. Install:
O-ring 1
Oil strainer 2
Oil hose
Bolt (oil hose)
Oil hose clamp
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Oil tank drain bolt
Lower engine guard
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil filler cap
Washer (oil tank)
Bolt (oil tank)
13. Check:
Engine oil level Replacement steps:
Remove the oil filter element cover 1 and
oil filter element 2.
Check the O-rings 3, if cracked or dam-
aged, replace them with a new one.
Install the oil filter element and oil filter ele-
ment cover.
T R..
Oil filter element cover:
10 Nm (1.0 m  kg, 7.2 ft  lb)
Oil quantity:
Periodic oil change:
1.05 L (0.92 Imp qt, 1.11 US qt)
With oil filter replacement:
1.15 L (1.01 Imp qt, 1.22 US qt)
Total amount:
1.30 L (1.14 Imp qt, 1.37 US qt)
1
2
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)

INSP
ADJ
7. Falls der Ölfilter beim Ölwechsel
zu erneuern ist, folgende Bau-
teile demontieren und anschlie-
ßend wieder montieren.
8. Montieren:
O-Ring 1
Ölsieb 2
Ölschlauch
Ölschlauch-Schraube
Ölschlauchschelle
9. Montieren:
Kupferscheibe
Ölfilter-Ablassschraube
Ölablassschraube am Kurbel-
gehäuse
Öltank-Ablassschraube
Motorschutz unten
10. Einfüllen:
Motoröl
11. Kontrollieren:
Undichtigkeiten
12. Montieren:
Öl-Einfüllverschluss
Beilagscheibe (Öltank)
Schraube (Öltank)
13. Kontrollieren:
Motorölstand Arbeitsvorgang:
Den Ölfilter-Gehäusedeckel 1
demontieren und den Ölfilter-
einsatz 2 herausnehmen.
Die O-Ringe 3 kontrollieren
und, falls rissig oder beschä-
digt, erneuern.
Den Ölfiltereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Ölleinfüllmenge:
Ölwechsel ohne
Filterwechsel:
1,05 L
(0,92 Imp qt,
1,11 US qt)
Ölwechsel mit
Filterwechsel:
1,15 L
(1,01 Imp qt,
1,22 US qt)
Gesamtmenge:
1,30 L
(1,14 Imp qt,
1,37 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

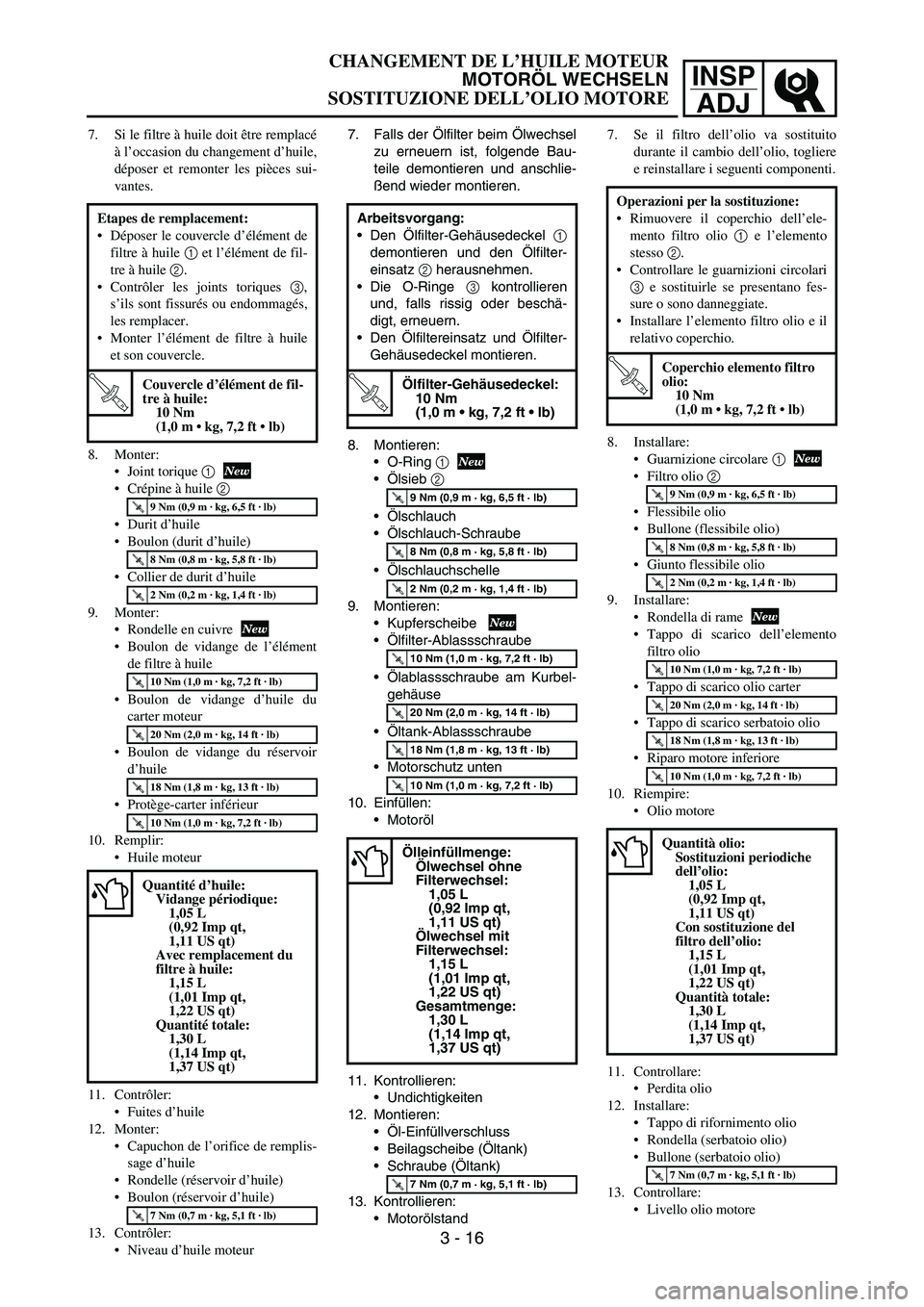

7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
8. Monter:
Joint torique 1
Crépine à huile 2
Durit d’huile
Boulon (durit d’huile)
Collier de durit d’huile
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange du réservoir
d’huile
Protège-carter inférieur
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Capuchon de l’orifice de remplis-
sage d’huile
Rondelle (réservoir d’huile)
Boulon (réservoir d’huile)
13. Contrôler:
Niveau d’huile moteur Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de fil-
tre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quantité d’huile:
Vidange périodique:
1,05 L
(0,92 Imp qt,
1,11 US qt)
Avec remplacement du
filtre à huile:
1,15 L
(1,01 Imp qt,
1,22 US qt)
Quantité totale:
1,30 L
(1,14 Imp qt,
1,37 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
7. Se il filtro dell’olio va sostituito
durante il cambio dell’olio, togliere
e reinstallare i seguenti componenti.
8. Installare:
Guarnizione circolare 1
Filtro olio 2
Flessibile olio
Bullone (flessibile olio)
Giunto flessibile olio
9. Installare:
Rondella di rame
Tappo di scarico dell’elemento
filtro olio
Tappo di scarico olio carter
Tappo di scarico serbatoio olio
Riparo motore inferiore
10. Riempire:
Olio motore
11. Controllare:
Perdita olio
12. Installare:
Tappo di rifornimento olio
Rondella (serbatoio olio)
Bullone (serbatoio olio)
13. Controllare:
Livello olio motore Operazioni per la sostituzione:
Rimuovere il coperchio dell’ele-
mento filtro olio 1 e l’elemento
stesso 2.
Controllare le guarnizioni circolari
3 e sostituirle se presentano fes-
sure o sono danneggiate.
Installare l’elemento filtro olio e il
relativo coperchio.
T R..
Coperchio elemento filtro
olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quantità olio:
Sostituzioni periodiche
dell’olio:
1,05 L
(0,92 Imp qt,
1,11 US qt)
Con sostituzione del
filtro dell’olio:
1,15 L
(1,01 Imp qt,
1,22 US qt)
Quantità totale:
1,30 L
(1,14 Imp qt,
1,37 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
3 - 16

3 - 17
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure check bolt
1.
Start the engine and keep it idling until oil
starts to seep from the oil pressure check
bolt. If no oil comes out after one minute,
turn the engine off so it will not seize.
Check oil passages and oil pump for dam-
age or leakage.
Start the engine after solving the prob-
lem(s) and recheck the oil pressure.
Tighten the oil pressure check bolt.
T R..
Oil pressure check bolt:
10 Nm (1.0 m  kg, 7.2 ft  lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw 1
* Except for USA and CDNAdjustment steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Turn in the pilot screw until it is lightly
seated.
Turn out the pilot screw by the factory-set
number of turns.
Pilot screw (example):
1-7/8 turns out
* 2-1/8 turns out
OIL PRESSURE INSPECTION/
PILOT SCREW ADJUSTMENT
