INSP
ADJ

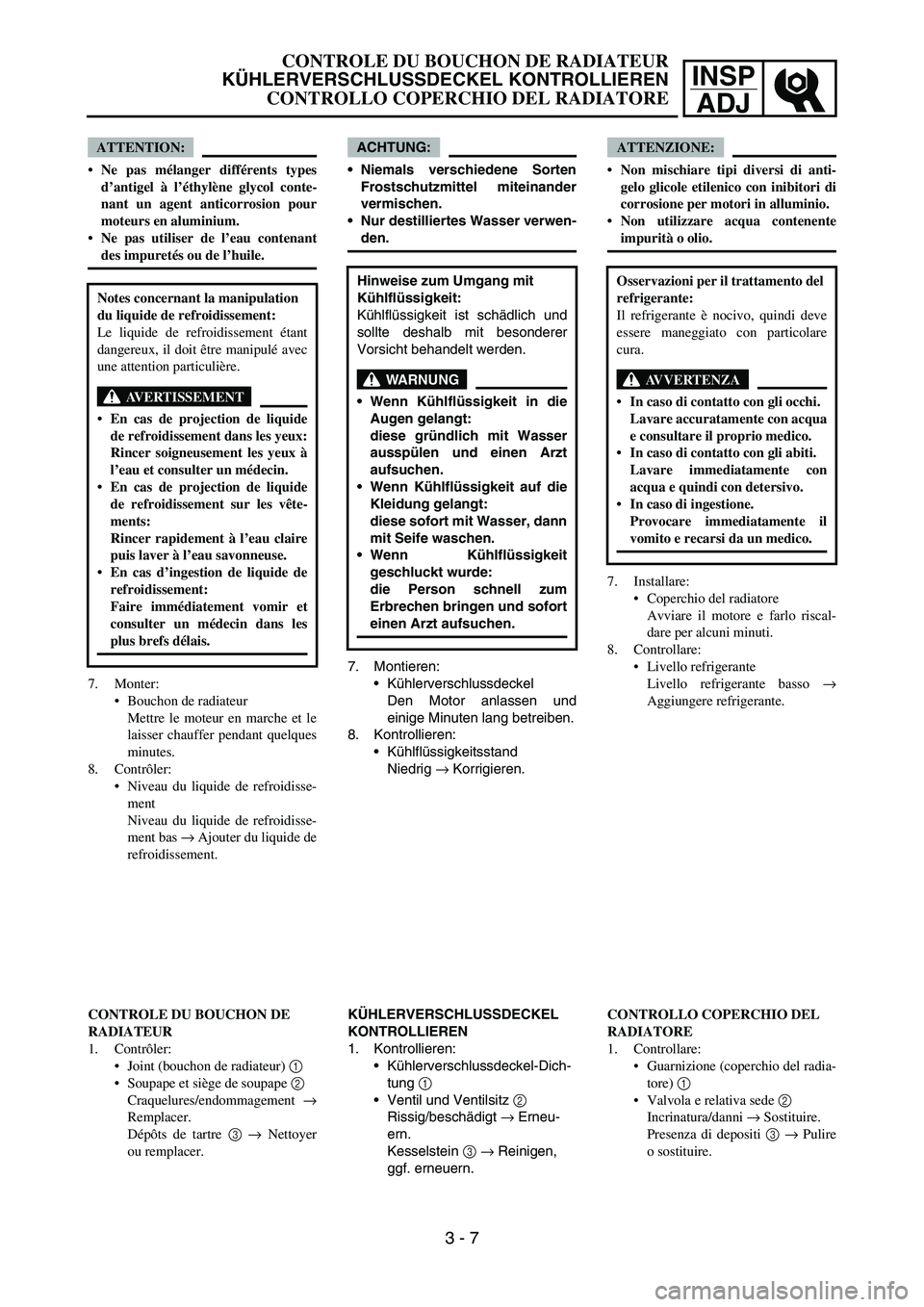

ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Nur destilliertes Wasser verwen-
den.
7. Montieren:
Kühlerverschlussdeckel
Den Motor anlassen und
einige Minuten lang betreiben.
8. Kontrollieren:
Kühlflüssigkeitsstand
Niedrig → Korrigieren. Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt:
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt:
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde:
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlussdeckel-Dich-
tung 1
Ventil und Ventilsitz 2
Rissig/beschädigt → Erneu-
ern.
Kesselstein 3 → Reinigen,
ggf. erneuern.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
7. Monter:
Bouchon de radiateur
Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
8. Contrôler:
Niveau du liquide de refroidisse-
ment
Niveau du liquide de refroidisse-
ment bas → Ajouter du liquide de
refroidissement. Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux:
Rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments:
Rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
Faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
ATTENZIONE:
Non mischiare tipi diversi di anti-
gelo glicole etilenico con inibitori di
corrosione per motori in alluminio.
Non utilizzare acqua contenente
impurità o olio.
7. Installare:
Coperchio del radiatore
Avviare il motore e farlo riscal-
dare per alcuni minuti.
8. Controllare:
Livello refrigerante
Livello refrigerante basso →
Aggiungere refrigerante. Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo, quindi deve
essere maneggiato con particolare
cura.
AVVERTENZA
In caso di contatto con gli occhi.
Lavare accuratamente con acqua
e consultare il proprio medico.
In caso di contatto con gli abiti.
Lavare immediatamente con
acqua e quindi con detersivo.
In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
CONTROLLO COPERCHIO DEL
RADIATORE
1. Controllare:
Guarnizione (coperchio del radia-
tore) 1
Valvola e relativa sede 2
Incrinatura/danni → Sostituire.
Presenza di depositi 3 → Pulire
o sostituire.
CONTROLE DU BOUCHON DE RADIATEUR
KÜHLERVERSCHLUSSDECKEL KONTROLLIEREN
CONTROLLO COPERCHIO DEL RADIATORE
3 - 7

3 - 8
INSP

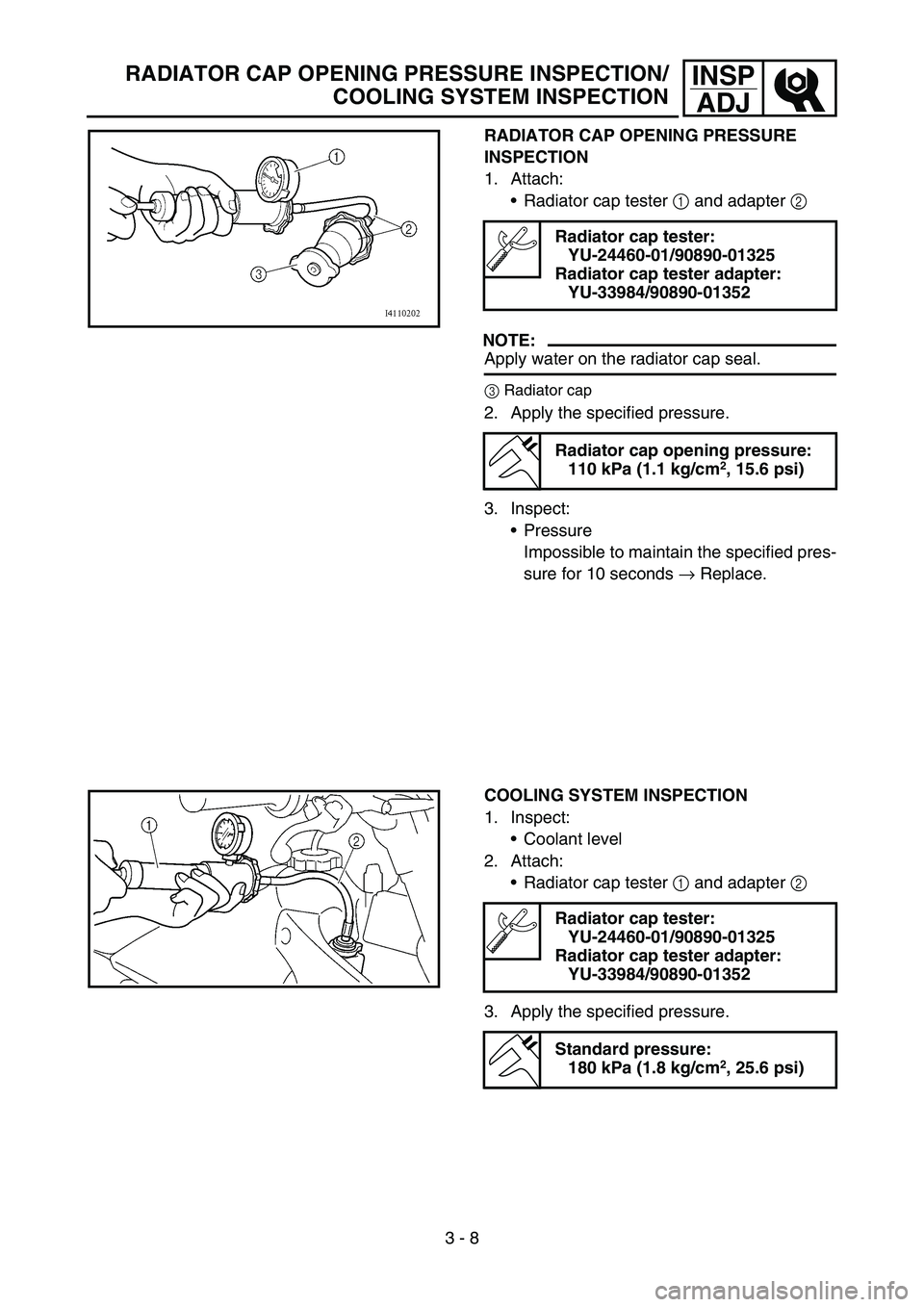

ADJRADIATOR CAP OPENING PRESSURE INSPECTION/
COOLING SYSTEM INSPECTION
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
Pressure
Impossible to maintain the specified pres-
sure for 10 seconds → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester 1 and adapter 2
3. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)

INSP
ADJ
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät 1 und Adapter 2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlussdeckels auftragen.
3Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an → Erneu-
ern.
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschussdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlussdeckels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät 1 und Adapter 2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
Kühlerverschlussde-
ckel-Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschussdeckel-
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)

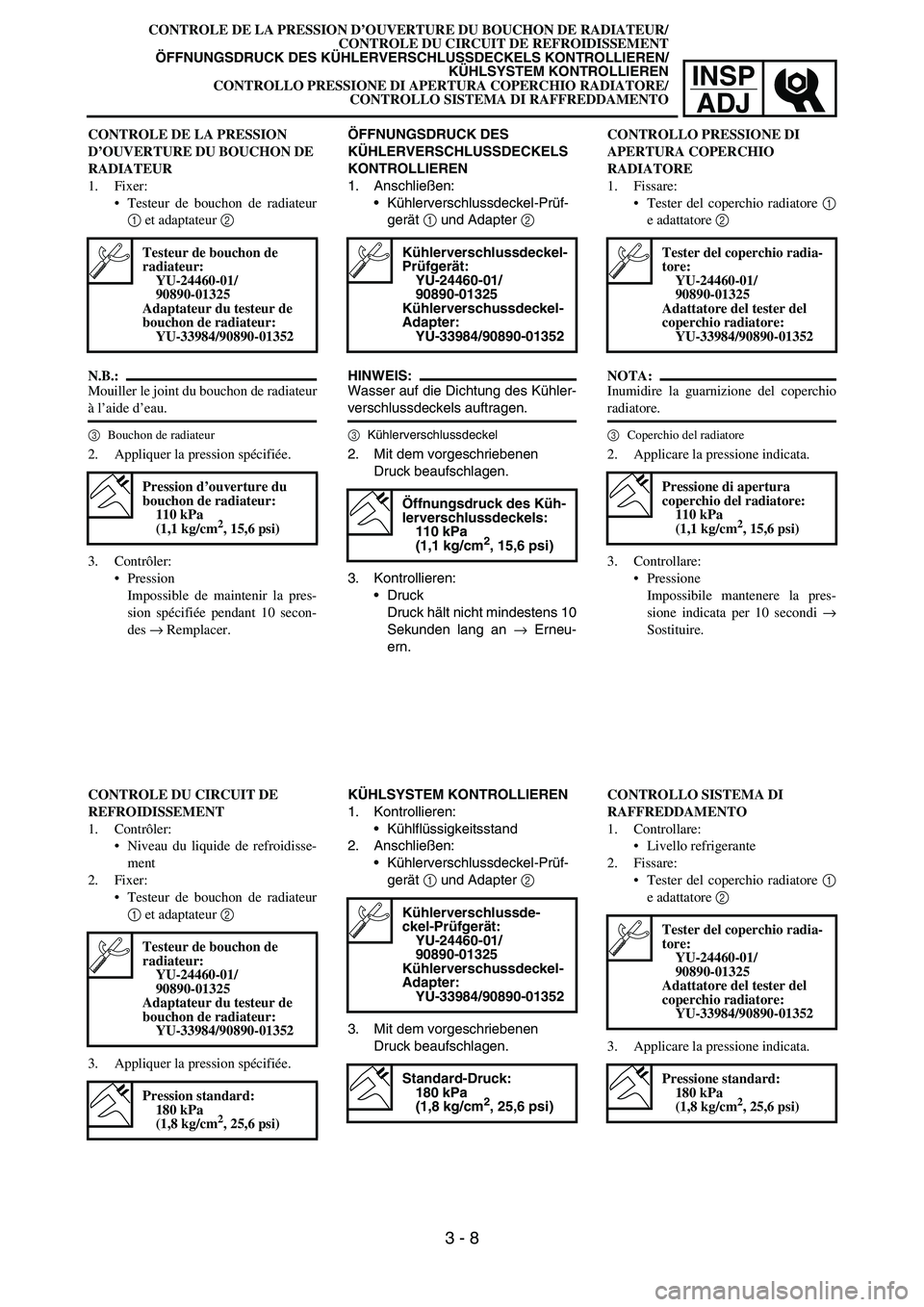

CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
CONTROLLO PRESSIONE DI
APERTURA COPERCHIO
RADIATORE
1. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
NOTA:
Inumidire la guarnizione del coperchio
radiatore.
3
Coperchio del radiatore
2. Applicare la pressione indicata.
3. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Sostituire.
Tester del coperchio radia-
tore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura
coperchio del radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
Livello refrigerante
2. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
3. Applicare la pressione indicata.
Tester del coperchio radia-
tore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DE RADIATEUR/
CONTROLE DU CIRCUIT DE REFROIDISSEMENT
ÖFFNUNGSDRUCK DES KÜHLERVERSCHLUSSDECKELS KONTROLLIEREN/
KÜHLSYSTEM KONTROLLIEREN
CONTROLLO PRESSIONE DI APERTURA COPERCHIO RADIATORE/
CONTROLLO SISTEMA DI RAFFREDDAMENTO
3 - 8

3 - 9
INSP
ADJ

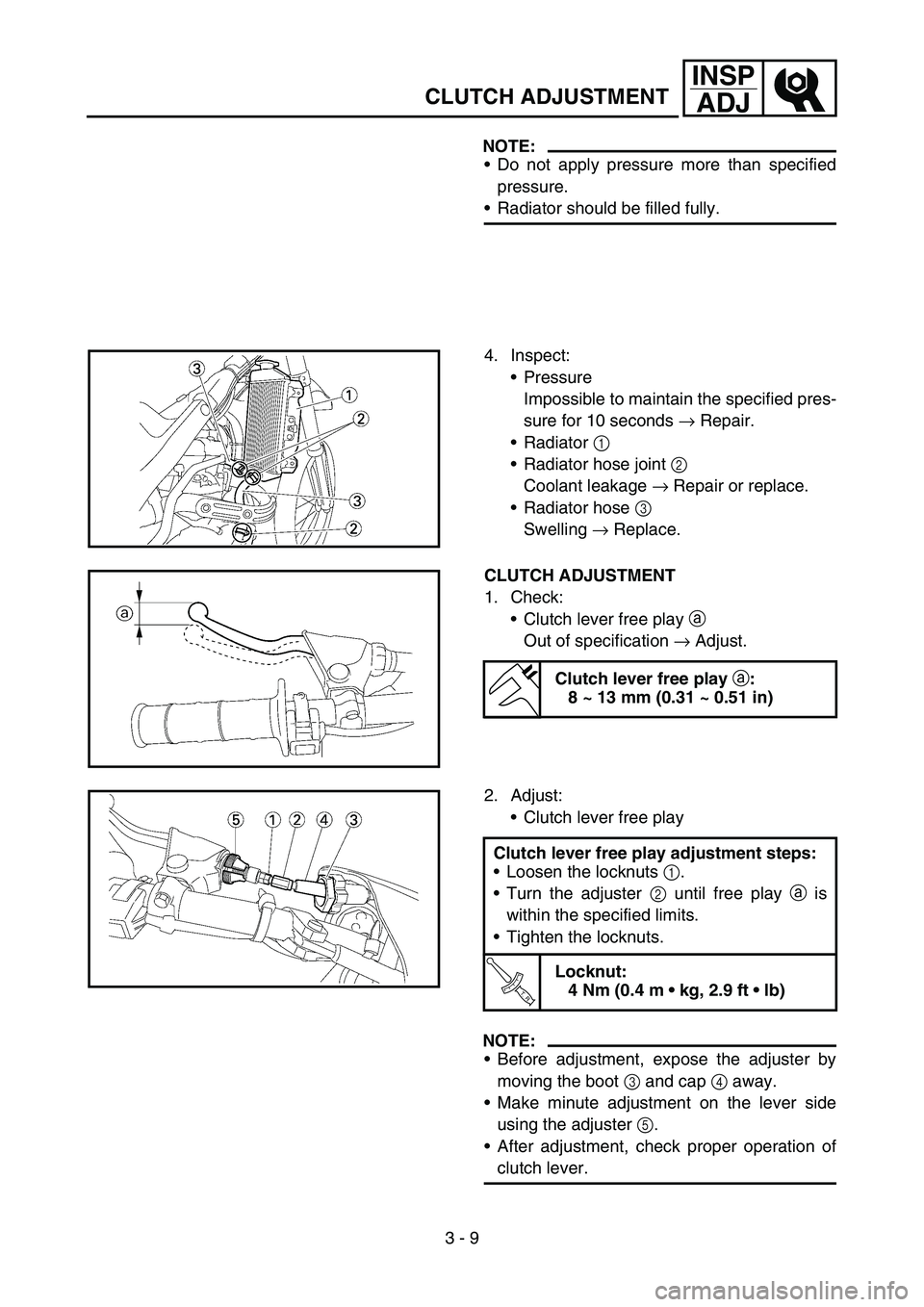

CLUTCH ADJUSTMENT
NOTE:
Do not apply pressure more than specified
pressure.
Radiator should be filled fully.
4. Inspect:
Pressure
Impossible to maintain the specified pres-
sure for 10 seconds → Repair.
Radiator 1
Radiator hose joint 2
Coolant leakage → Repair or replace.
Radiator hose 3
Swelling → Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play
a:
8 ~ 13 mm (0.31 ~ 0.51 in)
2. Adjust:
Clutch lever free play
NOTE:
Before adjustment, expose the adjuster by
moving the boot 3 and cap 4 away.
Make minute adjustment on the lever side
using the adjuster 5.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknuts 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknuts.
T R..
Locknut:
4 Nm (0.4 m  kg, 2.9 ft  lb)

INSP
ADJ
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an → Instand
setzen.
Kühler 1
Kühler-Schlauchkupplung 2
Undicht → Instand setzen, ggf.
erneuern.
Kühler-Schlauch 3
Aufgequollen → Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel a
Nicht nach Vorgabe → Einstel-
len.
Kupplungshebel-Spiel a:
8–13 mm (0,31–0,51 in)
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Vor der Einstellung die Manschette
3 und Schutzkappe 4 von der
Einstellmutter entfernen.
Die Feineinstellung hebelseitig 5
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Kupplungshebel-Spiel einstel-
len:
Die Muttern 1 lockern.
Die Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmuttern festzie-
hen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)

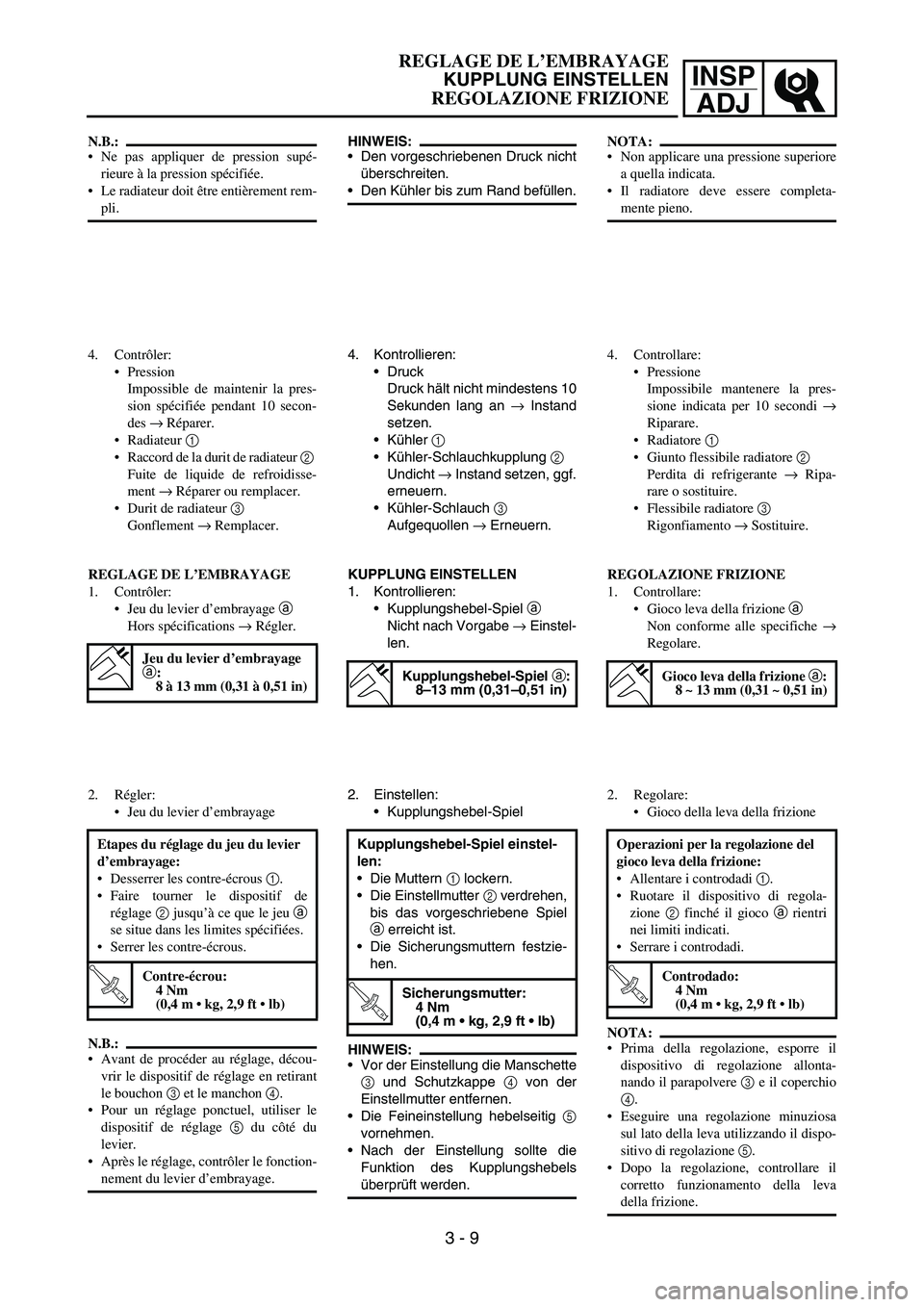

N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccord de la durit de radiateur 2
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Durit de radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
2. Régler:
Jeu du levier d’embrayage
N.B.:
Avant de procéder au réglage, décou-
vrir le dispositif de réglage en retirant
le bouchon 3 et le manchon 4.
Pour un réglage ponctuel, utiliser le
dispositif de réglage 5 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer les contre-écrous.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Non applicare una pressione superiore
a quella indicata.
Il radiatore deve essere completa-
mente pieno.
4. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Riparare.
Radiatore 1
Giunto flessibile radiatore 2
Perdita di refrigerante → Ripa-
rare o sostituire.
Flessibile radiatore 3
Rigonfiamento → Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
Gioco leva della frizione a
Non conforme alle specifiche →
Regolare.
Gioco leva della frizione a:
8 ~ 13 mm (0,31 ~ 0,51 in)
2. Regolare:
Gioco della leva della frizione
NOTA:
Prima della regolazione, esporre il
dispositivo di regolazione allonta-
nando il parapolvere 3 e il coperchio
4.
Eseguire una regolazione minuziosa
sul lato della leva utilizzando il dispo-
sitivo di regolazione 5.
Dopo la regolazione, controllare il
corretto funzionamento della leva
della frizione. Operazioni per la regolazione del
gioco leva della frizione:
Allentare i controdadi 1.
Ruotare il dispositivo di regola-
zione 2 finché il gioco a rientri
nei limiti indicati.
Serrare i controdadi.
T R..
Controdado:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
REGLAGE DE L’EMBRAYAGE
KUPPLUNG EINSTELLEN
REGOLAZIONE FRIZIONE
3 - 9

3 - 10
INSP
ADJTHROTTLE CABLE ADJUSTMENT/
THROTTLE LUBRICATION
3. Install:
Cap 1
Boot 2
NOTE:
Place the tip a of the cap in the boot.
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
2. Adjust:
Throttle grip free play
Throttle grip free play
a:
3 ~ 5 mm (0.12 ~ 0.20 in)
Throttle grip free play adjustment steps:
Slide the adjuster cover.
Loosen the locknut 1.
Turn the adjuster 2 until the specified free
play is obtained.
Tighten the locknut.
T R..
Locknut:
4 Nm (0.4 m  kg, 2.9 ft  lb)
NOTE:
Before adjusting the throttle cable free play,
the engine idle speed should be adjusted.
WARNING
After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
1 2
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap) 1
Cover (grip cap) 2
Throttle grip cap 3

INSP
ADJ
3. Montieren:
Schutzkappe 1
Manschette 2
HINWEIS:
Das obere Ende a der Schutzkappe
in die Manschette stecken.
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel a am Gasdreh-
griff
Nicht nach Vorgabe → Einstel-
len.
Gaszugspiel a am Gas-
drehgriff:
3–5 mm (0,12–0,20 in)
2. Einstellen:
Gaszugspiel am Gasdrehgriff
GASDREHGRIFF UND -ZUG
SCHMIEREN
1. Demontieren:
Schutzabdeckung (Gaszug-
Abdeckung) 1
Gaszuggehäuse-Abdeckung
2
Gaszuggehäuse 3 Gaszugspiel einstellen:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter 1 lockern.
Die Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
dass die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung sollte der
Lenker bei laufendem Motor
beidseitig bis zum Anschlag
gedreht und dabei sicherge-
stellt werden, dass die Leerlauf-
drehzahl sich nicht verändert.
3. Monter:
Bouchon 1
Manchon 2
N.B.:
Placer l’extrémité a du manchon dans
le bouchon.
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Régler.
Jeu de la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Capuchon de la poignée des gaz
3 Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après le réglage, tourner le guidon
vers la droite et la gauche et con-
trôler que le régime de ralenti du
moteur ne s’accélère pas.
3. Installare:
Coperchio 1
Parapolvere 2
NOTA:
Collocare l’estremità a del coperchio
nel parapolvere.
REGOLAZIONE CAVO
ACCELERATORE
1. Controllare:
Gioco manopola acceleratore a
Non conforme alle specifiche →
Regolare.
Gioco manopola accelera-
tore a:
3 ~ 5 mm (0,12 ~ 0,20 in)
2. Regolare:
Gioco manopola acceleratore
LUBRIFICAZIONE
ACCELERATORE
1. Togliere:
Rivestimento (copertura cavo
acceleratore) 1
Rivestimento (copertura mano-
pola) 2
Copertura manopola acceleratore
3 Operazioni per la regolazione del
gioco manopola acceleratore:
Far scorrere il coperchio del dispo-
sitivo di regolazione.
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 fino ad ottenere il gioco
indicato.
Serrare il controdado.
T R..
Controdado:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Prima di regolare il gioco del cavo
dell’acceleratore, si deve regolare il
regime del minimo del motore.
AVVERTENZA
Una volta effettuata la regolazione,
ruotare il manubrio a destra e a
sinistra e verificare che il motore
non giri a un regime superiore.

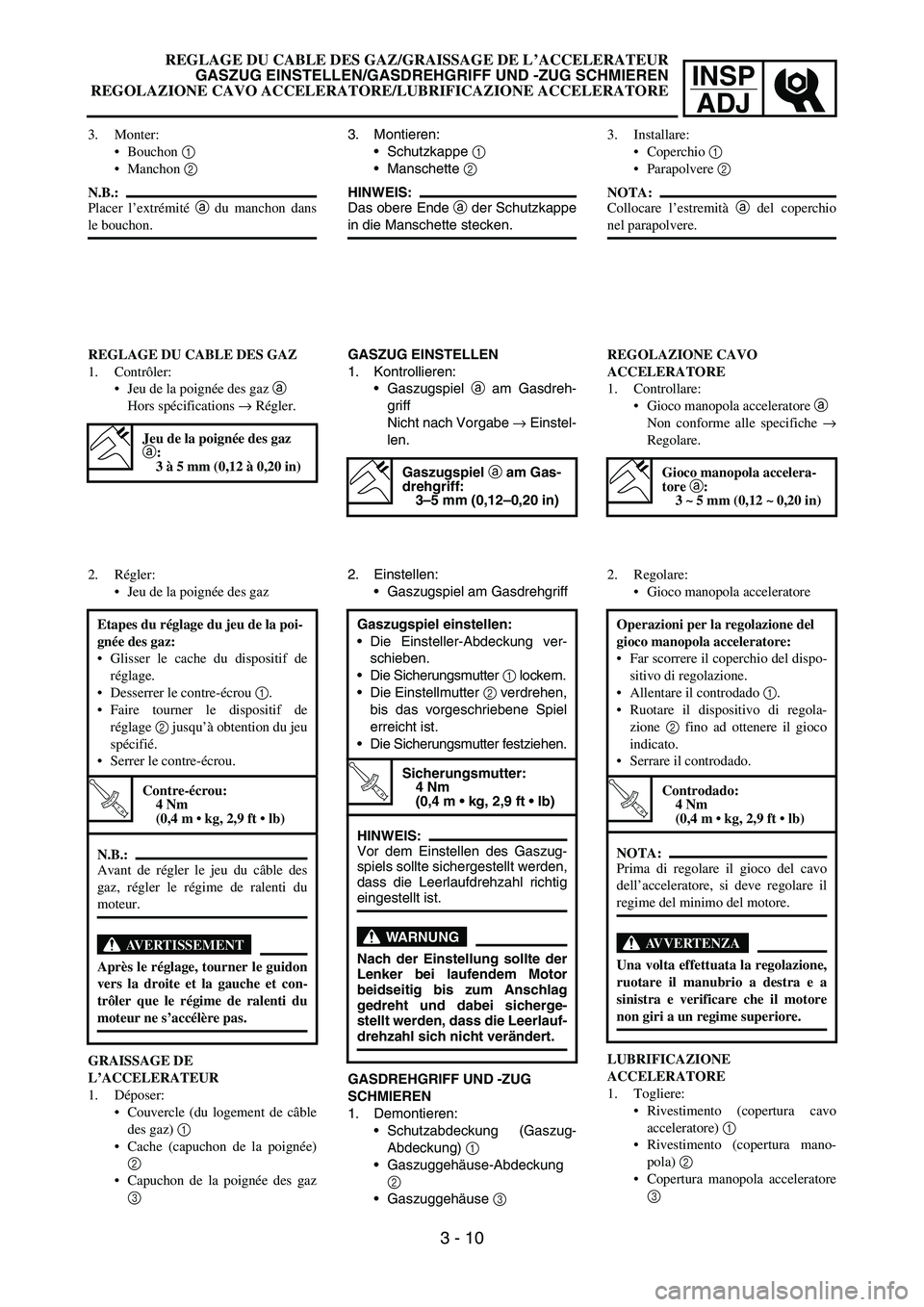

REGLAGE DU CABLE DES GAZ/GRAISSAGE DE L’ACCELERATEUR
GASZUG EINSTELLEN/GASDREHGRIFF UND -ZUG SCHMIEREN
REGOLAZIONE CAVO ACCELERATORE/LUBRIFICAZIONE ACCELERATORE
3 - 10

3 - 11
INSP
ADJHOT STARTER LEVER ADJUSTMENT/
AIR FILTER CLEANING
2. Apply:
Lithium soap base grease
On the throttle cable end a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER ADJUSTMENT
1. Check:
Hot starter lever free play a
Out of specification → Adjust.
2. Adjust:
Hot starter lever free play
NOTE:
After adjustment, check proper operation of
hot starter.
AIR FILTER CLEANING
NOTE:
Proper air filter maintenance is the biggest key
to preventing premature engine wear and
damage.
CAUTION:
Never run the engine without the air filter
element in place; this would allow dirt and
dust to enter the engine and cause rapid
wear and possible engine damage.
1. Remove:
Seat
Fitting bolt 1
Washer 2
Air filter element 3
Air filter guide 4
Hot starter lever free play
a:
3 ~ 6 mm (0.12 ~ 0.24 in)
Hot starter lever free play adjustment
steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.

INSP
ADJ
2. Auftragen:
Lithiumseifenfett
(auf das Gaszug-Ende a)
3. Montieren:
Gaszuggehäuse
Gaszuggehäuse-Schraube
Gaszuggehäuse-Abdeckung
Schutzabdeckung (Gaszug-
Abdeckung)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
WARMSTARTHEBEL
EINSTELLEN
1. Kontrollieren:
Warmstarthebel-Spiel a
Nicht nach Vorgabe → Einstel-
len.
2. Einstellen:
Warmstarthebel-Spiel
HINWEIS:
Nach der Einstellung die Warmstart-
funktion kontrollieren.
LUFTFILTER REINIGEN
HINWEIS:
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
ACHTUNG:
Der Motor darf unter keinen
Umständen mit ausgebautem Luft-
filter betrieben werden, da ungefil-
terte Ansaugluft zu erhöhtem
Verschleiß und Motorschäden füh-
ren kann.
1. Demontieren:
Sitzbank
Schraube 1
Beilagscheibe 2
Luftfiltereinsatz 3
Filterrahmen 4
Warmstarthebel-Spiel a
:
3–6 mm (0,12–0,24 in)
Warmstarthebel-Spiel einstel-
len:
Die Sicherungsmutter 1 lok-
kern.
Die Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
2. Appliquer:
graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Capuchon de la poignée des gaz
Vis (capuchon de la poignée des
gaz)
Cache (capuchon de la poignée)
Couvercle (du logement de câble
des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Régler.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du boîtier du filtre à
air n’est pas en place. Des crasses et
des poussières pourraient pénétrer
dans le moteur et provoquer son usure
prématurée et d’éventuels dommages.
1. Déposer:
Selle
Boulon de fixation 1
Rondelle 2
Elément du boîtier de filtre à air
3
Guide de filtre à air 4
Jeu du levier de démarrage
à chaud
a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
2. Applicare:
Grasso a base di sapone di litio
All’estremità del cavo accelera-
tore a.
3. Installare:
Copertura manopola acceleratore
Vite (copertura manopola accele-
ratore)
Rivestimento (copertura manopola)
Rivestimento (copertura cavo
acceleratore)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGOLAZIONE LEVA STARTER
PER PARTENZE A CALDO
1. Controllare:
Gioco leva starter per partenze a
caldo a
Non conforme alle specifiche →
Regolare.
2. Regolare:
Gioco della leva starter per par-
tenze a caldo
NOTA:
Dopo la regolazione, controllare il cor-
retto funzionamento dello starter per par-
tenze a caldo.
PULIZIA DEL FILTRO ARIA
NOTA:
Una corretta manutenzione del filtro aria
costituisce la migliore prevenzione con-
tro la precoce usura e il danneggiamento
del motore.
ATTENZIONE:
Non avviare mai il motore senza la
cartuccia del filtro aria, altrimenti la
sporcizia e la polvere che entrano nel
motore saranno causa di una rapida
usura e di possibili danneggiamenti.
1. Togliere:
Sella
Bullone di montaggio 1
Rondella 2
Cartuccia del filtro dell’aria 3
Guida del filtro dell’aria 4
Gioco leva starter per par-
tenze a caldo
a:
3 ~ 6 mm (0,12 ~ 0,24 in)
Operazioni per la regolazione del
gioco della leva starter per par-
tenze a caldo:
Allentare il controdado 1.
Ruotare il dispositivo di regola-
zione 2 finché il gioco a rientri
nei limiti indicati.
Serrare il controdado.

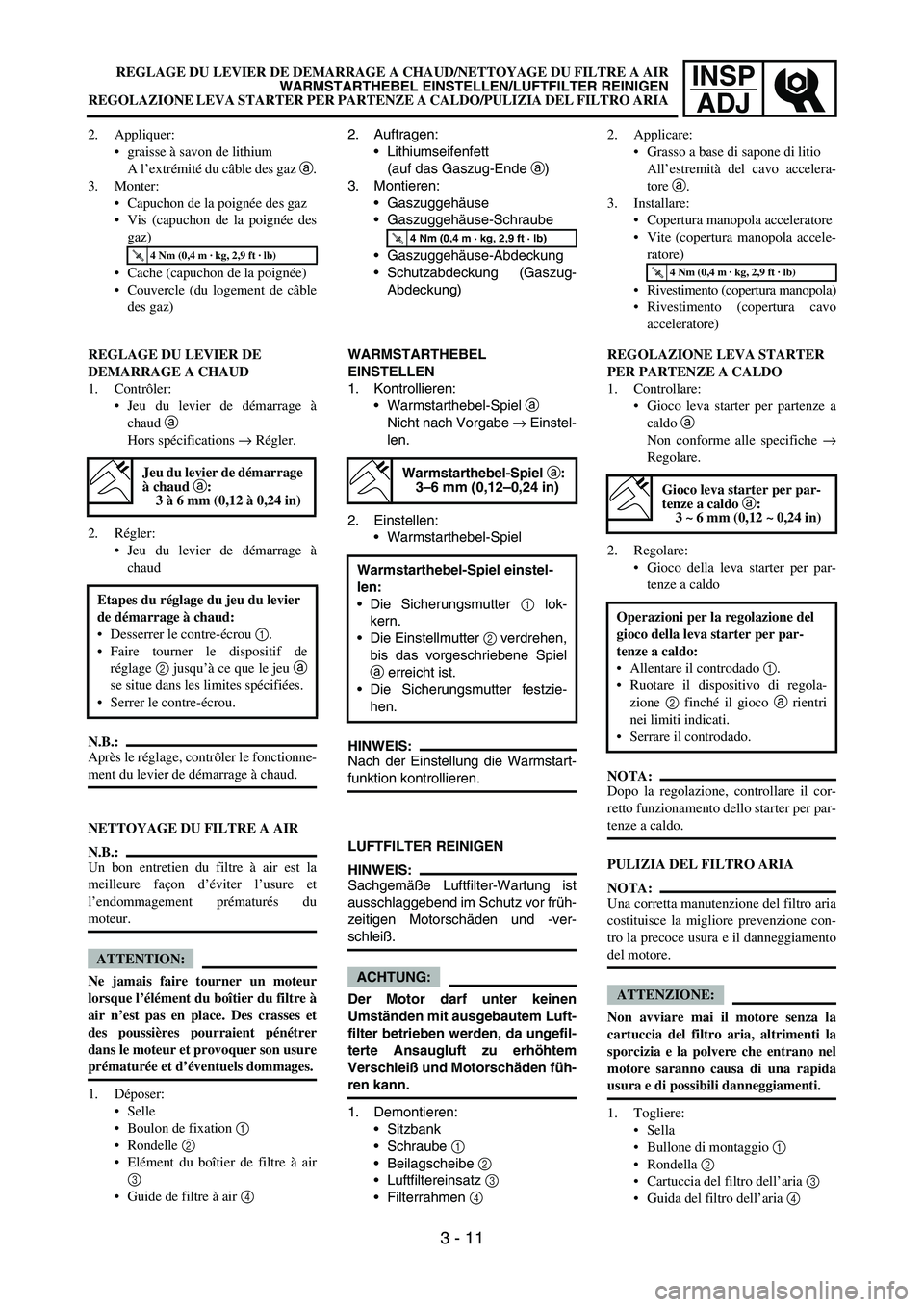

REGLAGE DU LEVIER DE DEMARRAGE A CHAUD/NETTOYAGE DU FILTRE A AIR
WARMSTARTHEBEL EINSTELLEN/LUFTFILTER REINIGEN
REGOLAZIONE LEVA STARTER PER PARTENZE A CALDO/PULIZIA DEL FILTRO ARIA
3 - 11

3 - 12
INSP
ADJ

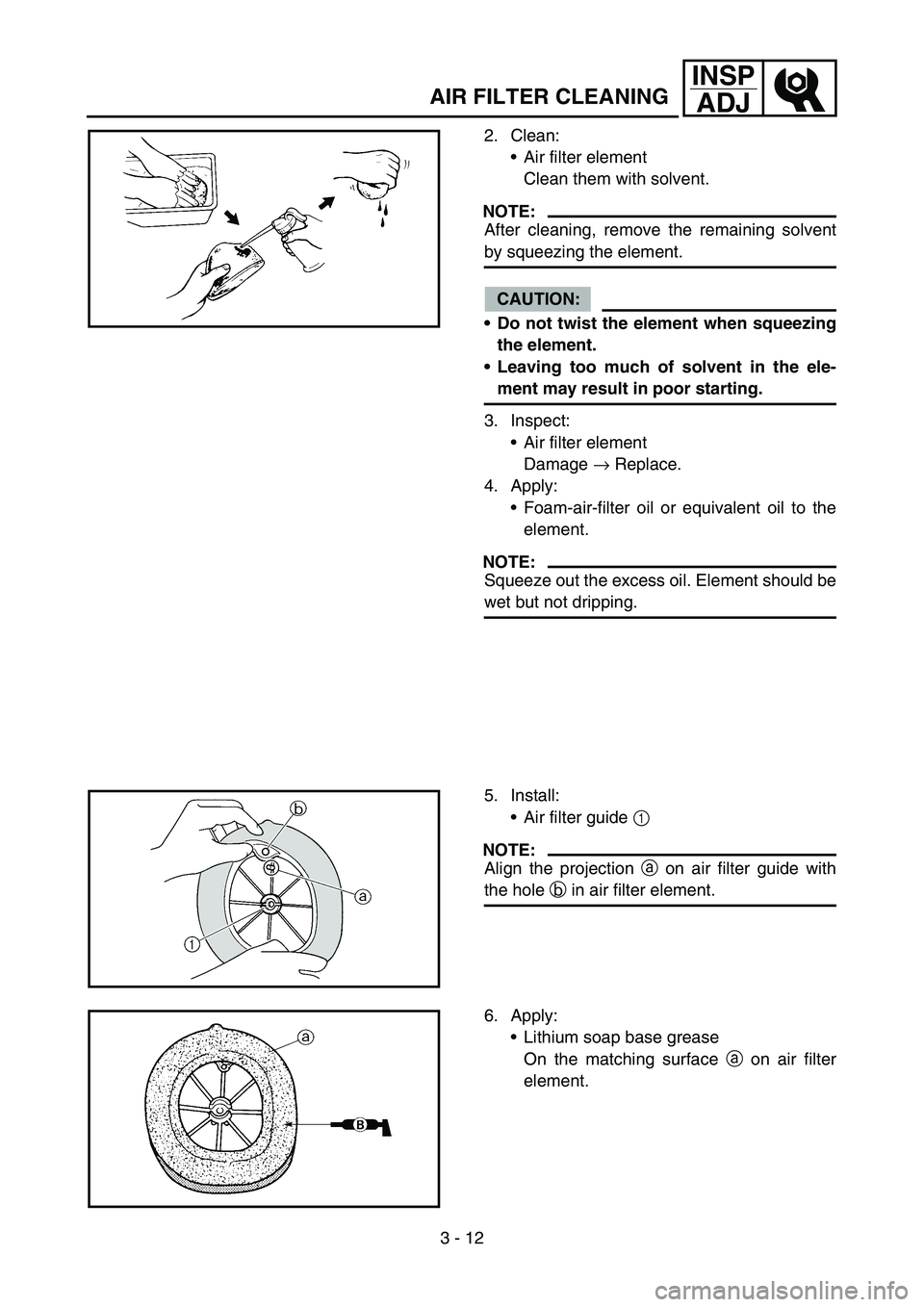

AIR FILTER CLEANING
2. Clean:
Air filter element
Clean them with solvent.
NOTE:
After cleaning, remove the remaining solvent
by squeezing the element.
CAUTION:
Do not twist the element when squeezing
the element.
Leaving too much of solvent in the ele-
ment may result in poor starting.
3. Inspect:
Air filter element
Damage → Replace.
4. Apply:
Foam-air-filter oil or equivalent oil to the
element.
NOTE:
Squeeze out the excess oil. Element should be
wet but not dripping.
5. Install:
Air filter guide 1
NOTE:
Align the projection a on air filter guide with
the hole b in air filter element.
6. Apply:
Lithium soap base grease
On the matching surface a on air filter
element.
