INSP
ADJ

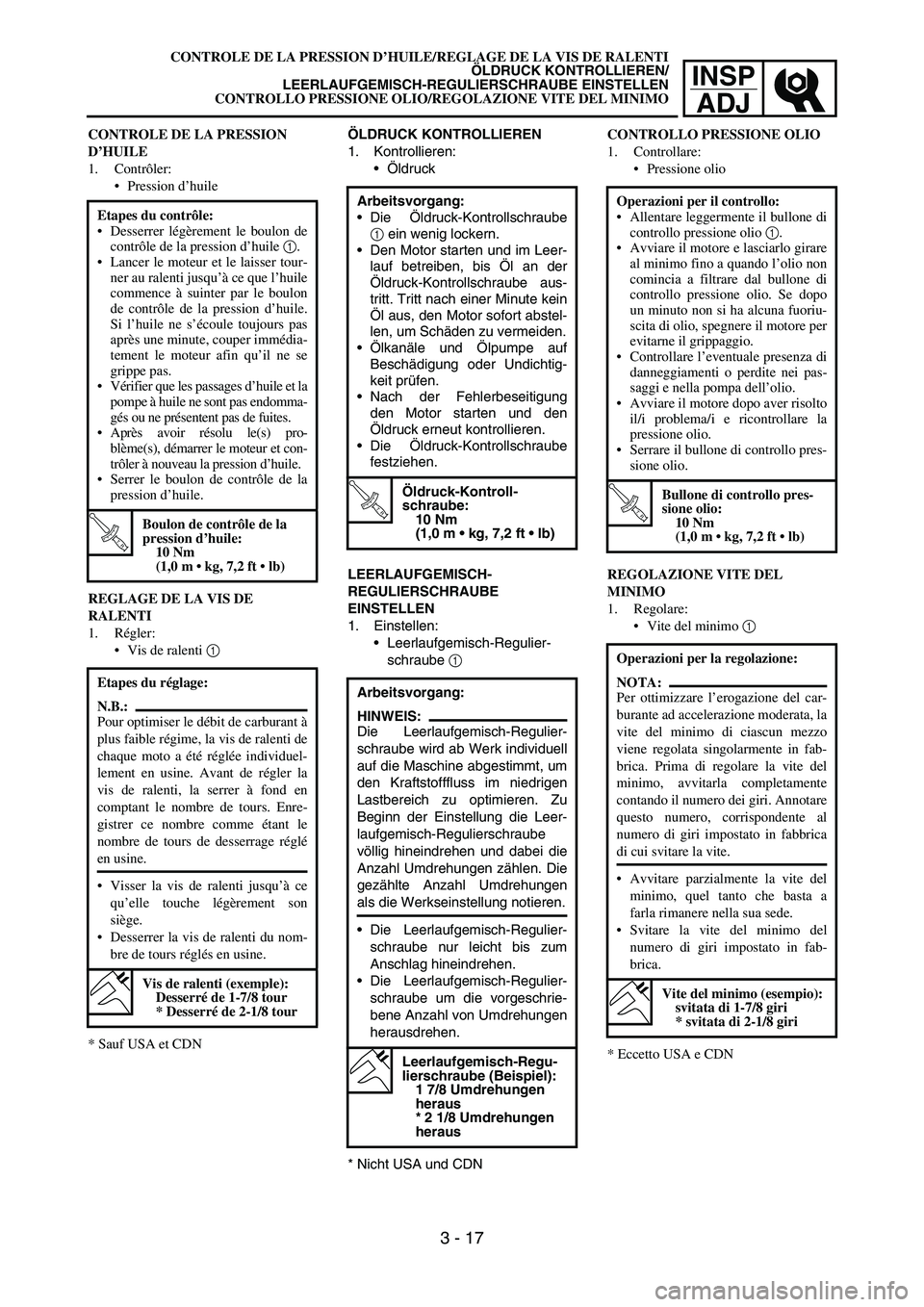

ÖLDRUCK KONTROLLIEREN
1. Kontrollieren:
Öldruck
Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 ein wenig lockern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle und Ölpumpe auf
Beschädigung oder Undichtig-
keit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
LEERLAUFGEMISCH-
REGULIERSCHRAUBE
EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulier-
schraube 1
* Nicht USA und CDNArbeitsvorgang:
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluss im niedrigen
Lastbereich zu optimieren. Zu
Beginn der Einstellung die Leer-
laufgemisch-Regulierschraube
völlig hineindrehen und dabei die
Anzahl Umdrehungen zählen. Die
gezählte Anzahl Umdrehungen
als die Werkseinstellung notieren.
Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum
Anschlag hineindrehen.
Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
Leerlaufgemisch-Regu-
lierschraube (Beispiel):
1 7/8 Umdrehungen
heraus
* 2 1/8 Umdrehungen
heraus
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RALENTI
1. Régler:
Vis de ralenti 1
* Sauf USA et CDNEtapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et la
pompe à huile ne sont pas endomma-
gés ou ne présentent pas de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et con-
trôler à nouveau la pression d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Etapes du réglage:
N.B.:
Pour optimiser le débit de carburant à
plus faible régime, la vis de ralenti de
chaque moto a été réglée individuel-
lement en usine. Avant de régler la
vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enre-
gistrer ce nombre comme étant le
nombre de tours de desserrage réglé
en usine.
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Desserrer la vis de ralenti du nom-
bre de tours réglés en usine.
Vis de ralenti (exemple):
Desserré de 1-7/8 tour
* Desserré de 2-1/8 tour
CONTROLLO PRESSIONE OLIO
1. Controllare:
Pressione olio
Operazioni per il controllo:
Allentare leggermente il bullone di
controllo pressione olio 1.
Avviare il motore e lasciarlo girare
al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuoriu-
scita di olio, spegnere il motore per
evitarne il grippaggio.
Controllare l’eventuale presenza di
danneggiamenti o perdite nei pas-
saggi e nella pompa dell’olio.
Avviare il motore dopo aver risolto
il/i problema/i e ricontrollare la
pressione olio.
Serrare il bullone di controllo pres-
sione olio.
T R..
Bullone di controllo pres-
sione olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
REGOLAZIONE VITE DEL
MINIMO
1. Regolare:
Vite del minimo 1
* Eccetto USA e CDNOperazioni per la regolazione:
NOTA:
Per ottimizzare l’erogazione del car-
burante ad accelerazione moderata, la
vite del minimo di ciascun mezzo
viene regolata singolarmente in fab-
brica. Prima di regolare la vite del
minimo, avvitarla completamente
contando il numero dei giri. Annotare
questo numero, corrispondente al
numero di giri impostato in fabbrica
di cui svitare la vite.
Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
Svitare la vite del minimo del
numero di giri impostato in fab-
brica.
Vite del minimo (esempio):
svitata di 1-7/8 giri
* svitata di 2-1/8 giri
CONTROLE DE LA PRESSION D’HUILE/REGLAGE DE LA VIS DE RALENTI
ÖLDRUCK KONTROLLIEREN/
LEERLAUFGEMISCH-REGULIERSCHRAUBE EINSTELLEN
CONTROLLO PRESSIONE OLIO/REGOLAZIONE VITE DEL MINIMO
3 - 17

3 - 18
INSP
ADJ
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
Turn the throttle stop screw 1 until the
specified engine idling speed.
NOTE:
Using a digital engine tachometer for idle
speed adjustment, detect the engine idling
speed by bringing the sensing element c of
the engine tachometer close to the ignition
coil 2.
To increase idle speed → Turn the throt-
tle stop screw 1 in a.
To decrease idle speed → Turn the throt-
tle stop screw 1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
ENGINE IDLING SPEED ADJUSTMENT/
VALVE CLEARANCE INSPECTION AND ADJUSTMENT

INSP
ADJ
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und gründ-
lich warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl
Arbeitsvorgang:
Die Leerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH-REGULIER-
SCHRAUBE EINSTELLEN”.
Die Leerlaufeinstellschraube 1
verdrehen, bis die vorgeschrie-
bene Leerlaufdrehzahl erreicht
ist.
HINWEIS:
Mit dem digitalen Drehzahlmesser
die Drehzahl ermitteln, indem der
Sensor c des Drehzahlmessers
in der Nähe die Zündspule 2.
gebracht wird.
Leerlaufdrehzahl höher → Leer-
laufeinstellschraube 1 nach
a drehen.
Leerlaufdrehzahl niedriger →
Leerlaufeinstellschraube 1
nach b drehen.
Leerlaufdrehzahl:
1.900–2.100 U/min
VENTILSPIEL KONTROLLIEREN
UND EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei abgekühl-
tem Motor eingestellt werden.
Bei der Messung oder Einstellung
des Ventilspiels muss der Kolben
im oberen Totpunkt (OT) des Ver-
dichtungstaktes stehen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4. REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti du moteur
Etapes du réglage:
Régler la vis de ralenti.
Se reporter à la section
“REGLAGE DE LA VIS DE
RALENTI”.
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.900 à 2.100 tr/mn
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeu aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare
bene.
2. Regolare:
Regime del minimo
Operazioni per la regolazione:
Regolare la vite del minimo.
Fare riferimento al paragrafo
“REGOLAZIONE VITE DEL
MINIMO”.
Avvitare la vite di arresto valvola a
farfalla 1 fino a raggiungere il
regime del minimo indicato.
NOTA:
Utilizzare un contagiri digitale per la
regolazione del regime del minimo e
rilevare il regime del minimo avvici-
nando l’elemento sensore c del con-
tagiri alla bobina di accensione 2.
Per aumentare il regime del
minimo → Avvitare la vite di
arresto valvola a farfalla 1 a.
Per diminuire il regime del minimo
→ Svitare la vite di arresto val-
vola a farfalla 1 b.
Regime del minimo:
1.900 ~ 2.100 giri/min
CONTROLLO E REGOLAZIONE
GIOCO VALVOLE
NOTA:
Regolare il gioco valvole quando il
motore è freddo al tatto.
Per controllare o regolare il gioco val-
vole, il pistone deve trovarsi nel punto
morto superiore (PMS) durante la fase
di compressione.
1. Togliere:
Sella
Serbatoio del carburante
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI” nel
CAPITOLO 4. REGLAGE DU REGIME DE RALENTI DU MOTEUR/
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
LEERLAUFDREHZAHL EINSTELLEN/VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
REGOLAZIONE REGIME DEL MINIMO/
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 18

3 - 19
INSP
ADJ

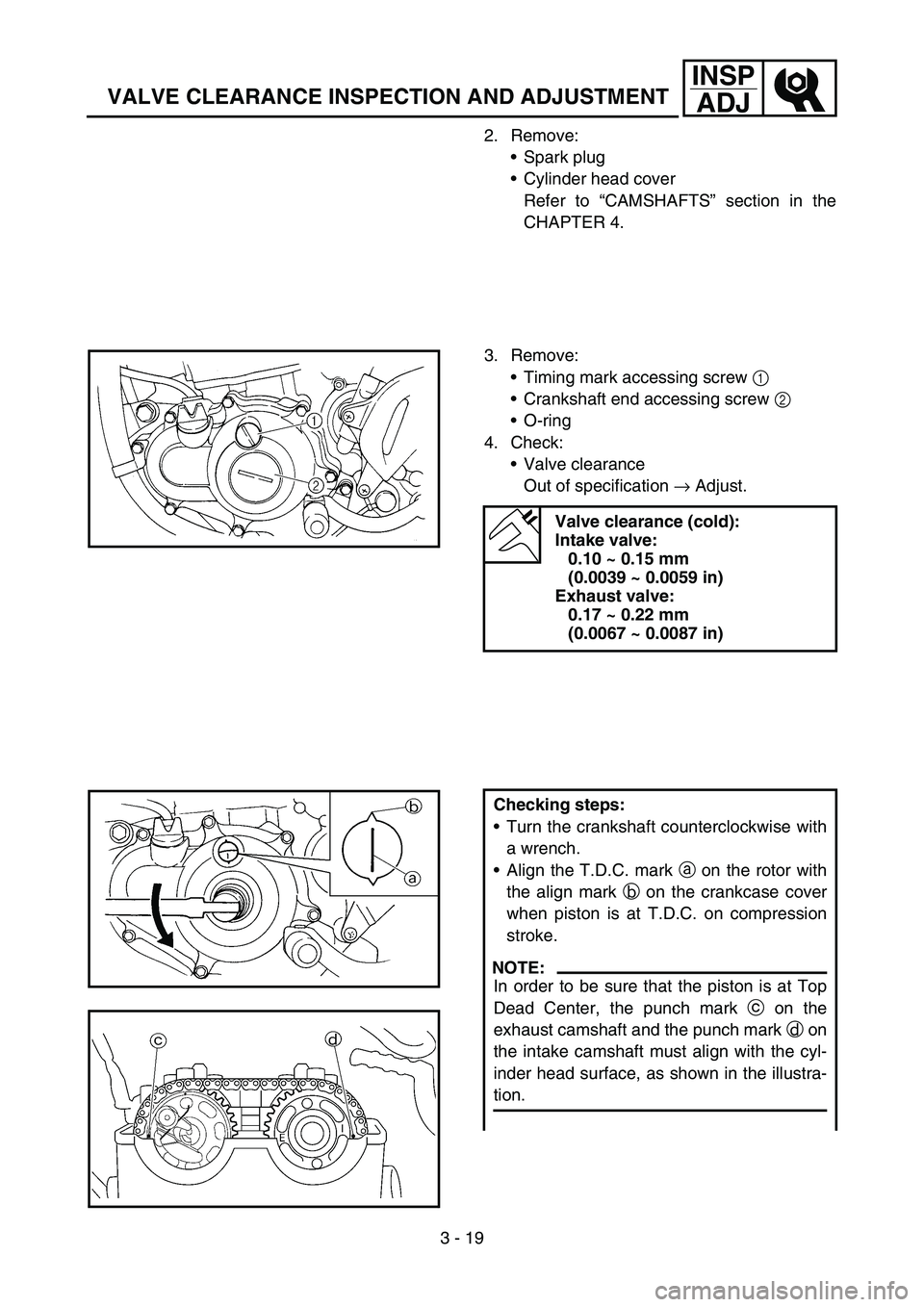

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
2. Remove:
Spark plug
Cylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
3. Remove:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
O-ring
4. Check:
Valve clearance
Out of specification → Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.

INSP
ADJ
2. Demontieren:
Zündkerze
Zylinderkopfdeckel
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
3. Demontieren:
Rotor-Abdeckschraube 1
Kurbelwellen-Abdeck-
schraube 2
O-Ring
4. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe
→ Ein-
stellen.
Ventilspiel (kalt):
Einlassventil:
0,10–0,15 mm
(0,0039–0,0059 in)
Auslassventil:
0,17–0,22 mm
(0,0067–0,0087 in)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung a am
Rotor auf die entsprechende
Gegenmarkierung b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung c am Auslass-
Nockenwellenrad und die Körner-
markierung d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
2. Déposer:
Bougie
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
3. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
4. Contrôler:
Jeu aux soupapes
Hors spécifications
→ Régler.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
2. Togliere:
Candela di accensione
Coperchio testata
Fare riferimento al paragrafo
“ALBERI A CAMME” nel
CAPITOLO 4.
3. Togliere:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
Guarnizione circolare
4. Controllare:
Gioco valvole
Non conforme alle specifiche
→
Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 19

3 - 20
INSP
ADJ

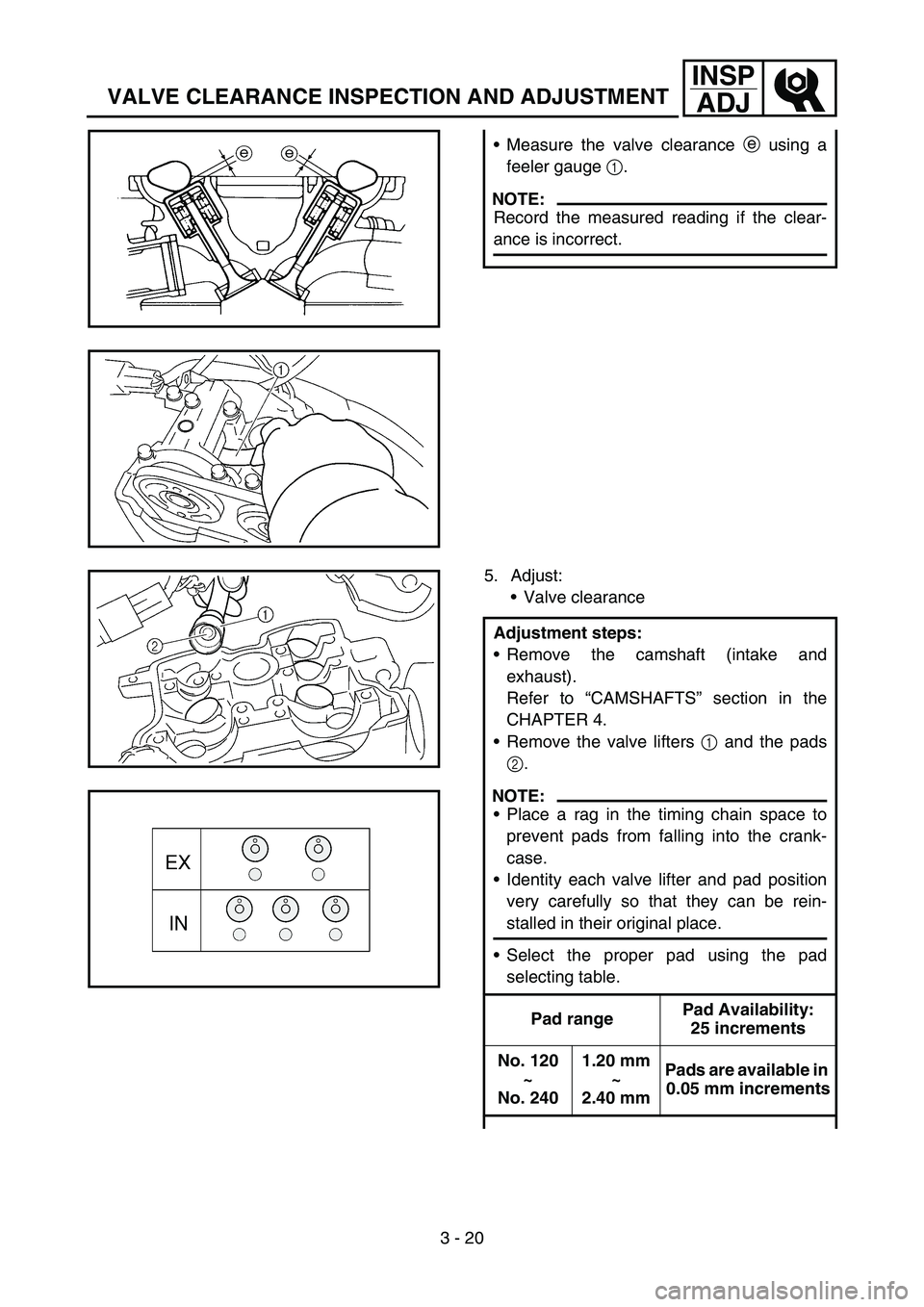

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Measure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
5. Adjust:
Valve clearance
Adjustment steps:
Remove the camshaft (intake and
exhaust).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
Remove the valve lifters 1 and the pads
2.
NOTE:
Place a rag in the timing chain space to
prevent pads from falling into the crank-
case.
Identity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
Select the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments

INSP
ADJ
Das Ventilspiel e mit einer
Fühlerlehre 1 messen.
HINWEIS:
Entspricht das gemessene Ventil-
spiel nicht der Vorgabe, muss das
Messergebnis für spätere Zwecke
notiert werden.
5. Einstellen:
Ventilspiel
Arbeitsvorgang:
Die Einlass- und Auslass-Nok-
kenwellen demontieren.
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
Die Tassenstößel 1 und Ventil-
plättchen 2 demontieren.
HINWEIS:
Das Kurbelgehäuse am besten
mit einem sauberen Tuch abde-
cken, damit keine Ventilplätt-
chen hineinfallen können.
Die entsprechende Einbaulage
sämtlicher Tassenstößel und
Ventilplättchen fest halten,
damit sie wieder in ihre
ursprüngliche Lage montiert
werden können.
Das passende Ventilplättchen
laut der entsprechenden
Tabelle auswählen.
StärkenbereichVerfügbare
Stärken:
25 Abstufungen
Nr. 120
–
Nr. 240
1,20 mm
–
2,40 mmin Abstufungen
von 0,05 mm

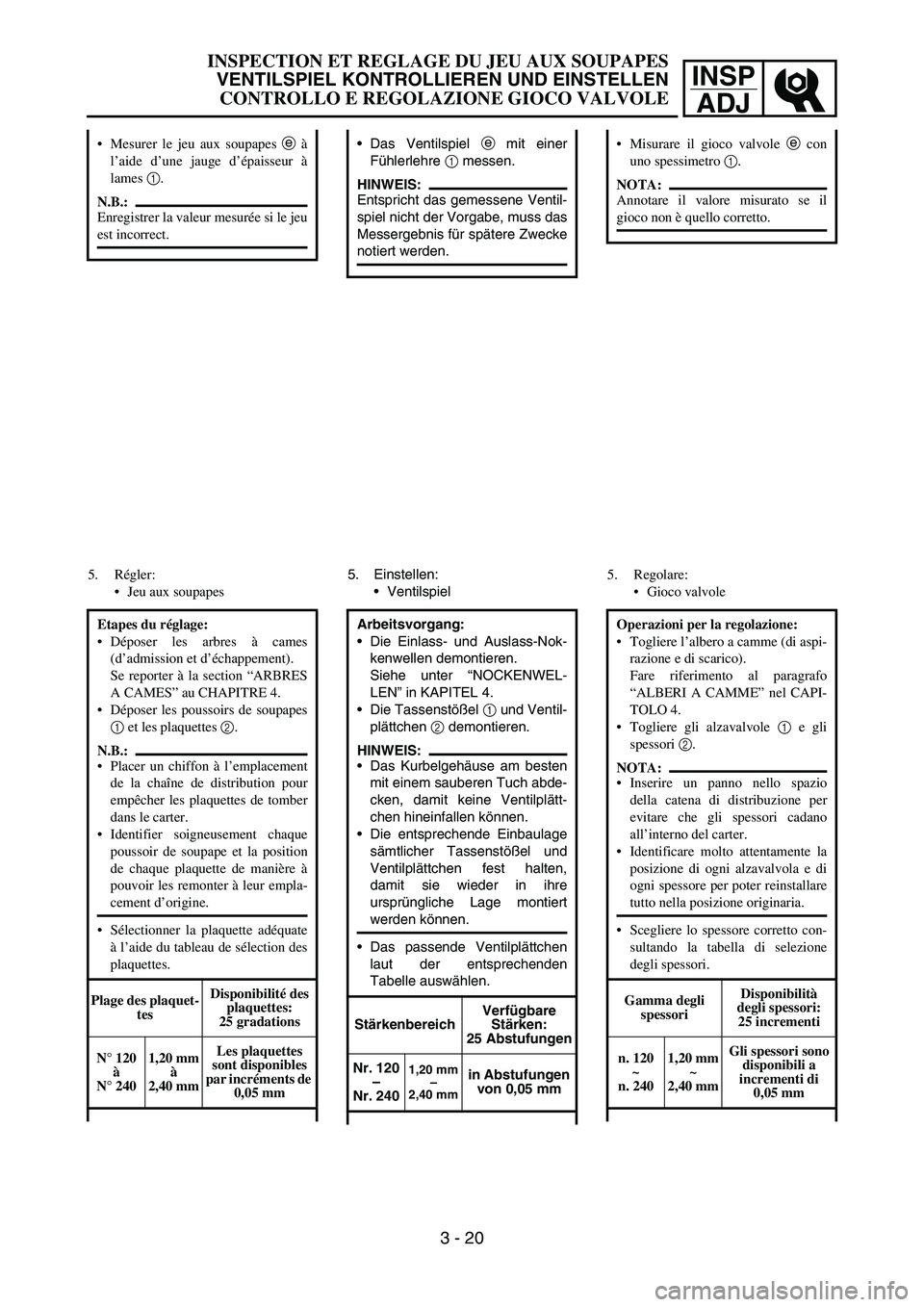

Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
5. Régler:
Jeu aux soupapes
Etapes du réglage:
Déposer les arbres à cames
(d’admission et d’échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Déposer les poussoirs de soupapes
1 et les plaquettes 2.
N.B.:
Placer un chiffon à l’emplacement
de la chaîne de distribution pour
empêcher les plaquettes de tomber
dans le carter.
Identifier soigneusement chaque
poussoir de soupape et la position
de chaque plaquette de manière à
pouvoir les remonter à leur empla-
cement d’origine.
Sélectionner la plaquette adéquate
à l’aide du tableau de sélection des
plaquettes.
Plage des plaquet-
tesDisponibilité des
plaquettes:
25 gradations
N° 120
à
N° 2401,20 mm
à
2,40 mmLes plaquettes
sont disponibles
par incréments de
0,05 mm
Misurare il gioco valvole e con
uno spessimetro 1.
NOTA:
Annotare il valore misurato se il
gioco non è quello corretto.
5. Regolare:
Gioco valvole
Operazioni per la regolazione:
Togliere l’albero a camme (di aspi-
razione e di scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
Togliere gli alzavalvole 1 e gli
spessori 2.
NOTA:
Inserire un panno nello spazio
della catena di distribuzione per
evitare che gli spessori cadano
all’interno del carter.
Identificare molto attentamente la
posizione di ogni alzavalvola e di
ogni spessore per poter reinstallare
tutto nella posizione originaria.
Scegliere lo spessore corretto con-
sultando la tabella di selezione
degli spessori.
Gamma degli
spessoriDisponibilità
degli spessori:
25 incrementi
n. 120
~
n. 2401,20 mm
~
2,40 mmGli spessori sono
disponibili a
incrementi di
0,05 mm
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 20

3 - 21
INSP
ADJ

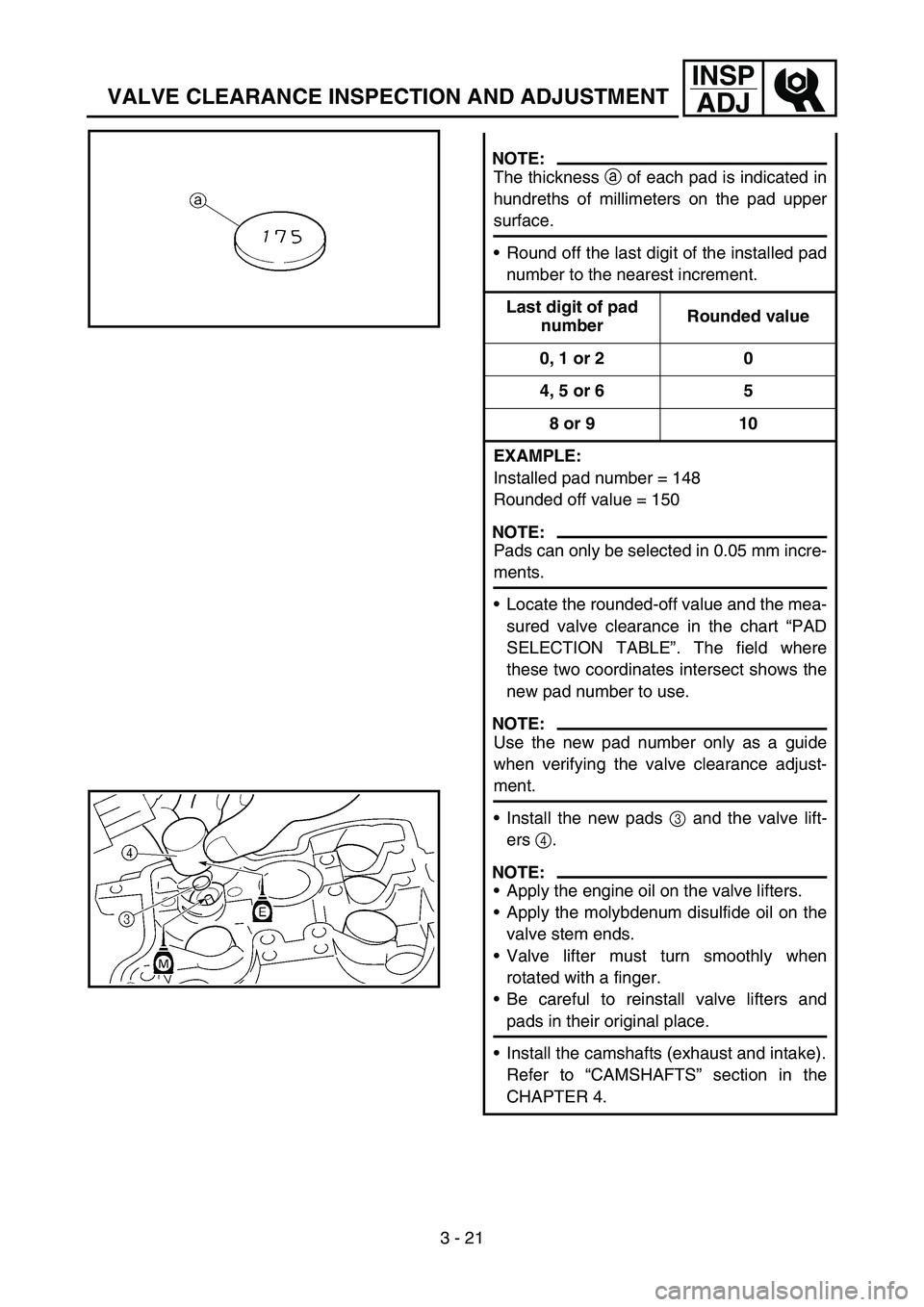

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
NOTE:
The thickness a of each pad is indicated in
hundreths of millimeters on the pad upper
surface.
Round off the last digit of the installed pad
number to the nearest increment.
Last digit of pad
numberRounded value
0, 1 or 2 0
4, 5 or 6 5
8 or 9 10
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:
Pads can only be selected in 0.05 mm incre-
ments.

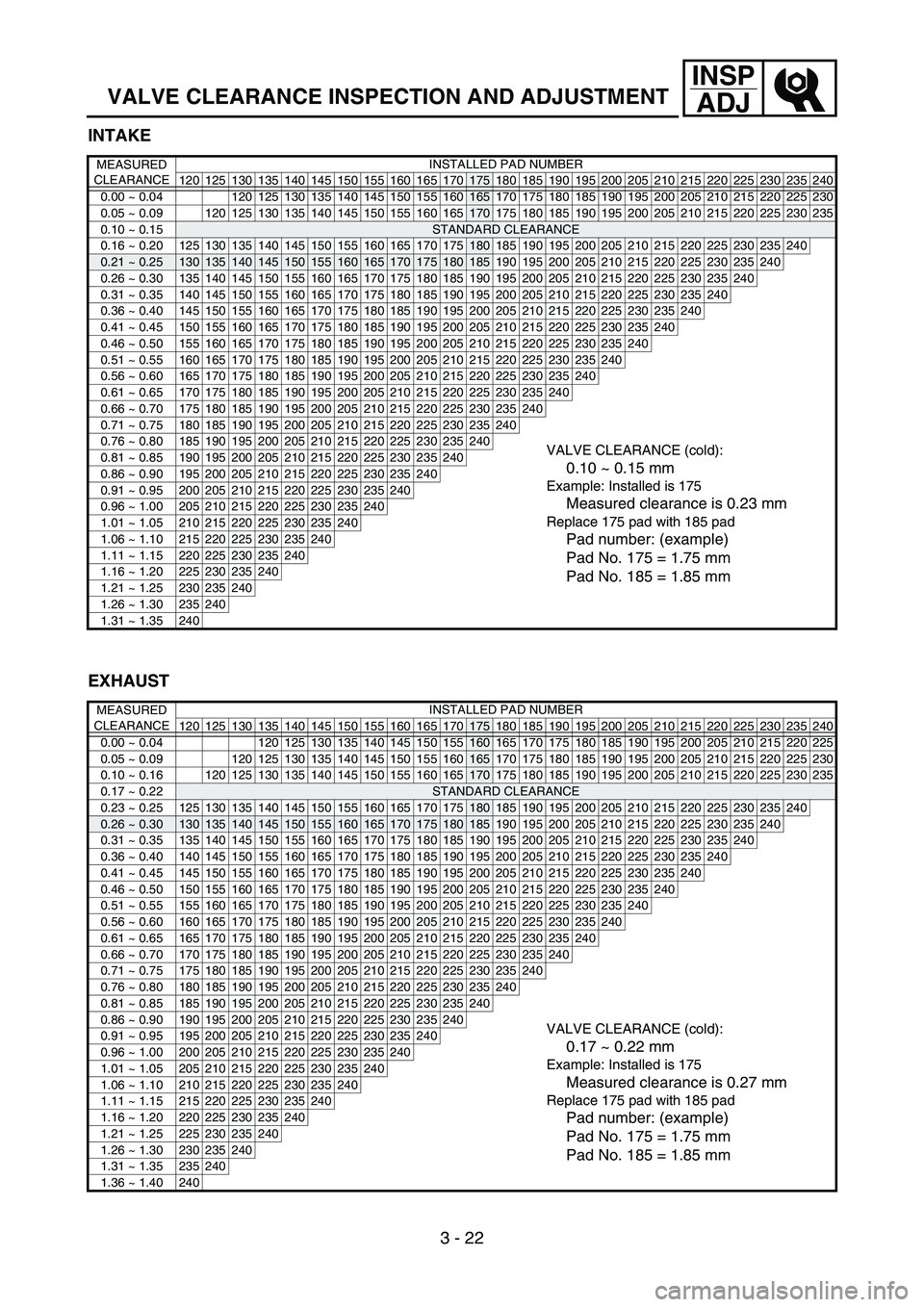

Locate the rounded-off value and the mea-
sured valve clearance in the chart “PAD
SELECTION TABLE”. The field where
these two coordinates intersect shows the
new pad number to use.
NOTE:
Use the new pad number only as a guide
when verifying the valve clearance adjust-
ment.
Install the new pads 3 and the valve lift-
ers 4.
NOTE:
Apply the engine oil on the valve lifters.
Apply the molybdenum disulfide oil on the
valve stem ends.
Valve lifter must turn smoothly when
rotated with a finger.
Be careful to reinstall valve lifters and
pads in their original place.
Install the camshafts (exhaust and intake).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.

INSP
ADJ
HINWEIS:
Die Stärke a des Ventilplättchens
ist in Hundertsteln von Millimetern
auf dessen Oberseite angegeben.
Die letzte Ziffer auf dem Ventil-
plättchen wie folgt runden.
Letzte Ziffer
auf dem Ven-
tilplättchenGerundeter
Wert
0, 1 oder 2 0
4, 5 oder 6 5
8 oder 9 10
Beispiel:
Nummer des ausgebauten Ventil-
plättchens = 148
Gerundeter Wert = 150
HINWEIS:
Ventilplättchen sind nur in Abstu-
fungen von 0,05 mm erhältlich.
Die gerundete Ventilplättchen-
Nummer sowie das gemes-
sene Ventilspiel in der Tabelle
für die Auswahl der Ventilplätt-
chen ausfindig machen Aus
dem Schnittpunkt der beiden
Koordinaten ergibt sich die
neue Ventilplättchen-Nummer
bzw. -Stärke.
HINWEIS:
Die neue Ventilplättchen-Stärke
dient zunächst nur als Bezugs-
größe, denn das Ventilspiel muss
erneut kontrolliert und gegebe-
nenfalls korrigiert werden.
Die neuen Ventilplättchen 3
und Tassenstößel 4 einsetzen.
HINWEIS:
Motoröl auf die Tassenstößel
auftragen.
Molybdändisulfidöl auf die Ven-
tilschaft-Enden auftragen.
Der Tassenstößel muss sich mit
dem Finger mühelos drehen
lassen.
Die Tassenstößel und Ventil-
plättchen müssen in der
ursprünglichen Lage montiert
werden.
Die Einlass- und Auslass-Nok-
kenwellen montieren.
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.

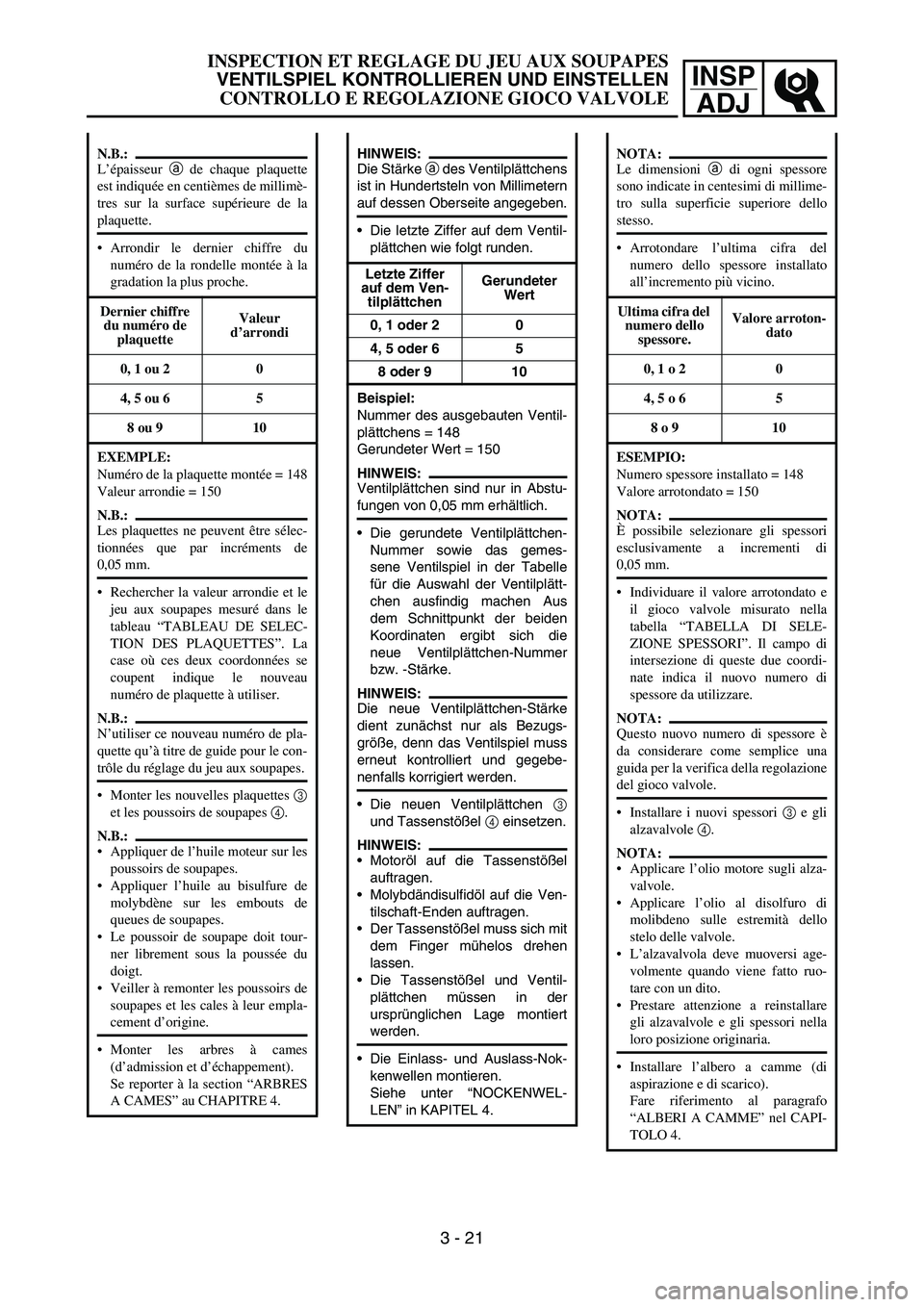

N.B.:
L’épaisseur a de chaque plaquette
est indiquée en centièmes de millimè-
tres sur la surface supérieure de la
plaquette.
Arrondir le dernier chiffre du
numéro de la rondelle montée à la
gradation la plus proche.
Dernier chiffre
du numéro de
plaquetteValeur
d’arrondi
0, 1 ou 2 0
4, 5 ou 6 5
8 ou 9 10
EXEMPLE:
Numéro de la plaquette montée = 148
Valeur arrondie = 150
N.B.:
Les plaquettes ne peuvent être sélec-
tionnées que par incréments de
0,05 mm.
Rechercher la valeur arrondie et le
jeu aux soupapes mesuré dans le
tableau “TABLEAU DE SELEC-
TION DES PLAQUETTES”. La
case où ces deux coordonnées se
coupent indique le nouveau
numéro de plaquette à utiliser.
N.B.:
N’utiliser ce nouveau numéro de pla-
quette qu’à titre de guide pour le con-
trôle du réglage du jeu aux soupapes.
Monter les nouvelles plaquettes 3
et les poussoirs de soupapes 4.
N.B.:
Appliquer de l’huile moteur sur les
poussoirs de soupapes.
Appliquer l’huile au bisulfure de
molybdène sur les embouts de
queues de soupapes.
Le poussoir de soupape doit tour-
ner librement sous la poussée du
doigt.
Veiller à remonter les poussoirs de
soupapes et les cales à leur empla-
cement d’origine.
Monter les arbres à cames
(d’admission et d’échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
NOTA:
Le dimensioni a di ogni spessore
sono indicate in centesimi di millime-
tro sulla superficie superiore dello
stesso.
Arrotondare l’ultima cifra del
numero dello spessore installato
all’incremento più vicino.
Ultima cifra del
numero dello
spessore.Valore arroton-
dato
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10
ESEMPIO:
Numero spessore installato = 148
Valore arrotondato = 150
NOTA:
È possibile selezionare gli spessori
esclusivamente a incrementi di
0,05 mm.
Individuare il valore arrotondato e
il gioco valvole misurato nella
tabella “TABELLA DI SELE-
ZIONE SPESSORI”. Il campo di
intersezione di queste due coordi-
nate indica il nuovo numero di
spessore da utilizzare.
NOTA:
Questo nuovo numero di spessore è
da considerare come semplice una
guida per la verifica della regolazione
del gioco valvole.
Installare i nuovi spessori 3 e gli
alzavalvole 4.
NOTA:
Applicare l’olio motore sugli alza-
valvole.
Applicare l’olio al disolfuro di
molibdeno sulle estremità dello
stelo delle valvole.
L’alzavalvola deve muoversi age-
volmente quando viene fatto ruo-
tare con un dito.
Prestare attenzione a reinstallare
gli alzavalvole e gli spessori nella
loro posizione originaria.
Installare l’albero a camme (di
aspirazione e di scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 21

3 - 22
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
INTAKE
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160 165170 175 180 185 190 195 200 205 210 215 220 225 230 235
0.10 ~ 0.15
STANDARD CLEARANCE
0.16 ~ 0.20125130135140145150155160165170175180 185 190 195 200 205 210 215 220 225 230 235240
0.21 ~ 0.25130135140145150155160165170175180185 190 195 200 205 210 215 220 225 230 235240
0.26 ~ 0.30 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.31 ~ 0.35 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.36 ~ 0.40 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.41 ~ 0.45 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.46 ~ 0.50 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.51 ~ 0.55 160 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.56 ~ 0.60 165 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.61 ~ 0.65 170 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.66 ~ 0.70 175 180 185 190 195 200 205 210 215 220 225 230 235240
0.71 ~ 0.75 180 185 190 195 200 205 210 215 220 225 230 235240
0.76 ~ 0.80 185 190 195 200 205 210 215 220 225 230 235240VALVE CLEARANCE (cold):
0.10 ~ 0.15 mm
Example: Installed is 175
Measured clearance is 0.23 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm
0.81 ~ 0.85 190 195 200 205 210 215 220 225 230 235240
0.86 ~ 0.90 195 200 205 210 215 220 225 230 235240
0.91 ~ 0.95 200 205 210 215 220 225 230 235240
0.96 ~ 1.00 205 210 215 220 225 230 235240
1.01 ~ 1.05 210 215 220 225 230 235240
1.06 ~ 1.10 215 220 225 230 235240
1.11 ~ 1.15 220 225 230 235240
1.16 ~ 1.20 225 230 235240
1.21 ~ 1.25 230 235240
1.26 ~ 1.30 235240
1.31 ~ 1.35 240
EXHAUST
MEASURED
CLEARANCEINSTALLED PAD NUMBER
120 125 130 135 140 145 150 155 160 165 170
175 180 185 190 195 200 205 210 215 220 225 230 235 240
0.00 ~ 0.04 120 125 130 135 140 145 150 155
160 165 170 175 180 185 190 195 200 205 210 215 220 225
0.05 ~ 0.09
120 125 130 135 140 145 150 155 160165 170 175 180 185 190 195 200 205 210 215 220 225 230
0.10 ~ 0.16
120125130135140145150155160165170 175 180 185 190 195 200 205 210 215 220 225230235
0.17 ~ 0.22STANDARD CLEARANCE
0.23 ~ 0.25 125 130 135 140 145 150 155 160 165 170 175
180 185 190 195 200 205 210 215 220 225230235 240
0.26 ~ 0.30130135140145150155160165170175180185 190 195 200 205 210 215 220 225230235240
0.31 ~ 0.35 135 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.36 ~ 0.40 140 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.41 ~ 0.45 145 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.46 ~ 0.50 150 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.51 ~ 0.55 155 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.56 ~ 0.60 160 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.61 ~ 0.65 165 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.66 ~ 0.70 170 175 180 185 190 195 200 205 210 215 220 225230235240
0.71 ~ 0.75 175 180 185 190 195 200 205 210 215 220 225230235240
0.76 ~ 0.80 180 185 190 195 200 205 210 215 220 225230235240
0.81 ~ 0.85 185 190 195 200 205 210 215 220 225230235240
0.86 ~ 0.90 190 195 200 205 210 215 220 225230235240VALVE CLEARANCE (cold):
0.17 ~ 0.22 mm
Example: Installed is 175
Measured clearance is 0.27 mm
Replace 175 pad with 185 pad
Pad number: (example)
Pad No. 175 = 1.75 mm
Pad No. 185 = 1.85 mm
0.91 ~ 0.95 195 200 205 210 215 220 225230235240
0.96 ~ 1.00 200 205 210 215 220 225230235240
1.01 ~ 1.05 205 210 215 220 225230235240
1.06 ~ 1.10 210 215 220 225230235240
1.11 ~ 1.15 215 220 225230235240
1.16 ~ 1.20 220 225230235240
1.21 ~ 1.25 225230235240
1.26 ~ 1.30 230235240
1.31 ~ 1.35 235240
1.36 ~ 1.40 240
