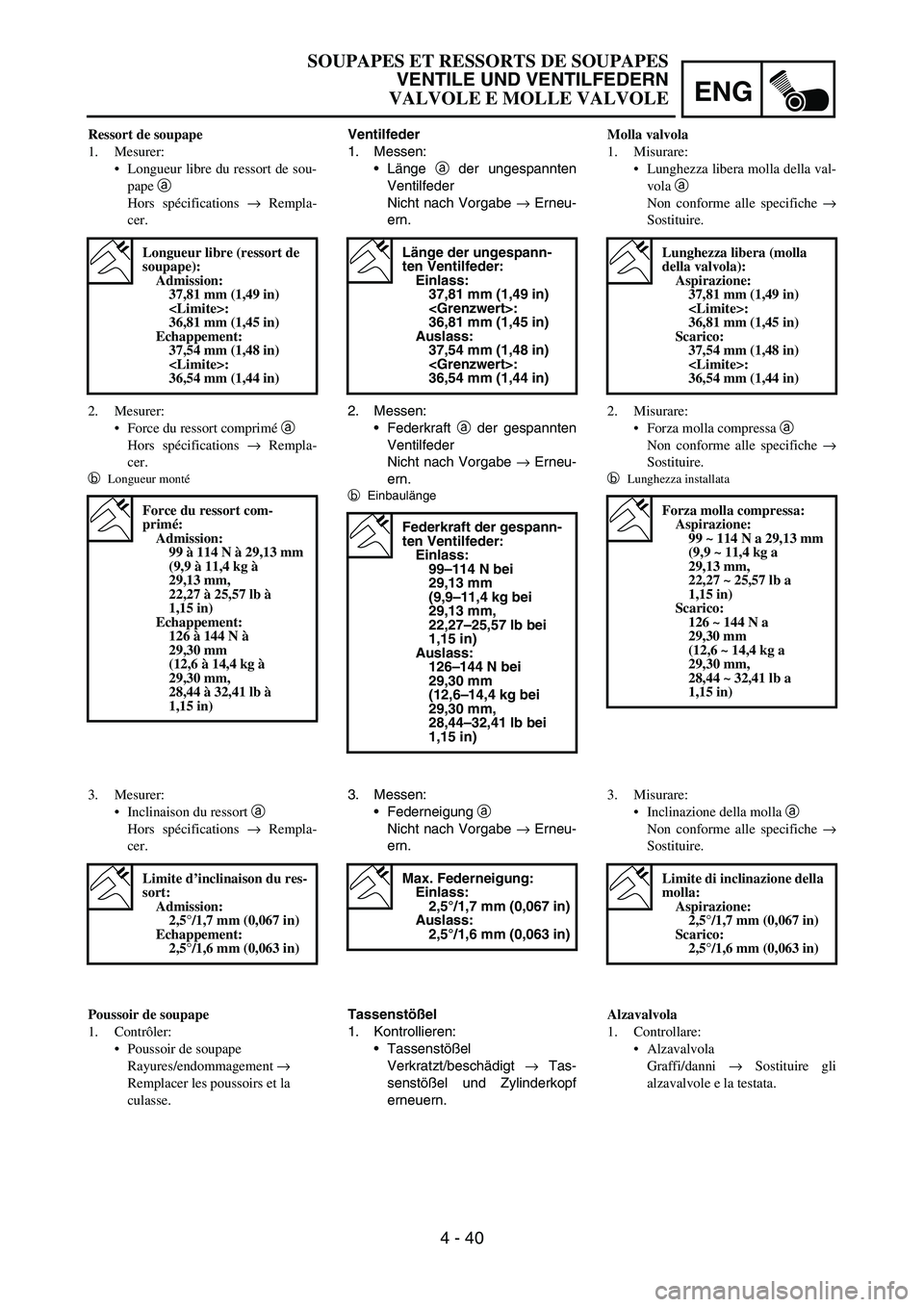

Page 341 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) ENG
4 - 40
Ventilfeder
1. Messen:
Länge
a der ungespannten
Ventilfeder
Nicht nach Vorgabe
→ Erneu-
ern.
2. Messen:
Federkraft
a der gespannten
Ventilfeder
Nicht nach Vorgabe
→ Erneu-
ern.
b

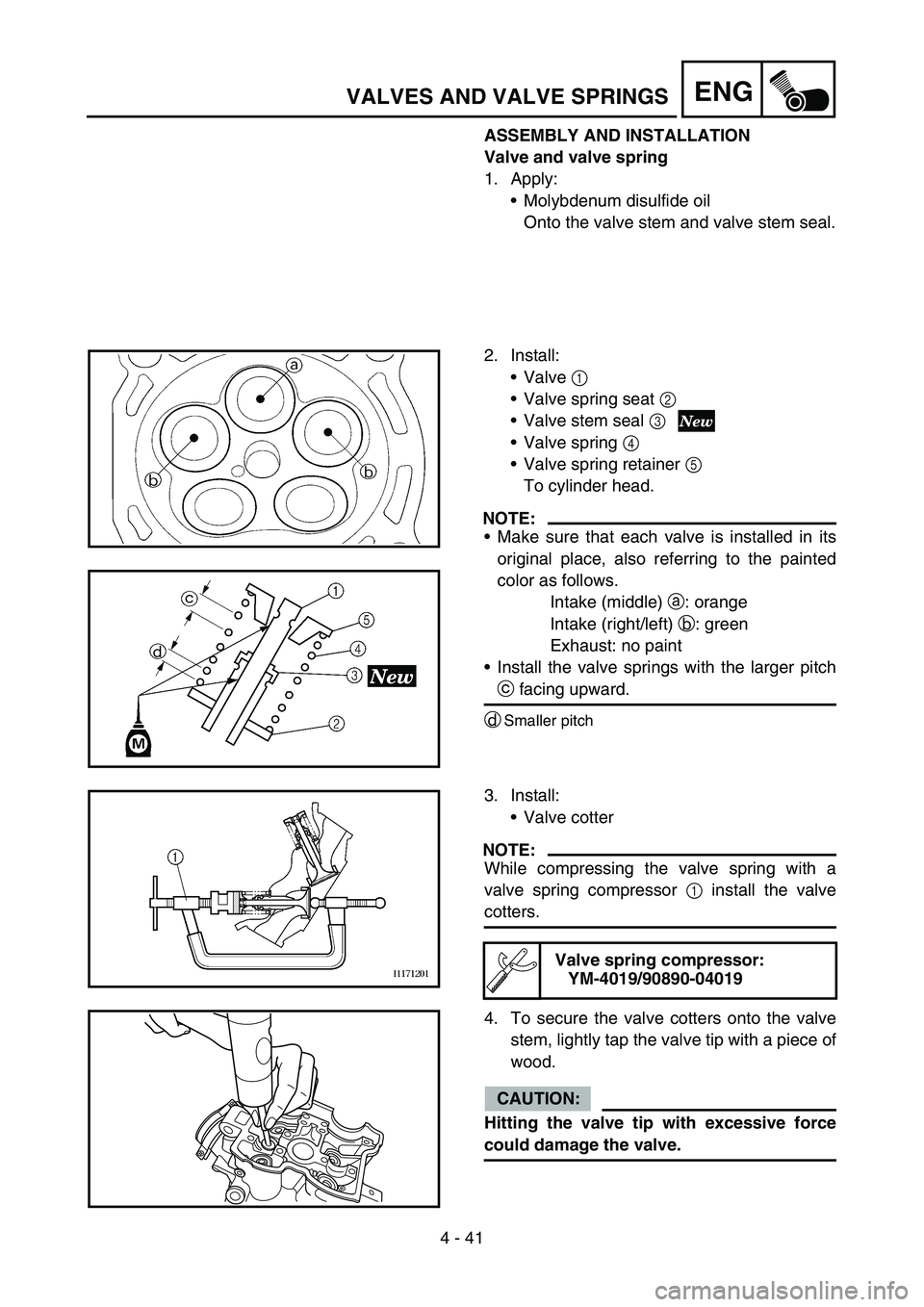

Page 342 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) 4 - 41
ENGVALVES AND VALVE SPRINGS
ASSEMBLY AND INSTALLATION
Valve and valve spring
1. Apply:
Molybdenum disulfide oil
Onto the valve stem and valve stem seal.
2. Install:
Valve 1
Valve spring sea

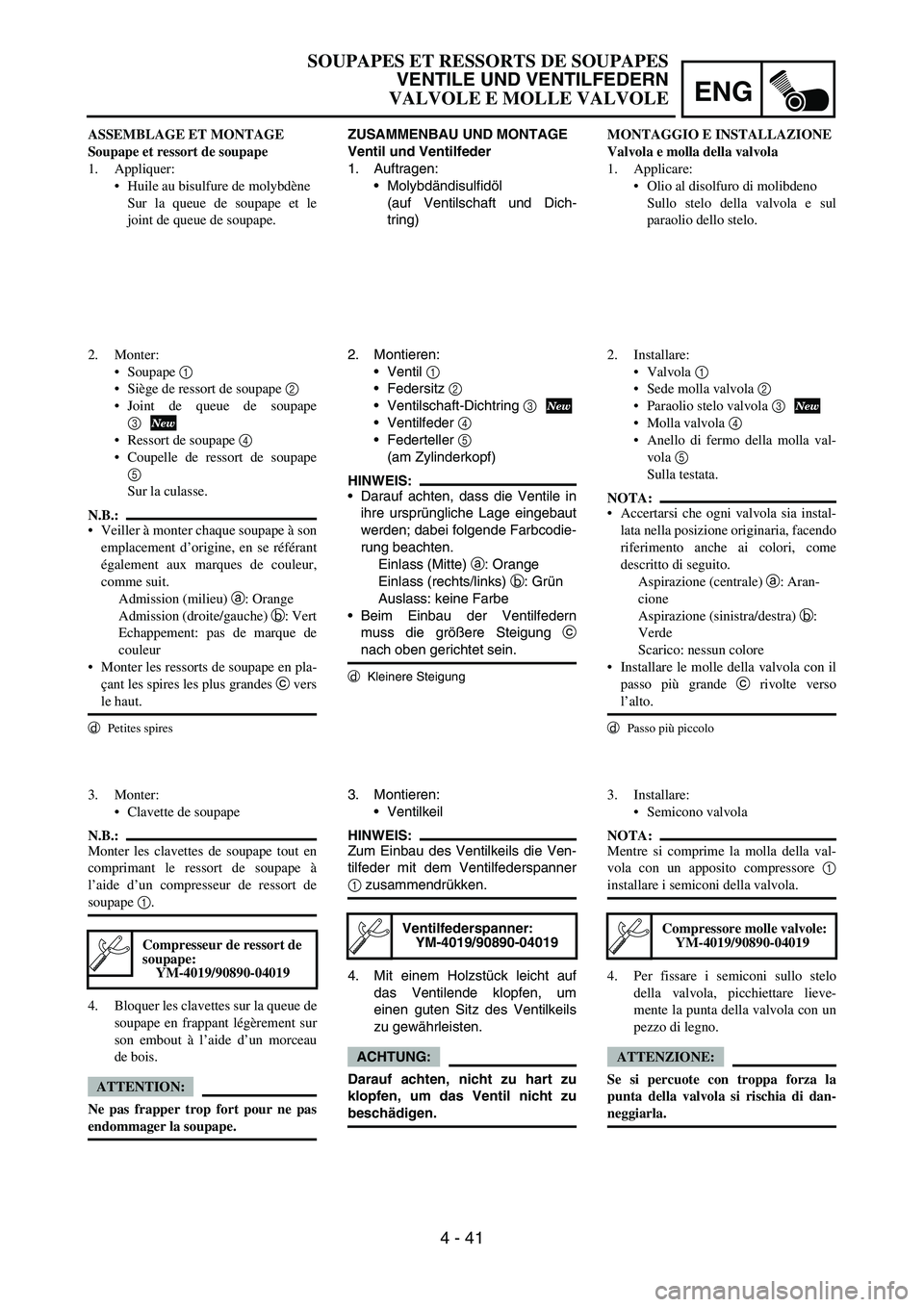

Page 343 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) ENG
4 - 41
ZUSAMMENBAU UND MONTAGE
Ventil und Ventilfeder
1. Auftragen:
Molybdändisulfidöl
(auf Ventilschaft und Dich-
tring)
2. Montieren:
Ventil
1
Federsitz
2
Ventilschaft-Dichtring
3
Ve

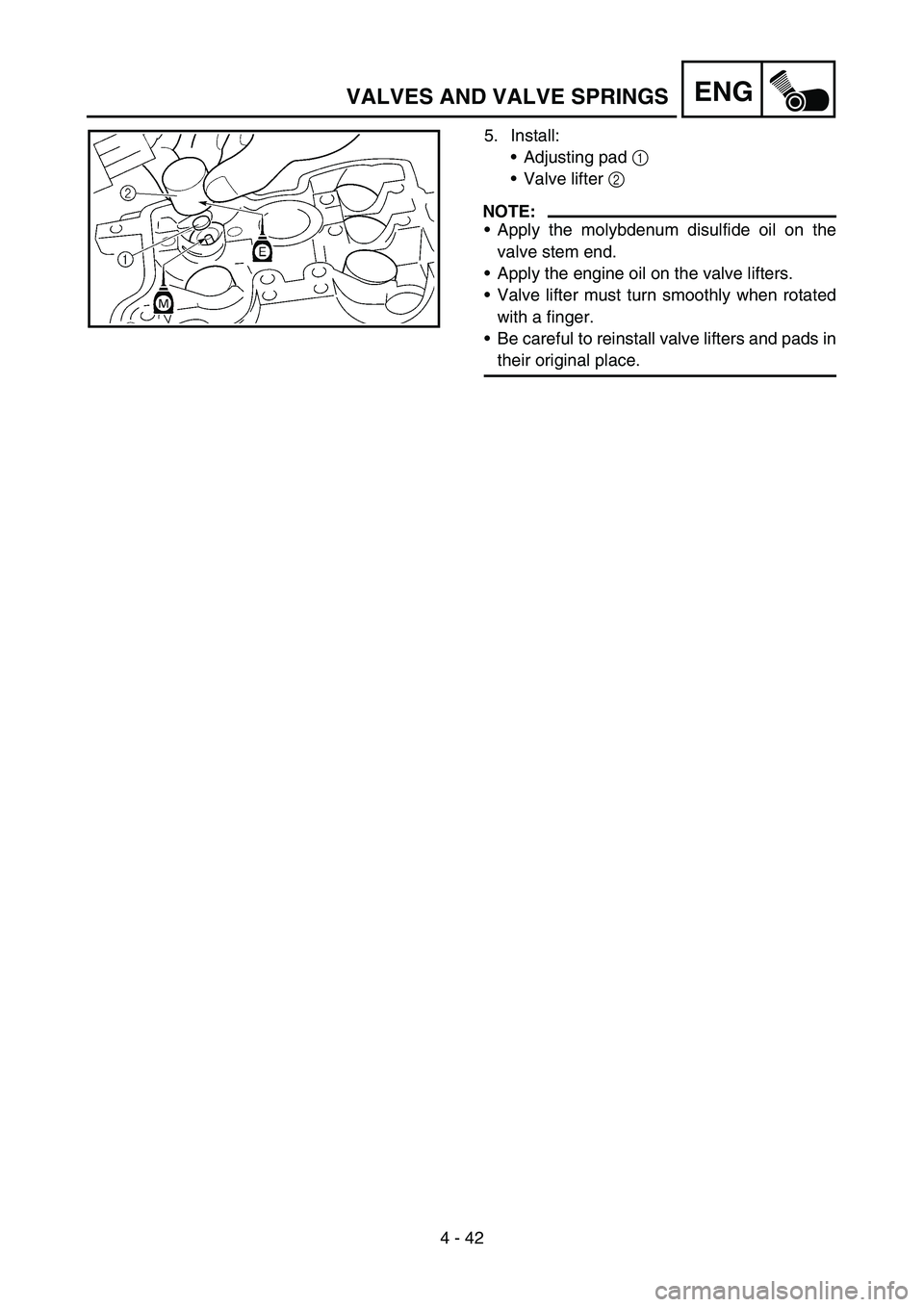

Page 344 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) 4 - 42
ENGVALVES AND VALVE SPRINGS
5. Install:
Adjusting pad 1
Valve lifter 2
NOTE:
Apply the molybdenum disulfide oil on the
valve stem end.
Apply the engine oil on the valve lifters.
Valve li

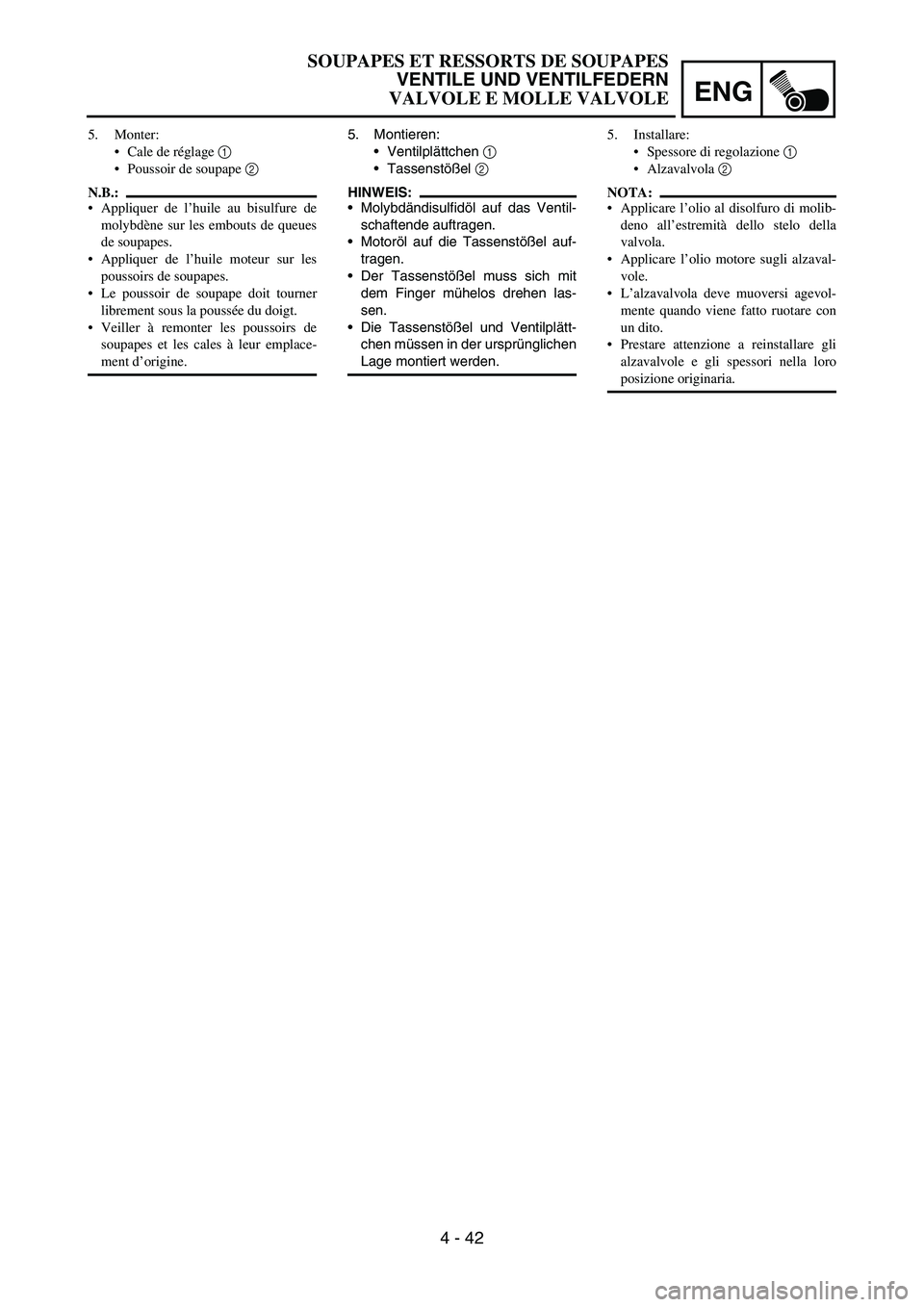

Page 345 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) ENG
4 - 42
5. Montieren:
Ventilplättchen
1
Tassenstößel
2
HINWEIS:
Molybdändisulfidöl auf das Ventil-
schaftende auftragen.
Motoröl auf die Tassenstößel auf-
tragen.
Der Tassenstöße

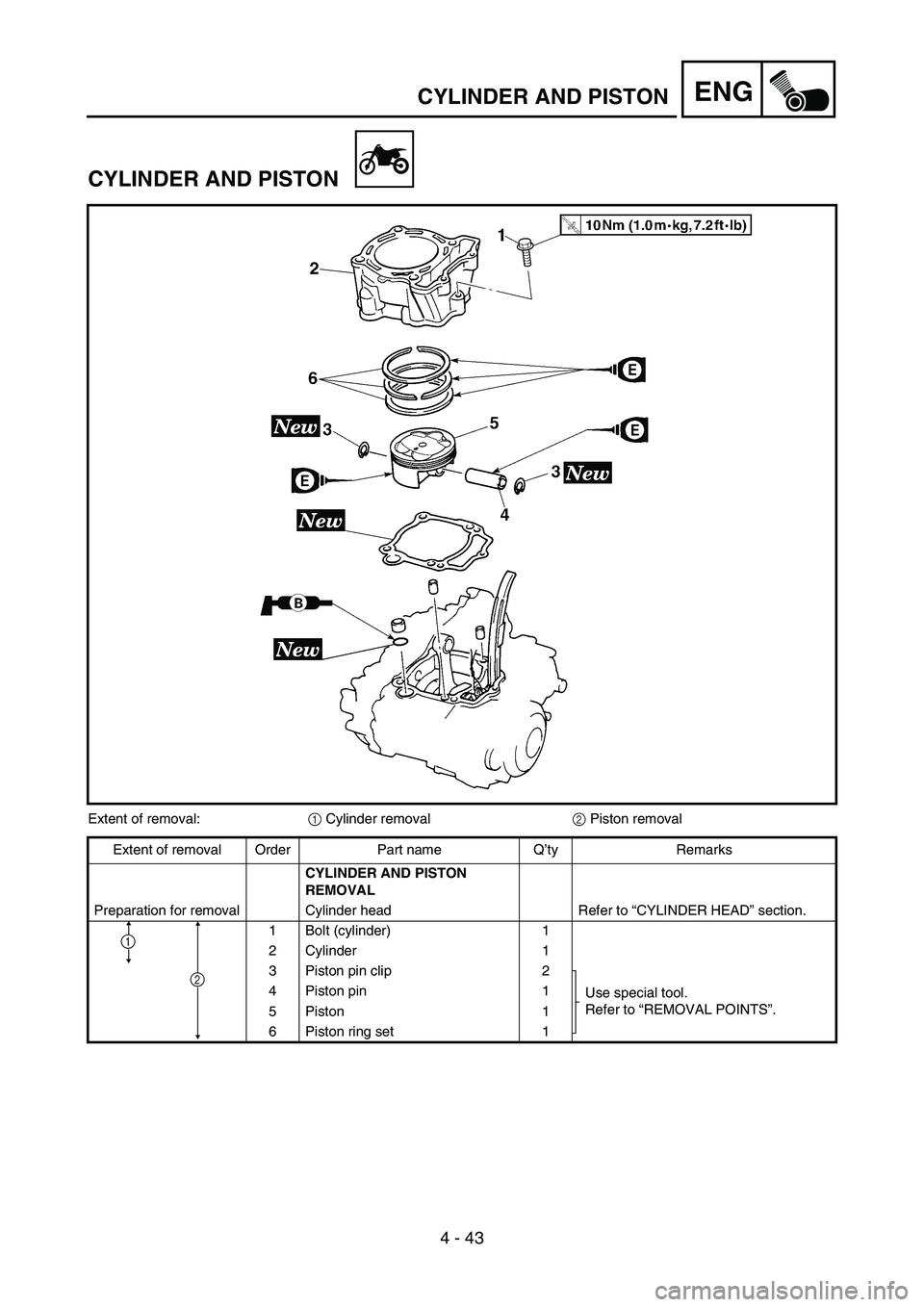

Page 346 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) 4 - 43
ENGCYLINDER AND PISTON
CYLINDER AND PISTON
Extent of removal:
1 Cylinder removal
2 Piston removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER AND PISTON
REMOVAL
Preparation for r

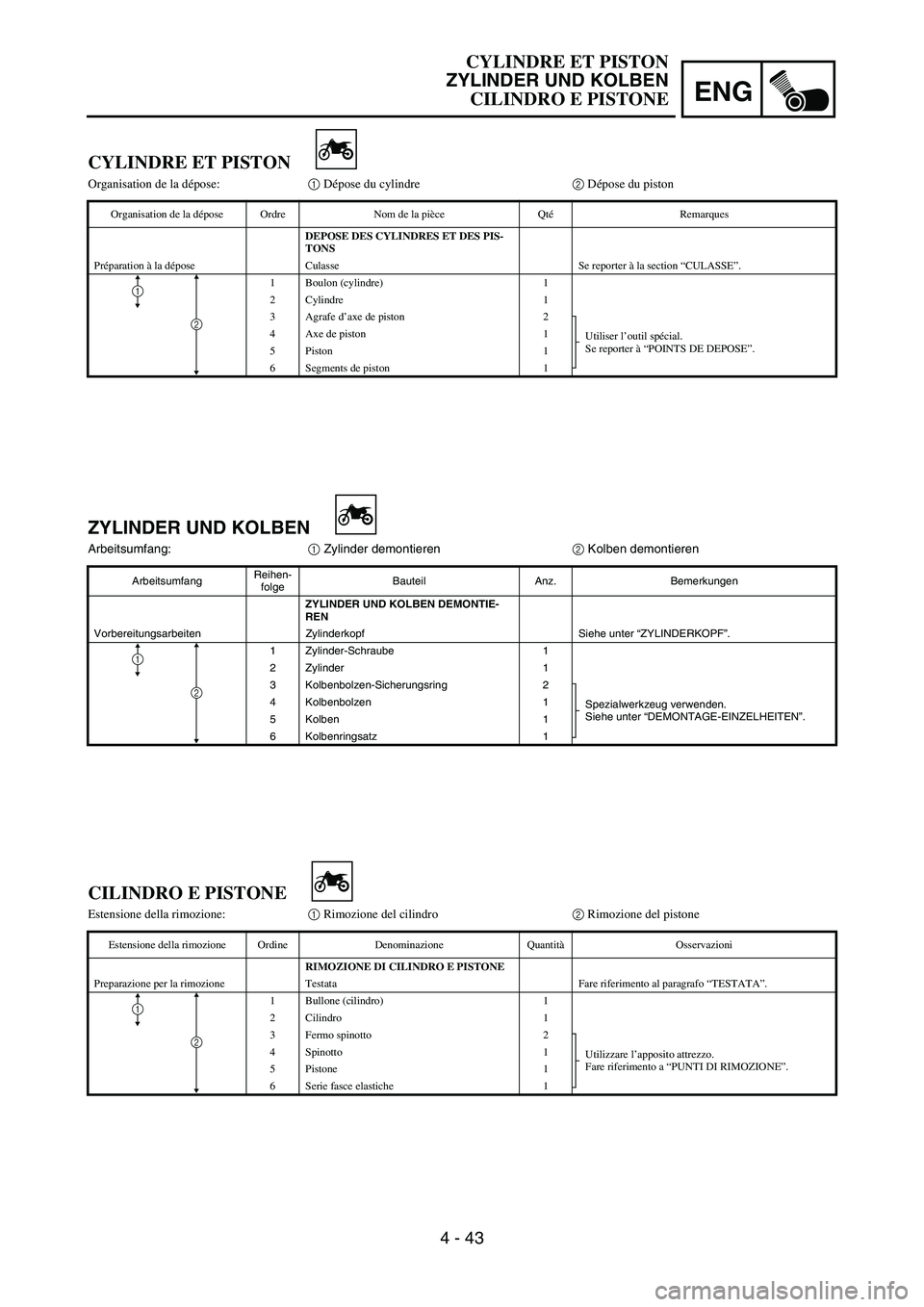

Page 347 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) ENG
4 - 43
ZYLINDER UND KOLBEN
Arbeitsumfang:
1 Zylinder demontieren
2 Kolben demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ZYLINDER UND KOLBEN DEMONTIE-
REN
Vorbereitungsarbeiten Zyl

Page 348 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) 4 - 44
ENGCYLINDER AND PISTON
REMOVAL POINTS
Piston and piston ring
1. Remove:
Piston pin clip 1
Piston pin 2
Piston 3
NOTE:
Put identification marks on each piston head
for reference during re

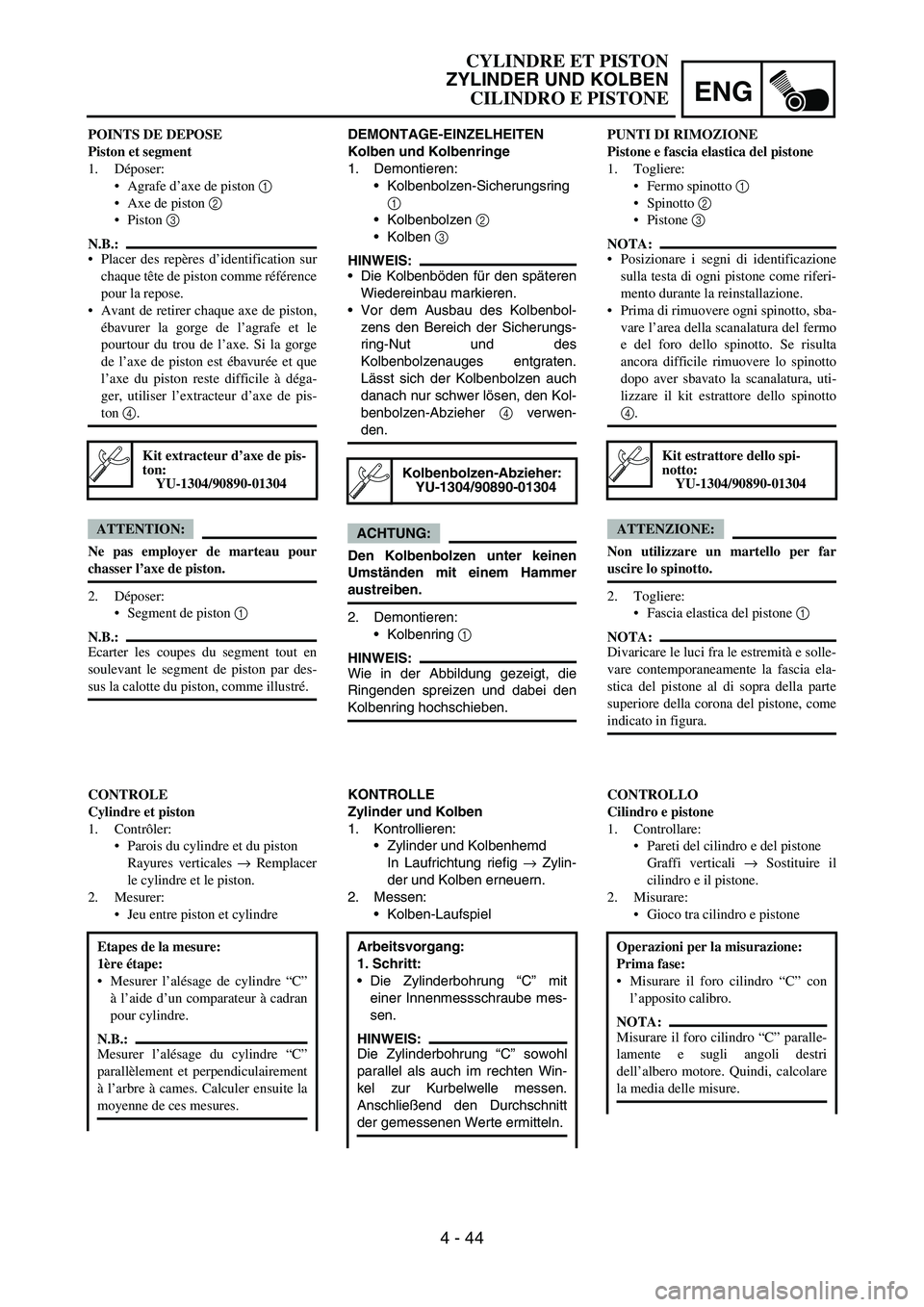

Page 349 of 676

YAMAHA YZ250F 2007  Notices Demploi (in French) ENG
4 - 44
DEMONTAGE-EINZELHEITEN
Kolben und Kolbenringe
1. Demontieren:
Kolbenbolzen-Sicherungsring
1
Kolbenbolzen
2
Kolben
3
HINWEIS:
Die Kolbenböden für den späteren
Wiedereinbau markie

Page 350 of 676

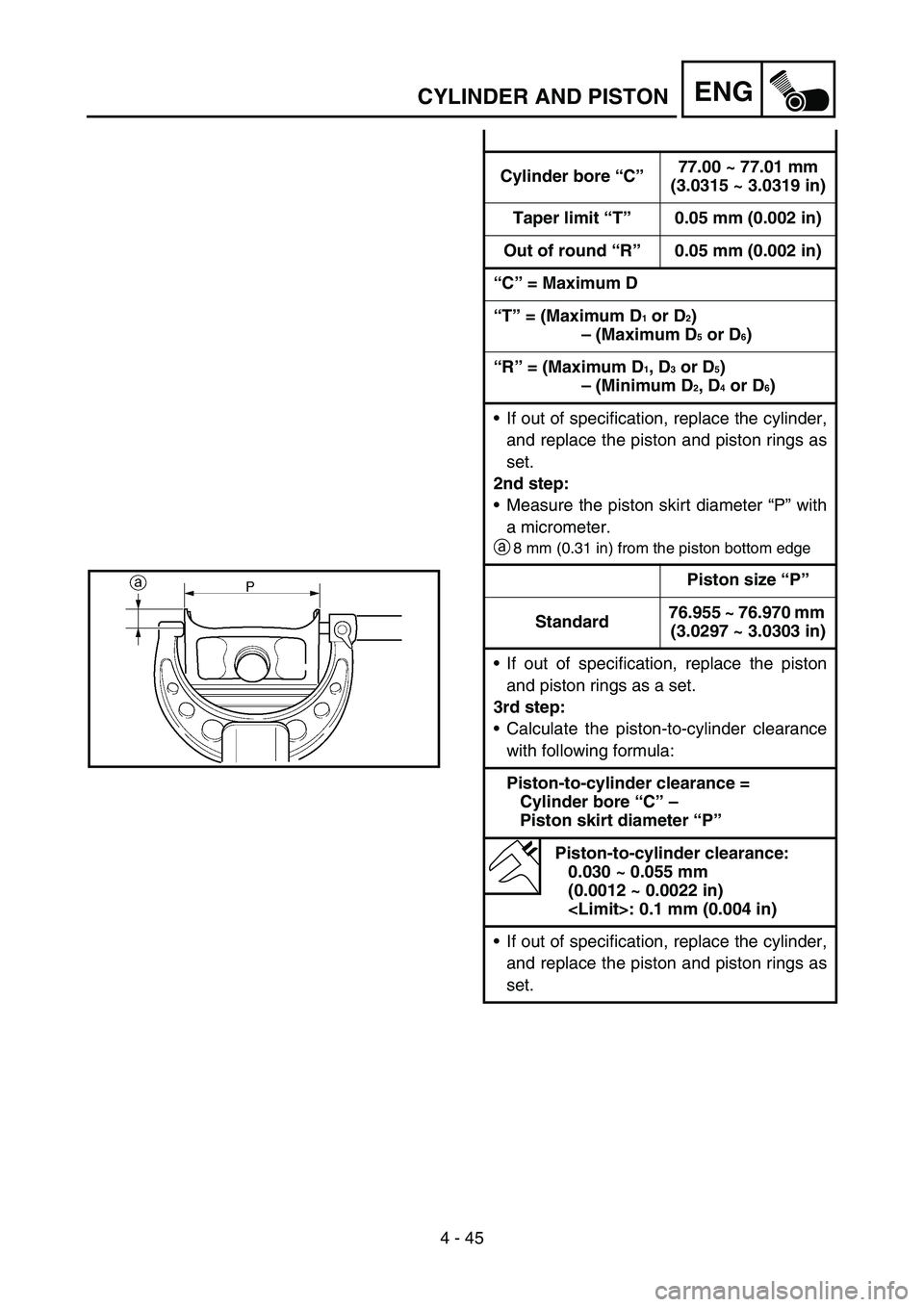

YAMAHA YZ250F 2007  Notices Demploi (in French) 4 - 45
ENGCYLINDER AND PISTON
Cylinder bore “C”77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)
Taper limit “T”0.05 mm (0.002 in)
Out of round “R”0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Max
