ENG
4 - 50
KUPPLUNG
Arbeitsumfang:
1 Druckstangen 1 und 2, Kupplungsausrückwelle demontieren
2 Druckstange 1 zerlegen
3 Reib- und Stahlscheiben demontieren
4 Primärantriebsrad demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KUPPLUNG DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL
3.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Kupplungszug Motorseitig lösen.
1 Kupplungsdeckel 1
2 Kupplungsfeder 5
3 Druckplatte 1
4 Druckstange 1 1
5 Sicherungsring 1
6 Beilagscheibe 1
7 Lager 1
8 Kugel 1
9 Druckstange 2 1
21
1
34
EMBRAYAGE
Organisation de la dépose:1 Dépose de la tige de débrayage 1, 2 et de l’arbre de tige de poussée 2 Démontage de la tige de débrayage 1
3 Dépose du disque garni et du plateau de pression4 Dépose du pignon mené de transmission primaire
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’EMBRAYAGE
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Câble d’embrayage Déconnecter du côté du moteur.
1 Couvercle d’embrayage 1
2 Ressort d’appui du plateau de pression 5
3 Disque de pression 1
4 Tige de débrayage 1 1
5 Circlip 1
6 Rondelle 1
7 Roulement 1
8 Bille 1
9 Tige de débrayage 2 1
21
1
34
FRIZIONE
Estensione della rimozione:1 Rimozione di asta di blocco 1, 2 e dell’albero della leva di aggancio 2 Disassemblaggio dell’asta di blocco 1
3 Rimozione di disco conduttore e disco condotto 4 Rimozione dell’ingranaggio condotto della trasmissione primaria
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELLA FRIZIONE
Preparazione per la rimozione Scaricare l’olio motore. Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.
Pedale del freno Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Cavo della frizione Scollegarlo sul lato del motore.
1 Carter frizione 1
2 Molla della frizione 5
3 Piatto spingidisco 1
4 Asta di blocco 1 1
5 Anello elastico di sicurezza 1
6 Rondella 1
7Cuscinetto 1
8 Sfera 1
9 Asta di blocco 2 1
21
1
34
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 51

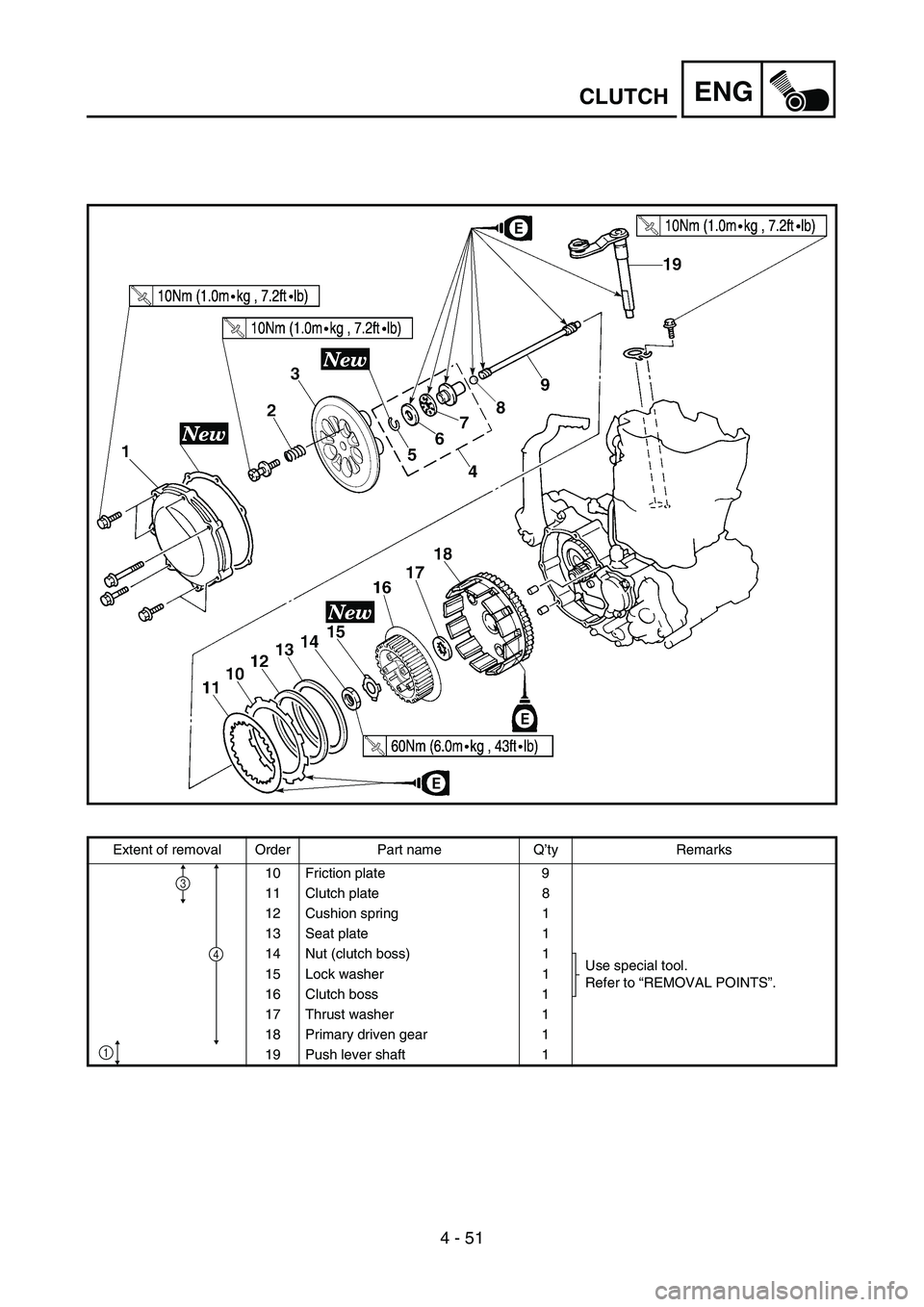

ENGCLUTCH
Extent of removal Order Part name Q’ty Remarks
10 Friction plate 9
11 Clutch plate 8
12 Cushion spring 1
13 Seat plate 1
14 Nut (clutch boss) 1
Use special tool.
Refer to “REMOVAL POINTS”. 15 Lock washer 1
16 Clutch boss 1
17 Thrust washer 1
18 Primary driven gear 1
19 Push lever shaft 1
4
1
3

ENG
4 - 51
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
10 Reibscheibe 9
11 Stahlscheibe 8
12 Wellenfeder 1
13 Federsitz 1
14 Kupplungsnaben-Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”. 15 Sicherungsscheibe 1
16 Kupplungsnabe 1
17 Anlaufscheibe 1
18 Primärantriebsrad 1
19 Kupplungsausrückwelle 1
3
4
1

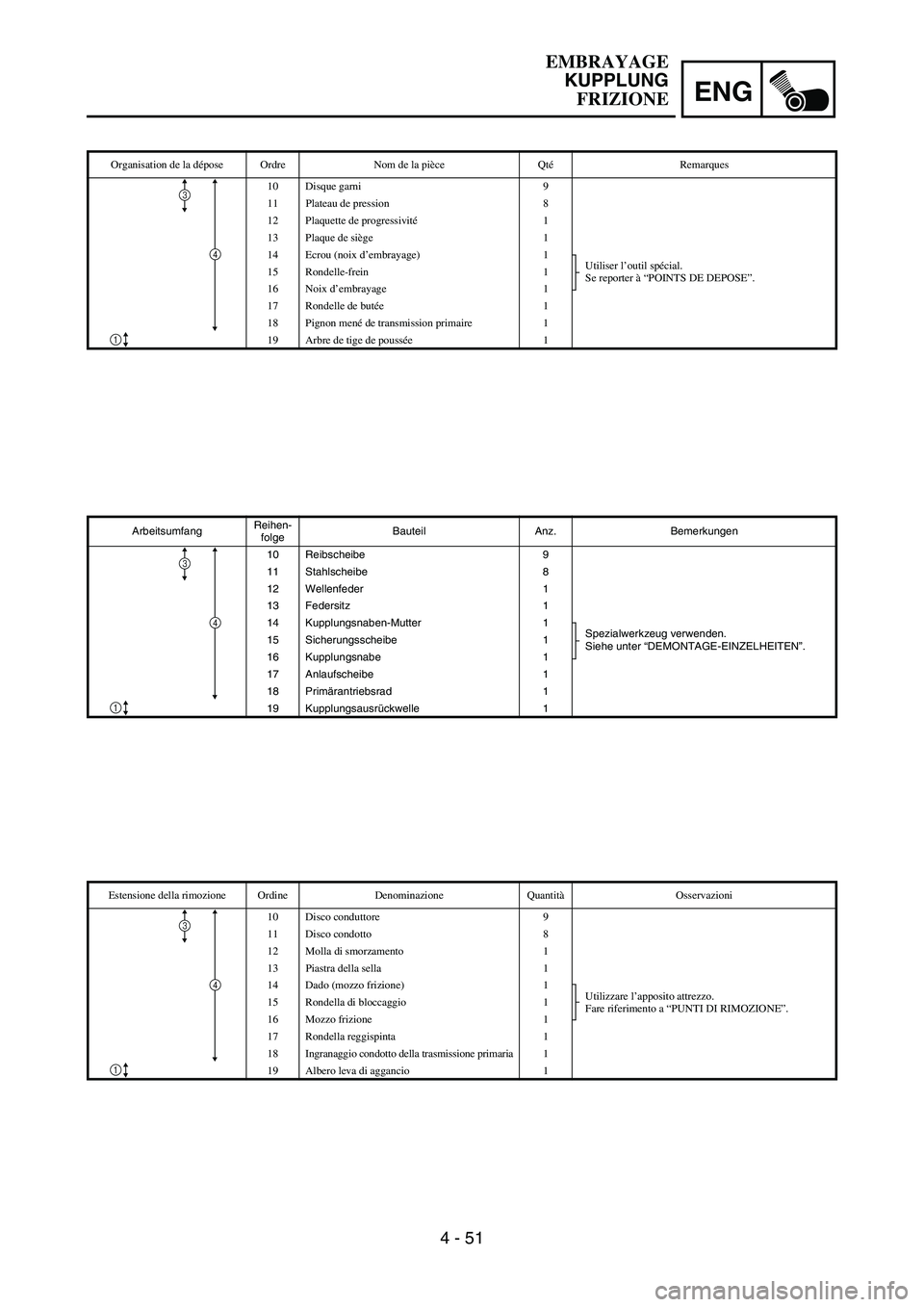

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
10 Disque garni 9
11 Plateau de pression 8
12 Plaquette de progressivité1
13 Plaque de siège 1
14 Ecrou (noix d’embrayage) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 15 Rondelle-frein 1
16 Noix d’embrayage 1
17 Rondelle de butée1
18 Pignon mené de transmission primaire 1
19 Arbre de tige de poussée1
3
4
1
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
10 Disco conduttore 9
11 Disco condotto 8
12 Molla di smorzamento 1
13 Piastra della sella 1
14 Dado (mozzo frizione) 1
Utilizzare l’apposito attrezzo.
Fare riferimento a “PUNTI DI RIMOZIONE”. 15 Rondella di bloccaggio 1
16 Mozzo frizione 1
17 Rondella reggispinta 1
18 Ingranaggio condotto della trasmissione primaria 1
19 Albero leva di aggancio 1
3
4
1
EMBRAYAGE
KUPPLUNG
FRIZIONE

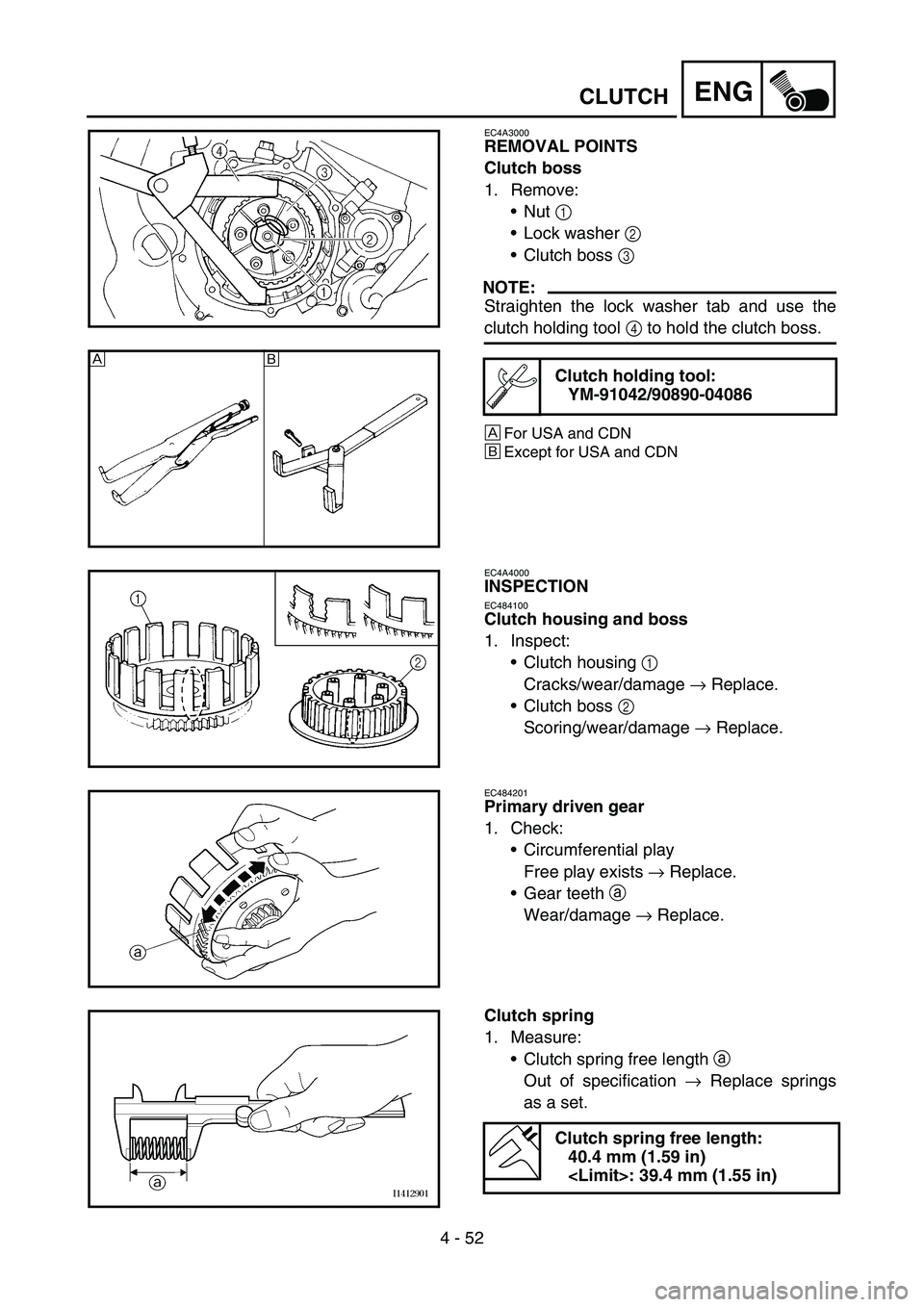

4 - 52
ENGCLUTCH
EC4A3000
REMOVAL POINTS
Clutch boss
1. Remove:
Nut 1
Lock washer 2
Clutch boss 3
NOTE:
Straighten the lock washer tab and use the
clutch holding tool 4 to hold the clutch boss.
È
For USA and CDN
ÉExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
È
É
EC4A4000
INSPECTION
EC484100
Clutch housing and boss
1. Inspect:
Clutch housing 1
Cracks/wear/damage → Replace.
Clutch boss 2
Scoring/wear/damage → Replace.
EC484201
Primary driven gear
1. Check:
Circumferential play
Free play exists → Replace.
Gear teeth a
Wear/damage → Replace.
Clutch spring
1. Measure:
Clutch spring free length a
Out of specification → Replace springs
as a set.
Clutch spring free length:
40.4 mm (1.59 in)
: 39.4 mm (1.55 in)

ENG
4 - 52
DEMONTAGE-EINZELHEITEN
Kupplungsnabe
1. Demontieren:
Mutter
1
Sicherungsscheibe
2
Kupplungsnabe
3
HINWEIS:
Die Lasche der Sicherungsscheibe
umbiegen und die Kupplungsnabe
mit dem Kupplungshalter
4 fest hal-
ten.
ÈUSA und CDN
ÉNicht USA und CDN
Kupplungshalter:
YM-91042/90890-04086
KONTROLLE
Kupplungskorb und -nabe
1. Kontrollieren:
Kupplungskorb
1
Rissig/verschlissen/beschä-
digt
→ Erneuern.
Kupplungsnabe
2
Riefig/verschlissen/beschä-
digt
→ Erneuern.
Primärantriebsrad
1. Kontrollieren:
Axialspiel
Spiel vorhanden
→ Erneuern.
Verzahnung
a
Verschlissen/beschädigt
→
Erneuern.
Kupplungsfeder
1. Messen:
Länge
a der ungespannten
Kupplungsfeder
Nicht nach Vorgabe
→ Federn
satzweise erneuern.
Länge der ungespann-
ten Kupplungsfeder:
40,4 mm (1,59 in)
:
39,4 mm (1,55 in)

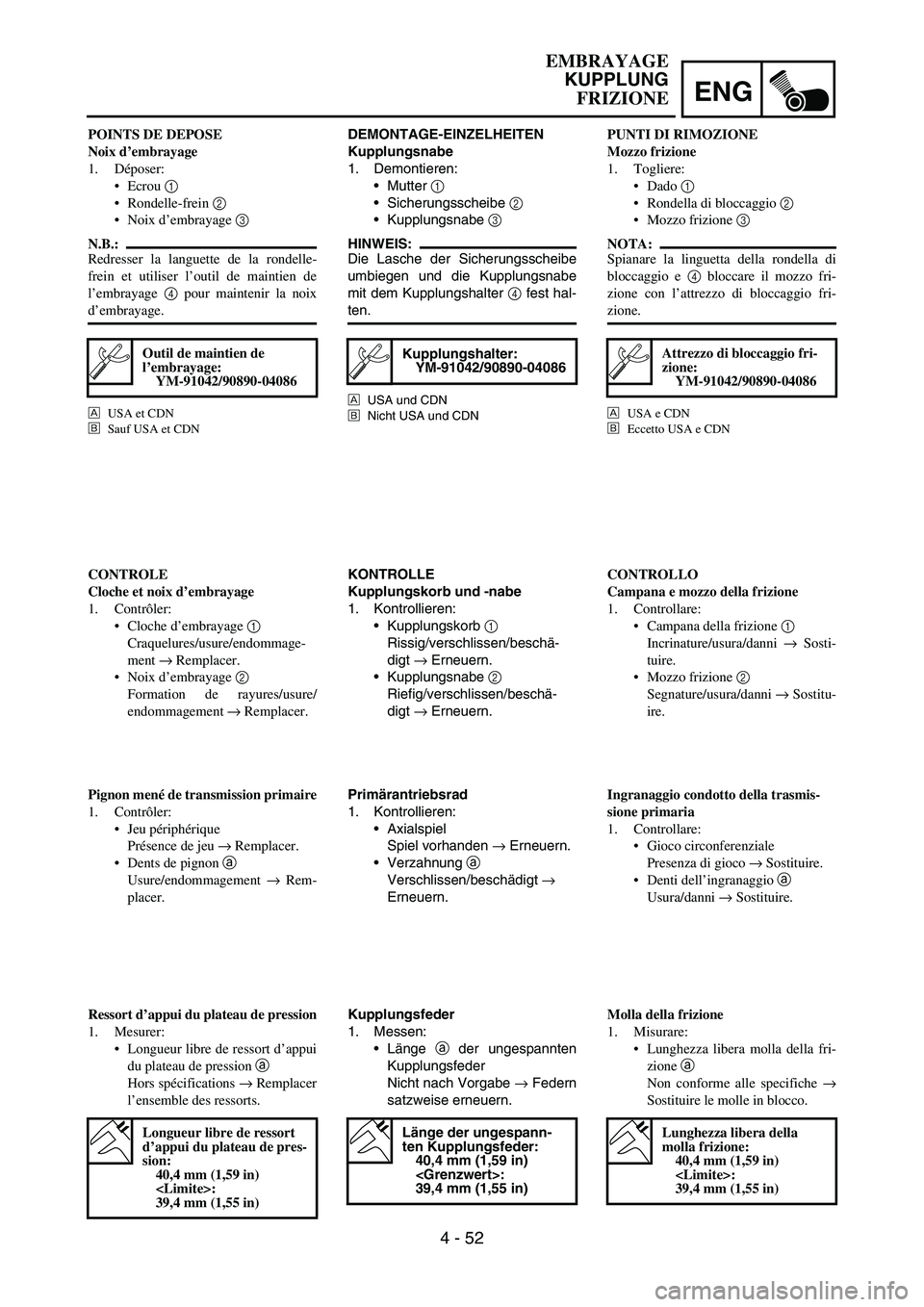

POINTS DE DEPOSE
Noix d’embrayage
1. Déposer:
Ecrou 1
Rondelle-frein 2
Noix d’embrayage 3
N.B.:
Redresser la languette de la rondelle-
frein et utiliser l’outil de maintien de
l’embrayage 4 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
CONTROLE
Cloche et noix d’embrayage
1. Contrôler:
Cloche d’embrayage 1
Craquelures/usure/endommage-
ment → Remplacer.
Noix d’embrayage 2
Formation de rayures/usure/
endommagement → Remplacer.
Pignon mené de transmission primaire
1. Contrôler:
Jeu périphérique
Présence de jeu → Remplacer.
Dents de pignon
a
Usure/endommagement → Rem-
placer.
Ressort d’appui du plateau de pression
1. Mesurer:
Longueur libre de ressort d’appui
du plateau de pression
a
Hors spécifications → Remplacer
l’ensemble des ressorts.
Longueur libre de ressort
d’appui du plateau de pres-
sion:
40,4 mm (1,59 in)
:
39,4 mm (1,55 in)
PUNTI DI RIMOZIONE
Mozzo frizione
1. Togliere:
Dado 1
Rondella di bloccaggio 2
Mozzo frizione 3
NOTA:
Spianare la linguetta della rondella di
bloccaggio e 4 bloccare il mozzo fri-
zione con l’attrezzo di bloccaggio fri-
zione.
È
USA e CDN
É
Eccetto USA e CDN
Attrezzo di bloccaggio fri-
zione:
YM-91042/90890-04086
CONTROLLO
Campana e mozzo della frizione
1. Controllare:
Campana della frizione 1
Incrinature/usura/danni → Sosti-
tuire.
Mozzo frizione 2
Segnature/usura/danni → Sostitu-
ire.
Ingranaggio condotto della trasmis-
sione primaria
1. Controllare:
Gioco circonferenziale
Presenza di gioco → Sostituire.
Denti dell’ingranaggio
a
Usura/danni → Sostituire.
Molla della frizione
1. Misurare:
Lunghezza libera molla della fri-
zione
a
Non conforme alle specifiche →
Sostituire le molle in blocco.
Lunghezza libera della
molla frizione:
40,4 mm (1,59 in)
:
39,4 mm (1,55 in)
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 53
ENGCLUTCH

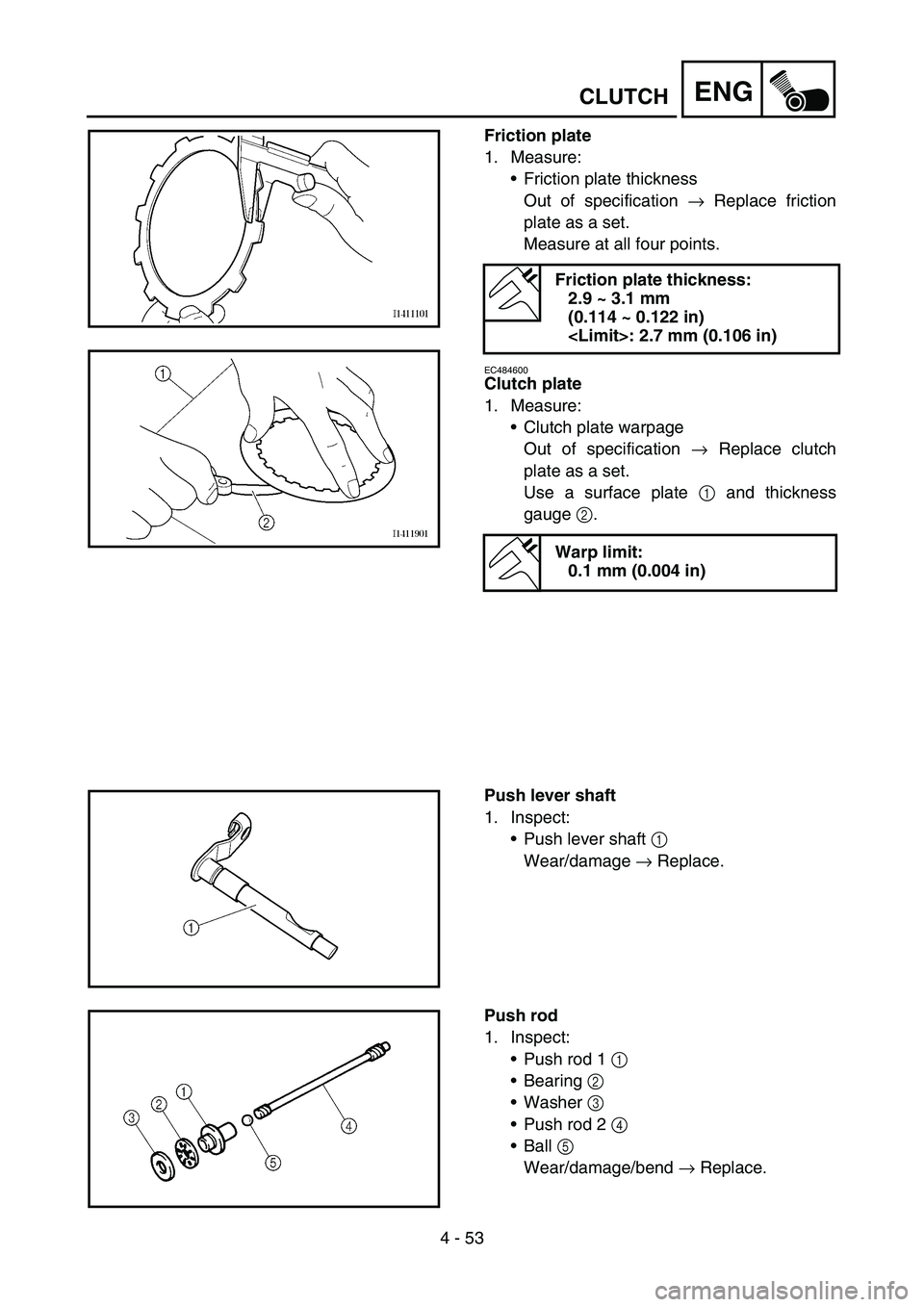

Friction plate
1. Measure:
Friction plate thickness
Out of specification → Replace friction
plate as a set.
Measure at all four points.
EC484600
Clutch plate
1. Measure:
Clutch plate warpage
Out of specification → Replace clutch
plate as a set.
Use a surface plate 1 and thickness
gauge 2.
Friction plate thickness:
2.9 ~ 3.1 mm
(0.114 ~ 0.122 in)
: 2.7 mm (0.106 in)
Warp limit:
0.1 mm (0.004 in)
Push lever shaft
1. Inspect:
Push lever shaft 1
Wear/damage → Replace.
Push rod
1. Inspect:
Push rod 1 1
Bearing 2
Washer 3
Push rod 2 4
Ball 5
Wear/damage/bend → Replace.

ENG
4 - 53

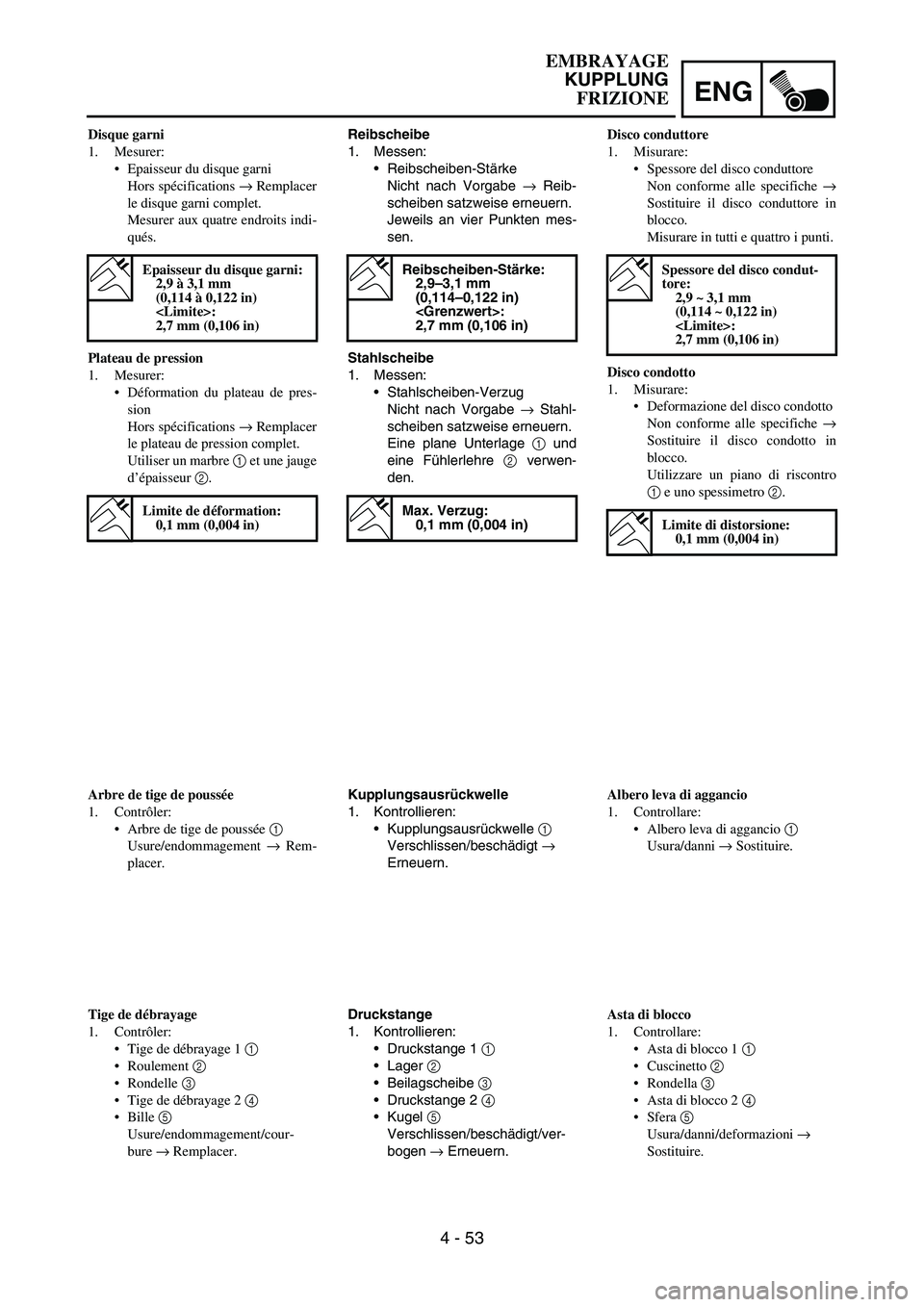

Reibscheibe
1. Messen:
Reibscheiben-Stärke
Nicht nach Vorgabe
→ Reib-
scheiben satzweise erneuern.
Jeweils an vier Punkten mes-
sen.
Stahlscheibe
1. Messen:
Stahlscheiben-Verzug
Nicht nach Vorgabe
→ Stahl-
scheiben satzweise erneuern.
Eine plane Unterlage
1 und
eine Fühlerlehre
2 verwen-
den.
Reibscheiben-Stärke:
2,9–3,1 mm
(0,114–0,122 in)
:
2,7 mm (0,106 in)
Max. Verzug:
0,1 mm (0,004 in)
Kupplungsausrückwelle
1. Kontrollieren:
Kupplungsausrückwelle
1
Verschlissen/beschädigt
→
Erneuern.
Druckstange
1. Kontrollieren:
Druckstange 1
1
Lager
2
Beilagscheibe
3
Druckstange 2
4
Kugel
5
Verschlissen/beschädigt/ver-
bogen
→ Erneuern. Disque garni
1. Mesurer:
Epaisseur du disque garni
Hors spécifications → Remplacer
le disque garni complet.
Mesurer aux quatre endroits indi-
qués.
Plateau de pression
1. Mesurer:
Déformation du plateau de pres-
sion
Hors spécifications → Remplacer
le plateau de pression complet.
Utiliser un marbre 1 et une jauge
d’épaisseur 2.
Epaisseur du disque garni:
2,9 à 3,1 mm
(0,114 à 0,122 in)
:
2,7 mm (0,106 in)
Limite de déformation:
0,1 mm (0,004 in)
Arbre de tige de poussée
1. Contrôler:
Arbre de tige de poussée 1
Usure/endommagement → Rem-
placer.
Tige de débrayage
1. Contrôler:
Tige de débrayage 1 1
Roulement 2
Rondelle 3
Tige de débrayage 2 4
Bille 5
Usure/endommagement/cour-
bure → Remplacer.Disco conduttore
1. Misurare:
Spessore del disco conduttore
Non conforme alle specifiche →
Sostituire il disco conduttore in
blocco.
Misurare in tutti e quattro i punti.
Disco condotto
1. Misurare:
Deformazione del disco condotto
Non conforme alle specifiche →
Sostituire il disco condotto in
blocco.
Utilizzare un piano di riscontro
1 e uno spessimetro 2.
Spessore del disco condut-
tore:
2,9 ~ 3,1 mm
(0,114 ~ 0,122 in)
:
2,7 mm (0,106 in)
Limite di distorsione:
0,1 mm (0,004 in)
Albero leva di aggancio
1. Controllare:
Albero leva di aggancio 1
Usura/danni → Sostituire.
Asta di blocco
1. Controllare:
Asta di blocco 1 1
Cuscinetto 2
Rondella 3
Asta di blocco 2 4
Sfera 5
Usura/danni/deformazioni →
Sostituire.
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 54
ENGCLUTCH
EC4A5000

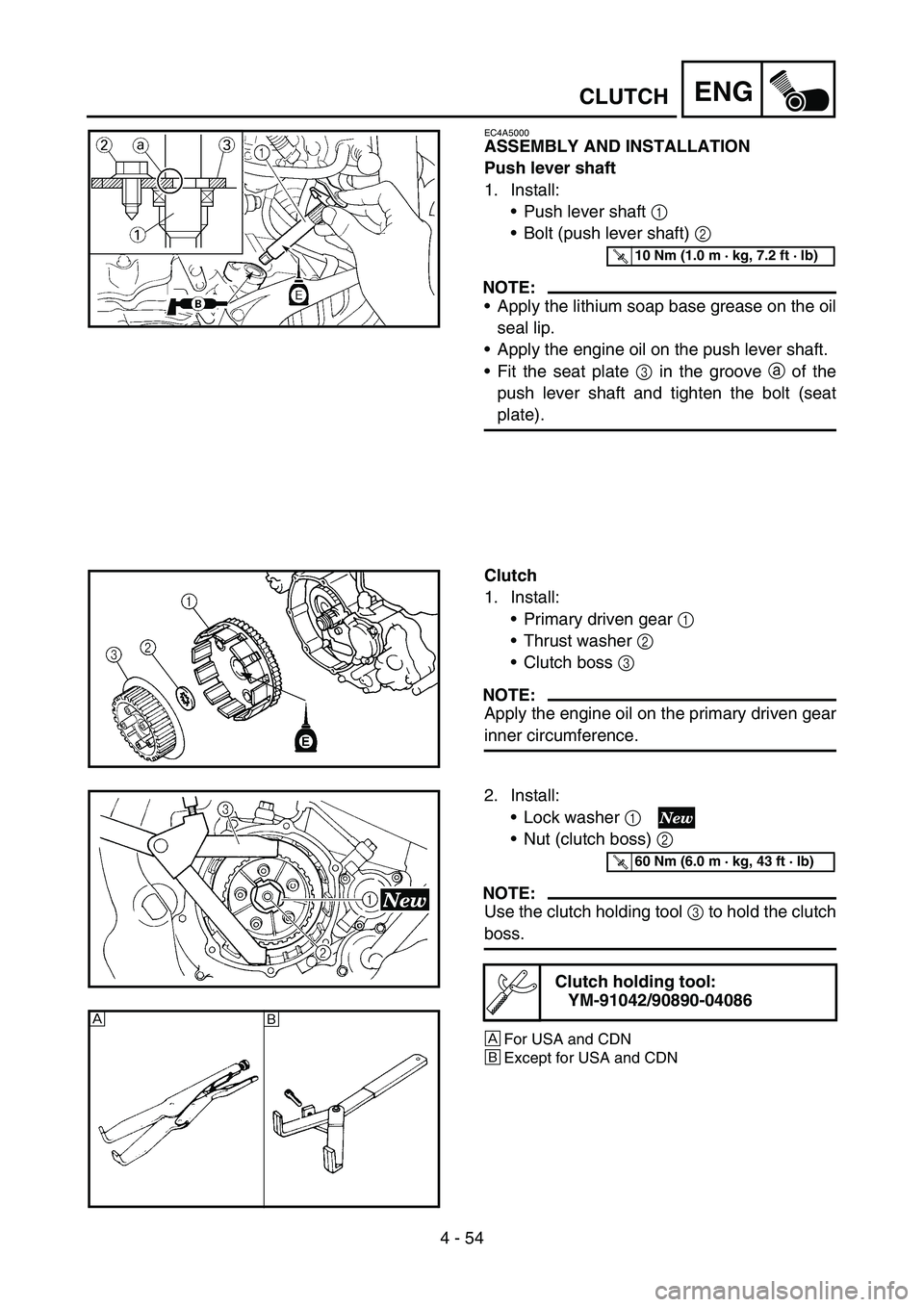

ASSEMBLY AND INSTALLATION
Push lever shaft
1. Install:
Push lever shaft 1
Bolt (push lever shaft) 2
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Apply the engine oil on the push lever shaft.
Fit the seat plate 3 in the groove a of the
push lever shaft and tighten the bolt (seat
plate).
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Clutch
1. Install:
Primary driven gear 1
Thrust washer 2
Clutch boss 3
NOTE:
Apply the engine oil on the primary driven gear
inner circumference.
2. Install:
Lock washer 1
Nut (clutch boss) 2
NOTE:
Use the clutch holding tool 3 to hold the clutch
boss.
È
For USA and CDN
ÉExcept for USA and CDN
Clutch holding tool:
YM-91042/90890-04086
T R..60 Nm (6.0 m · kg, 43 ft · lb)
È
É

ENG
4 - 54

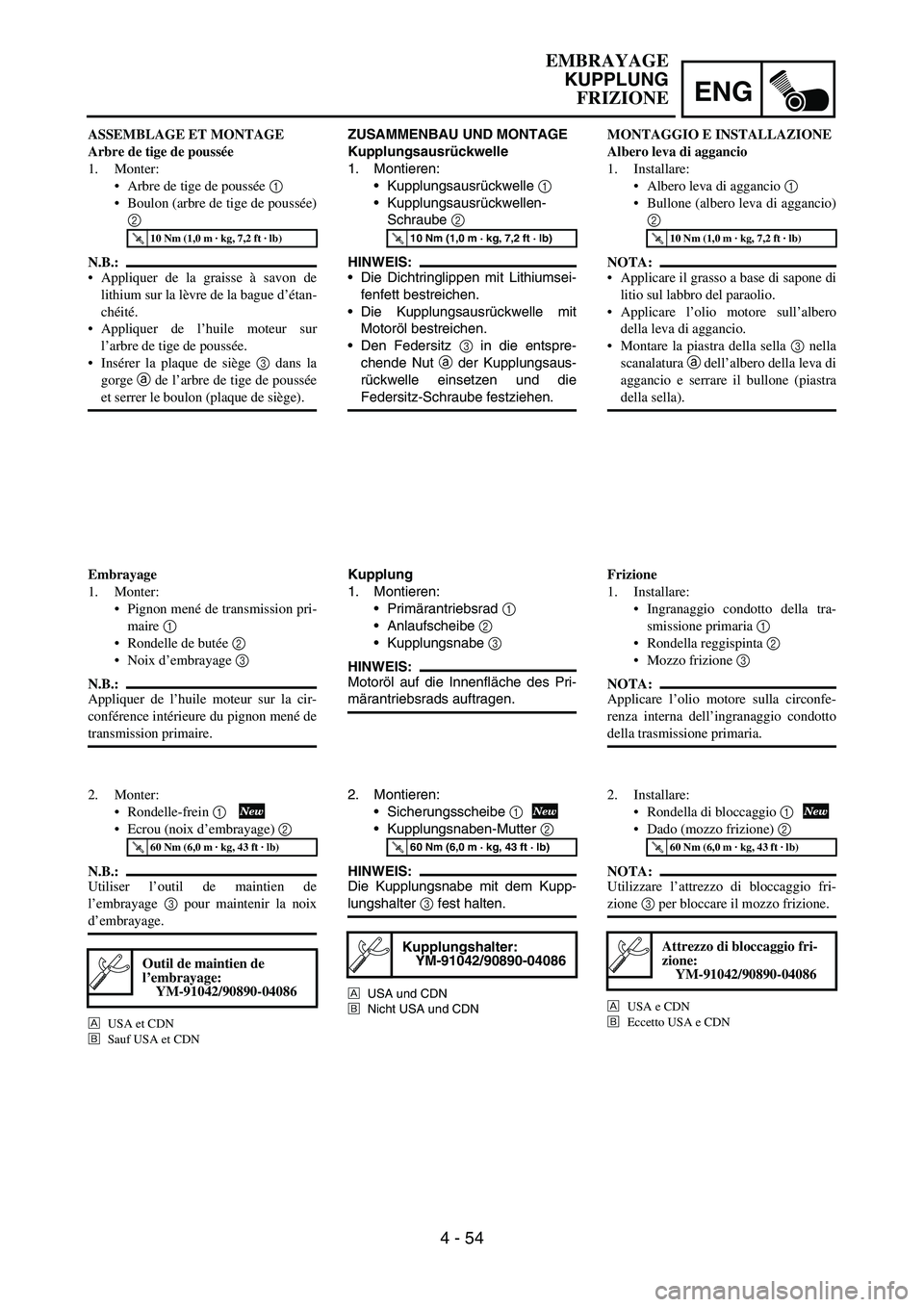

ZUSAMMENBAU UND MONTAGE
Kupplungsausrückwelle
1. Montieren:
Kupplungsausrückwelle
1
Kupplungsausrückwellen-
Schraube
2
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Die Kupplungsausrückwelle mit
Motoröl bestreichen.
Den Federsitz
3 in die entspre-
chende Nut
a der Kupplungsaus-
rückwelle einsetzen und die
Federsitz-Schraube festziehen.
T R..10 Nm (1,0 m · kg
, 7,2 ft · lb)
Kupplung
1. Montieren:
Primärantriebsrad
1
Anlaufscheibe
2
Kupplungsnabe
3
HINWEIS:
Motoröl auf die Innenfläche des Pri-
märantriebsrads auftragen.
2. Montieren:
Sicherungsscheibe
1
Kupplungsnaben-Mutter
2
HINWEIS:
Die Kupplungsnabe mit dem Kupp-
lungshalter
3 fest halten.
È
USA und CDN
É
Nicht USA und CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Kupplungshalter:
YM-91042/90890-04086
ASSEMBLAGE ET MONTAGE
Arbre de tige de poussée
1. Monter:
Arbre de tige de poussée 1
Boulon (arbre de tige de poussée)
2
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Appliquer de l’huile moteur sur
l’arbre de tige de poussée.
Insérer la plaque de siège 3 dans la
gorge a de l’arbre de tige de poussée
et serrer le boulon (plaque de siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené de transmission pri-
maire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon mené de
transmission primaire.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien de
l’embrayage 3 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
MONTAGGIO E INSTALLAZIONE
Albero leva di aggancio
1. Installare:
Albero leva di aggancio 1
Bullone (albero leva di aggancio)
2
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Applicare l’olio motore sull’albero
della leva di aggancio.
Montare la piastra della sella 3 nella
scanalatura a dell’albero della leva di
aggancio e serrare il bullone (piastra
della sella).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Frizione
1. Installare:
Ingranaggio condotto della tra-
smissione primaria 1
Rondella reggispinta 2
Mozzo frizione 3
NOTA:
Applicare l’olio motore sulla circonfe-
renza interna dell’ingranaggio condotto
della trasmissione primaria.
2. Installare:
Rondella di bloccaggio 1
Dado (mozzo frizione) 2
NOTA:
Utilizzare l’attrezzo di bloccaggio fri-
zione 3 per bloccare il mozzo frizione.
È
USA e CDN
É
Eccetto USA e CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Attrezzo di bloccaggio fri-
zione:
YM-91042/90890-04086
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 55
ENG

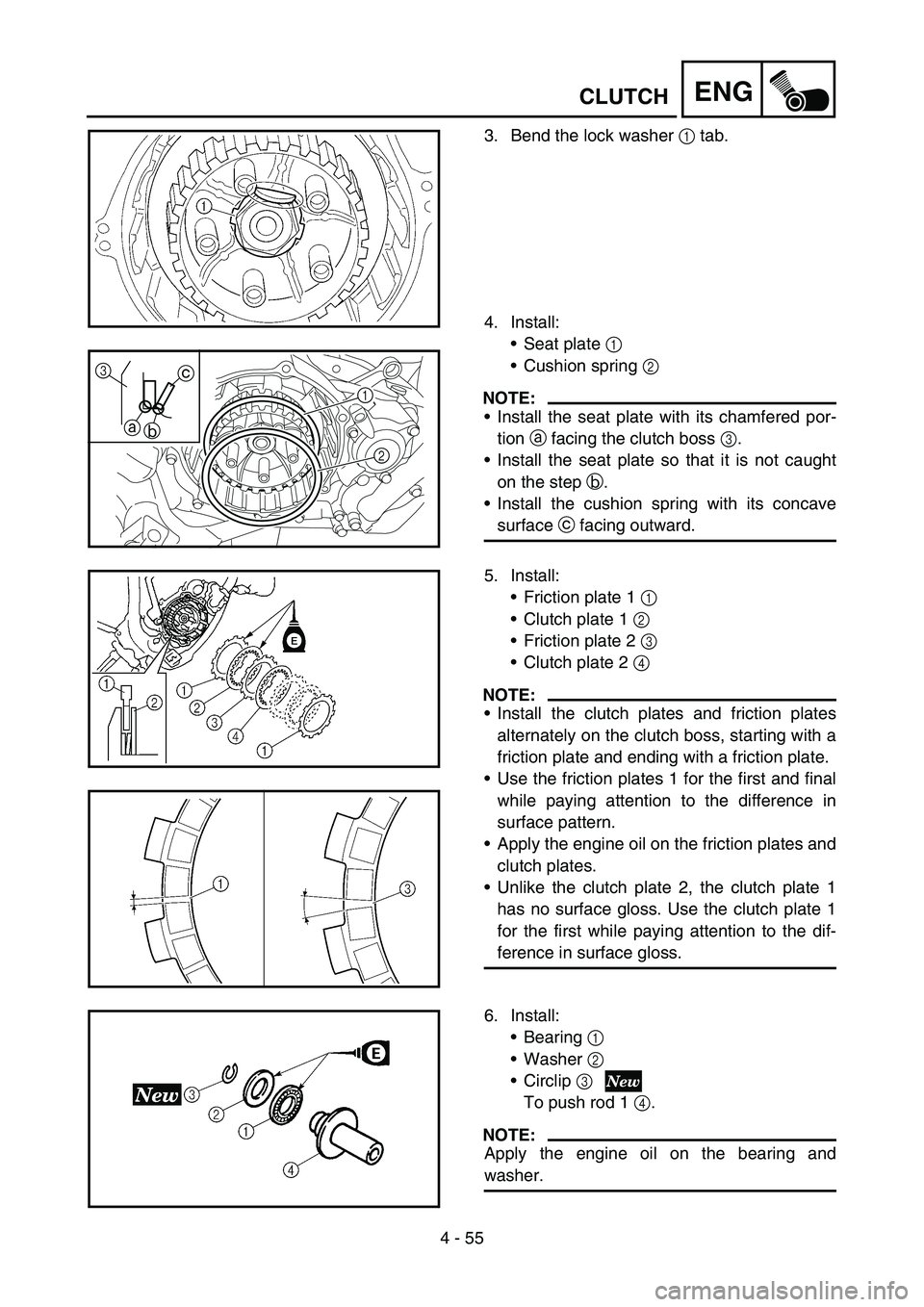

3. Bend the lock washer 1 tab.
4. Install:
Seat plate 1
Cushion spring 2
NOTE:
Install the seat plate with its chamfered por-
tion a facing the clutch boss 3.
Install the seat plate so that it is not caught
on the step b.
Install the cushion spring with its concave
surface c facing outward.
1
2
3
a
bc
5. Install:
Friction plate 1 1
Clutch plate 1 2
Friction plate 2 3
Clutch plate 2 4
NOTE:
Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.
Use the friction plates 1 for the first and final
while paying attention to the difference in
surface pattern.
Apply the engine oil on the friction plates and
clutch plates.
Unlike the clutch plate 2, the clutch plate 1
has no surface gloss. Use the clutch plate 1
for the first while paying attention to the dif-
ference in surface gloss.
6. Install:
Bearing 1
Washer 2
Circlip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and
washer.
CLUTCH
