YAMAHA YZ250F 2015 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2015, Model line: YZ250F, Model: YAMAHA YZ250F 2015Pages: 384, PDF Size: 11.47 MB
Page 201 of 384
TRANSMISSION PAR CHAÎNE
4-69
FAS1SM5191DÉPOSE DE LA CHAÎNE DE TRANSMIS-
SION
1. Utiliser un support adéquat pour surélever la
roue arrière.
EWA13120
AVERTISSEMENT
Maintenir fermement le véhicule de manière
à éliminer tout danger de chute de celui-ci.
2. Déposer :
• Clip de raccord
• Raccord de chaîne de transmission “1”
• Chaîne de transmission “2”
FAS1SM5192CONTRÔLE DE LA CHAÎNE DE TRANSMIS-
SION
1. Mesurer:
• section de 15 maillons de la chaîne de trans-
mission
Hors spécifications Remplacer la chaîne
de transmission.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mesurer la longueur “a” entre les côtés in-
ternes des goupilles et la longueur “b” entre
les côtés externes des goupilles sur une
section de 15 maillons de la chaîne de trans-
mission comme le montre l’illustration.b. Calculer la longueur “c” de la section de 15
maillons de la chaîne de transmission à
l’aide de la formule suivante.
Longueur “c” de la section de 15 maillons de
la chaîne de transmission = (longueur “a”
entre les côtés internes des goupilles + lon-
gueur “b” entre les côtés externes des
goupilles)/2
N.B.
• Lors de la mesure d’une section de 15 mail-
lons de la chaîne de transmission, veiller à ce
que la chaîne de transmission soit tendue.
• Réaliser cette procédure 2–3 fois, à un em-
placement différent à chaque fois.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Contrôler:
• Chaîne de transmission
Rigidité Nettoyer, lubrifier ou remplacer.
3. Nettoyer:
• Chaîne de transmission
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Essuyer la chaîne de transmission avec un
chiffon propre.
b. Laisser la chaîne de transmission tremper
dans du pétrole et éliminer toute saleté rési-
duelle.
c. Retirer la chaîne de transmission du pétrole
et la sécher complètement. Longueur limite de 15 maillons
242.9 mm (9.56 in)
Page 202 of 384
TRANSMISSION PAR CHAÎNE
4-70
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Contrôler:
• Rouleaux de chaîne de transmission “1”
Endommagement/usure Remplacer la
chaîne de transmission.
• Plaques latérales de chaîne de transmission
“2”
Endommagement/usure Remplacer la
chaîne de transmission.
5. Lubrifier:
• Chaîne de transmission
FAS1SM5193CONTRÔLE DU PIGNON MENANT
1. Contrôler:
• Couronne arrière
Usure de plus de 1/4 de la dent “a” Rem-
placer ensemble le pignon menant et le pi-
gnon de roue arrière.
Dent tordue Remplacer ensemble le pi-
gnon menant et le pignon de roue arrière.
FAS1SM5194CONTRÔLE DE LA COURONNE ARRIÈRE
Voir “CONTRÔLE ET REMPLACEMENT DE
LA COURONNE ARRIÈRE” à la page 4-9.
FAS1SM5195MONTAGE DE LA CHAÎNE DE TRANSMIS-
SION
1. Monter :
• Chaîne de transmission “1”
• Raccord de chaîne de transmission “2”
• Clip de raccord “3”
EWA
AVERTISSEMENT
Lors du montage du clip de raccord, tou-
jours conserver la même orientation que
celle indiquée dans la figure.
2. Lubrifier:
• Chaîne de transmission
3. Monter :
• Couronne arrière
• Rondelle de blocage
• Écrou de pignon menant
Voir “DEPOSE DU MOTEUR” à la page 5-1.
ECA1DX1014
ATTENTION
Ne jamais monter une chaîne de transmis-
sion neuve sur des pignons de transmis-
sion usés, car cela réduira
considérablement la durée de vie de la
chaîne de transmission.
4. Régler:
• Tension de la chaîne de transmission
Voir “REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION” à la page 3-
31.
ECA13550b. Correct
1. Rouleau de chaîne de transmission
2. Couronne arrière
Écrou de pignon menant
75 Nm (7.5 m·kgf, 54 ft·lbf)
Tension de la chaîne de transmis-
sion
50–60 mm (1.97–2.36 in)
New
New
T R..
Page 203 of 384
TRANSMISSION PAR CHAÎNE
4-71
ATTENTION
Une chaîne trop tendue entraînera la sur-
charge du moteur et d’autres pièces maî-
tresses, et une chaîne trop lâche risque de
sauter et d’endommager le bras oscillant ou
d’être la cause d’un accident. Il convient
donc de maintenir la tension de la chaîne
dans les limites spécifiées.
Page 204 of 384
TRANSMISSION PAR CHAÎNE
4-72
Page 205 of 384
5
MOTEUR
DEPOSE DU MOTEUR.................................................................................... 5-1

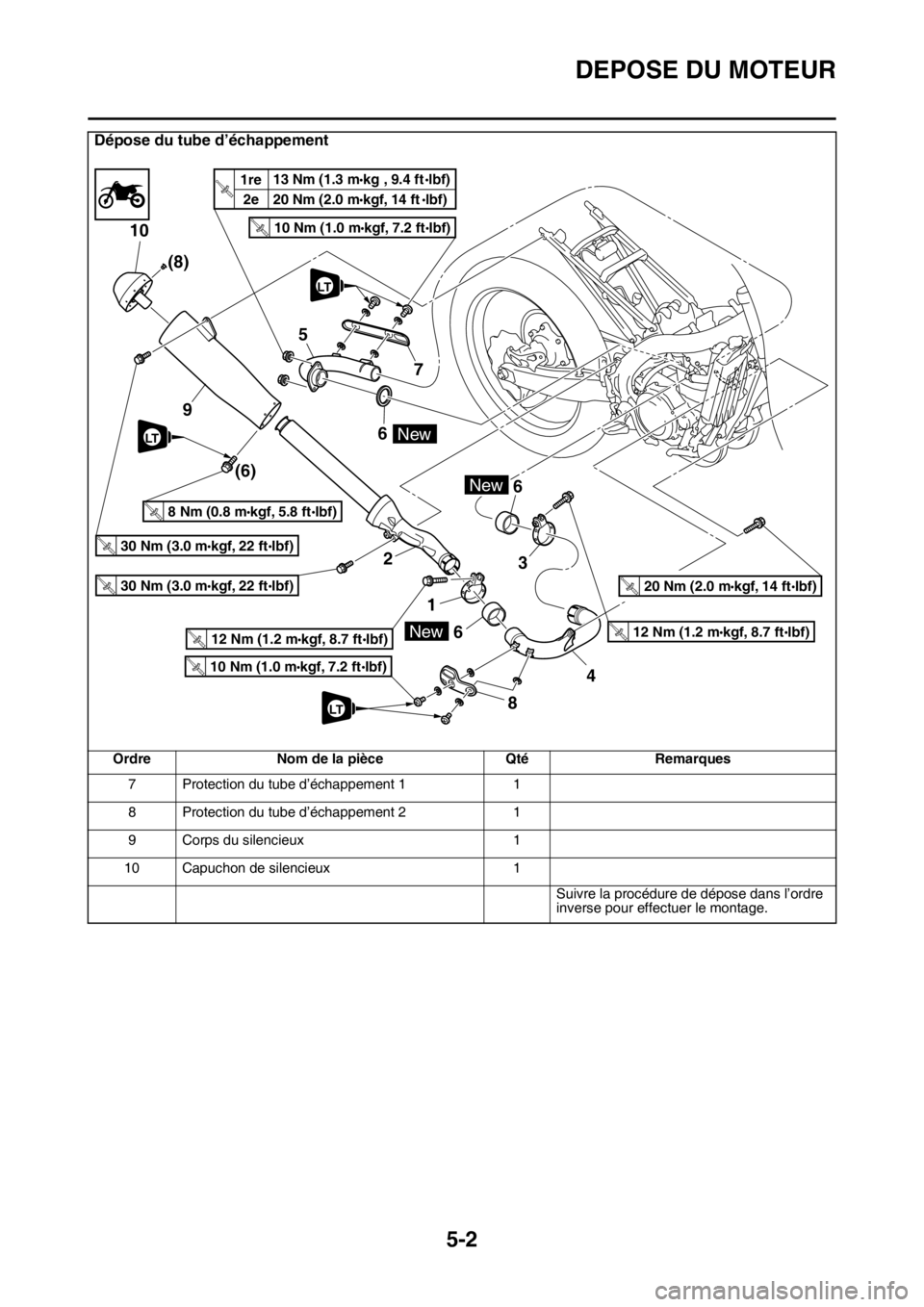

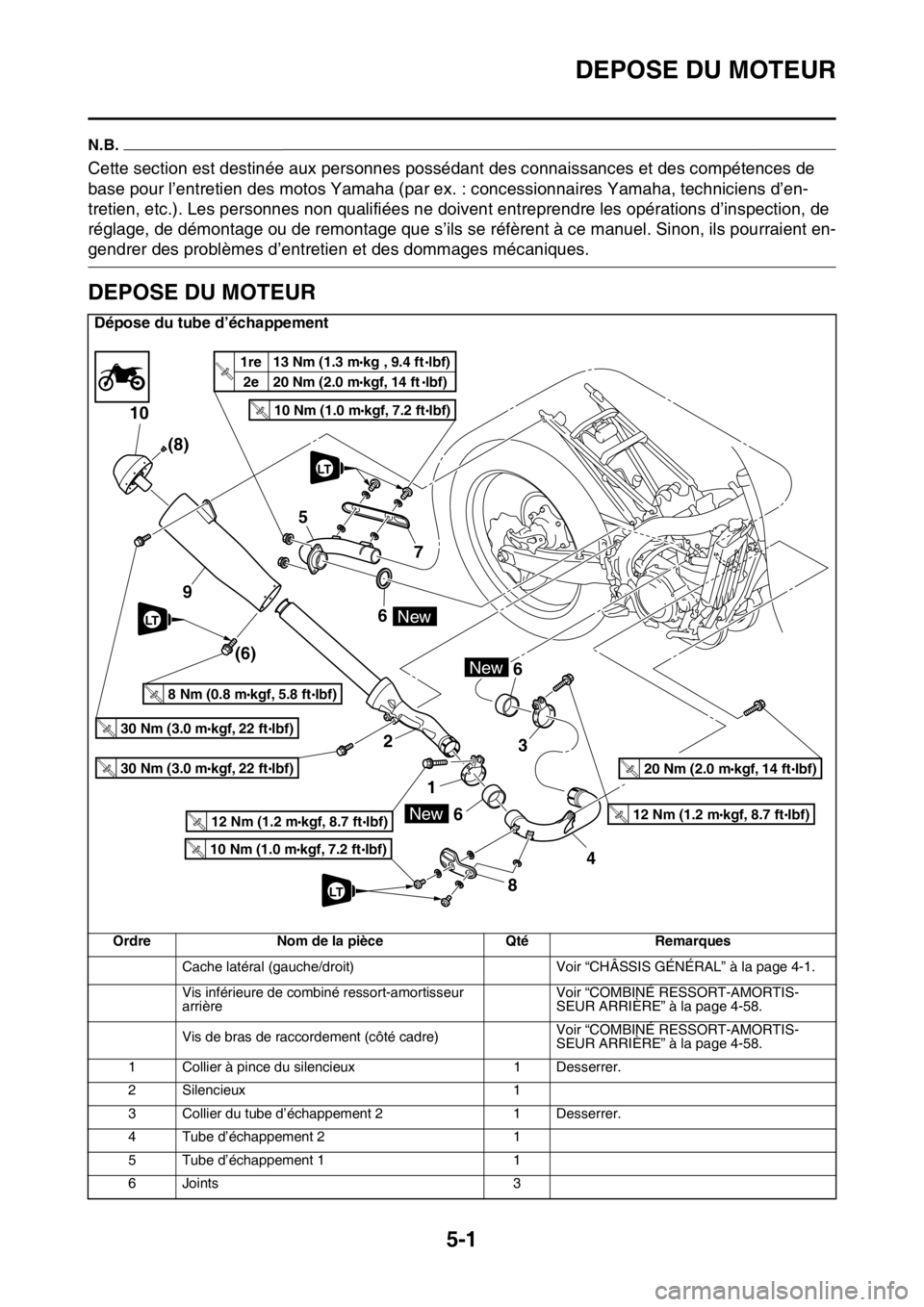

DÉPOSE DU SILENCIEUX ........................................................................ 5-6
DÉPOSE DU TUBE D’ÉCHAPPEMENT 2 ................................................. 5-6
DÉPOSE DE LA COURONNE ARRIÈRE .................................................. 5-6
DÉPOSE DU MOTEUR .............................................................................. 5-7
CONTRÔLE DU SILENCIEUX ET DU TUYAU D’ÉCHAPPEMENT .......... 5-7
REMPLACEMENT DE LA FIBRE DU SILENCIEUX .................................. 5-7
REPOSE DU MOTEUR .............................................................................. 5-8
MONTAGE DE LA PÉDALE DE FREIN ..................................................... 5-9
MONTAGE DE LA COURONNE ARRIÈRE ............................................... 5-9
MONTAGE DU TUBE D’ÉCHAPPEMENT ET DU POT
D’ÉCHAPPEMENT .................................................................................. 5-10
ARBRE À CAMES.......................................................................................... 5-12
DÉPOSE DE L’ARBRE À CAMES ........................................................... 5-14
CONTRÔLE DE L’ARBRE À CAMES ...................................................... 5-15
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION ET DU PIGNON
D’ARBRE À CAMES ................................................................................ 5-16
CONTRÔLE DES TENDEURS DE CHAÎNE DE DISTRIBUTION ........... 5-16
CONTRÔLE DU SYSTÈME DE DÉCOMPRESSION .............................. 5-17
MONTAGE DES ARBRES À CAMES ...................................................... 5-17
TÊTE DE CYLINDRE...................................................................................... 5-20
DÉPOSE DE LA CULASSE..................................................................... 5-22
CONTRÔLE DU PATIN DE CHAÎNE DE DISTRIBUTION
(CÔTÉ ADMISSION) ............................................................................... 5-22
CONTRÔLE DE LA CULASSE ................................................................ 5-22
REPOSE DE LA CULASSE..................................................................... 5-23
SOUPAPES ET RESSORTS DE SOUPAPES............................................... 5-24
DÉPOSE DES SOUPAPES ..................................................................... 5-25
CONTRÔLE DES SOUPAPES ET DES GUIDES DE SOUPAPE ........... 5-26
CONTRÔLE DES SIÈGES DE SOUPAPE .............................................. 5-28
CONTRÔLE DES RESSORTS DE SOUPAPE ........................................ 5-30
CONTRÔLE DES POUSSOIRS DE SOUPAPE ...................................... 5-30
REPOSE DES SOUPAPES ..................................................................... 5-30
CYLINDRE ET PISTON.................................................................................. 5-33
DÉPOSE DU PISTON .............................................................................. 5-34
CONTRÔLE DU CYLINDRE ET DU PISTON .......................................... 5-34
CONTRÔLE DES SEGMENTS DE PISTON............................................ 5-35
CONTRÔLE DE L’AXE DE PISTON ........................................................ 5-36
MONTAGE DU PISTON ET DU CYLINDRE ............................................ 5-37
EMBRAYAGE................................................................................................. 5-39
DÉPOSE DE L’EMBRAYAGE .................................................................. 5-42
Page 206 of 384
CONTRÔLE DES DISQUES GARNIS ..................................................... 5-42
CONTRÔLE DES DISQUES LISSES ...................................................... 5-42
CONTRÔLE DES RESSORTS D’APPUI DU PLATEAU DE
PRESSION .............................................................................................. 5-42
CONTRÔLE DE LA CLOCHE D’EMBRAYAGE ....................................... 5-43
CONTRÔLE DE LA NOIX D’EMBRAYAGE ............................................. 5-43
CONTRÔLE DU PLATEAU DE PRESSION ............................................ 5-43
CONTRÔLE DE L’ARBRE DE TIGE DE POUSSÉE................................ 5-43
CONTRÔLE DES TIGES DE POUSSÉE D’EMBRAYAGE ...................... 5-43
CONTRÔLE DU PIGNON MENANT DE TRANSMISSION
PRIMAIRE ............................................................................................... 5-44
CONTRÔLE DU PIGNON MENÉ DE TRANSMISSION PRIMAIRE ........ 5-44
INSTALLATION DU JOINT D’HUILE ....................................................... 5-44
MONTAGE DU COUVERCLE DE CARTER DROIT ................................ 5-44
REPOSE DE L’EMBRAYAGE .................................................................. 5-45
MONTAGE DE LA PÉDALE DE KICK ..................................................... 5-47
KICK............................................................................................................... 5-48
DÉPOSE DE L’ARBRE DE KICK ÉQUIPÉ .............................................. 5-49
CONTRÔLE DE L’ARBRE DE KICK ET DE LA ROUE À ROCHET ........ 5-49
CONTRÔLE DU PIGNON DE KICK, DU PIGNON FOU DE KICK
ET DE LA ROUE À ROCHET .................................................................. 5-49
MONTAGE DE L’ARBRE DE KICK COMPLET ....................................... 5-49
MONTAGE DU PIGNON FOU DE KICK .................................................. 5-50
ARBRE DE SÉLECTEUR............................................................................... 5-51
DÉPOSE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET ......................................................................... 5-53
DÉPOSE DU SEGMENT.......................................................................... 5-53
CONTRÔLE DE L’ARBRE DE SÉLECTEUR ........................................... 5-53
CONTRÔLE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET ......................................................................... 5-53
CONTRÔLE DU DOIGT DE VERROUILLAGE ........................................ 5-53
MONTAGE DU DOIGT DE VERROUILLAGE .......................................... 5-54
MONTAGE DU SEGMENT ...................................................................... 5-54
MONTAGE DU GUIDE DE SÉLECTEUR ET DU LEVIER DE
SÉLECTEUR COMPLET ......................................................................... 5-54
REPOSE DE L’ARBRE DE SÉLECTEUR ................................................ 5-55
MONTAGE DU SÉLECTEUR................................................................... 5-55
POMPE À HUILE ET PIGNON DE BALANCIER........................................... 5-56
DÉPOSE DU BALANCIER ....................................................................... 5-58
CONTRÔLE DU PIGNON MENANT DE TRANSMISSION PRIMAIRE,
DU PIGNON MENANT DE L’ARBRE DE BALANCIER ET DU
PIGNON DE CONTREPOIDS D’ARBRE D’ÉQUILIBRAGE DE
VILEBREQUIN ........................................................................................ 5-58
CONTRÔLE DU BALANCIER .................................................................. 5-58
CONTRÔLE DE LA POMPE À HUILE ..................................................... 5-58
MONTAGE DE LA POMPE À HUILE ....................................................... 5-59
MONTAGE DE LA POMPE À HUILE ET DU PIGNON DE
BALANCIER ............................................................................................ 5-60
Page 207 of 384
DIAGNOSTIC DE PANNES............................................................................ 5-62
DÉPOSE DE L’ALTERNATEUR .............................................................. 5-63
CONTRÔLE DE L’ALTERNATEUR ......................................................... 5-63
CONTRÔLE DE LA CLAVETTE DEMI-LUNE .......................................... 5-63
REPOSE DE L’ALTERNATEUR .............................................................. 5-63
CARTER......................................................................................................... 5-65
DÉMONTAGE DU CARTER MOTEUR .................................................... 5-68
DÉPOSE DU ROULEMENT DE CARTER MOTEUR .............................. 5-68
CONTRÔLE DE LA CHAÎNE DE DISTRIBUTION, DU PATIN DE
CHAÎNE DE DISTRIBUTION ET DE LA CRÉPINE À HUILE .................. 5-68
CONTRÔLE DU CARTER MOTEUR ....................................................... 5-68
INSTALLATION DU JOINT D’HUILE ....................................................... 5-69
MONTAGE DU CARTER MOTEUR ......................................................... 5-69
VILEBREQUIN ÉQUIPÉ ET ARBRE D’ÉQUILIBRAGE DE VILEBREQUIN5-70
DÉPOSE DU VILEBREQUIN ÉQUIPÉ..................................................... 5-71
CONTRÔLE DU VILEBREQUIN ÉQUIPÉ................................................ 5-71
MONTAGE DU VILEBREQUIN ÉQUIPÉ ................................................. 5-72
MONTAGE DE L’ARBRE D’ÉQUILIBRAGE ............................................ 5-72
BOITE DE VITESSES..................................................................................... 5-73
DÉPOSE DE LA BOÎTE DE VITESSES ................................................... 5-74
CONTRÔLE DES FOURCHETTES DE SÉLECTION .............................. 5-74
CONTRÔLE DU TAMBOUR DE SÉLECTION ÉQUIPÉ .......................... 5-75
CONTRÔLE DE LA BOÎTE DE VITESSES .............................................. 5-75
REPOSE DE LA BOÎTE DE VITESSES ................................................... 5-75
Page 208 of 384
DEPOSE DU MOTEUR
5-1
FAS1SM5196
N.B.
Cette section est destinée aux personnes possédant des connaissances et des compétences de
base pour l’entretien des motos Yamaha (par ex. : concessionnaires Yamaha, techniciens d’en-
tretien, etc.). Les personnes non qualifiées ne doivent entreprendre les opérations d’inspection, de
réglage, de démontage ou de remontage que s’ils se réfèrent à ce manuel. Sinon, ils pourraient en-
gendrer des problèmes d’entretien et des dommages mécaniques.
FAS1SM5197
DEPOSE DU MOTEUR
Dépose du tube d’échappement
Ordre Nom de la pièce Qté Remarques
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Vis inférieure de combiné ressort-amortisseur
arrièreVoir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 4-58.
Vis de bras de raccordement (côté cadre)Voir “COMBINÉ RESSORT-AMORTIS-
SEUR ARRIÈRE” à la page 4-58.
1 Collier à pince du silencieux 1 Desserrer.
2 Silencieux 1
3 Collier du tube d’échappement 2 1 Desserrer.
4 Tube d’échappement 2 1
5 Tube d’échappement 1 1
6 Joints 3
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T.R.
New
1re
2e 20 Nm (2.0 m kgf, 14 ft lbf)13 Nm (1.3 m kg , 9.4 ft lbf)T.R.
LT
LT
LT
Page 209 of 384
DEPOSE DU MOTEUR
5-2
7 Protection du tube d’échappement 1 1
8 Protection du tube d’échappement 2 1
9 Corps du silencieux 1
10 Capuchon de silencieux 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
Dépose du tube d’échappement
Ordre Nom de la pièce Qté Remarques
10
5
9
2 6
1
66
3
84 7 (8)
(6)
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
30 Nm (3.0 m kgf, 22 ft Ibf)T.R.
8 Nm (0.8 m kgf, 5.8 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
New
New
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.
20 Nm (2.0 m kgf, 14 ft Ibf)T.R.
New
1re
2e 20 Nm (2.0 m kgf, 14 ft lbf)13 Nm (1.3 m kg , 9.4 ft lbf)T.R.
LT
LT
LT
Page 210 of 384
DEPOSE DU MOTEUR
5-3

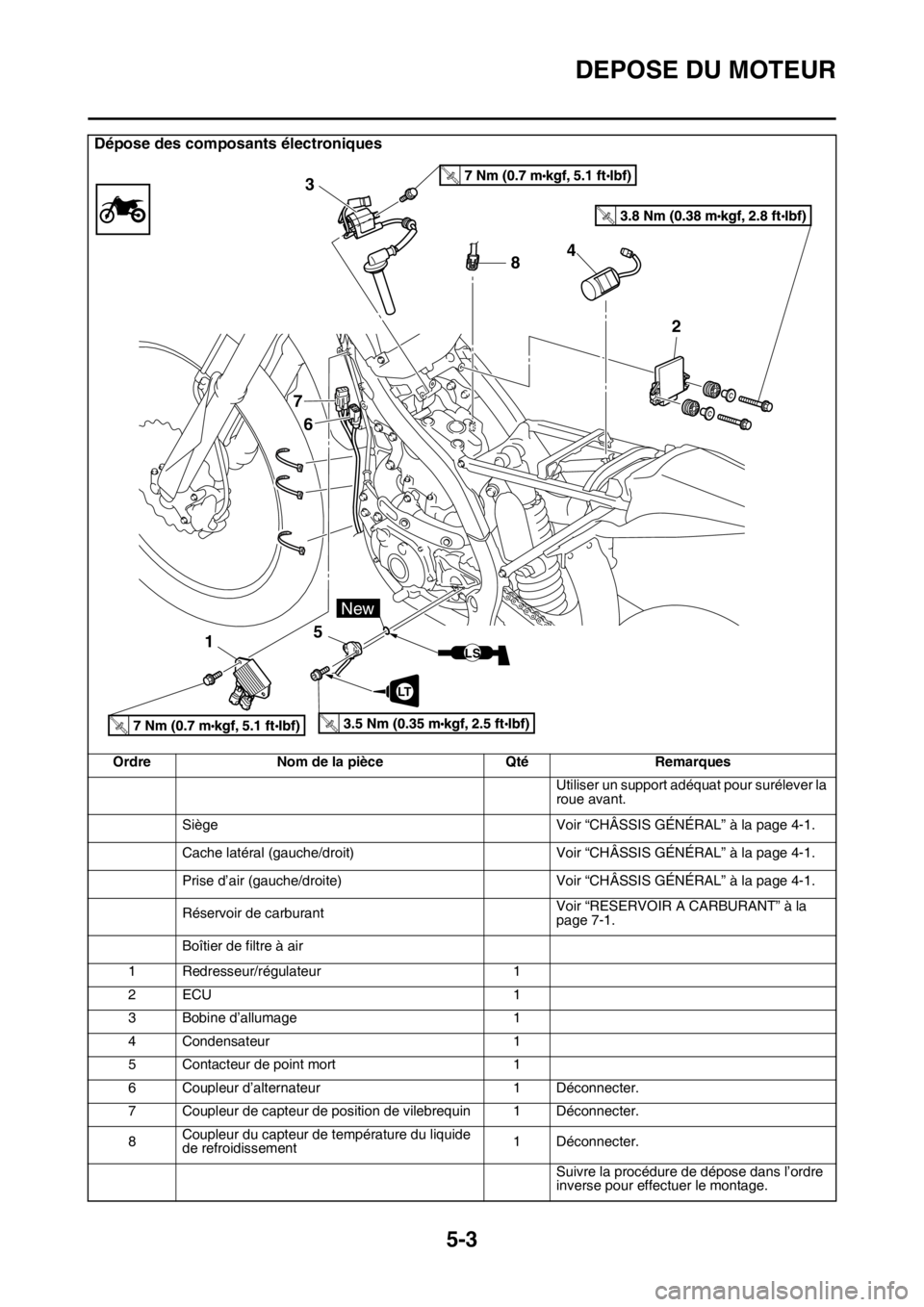

Dépose des composants électroniques
Ordre Nom de la pièce Qté Remarques
Utiliser un support adéquat pour surélever la
roue avant.
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 4-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 7-1.
Boîtier de filtre à air
1 Redresseur/régulateur 1
2ECU 1
3 Bobine d’allumage 1
4 Condensateur 1
5 Contacteur de point mort 1
6 Coupleur d’alternateur 1 Déconnecter.
7 Coupleur de capteur de position de vilebrequin 1 Déconnecter.
8Coupleur du capteur de température du liquide
de refroidissement1 Déconnecter.
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
T.R
.
T.R.T.R
.
8 3
7
6
154
2
LT
New
LS
