PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-40
6
DAU01249
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Laat het voorwiel zakken zodat dit op
de grond rust.
4. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
5. Monteer de remklauwen door de bou-
ten aan te brengen.OPMERKING:@ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over de
remschijven worden gemonteerd. @6. Monteer de remslanghouders door de
bouten aan te brengen.
7. Breng de voorwielasklembout aan en
zet dan de wielas, de klembout en de
remklauwbouten vast met het voorge-
schreven aanhaalmoment.8. Breng het stroomlijnpaneel aan.Aanhaalmomenten:
Wielas:
72 Nm (7,2 m·kg)
Klembout voorwielas:
23 Nm (2,3 m·kg)
Remklauwbout:
40 Nm (4,0 m·kg)
D_5jj_Periodic.fm Page 40 Wednesday, February 2, 2000 3:26 PM
Page 92 of 115

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-41
6
DAU01247

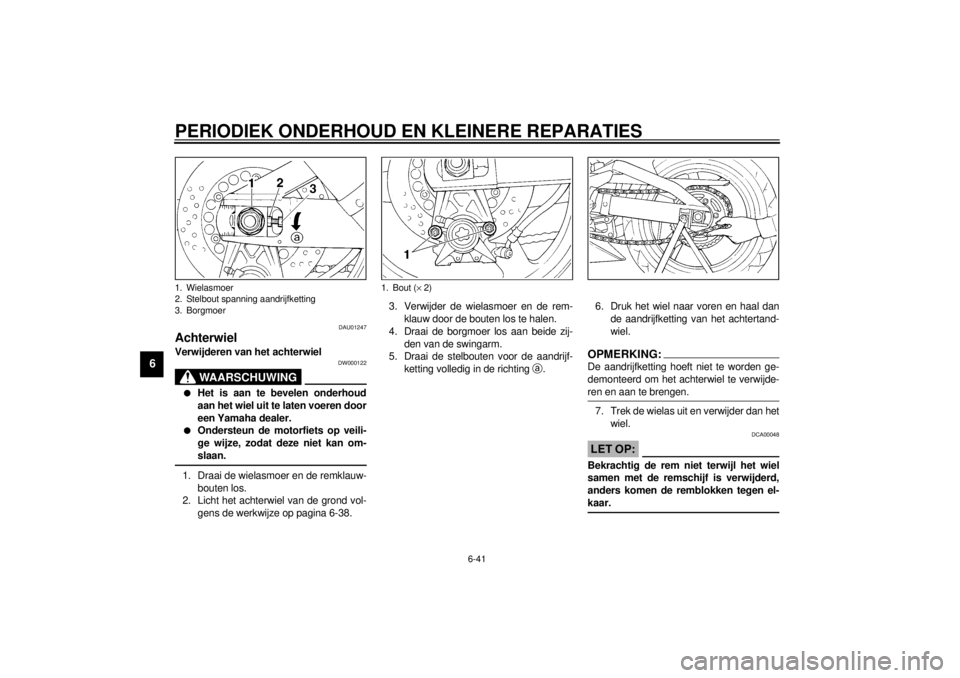

Achterwiel Verwijderen van het achterwiel
DW000122
WAARSCHUWING
@ l
Het is aan te bevelen onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.
l
Ondersteun de motorfiets op veili-
ge wijze, zodat deze niet kan om-
slaan.
@1. Draai de wielasmoer en de remklauw-
bouten los.
2. Licht het achterwiel van de grond vol-
gens de werkwijze op pagina 6-38.3. Verwijder de wielasmoer en de rem-
klauw door de bouten los te halen.
4. Draai de borgmoer los aan beide zij-
den van de swingarm.
5. Draai de stelbouten voor de aandrijf-
ketting volledig in de richting
a.6. Druk het wiel naar voren en haal dan
de aandrijfketting van het achtertand-
wiel.
OPMERKING:@ De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-
ren en aan te brengen. @7. Trek de wielas uit en verwijder dan het
wiel.
DCA00048
LET OP:@ Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders komen de remblokken tegen el-
kaar. @
1. Wielasmoer
2. Stelbout spanning aandrijfketting
3. Borgmoer
1. Bout (´ 2)
D_5jj_Periodic.fm Page 41 Wednesday, February 2, 2000 3:26 PM
Page 93 of 115

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-42
6
DAU01246
Aanbrengen van het achterwiel
1. Installeer het wiel door de wielas te
monteren.
2. Breng de aandrijfketting aan over het
achtertandwiel en stel dan de aandrijf-
ketting strak. (Zie pagina 6-27 voor de
werkwijze bij spannen van de aandrijf-
ketting.)
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Monteer de remklauw door de bouten
aan te brengen.OPMERKING:@ Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd. @
5. Zet de wielasmoer en de remklauw-
bouten vast met het voorgeschreven
aanhaalmoment.
DAU03087
Storingzoeken Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn. Aanhaalmomenten:
Wielasmoer:
150 Nm (15,0 m·kg)
Remklauwbout:
40 Nm (4,0 m·kg)
D_5jj_Periodic.fm Page 42 Wednesday, February 2, 2000 3:26 PM
Page 94 of 115

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-43
6
DAU02990
Storingzoekschema’s Startproblemen of slechte werking van de motor
DW000125
WAARSCHUWING
@ Uit de buurt blijven van open vuur en niet roken bij het controleren of repareren van het brandstofsysteem. @
2. Compressie
3. Ontsteking
4. Accu1. BenzineControleer het brandstofpeil
in de benzinetank.Voldoende benzine.
Te weinig benzine.Controleer de compressie.
Benzine bijvullen. De motor start niet: Controleer de compressie.
Laat de motor ronddraaien
met de startmotor.Er is compressie.
Er is geen compressie.Controleer de ontsteking.
Verzoek een Yamaha dealer om inspectie.
Verwijder de bougies en
controleer de elektroden.Nat
DroogVeeg de bougies schoon met een droge doek en stel
de elektrodenafstand bij of vervang de bougies.
Verzoek een Yamaha dealer om inspectie.Draai de gasgreep half open en
start de motor.
De motor start niet:
Controleer de accu.
Laat de motor ronddraaien
met de startmotor.De motor draait snel rond.
De motor draait
langzaam rond.De accu is in orde.
Controleer de accuklemmen en laad
indien nodig de accu op.
De motor start niet:
Verzoek een Yamaha
dealer om inspectie.
D_5jj_Periodic.fm Page 43 Wednesday, February 2, 2000 3:26 PM
Page 95 of 115

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-44
6
Oververhitte motor
DW000070
WAARSCHUWING
@ l
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
l
Breng na verwijderen van de borgbout voor de koelvloeistofradiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de koelvloeistofradiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
@OPMERKING:@ Indien geen koelvloeistof aanwezig is, kan in plaats hiervan tijdelijk kraanwater worden gebruikt, mits het water zo snel mogelijk door koel-
vloeistof wordt vervangen. @Wacht totdat de
motor is afgekoeld.
Controleer het koelvloeistofpeil in
de expansietank en de radiateur.
Koelvloeistofpeil in orde.Te weinig koelvloeistof:
Controleer het
koelsysteem op lekkage.
Laat een Yamaha dealer het koelsysteem
controleren en zonodig repareren.Koelvloeistof bijvullen.
(Zie OPMERKING.)
Start de motor. Als de motor weer oververhit raakt, laat dan een
Yamaha dealer het koelsysteem controleren en zonodig repareren.
Lekkage
geconstateerd.Geen lekkage
te vinden.
D_5jj_Periodic.fm Page 44 Wednesday, February 2, 2000 3:26 PM
Page 96 of 115

D_5jj_Periodic.fm Page 45 Wednesday, February 2, 2000 3:26 PM
Page 97 of 115

VERZORGING EN STALLING VAN DE MOTORFIETS
7
Verzorging ......................................................................................... 7-1
Stalling .............................................................................................. 7-4
D_5jj_CleaningTOC.fm Page 1 Wednesday, February 2, 2000 3:28 PM
Page 98 of 115

7-1
7
DAU03168
7-VERZORGING EN STALLING VAN DE MOTORFIETSVerzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uit-
laatpijp valt bij een auto niet zo op, bij een
motorfiets is dit echter nadelig voor de alge-
hele aanblik. Relmatige en correcte verzor-
ging is niet alleen vereist volgens de
garantiebepalingen, maar verzekert ook
een fraai uiterlijk van de machine, verlengt
de levensduur en verbetert de prestaties.Alvorens te reinigen
1. Dek de uitlaatdemper af met een plas-
tic zak nadat de motor is afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
DCA00056
LET OP:@ l
Vermijd het gebruik van sterke, bij-
tende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten worden gebruikt om
hardnekkig vuil los te maken, laat
het reinigingsmiddel dan niet lan-
ger inwerken dan is vermeld in de
gebruiksinstructies. Spoel ook de
directe omgeving schoon met wa-
ter, laat direct drogen en breng dan
een corrosiewerende spray aan.
l
Bij verkeerd reinigen kunnen de
kuipruit, de kuip, framepanelen en
andere kunststof delen en de uit-
laatdemper worden beschadigd.
Gebruik alleen een zachte, schone
doek of een spons met zachte zeep
en water om kunststof delen te rei-
nigen. Als de uitlaatdemper met ge-
bruik van zachte zeep niet echt
schoon wordt, kan een zachte bor-
stel met een basisch product wor-
den gebruikt.
D_5jj_Cleaning.fm Page 1 Wednesday, February 2, 2000 3:28 PM
Page 99 of 115

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
l
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen of op de uitlaatdemper. Ver-
mijd het gebruik van doeken of
sponzen die in contact zijn geweest
met bijtende of schurende reini-
gingsmiddelen, oplosmiddelen of
thinner, brandstof (benzine), roest-
verwijderingsmiddelen of corrosie-
remmers, remvloeistof, antivries of
elektrolyt.
l
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en
swingarmlagers, voorvork en rem-
men), opbergcompartimenten,
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
l
Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van
de kuipruit om zeker te zijn dat
geen sporen achterblijven op de
kuipruit. Als de kuipruit bekrast
raakt, breng dan na wassen een
hoogwaardige polish voor gebruik
op kunststof aan.
@Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een
tandenborstel of een flessehalsreiniger op
moeilijk bereikbare plekken. Hardnekkig
vastzittend vuil en insectenresten laten ge-
makkelijker los als de bewuste plek alvo-
rens te reinigen een paar minuten met een
vochtige doek wordt bedekt.Na rijden in regen, aan de kust of op bepe-
kelde wegenZilte zeelucht en wegenzout waarmee we-
gen ’s winters worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKING:@ ’s Winters gestrooid wegenzout kan nog tot
in de lente aanwezig blijven. @1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.
DCA00012
LET OP:@ Gebruik geen heet water, dit versterkt de
corrosieve werking van het zout. @2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen de-
len, ook op de verchroomde en
vernikkelde onderdelen (niet op de ti-
tanium uitlaatdemper) om zo roestvor-
ming tegen te gaan.
D_5jj_Cleaning.fm Page 2 Wednesday, February 2, 2000 3:28 PM
Page 100 of 115

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
Reinigen van de titanium uitlaatdemperDit model is uitgerust met een titanium uit-
laatdemper die als volgt speciale verzor-
ging nodig heeft.l
Gebruik alleen een zachte, schone
doek of een spons met zachte zeep en
water om de titanium uitlaatdemper te
reinigen. Als de uitlaatdemper met ge-
bruik van zachte zeep niet echt
schoon wordt, kan een zachte borstel
met een basisch product worden ge-
bruikt.
l
Gebruik nooit chemische stoffen of
andere speciale reinigingsmiddelen
om de uitlaatdemper schoon te ma-
ken, deze zullen de buitenste deklaag
van de demper aantasten.
l
Al heel geringe hoeveelheden olie zo-
als afkomstig van vingerafdrukken of
van met olie besmeurde poetsdoeken
zullen vlekken achterlaten op de tita-
nium demper, die met een zachte
zeep kunnen worden verwijderd.
l
De door hitte veroorzaakte verkleurin-
gen op een gedeelte van de uitlaatpijp
naar de titanium uitlaatdemper zijn
normaal en kunnen niet worden ver-
wijderd.Na reinigen
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen.
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik een reinigingsspray als uni-
verseel schoonmaakmiddel om even-
tueel nog achtergebleven vuil te
verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
DWA00031
WAARSCHUWING
@ l
Controleer of er geen olie of was
aanwezig is op de wielen of de rem-
men.
l
Reinig de remschijven en remvoe-
ringen zo nodig met een normale
remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een zachte zeep. Test de
remwerking en het weggedrag van
de motorfiets voordat u besluit har-
der te gaan rijden.
@
D_5jj_Cleaning.fm Page 3 Wednesday, February 2, 2000 3:28 PM
