YAMAHA YZF-R1M 2015 Manuale de Empleo (in Spanish)

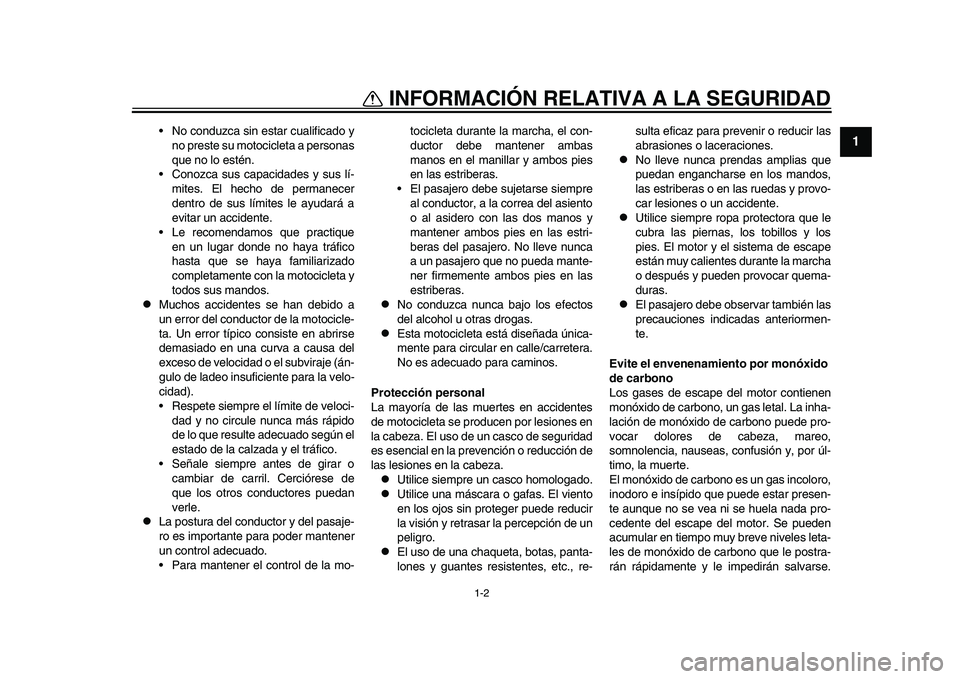

1-2
INFORMACIÓN RELATIVA A LA SEGURIDAD
12
3
4
5
6
7
8
9
10
11
12
No conduzca sin estar cualificado y no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí- mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.

Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
exceso de velocidad o el subviraje (án-
gulo de ladeo insuficiente para la velo-
cidad).
Respete siempre el límite de veloci-dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.

La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo- tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.

No conduzca nunca bajo los efectos
del alcohol u otras drogas.

Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Protección personal
La mayoría de las mu ertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.

Utilice siempre un casco homologado.

Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.

El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re- sulta eficaz para prev
enir o reducir las
abrasiones o laceraciones.

No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.

Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.

El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, c onfusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

1-3
INFORMACIÓN RELATIVA A LA SEGURIDAD
1
2
3
4
5
6
7
8
9
10
11
12
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.

No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.

No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:
El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima.
La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.

El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos con
suspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos grandes o pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.

Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
Carga máxima:
188 kg (414 lb)
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

1-4
INFORMACIÓN RELATIVA A LA SEGURIDAD
12
3
4
5
6
7
8
9
10
11
12
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesori os y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta- ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño. Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 7-19 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir la s instrucciones si-
2CR-28199-SG.book 4 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

1-5
INFORMACIÓN RELATIVA A LA SEGURIDAD
1
2
3
4
5
6
7
8
9
10
11
12
guientes antes de transportar la motocicleta
en otro vehículo.
Retire cualquier elemento suelto de la
motocicleta.

Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de com-
bustible.

Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.

Ponga una marcha (para modelos con
transmisión manual).

Asegure la motocicleta con sujeciones
o correas adecuadas fijadas a piezas
sólidas de la motocicleta, como el bas-
tidor o la brida triple de la horquilla su-
perior delantera (y no, por ejemplo, los
manillares montados en goma, los in-
termitentes o cualquier pieza que pu-
diera romperse). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.

Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicleta
no rebote excesivamente durante el
transporte.
2CR-28199-SG.book 5 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

2-1
123
4
5
6
7
8
9
10
11
12
DESCRIPCIÓN
SAU10411

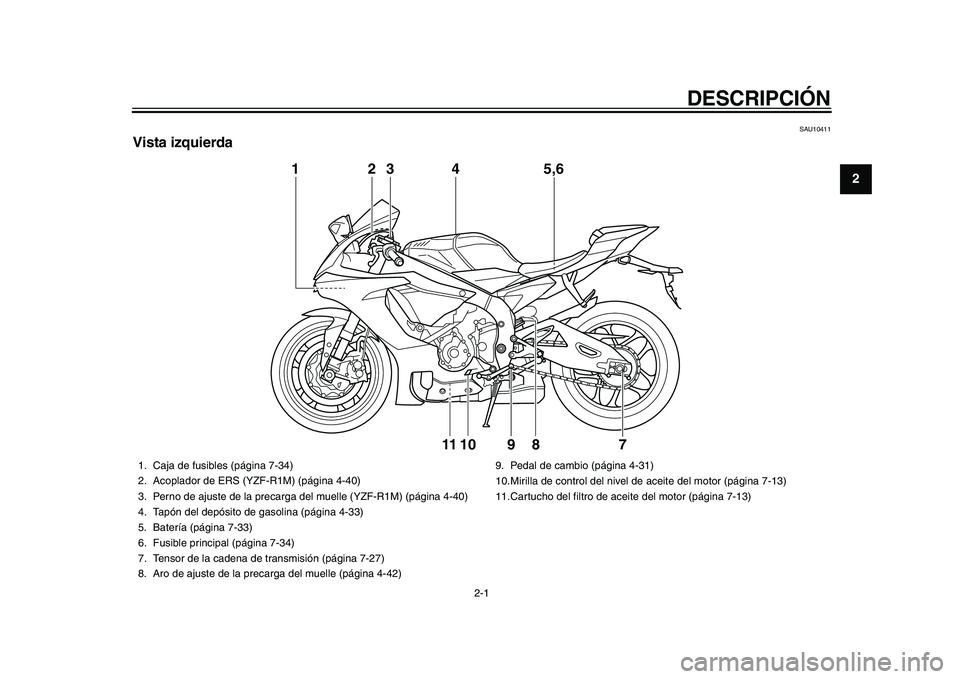

Vista izquierda
1 3
4 5,6
10 89
2
11
7
1. Caja de fusibles (página 7-34)
2. Acoplador de ERS (YZF-R1M) (página 4-40)
3. Perno de ajuste de la precarga del muelle (YZF-R1M) (página 4-40)
4. Tapón del depósito de gasolina (página 4-33)
5. Batería (página 7-33)
6. Fusible principal (página 7-34)
7. Tensor de la cadena de transmisión (página 7-27)
8. Aro de ajuste de la precar ga del muelle (página 4-42) 9. Pedal de cambio (página 4-31)
10.Mirilla de control del nivel de
aceite del motor (página 7-13)
11.Cartucho del filtro de aceite del motor (página 7-13)
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

DESCRIPCIÓN
2-2
12
3
4
5
6
7
8
9
10
11
12
SAU10421

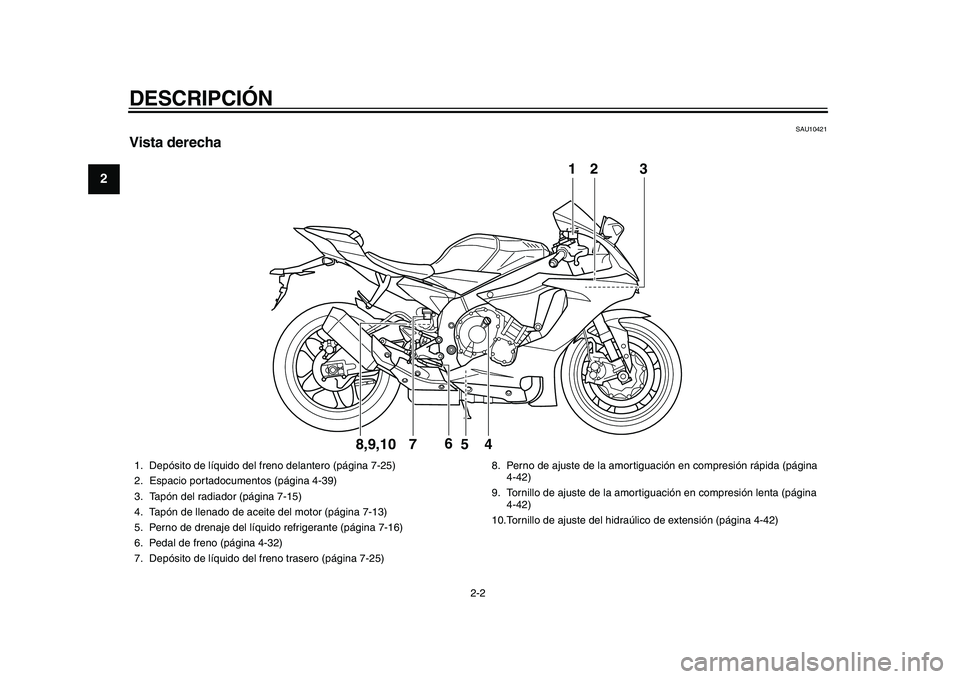

Vista derecha
32
4
6
7
5
1
8,9,10
1. Depósito de líquido del freno delantero (página 7-25)
2. Espacio portadocumentos (página 4-39)
3. Tapón del radiador (página 7-15)
4. Tapón de llenado de aceite del motor (página 7-13)
5. Perno de drenaje del líquido refrigerante (página 7-16)
6. Pedal de freno (página 4-32)
7. Depósito de líquido del freno trasero (página 7-25) 8. Perno de ajuste de la amortiguac
ión en compresión rápida (página
4-42)
9. Tornillo de ajuste de la amorti guación en compresión lenta (página
4-42)
10.Tornillo de ajuste del hidr aúlico de extensión (página 4-42)
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

DESCRIPCIÓN
2-3
123
4
5
6
7
8
9
10
11
12
SAU10431

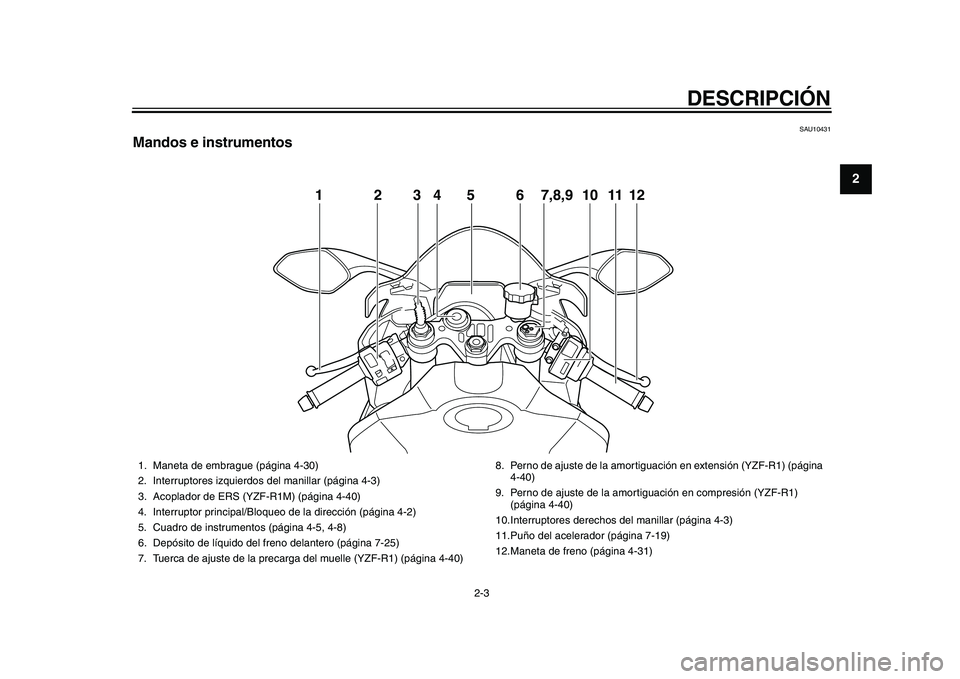

Mandos e instrumentos
12456 101112
3
7,8,9
1. Maneta de embrague (página 4-30)
2. Interruptores izquierdos del manillar (página 4-3)
3. Acoplador de ERS (YZF-R1M) (página 4-40)
4. Interruptor principal/Bloqueo de la dirección (página 4-2)
5. Cuadro de instrumentos (página 4-5, 4-8)
6. Depósito de líquido del freno delantero (página 7-25)
7. Tuerca de ajuste de la precarga del muelle (YZF-R1) (página 4-40) 8. Perno de ajuste de la amortiguación en extensión (YZF-R1) (página
4-40)
9. Perno de ajuste de la amortiguación en compresión (YZF-R1) (página 4-40)
10.Interruptores derechos del manillar (página 4-3)
11.Puño del acelerador (página 7-19)
12.Maneta de freno (página 4-31)
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

3-1
1
23
4
5
6
7
8
9
10
11
12
CARACTERÍSTICAS ESPECIALES
SAU66291
YRC (control de marcha Yamaha)El control de marcha Yamaha es un siste-
ma que incorpora num erosos sensores y
controles para mejorar la experiencia de
conducción. El vehículo detecta las fuerzas
que se ejercen a lo largo del eje longitudinal
(delante-detrás), el eje lateral (izquierda-de-
recha) y el eje vertical (arriba-abajo) y reac-
ciona a ellas. También detecta del ángulo
de inclinación y las aceleraciones de la fuer-
za gravitacional. Esta información se proce-
sa varias veces por segundo y los sistemas
físicos correspondientes se ajustan auto-
máticamente según sea necesario. Las fun-
ciones que se enumeran a continuación
representan los distintos elementos del sis-
tema YRC que se pueden activar/desacti-
var o ajustarse según el conductor y las
condiciones de marcha. Ver los detalles de
ajuste en “MENU”, en la página 4-14.
ADVERTENCIA
SWA18220
El objeto del sistema de control de mar-
cha Yamaha (YRC) no es el de sustituir
la utilización de las técnicas de conduc-
ción adecuadas o la habilidad del con-
ductor. Este sistem a no puede impedir la
pérdida de control a causa de errores del
conductor como, por ejemplo, circular a
más velocidad de la permitida por el es- tado de la carretera y las condiciones de
tráfico; esto incluye la pérdida de trac-
ción por exceso de velocidad al entrar
en una curva, al acelerar excesivamente
con un ángulo de inclinación acentuado
o al frenar, y tampoco puede impedir que
la rueda delantera patine o se levante
(“caballitos”). Como con cualquier mo-
tocicleta, conduzca siempre dentro de
sus límites, sea consciente de las condi-
ciones del entorno y adapte su conduc-
ción a dichas condiciones. Debe
familiarizarse bien con el comporta-
miento de la motocicleta en las distintas
configuraciones del YRC antes de inten-
tar maniobras más avanzadas.
PWR
El sistema de modos de entrega de poten-
cia consiste en cuatro mapas de control di-
ferentes que regulan la abertura de la
válvula de mariposa en relación con el gra-
do de accionamiento del puño del acelera-
dor y proporcionan al conductor una
selección de modos según sus preferencias
y el entorno de conducción.
TCS
El sistema de control de tracción ayuda a
mantener la tracción cuando se acelera en
superficies resbaladizas. Si los sensores
detectan que la rueda
trasera empieza a
patinar (giro sin control), el sistema de con-
trol de tracción regula la potencia del motor
según sea necesario hasta que se restable-
ce la tracción. La luz indicadora/luz de aviso
del sistema de control de tracción parpadea
para que el conductor sepa que el control
de tracción está accionado.
Este sistema de control de tracción se ajus-
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Apertura de la válvula de mariposa
6. Accionamiento del puño del acelerador
5
64
3 2
1
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

CARACTERÍSTICAS ESPECIALES
3-2
1
234
5
6
7
8
9
10
11
12

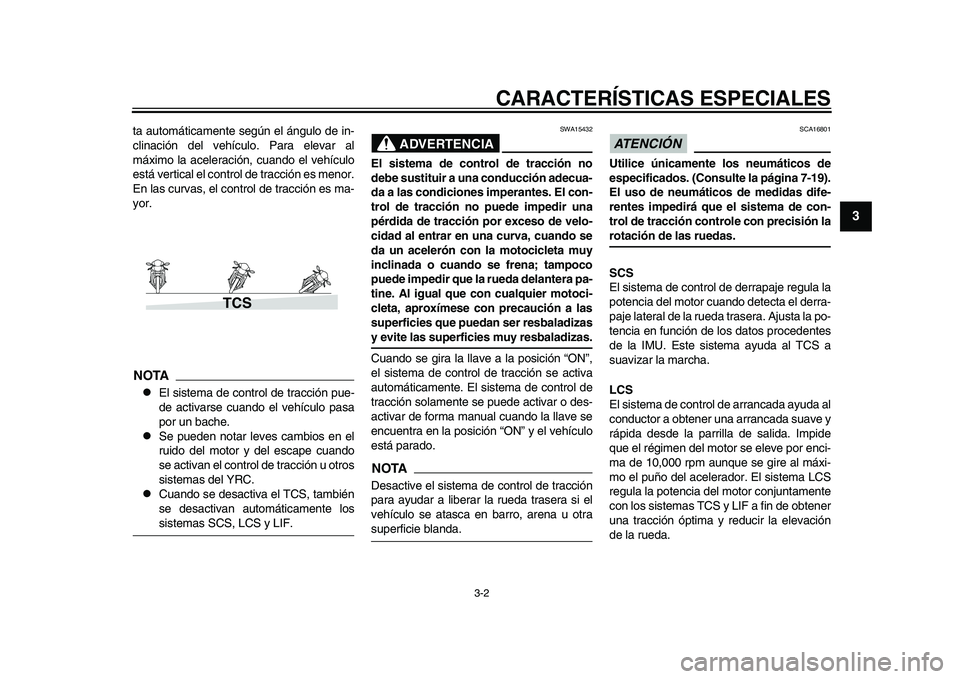

ta automáticamente según el ángulo de in-
clinación del vehículo. Para elevar al
máximo la aceleración, cuando el vehículo
está vertical el control de tracción es menor.
En las curvas, el control de tracción es ma-
yor.NOTA
El sistema de control de tracción pue-
de activarse cuando el vehículo pasa
por un bache.

Se pueden notar leves cambios en el
ruido del motor y del escape cuando
se activan el control de tracción u otros
sistemas del YRC.

Cuando se desactiva el TCS, también
se desactivan automáticamente lossistemas SCS, LCS y LIF.
ADVERTENCIA
SWA15432
El sistema de control de tracción no
debe sustituir a una conducción adecua-
da a las condiciones imperantes. El con-
trol de tracción no puede impedir una
pérdida de tracción por exceso de velo-
cidad al entrar en una curva, cuando se
da un acelerón con la motocicleta muy
inclinada o cuando se frena; tampoco
puede impedir que la rueda delantera pa-
tine. Al igual que con cualquier motoci-
cleta, aproxímese con precaución a las
superficies que puedan ser resbaladizasy evite las superficies muy resbaladizas.
Cuando se gira la llave a la posición “ON”,
el sistema de control de tracción se activa
automáticamente. El sistema de control de
tracción solamente se puede activar o des-
activar de forma manual cuando la llave se
encuentra en la posición “ON” y el vehículo
está parado.NOTADesactive el sistema de control de tracción
para ayudar a liberar la rueda trasera si el
vehículo se atasca en barro, arena u otrasuperficie blanda.
ATENCIÓN
SCA16801
Utilice únicamente los neumáticos de
especificados. (Consulte la página 7-19).
El uso de neumáticos de medidas dife-
rentes impedirá que el sistema de con-
trol de tracción controle con precisión larotación de las ruedas.
SCS
El sistema de control de derrapaje regula la
potencia del motor cuand o detecta el derra-
paje lateral de la rueda trasera. Ajusta la po-
tencia en función de los datos procedentes
de la IMU. Este sistema ayuda al TCS a
suavizar la marcha.
LCS
El sistema de control de arrancada ayuda al
conductor a obtener una arrancada suave y
rápida desde la parrilla de salida. Impide
que el régimen del motor se eleve por enci-
ma de 10,000 rpm aunque se gire al máxi-
mo el puño del acelerador. El sistema LCS
regula la potencia del motor conjuntamente
con los sistemas TCS y LIF a fin de obtener
una tracción óptima y reducir la elevación
de la rueda.
TCS
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

CARACTERÍSTICAS ESPECIALES
3-3
1
23
4
5
6
7
8
9
10
11
12
ATENCIÓN
SCA22950
Aunque se esté utilizando el LCS, la ma-
neta de embrague se debe soltar de for-
ma gradual para evitar que se averíe elembrague.NOTAEl LCS está pensado únicamente para usoen pista.
QSS
El sistema de cambio de marchas rápido
permite subir de marchas a todo gas, sin
apretar la maneta de embrague palanca
gracias al control asistido electrónicamente.
Cuando el contacto situado en la varilla de
la maneta de cambio detecta movimiento
en esta, la potencia del motor se ajusta y el
par motor se anula momentáneamente
para que se produzca el cambio de marcha.NOTA
El sistema QSS actúa cuando el vehí-
culo se desplaza como mínimo a 20
km/h y a un régimen de 2000 rpm o su-
perior y solamente cuando se acelera.

El QSS no actúa cuando se acciona lamaneta de embrague. LIF
El sistema de control de elevación reduce la
velocidad a la que la rueda delantera sigue
elevándose durante ac
eleraciones extre-
mas, por ejemplo al iniciar la marcha o al
salir de una curva. Cuando el sistema de-
tecta elevación de la rueda delantera, regu-
la la potencia del motor para ralentizar
dicha elevación sin dejar de proporcionar
una buena aceleración.
ERS (YZF-R1M)
La suspensión electrónica de competición
Öhlins amortigua la suspensión mediante
control eléctrico. El sistema se controla me-
diante la SCU, la cual efectúa ajustes inde-
pendientes de la fuerza de amortiguación
de la suspensión delantera y trasera en los
recorridos de compresión y extensión. Hay
dos modos: automático y manual. El modo
automático es un sistema activo de control
de la suspensión que ajusta activamente
las fuerzas de amortiguación de la suspen-
sión en función de las condiciones de mar-
cha. El modo manual es un ajuste
tradicional de la suspensión que se puede
ajustar con precisión.
SAU66311
GlosarioABS: Sistema antibloqueo de frenos
ECU del ABS - Unidad de control electróni-
co del sistema antibloqueo de frenos
CCU: Unidad de control de comunicaciones
ECU: Unidad de control del motor
ERS: Suspensión electrónica de competi-
ción
GPS: Sistema de posicionamiento global
IMU: Unidad de medida de inercia
LCS: Sistema de control de lanzamiento
LIF: Sistema de control de elevación
PWR: Modo de entrega de potencia
QSS: Sistema de cambio rápido
SC: Control de estabilidad
SCS: Sistema de control de patinamiento
SCU: Unidad de control de la suspensión
TCS: Sistema de control de tracción
UBS: Sistema de freno unificado
YRC: Control de marcha Yamaha
