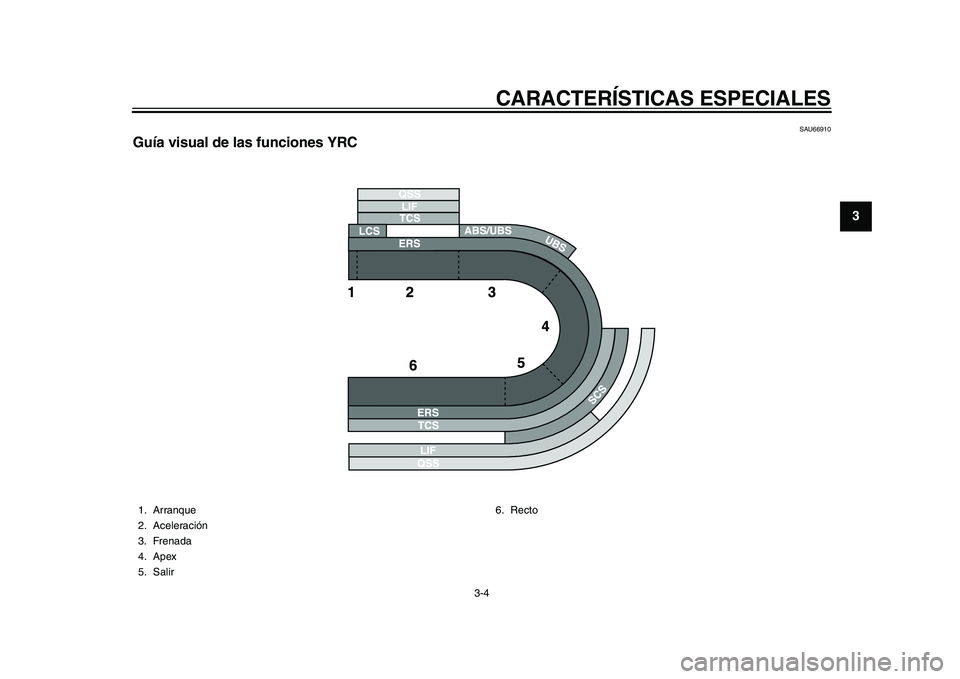

Guía visual de las funciones YRC1. Arranque
2. Aceleración
3. Frenada
4. Apex
5. Salir 6. Recto
2CR-28199-SG.book 4 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

4-1
1
2
34
5
6
7
8
9
10
11
12
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10978

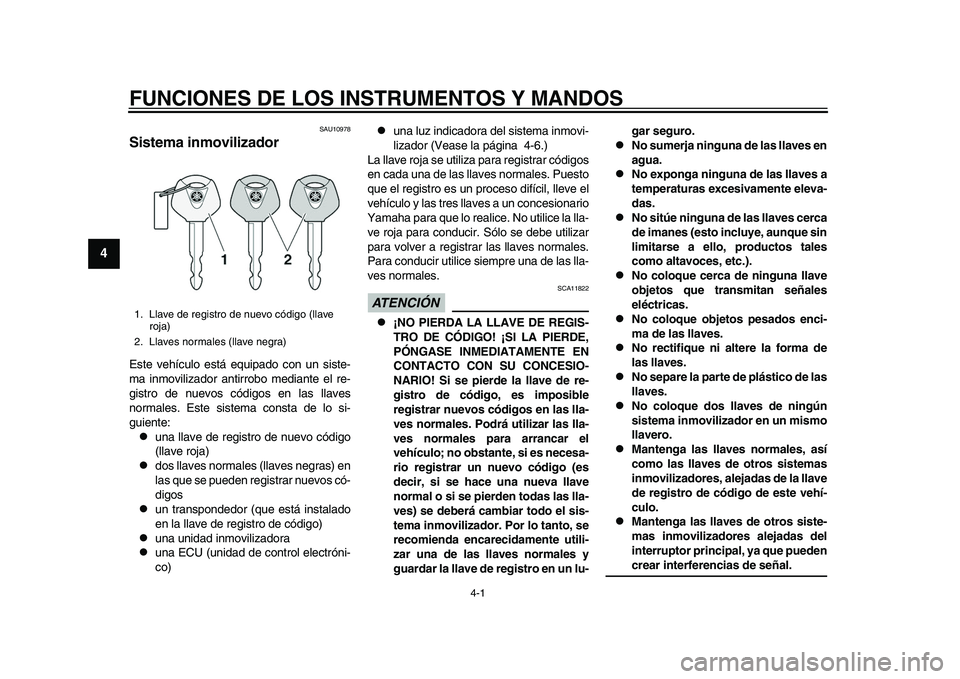

Sistema inmovilizadorEste vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:
una llave de registro de nuevo código
(llave roja)

dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos

un transpondedor (que está instalado
en la llave de registro de código)

una unidad inmovilizadora

una ECU (unidad de control electróni-
co)

una luz indicadora del sistema inmovi-
lizador (Vease la página 4-6.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un pr oceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11822

¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu- gar seguro.

No sumerja ninguna de las llaves en
agua.

No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.

No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).

No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.

No coloque objetos pesados enci-
ma de las llaves.

No rectifique ni altere la forma de
las llaves.

No separe la parte de plástico de las
llaves.

No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.

Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.

Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-2
1
2
345
6
7
8
9
10
11
12

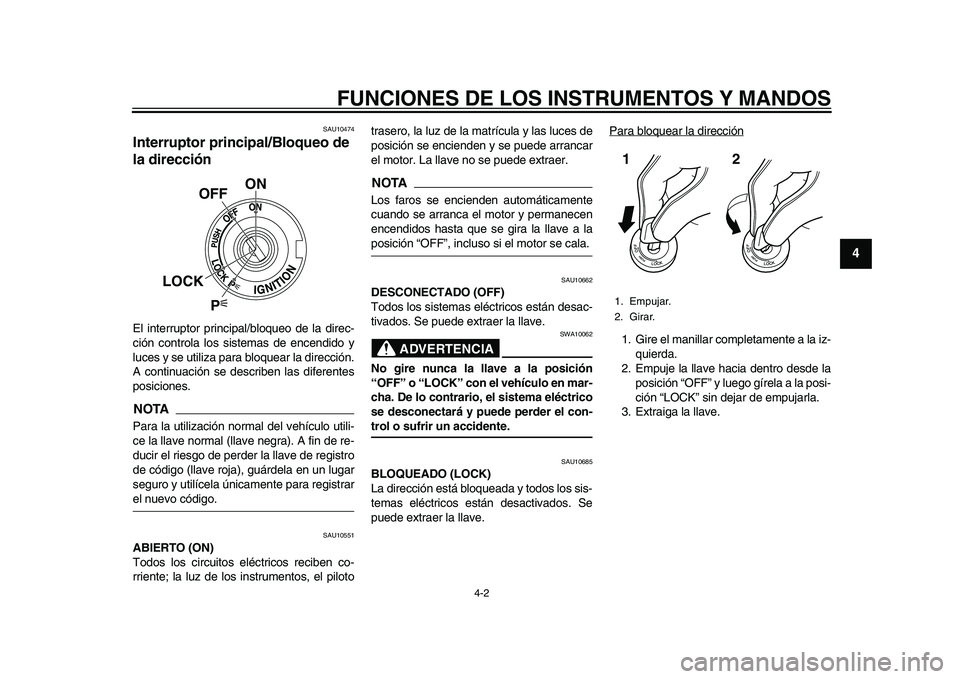

SAU10474
Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrarel nuevo código.
SAU10551
ABIERTO (ON)
Todos los circuitos el éctricos reciben co-
rriente; la luz de los instrumentos, el piloto trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU10685
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.12
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-3
1
2
34
5
6
7
8
9
10
11
12

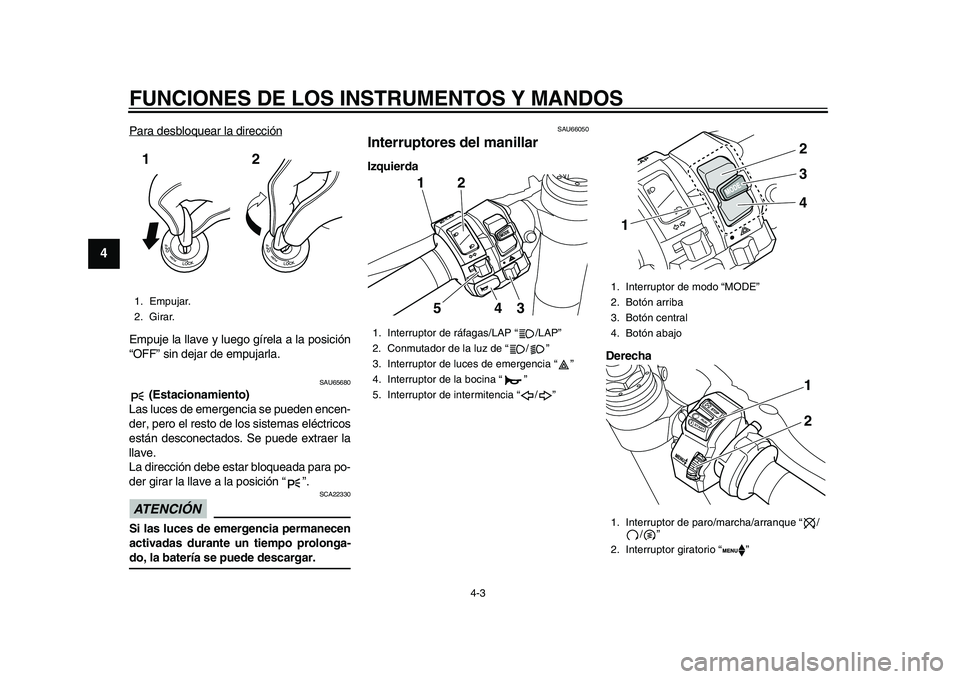

Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU65680
(Estacionamiento)
Las luces de emergencia se pueden encen-
der, pero el resto de lo s sistemas eléctricos
están desconectados. Se puede extraer la
llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.ATENCIÓN
SCA22330
Si las luces de emergencia permanecen
activadas durante un tiempo prolonga-do, la batería se puede descargar.
SAU66050
Interruptores del manillarIzquierda
Derecha
1. Empujar.
2. Girar.12
1. Interruptor de ráfagas/LAP “ /LAP”
2. Conmutador de la luz de “ / ”
3. Interruptor de luces de emergencia “ ”
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
12543
1. Interruptor de modo “MODE”
2. Botón arriba
3. Botón central
4. Botón abajo
1. Interruptor de paro/marcha/arranque “ / /”
2. Interruptor giratorio “ ”1
2
4 31
2
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-4
1
2
345
6
7
8
9
10
11
12

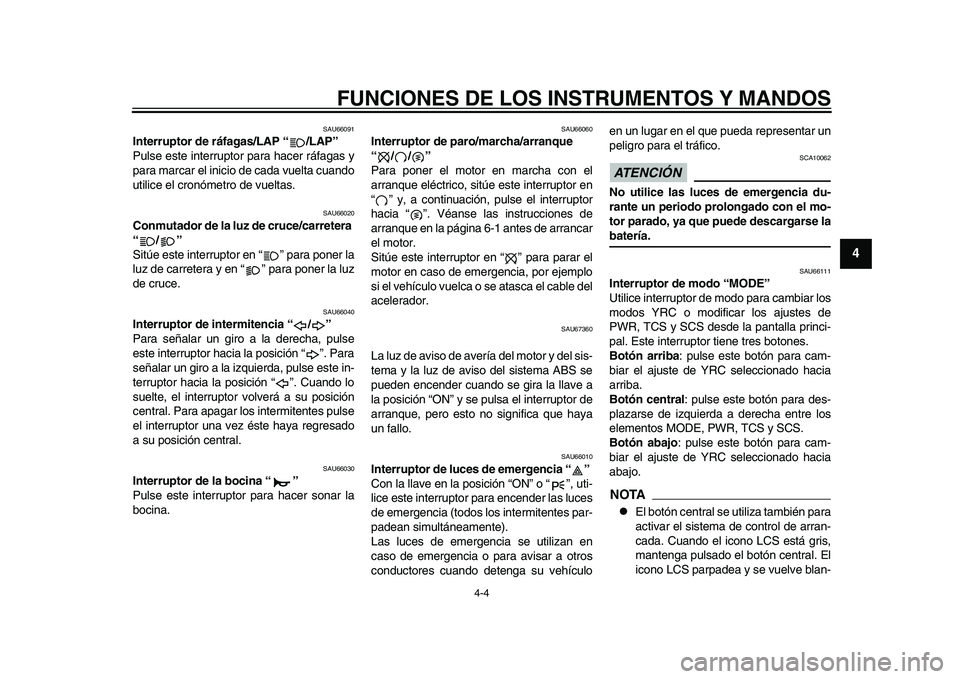

SAU66091
Interruptor de ráfagas/LAP “ /LAP”
Pulse este interruptor para hacer ráfagas y
para marcar el inicio de cada vuelta cuando
utilice el cronómetro de vueltas.
SAU66020
Conmutador de la luz de cruce/carretera
“/”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce.
SAU66040
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”. Para
señalar un giro a la izquierda, pulse este in-
terruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU66060
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor en
“ ” y, a continuación, pulse el interruptor
hacia “ ”. Véanse las instrucciones de
arranque en la página 6-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU67360
La luz de aviso de avería del motor y del sis-
tema y la luz de aviso del sistema ABS se
pueden encender cuando se gira la llave a
la posición “ON” y se pulsa el interruptor de
arranque, pero esto no significa que haya
un fallo.
SAU66010
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU66111
Interruptor de modo “MODE”
Utilice interruptor de modo para cambiar los
modos YRC o modificar los ajustes de
PWR, TCS y SCS desde la pantalla princi-
pal. Este interruptor tiene tres botones.
Botón arriba: pulse este botón para cam-
biar el ajuste de YRC seleccionado hacia
arriba.
Botón central
: pulse este botón para des-
plazarse de izquierda a derecha entre los
elementos MODE, PWR, TCS y SCS.
Botón abajo : pulse este botón para cam-
biar el ajuste de YRC seleccionado hacia
abajo.NOTA
El botón central se utiliza también para
activar el sistema de control de arran-
cada. Cuando el icono LCS está gris,
mantenga pulsado el botón central. El
icono LCS parpadea y se vuelve blan-
2CR-28199-SG.book 4 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-5
1
2
34
5
6
7
8
9
10
11
12

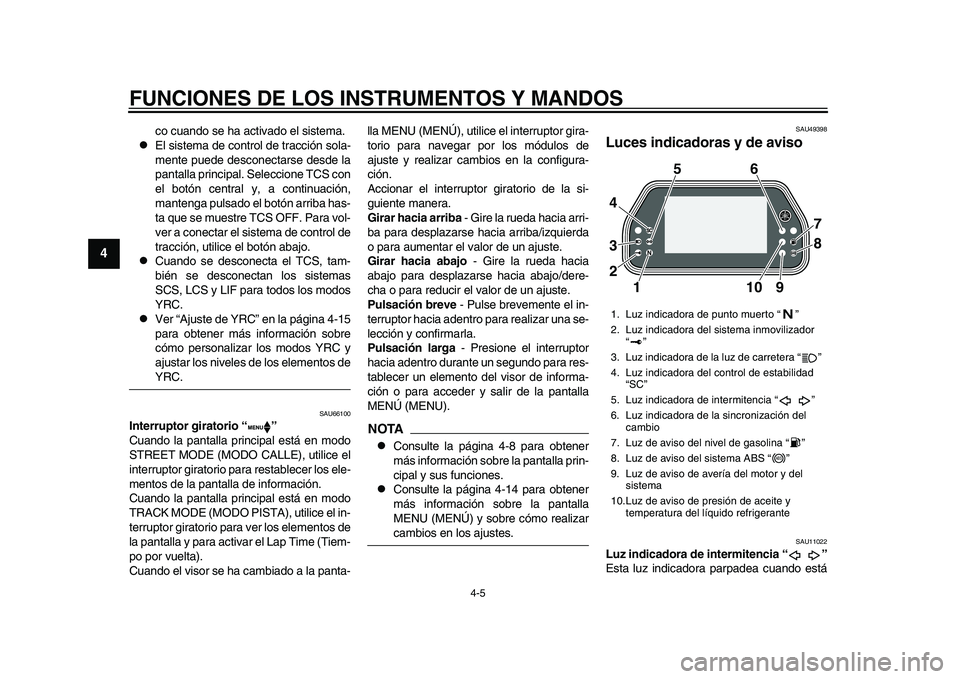

co cuando se ha activado el sistema.

El sistema de control de tracción sola-
mente puede desconectarse desde la
pantalla principal. Seleccione TCS con
el botón central y, a continuación,
mantenga pulsado el botón arriba has-
ta que se muestre TCS OFF. Para vol-
ver a conectar el sistema de control de
tracción, utilice el botón abajo.

Cuando se desconecta el TCS, tam-
bién se desconectan los sistemas
SCS, LCS y LIF para todos los modos
YRC.

Ver “Ajuste de YRC” en la página 4-15
para obtener más información sobre
cómo personalizar los modos YRC y
ajustar los niveles de los elementos deYRC.
SAU66100
Interruptor giratorio “ ”
Cuando la pantalla principal está en modo
STREET MODE (MODO CALLE), utilice el
interruptor giratorio para restablecer los ele-
mentos de la pantalla de información.
Cuando la pantalla principal está en modo
TRACK MODE (MODO PISTA), utilice el in-
terruptor giratorio para ver los elementos de
la pantalla y para activar el Lap Time (Tiem-
po por vuelta).
Cuando el visor se ha cambiado a la panta- lla MENU (MENÚ), utilice el interruptor gira-
torio para navegar por los módulos de
ajuste y realizar cambios en la configura-
ción.
Accionar el interruptor giratorio de la si-
guiente manera.
Girar hacia arriba
- Gire la rueda hacia arri-
ba para desplazarse hacia arriba/izquierda
o para aumentar el valor de un ajuste.
Girar hacia abajo - Gire la rueda hacia
abajo para desplazarse hacia abajo/dere-
cha o para reducir el valor de un ajuste.
Pulsación breve - Pulse brevemente el in-
terruptor hacia adentro para realizar una se-
lección y confirmarla.
Pulsación larga - Presione el interruptor
hacia adentro durante un segundo para res-
tablecer un elemento del visor de informa-
ción o para acceder y salir de la pantalla
MENÚ (MENU).
NOTA
Consulte la página 4-8 para obtener
más información sobre la pantalla prin-
cipal y sus funciones.

Consulte la página 4-14 para obtener
más información sobre la pantalla
MENU (MENÚ) y sobre cómo realizarcambios en los ajustes.
SAU49398
Luces indicadoras y de aviso
SAU11022
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando está1. Luz indicadora de punto muerto “ ”
2. Luz indicadora del si stema inmovilizador
“”
3. Luz indicadora de la luz de carretera “ ”
4. Luz indicadora del control de estabilidad
“SC”
5. Luz indicadora de intermitencia “ ”
6. Luz indicadora de la sincronización del cambio
7. Luz de aviso del nivel de gasolina “ ”
8. Luz de aviso del sistema ABS “ ”
9. Luz de aviso de avería del motor y del sistema
10.Luz de aviso de presión de aceite y temperatura del líquido refrigerante
11 09
2 3 4 56
7
8
ABS
2CR-28199-SG.book 5 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-6
1
2
345
6
7
8
9
10
11
12

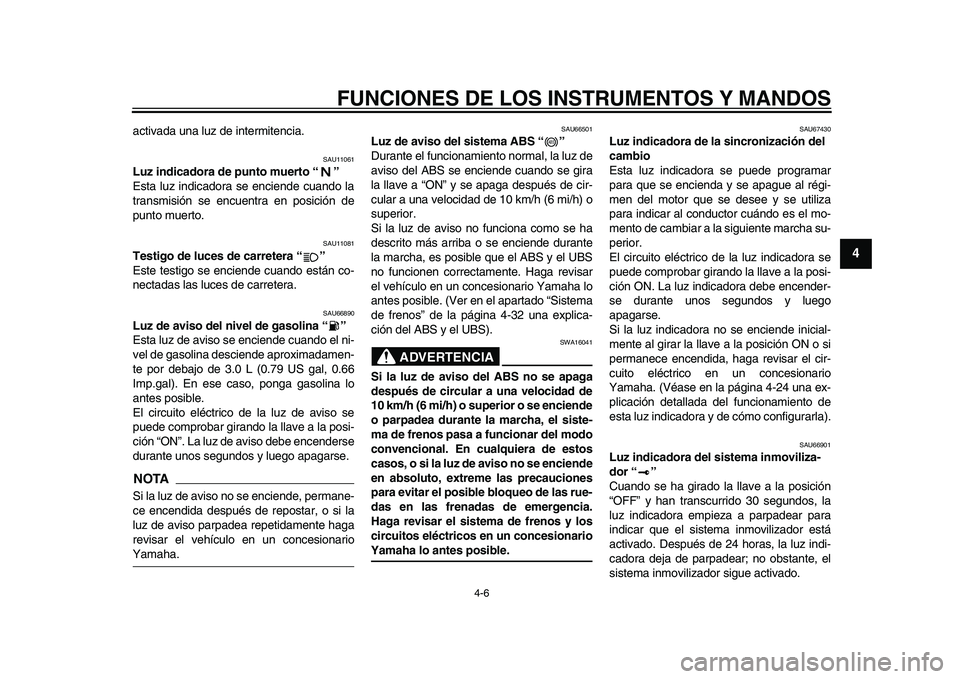

activada una luz de intermitencia.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU66890
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.0 L (0.79 US gal, 0.66
Imp.gal). En ese caso, ponga gasolina lo
antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.NOTASi la luz de aviso no se enciende, permane-
ce encendida después de repostar, o si la
luz de aviso parpadea repetidamente haga
revisar el vehículo en un concesionarioYamaha.
SAU66501
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso no funciona como se ha
descrito más arriba o se enciende durante
la marcha, es posible que el ABS y el UBS
no funcionen correctamente. Haga revisar
el vehículo en un concesionario Yamaha lo
antes posible. (Ver en el apartado “Sistema
de frenos” de la página 4-32 una explica-
ción del ABS y el UBS).
ADVERTENCIA
SWA16041
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los
circuitos eléctricos en un concesionarioYamaha lo antes posible.
SAU67430
Luz indicadora de la sincronización del
cambio
Esta luz indicadora se puede programar
para que se encienda y se apague al régi-
men del motor que se desee y se utiliza
para indicar al conductor cuándo es el mo-
mento de cambiar a la siguiente marcha su-
perior.
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción ON. La luz indicadora debe encender-
se durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición ON o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha. (Véase en la página 4-24 una ex-
plicación detallada del funcionamiento de
esta luz indicadora y de cómo configurarla).
SAU66901
Luz indicadora del sistema inmoviliza-
dor “ ”
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
ABS
2CR-28199-SG.book 6 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-7
1
2
34
5
6
7
8
9
10
11
12

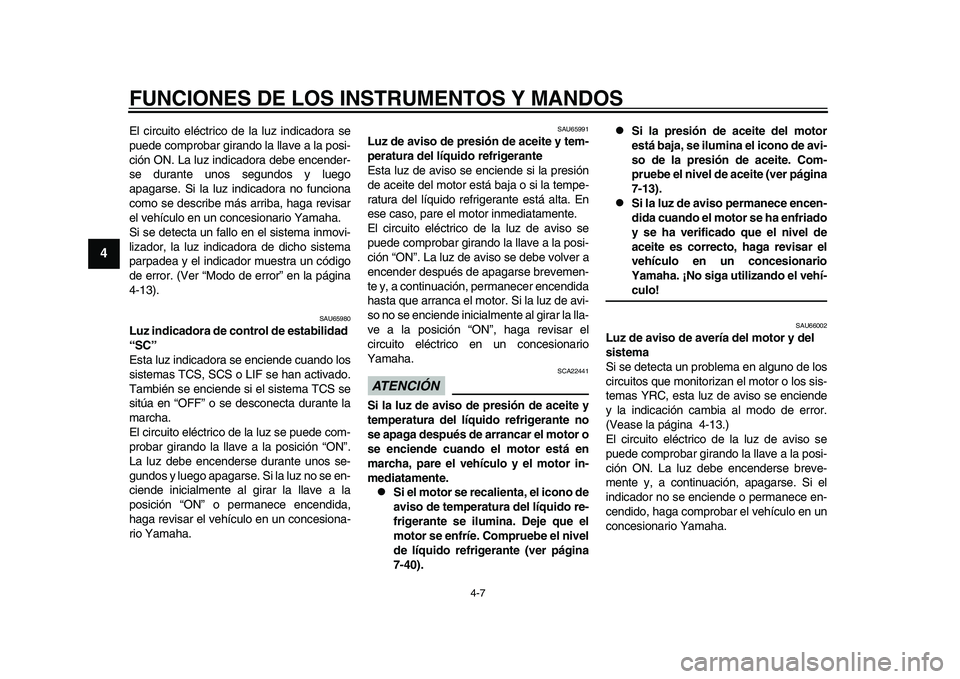

El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción ON. La luz indicadora debe encender-
se durante unos segundos y luego
apagarse. Si la luz indicadora no funciona
como se describe más arriba, haga revisar
el vehículo en un concesionario Yamaha.
Si se detecta un fallo en el sistema inmovi-
lizador, la luz indic adora de dicho sistema
parpadea y el indicador muestra un código
de error. (Ver “Modo de error” en la página
4-13).
SAU65980
Luz indicadora de control de estabilidad
“SC”
Esta luz indicadora se enciende cuando los
sistemas TCS, SCS o LIF se han activado.
También se enciende si el sistema TCS se
sitúa en “OFF” o se desconecta durante la
marcha.
El circuito eléctrico de la luz se puede com-
probar girando la llave a la posición “ON”.
La luz debe encenderse durante unos se-
gundos y luego apagarse. Si la luz no se en-
ciende inicialmente al girar la llave a la
posición “ON” o permanece encendida,
haga revisar el vehículo en un concesiona-
rio Yamaha.
SAU65991
Luz de aviso de presión de aceite y tem-
peratura del líquido refrigerante
Esta luz de aviso se enciende si la presión
de aceite del motor está baja o si la tempe-
ratura del líquido refrigerante está alta. En
ese caso, pare el motor inmediatamente.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso se debe volver a
encender después de apagarse brevemen-
te y, a continuación, permanecer encendida
hasta que arranca el motor. Si la luz de avi-
so no se enciende inicialmente al girar la lla-
ve a la posición “ON”, haga revisar el
circuito eléctric o en un concesionario
Yamaha.ATENCIÓN
SCA22441
Si la luz de aviso de presión de aceite y
temperatura del líquido refrigerante no
se apaga después de arrancar el motor o
se enciende cuando el motor está en
marcha, pare el vehículo y el motor in-
mediatamente.
Si el motor se recalienta, el icono de
aviso de temperatura del líquido re-
frigerante se ilumina. Deje que el
motor se enfríe. Compruebe el nivel
de líquido refrigerante (ver página
7-40).

Si la presión de aceite del motor
está baja, se ilumina el icono de avi-
so de la presión de aceite. Com-
pruebe el nivel de aceite (ver página
7-13).

Si la luz de aviso permanece encen-
dida cuando el motor se ha enfriado
y se ha verificado que el nivel de
aceite es correcto, haga revisar el
vehículo en un concesionario
Yamaha. ¡No siga utilizando el vehí-culo!
SAU66002
Luz de aviso de avería del motor y del
sistema
Si se detecta un problema en alguno de los
circuitos que monitorizan el motor o los sis-
temas YRC, esta luz de aviso se enciende
y la indicación cambia al modo de error.
(Vease la página 4-13.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción ON. La luz debe encenderse breve-
mente y, a continuación, apagarse. Si el
indicador no se enciende o permanece en-
cendido, haga comprobar el vehículo en un
concesionario Yamaha.
2CR-28199-SG.book 7 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-8
1
2
345
6
7
8
9
10
11
12
SAU66323

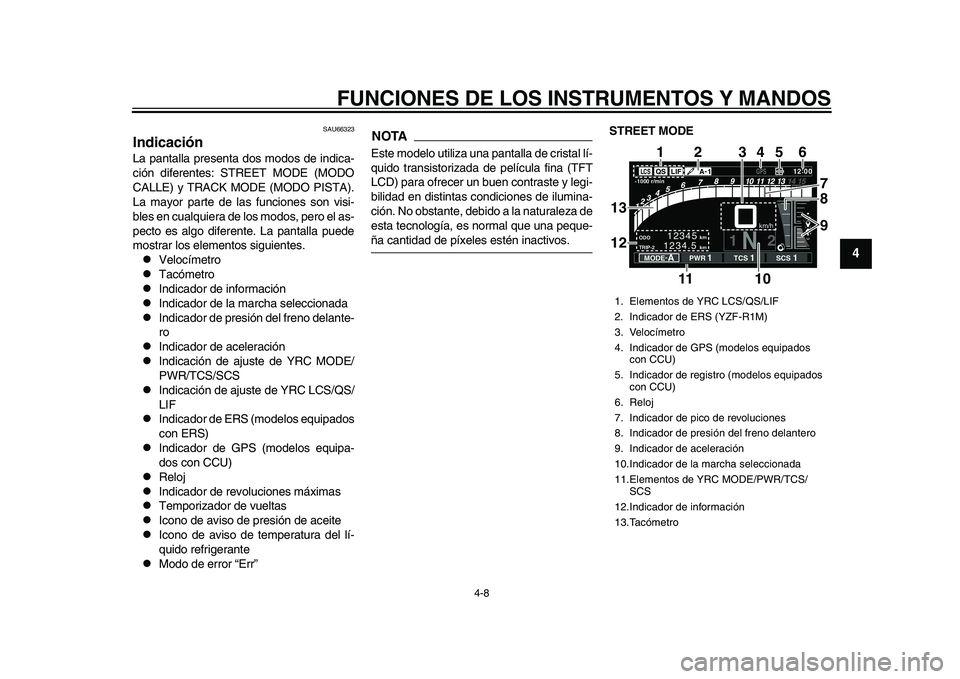

IndicaciónLa pantalla presenta dos modos de indica-
ción diferentes: STREET MODE (MODO
CALLE) y TRACK MODE (MODO PISTA).
La mayor parte de las funciones son visi-
bles en cualquiera de los modos, pero el as-
pecto es algo diferente. La pantalla puede
mostrar los elementos siguientes.
Velocímetro

Tacómetro

Indicador de información

Indicador de la marcha seleccionada

Indicador de presión del freno delante-
ro

Indicador de aceleración

Indicación de ajuste de YRC MODE/
PWR/TCS/SCS

Indicación de ajuste de YRC LCS/QS/
LIF

Indicador de ERS (modelos equipados
con ERS)

Indicador de GPS (modelos equipa-
dos con CCU)

Reloj

Indicador de revoluciones máximas

Temporizador de vueltas

Icono de aviso de presión de aceite

Icono de aviso de temperatura del lí-
quido refrigerante

Modo de error “Err”
NOTAEste modelo utiliza una pantalla de cristal lí-
quido transistorizada de película fina (TFT
LCD) para ofrecer un buen contraste y legi-
bilidad en distintas condiciones de ilumina-
ción. No obstante, debido a la naturaleza de
esta tecnología, es normal que una peque-ña cantidad de píxeles estén inactivos. STREET MODE
1. Elementos de YRC LCS/QS/LIF
2. Indicador de ERS (YZF-R1M)
3. Velocímetro
4. Indicador de GPS (modelos equipados
con CCU)
5. Indicador de registro (modelos equipados con CCU)
6. Reloj
7. Indicador de pico de revoluciones
8. Indicador de presi ón del freno delantero
9. Indicador de aceleración
10.Indicador de la marcha seleccionada
11.Elementos de YRC MODE/PWR/TCS/ SCS
12.Indicador de información
13.Tacómetro
ODO
12345
km
TRIP-2
1234.5
km
1
Ny 2 km/h
·1000 r/minMODE -
A
PWR
1
TCS
1
SCS
1
A
-
1
LCS
QS
LIF
GPS
12 :
00
7
11 1 089
4
1
2
36
5
1312
2CR-28199-SG.book 8 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
4-9
1
2
34
5
6
7
8
9
10
11
12

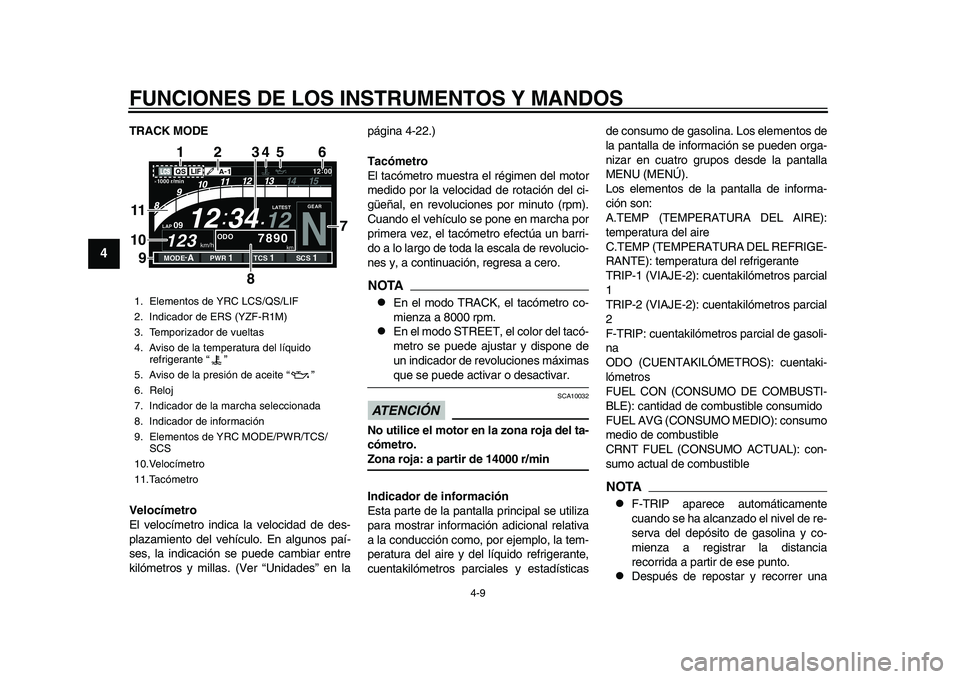

TRACK MODE
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo. En algunos paí-
ses, la indicación se puede cambiar entre
kilómetros y millas. (Ver “Unidades” en la página 4-22.)
Tacómetro
El tacómetro muestra el régimen del motor
medido por la velocidad de rotación del ci-
güeñal, en revoluciones por minuto (rpm).
Cuando el vehículo se pone en marcha por
primera vez, el tacómetro efectúa un barri-
do a lo largo de toda la escala de revolucio-
nes y, a continuación, regresa a cero.
NOTA
En el modo TRACK, el tacómetro co-
mienza a 8000 rpm.

En el modo STREET, el color del tacó-
metro se puede ajustar y dispone de
un indicador de revoluciones máximasque se puede activar o desactivar.
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 14000 r/min
Indicador de información
Esta parte de la pantalla principal se utiliza
para mostrar información adicional relativa
a la conducción como, por ejemplo, la tem-
peratura del aire y del líquido refrigerante,
cuentakilómetros parciales y estadísticasde consumo de gasoli
na. Los elementos de
la pantalla de información se pueden orga-
nizar en cuatro grupos desde la pantalla
MENU (MENÚ).
Los elementos de la pantalla de informa-
ción son:
A.TEMP (TEMPERATURA DEL AIRE):
temperatura del aire
C.TEMP (TEMPERATURA DEL REFRIGE-
RANTE): temperatura del refrigerante
TRIP-1 (VIAJE-2): cuentakilómetros parcial
1
TRIP-2 (VIAJE-2): cuentakilómetros parcial
2
F-TRIP: cuentakilómetros parcial de gasoli-
na
ODO (CUENTAKILÓMETROS): cuentaki-
lómetros
FUEL CON (CONSUMO DE COMBUSTI-
BLE): cantidad de combustible consumido
FUEL AVG (CONSUMO MEDIO): consumo
medio de combustible
CRNT FUEL (CONSUMO ACTUAL): con-
sumo actual de combustible
NOTA
F-TRIP aparece automáticamente
cuando se ha alcanzado el nivel de re-
serva del depósito de gasolina y co-
mienza a registrar la distancia
recorrida a partir de ese punto.

Después de repostar y recorrer una
1. Elementos de YRC LCS/QS/LIF
2. Indicador de ERS (YZF-R1M)
3. Temporizador de vueltas
4. Aviso de la temperatura del líquido refrigerante “ ”
5. Aviso de la presión de aceite “ ”
6. Reloj
7. Indicador de la marcha seleccionada
8. Indicador de información
9. Elementos de YRC MODE/PWR/TCS/ SCS
10.Velocímetro
11.Tacómetro
MODE -
A
PWR
1
TCS
1
SCS
1
km/h
123
ODO
km
7890
GEARN
LAP 09
LATEST12
12 34
·1000 r/min
A
-
1
LC LCS
QS
LIF
12 :
00
11109
8
5
4
1
2
36
7
2CR-28199-SG.book 9 ページ ２０１５年５月１５日　金曜日　午前１１時２４分
