6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
Les contrôles et entretiens, réglages et lubrifica-
tions périodiques conservent la motocyclette
dans le meilleur état et contribuent à la sécurité.
La sécurité est l’impératif numéro un du bon
motocycliste. Le tableau d’intervalles de lubrifi-
cation et d’entretien ne doit être considéré que
comme un guide pour l’entretien général et les
intervalles de lubrification. CHAQUE PRO-
PRIÉTAIRE DEVRA ADAPTER LES INTER-
VALLES PRÉCONISÉS ET ÉVENTUELLE-
MENT LES RACCOURCIR EN FONCTION
DU CLIMAT, DU TERRAIN, DE LA SITUA-
TION GÉOGRAPHIQUE, ET DE L’USAGE
QU’IL FAIT DE SON VÉHICULE. Les points
les plus importants pour les contrôles, réglages
et lubrifications sont expliqués aux pages sui-
vantes.
FW000060
AVERTISSEMENT
@ Si le propriétaire ne maîtrise pas les techni-
ques d’entretien des motocyclettes, ce travail
doit être confié à un concessionnaire
Yamaha. @
FAU00469
Trousse à outilsLes informations données dans ce manuel sont
destinées à fournir au propriétaire les renseigne-
ments nécessaires pour l’entretien préventif et
les petites réparations. Les outils fournis dans la
trousse à outils du propriétaire serviront à effec-
tuer l’entretien périodique. Cependant d’autres
outils, comme une clé dynamométrique, sont
aussi nécessaires pour effectuer correctement
l’entretien.
N.B.:@ Le propriétaire qui ne dispose pas des outils né-
cessaires pour effectuer un entretien doit confier
ce travail à un concessionnaire Yamaha. @
FW000063
AVERTISSEMENT
@ Certaines modifications non autorisées par
Yamaha peuvent entraîner une diminution
des performances de la motocyclette et ren-
dre sa conduite dangereuse. Consulter un
concessionnaire Yamaha avant de procéder à
la moindre modification. @

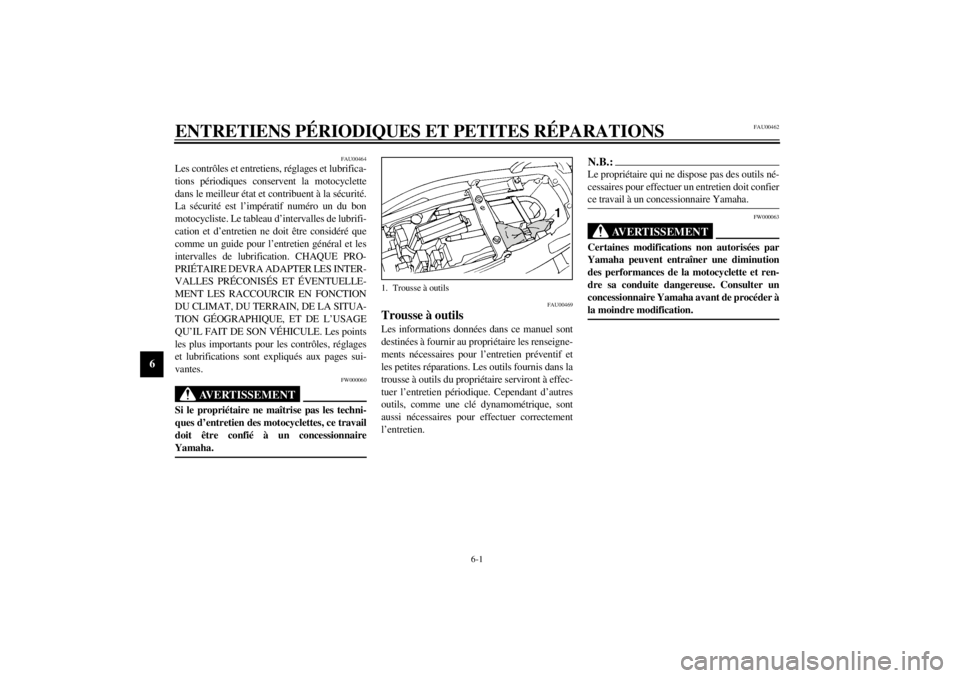

1. Trousse à outils
F_4tv_Periodic.fm Page 1 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU00473
ENTRETIENS PÉRIODIQUES ET GRAISSAGES
CP-01FN° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
1*
Canalisation de carburant• S’assurer que les flexibles de carburant et le flexible de dépression ne sont ni craquelés
ni autrement endommagés.
• Remplacer si nécessaire.ÖÖ
2
*
Filtre à carburant• Contrôler l’état.
• Remplacer si nécessaire.Ö
3 Bougies• Contrôler l’état.
• Nettoyer, régler l’écartement des électrodes ou remplacer si nécessaire.ÖÖÖ
4
*
Soupapes• Contrôler le jeu des soupapes.
• Régler si nécessaire.Tous les 42.000 km ou tous les 42 mois
(le plus court de ces deux intervalles)
5 Filtre à air• Nettoyer ou remplacer si nécessaire.
ÖÖ
6 Embrayage• Contrôler le fonctionnement.
• Régler ou remplacer le câble.ÖÖÖ
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
(Voir N.B. à la page 6-4.)
• Corriger si nécessaire.
• Remplacer les plaquettes de frein si nécessaire.ÖÖÖ
9
*
Roues• Contrôler l’équilibre des roues et s’assurer qu’elles ne sont ni déformées ni autrement
endommagées.
• Rééquilibrer ou remplacer si nécessaire.ÖÖ
10
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖ
F_4tv_Periodic.fm Page 2 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
11
*
Roulements de roue• S’assurer que les roulements n’ont pas de jeu et ne sont pas endommagés.
• Remplacer si nécessaire. ÖÖ
12
*
Bras oscillant• S’assurer que le pivot du bras oscillant n’a pas de jeu.
• Corriger si nécessaire.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
13 Chaîne de transmission• Contrôler la tension.
• Régler si nécessaire. S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie
14
*
Roulements de direction• S’assurer que les roulements n’ont pas de jeu et que la direction n’est pas dure.
• Rectifier si nécessaire.
• Enduire de graisse à base de savon au lithium tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
15
*
Attaches du cadre• S’assurer que tous les écrous, boulons et vis sont correctement serrés.
• Resserrer si nécessaire.ÖÖ
16 Béquille latérale• Contrôler le fonctionnement.
• Lubrifier et réparer si nécessaire.ÖÖ
17
*
Contacteur de béquille latérale• Contrôler le fonctionnement.
• Remplacer si nécessaire.ÖÖÖ
18
*
Fourche avant• Contrôler le fonctionnement et l’étanchéité.
• Corriger si nécessaire.ÖÖ
19
*
Amortisseur arrière• Contrôler le fonctionnement et l’étanchéité.
• Remplacer si nécessaire. ÖÖ
20
*
Pivots de bras relais et de bras
de raccordement de suspension
arrière • Contrôler le fonctionnement.
• Enduire de graisse au bisulfure de molybdène tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ
21
*
Carburateurs• Contrôler le régime de ralenti, la synchronisation des carburateurs et le
fonctionnement du starter.
• Régler si nécessaire.ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_4tv_Periodic.fm Page 3 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
* L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire
Yamaha.
FAU02970*
N.B.:@ l
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
l
Système de freinage hydraulique
• Toujours remplacer le liquide de frein lors du démontage du maître cylindre ou du cylinder d’étrier. Contrôler régulièrement le niveau du liquide
de frein et remettre à niveau si nécessaire.
• Remplacer les bagues d’étanchéité des composants internes du maître cylindre et du cylinder d’étrier tous les deux ans.
• Remplacer les flexibles de frein tous les quatre ans ou quand ils sont craquelés ou endommagés.
@22 Huile de moteur• Contrôler le niveau d’huile et l’étanchéité.
• Corriger si nécessaire.
• Changer. (Faire chauffer le moteur avant la vidange.)ÖÖÖ
23Cartouche du filtre à huile de
moteur• Remplacer.
ÖÖ
24
*
Système de refroidissement• Contrôler le niveau du liquide de refroidissement et l’étanchéité.
• Corriger si nécessaire.
• Changer le liquide de refroidissement tous les 24.000 km ou tous les 24 mois
(le plus court de ces deux intervalles).ÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSINITIAL
(1.000 km)TOUS LES
6.000 km
ou
6 mois
(le plus court de
ces deux
intervalles)12.000 km
ou
12 mois
(le plus court de
ces deux
intervalles)
F_4tv_Periodic.fm Page 4 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01139*
Dépose et remontage de cache et
carénageIl faudra déposer les cache et carénages illustrés
pour effectuer certains des entretiens décrits
dans ce chapitre.Se référer à cette section à chaque fois qu’il faut
déposer ou installer un carénage ou un cache.
FAU03036*

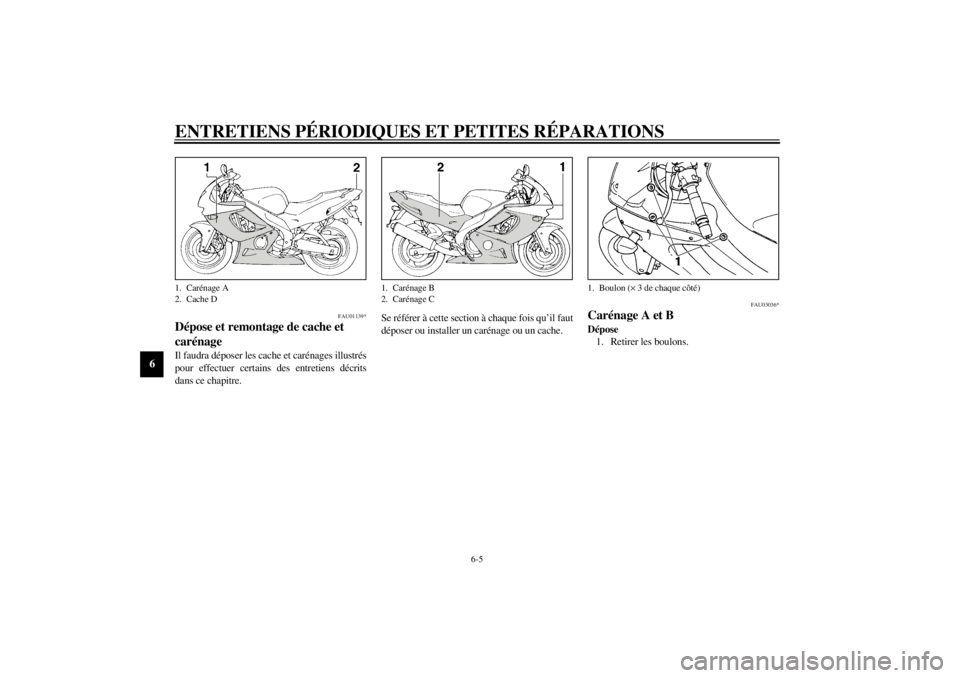

Carénage A et BDépose
1. Retirer les boulons.
1. Carénage A
2. Cache D
1. Carénage B
2. Carénage C
1. Boulon (´ 3 de chaque côté)
F_4tv_Periodic.fm Page 5 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6

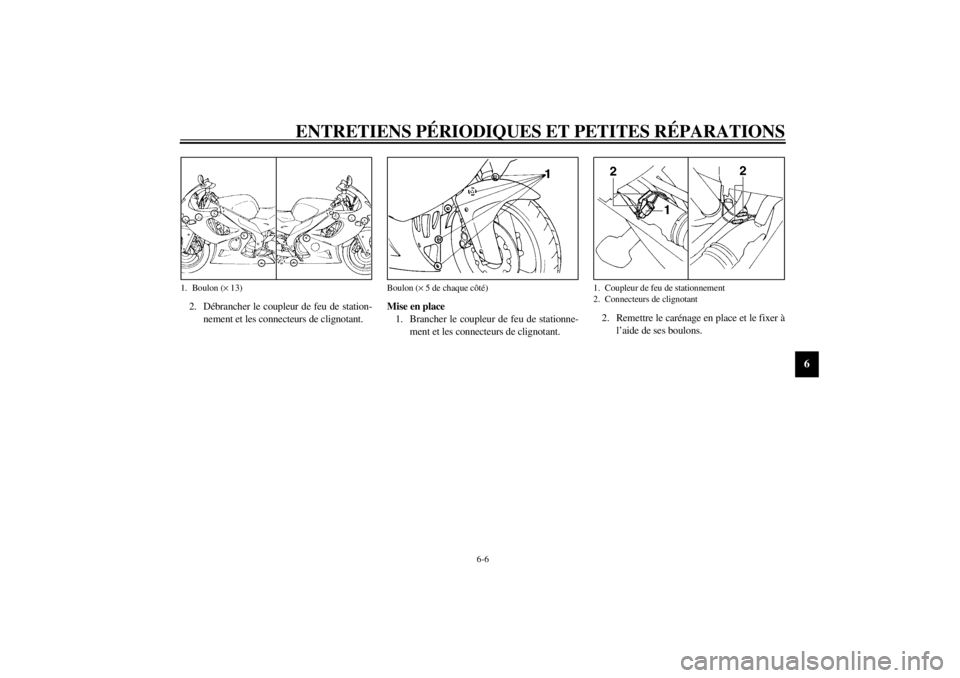

2. Débrancher le coupleur de feu de station-
nement et les connecteurs de clignotant.Mise en place
1. Brancher le coupleur de feu de stationne-
ment et les connecteurs de clignotant.2. Remettre le carénage en place et le fixer à
l’aide de ses boulons.1. Boulon (´ 13)
Boulon (´ 5 de chaque côté)
1. Coupleur de feu de stationnement
2. Connecteurs de clignotant
F_4tv_Periodic.fm Page 6 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU03037*

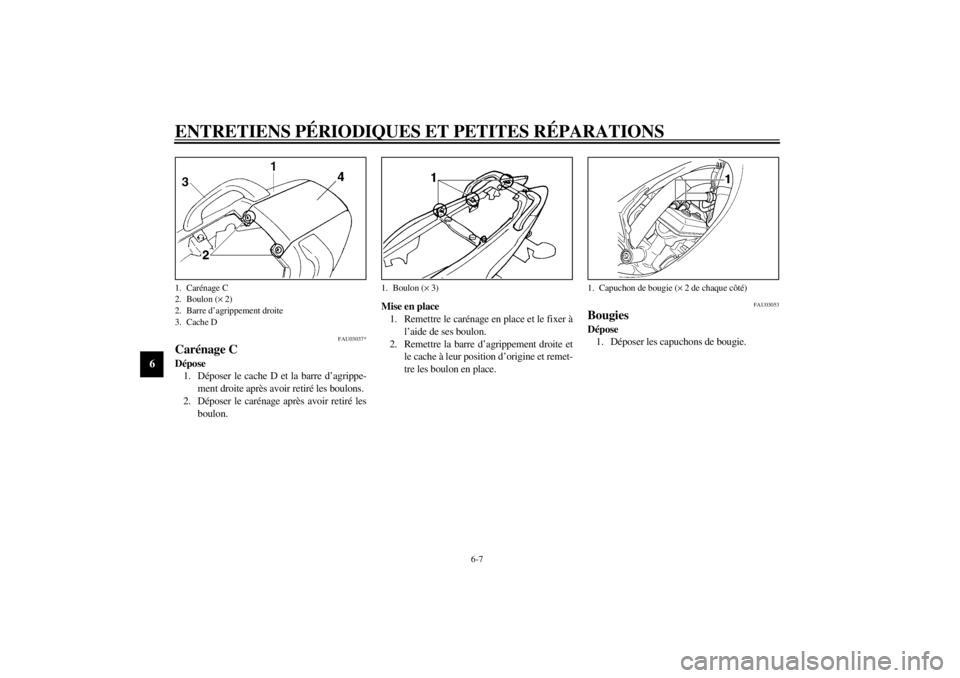

Carénage CDépose
1. Déposer le cache D et la barre d’agrippe-
ment droite après avoir retiré les boulons.
2. Déposer le carénage après avoir retiré les
boulon.Mise en place
1. Remettre le carénage en place et le fixer à
l’aide de ses boulon.
2. Remettre la barre d’agrippement droite et
le cache à leur position d’origine et remet-
tre les boulon en place.
FAU03053
BougiesDépose
1. Déposer les capuchons de bougie.
1. Carénage C
2. Boulon (´ 2)
2. Barre d’agrippement droite
3. Cache D
1. Boulon (´ 3)
1. Capuchon de bougie (´ 2 de chaque côté)
F_4tv_Periodic.fm Page 7 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
2. Retirer les bougies à l’aide de la clé à bou-
gie fournie dans la trousse à outils en pro-
cédant comme illustré.Inspection
La bougie est une pièce importante du moteur et
son contrôle est simple. L’état d’une bougie
peut parfois révéler l’état du moteur.
Normalement, la porcelaine autour de l’élec-
trode centrale de chaque bougie d’un moteur
doit présenter la même couleur. La couleur
idéale est une couleur café au lait clair ou légè-
rement foncé, pour une motocyclette utilisée
dans des conditions normales. Si la couleur
d’une bougie est nettement différente, le moteur
pourrait présenter une anomalie.
Ne jamais essayer de diagnostiquer soi-même
de tels problèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha. Une
bougie doit être démontée et inspectée périodi-
quement, car la chaleur et les dépôts finissent
par l’user. Si l’usure des électrodes est excessiveou si les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bougie
par une neuve de type spécifié.1. Clé à bougie
Bougie spécifiée:
CR9E (NGK) ou
U27ESR-N (DENSO)
F_4tv_Periodic.fm Page 8 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
Installation
1. Mesurer l’écartement des électrodes avec
un jeu de cales d’épaisseur et, si néces-
saire, régler l’écartement comme spécifié.
2. Nettoyer le plan du joint. Nettoyer soi-
gneusement le filet.
3. Remonter la bougie et la serrer au couple
spécifié.
N.B.:@ Si l’on ne dispose pas d’une clé dynamométri-
que lors du montage d’une bougie, une bonne
approximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra cependant serrer la bougie au couple spéci-
fié dès que possible. @4. Monter les capuchons de bougie.
FAU01765*

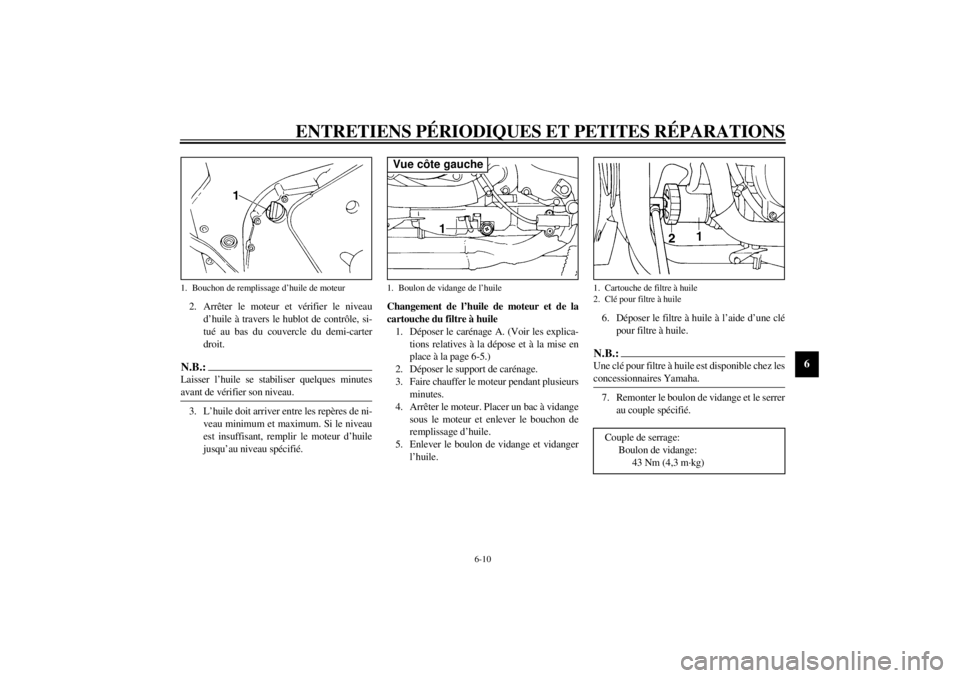

Huile de moteurContrôle du niveau d’huile
1. Placer la motocyclette sur une surface de
niveau et la maintenir à la verticale. Faire
chauffer le moteur pendant plusieurs mi-
nutes.N.B.:@ Lors du contrôle du niveau d’huile, s’assurer
que la motocyclette est bien verticale. Une lé-
gère inclinaison de côté peut entraîner des er-
reurs de lecture. @

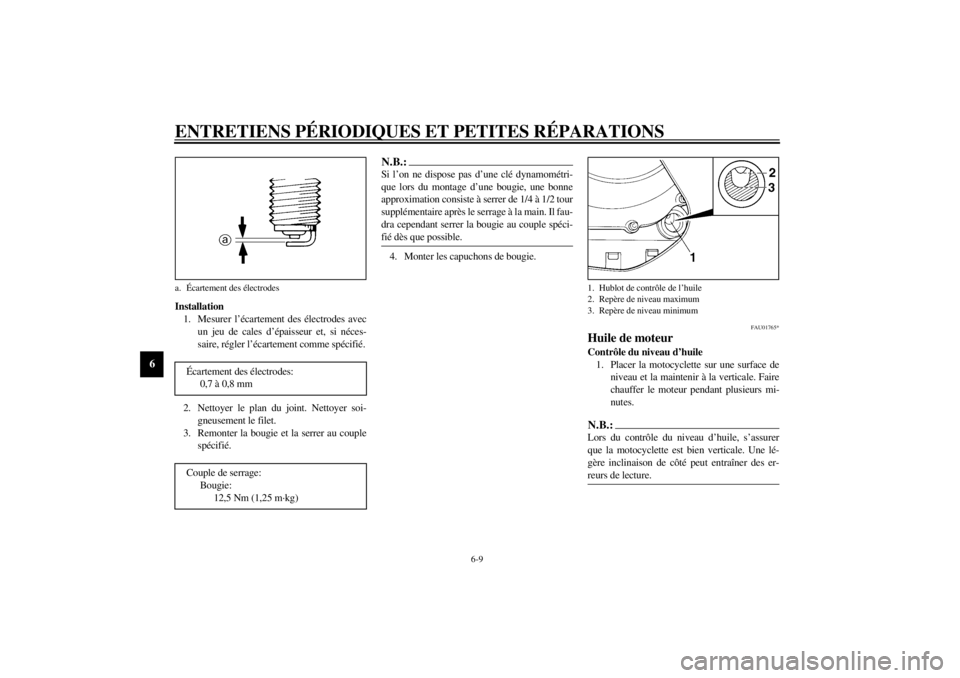

a. Écartement des électrodesÉcartement des électrodes:
0,7 à 0,8 mm
Couple de serrage:
Bougie:
12,5 Nm (1,25 m·kg)
1. Hublot de contrôle de l’huile
2. Repère de niveau maximum
3. Repère de niveau minimum
F_4tv_Periodic.fm Page 9 Monday, September 20, 1999 2:20 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
2. Arrêter le moteur et vérifier le niveau
d’huile à travers le hublot de contrôle, si-
tué au bas du couvercle du demi-carter
droit.N.B.:@ Laisser l’huile se stabiliser quelques minutes
avant de vérifier son niveau. @3. L’huile doit arriver entre les repères de ni-
veau minimum et maximum. Si le niveau
est insuffisant, remplir le moteur d’huile
jusqu’au niveau spécifié.Changement de l’huile de moteur et de la
cartouche du filtre à huile
1. Déposer le carénage A. (Voir les explica-
tions relatives à la dépose et à la mise en
place à la page 6-5.)
2. Déposer le support de carénage.
3. Faire chauffer le moteur pendant plusieurs
minutes.
4. Arrêter le moteur. Placer un bac à vidange
sous le moteur et enlever le bouchon de
remplissage d’huile.
5. Enlever le boulon de vidange et vidanger
l’huile.6. Déposer le filtre à huile à l’aide d’une clé
pour filtre à huile.
N.B.:@ Une clé pour filtre à huile est disponible chez les
concessionnaires Yamaha. @7. Remonter le boulon de vidange et le serrer
au couple spécifié.
1. Bouchon de remplissage d’huile de moteur
1. Boulon de vidange de l’huileVue côte gauche
1. Cartouche de filtre à huile
2. Clé pour filtre à huileCouple de serrage:
Boulon de vidange:
43 Nm (4,3 m·kg)
F_4tv_Periodic.fm Page 10 Monday, September 20, 1999 2:20 PM
