W przypadku uszkodzenia
obr´czy ko∏a (deformacje
kraw´dzi powodujàce uchodzenie
powietrza) nie jest mo˝liwa naprawa.
Nie wyjmowaç obcych cia∏ (Êrub lub
nitów), które znajdujà si´ w oponie.
UWAGANALE˚Y WIEDZIEå, ˚E:
P∏ynny uszczelniacz zestawu szybkiej na-
prawy jest skuteczny przy temperatura-
ch zewn´trznych zawierajàcych si´ po-
mi´dzy –20 °C i +50 °C.
P∏ynny uszczelniacz posiada okres trwa∏oÊci. W przypadku przebicia opony,
spowodowanego cia∏ami obcy-
mi, mo˝na jà naprawiç, je˝eli
Êrednica przebicia na bie˝niku
lub powierzchni toczenia wynosi mak-
symalnie do 4 mm.
Nie jest mo˝liwa naprawa
na bokach opony. Nie sto-
sowaç zestawu szybkiej naprawy
opon, je˝eli opona zosta∏a uszkodzo-
na w wyniku jazdy bez powietrza.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 100

101
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII

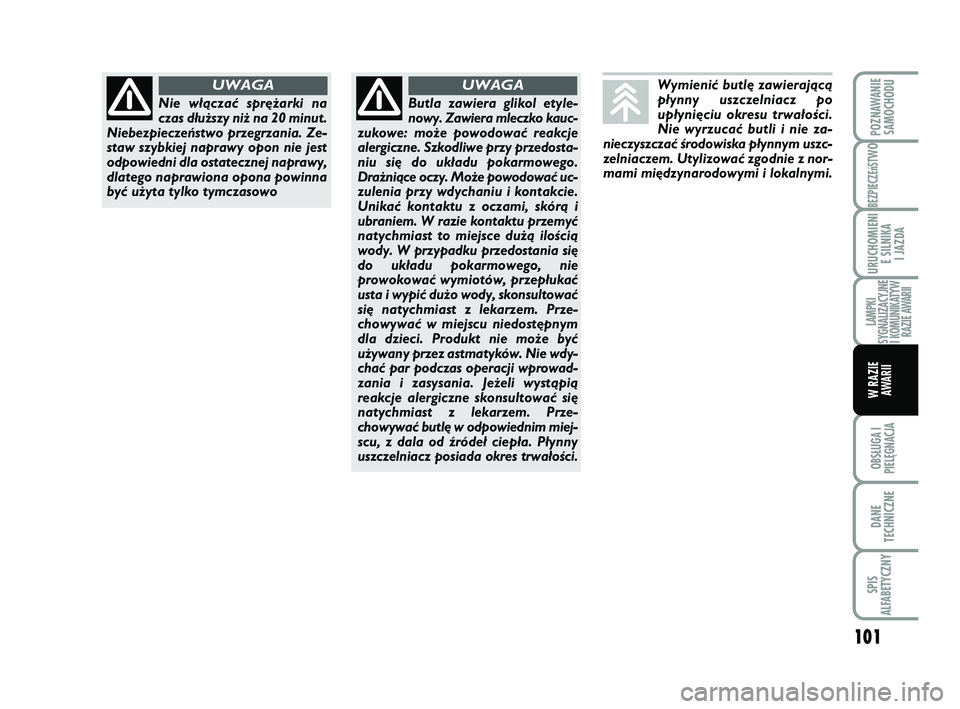

Wymieniç butl´ zawierajàcà
p∏ynny uszczelniacz po
up∏yni´ciu okresu trwa∏oÊci.
Nie wyrzucaç butli i nie za-
nieczyszczaç Êrodowiska p∏ynnym uszc-
zelniaczem. Utylizowaç zgodnie z nor-
mami mi´dzynarodowymi i lokalnymi.
Nie w∏àczaç spr´˝arki na
czas d∏u˝szy ni˝ na 20 minut.
Niebezpieczeƒstwo przegrzania. Ze-
staw szybkiej naprawy opon nie jest
odpowiedni dla ostatecznej naprawy,
dlatego naprawiona opona powinna
byç u˝yta tylko tymczasowo
UWAGA
Butla zawiera glikol etyle-
nowy. Zawiera mleczko kauc-
zukowe: mo˝e powodowaç reakcje
alergiczne. Szkodliwe przy przedosta-
niu si´ do uk∏adu pokarmowego.
Dra˝niàce oczy. Mo˝e powodowaç uc-
zulenia przy wdychaniu i kontakcie.
Unikaç kontaktu z oczami, skórà i
ubraniem. W razie kontaktu przemyç
natychmiast to miejsce du˝à iloÊcià
wody. W przypadku przedostania si´
do uk∏adu pokarmowego, nie
prowokowaç wymiotów, przep∏ukaç
usta i wypiç du˝o wody, skonsultowaç
si´ natychmiast z lekarzem. Prze-
chowywaç w miejscu niedost´pnym
dla dzieci. Produkt nie mo˝e byç
u˝ywany przez astmatyków. Nie wdy-
chaç par podczas operacji wprowad-
zania i zasysania. Je˝eli wystàpià
reakcje alergiczne skonsultowaç si´
natychmiast z lekarzem. Prze-
chowywaç butl´ w odpowiednim miej-
scu, z dala od êróde∏ ciep∏a. P∏ynny
uszczelniacz posiada okres trwa∏oÊci.
UWAGA
095-122 ABARTH 500 PL 29-04-2009 11:24 Pagina 101

102
BEZPIECZEńST
WO
OBSŁUGA I
PIELĘGNACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
POZNAWANIE
SAMOCHODU
URUCHOMIENI
E SILNIKA
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW
RAZIE AWARII
W RAZIE
AWARII
rys 14F0S087Ab
❒upewniç si´, czy wy∏àcznik D-rys. 14
spr´˝arki znajduje si´ w pozycji 0
(wy∏àczony), uruchomiç silnik, w∏o˝yç
wtyczk´ E-rys. 15do gniazdka prà-
dowego i uruchomiç spr´˝ark´
ustawiajàc wy∏àcznik D-rys. 14w
pozycji I(w∏àczony). Napompowaç
opon´ do wymaganej wartoÊci ciÊnie-
nia podanej w „CiÊnienie w oponach“
w rozdziale „Dane Techniczne“.
Aby uzyskaç odczyt bardziej precyzyjny
zaleca si´, sprawdziç wartoÊç ciÊnienia
w oponie na manometrze F-rys. 14
przy wy∏àczonej spr´˝arce;
❒Zaciàgnàç hamulec r´czny.
Odkr´ciç kapturek zaworu opony,
wyjàç przewód elastyczny do nape∏nia-
nia A-rys. 13i odkr´ciç pierÊcieƒ Bna
zaworze opony;
rys 13
A
B
F0S086Ab
PROCEDURA POMPOWANIA
Ubraç r´kawice ochronne
