Abarth 500 2012 Návod k použití a údržbě (in Czech)

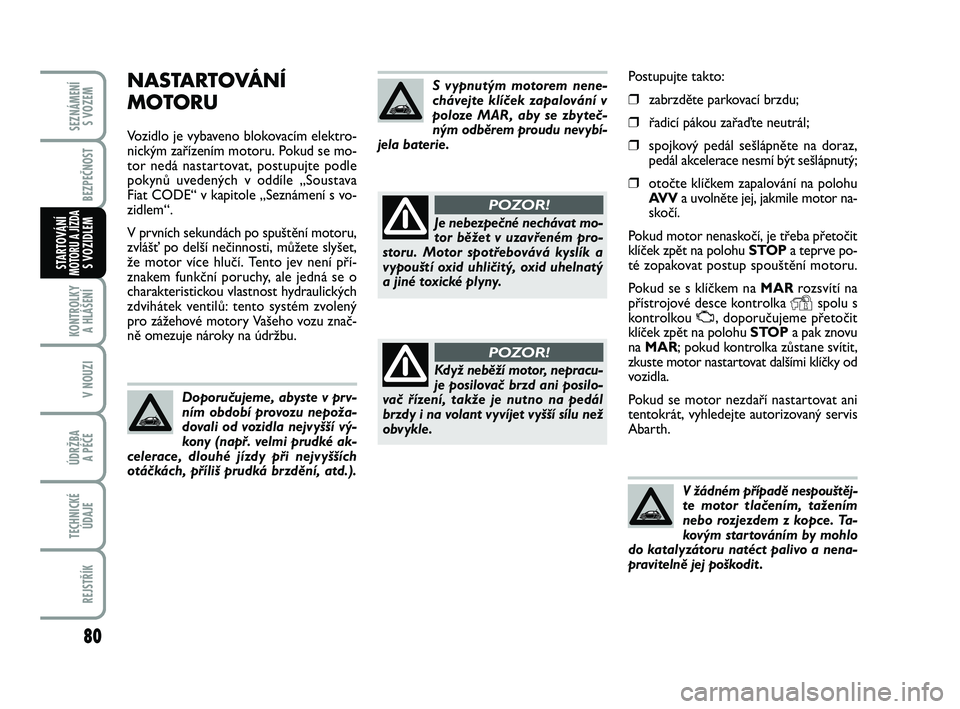

80
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V žádném případě nespouštěj-
te motor tlačením, tažením
nebo rozjezdem z kopce. Ta-
kovým startováním by mohlo
do katalyzátoru natéct palivo a nena-
pravitelně jej poškodit . Postupujte takto:
❒zabrzděte parkovací brzdu;
❒řadicí pákou zařaďte neutrál;
❒spojkový pedál sešlápněte na doraz,
pedál akcelerace nesmí být sešlápnutý;
❒otočte klíčkem zapalování na polohu
AV Va uvolněte jej, jakmile motor na-
skočí.
Pokud motor nenaskočí, je třeba přetočit
klíček zpět na polohu STOPa teprve po-
té zopakovat postup spouštění motoru.
Pokud se s klíčkem na MARrozsvítí na
přístrojové desce kontrolka
Yspolu s
kontrolkou U, doporučujeme přetočit
klíček zpět na polohu STOPa pak znovu
na MAR; pokud kontrolka zůstane svítit,
zkuste motor nastartovat dalšími klíčky od
vozidla.
Pokud se motor nezdaří nastartovat ani
tentokrát, vyhledejte autorizovaný servis
Abarth.
NASTARTOVÁNÍ
MOTORU
Vozidlo je vybaveno blokovacím elektro-
nickým zařízením motoru. Pokud se mo-
tor nedá nastartovat, postupujte podle
pokynů uvedených v oddíle „Soustava
Fiat CODE“ v kapitole „Seznámení s vo-
zidlem“.
V prvních sekundách po spuštění motoru,
zvlášť po delší nečinnosti, můžete slyšet,
že motor více hlučí. Tento jev není pří-
znakem funkční poruchy, ale jedná se o
charakteristickou vlastnost hydraulických
zdvihátek ventilů: tento systém zvolený
pro zážehové motory Vašeho vozu znač-
ně omezuje nároky na údržbu.
Doporučujeme, abyste v prv-
ním období provozu nepoža-
dovali od vozidla nejvyšší vý-
kony (např. velmi prudké ak-
celerace, dlouhé jízdy při nejvyšších
otáčkách, příliš prudká brzdění, atd.).
S vypnutým motorem nene-
chávejte klíček zapalování v
poloze MAR, aby se zbyteč-
ným odběrem proudu nevybí-
jela baterie.
Je nebezpečné nechávat mo-
tor běžet v uzavřeném pro-
storu. Motor spotřebovává kyslík a
vypouští oxid uhličitý, oxid uhelnatý
a jiné toxické plyny.
POZOR!
Když neběží motor, nepracu-
je posilovač brzd ani posilo-
vač řízení, takže je nutno na pedál
brzdy i na volant vyvíjet vyšší sílu než
obvykle.
POZOR!
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 80

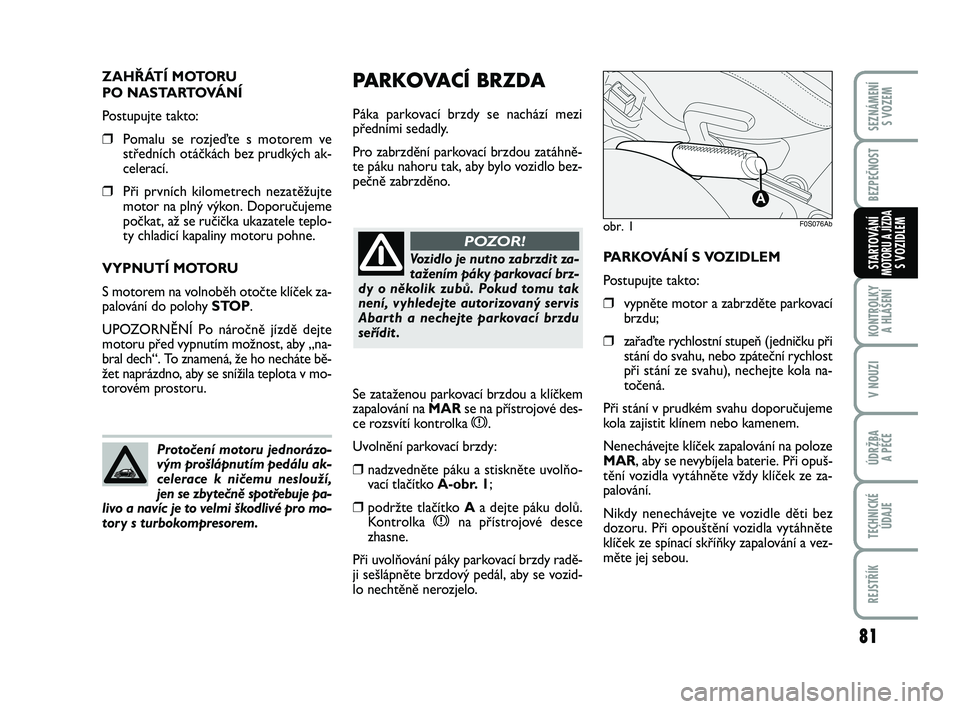

81
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
PARKOVACÍ BRZDA
Páka parkovací brzdy se nachází mezi
předními sedadly.
Pro zabrzdění parkovací brzdou zatáhně-
te páku nahoru tak, aby bylo vozidlo bez-
pečně zabrzděno.
PARKOVÁNÍ S VOZIDLEM
Postupujte takto:
❒vypněte motor a zabrzděte parkovací
brzdu;
❒zařaďte rychlostní stupeň (jedničku při
stání do svahu, nebo zpáteční rychlost
při stání ze svahu), nechejte kola na-
točená.
Při stání v prudkém svahu doporučujeme
kola zajistit klínem nebo kamenem.
Nenechávejte klíček zapalování na poloze
MAR, aby se nevybíjela baterie. Při opuš-
tění vozidla vytáhněte vždy klíček ze za-
palování.
Nikdy nenechávejte ve vozidle děti bez
dozoru. Při opouštění vozidla vytáhněte
klíček ze spínací skříňky zapalování a vez-
měte jej sebou. ZAHŘÁTÍ MOTORU
PO NASTARTOVÁNÍ
Postupujte takto:
❒Pomalu se rozjeďte s motorem ve
středních otáčkách bez prudkých ak-
celerací.
❒Při prvních kilometrech nezatěžujte
motor na plný výkon. Doporučujeme
počkat, až se ručička ukazatele teplo-
ty chladicí kapaliny motoru pohne.
VYPNUTÍ MOTORU
S motorem na volnoběh otočte klíček za-
palování do polohy STOP.
UPOZORNĚNÍ Po náročně jízdě dejte
motoru před vypnutím možnost, aby „na-
bral dech“. To znamená, že ho necháte bě-
žet naprázdno, aby se snížila teplota v mo-
torovém prostoru.
obr. 1F0S076Ab
Protočení motoru jednorázo-
vým prošlápnutím pedálu ak-
celerace k ničemu neslouží,
jen se zbytečně spotřebuje pa-
livo a navíc je to velmi škodlivé pro mo-
tory s turbokompresorem.
Vozidlo je nutno zabrzdit za-
tažením páky parkovací brz-
dy o několik zubů. Pokud tomu tak
není, vyhledejte autorizovaný servis
Abarth a nechejte parkovací brzdu
seřídit .
POZOR!
Se zataženou parkovací brzdou a klíčkem
zapalování na MAR se na přístrojové des-
ce rozsvítí kontrolka
x.
Uvolnění parkovací brzdy:
❒nadzvedněte páku a stiskněte uvolňo-
vací tlačítko A-obr. 1;
❒podržte tlačítko Aa dejte páku dolů.
Kontrolka xna přístrojové desce
zhasne.
Při uvolňování páky parkovací brzdy radě-
ji sešlápněte brzdový pedál, aby se vozid-
lo nechtěně nerozjelo.
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 81

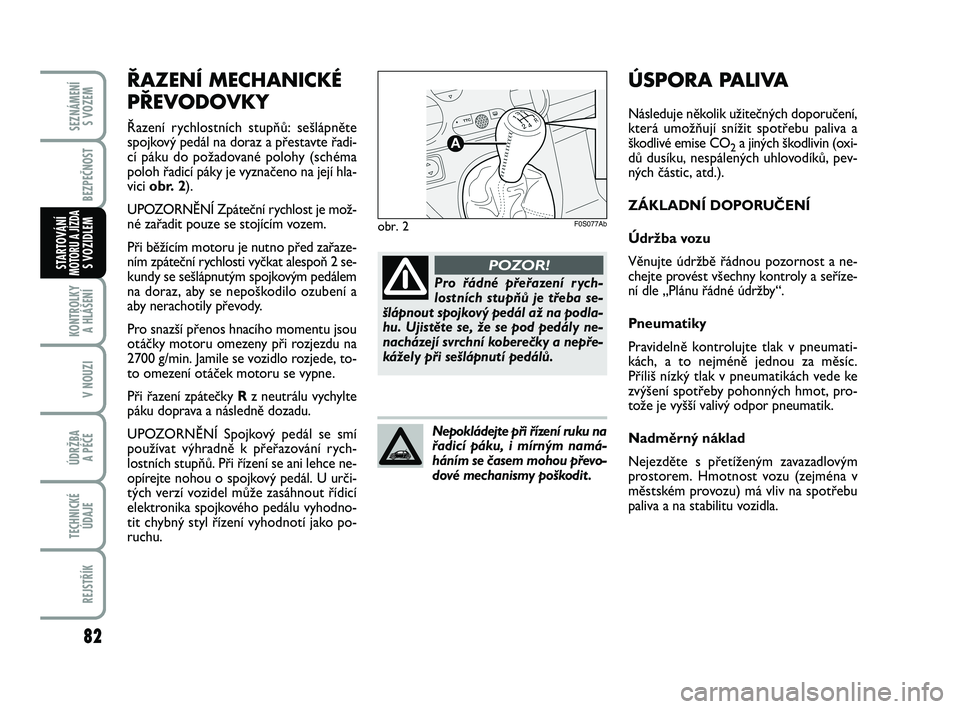

82
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
ŘAZENÍ MECHANICKÉ
PŘEVODOVKY
Řazení rychlostních stupňů: sešlápněte
spojkový pedál na doraz a přestavte řadi-
cí páku do požadované polohy (schéma
poloh řadicí páky je vyznačeno na její hla-
vici obr. 2).
UPOZORNĚNÍ Zpáteční rychlost je mož-
né zařadit pouze se stojícím vozem.
Při běžícím motoru je nutno před zařaze-
ním zpáteční rychlosti vyčkat alespoň 2 se-
kundy se sešlápnutým spojkovým pedálem
na doraz, aby se nepoškodilo ozubení a
aby nerachotily převody.
Pro snazší přenos hnacího momentu jsou
otáčky motoru omezeny při rozjezdu na
2700 g/min. Jamile se vozidlo rozjede, to-
to omezení otáček motoru se vypne.
Při řazení zpátečky Rz neutrálu vychylte
páku doprava a následně dozadu.
UPOZORNĚNÍ Spojkový pedál se smí
používat výhradně k přeřazování rych-
lostních stupňů. Při řízení se ani lehce ne-
opírejte nohou o spojkový pedál. U urči-
tých verzí vozidel může zasáhnout řídicí
elektronika spojkového pedálu vyhodno-
tit chybný styl řízení vyhodnotí jako po-
ruchu.
obr. 2F0S077Ab
Pro řádné přeřazení rych-
lostních stupňů je třeba se-
šlápnout spojkový pedál až na podla-
hu. Ujistěte se, že se pod pedály ne-
nacházejí svrchní koberečky a nepře-
kážely při sešlápnutí pedálů.
POZOR!
Nepokládejte při řízení ruku na
řadicí páku, i mírným namá-
háním se časem mohou převo-
dové mechanismy poškodit .
ÚSPORA PALIVA
Následuje několik užitečných doporučení,
která umožňují snížit spotřebu paliva a
škodlivé emise CO
2a jiných škodlivin (oxi-
dů dusíku, nespálených uhlovodíků, pev-
ných částic, atd.).
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seříze-
ní dle „Plánu řádné údržby“.
Pneumatiky
Pravidelně kontrolujte tlak v pneumati-
kách, a to nejméně jednou za měsíc.
Příliš nízký tlak v pneumatikách vede ke
zvýšení spotřeby pohonných hmot, pro-
tože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozu (zejména v
městském provozu) má vliv na spotřebu
paliva a na stabilitu vozidla.
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 82

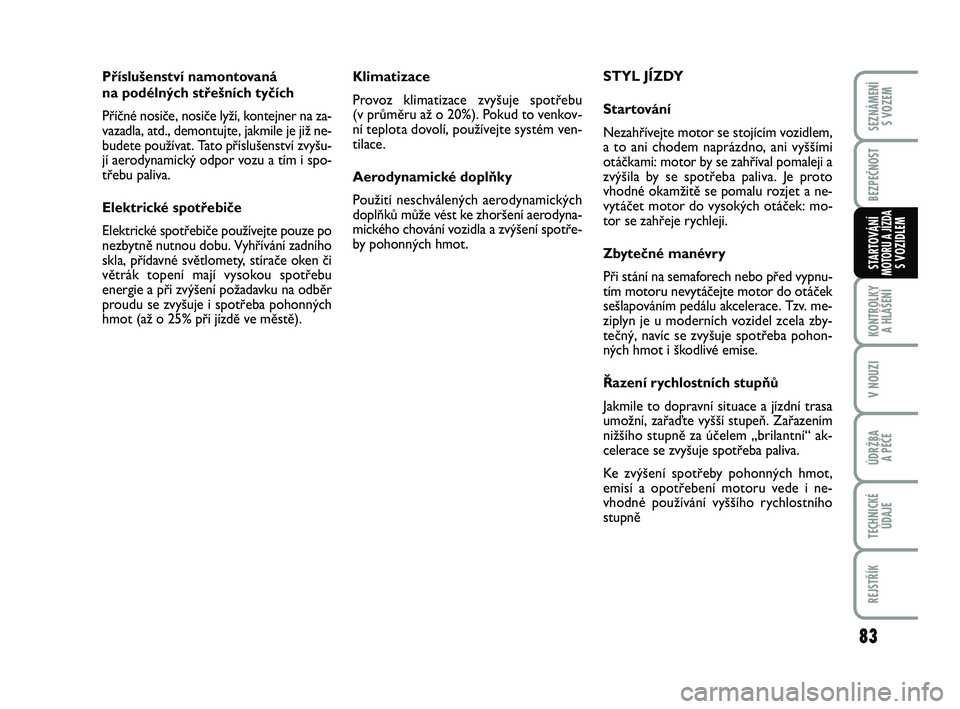

83
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
Klimatizace
Provoz klimatizace zvyšuje spotřebu
(v průměru až o 20%). Pokud to venkov-
ní teplota dovolí, používejte systém ven-
tilace.
Aerodynamické doplňky
Použití neschválených aerodynamických
doplňků může vést ke zhoršení aerodyna-
mického chování vozidla a zvýšení spotře-
by pohonných hmot.STYL JÍZDY
Startování
Nezahřívejte motor se stojícím vozidlem,
a to ani chodem naprázdno, ani vyššími
otáčkami: motor by se zahříval pomaleji a
zvýšila by se spotřeba paliva. Je proto
vhodné okamžitě se pomalu rozjet a ne-
vytáčet motor do vysokých otáček: mo-
tor se zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před vypnu-
tím motoru nevytáčejte motor do otáček
sešlapováním pedálu akcelerace. Tzv. me-
ziplyn je u moderních vozidel zcela zby-
tečný, navíc se zvyšuje spotřeba pohon-
ných hmot i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní trasa
umožní, zařaďte vyšší stupeň. Zařazením
nižšího stupně za účelem „brilantní“ ak-
celerace se zvyšuje spotřeba paliva.
Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i ne-
vhodné používání vyššího rychlostního
stupně Příslušenství namontovaná
na podélných střešních tyčích
Příčné nosiče, nosiče lyží, kontejner na za-
vazadla, atd., demontujte, jakmile je již ne-
budete používat. Tato příslušenství zvyšu-
jí aerodynamický odpor vozu a tím i spo-
třebu paliva.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze po
nezbytně nutnou dobu. Vyhřívání zadního
skla, přídavné světlomety, stírače oken či
větrák topení mají vysokou spotřebu
energie a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba pohonných
hmot (až o 25% při jízdě ve městě).
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 83

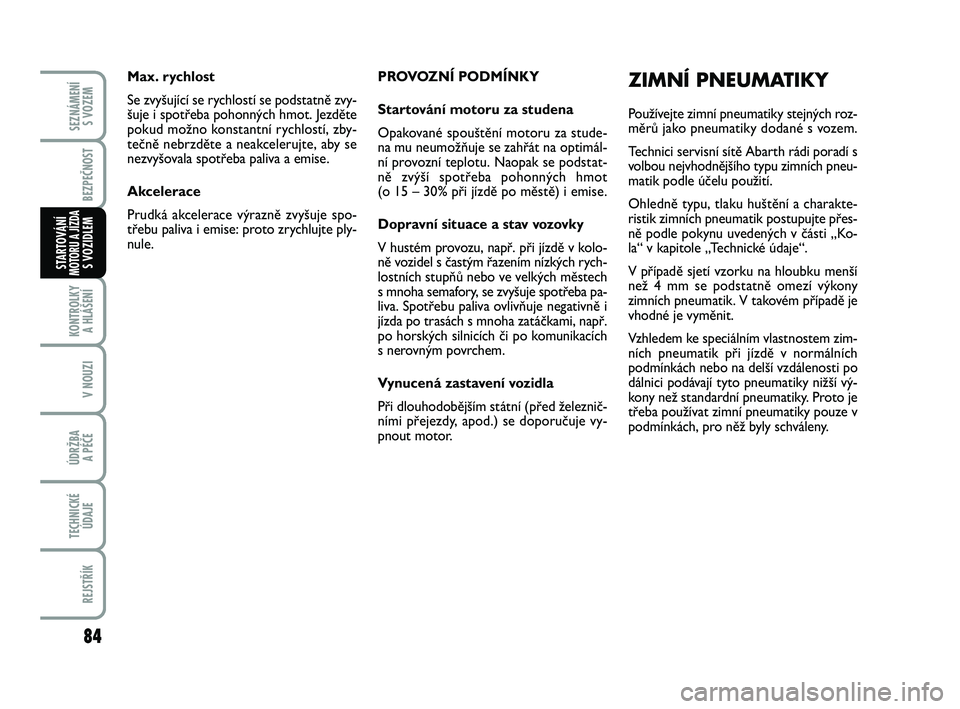

84
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za stude-
na mu neumožňuje se zahřát na optimál-
ní provozní teplotu. Naopak se podstat-
ně zvýší spotřeba pohonných hmot
(o 15 – 30% při jízdě po městě) i emise.
Dopravní situace a stav vozovky
V hustém provozu, např. při jízdě v kolo-
ně vozidel s častým řazením nízkých rych-
lostních stupňů nebo ve velkých městech
s mnoha semafory, se zvyšuje spotřeba pa-
liva. Spotřebu paliva ovlivňuje negativně i
jízda po trasách s mnoha zatáčkami, např.
po horských silnicích či po komunikacích
s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším státní (před železnič-
ními přejezdy, apod.) se doporučuje vy-
pnout motor. Max. rychlost
Se zvyšující se rychlostí se podstatně zvy-
šuje i spotřeba pohonných hmot. Jezděte
pokud možno konstantní rychlostí, zby-
tečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudká akcelerace výrazně zvyšuje spo-
třebu paliva i emise: proto zrychlujte ply-
nule.ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných roz-
měrů jako pneumatiky dodané s vozem.
Technici servisní sítě Abarth rádi poradí s
volbou nejvhodnějšího typu zimních pneu-
matik podle účelu použití.
Ohledně typu, tlaku huštění a charakte-
ristik zimních pneumatik postupujte přes-
ně podle pokynu uvedených v části „Ko-
la“ v kapitole „Technické údaje“.
V případě sjetí vzorku na hloubku menší
než 4 mm se podstatně omezí výkony
zimních pneumatik. V takovém případě je
vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem zim-
ních pneumatik při jízdě v normálních
podmínkách nebo na delší vzdálenosti po
dálnici podávají tyto pneumatiky nižší vý-
kony než standardní pneumatiky. Proto je
třeba používat zimní pneumatiky pouze v
podmínkách, pro něž byly schváleny.
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 84

85
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
DLOUHODOBÉ
ODSTAVENÍ VOZIDLA

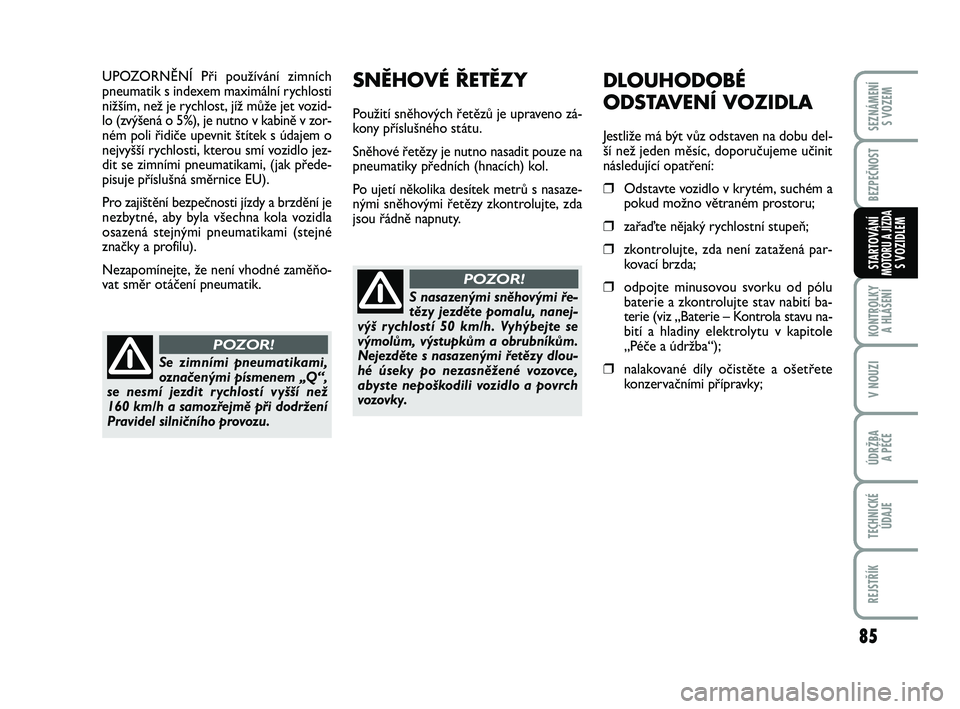

Jestliže má být vůz odstaven na dobu del-
ší než jeden měsíc, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená par-
kovací brzda;
❒odpojte minusovou svorku od pólu
baterie a zkontrolujte stav nabití ba-
terie (viz „Baterie – Kontrola stavu na-
bití a hladiny elektrolytu v kapitole
„Péče a údržba“);
❒nalakované díly očistěte a ošetřete
konzervačními přípravky;Se zimními pneumatikami,
označenými písmenem „Q“,
se nesmí jezdit rychlostí vyšší než
160 km/h a samozřejmě při dodržení
Pravidel silničního provozu.
POZOR!
S nasazenými sněhovými ře-
tězy jezděte pomalu, nanej-
výš r ychlostí 50 km/h. Vyhýbejte se
výmolům, výstupkům a obrubníkům.
Nejezděte s nasazenými řetězy dlou-
hé úseky po nezasněžené vozovce,
abyste nepoškodili vozidlo a povrch
vozovky.
POZOR!
UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální rychlosti
nižším, než je rychlost, jíž může jet vozid-
lo (zvýšená o 5%), je nutno v kabině v zor-
ném poli řidiče upevnit štítek s údajem o
nejvyšší rychlosti, kterou smí vozidlo jez-
dit se zimními pneumatikami, (jak přede-
pisuje příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění je
nezbytné, aby byla všechna kola vozidla
osazená stejnými pneumatikami (stejné
značky a profilu).
Nezapomínejte, že není vhodné zaměňo-
vat směr otáčení pneumatik.SNĚHOVÉ ŘETĚZY
Použití sněhových řetězů je upraveno zá-
kony příslušného státu.
Sněhové řetězy je nutno nasadit pouze na
pneumatiky předních (hnacích) kol.
Po ujetí několika desítek metrů s nasaze-
nými sněhovými řetězy zkontrolujte, zda
jsou řádně napnuty.
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 85

86
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM

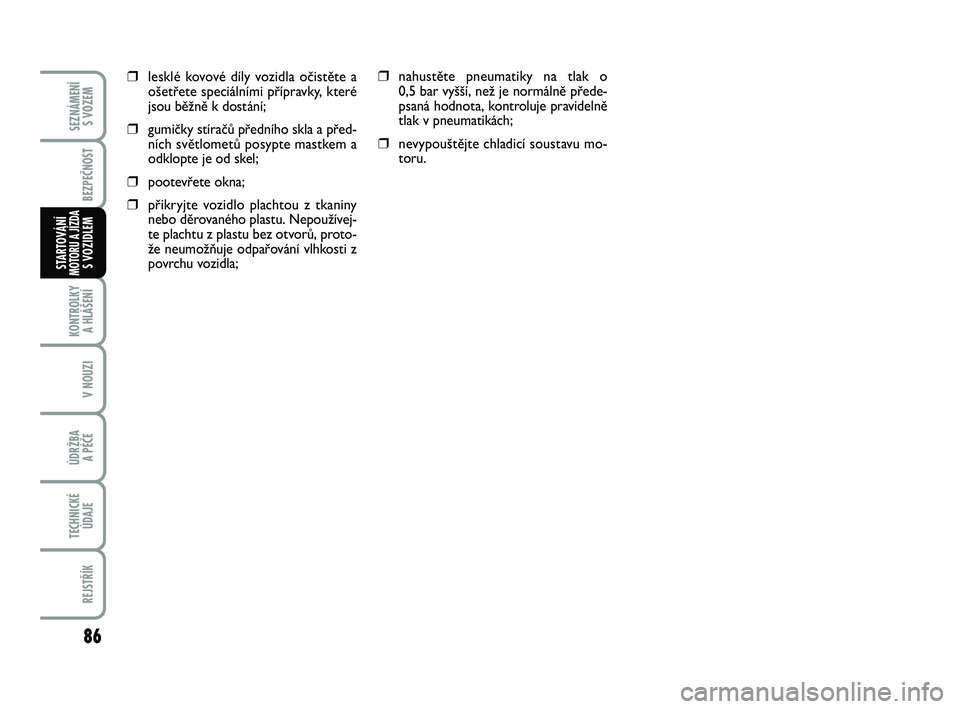

❒lesklé kovové díly vozidla očistěte a
ošetřete speciálními přípravky, které
jsou běžně k dostání;
❒gumičky stíračů předního skla a před-
ních světlometů posypte mastkem a
odklopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny
nebo děrovaného plastu. Nepoužívej-
te plachtu z plastu bez otvorů, proto-
že neumožňuje odpařování vlhkosti z
povrchu vozidla;
❒nahustěte pneumatiky na tlak o
0,5 bar vyšší, než je normálně přede-
psaná hodnota, kontroluje pravidelně
tlak v pneumatikách;
❒nevypouštějte chladicí soustavu mo-
toru.
079-086 ABARTH 500 2ed CS:079-088 FIAT 500 IT 6-04-2011 16:07 Pagina 86

87
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ

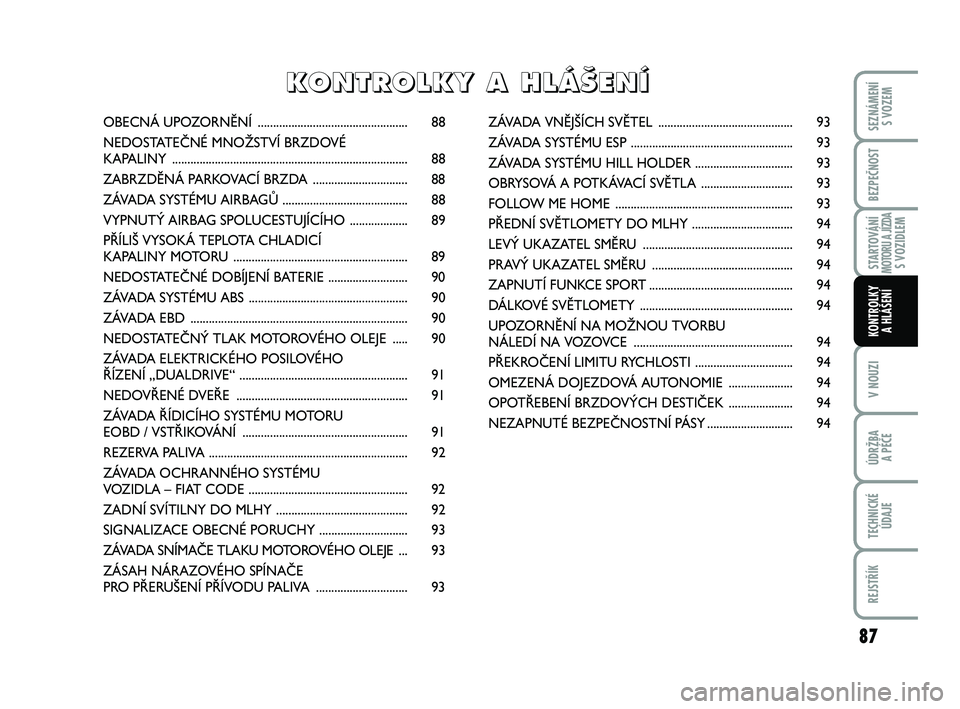

OBECNÁ UPOZORNĚNÍ ................................................. 88
NEDOSTATEČNÉ MNOŽSTVÍ BRZDOVÉ
KAPALINY ............................................................................. 88
ZABRZDĚNÁ PARKOVACÍ BRZDA ............................... 88
ZÁVADA SYSTÉMU AIRBAGŮ .........................................88
VYPNUTÝ AIRBAG SPOLUCESTUJÍCÍHO ...................89
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU ......................................................... 89
NEDOSTATEČNÉ DOBÍJENÍ BATERIE .......................... 90
ZÁVADA SYSTÉMU ABS ....................................................90
ZÁVADA EBD ....................................................................... 90
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE ..... 90
ZÁVADA ELEKTRICKÉHO POSILOVÉHO
ŘÍZENÍ „DUALDRIVE“ ....................................................... 91
NEDOVŘENÉ DVEŘE ........................................................ 91
ZÁVADA ŘÍDICÍHO SYSTÉMU MOTORU
EOBD / VSTŘIKOVÁNÍ ...................................................... 91
REZERVA PALIVA ................................................................. 92
ZÁVADA OCHRANNÉHO SYSTÉMU
VOZIDLA – FIAT CODE .................................................... 92
ZADNÍ SVÍTILNY DO MLHY ........................................... 92
SIGNALIZACE OBECNÉ PORUCHY .............................93
ZÁVADA SNÍMAČE TLAKU MOTOROVÉHO OLEJE ... 93
ZÁSAH NÁRAZOVÉHO SPÍNAČE
PRO PŘERUŠENÍ PŘÍVODU PALIVA .............................. 93ZÁVADA VNĚJŠÍCH SVĚTEL ............................................ 93
ZÁVADA SYSTÉMU ESP .....................................................93
ZÁVADA SYSTÉMU HILL HOLDER ................................ 93
OBRYSOVÁ A POTKÁVACÍ SVĚTLA .............................. 93
FOLLOW ME HOME .......................................................... 93
PŘEDNÍ SVĚTLOMETY DO MLHY ................................. 94
LEVÝ UKAZATEL SMĚRU ................................................. 94
PRAVÝ UKAZATEL SMĚRU .............................................. 94
ZAPNUTÍ FUNKCE SPORT ............................................... 94
DÁLKOVÉ SVĚTLOMETY .................................................. 94
UPOZORNĚNÍ NA MOŽNOU TVORBU
NÁLEDÍ NA VOZOVCE .................................................... 94
PŘEKROČENÍ LIMITU RYCHLOSTI ................................94
OMEZENÁ DOJEZDOVÁ AUTONOMIE ..................... 94
OPOTŘEBENÍ BRZDOVÝCH DESTIČEK ..................... 94
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY............................ 94
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
· ·
E E
N N
Í Í
087-094 ABARTH 500 2ed CS:089-098 FIAT 500 IT 4-04-2011 14:27 Pagina 87

88
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ

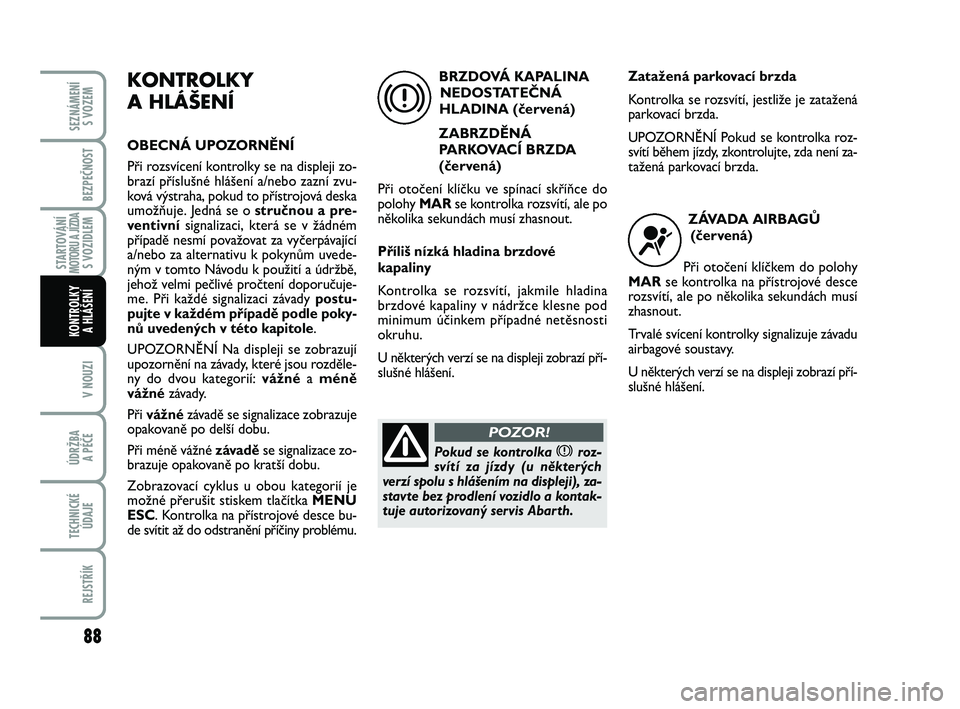

KONTROLKY
A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ
Při rozsvícení kontrolky se na displeji zo-
brazí příslušné hlášení a/nebo zazní zvu-
ková výstraha, pokud to přístrojová deska
umožňuje. Jedná se o stručnou a pre-
ventivní signalizaci, která se v žádném
případě nesmí považovat za vyčerpávající
a/nebo za alternativu k pokynům uvede-
ným v tomto Návodu k použití a údržbě,
jehož velmi pečlivé pročtení doporučuje-
me. Při každé signalizaci závady postu-
pujte v každém případě podle poky-
nů uvedených v této kapitole.
UPOZORNĚNÍ Na displeji se zobrazují
upozornění na závady, které jsou rozděle-
ny do dvou kategorií: vážné a méně
vážnézávady.
Při vážnézávadě se signalizace zobrazuje
opakovaně po delší dobu.
Při méně vážné závadě se signalizace zo-
brazuje opakovaně po kratší dobu.
Zobrazovací cyklus u obou kategorií je
možné přerušit stiskem tlačítka MENU
ESC. Kontrolka na přístrojové desce bu-
de svítit až do odstranění příčiny problému.BRZDOVÁ KAPALINA
NEDOSTATEČNÁ
HLADINA (červená)
ZABRZDĚNÁ
PARKOVACÍ BRZDA
(červená)
Při otočení klíčku ve spínací skříňce do
polohy MARse kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
Příliš nízká hladina brzdové
kapaliny
Kontrolka se rozsvítí, jakmile hladina
brzdové kapaliny v nádržce klesne pod
minimum účinkem případné netěsnosti
okruhu.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
x
Pokud se kontrolka xroz-
svítí za jízdy (u některých
verzí spolu s hlášením na displeji), za-
stavte bez prodlení vozidlo a kontak-
tuje autorizovaný servis Abarth.
POZOR!
Zatažená parkovací brzda
Kontrolka se rozsvítí, jestliže je zatažená
parkovací brzda.
UPOZORNĚNÍ Pokud se kontrolka roz-
svítí během jízdy, zkontrolujte, zda není za-
tažená parkovací brzda.
ZÁVADA AIRBAGŮ
(červená)
Při otočení klíčkem do polohy
MARse kontrolka na přístrojové desce
rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu
airbagové soustavy.
U některých verzí se na displeji zobrazí pří-
slušné hlášení.
¬
087-094 ABARTH 500 2ed CS:089-098 FIAT 500 IT 4-04-2011 14:27 Pagina 88

89
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ

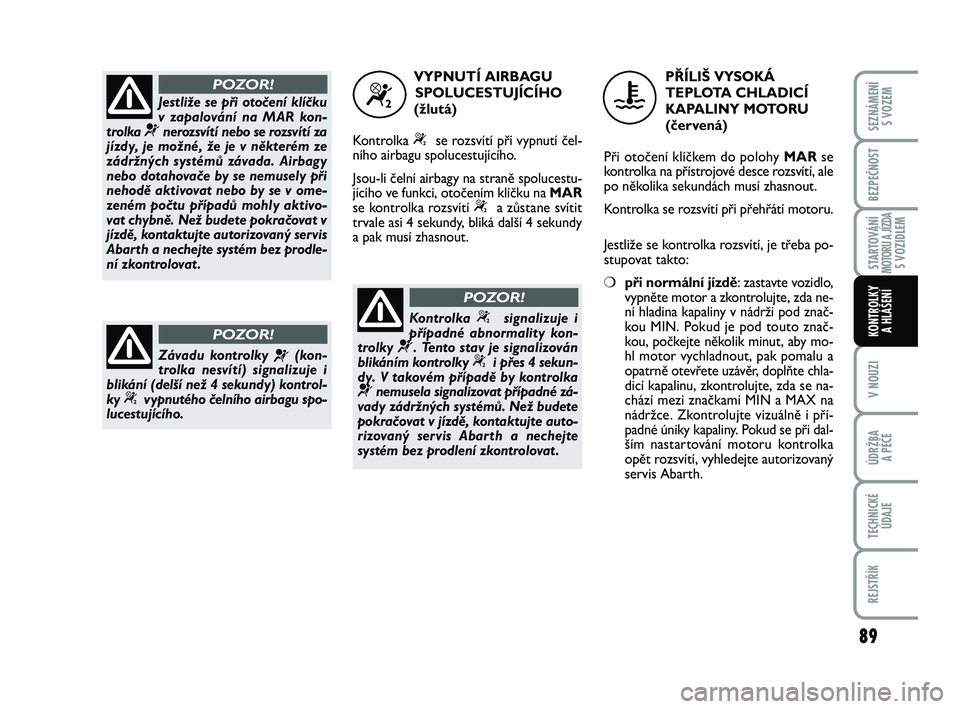

Jestliže se při otočení klíčku
v zapalování na MAR kon-
trolka
¬nerozsvítí nebo se rozsvítí za
jízdy, je možné, že je v některém ze
zádržných systémů závada. Airbagy
nebo dotahovače by se nemusely při
nehodě aktivovat nebo by se v ome-
zeném počtu případů mohly aktivo-
vat chybně. Než budete pokračovat v
jízdě, kontaktujte autorizovaný servis
Abarth a nechejte systém bez prodle-
ní zkontrolovat .
POZOR!
Závadu kontrolky ¬(kon-
trolka nesvítí) signalizuje i
blikání (delší než 4 sekundy) kontrol-
ky
“vypnutého čelního airbagu spo-
lucestujícího.
POZOR!
VYPNUTÍ AIRBAGU
SPOLUCESTUJÍCÍHO
(žlutá)
Kontrolka
“se rozsvítí při vypnutí čel-
ního airbagu spolucestujícího.
Jsou-li čelní airbagy na straně spolucestu-
jícího ve funkci, otočením klíčku na MAR
se kontrolka rozsvítí
“a zůstane svítit
trvale asi 4 sekundy, bliká další 4 sekundy
a pak musí zhasnout.
“
Kontrolka “signalizuje i
případné abnormality kon-
trolky
¬. Tento stav je signalizován
blikáním kontrolky
“i přes 4 sekun-
dy. V takovém případě by kontrolka
¬nemusela signalizovat případné zá-
vady zádržných systémů. Než budete
pokračovat v jízdě, kontaktujte auto-
rizovaný servis Abarth a nechejte
systém bez prodlení zkontrolovat .
POZOR!
PŘÍLIŠ VYSOKÁ
TEPLOTA CHLADICÍ
KAPALINY MOTORU
(červená)
Při otočení klíčkem do polohy MARse
kontrolka na přístrojové desce rozsvítí, ale
po několika sekundách musí zhasnout.
Kontrolka se rozsvítí při přehřátí motoru.
Jestliže se kontrolka rozsvítí, je třeba po-
stupovat takto:
❍při normální jízdě: zastavte vozidlo,
vypněte motor a zkontrolujte, zda ne-
ní hladina kapaliny v nádrži pod znač-
kou MIN. Pokud je pod touto znač-
kou, počkejte několik minut, aby mo-
hl motor vychladnout, pak pomalu a
opatrně otevřete uzávěr, doplňte chla-
dicí kapalinu, zkontrolujte, zda se na-
chází mezi značkami MIN a MAX na
nádržce. Zkontrolujte vizuálně i pří-
padné úniky kapaliny. Pokud se při dal-
ším nastartování motoru kontrolka
opět rozsvítí, vyhledejte autorizovaný
servis Abarth.
u
087-094 ABARTH 500 2ed CS:089-098 FIAT 500 IT 4-04-2011 14:27 Pagina 89
