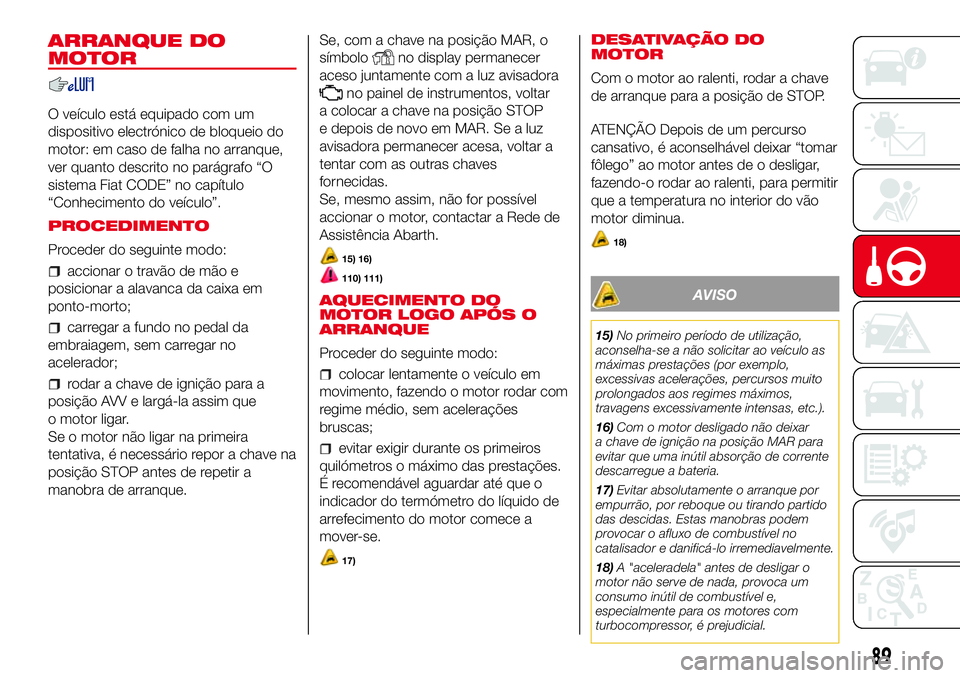

ARRANQUE DO
MOTOR
O veículo está equipado com um
dispositivo electrónico de bloqueio do
motor: em caso de falha no arranque,
ver quanto descrito no parágrafo “O
sistema Fiat CODE” no capítulo
“Conhecimento do veículo”.
PROCEDIMENTO
Proceder do seguinte modo:
accionar o travão de mão e
posicionar a alavanca da caixa em
ponto-morto;
carregar a fundo no pedal da
embraiagem, sem carregar no
acelerador;
rodar a chave de ignição para a
posição AVV e largá-la assim que
o motor ligar.
Se o motor não ligar na primeira
tentativa, é necessário repor a chave na
posição STOP antes de repetir a
manobra de arranque.Se, com a chave na posição MAR, o
símbolo
no display permanecer
aceso juntamente com a luz avisadora
no painel de instrumentos, voltar
a colocar a chave na posição STOP
e depois de novo em MAR. Se a luz
avisadora permanecer acesa, voltar a
tentar com as outras chaves
fornecidas.
Se, mesmo assim, não for possível
accionar o motor, contactar a Rede de
Assistência Abarth.
15) 16)
110) 111)
AQUECIMENTO DO
MOTOR LOGO APÓS O
ARRANQUE
Proceder do seguinte modo:
colocar lentamente o veículo em
movimento, fazendo o motor rodar com
regime médio, sem acelerações
bruscas;
evitar exigir durante os primeiros
quilómetros o máximo das prestações.
É recomendável aguardar até que o
indicador do termómetro do líquido de
arrefecimento do motor comece a
mover-se.
17)
DESATIVAÇÃO DO
MOTOR
Com o motor ao ralenti, rodar a chave
de arranque para a posição de STOP.
ATENÇÃO Depois de um percurso
cansativo, é aconselhável deixar “tomar
fôlego” ao motor antes de o desligar,
fazendo-o rodar ao ralenti, para permitir
que a temperatura no interior do vão
motor diminua.
18)
AVISO
15)No primeiro período de utilização,
aconselha-se a não solicitar ao veículo as
máximas prestações (por exemplo,
excessivas acelerações, percursos muito
prolongados aos regimes máximos,
travagens excessivamente intensas, etc.).
16)Com o motor desligado não deixar
a chave de ignição na posição MAR para
evitar que uma inútil absorção de corrente
descarregue a bateria.
17)Evitar absolutamente o arranque por
empurrão, por reboque ou tirando partido
das descidas. Estas manobras podem
provocar o afluxo de combustível no
catalisador e danificá-lo irremediavelmente.
18)A "aceleradela" antes de desligar o
motor não serve de nada, provoca um
consumo inútil de combustível e,
especialmente para os motores com
turbocompressor, é prejudicial.
89

AVISO
110)É perigoso deixar o motor a funcionar
em locais fechados. O motor consome
oxigénio e liberta dióxido de carbono,
óxido de carbono e outros gases tóxicos.
111)Enquanto o motor não estiver ligado,
o servofreio e a direção assistida não
são ativados, portanto é necessário
exercer um esforço tanto no pedal do
travão, como no volante, muito superior ao
habitual.

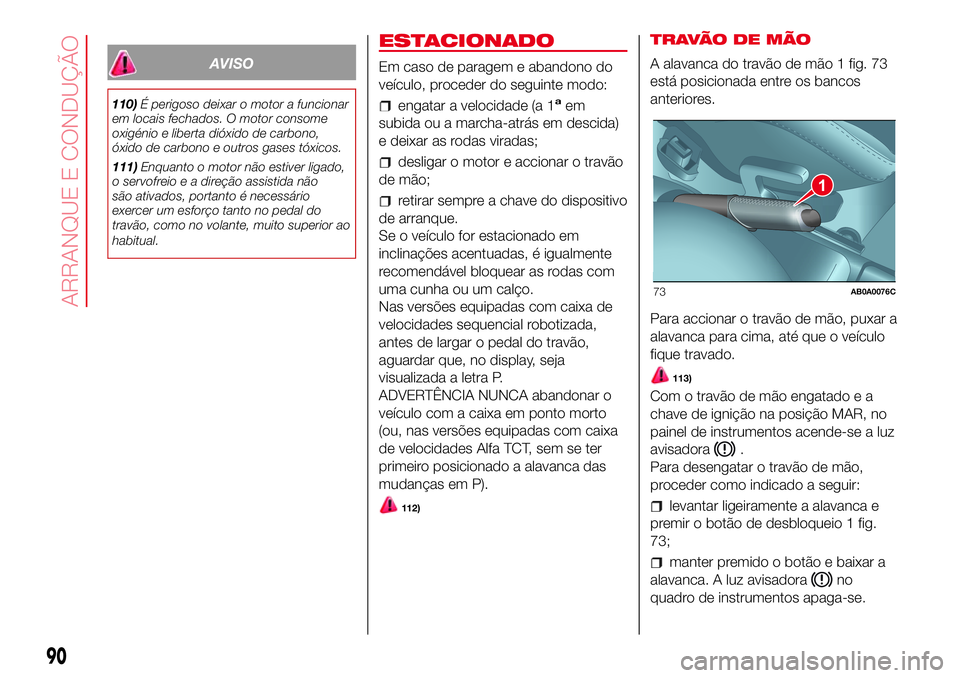

ESTACIONADO
Em caso de paragem e abandono do
veículo, proceder do seguinte modo:
engatar a velocidade (a 1aem
subida ou a marcha-atrás em descida)
e deixar as rodas viradas;
desligar o motor e accionar o travão
de mão;
retirar sempre a chave do dispositivo
de arranque.
Se o veículo for estacionado em
inclinações acentuadas, é igualmente
recomendável bloquear as rodas com
uma cunha ou um calço.
Nas versões equipadas com caixa de
velocidades sequencial robotizada,
antes de largar o pedal do travão,
aguardar que, no display, seja
visualizada a letra P.
ADVERTÊNCIA NUNCA abandonar o
veículo com a caixa em ponto morto
(ou, nas versões equipadas com caixa
de velocidades Alfa TCT, sem se ter
primeiro posicionado a alavanca das
mudanças em P).
112)
TRAVÃO DE MÃO
A alavanca do travão de mão 1 fig. 73
está posicionada entre os bancos
anteriores.
Para accionar o travão de mão, puxar a
alavanca para cima, até que o veículo
fique travado.
113)
Com o travão de mão engatado e a
chave de ignição na posição MAR, no
painel de instrumentos acende-se a luz
avisadora
.
Para desengatar o travão de mão,
proceder como indicado a seguir:
levantar ligeiramente a alavanca e
premir o botão de desbloqueio 1 fig.
73;
manter premido o botão e baixar a
alavanca. A luz avisadora
no
quadro de instrumentos apaga-se.
1
73AB0A0076C
90
ARRANQUE E CONDUÇÃO

Para evitar movimentos acidentais do
veículo, realizar a manobra com o pedal
do travão premido.
AVISO
112)Nunca deixar crianças sozinhas no
veículo; ao afastar-se do veículo extrair
sempre a chave do dispositivo de
arranque e levá-la consigo.
113)O veículo deve ficar bloqueado após
alguns impulsos da alavanca, caso
contrário, contactar a Rede de Assistência
Abarth para efetuar a sua regulação.

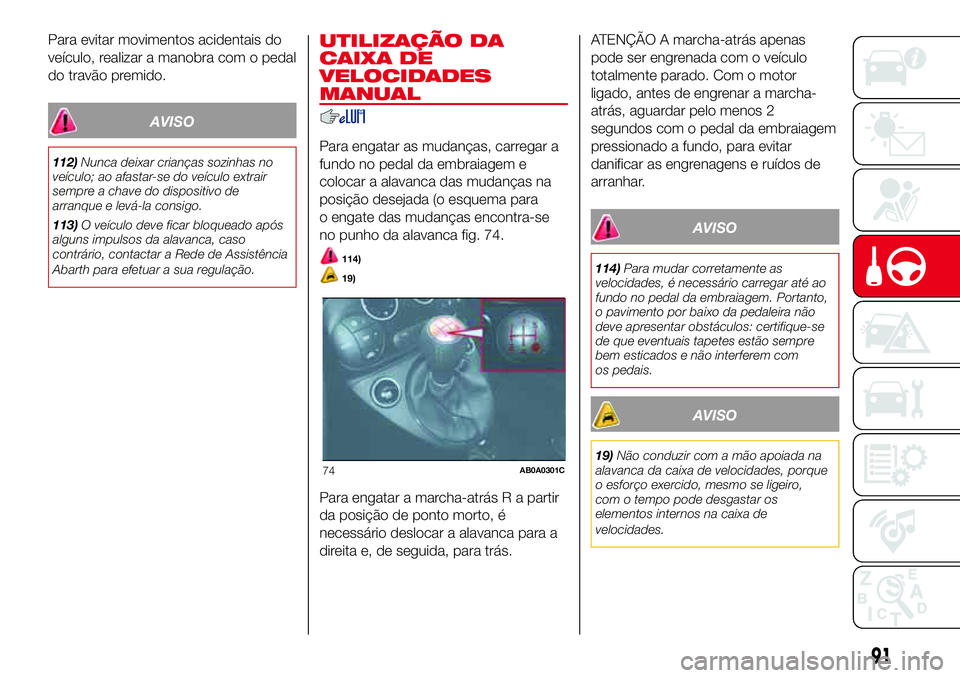

UTILIZAÇÃO DA
CAIXA DE
VELOCIDADES
MANUAL
Para engatar as mudanças, carregar a
fundo no pedal da embraiagem e
colocar a alavanca das mudanças na
posição desejada (o esquema para
o engate das mudanças encontra-se
no punho da alavanca fig. 74.
114)
19)
Para engatar a marcha-atrás R a partir
da posição de ponto morto, é
necessário deslocar a alavanca para a
direita e, de seguida, para trás.ATENÇÃO A marcha-atrás apenas
pode ser engrenada com o veículo
totalmente parado. Com o motor
ligado, antes de engrenar a marcha-
atrás, aguardar pelo menos 2
segundos com o pedal da embraiagem
pressionado a fundo, para evitar
danificar as engrenagens e ruídos de
arranhar.
AVISO
114)Para mudar corretamente as
velocidades, é necessário carregar até ao
fundo no pedal da embraiagem. Portanto,
o pavimento por baixo da pedaleira não
deve apresentar obstáculos: certifique-se
de que eventuais tapetes estão sempre
bem esticados e não interferem com
os pedais.
AVISO
19)Não conduzir com a mão apoiada na
alavanca da caixa de velocidades, porque
o esforço exercido, mesmo se ligeiro,
com o tempo pode desgastar os
elementos internos na caixa de
velocidades.74AB0A0301C
91

UTILIZAÇÃO DA
CAIXA SEQUENCIAL
ROBOTIZADA
(se presente)
O veículo poder estar equipado com
caixa mecânica com controlo
eletrónico, que permite duas lógicas de
funcionamento: “MANUAL” e “AUTO”.
Com o veículo parado e a chave na
posição MAR (serviços eléctricos sob
chave activados), o ecrã visualiza a
mudança engatada e a indicação da
modalidade de funcionamento
(automático = AUTO ou manual =
nenhuma visualização).ARRANQUE DO VEÍCULO
NOTAS
No arranque, o sistema coloca-se
no modo AUTO.
Atuando nos botões 1, N, R com o
pedal do travão premido, é possível
engatar a 1
avelocidade, o ponto-morto
(N) e a marcha-atrás (R).
Atuando nos botões 1, N, R sem
premir no pedal do travão, cada pedido
de mudança de velocidade efetuado
não é executado pelo sistema.
Atuando nas alavancas no volante
mesmo com o pedal de travão
premido, não é possível engatar
nenhuma mudança.
Se o veículo for desligado, com a
modalidade SPORT ou NORMAL ativa,
no arranque seguinte é mantida a
modalidade seleccionada
anteriormente.MODALIDADES DE
FUNCIONAMENTO
A caixa de velocidades pode funcionar
segundo duas lógicas operativas:
a primeira de tipo manual
(MANUAL), na qual o condutor decide
diretamente quando efetuar a mudança
de velocidades, atuando na alavanca
no “+” fig. 76 para engatar uma
mudança superior, ou na alavanca “–”
para engatar uma mudança inferior.
Se o pedido for aceite pelo sistema,
terminada a mudança de velocidade, o
display visualiza a nova velocidade
inserida.
a segunda completamente
automática (AUTO), na qual o sistema
decide quando efectuar a mudança
de velocidade. De qualquer modo,
é possível pedir uma mudança de
velocidade actuando na alavanca de
comando sem ter que activar esta
modalidade: esta função, chamada
"sugestão de mudança", suspende de
facto a modalidade automática pelo
tempo necessário a efectuar a selecção
da velocidade pretendida pelo
condutor.
20)
75AB0A0334C
92
ARRANQUE E CONDUÇÃO

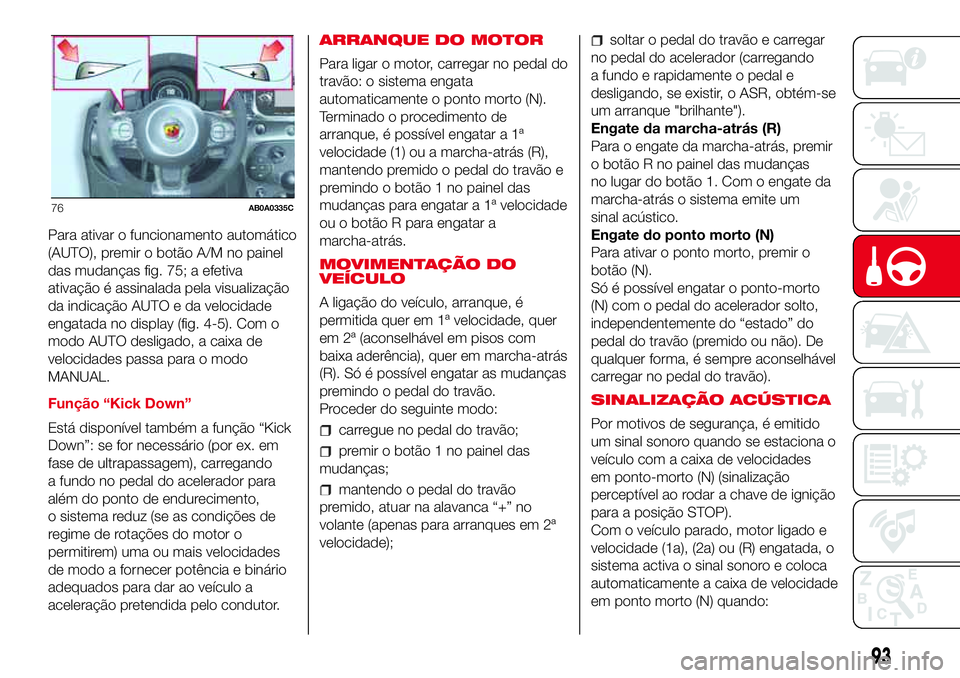

Para ativar o funcionamento automático
(AUTO), premir o botão A/M no painel
das mudanças fig. 75; a efetiva
ativação é assinalada pela visualização
da indicação AUTO e da velocidade
engatada no display (fig. 4-5). Com o
modo AUTO desligado, a caixa de
velocidades passa para o modo
MANUAL.
Função “Kick Down”
Está disponível também a função “Kick
Down”: se for necessário (por ex. em
fase de ultrapassagem), carregando
a fundo no pedal do acelerador para
além do ponto de endurecimento,
o sistema reduz (se as condições de
regime de rotações do motor o
permitirem) uma ou mais velocidades
de modo a fornecer potência e binário
adequados para dar ao veículo a
aceleração pretendida pelo condutor.ARRANQUE DO MOTOR
Para ligar o motor, carregar no pedal do
travão: o sistema engata
automaticamente o ponto morto (N).
Terminado o procedimento de
arranque, é possível engatar a 1ª
velocidade (1) ou a marcha-atrás (R),
mantendo premido o pedal do travão e
premindo o botão 1 no painel das
mudanças para engatar a 1ª velocidade
ou o botão R para engatar a
marcha-atrás.
MOVIMENTAÇÃO DO
VEÍCULO
A ligação do veículo, arranque, é
permitida quer em 1ª velocidade, quer
em 2ª (aconselhável em pisos com
baixa aderência), quer em marcha-atrás
(R). Só é possível engatar as mudanças
premindo o pedal do travão.
Proceder do seguinte modo:
carregue no pedal do travão;
premir o botão 1 no painel das
mudanças;
mantendo o pedal do travão
premido, atuar na alavanca “+” no
volante (apenas para arranques em 2ª
velocidade);
soltar o pedal do travão e carregar
no pedal do acelerador (carregando
a fundo e rapidamente o pedal e
desligando, se existir, o ASR, obtém-se
um arranque "brilhante").
Engate da marcha-atrás (R)
Para o engate da marcha-atrás, premir
o botão R no painel das mudanças
no lugar do botão 1. Com o engate da
marcha-atrás o sistema emite um
sinal acústico.
Engate do ponto morto (N)
Para ativar o ponto morto, premir o
botão (N).
Só é possível engatar o ponto-morto
(N) com o pedal do acelerador solto,
independentemente do “estado” do
pedal do travão (premido ou não). De
qualquer forma, é sempre aconselhável
carregar no pedal do travão).
SINALIZAÇÃO ACÚSTICA
Por motivos de segurança, é emitido
um sinal sonoro quando se estaciona o
veículo com a caixa de velocidades
em ponto-morto (N) (sinalização
perceptível ao rodar a chave de ignição
para a posição STOP).
Com o veículo parado, motor ligado e
velocidade (1a), (2a) ou (R) engatada, o
sistema activa o sinal sonoro e coloca
automaticamente a caixa de velocidade
em ponto morto (N) quando:
76AB0A0335C
93

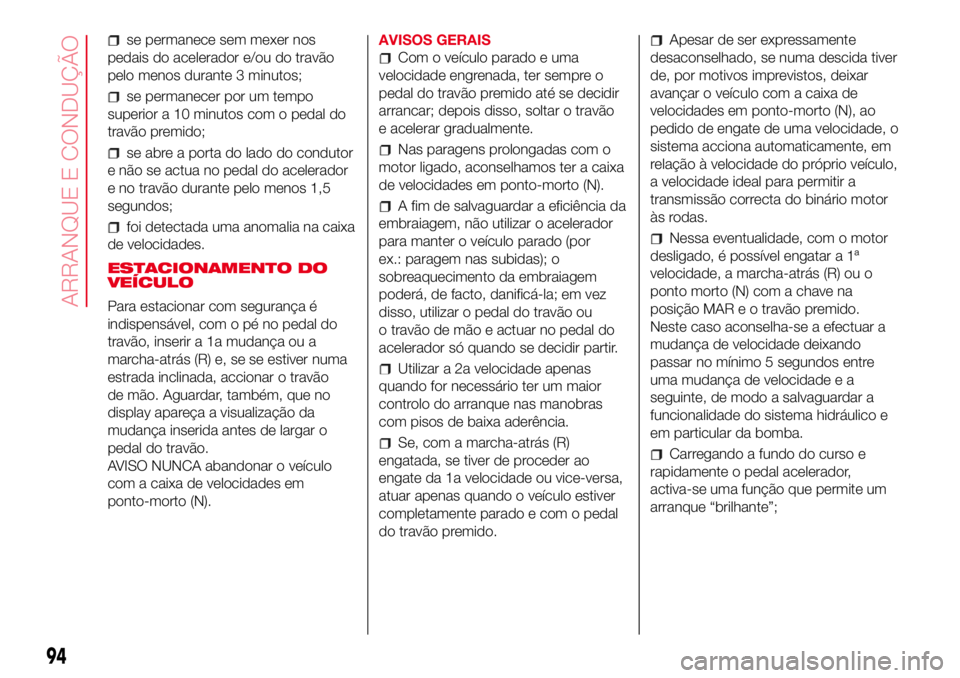

se permanece sem mexer nos
pedais do acelerador e/ou do travão
pelo menos durante 3 minutos;
se permanecer por um tempo
superior a 10 minutos com o pedal do
travão premido;
se abre a porta do lado do condutor
e não se actua no pedal do acelerador
e no travão durante pelo menos 1,5
segundos;
foi detectada uma anomalia na caixa
de velocidades.
ESTACIONAMENTO DO
VEÍCULO
Para estacionar com segurança é
indispensável, com o pé no pedal do
travão, inserir a 1a mudança ou a
marcha-atrás (R) e, se se estiver numa
estrada inclinada, accionar o travão
de mão. Aguardar, também, que no
display apareça a visualização da
mudança inserida antes de largar o
pedal do travão.
AVISO NUNCA abandonar o veículo
com a caixa de velocidades em
ponto-morto (N).AVISOS GERAIS
Com o veículo parado e uma
velocidade engrenada, ter sempre o
pedal do travão premido até se decidir
arrancar; depois disso, soltar o travão
e acelerar gradualmente.
Nas paragens prolongadas com o
motor ligado, aconselhamos ter a caixa
de velocidades em ponto-morto (N).
A fim de salvaguardar a eficiência da
embraiagem, não utilizar o acelerador
para manter o veículo parado (por
ex.: paragem nas subidas); o
sobreaquecimento da embraiagem
poderá, de facto, danificá-la; em vez
disso, utilizar o pedal do travão ou
o travão de mão e actuar no pedal do
acelerador só quando se decidir partir.
Utilizar a 2a velocidade apenas
quando for necessário ter um maior
controlo do arranque nas manobras
com pisos de baixa aderência.
Se, com a marcha-atrás (R)
engatada, se tiver de proceder ao
engate da 1a velocidade ou vice-versa,
atuar apenas quando o veículo estiver
completamente parado e com o pedal
do travão premido.
Apesar de ser expressamente
desaconselhado, se numa descida tiver
de, por motivos imprevistos, deixar
avançar o veículo com a caixa de
velocidades em ponto-morto (N), ao
pedido de engate de uma velocidade, o
sistema acciona automaticamente, em
relação à velocidade do próprio veículo,
a velocidade ideal para permitir a
transmissão correcta do binário motor
às rodas.
Nessa eventualidade, com o motor
desligado, é possível engatar a 1ª
velocidade, a marcha-atrás (R) ou o
ponto morto (N) com a chave na
posição MAR e o travão premido.
Neste caso aconselha-se a efectuar a
mudança de velocidade deixando
passar no mínimo 5 segundos entre
uma mudança de velocidade e a
seguinte, de modo a salvaguardar a
funcionalidade do sistema hidráulico e
em particular da bomba.
Carregando a fundo do curso e
rapidamente o pedal acelerador,
activa-se uma função que permite um
arranque “brilhante”;
94
ARRANQUE E CONDUÇÃO

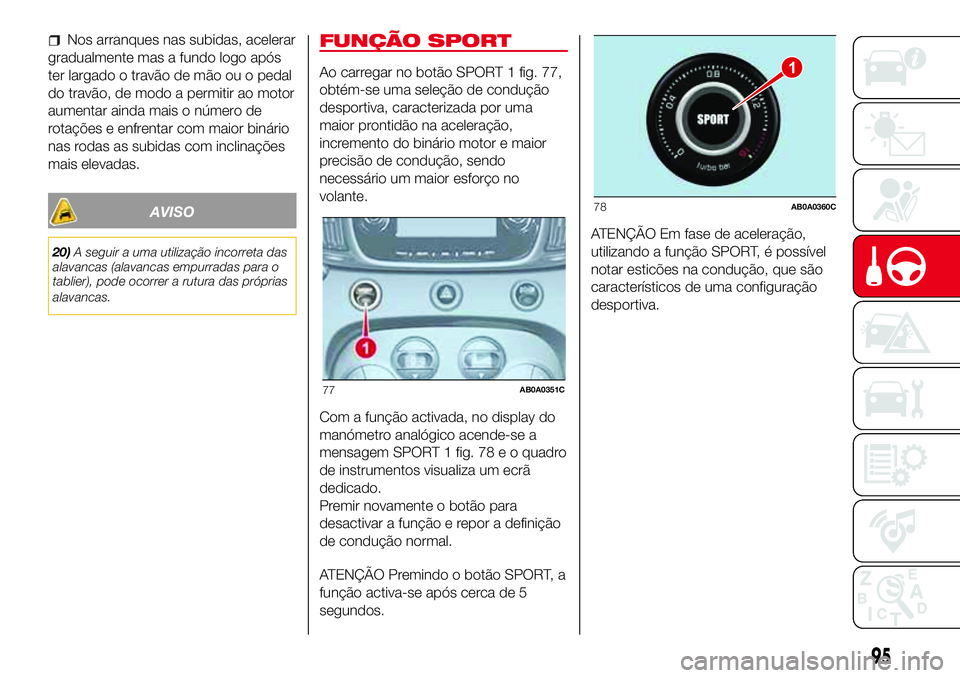

Nos arranques nas subidas, acelerar
gradualmente mas a fundo logo após
ter largado o travão de mão ou o pedal
do travão, de modo a permitir ao motor
aumentar ainda mais o número de
rotações e enfrentar com maior binário
nas rodas as subidas com inclinações
mais elevadas.
AVISO
20)A seguir a uma utilização incorreta das
alavancas (alavancas empurradas para o
tablier), pode ocorrer a rutura das próprias
alavancas.
FUNÇÃO SPORT
Ao carregar no botão SPORT 1 fig. 77,
obtém-se uma seleção de condução
desportiva, caracterizada por uma
maior prontidão na aceleração,
incremento do binário motor e maior
precisão de condução, sendo
necessário um maior esforço no
volante.
Com a função activada, no display do
manómetro analógico acende-se a
mensagem SPORT 1 fig. 78 e o quadro
de instrumentos visualiza um ecrã
dedicado.
Premir novamente o botão para
desactivar a função e repor a definição
de condução normal.
ATENÇÃO Premindo o botão SPORT, a
função activa-se após cerca de 5
segundos.ATENÇÃO Em fase de aceleração,
utilizando a função SPORT, é possível
notar esticões na condução, que são
característicos de uma configuração
desportiva.
77AB0A0351C
1
78AB0A0360C
95

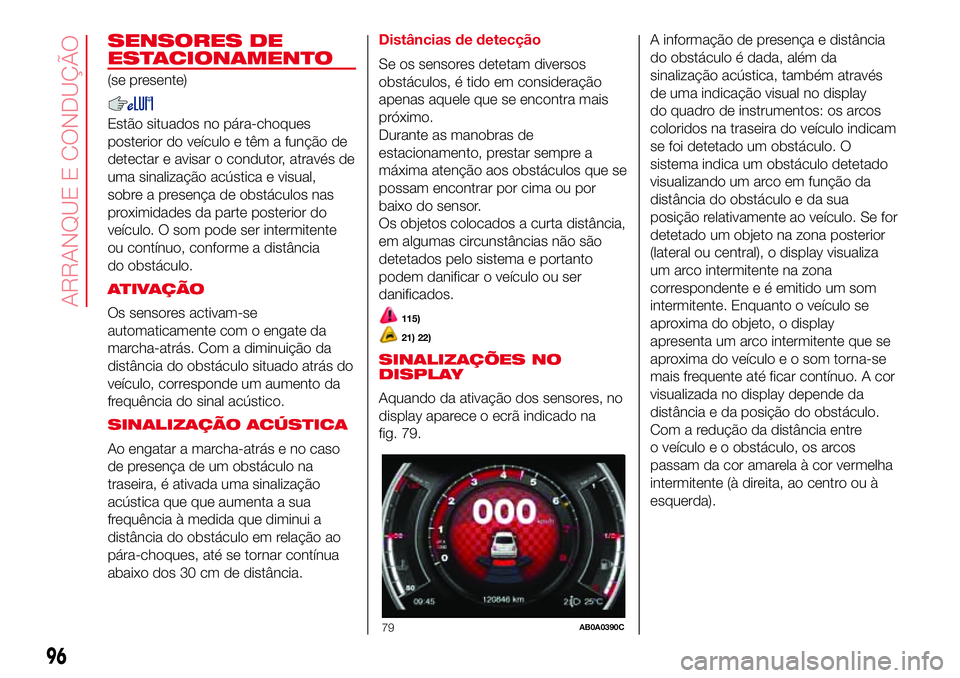

SENSORES DE
ESTACIONAMENTO
(se presente)
Estão situados no pára-choques
posterior do veículo e têm a função de
detectar e avisar o condutor, através de
uma sinalização acústica e visual,
sobre a presença de obstáculos nas
proximidades da parte posterior do
veículo. O som pode ser intermitente
ou contínuo, conforme a distância
do obstáculo.
ATIVAÇÃO
Os sensores activam-se
automaticamente com o engate da
marcha-atrás. Com a diminuição da
distância do obstáculo situado atrás do
veículo, corresponde um aumento da
frequência do sinal acústico.
SINALIZAÇÃO ACÚSTICA
Ao engatar a marcha-atrás e no caso
de presença de um obstáculo na
traseira, é ativada uma sinalização
acústica que que aumenta a sua
frequência à medida que diminui a
distância do obstáculo em relação ao
pára-choques, até se tornar contínua
abaixo dos 30 cm de distância.Distâncias de detecção
Se os sensores detetam diversos
obstáculos, é tido em consideração
apenas aquele que se encontra mais
próximo.
Durante as manobras de
estacionamento, prestar sempre a
máxima atenção aos obstáculos que se
possam encontrar por cima ou por
baixo do sensor.
Os objetos colocados a curta distância,
em algumas circunstâncias não são
detetados pelo sistema e portanto
podem danificar o veículo ou ser
danificados.
115)
21) 22)
SINALIZAÇÕES NO
DISPLAY
Aquando da ativação dos sensores, no
display aparece o ecrã indicado na
fig. 79.A informação de presença e distância
do obstáculo é dada, além da
sinalização acústica, também através
de uma indicação visual no display
do quadro de instrumentos: os arcos
coloridos na traseira do veículo indicam
se foi detetado um obstáculo. O
sistema indica um obstáculo detetado
visualizando um arco em função da
distância do obstáculo e da sua
posição relativamente ao veículo. Se for
detetado um objeto na zona posterior
(lateral ou central), o display visualiza
um arco intermitente na zona
correspondente e é emitido um som
intermitente. Enquanto o veículo se
aproxima do objeto, o display
apresenta um arco intermitente que se
aproxima do veículo e o som torna-se
mais frequente até ficar contínuo. A cor
visualizada no display depende da
distância e da posição do obstáculo.
Com a redução da distância entre
o veículo e o obstáculo, os arcos
passam da cor amarela à cor vermelha
intermitente (à direita, ao centro ou à
esquerda).
79AB0A0390C
96
ARRANQUE E CONDUÇÃO

AVISO
21)Para permitir o funcionamento correto
do sistema, é indispensável que os
sensores estejam sempre limpos de lama,
sujidade, neve ou gelo. Durante a limpeza
dos sensores, ter o máximo cuidado
para não os riscar nem danificar; evitar a
utilização de panos secos, ásperos ou
rijos. Os sensores devem ser lavados com
água limpa, eventualmente juntando
champô para automóvel. Nas estações de
lavagem que utilizam aparelhos a jacto
de vapor ou de água a alta pressão, limpar
rapidamente os sensores mantendo o
jacto a mais de 10 cm de distância.
22)Para eventuais intervenções no
para-choques na zona dos sensores,
dirigir-se exclusivamente à Rede de
Assistência Abarth. Intervenções no
para-choques efetuadas de modo
incorreto podem, de facto, comprometer o
funcionamento dos sensores de
estacionamento.
AVISO
115)A responsabilidade pelo
estacionamento e por outras manobras
perigosas é sempre do condutor. Ao
efetuar estas manobras, o condutor deve
certificar-se sempre de que no espaço
de manobra não estejam presentes
pessoas (especialmente crianças) nem
animais. Os sensores de estacionamento
constituem uma ajuda para o condutor,
embora este nunca deva reduzir a sua
atenção durante as manobras
potencialmente perigosas, mesmo se
executadas a baixa velocidade.
ABASTECIMENTO
DO VEÍCULO
Desligar o motor antes de efetuar o
abastecimento de combustível.
ATENÇÃO Nunca introduzir no
depósito, nem mesmo em casos de
emergência, uma mínima quantidade
de gasolina com chumbo; danificaria a
panela catalítica, tornando-se
irreparavelmente ineficiente.
ABASTECIMENTO
Para garantir o reabastecimento
completo do depósito, efetuar duas
operações de abastecimento após
o primeiro estalido da pistola de
abastecimento. Evitar posteriores
operações de abastecimento
que possam provocar anomalias no
sistema de alimentação.
TAMPÃO DO DEPÓSITO
DE COMBUSTÍVEL
O tampão 2 fig. 80 possui um cabo
que o prende à tampa 1 evitando,
assim, que se perca.
97

Desapertar o tampão 2 utilizando a
chave de ignição. O fecho hermético
pode determinar um ligeiro aumento da
pressão no depósito. Um eventual
ruído de respiro enquanto se desaperta
o tampão é normal. Durante o
abastecimento, engatar o tampão no
dispositivo existente no interior da
tampa, como ilustrado na fig. 80.
116)
AVISO
116)Não se aproximar do bocal do
depósito com chamas livres ou cigarros
acesos: perigo de incêndio. Evitar também
aproximar demasiado o rosto do bocal
para não inalar vapores nocivos.
REBOQUE DE
ATRELADOS
AVISOS
Para o reboque de rulotes ou atrelados,
o veículo deve ter um gancho de
reboque homologado e um sistema
eléctrico adequado. A instalação deve
ser efectuada por pessoal
especializado, que fornece a
documentação adequada para a
circulação na estrada.
Montar eventualmente espelhos
retrovisores específicos e/ou
suplementares, no respeito das
vigentes normas do Código de
Circulação da Estrada.
Recordar que o reboque de um
atrelado reduz a possibilidade de
ultrapassar as pendências máximas,
aumenta os espaços de paragem e os
tempos para uma ultrapassagem
sempre em relação ao peso total do
mesmo.
Nos percursos em descida, engate
uma mudança baixa, em vez de usar
constantemente o travão.O peso que o reboque exerce no
gancho de reboque do veículo, reduz
em iguais valores a capacidade de
carga do próprio veículo. Por uma
questão de segurança e para não se
ultrapassar o peso máximo rebocável
(indicado no Documento Único
Automóvel), é necessário ter em conta
o peso do reboque em plena carga,
incluindo os acessórios e as bagagens
pessoais.
Respeitar os limites de velocidade
específicos de cada país para os
veículos com reboque.
Em todo o caso, a velocidade máxima
não deve ultrapassar os 100 km/h.
117) 118)
AVISO
117)O sistema ABS com que o veículo
pode ser equipado não controla o sistema
de travagem do reboque. É necessário,
portanto, ter um cuidado especial nos
pisos escorregadios.
118)Nunca modificar o sistema de
travagem do veículo para comandar o
travão do reboque. O sistema de travagem
do reboque deve ser completamente
independente do sistema hidráulico do
veículo.
1
2
80AB0A0058C
98
ARRANQUE E CONDUÇÃO
