Żarówka Odpowiednik na rysunku Typ Moc
Drogowe
Mijania
Światła pozycyjne przednie
Poprzednie światła przeciwmgielne
(dla wersji/rynków gdzie przewidziano)
Kierunkowskazy przednie
Kierunkowskazy boczne
Kierunkowskazy tylne
Światła pozycyjne tylne
Światła stop
Trzecie światło stop (dodatkowe światło zatrzymania)
Światła cofania
Tylne światła przeciwmgielne
Lampy oświetlania tablicy rejestracyjnej
Przednia lampa sufitowa z kloszem przechylnym
Przednia lampa sufitowa z lampami punktowymi
Oświetlenie bagażnikaH4
H4
W5W
H3
PY21W
WY5W
P21W
R5W
P21/5W
–
P21W
P21W
W5W
C10W
C10W
W5W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C
A55W
60W
5W
55W
21W
5W
21W
5W
5W
2,3W
21W
21W
5W
10W
10W
5W

141
DESKA
ROZDZIELCZA
I STEROWANIA
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII
WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej
mocy patrz rozdział poprzedni “Typy ża-
rówek”.
ZESPÓŁ OPTYCZNY PRZEDNI
rys. 11
W zespole optycznym przednim znajdują
się żarówki świateł pozycyjnych, mijania,
drogowych i kierunkowskazów.
Rozmieszczenie żarówek w zespole
optycznym jest następujące:
Aświatła pozycyjne
Bświatła pozycyjne/mijania (dwuwłókowa)
Ckierunkowskazy (strzałki)ŚWIATŁA POZYCYJNE rys. 12
Aby wymienić żarówkę, należy:
❒wyjąć osłonę gumową A, mocowaną na
wcisk, działając w kierunku pokazanym
strzałką;
❒nacisnąć z przeciwnej strony na zacze-
py Bnastępnie wyjąć oprawę żarówki;
❒wyjąć żarówkę Ci wymienić;
❒włożyć ponownie oprawę żarówki na-
stępnie zamontować osłonę Aspraw-
dzając prawidłowe zablokowanie.
rys. 11F0M0178mrys. 12F0M0179m

142
BEZPIECZEŃSTWO
DESKA
ROZDZIELCZA
I STEROWANIA
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII
ŚWIATŁA MIJANIA/ DROGOWE
rys. 13
Aby wymienić żarówkę, należy:
❒wyjąć osłonę gumową A, mocowaną na
wcisk, działając w kierunku pokazanym
strzałką;
❒rozłączyć konektor elektryczny środko-
wy i odłączyć sprężynę mocującą ża-
rówkę;
❒wyjąć żarówkę Bi wymienić ją;
❒zamontować nową żarówkę wkładając
zaczep w oprawie żarówki w wycięcie
w lustrze reflektora;
❒zamocować sprężynę mocującą żarów-
kę, następnie połączyć konektor elek-
tryczny;
❒zamontować osłonę Asprawdzając po-
prawność zablokowania.KIERUNKOWSKAZY

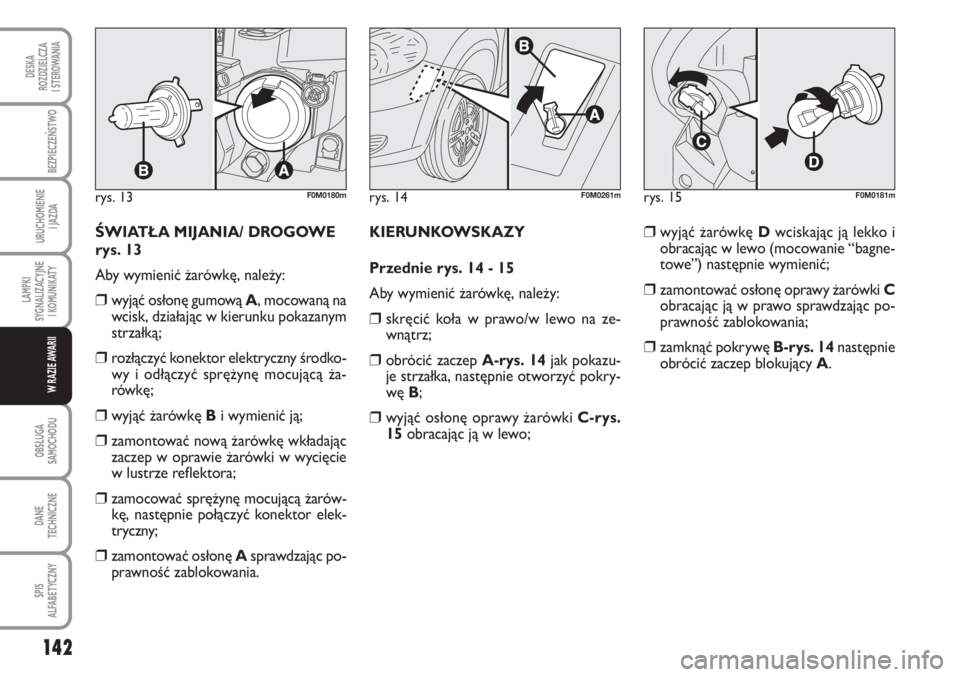

Przednie rys. 14 - 15
Aby wymienić żarówkę, należy:
❒skręcić koła w prawo/w lewo na ze-
wnątrz;
❒obrócić zaczep A-rys. 14jak pokazu-
je strzałka, następnie otworzyć pokry-
wę B;
❒wyjąć osłonę oprawy żarówki C-rys.
15obracając ją w lewo;
❒wyjąć żarówkę Dwciskając ją lekko i
obracając w lewo (mocowanie “bagne-
towe”) następnie wymienić;
❒zamontować osłonę oprawy żarówki C
obracając ją w prawo sprawdzając po-
prawność zablokowania;
❒zamknąć pokrywę B-rys. 14następnie
obrócić zaczep blokujący A.
rys. 13F0M0180mrys. 15F0M0181mrys. 14F0M0261m

143
DESKA
ROZDZIELCZA
I STEROWANIA
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII
Boczne rys. 16
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz Aw taki sposób, aby
ścisnąć sprężynę wewnętrzną B, na-
stępnie wysunąć zespół na zewnątrz;
❒obrócić w lewo oprawę żarówki C, wy-
jąć żarówkę Dmocowaną na wcisk i
wymienić ją;
❒zamontować oprawę żarówki Cw klo-
szu obracając ją w prawo;
❒zamontować zespół sprawdzając za-
trzaśnięcie zablokowania sprężyny we-
wnętrznej B.PRZEDNIE ŚWIATŁA
PRZECIWMGIELNE
Aby wymienić żarówkę przednich świateł
przeciwmgielnych A-rys. 17należy zwró-
cić się do ASO Abarth.
ZESPÓŁ OPTYCZNY TYLNY
rys. 18-19
W zespole optycznym tylnym znajdują się
żarówki świateł pozycyjnych,stop i kie-
runkowskazów.
Rozmieszczenie żarówek w zespole
optycznym jest następujące:
Bkierunkowskazy (strzałki)
Cświatła pozycyjne
Dświatła pozycyjne/stop (z podwójnym
włóknem).
rys. 16F0M0182m
rys. 18F0M0184m
rys. 17F0M041Ab

144
BEZPIECZEŃSTWO
DESKA
ROZDZIELCZA
I STEROWANIA
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII

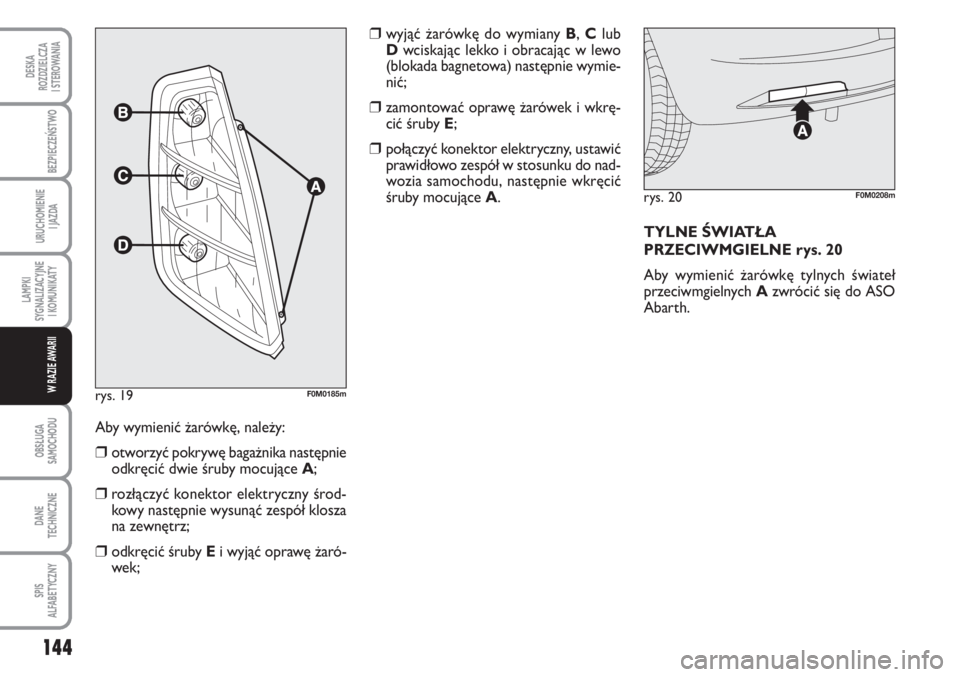

Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika następnie
odkręcić dwie śruby mocujące A;
❒rozłączyć konektor elektryczny środ-
kowy następnie wysunąć zespół klosza
na zewnętrz;
❒odkręcić śruby Ei wyjąć oprawę żaró-
wek;
❒wyjąć żarówkę do wymiany B, Club
Dwciskając lekko i obracając w lewo
(blokada bagnetowa) następnie wymie-
nić;
❒zamontować oprawę żarówek i wkrę-
cić śruby E;
❒połączyć konektor elektryczny, ustawić
prawidłowo zespół w stosunku do nad-
wozia samochodu, następnie wkręcić
śruby mocujące A.
rys. 20F0M0208m
rys. 19F0M0185m
TYLNE ŚWIATŁA
PRZECIWMGIELNE rys. 20
Aby wymienić żarówkę tylnych świateł
przeciwmgielnych Azwrócić się do ASO
Abarth.

145
DESKA
ROZDZIELCZA
I STEROWANIA
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII

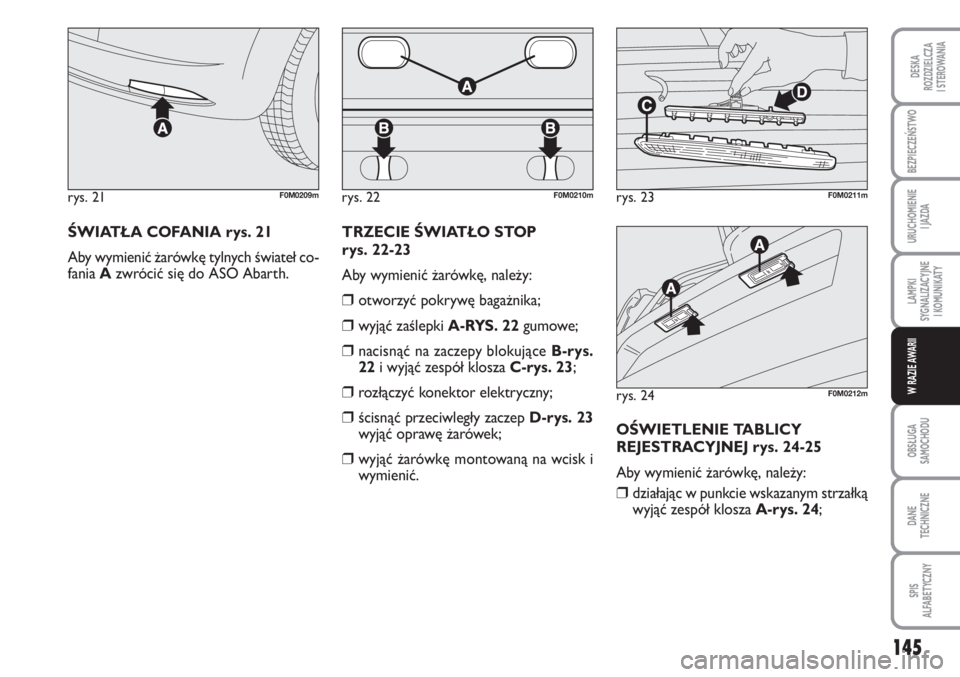

ŚWIATŁA COFANIA rys. 21
Aby wymienić żarówkę tylnych świateł co-
fania Azwrócić się do ASO Abarth.
rys. 21F0M0209m
TRZECIE ŚWIATŁO STOP
rys. 22-23
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć zaślepki A-RYS. 22gumowe;
❒nacisnąć na zaczepy blokujące B-rys.
22i wyjąć zespół klosza C-rys. 23;
❒rozłączyć konektor elektryczny;
❒ścisnąć przeciwległy zaczep D-rys. 23
wyjąć oprawę żarówek;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.OŚWIETLENIE TABLICY
REJESTRACYJNEJ rys. 24-25
Aby wymienić żarówkę, należy:
❒działając w punkcie wskazanym strzałką
wyjąć zespół klosza A-rys. 24;
rys. 22F0M0210mrys. 23F0M0211m
rys. 24F0M0212m

146
BEZPIECZEŃSTWO
DESKA
ROZDZIELCZA
I STEROWANIA
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII

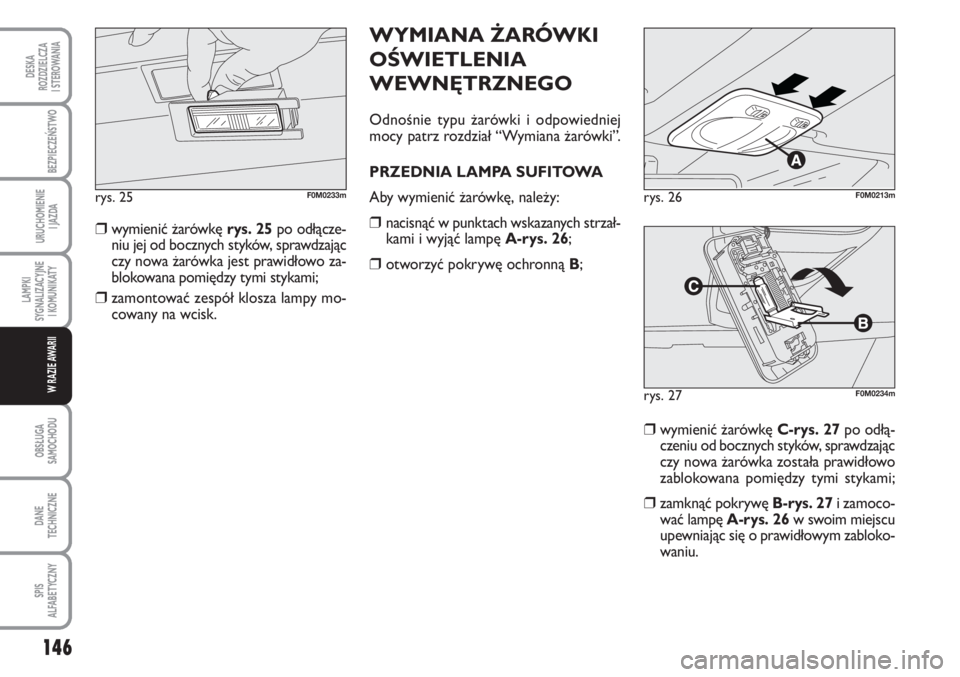

WYMIANA ŻARÓWKI
OŚWIETLENIA
WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej
mocy patrz rozdział “Wymiana żarówki”.
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒nacisnąć w punktach wskazanych strzał-
kami i wyjąć lampę A-rys. 26;
❒otworzyć pokrywę ochronną B;
rys. 26F0M0213m
rys. 27F0M0234m
❒wymienić żarówkę C-rys. 27po odłą-
czeniu od bocznych styków, sprawdzając
czy nowa żarówka została prawidłowo
zablokowana pomiędzy tymi stykami;
❒zamknąć pokrywę B-rys. 27i zamoco-
wać lampę A-rys. 26w swoim miejscu
upewniając się o prawidłowym zabloko-
waniu.
❒wymienić żarówkę rys. 25po odłącze-
niu jej od bocznych styków, sprawdzając
czy nowa żarówka jest prawidłowo za-
blokowana pomiędzy tymi stykami;
❒zamontować zespół klosza lampy mo-
cowany na wcisk.
rys. 25F0M0233m

147
DESKA
ROZDZIELCZA
I STEROWANIA
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII
LAMPA OŚWIETLENIA
BAGAŻNIKA rys. 28
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik;
❒wyjąć lampę Apodważając ją w punk-
cie wskazanym strzałką.
❒otworzyć osłonę Bi wymienić żarów-
kę wkładaną na wcisk;
❒zamknąć osłonę Bna kloszu;
❒zamontować lampę Awsuwając ją w
prawidłowej pozycji najpierw z jednej
strony i następnie nacisnąć z drugiej
strony aż do usłyszenia zatrzasku za-
blokowania.
rys. 28F0M0216m

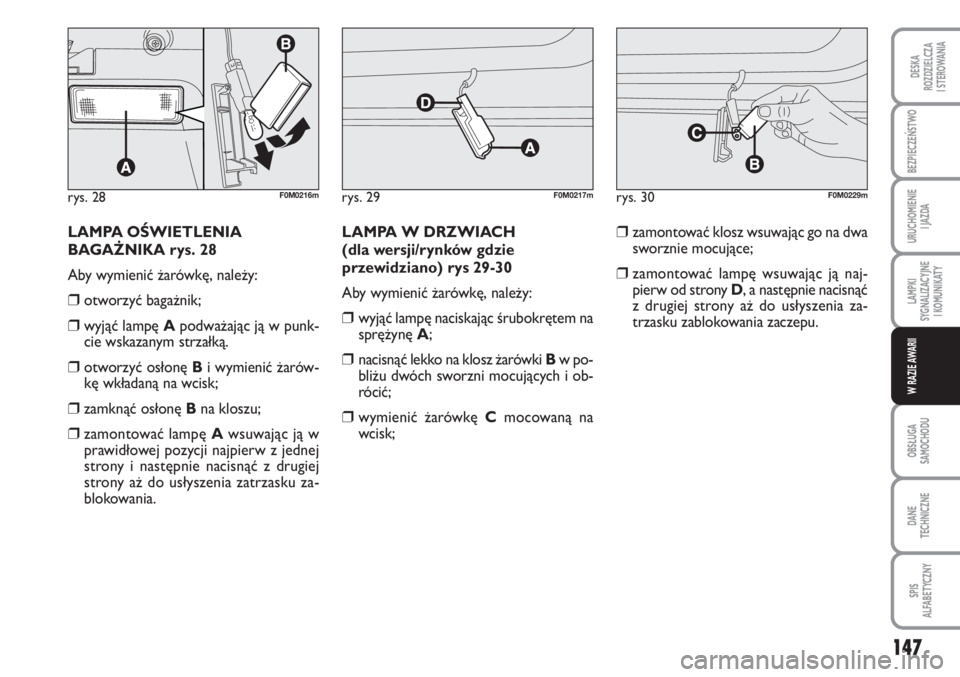

LAMPA W DRZWIACH
(dla wersji/rynków gdzie
przewidziano) rys 29-30
Aby wymienić żarówkę, należy:
❒wyjąć lampę naciskając śrubokrętem na
sprężynę A;
❒nacisnąć lekko na klosz żarówki Bw po-
bliżu dwóch sworzni mocujących i ob-
rócić;
❒wymienić żarówkę Cmocowaną na
wcisk;
rys. 29F0M0217mrys. 30F0M0229m
❒zamontować klosz wsuwając go na dwa
sworznie mocujące;
❒zamontować lampę wsuwając ją naj-
pierw od strony D, a następnie nacisnąć
z drugiej strony aż do usłyszenia za-
trzasku zablokowania zaczepu.

148
BEZPIECZEŃSTWO
DESKA
ROZDZIELCZA
I STEROWANIA
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII
rys. 31F0M0236m
Nie wymieniać bezpiecznika
w żadnym przypadku na in-
ny o wyższej wartości prądowej. NIE-
BEZPIECZEŃSTWO POŻARU.
UWAGA
Nigdy nie zastępować bez-
piecznika drutem lub innym
materiałem przewodzącym.
Jeżeli bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) interweniuje zwrócić się
do ASO Abarth.
UWAGA
Przed wymianą bezpiecznika
upewnić się, czy kluczyk wy-
jęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie
odbiorniki elektryczne.
UWAGA

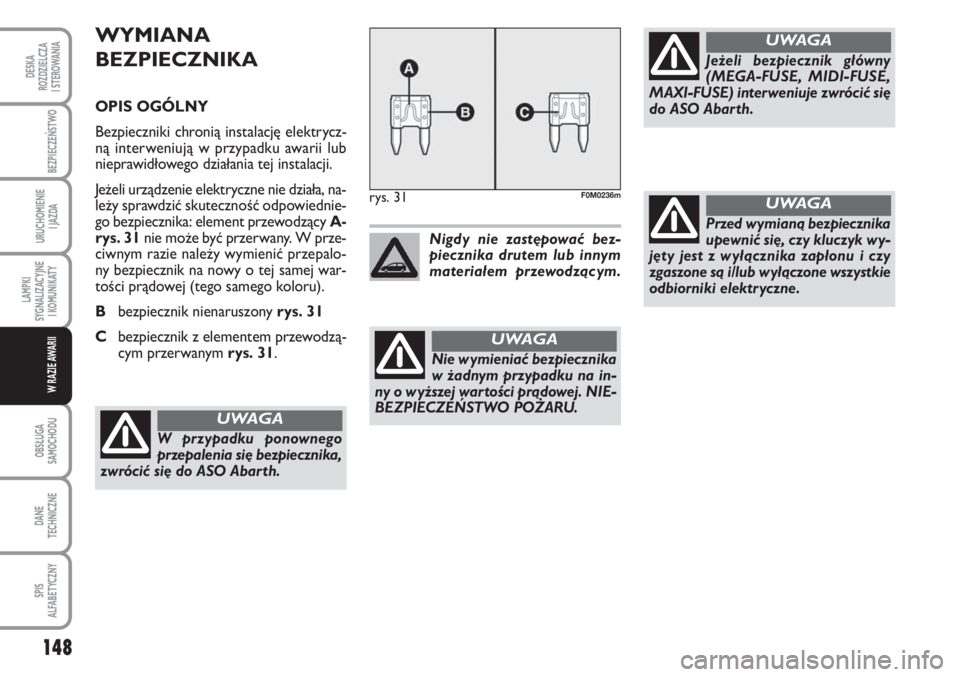

WYMIANA
BEZPIECZNIKA
OPIS OGÓLNY
Bezpieczniki chronią instalację elektrycz-
ną interweniują w przypadku awarii lub
nieprawidłowego działania tej instalacji.
Jeżeli urządzenie elektryczne nie działa, na-
leży sprawdzić skuteczność odpowiednie-
go bezpiecznika: element przewodzący A-
rys. 31nie może być przerwany. W prze-
ciwnym razie należy wymienić przepalo-
ny bezpiecznik na nowy o tej samej war-
tości prądowej (tego samego koloru).
Bbezpiecznik nienaruszony rys. 31
Cbezpiecznik z elementem przewodzą-
cym przerwanym rys. 31.
W przypadku ponownego
przepalenia się bezpiecznika,
zwrócić się do ASO Abarth.
UWAGA

149
DESKA
ROZDZIELCZA
I STEROWANIA
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
W RAZIE AWARII
rys. 32F0M0016m

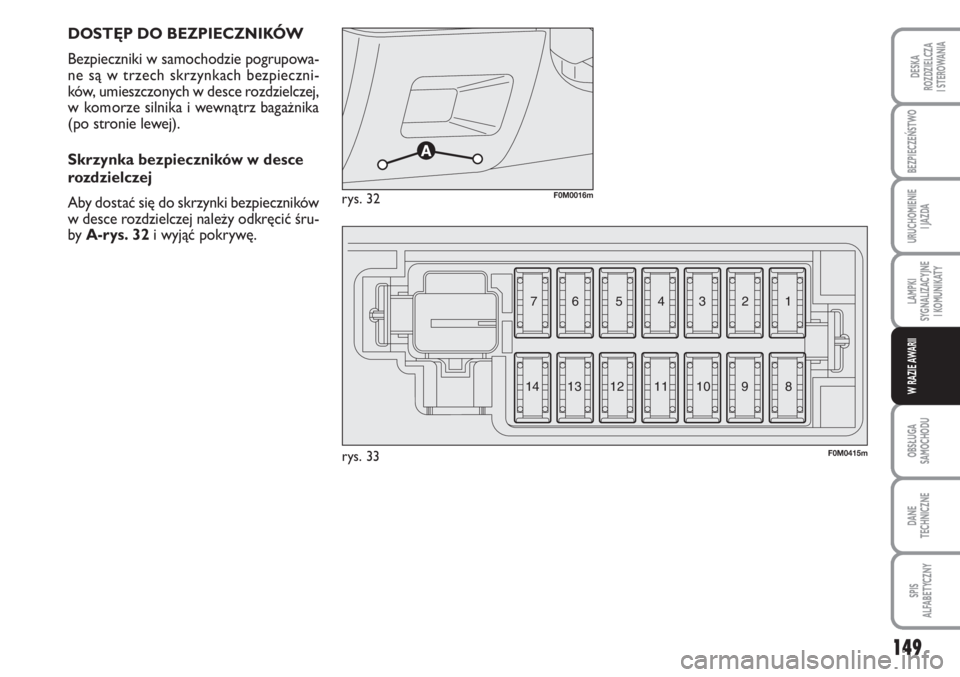

DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowa-
ne są w trzech skrzynkach bezpieczni-
ków, umieszczonych w desce rozdzielczej,
w komorze silnika i wewnątrz bagażnika
(po stronie lewej).
Skrzynka bezpieczników w desce
rozdzielczej
Aby dostać się do skrzynki bezpieczników
w desce rozdzielczej należy odkręcić śru-
by A-rys. 32i wyjąć pokrywę.
rys. 33F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
