Abarth Punto 2012 Betriebsanleitung (in German)

7
F0U006AbAbb. 5F0U007AbAbb. 6

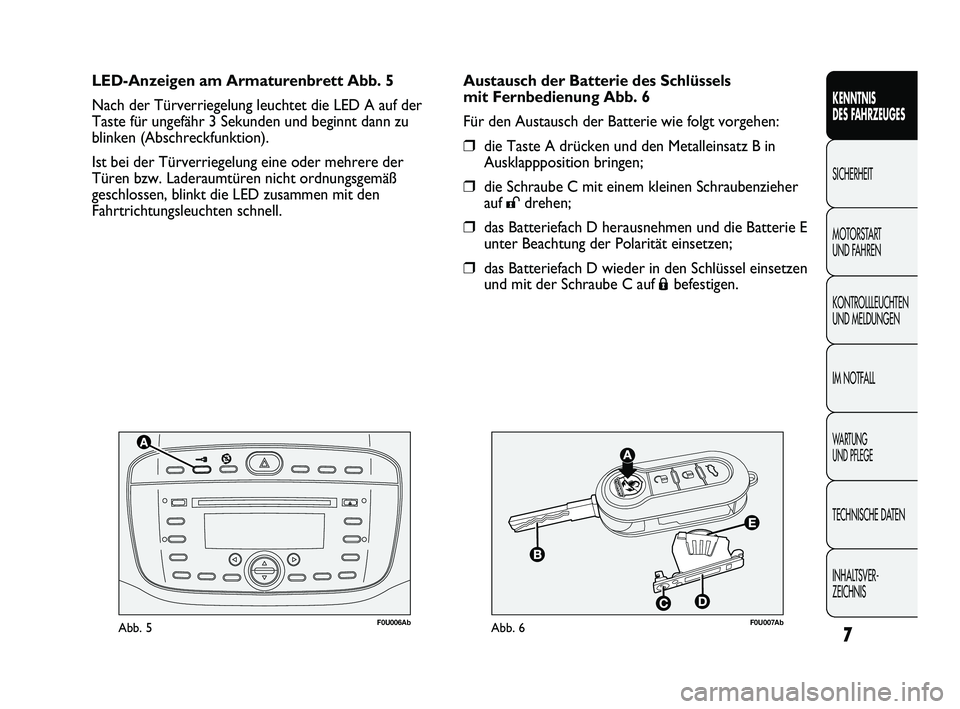

Austausch der Batterie des Schlüssels
mit Fernbedienung Abb. 6
Für den Austausch der Batterie wie folgt vorgehen:
❒die Taste A drücken und den Metalleinsatz B in
Ausklappposition bringen;
❒die Schraube C mit einem kleinen Schraubenzieher
auf
:drehen;
❒das Batteriefach D herausnehmen und die Batterie E
unter Beachtung der Polarität einsetzen;
❒das Batteriefach D wieder in den Schlüssel einsetzen
und mit der Schraube C auf
Ábefestigen.
LED-Anzeigen am Armaturenbrett Abb. 5
Nach der Türverriegelung leuchtet die LED A auf der
Taste für ungefähr 3 Sekunden und beginnt dann zu
blinken (Abschreckfunktion).
Ist bei der Türverriegelung eine oder mehrere der
Türen bzw. Laderaumtüren nicht ordnungsgemäß
geschlossen, blinkt die LED zusammen mit den
Fahrtrichtungsleuchten schnell.
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 7

Leere Batterien sind schädlich für die
Umwelt. Sie müssen, wie vorgeschrieben,
in den eigens dafür vorgesehenen
Behältern entsorgt werden oder können beim
Abarth-Kundendienstnetz zur entsprechenden
Entsorgung abgegeben werden.AUSTAUSCH DES COVER DER

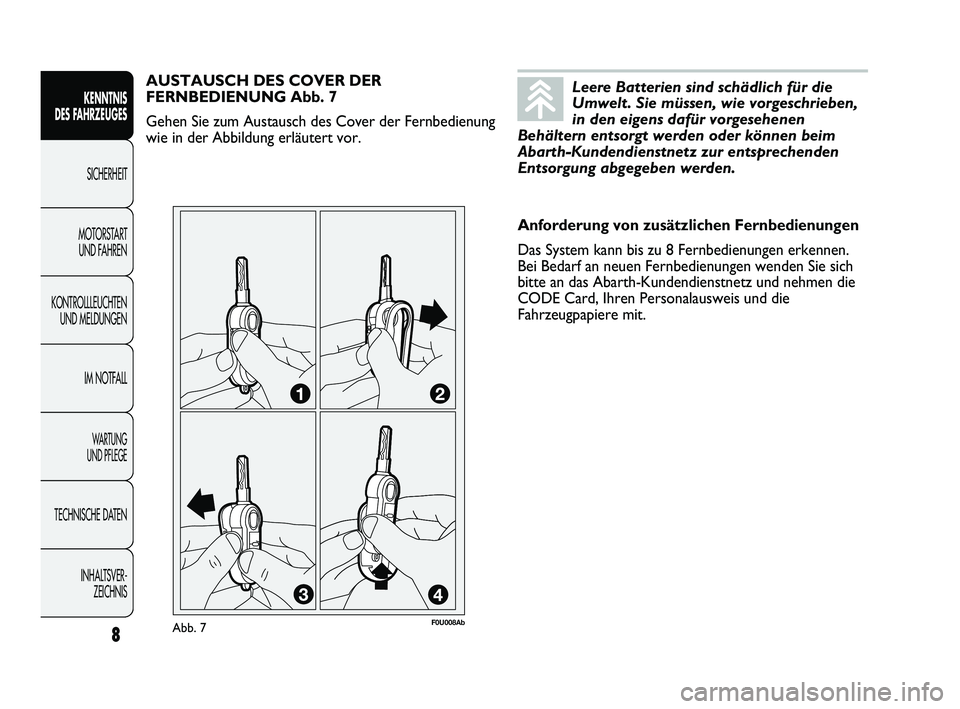

FERNBEDIENUNG Abb. 7
Gehen Sie zum Austausch des Cover der Fernbedienung
wie in der Abbildung erläutert vor.
Anforderung von zusätzlichen Fernbedienungen
Das System kann bis zu 8 Fernbedienungen erkennen.
Bei Bedarf an neuen Fernbedienungen wenden Sie sich
bitte an das Abarth-Kundendienstnetz und nehmen die
CODE Card, Ihren Personalausweis und die
Fahrzeugpapiere mit.
Abb. 7F0U008Ab
INHALTSVER-ZEICHNIS
TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
8
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 8

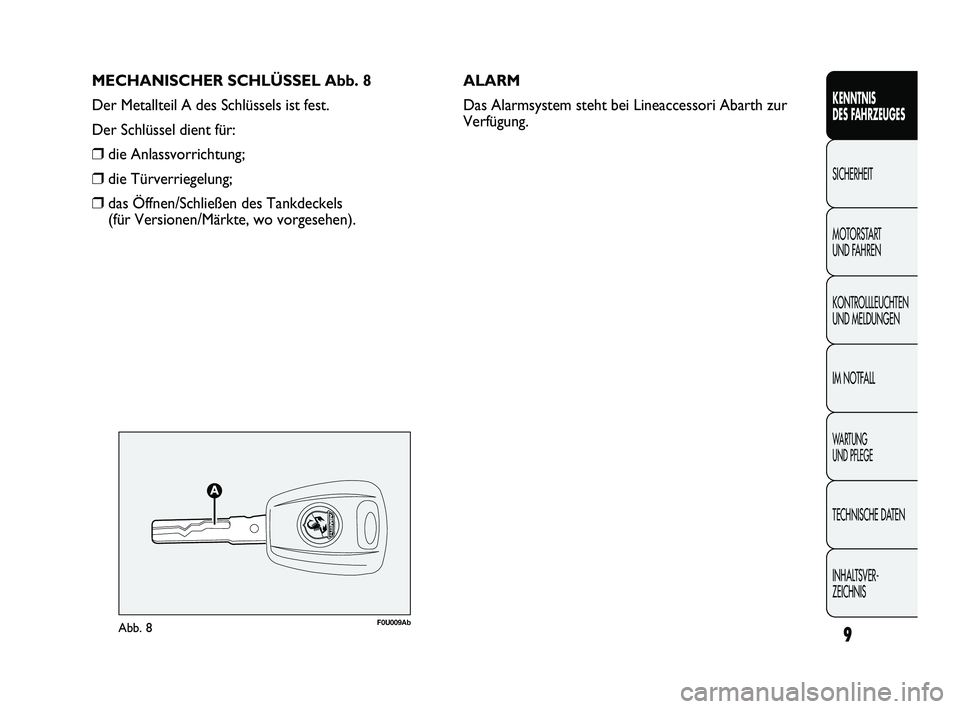

MECHANISCHER SCHLÜSSEL Abb. 8
Der Metallteil A des Schlüssels ist fest.
Der Schlüssel dient für:
❒die Anlassvorrichtung;
❒die Türverriegelung;
❒das Öffnen/Schließen des Tankdeckels
(für Versionen/Märkte, wo vorgesehen).ALARM
Das Alarmsystem steht bei Lineaccessori Abarth zur
Verfügung.
Abb. 8F0U009Ab
9
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 9

Art des Schlüssels
Mechanischer Schlüssel
Schlüssel mit Fernbedienung
Sichtbare Anzeige
Blinken der Fahrtrichtungsanzeiger
(nur mit Schlüssel
mit Fernbedienung)
Abschreckungs-LED
Abschreckungsfunktion
Einschalten des Dead-Lock (*)–
–
Doppelter Druck
auf die Taste
Á
3 Blinkzeichen
Doppelblinken und dann
Abschreckungsblinken
10
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST
ART
UND FAHREN
KONTROLLLEUCHTEN UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-ZEICHNIS

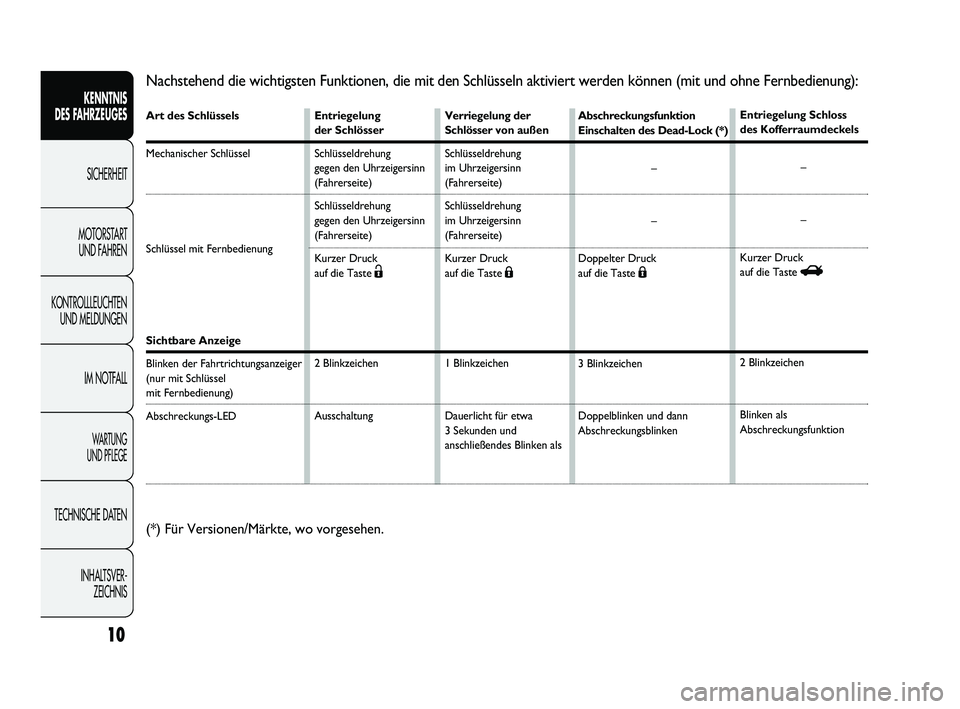

Nachstehend die wichtigsten Funktionen, die mit den Schlüsseln aktivi\
ert werden können (mit und ohne Fernbedienung):
Entriegelung
der Schlösser
Schlüsseldrehung
gegen den Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
gegen den Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Ë
2 Blinkzeichen
Ausschaltung Verriegelung der
Schlösser von außen
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)
Kurzer Druck
auf die Taste
Á
1 Blinkzeichen
Dauerlicht für etwa
3 Sekunden und
anschließendes Blinken als Entriegelung Schloss
des Kofferraumdeckels
–
–
Kurzer Druck
auf die Taste
R
2 Blinkzeichen
Blinken als
Abschreckungsfunktion
(*) Für Versionen/Märkte, wo vorgesehen.
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 10

11
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORST

ART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTSVER-
ZEICHNIS
Abb. 9F0U010Ab
Bei einer Beschädigung des Anlassschalters
(z. B. nach einem Diebstahlversuch), ist
die Funktion vor der Weiterfahrt durch das
Abarth-Kundendienstnetz prüfen zu lassen.
ZUR BEACHTUNG
Wenn Sie das Fahrzeug verlassen,
ziehen Sie bitte immer den Schlüssel ab,
um zu vermeiden, dass unbeabsichtigt die
Bedienungen betätigt werden können. Denken
Sie immer daran, die Handbremse zu ziehen.
Wenn das Fahrzeug an einer Steigung geparkt
ist, den ersten Gang einlegen; wenn das
Fahrzeug dagegen an einem Gefälle geparkt
ist, den Rückwärtsgang einlegen. Lassen Sie
Kinder niemals unbeaufsichtigt im Fahrzeug.
ZUR BEACHTUNG

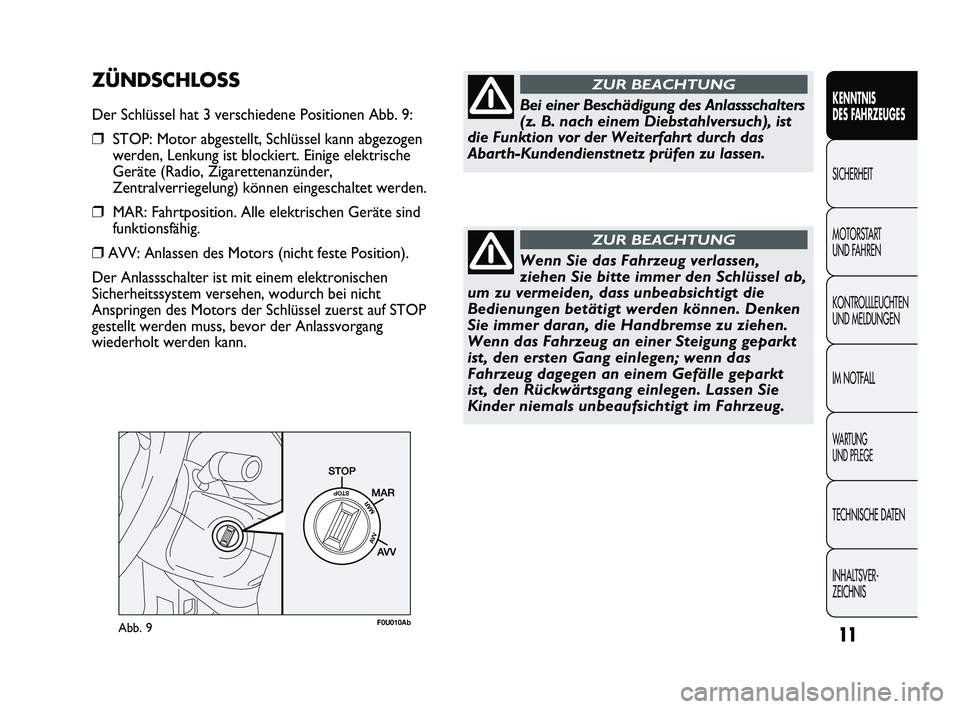

ZÜNDSCHLOSS
Der Schlüssel hat 3 verschiedene Positionen Abb. 9:
❒STOP: Motor abgestellt, Schlüssel kann abgezogen
werden, Lenkung ist blockiert. Einige elektrische
Geräte (Radio, Zigarettenanzünder,
Zentralverriegelung) können eingeschaltet werden.
❒MAR: Fahrtposition. Alle elektrischen Geräte sind
funktionsfähig.
❒AVV: Anlassen des Motors (nicht feste Position).
Der Anlassschalter ist mit einem elektronischen
Sicherheitssystem versehen, wodurch bei nicht
Anspringen des Motors der Schlüssel zuerst auf STOP
gestellt werden muss, bevor der Anlassvorgang
wiederholt werden kann.
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 11

Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt immer, auch wenn das
Fahrzeug abgeschleppt wird.
ZUR BEACHTUNG
Jegliche Maßnahmen im Aftermarket
mit daraus folgenden Beschädigungen
der Lenkung oder der Lenksäule (z. B. Montage
einer Alarmanlage), die außer zur
Verschlechterung der Leistungen des Systems
und zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen können,
sind strengstens verboten.

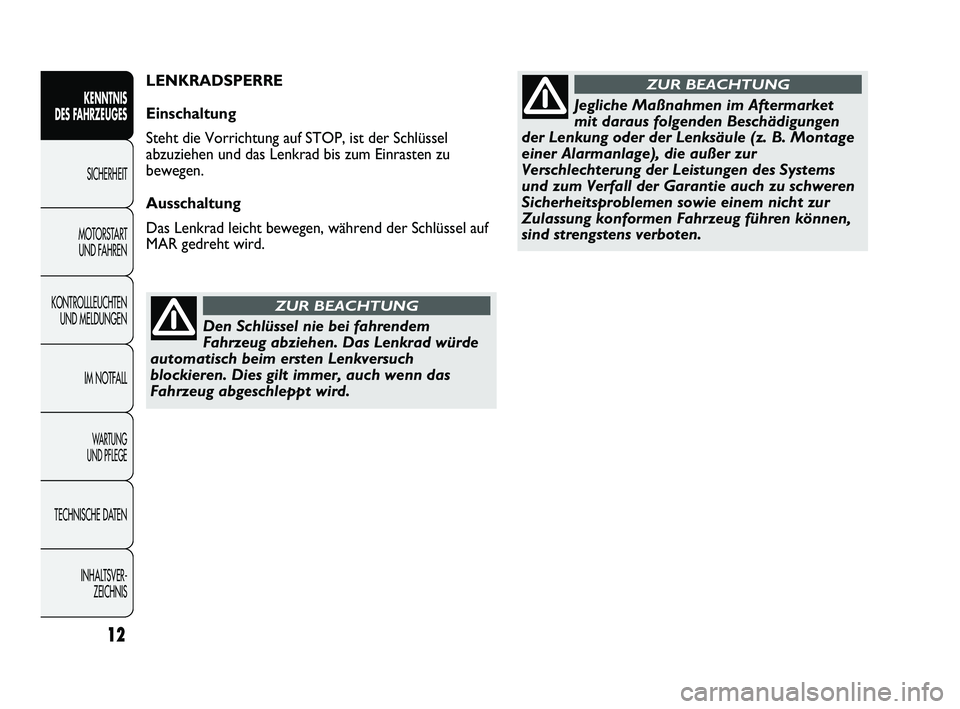

ZUR BEACHTUNGLENKRADSPERRE
Einschaltung
Steht die Vorrichtung auf STOP, ist der Schlüssel
abzuziehen und das Lenkrad bis zum Einrasten zu
bewegen.
Ausschaltung
Das Lenkrad leicht bewegen, während der Schlüssel auf
MAR gedreht wird.
INHALTSVER- ZEICHNIS
TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
12
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 12

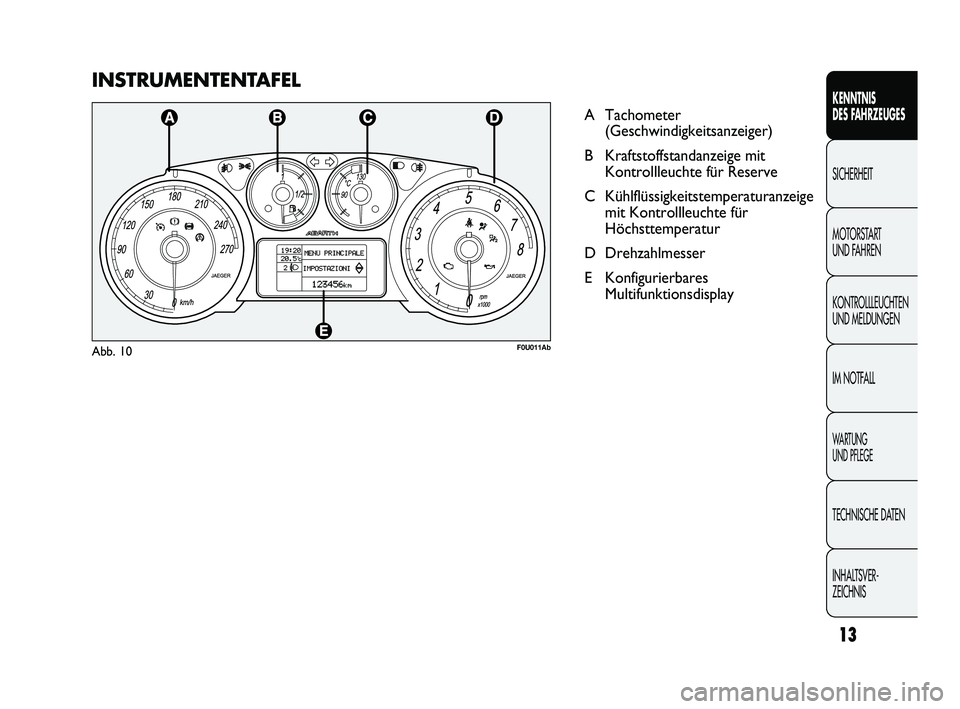

INSTRUMENTENTAFEL
A Tachometer(Geschwindigkeitsanzeiger)
B Kraftstoffstandanzeige mit Kontrollleuchte für Reserve
C Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für
Höchsttemperatur
D Drehzahlmesser
E Konfigurierbares Multifunktionsdisplay
F0U011AbAbb. 10
INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
13
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 13

INHALTSVER-ZEICHNIS
TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
14

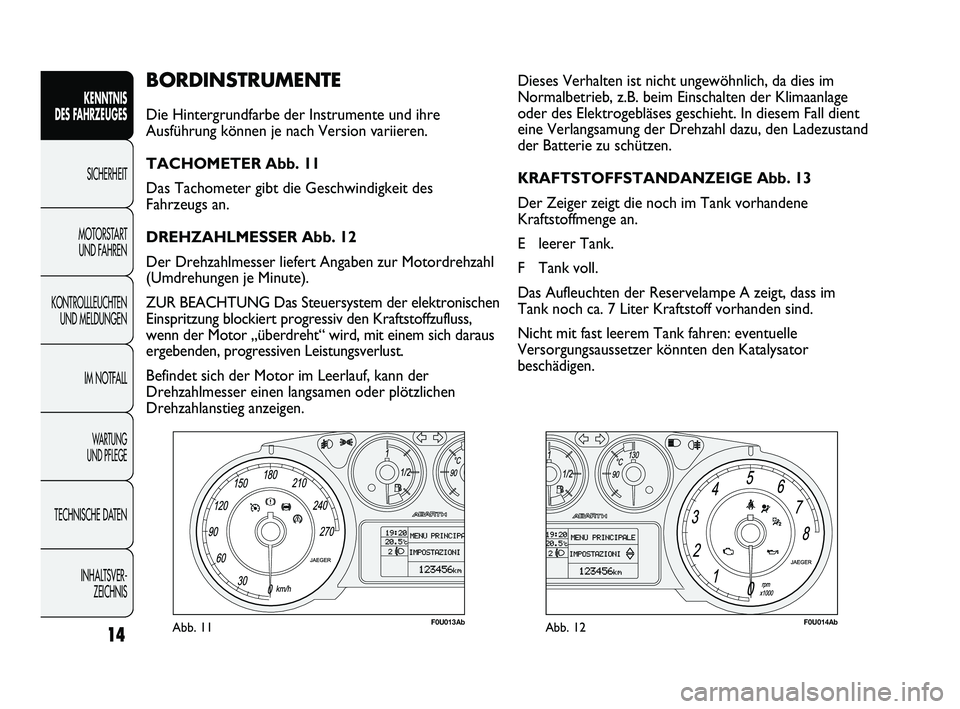

BORDINSTRUMENTE
Die Hintergrundfarbe der Instrumente und ihre
Ausführung können je nach Version variieren.
TACHOMETER Abb. 11
Das Tachometer gibt die Geschwindigkeit des
Fahrzeugs an.
DREHZAHLMESSER Abb. 12
Der Drehzahlmesser liefert Angaben zur Motordrehzahl
(Umdrehungen je Minute).
ZUR BEACHTUNG Das Steuersystem der elektronischen
Einspritzung blockiert progressiv den Kraftstoffzufluss,
wenn der Motor „überdreht“ wird, mit einem sich daraus
ergebenden, progressiven Leistungsverlust.
Befindet sich der Motor im Leerlauf, kann der
Drehzahlmesser einen langsamen oder plötzlichen
Drehzahlanstieg anzeigen. Dieses Verhalten ist nicht ungewöhnlich, da dies im
Normalbetrieb, z.B. beim Einschalten der Klimaanlage
oder des Elektrogebläses geschieht. In diesem Fall dient
eine Verlangsamung der Drehzahl dazu, den Ladezustand
der Batterie zu schützen.
KRAFTSTOFFSTANDANZEIGE Abb. 13
Der Zeiger zeigt die noch im Tank vorhandene
Kraftstoffmenge an.
E leerer Tank.
F Tank voll.
Das Aufleuchten der Reservelampe A zeigt, dass im
Tank noch ca. 7 Liter Kraftstoff vorhanden sind.
Nicht mit fast leerem Tank fahren: eventuelle
Versorgungsaussetzer könnten den Katalysator
beschädigen.
Abb. 12F0U014AbAbb. 11F0U013Ab
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 14

INHALTSVER-
ZEICHNIS TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
15
F0U015AbAbb. 13F0U016AbAbb. 14
C Niedrige Temperatur der Motorkühlflüssigkeit.
H Hohe Temperatur der Motorkühlflüssigkeit.
Die Einschaltung der Kontrollleuchte B (bei einigen
Versionen zusammen mit der Meldung auf dem
konfigurierbaren Multifunktionsdisplay) zeigt einen
übermäßigen Temperaturanstieg des Kühlmittels an.
In diesem Fall stellen Sie den Motor ab und wenden sich
an das Abarth-Kundendienstnetz.
Siehe auch das Kapitel „Betanken des Fahrzeuges“.
ZUR BEACHTUNG Wenn sich der Zeiger auf der
Position E befindet und die Kontrollleuchte A aufblinkt,
deutet das auf eine Betriebsstörung in der Anlage hin.
In diesem Fall wenden Sie sich bitte an das Abarth-
Kundendienstnetz, um die Anlage prüfen zu lassen.

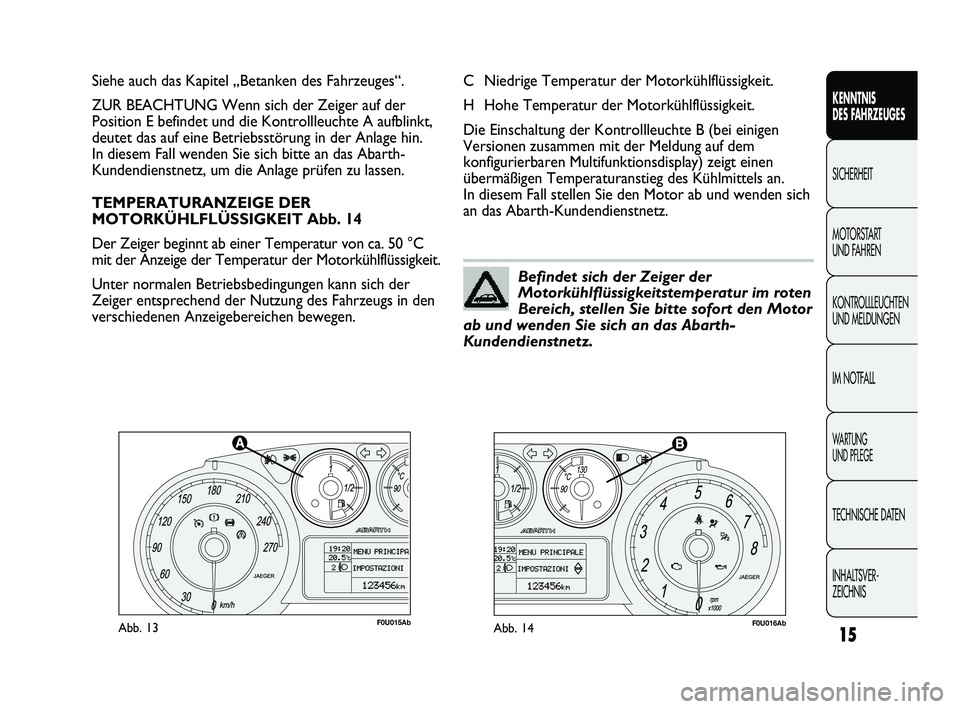

TEMPERATURANZEIGE DER
MOTORKÜHLFLÜSSIGKEIT Abb. 14
Der Zeiger beginnt ab einer Temperatur von ca. 50 °C
mit der Anzeige der Tempe
ratur der Motorkühlflüssigkeit.
Unter normalen Betriebsbedingungen kann sich der
Zeiger entsprechend der Nutzung des Fahrzeugs in den
verschiedenen Anzeigebereichen bewegen.
Befindet sich der Zeiger der
Motorkühlflüssigkeitstemperatur im roten
Bereich, stellen Sie bitte sofort den Motor
ab und wenden Sie sich an das Abarth-
Kundendienstnetz.
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 15

INHALTSVER-ZEICHNIS
TECHNISCHE DATEN
WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT
KENNTNIS
DES F

AHRZEUGES
16Abb. 15F0U2050Abd

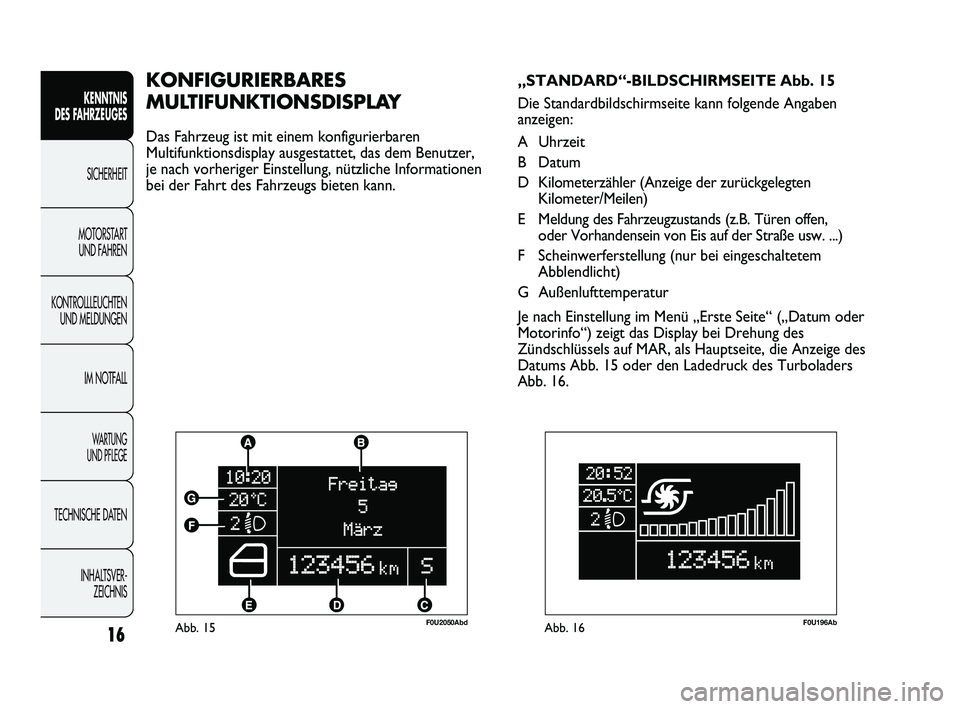

KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Das Fahrzeug ist mit einem konfigurierbaren
Multifunktionsdisplay ausgestattet, das dem Benutzer,
je nach vorheriger Einstellung, nützliche Informationen
bei der Fahrt des Fahrzeugs bieten kann. „STANDARD“-BILDSCHIRMSEITE Abb. 15
Die Standardbildschirmseite kann folgende Angaben
anzeigen:
A Uhrzeit
B Datum
D Kilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)
E Meldung des Fahrzeugzustands (z.B. Türen offen, oder Vorhandensein von Eis auf der Straße usw. ...)
F Scheinwerferstellung (nur bei eingeschaltetem Abblendlicht)
G Außenlufttemperatur
Je nach Einstellung im Menü „Erste Seite“ („Datum oder
Motorinfo“) zeigt das Display bei Drehung des
Zündschlüssels auf MAR, als Hauptseite, die Anzeige des
Datums Abb. 15 oder den Ladedruck des Turboladers
Abb. 16.
Abb. 16F0U196Ab
001-028 PUNTO Abarth D 1ed 8-02-2012 13:39 Pagina 16
