Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

7
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U006Abfig. 5F0U007Abfig. 6

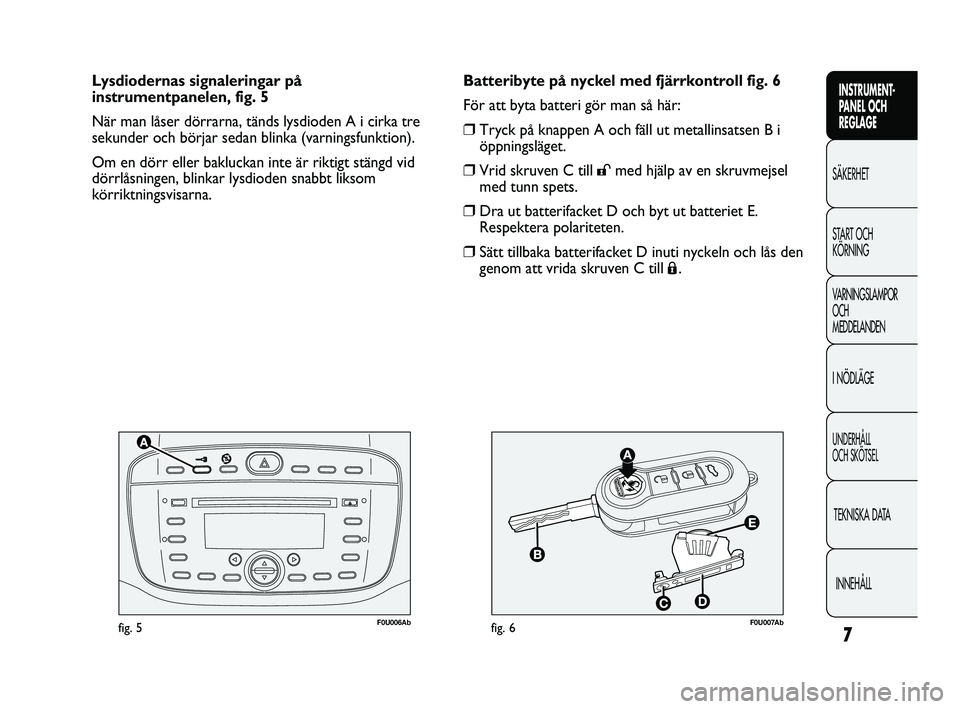

Batteribyte på nyckel med fjärrkontroll fig. 6
För att byta batteri gör man så här:
❒Tryck på knappen A och fäll ut metallinsatsen B i
öppningsläget.
❒Vrid skruven C till :med hjälp av en skruvmejsel
med tunn spets.
❒Dra ut batterifacket D och byt ut batteriet E.
Respektera polariteten.
❒Sätt tillbaka batterifacket D inuti nyckeln och lås den
genom att vrida skruven C till
Á. Lysdiodernas signaleringar på
instrumentpanelen, fig. 5
När man låser dörrarna, tänds lysdioden A i cirka tre
sekunder och börjar sedan blinka (varningsfunktion).
Om en dörr eller bakluckan inte är riktigt stängd vid
dörrlåsningen, blinkar lysdioden snabbt liksom
körriktningsvisarna.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 7

8
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
De urladdade batterierna är skadliga för
miljön och ska därför kastas i särskilda
behållare enligt gällande lagstiftning eller
överlämnas till Abarths servicenät som tar hand

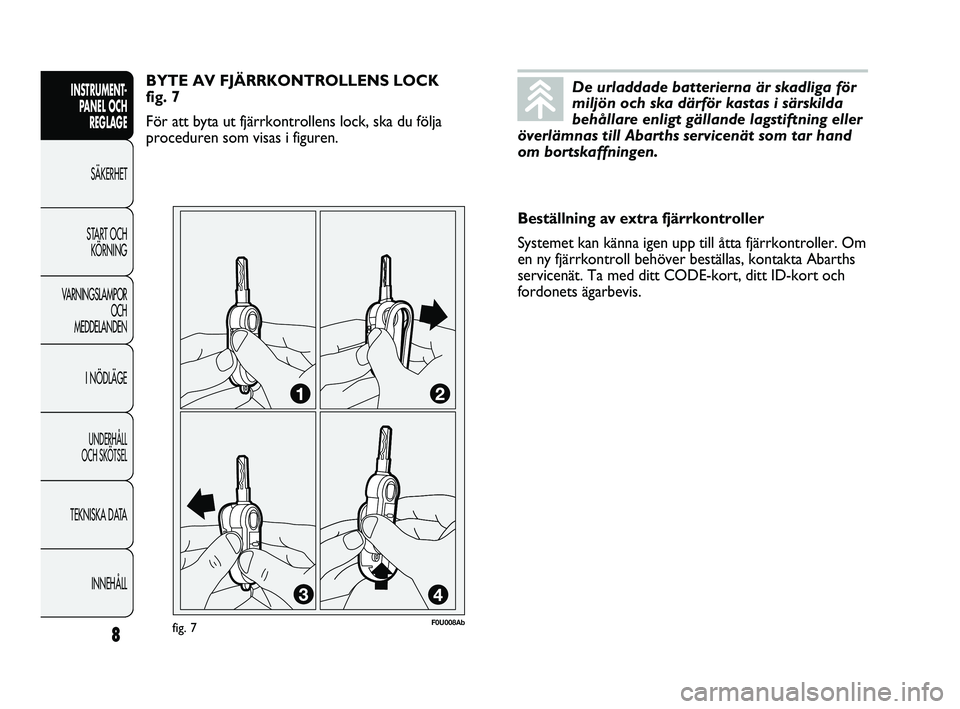

om bortskaffningen.BYTE AV FJÄRRKONTROLLENS LOCK
fig. 7
För att byta ut fjärrkontrollens lock, ska du följa
proceduren som visas i figuren.
Beställning av extra fjärrkontroller
Systemet kan känna igen upp till åtta fjärrkontroller. Om
en ny fjärrkontroll behöver beställas, kontakta Abarths
servicenät. Ta med ditt CODE-kort, ditt ID-kort och
fordonets ägarbevis.
fig. 7F0U008Ab
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 8

9
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

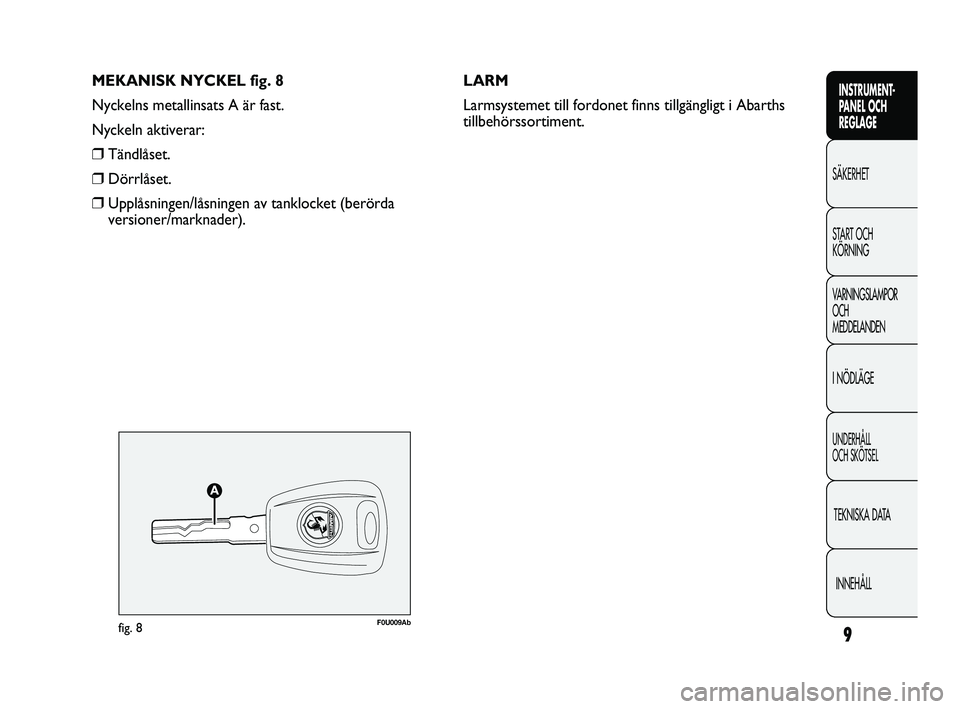

MEKANISK NYCKEL fig. 8
Nyckelns metallinsats A är fast.
Nyckeln aktiverar:
❒Tändlåset.
❒Dörrlåset.
❒Upplåsningen/låsningen av tanklocket (berörda
versioner/marknader).LARM
Larmsystemet till fordonet finns tillgängligt i Abarths
tillbehörssortiment.
fig. 8F0U009Ab
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 9

10
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

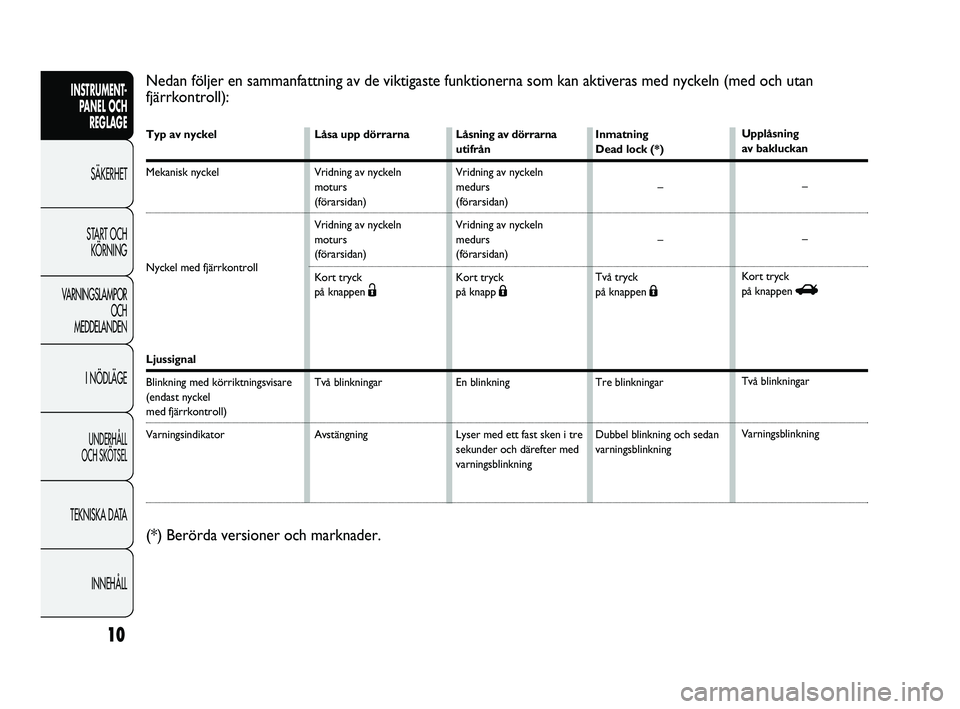

Nedan följer en sammanfattning av de viktigaste funktionerna som kan aktiveras med nyckeln (med och utan
fjärrkontroll):
Typ av nyckel
Mekanisk nyckel
Nyckel med fjärrkontroll
Ljussignal
Blinkning med körriktningsvisare
(endast nyckel
med fjärrkontroll)
Varningsindikator
Låsa upp dörrarna
Vridning av nyckeln
moturs
(förarsidan)
Vridning av nyckeln
moturs
(förarsidan)
Kort tryck
på knappen
Ë
Två blinkningar
AvstängningLåsning av dörrarna
utifrån
Vridning av nyckeln
medurs
(förarsidan)
Vridning av nyckeln
medurs
(förarsidan)
Kort tryck
på knapp
Á
En blinkning
Lyser med ett fast sken i tre
sekunder och därefter med
varningsblinkningInmatning
Dead lock (*)
–
–
Två tryck
på knappen
Á
Tre blinkningar
Dubbel blinkning och sedan
varningsblinkningUpplåsning
av bakluckan
–
–
Kort tryck
på knappen
R
Två blinkningar
Varningsblinkning
(*) Berörda versioner och marknader.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 10

11
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
fig. 9F0U010Ab
Vid åverkan på tändlåset (t ex. efter
stöldförsök) ska du lämna in fordonet till
närmaste verkstad i Abarths servicenät för
kontroll innan du kör bilen igen.
OBSERVERA!
Ta alltid med tändningsnyckeln när du
stiger ur fordonet för att undvika att
någon oavsiktligt använder reglagen. Kom ihåg
att dra åt handbromsen. Om fordonet är
parkerat i en uppförsbacke, lägg i 1:ans växel.
Om fordonet är parkerat i en nedförsbacke,
lägg i backväxeln. Lämna aldrig kvar barn i
fordonet utan tillsyn.
OBSERVERA!

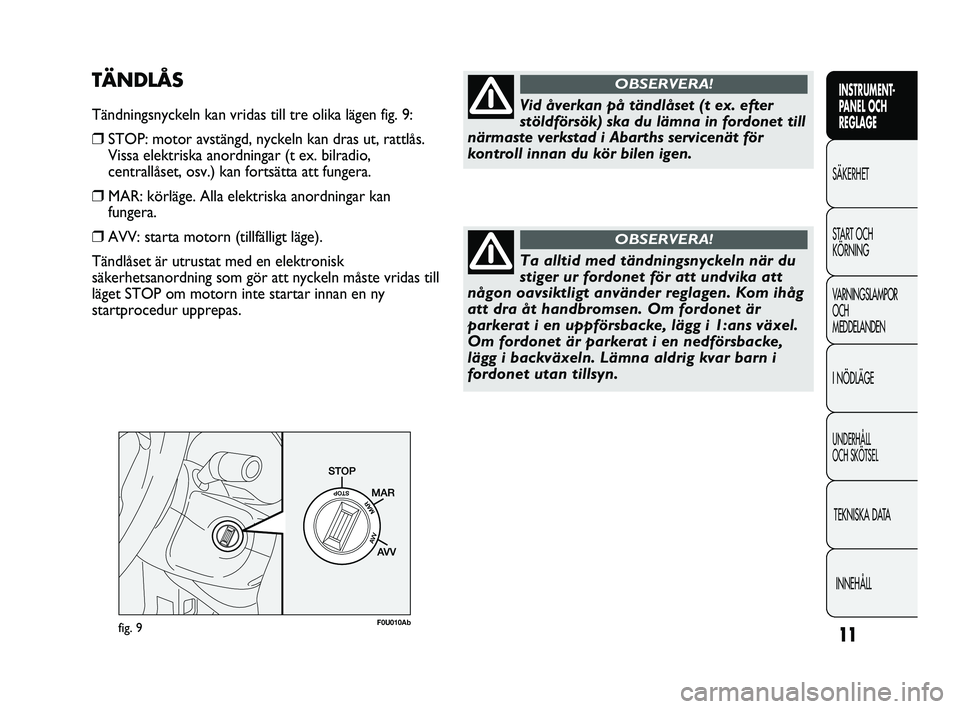

TÄNDLÅS
Tändningsnyckeln kan vridas till tre olika lägen fig. 9:
❒STOP: motor avstängd, nyckeln kan dras ut, rattlås.
Vissa elektriska anordningar (t ex. bilradio,
centrallåset, osv.) kan fortsätta att fungera.
❒MAR: körläge. Alla elektriska anordningar kan
fungera.
❒AVV: starta motorn (tillfälligt läge).
Tändlåset är utrustat med en elektronisk
säkerhetsanordning som gör att nyckeln måste vridas till
läget STOP om motorn inte startar innan en ny
startprocedur upprepas.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 11

12
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Ta aldrig ut tändningsnyckeln när
fordonet är i rörelse Ratten låser sig
automatiskt vid den första styrningen.
Detta gäller alltid, även då fordonet bogseras.
OBSERVERA!
Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstång
(t ex. montering av stöldskydd) är absolut
förbjudna. Utöver en försämring av systemets
prestanda och garantibortfall, kan detta orsaka
allvarliga säkerhetsproblem och bristande
överensstämmelse med fordonets
typgodkännande.

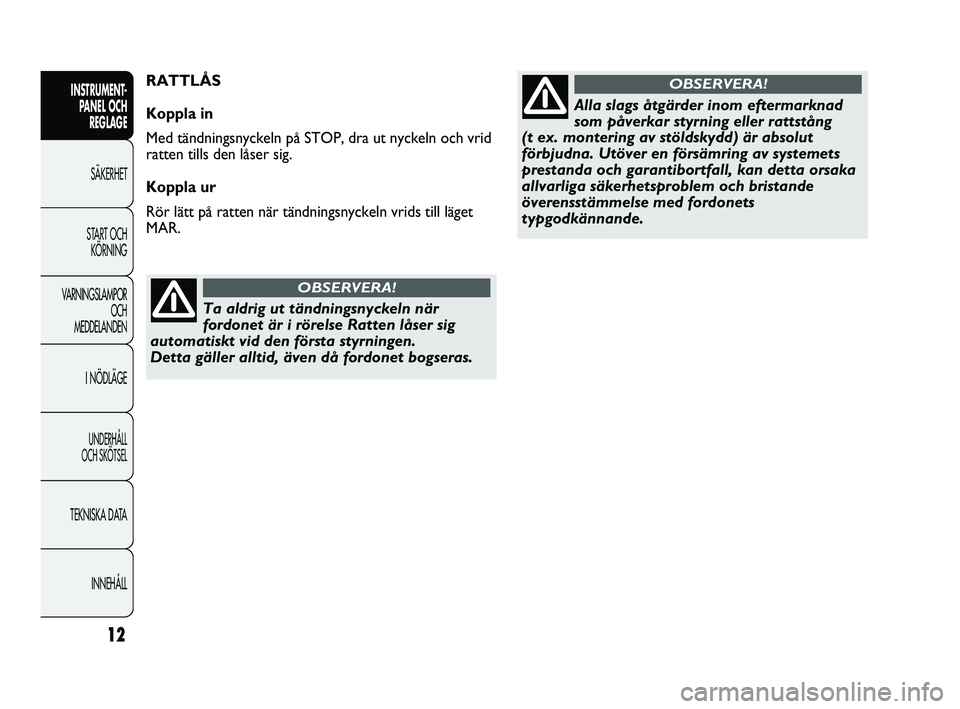

OBSERVERA!RATTLÅS
Koppla in
Med tändningsnyckeln på STOP, dra ut nyckeln och vrid
ratten tills den låser sig.
Koppla ur
Rör lätt på ratten när tändningsnyckeln vrids till läget
MAR.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 12

13
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

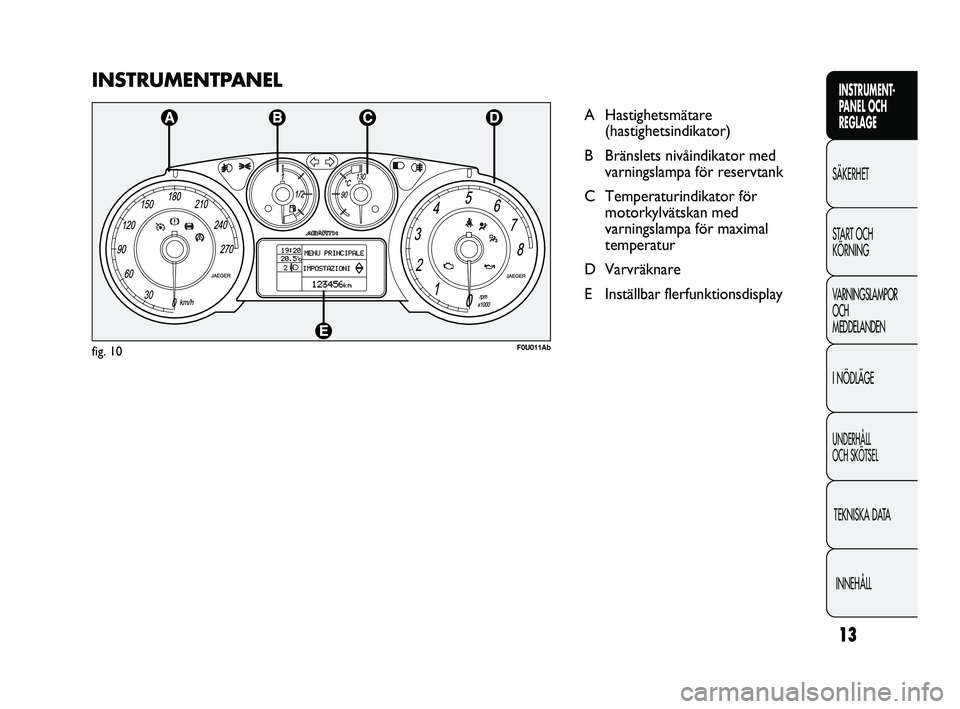

INSTRUMENTPANEL
A Hastighetsmätare
(hastighetsindikator)
B Bränslets nivåindikator med
varningslampa för reservtank
C Temperaturindikator för
motorkylvätskan med
varningslampa för maximal
temperatur
D Varvräknare
E Inställbar flerfunktionsdisplay
F0U011Abfig. 10
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 13

14
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

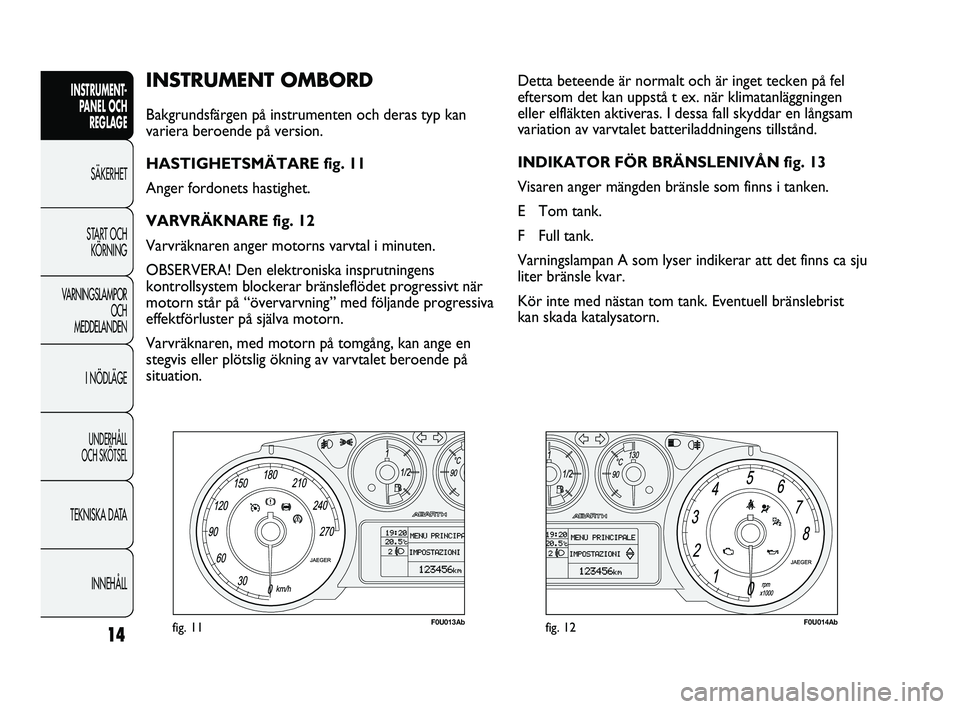

INSTRUMENT OMBORD
Bakgrundsfärgen på instrumenten och deras typ kan
variera beroende på version.
HASTIGHETSMÄTARE fig. 11
Anger fordonets hastighet.
VARVRÄKNARE fig. 12
Varvräknaren anger motorns varvtal i minuten.
OBSERVERA! Den elektroniska insprutningens
kontrollsystem blockerar bränsleflödet progressivt när
motorn står på “övervarvning” med följande progressiva
effektförluster på själva motorn.
Varvräknaren, med motorn på tomgång, kan ange en
stegvis eller plötslig ökning av varvtalet beroende på
situation.Detta beteende är normalt och är inget tecken på fel
eftersom det kan uppstå t ex. när klimatanläggningen
eller elfläkten aktiveras. I dessa fall skyddar en långsam
variation av varvtalet batteriladdningens tillstånd.
INDIKATOR FÖR BRÄNSLENIVÅN fig. 13
Visaren anger mängden bränsle som finns i tanken.
E Tom tank.
F Full tank.
Varningslampan A som lyser indikerar att det finns ca sju
liter bränsle kvar.
Kör inte med nästan tom tank. Eventuell bränslebrist
kan skada katalysatorn.
fig. 12F0U014Abfig. 11F0U013Ab
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 14

15
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U015Abfig. 13F0U016Abfig. 14
C Låg temperatur på motorns kylvätska.
H Hög temperatur på motorns kylvätska.
När varningslampan B tänds (på vissa versioner visas ett
meddelande samtidigt på den inställbara
flerfunktionsdisplayen), anger detta en för hög ökning av
kylvätsketemperaturen. Stäng i detta fall av motorn och

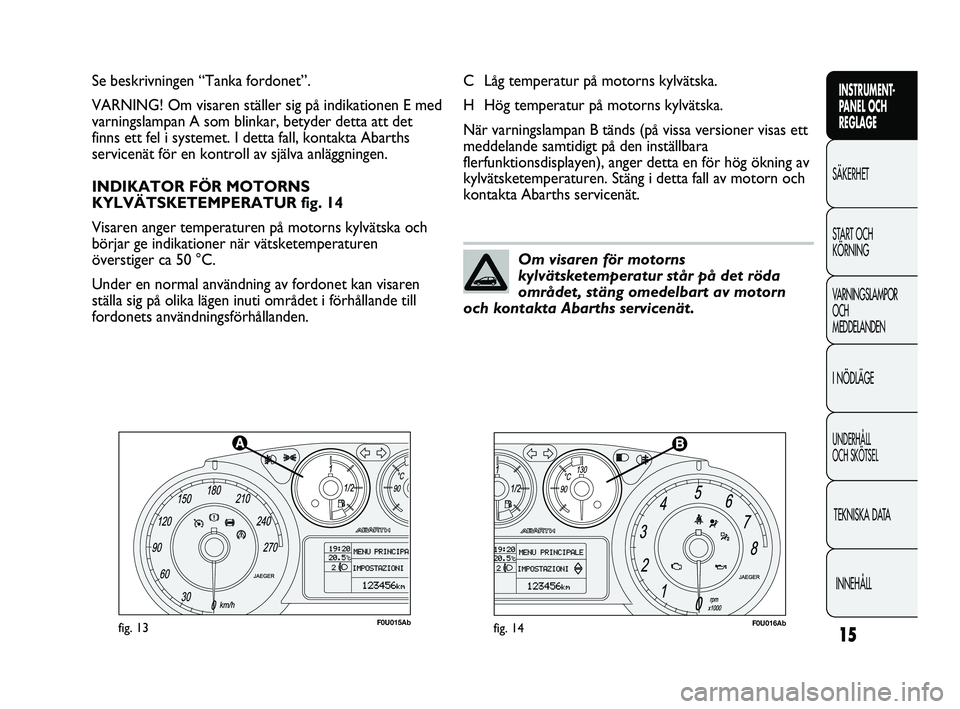

kontakta Abarths servicenät. Se beskrivningen “Tanka fordonet”.
VARNING! Om visaren ställer sig på indikationen E med
varningslampan A som blinkar, betyder detta att det
finns ett fel i systemet. I detta fall, kontakta Abarths
servicenät för en kontroll av själva anläggningen.
INDIKATOR FÖR MOTORNS
KYLVÄTSKETEMPERATUR fig. 14
Visaren anger temperaturen på motorns kylvätska och
börjar ge indikationer när vätsketemperaturen
överstiger ca 50 °C.
Under en normal användning av fordonet kan visaren
ställa sig på olika lägen inuti området i förhållande till
fordonets användningsförhållanden.
Om visaren för motorns
kylvätsketemperatur står på det röda
området, stäng omedelbart av motorn
och kontakta Abarths servicenät.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 15

16
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
fig. 15F0U2050Abg

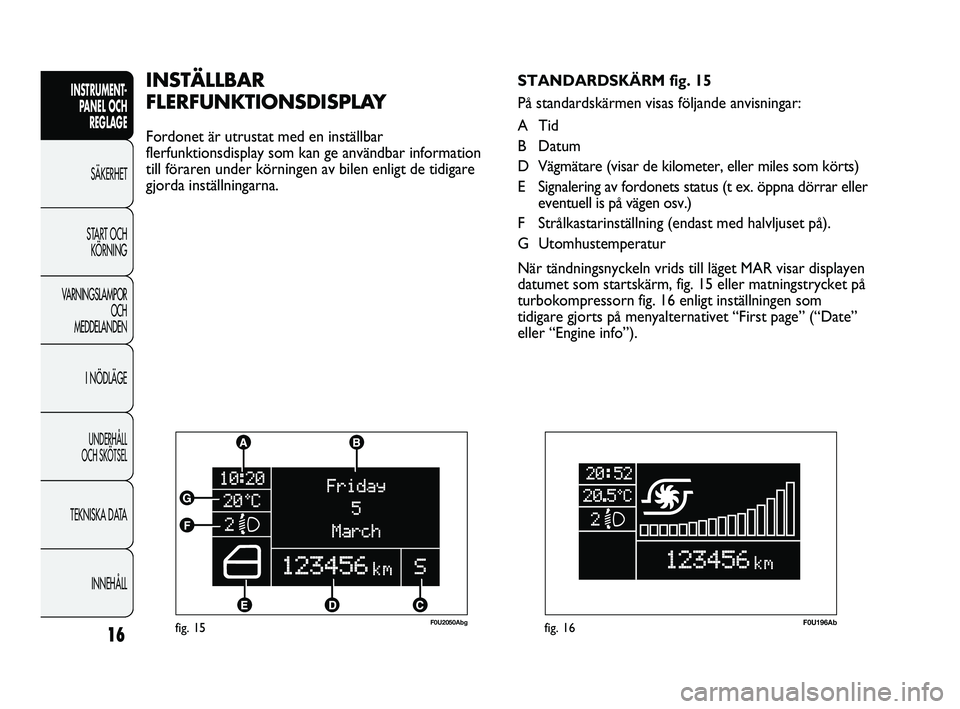

INSTÄLLBAR
FLERFUNKTIONSDISPLAY
Fordonet är utrustat med en inställbar
flerfunktionsdisplay som kan ge användbar information
till föraren under körningen av bilen enligt de tidigare
gjorda inställningarna.STANDARDSKÄRM fig. 15
På standardskärmen visas följande anvisningar:
ATid
B Datum
D Vägmätare (visar de kilometer, eller miles som körts)
E Signalering av fordonets status (t ex. öppna dörrar eller
eventuell is på vägen osv.)
F Strålkastarinställning (endast med halvljuset på).
G Utomhustemperatur
När tändningsnyckeln vrids till läget MAR visar displayen
datumet som startskärm, fig. 15 eller matningstrycket på
turbokompressorn fig. 16 enligt inställningen som
tidigare gjorts på menyalternativet “First page” (“Date”
eller “Engine info”).
fig. 16F0U196Ab
