Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

17
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

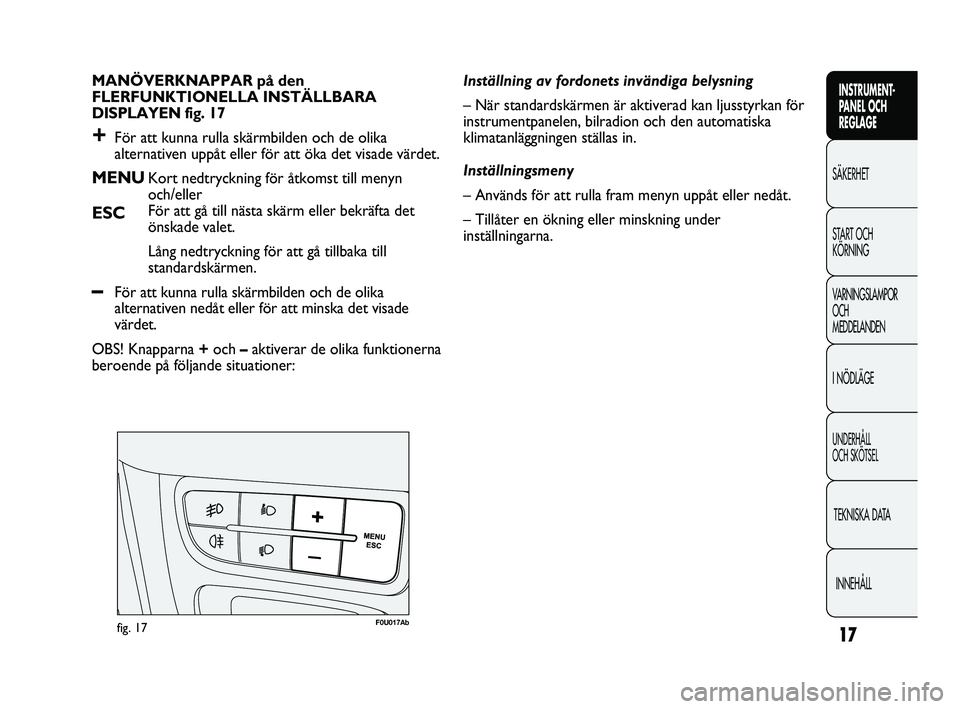

MANÖVERKNAPPAR på den
FLERFUNKTIONELLA INSTÄLLBARA
DISPLAYEN fig. 17
+För att kunna rulla skärmbilden och de olika
alternativen uppåt eller för att öka det visade värdet.
MENUKort nedtryckning för åtkomst till menyn
och/eller
ESCFör att gå till nästa skärm eller bekräfta det
önskade valet.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
–För att kunna rulla skärmbilden och de olika
alternativen nedåt eller för att minska det visade
värdet.
OBS! Knapparna +och –aktiverar de olika funktionerna
beroende på följande situationer: Inställning av fordonets invändiga belysning
– När standardskärmen är aktiverad kan ljusstyrkan för
instrumentpanelen, bilradion och den automatiska
klimatanläggningen ställas in.
Inställningsmeny
– Används för att rulla fram menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under
inställningarna.
F0U017Abfig. 17
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 17

18
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
INSTÄLLNINGSMENY
Menyn består av en rad funktioner som presenteras
“cykliskt”. De väljs med knapparna +och –för tillgång
till de olika alternativen för val och inställning (setup)
som anges nedan. För vissa alternativ (“Set time” och
“Units”) finns det en undermeny.
Inställningsmenyn kan aktiveras med en kort
nedtryckning av knappen MENU ESC fig. 18.
Med enkla nedtryckningar av knapparna +och –går det
att rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed beroende på
egenskaperna för alternativet som väljs.
Val av ett alternativ på huvudmenyn utan undermeny:
– Tryck snabbt på knappen MENU ESC för att välja
inställningen av huvudmenyn som ska ändras.
– Med knapparna +eller –(med enkla tryck) kan den
nya inställningen väljas.
– Tryck snabbt på knappen MENU ESC för att spara
inställningen i minnet och samtidigt gå tillbaka till det
valda huvudmenyalternativet.Val av ett alternativ i huvudmenyn med undermeny:
– Tryck snabbt på knappen MENU ESC för att visa det
första alternativet i undermenyn.
– Med knapparna +eller –(med enkla tryck) kan alla
alternativ i undermenyn rullas igenom.
– Tryck snabbt på knappen MENU ESC för att välja
undermenyns alternativ som visas och komma åt
motsvarande inställningsmeny.
– Med knapparna +eller –(med enkla tryck) kan den
nya inställningen för detta undermenyalternativ väljas.
– Tryck snabbt på knappen MENU ESC för att spara
inställningen i minnet och samtidigt gå tillbaka till det
valda undermenyalternativet.
Val av “Date” och “Clock setting”:
– Tryck snabbt på knappen MENU ESC för att välja det
första värdet som ska ändras
(t ex. timmar/minuter eller år/månad/dag).
– Med knapparna +eller –(med enkla tryck) kan den
nya inställningen väljas.
– Tryck snabbt på knappen MENU ESC för att spara
inställningen i minnet och samtidigt gå till nästa alternativ
i inställningsmenyn. Om det är det sista, går du tillbaka
till samma menyalternativ som valdes tidigare.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 18

19
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

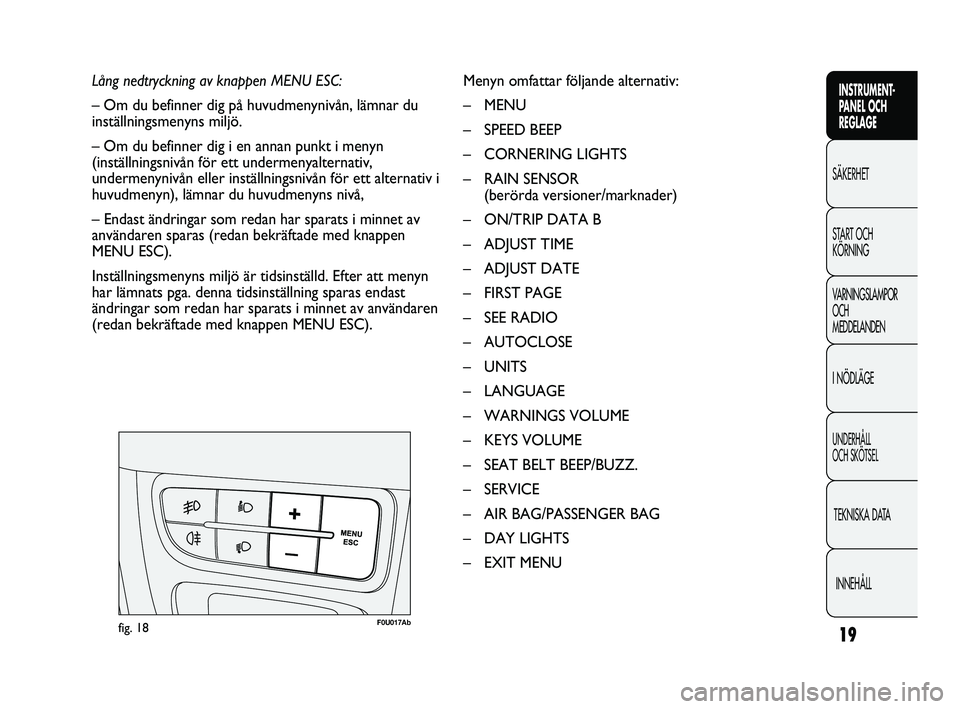

Lång nedtryckning av knappen MENU ESC:
– Om du befinner dig på huvudmenynivån, lämnar du
inställningsmenyns miljö.
– Om du befinner dig i en annan punkt i menyn
(inställningsnivån för ett undermenyalternativ,
undermenynivån eller inställningsnivån för ett alternativ i
huvudmenyn), lämnar du huvudmenyns nivå,
– Endast ändringar som redan har sparats i minnet av
användaren sparas (redan bekräftade med knappen
MENU ESC).
Inställningsmenyns miljö är tidsinställd. Efter att menyn
har lämnats pga. denna tidsinställning sparas endast
ändringar som redan har sparats i minnet av användaren
(redan bekräftade med knappen MENU ESC).Menyn omfattar följande alternativ:
– MENU
– SPEED BEEP
– CORNERING LIGHTS
– RAIN SENSOR
(berörda versioner/marknader)
– ON/TRIP DATA B
– ADJUST TIME
– ADJUST DATE
– FIRST PAGE
– SEE RADIO
– AUTOCLOSE
– UNITS
– LANGUAGE
– WARNINGS VOLUME
– KEYS VOLUME
– SEAT BELT BEEP/BUZZ.
– SERVICE
– AIR BAG/PASSENGER BAG
– DAY LIGHTS
– EXIT MENU
fig. 18F0U017Ab
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 19

20
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

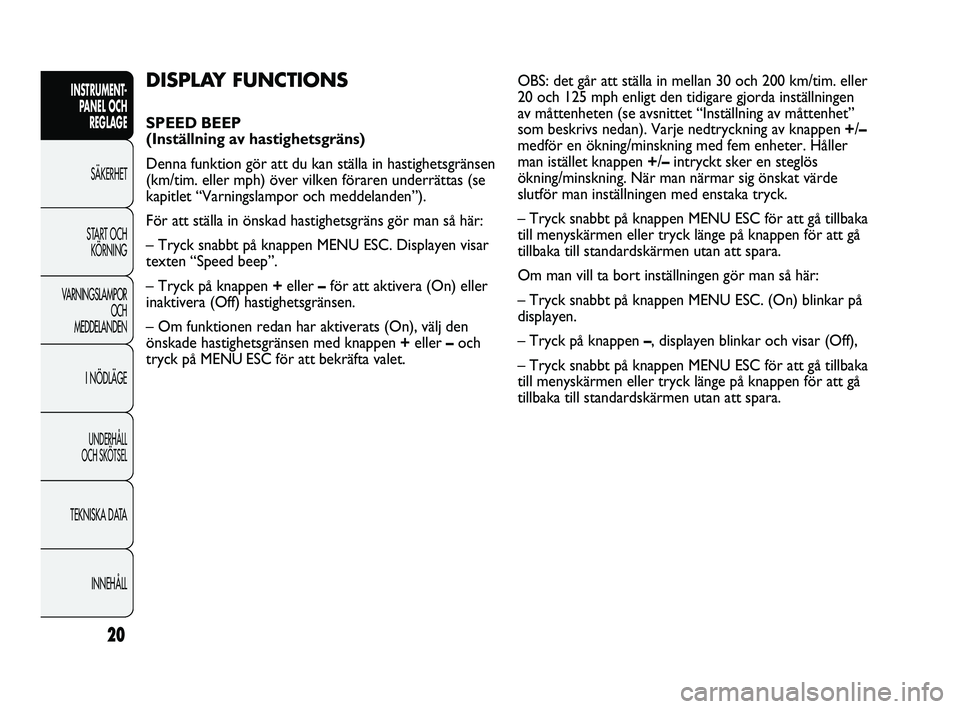

DISPLAY FUNCTIONS
SPEED BEEP
(Inställning av hastighetsgräns)
Denna funktion gör att du kan ställa in hastighetsgränsen
(km/tim. eller mph) över vilken föraren underrättas (se
kapitlet “Varningslampor och meddelanden”).
För att ställa in önskad hastighetsgräns gör man så här:
– Tryck snabbt på knappen MENU ESC. Displayen visar
texten “Speed beep”.
– Tryck på knappen +eller –för att aktivera (On) eller
inaktivera (Off) hastighetsgränsen.
– Om funktionen redan har aktiverats (On), välj den
önskade hastighetsgränsen med knappen +eller –och
tryck på MENU ESC för att bekräfta valet.OBS: det går att ställa in mellan 30 och 200 km/tim. eller
20 och 125 mph enligt den tidigare gjorda inställningen
av måttenheten (se avsnittet “Inställning av måttenhet”
som beskrivs nedan). Varje nedtryckning av knappen +/–
medför en ökning/minskning med fem enheter. Håller
man istället knappen +/–intryckt sker en steglös
ökning/minskning. När man närmar sig önskat värde
slutför man inställningen med enstaka tryck.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller tryck länge på knappen för att gå
tillbaka till standardskärmen utan att spara.
Om man vill ta bort inställningen gör man så här:
– Tryck snabbt på knappen MENU ESC. (On) blinkar på
displayen.
– Tryck på knappen –, displayen blinkar och visar (Off),
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller tryck länge på knappen för att gå
tillbaka till standardskärmen utan att spara.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 20

21
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.
ON/DATA TRIP B (Aktivering av Trip B)
Med denna funktion kan du kan aktivera (On) eller
inaktivera (Off) visningen av Trip B (deltrippmätare).
För ytterligare information, se avsnittet “Färddator”.
För att aktivera/inaktivera visningen gör man så här:
– Tryck snabbt på knappen MENU ESC. (On) eller (Off)
blinkar på displayen enligt den tidigare gjorda
inställningen.
– Tryck på knappen +eller –för att välja,
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå

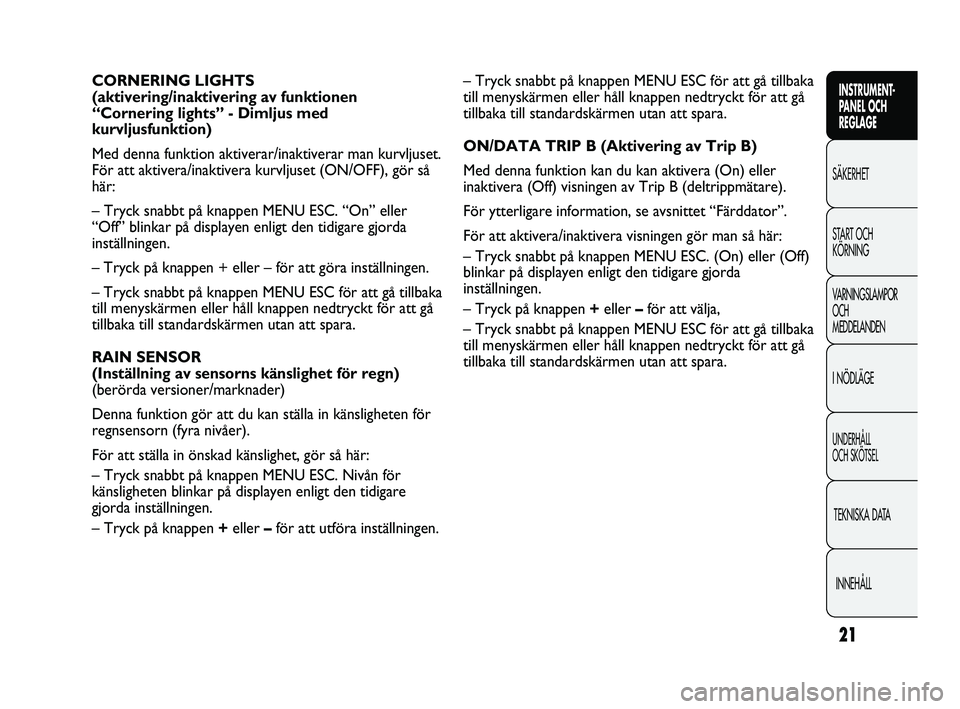

tillbaka till standardskärmen utan att spara. CORNERING LIGHTS
(aktivering/inaktivering av funktionen
“Cornering lights” - Dimljus med
kurvljusfunktion)
Med denna funktion aktiverar/inaktiverar man kurvljuset.
För att aktivera/inaktivera kurvljuset (ON/OFF), gör så
här:
– Tryck snabbt på knappen MENU ESC. “On” eller
“Off” blinkar på displayen enligt den tidigare gjorda
inställningen.
– Tryck på knappen + eller – för att göra inställningen.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.
RAIN SENSOR
(Inställning av sensorns känslighet för regn)
(berörda versioner/marknader)
Denna funktion gör att du kan ställa in känsligheten för
regnsensorn (fyra nivåer).
För att ställa in önskad känslighet, gör så här:
– Tryck snabbt på knappen MENU ESC. Nivån för
känsligheten blinkar på displayen enligt den tidigare
gjorda inställningen.
– Tryck på knappen +eller –för att utföra inställningen.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 21

22
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
ADJUST TIME (Inställning av klockan)
Denna funktion gör att du kan ställa klockan med hjälp
av två undermenyer, “Time” och “Mode”.
För att utföra inställningen gör man så här:
– Tryck snabbt på knappen MENU ESC. Displayen visar
de två undermenyerna “Time” och “Mode”.
– Tryck på knappen +eller –för att flytta dig mellan de
två undermenyerna,
– Efter att undermenyn som ska ändras har valts, tryck
snabbt på knappen MENU ESC.
– Om du väljer undermenyn “Time”: tryck snabbt på
knappen MENU ESC. “Timmarna” blinkar på displayen.
– Tryck på knappen +eller –för att utföra inställningen.– Tryck snabbt på knappen MENU ESC. “Minuterna”
blinkar på displayen.
– Tryck på knappen +eller –för att utföra inställningen.
– Om du väljer undermenyn “Mode”: tryck snabbt på
knappen MENU ESC. Visningsläget blinkar på displayen.
– Tryck på knappen +eller –för att välja läget “24h”
eller “12h”.
Efter att inställningen har slutförts, tryck snabbt på
knappen MENU ESC för att gå tillbaka till undermenyn
eller tryck länge på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
– Tryck länge på knappen MENU ESC för att gå tillbaka
till standardskärmen eller huvudmenyn beroende på var
i menyn du befinner dig.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 22

23
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

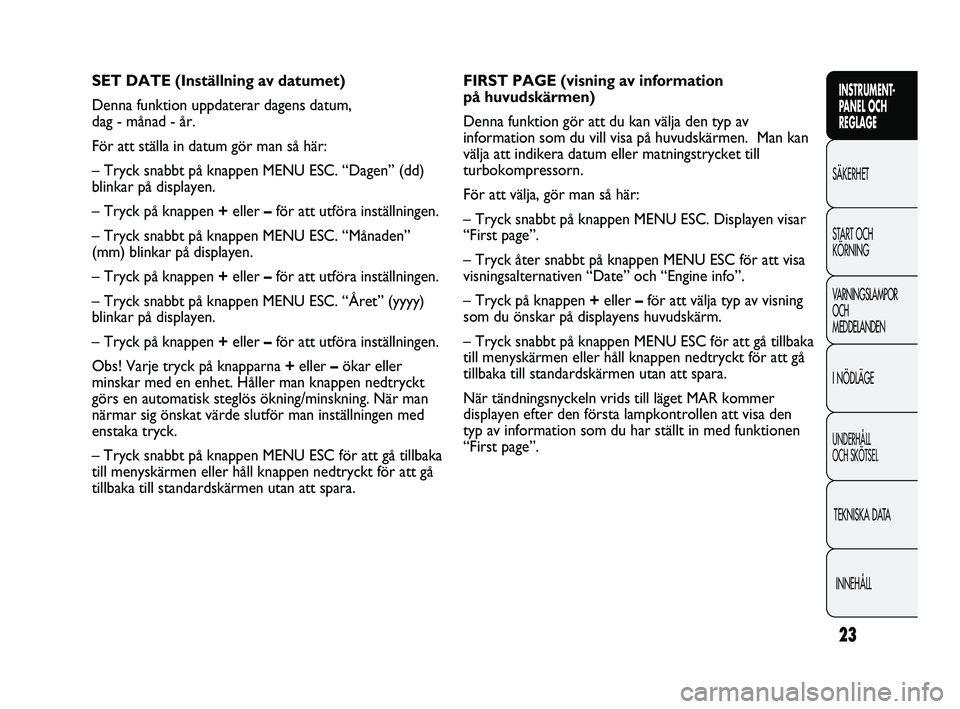

FIRST PAGE (visning av information
på huvudskärmen)
Denna funktion gör att du kan välja den typ av
information som du vill visa på huvudskärmen. Man kan
välja att indikera datum eller matningstrycket till
turbokompressorn.
För att välja, gör man så här:
– Tryck snabbt på knappen MENU ESC. Displayen visar
“First page”.
– Tryck åter snabbt på knappen MENU ESC för att visa
visningsalternativen “Date” och “Engine info”.
– Tryck på knappen +eller –för att välja typ av visning
som du önskar på displayens huvudskärm.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.
När tändningsnyckeln vrids till läget MAR kommer
displayen efter den första lampkontrollen att visa den
typ av information som du har ställt in med funktionen
“First page”. SET DATE (Inställning av datumet)
Denna funktion uppdaterar dagens datum,
dag - månad - år.
För att ställa in datum gör man så här:
– Tryck snabbt på knappen MENU ESC. “Dagen” (dd)
blinkar på displayen.
– Tryck på knappen +eller –för att utföra inställningen.
– Tryck snabbt på knappen MENU ESC. “Månaden”
(mm) blinkar på displayen.
– Tryck på knappen +eller –för att utföra inställningen.
– Tryck snabbt på knappen MENU ESC. “Året” (yyyy)
blinkar på displayen.
– Tryck på knappen +eller –för att utföra inställningen.
Obs! Varje tryck på knapparna +eller –ökar eller
minskar med en enhet. Håller man knappen nedtryckt
görs en automatisk steglös ökning/minskning. När man
närmar sig önskat värde slutför man inställningen med
enstaka tryck.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 23

24
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

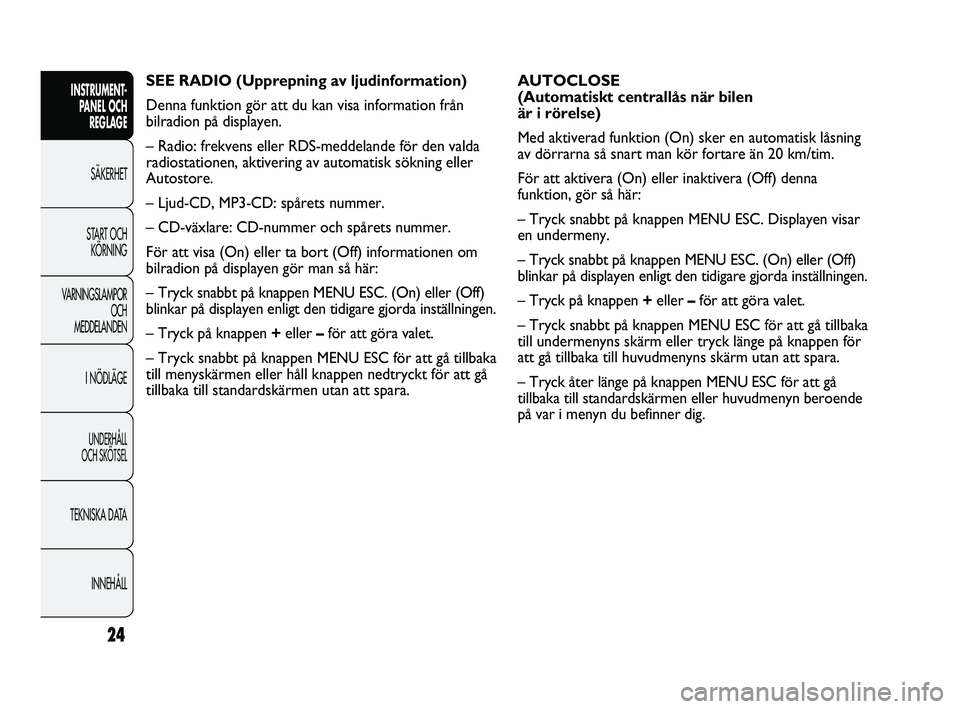

AUTOCLOSE
(Automatiskt centrallås när bilen
är i rörelse)
Med aktiverad funktion (On) sker en automatisk låsning
av dörrarna så snart man kör fortare än 20 km/tim.
För att aktivera (On) eller inaktivera (Off) denna
funktion, gör så här:
– Tryck snabbt på knappen MENU ESC. Displayen visar
en undermeny.
– Tryck snabbt på knappen MENU ESC. (On) eller (Off)
blinkar på displayen enligt den tidigare gjorda inställningen.
– Tryck på knappen +eller –för att göra valet.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till undermenyns skärm eller tryck länge på knappen för
att gå tillbaka till huvudmenyns skärm utan att spara.
– Tryck åter länge på knappen MENU ESC för att gå
tillbaka till standardskärmen eller huvudmenyn beroende
på var i menyn du befinner dig. SEE RADIO (Upprepning av ljudinformation)
Denna funktion gör att du kan visa information från
bilradion på displayen.
– Radio: frekvens eller RDS-meddelande för den valda
radiostationen, aktivering av automatisk sökning eller
Autostore.
– Ljud-CD, MP3-CD: spårets nummer.
– CD-växlare: CD-nummer och spårets nummer.
För att visa (On) eller ta bort (Off) informationen om
bilradion på displayen gör man så här:
– Tryck snabbt på knappen MENU ESC. (On) eller (Off)
blinkar på displayen enligt den tidigare gjorda inställningen.
– Tryck på knappen +eller –för att göra valet.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 24

25
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

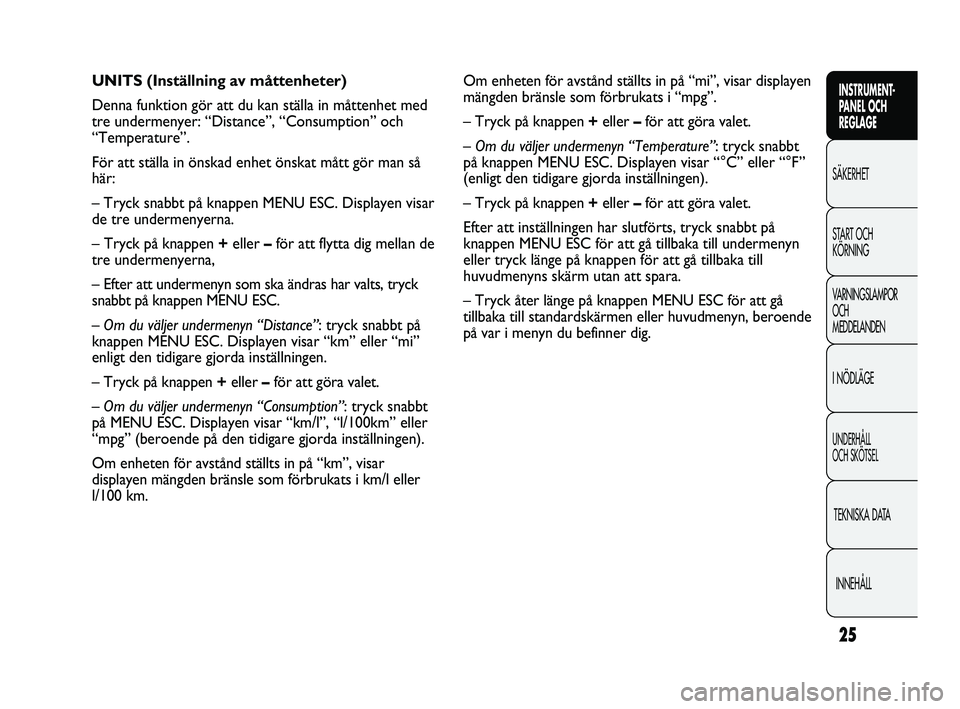

Om enheten för avstånd ställts in på “mi”, visar displayen
mängden bränsle som förbrukats i “mpg”.
– Tryck på knappen +eller –för att göra valet.
– Om du väljer undermenyn “Temperature”: tryck snabbt
på knappen MENU ESC. Displayen visar “°C” eller “°F”
(enligt den tidigare gjorda inställningen).
– Tryck på knappen +eller –för att göra valet.
Efter att inställningen har slutförts, tryck snabbt på
knappen MENU ESC för att gå tillbaka till undermenyn
eller tryck länge på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
– Tryck åter länge på knappen MENU ESC för att gå
tillbaka till standardskärmen eller huvudmenyn, beroende
på var i menyn du befinner dig. UNITS (Inställning av måttenheter)
Denna funktion gör att du kan ställa in måttenhet med
tre undermenyer: “Distance”, “Consumption” och
“Temperature”.
För att ställa in önskad enhet önskat mått gör man så
här:
– Tryck snabbt på knappen MENU ESC. Displayen visar
de tre undermenyerna.
– Tryck på knappen +eller –för att flytta dig mellan de
tre undermenyerna,
– Efter att undermenyn som ska ändras har valts, tryck
snabbt på knappen MENU ESC.
– Om du väljer undermenyn “Distance”: tryck snabbt på
knappen MENU ESC. Displayen visar “km” eller “mi”
enligt den tidigare gjorda inställningen.
– Tryck på knappen +eller –för att göra valet.
– Om du väljer undermenyn “Consumption”: tryck snabbt
på MENU ESC. Displayen visar “km/l”, “l/100km” eller
“mpg” (beroende på den tidigare gjorda inställningen).
Om enheten för avstånd ställts in på “km”, visar
displayen mängden bränsle som förbrukats i km/l eller
l/100 km.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 25

26
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

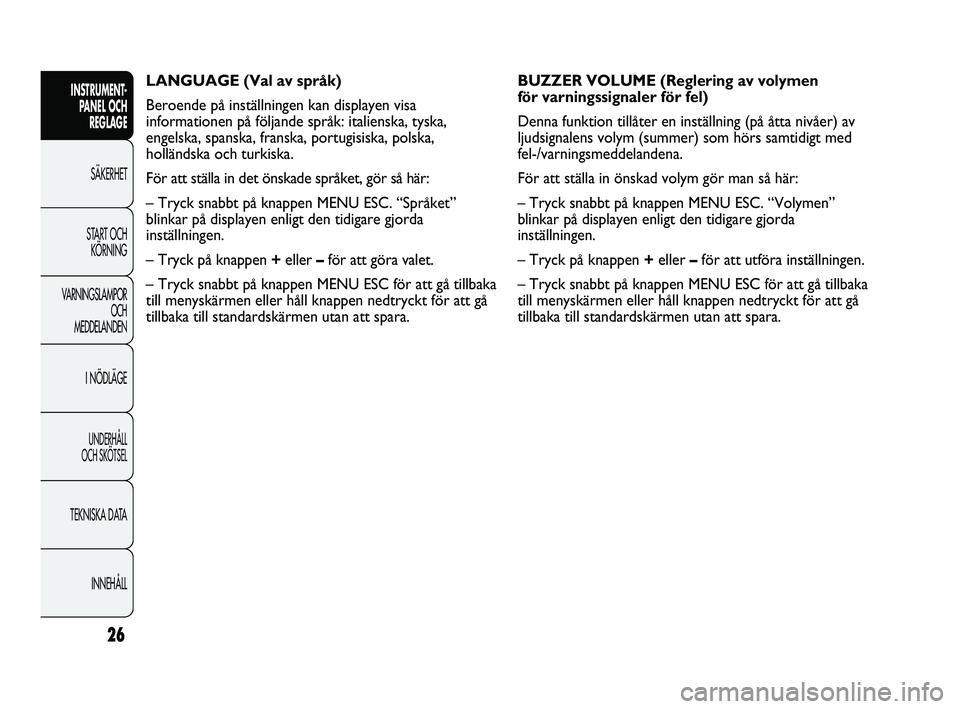

LANGUAGE (Val av språk)
Beroende på inställningen kan displayen visa
informationen på följande språk: italienska, tyska,
engelska, spanska, franska, portugisiska, polska,
holländska och turkiska.
För att ställa in det önskade språket, gör så här:
– Tryck snabbt på knappen MENU ESC. “Språket”
blinkar på displayen enligt den tidigare gjorda
inställningen.
– Tryck på knappen +eller –för att göra valet.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.BUZZER VOLUME (Reglering av volymen
för varningssignaler för fel)
Denna funktion tillåter en inställning (på åtta nivåer) av
ljudsignalens volym (summer) som hörs samtidigt med
fel-/varningsmeddelandena.
För att ställa in önskad volym gör man så här:
– Tryck snabbt på knappen MENU ESC. “Volymen”
blinkar på displayen enligt den tidigare gjorda
inställningen.
– Tryck på knappen +eller –för att utföra inställningen.
– Tryck snabbt på knappen MENU ESC för att gå tillbaka
till menyskärmen eller håll knappen nedtryckt för att gå
tillbaka till standardskärmen utan att spara.
001-028SW PUNTO Abarth 1ed 30-03-2012 8:59 Pagina 26
