Abarth Punto 2012 Drift- och underhållshandbok (in Swedish)

37
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

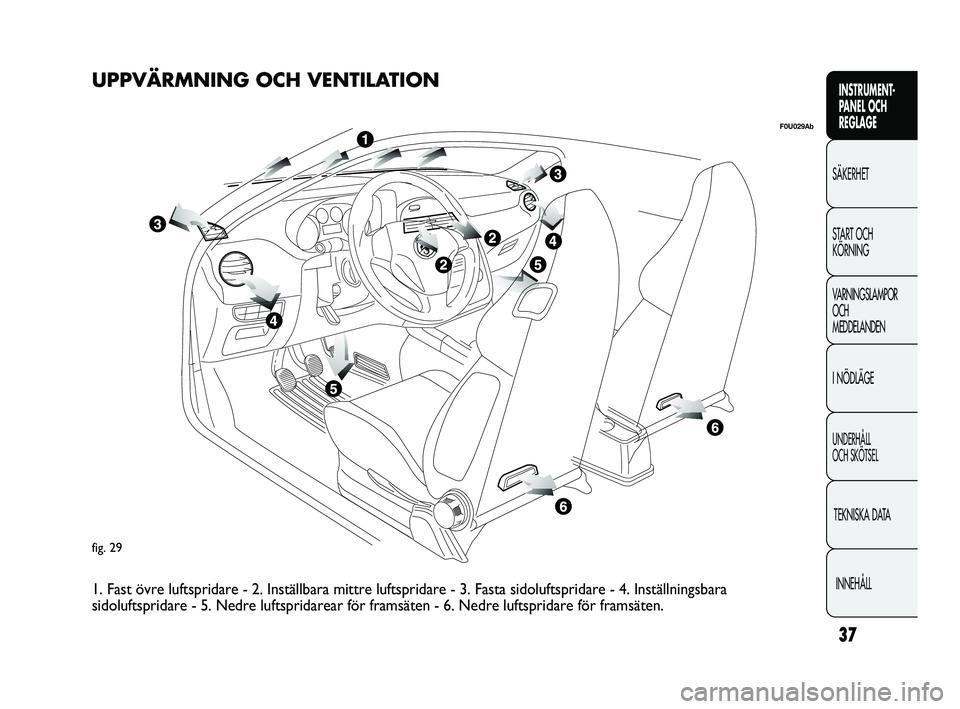

fig. 29
F0U029Ab
UPPVÄRMNING OCH VENTILATION
1. Fast övre luftspridare - 2. Inställbara mittre luftspridare - 3. Fasta sidoluftspridare - 4. Inställningsbara
sidoluftspridare - 5. Nedre luftspridarear för framsäten - 6. Nedre luftspridare för framsäten.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 37

38
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
F0U0030Abfig. 31
F0U032Abfig. 30F0U031Abfig. 32

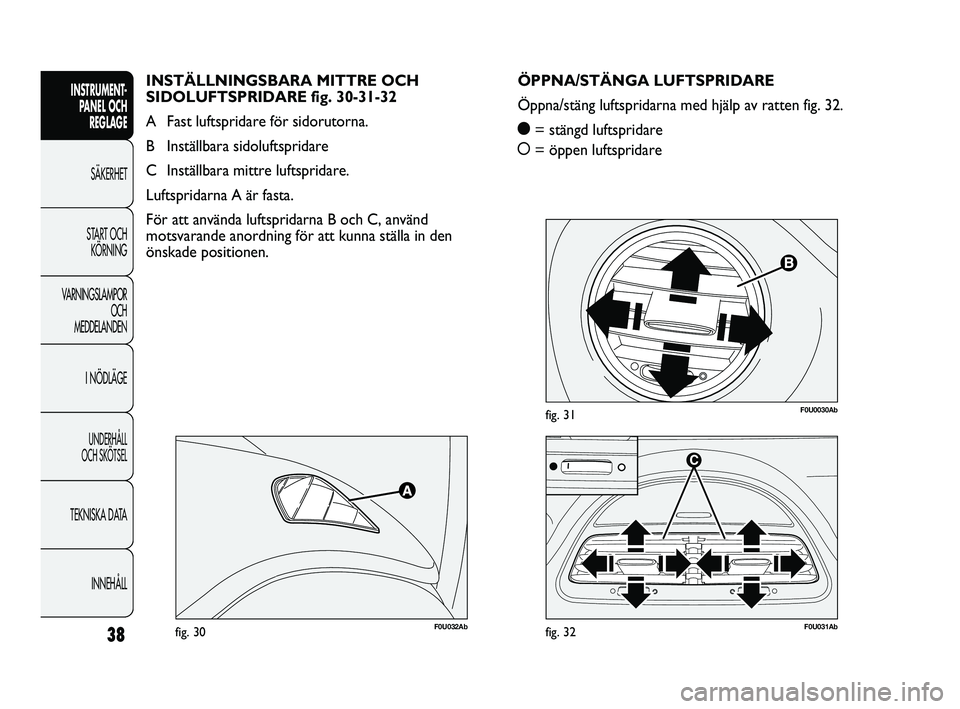

ÖPPNA/STÄNGA LUFTSPRIDARE
Öppna/stäng luftspridarna med hjälp av ratten fig. 32.
ç= stängd luftspridare
å= öppen luftspridare INSTÄLLNINGSBARA MITTRE OCH
SIDOLUFTSPRIDARE fig. 30-31-32
A Fast luftspridare för sidorutorna.
B Inställbara sidoluftspridare
C Inställbara mittre luftspridare.
Luftspridarna A är fasta.
För att använda luftspridarna B och C, använd
motsvarande anordning för att kunna ställa in den
önskade positionen.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 38

39
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

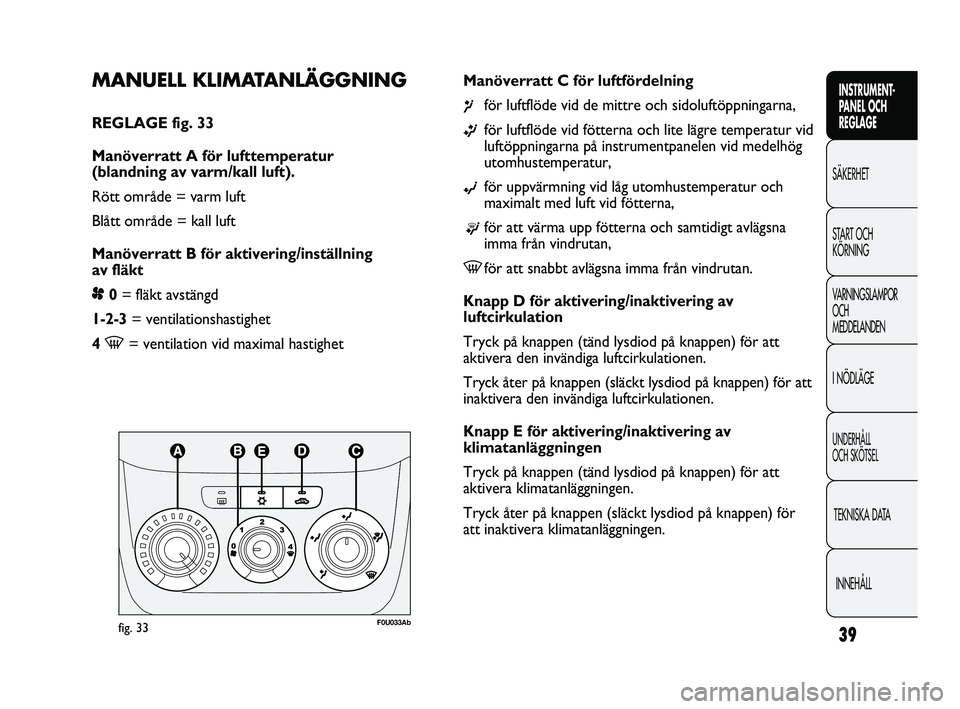

MANUELL KLIMATANLÄGGNING
REGLAGE fig. 33
Manöverratt A för lufttemperatur
(blandning av varm/kall luft).
Rött område = varm luft
Blått område = kall luft
Manöverratt B för aktivering/inställning
av fläkt
p0= fläkt avstängd
1-2-3= ventilationshastighet
4
-= ventilation vid maximal hastighetManöverratt C för luftfördelning
¶för luftflöde vid de mittre och sidoluftöppningarna,
ßför luftflöde vid fötterna och lite lägre temperatur vid
luftöppningarna på instrumentpanelen vid medelhög
utomhustemperatur,
©för uppvärmning vid låg utomhustemperatur och
maximalt med luft vid fötterna,
®för att värma upp fötterna och samtidigt avlägsna
imma från vindrutan,
-för att snabbt avlägsna imma från vindrutan.
Knapp D för aktivering/inaktivering av
luftcirkulation
Tryck på knappen (tänd lysdiod på knappen) för att
aktivera den invändiga luftcirkulationen.
Tryck åter på knappen (släckt lysdiod på knappen) för att
inaktivera den invändiga luftcirkulationen.
Knapp E för aktivering/inaktivering av
klimatanläggningen
Tryck på knappen (tänd lysdiod på knappen) för att
aktivera klimatanläggningen.
Tryck åter på knappen (släckt lysdiod på knappen) för
att inaktivera klimatanläggningen.
fig. 33F0U033Ab
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 39

40
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

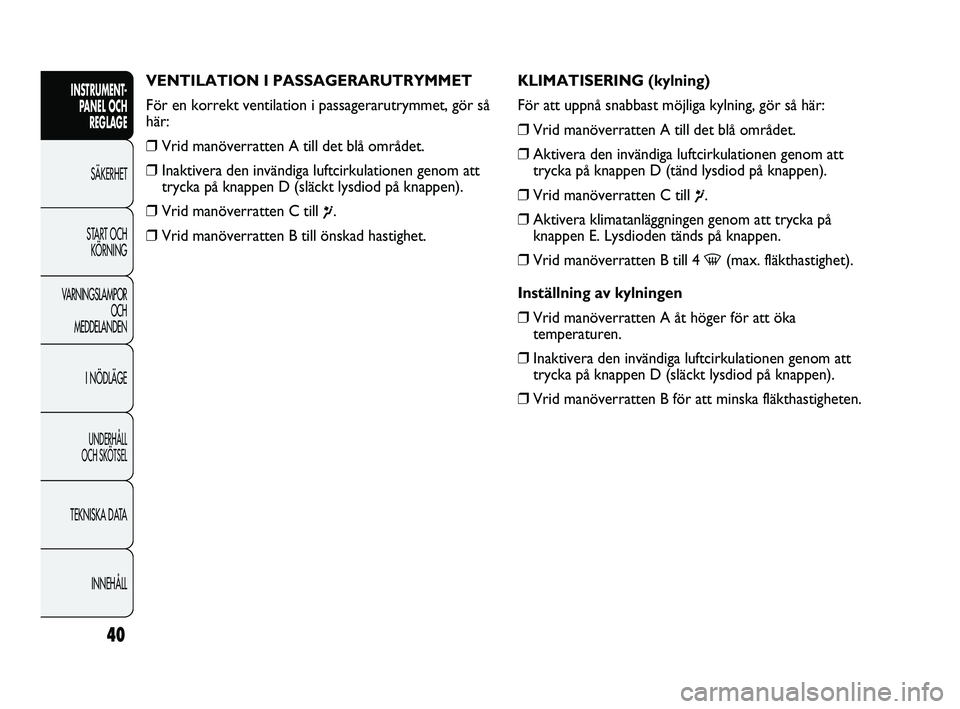

VENTILATION I PASSAGERARUTRYMMET
För en korrekt ventilation i passagerarutrymmet, gör så
här:
❒Vrid manöverratten A till det blå området.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
❒Vrid manöverratten C till
¶.
❒Vrid manöverratten B till önskad hastighet.KLIMATISERING (kylning)
För att uppnå snabbast möjliga kylning, gör så här:
❒Vrid manöverratten A till det blå området.
❒Aktivera den invändiga luftcirkulationen genom att
trycka på knappen D (tänd lysdiod på knappen).
❒Vrid manöverratten C till ¶.
❒Aktivera klimatanläggningen genom att trycka på
knappen E. Lysdioden tänds på knappen.
❒Vrid manöverratten B till 4
-(max. fläkthastighet).
Inställning av kylningen
❒Vrid manöverratten A åt höger för att öka
temperaturen.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
❒Vrid manöverratten B för att minska fläkthastigheten.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 40

41
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

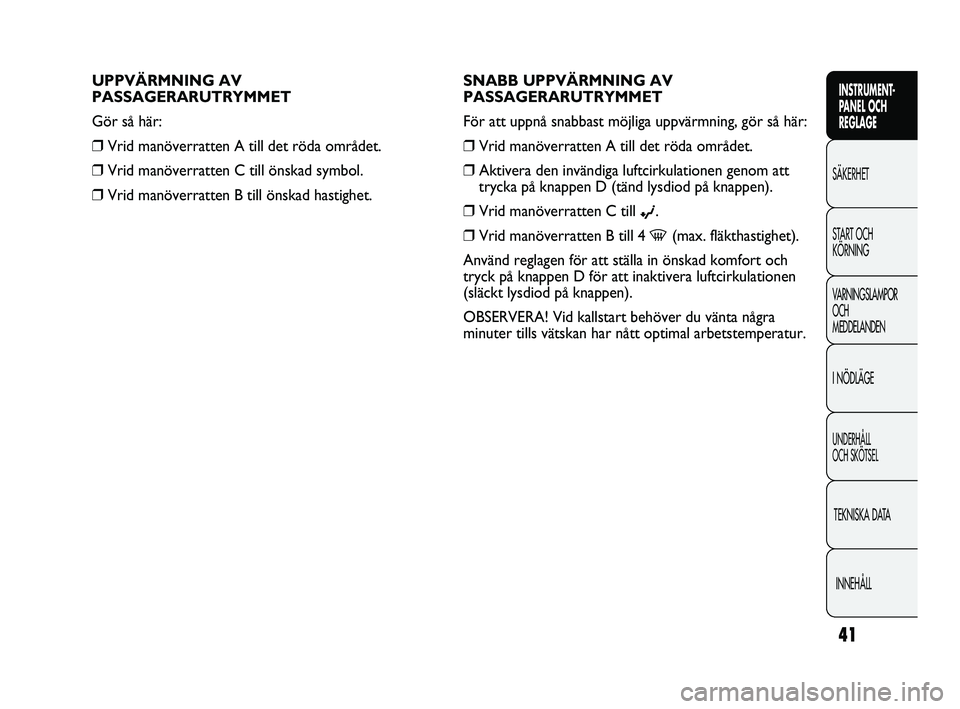

SNABB UPPVÄRMNING AV
PASSAGERARUTRYMMET
För att uppnå snabbast möjliga uppvärmning, gör så här:
❒Vrid manöverratten A till det röda området.
❒Aktivera den invändiga luftcirkulationen genom att
trycka på knappen D (tänd lysdiod på knappen).
❒Vrid manöverratten C till
©.
❒Vrid manöverratten B till 4
-(max. fläkthastighet).
Använd reglagen för att ställa in önskad komfort och
tryck på knappen D för att inaktivera luftcirkulationen
(släckt lysdiod på knappen).
OBSERVERA! Vid kallstart behöver du vänta några
minuter tills vätskan har nått optimal arbetstemperatur. UPPVÄRMNING AV
PASSAGERARUTRYMMET
Gör så här:
❒Vrid manöverratten A till det röda området.
❒Vrid manöverratten C till önskad symbol.
❒Vrid manöverratten B till önskad hastighet.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 41

42
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

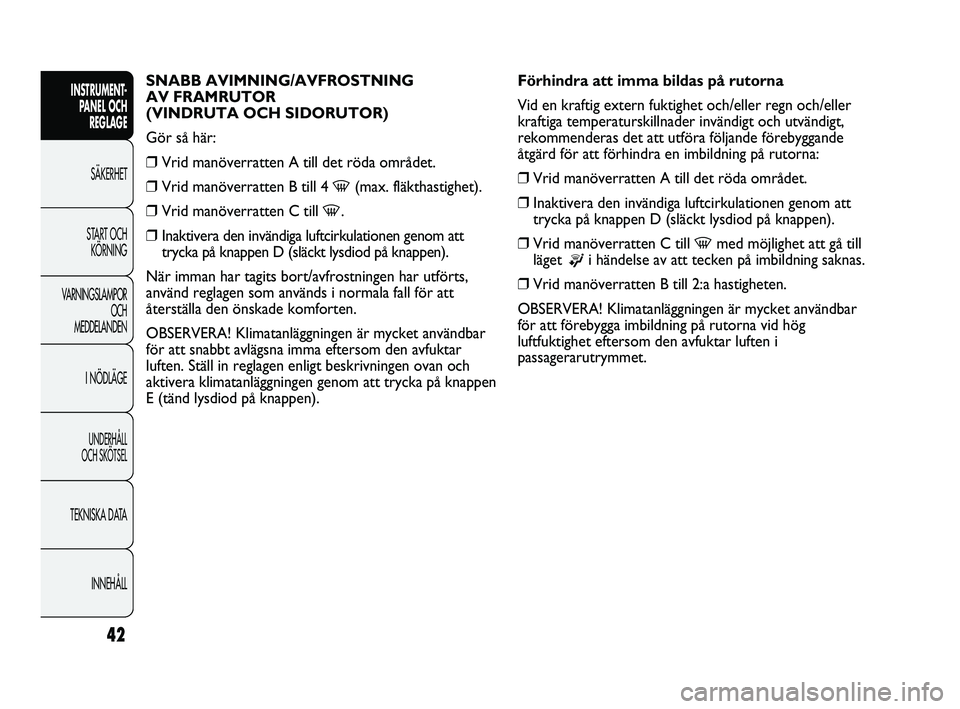

SNABB AVIMNING/AVFROSTNING
AV FRAMRUTOR
(VINDRUTA OCH SIDORUTOR)
Gör så här:
❒Vrid manöverratten A till det röda området.
❒Vrid manöverratten B till 4
-(max. fläkthastighet).
❒Vrid manöverratten C till
-.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
När imman har tagits bort/avfrostningen har utförts,
använd reglagen som används i normala fall för att
återställa den önskade komforten.
OBSERVERA! Klimatanläggningen är mycket användbar
för att snabbt avlägsna imma eftersom den avfuktar
luften. Ställ in reglagen enligt beskrivningen ovan och
aktivera klimatanläggningen genom att trycka på knappen
E (tänd lysdiod på knappen).Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn och/eller
kraftiga temperaturskillnader invändigt och utvändigt,
rekommenderas det att utföra följande förebyggande
åtgärd för att förhindra en imbildning på rutorna:
❒Vrid manöverratten A till det röda området.
❒Inaktivera den invändiga luftcirkulationen genom att
trycka på knappen D (släckt lysdiod på knappen).
❒Vrid manöverratten C till
-med möjlighet att gå till
läget
®i händelse av att tecken på imbildning saknas.
❒Vrid manöverratten B till 2:a hastigheten.
OBSERVERA! Klimatanläggningen är mycket användbar
för att förebygga imbildning på rutorna vid hög
luftfuktighet eftersom den avfuktar luften i
passagerarutrymmet.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 42

43
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

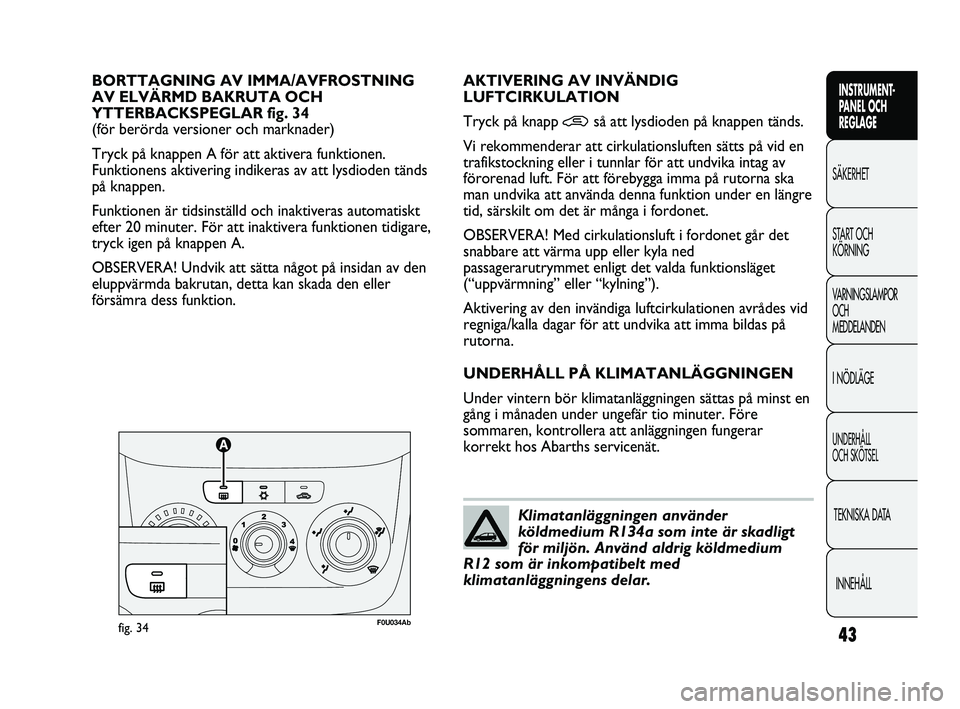

BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH
YTTERBACKSPEGLAR fig. 34
(för berörda versioner och marknader)
Tryck på knappen A för att aktivera funktionen.
Funktionens aktivering indikeras av att lysdioden tänds
på knappen.
Funktionen är tidsinställd och inaktiveras automatiskt
efter 20 minuter. För att inaktivera funktionen tidigare,
tryck igen på knappen A.
OBSERVERA! Undvik att sätta något på insidan av den
eluppvärmda bakrutan, detta kan skada den eller
försämra dess funktion.AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knapp
•så att lysdioden på knappen tänds.
Vi rekommenderar att cirkulationsluften sätts på vid en
trafikstockning eller i tunnlar för att undvika intag av
förorenad luft. För att förebygga imma på rutorna ska
man undvika att använda denna funktion under en längre
tid, särskilt om det är många i fordonet.
OBSERVERA! Med cirkulationsluft i fordonet går det
snabbare att värma upp eller kyla ned
passagerarutrymmet enligt det valda funktionsläget
(“uppvärmning” eller “kylning”).
Aktivering av den invändiga luftcirkulationen avrådes vid
regniga/kalla dagar för att undvika att imma bildas på
rutorna.
UNDERHÅLL PÅ KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst en
gång i månaden under ungefär tio minuter. Före
sommaren, kontrollera att anläggningen fungerar
korrekt hos Abarths servicenät.
Klimatanläggningen använder
köldmedium R134a som inte är skadligt
för miljön. Använd aldrig köldmedium
R12 som är inkompatibelt med
klimatanläggningens delar.
fig. 34F0U034Ab
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 43

44
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
D Knapp för aktivering av MAX DEF-funktionen
(snabb avfrostning/avimning av framrutor)
E Knapp för aktivering/inaktivering av eluppvärmd
bakruta
F knapp som aktiverar MONO-funktionen
(samordning av inställda temperaturer) och knapp
som reglerar temperaturen för passagerarsida
G Knapp för aktivering/inaktivering av
klimatanläggningen
H Öka/minska
fläkthastigheten
I Knappar för val av luftfördelning
L Knapp för aktivering av AUTO-funktionen
(automatisk funktion) och inställningsratt för
reglering av temperaturen för förarplatsen
M Sensor för innertemperatur
SÄTTA PÅ KLIMATANLÄGGNINGEN
Anläggningen kan sättas på med valfri knapp men vi
rekommenderar att först ställer in önskad värme på
displayen och sedan trycker på AUTO.
Klimatanläggningen kan ställas in på olika temperatur på
förar- respektive passagerarsidan med en maximal
temperaturskillnad på 7 °C.
Klimatanläggningens kompressor fungerar endast när
motorn är igång och utomhustemperaturen är över 4
°C.

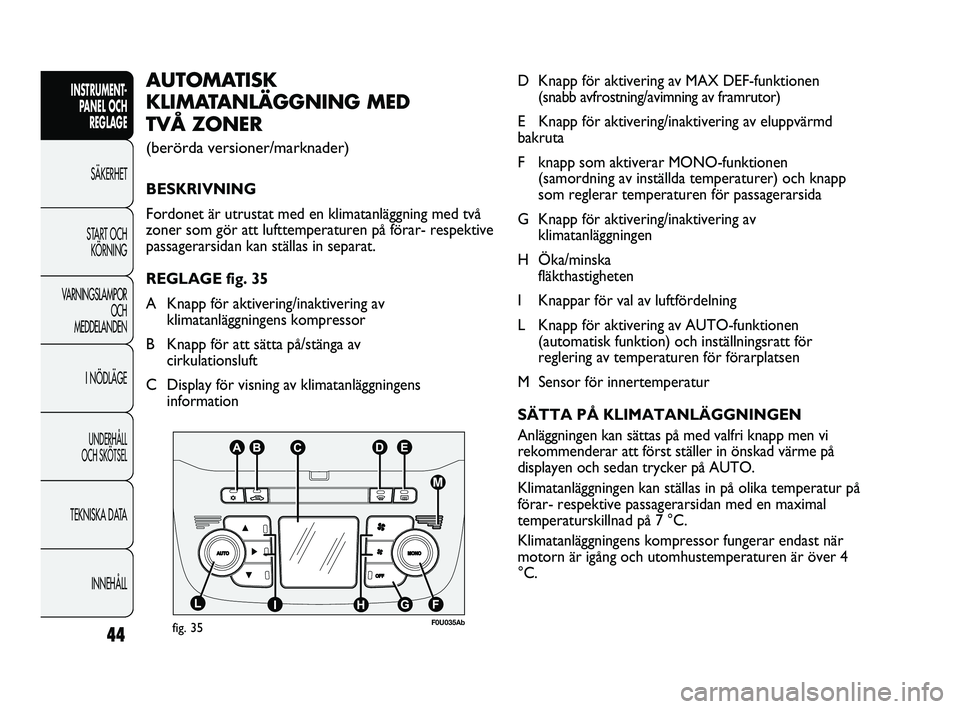

AUTOMATISK
KLIMATANLÄGGNING MED
TVÅ ZONER
(berörda versioner/marknader)
BESKRIVNING
Fordonet är utrustat med en klimatanläggning med två
zoner som gör att lufttemperaturen på förar- respektive
passagerarsidan kan ställas in separat.
REGLAGE fig. 35
A Knapp för aktivering/inaktivering av
klimatanläggningens kompressor
B Knapp för att sätta på/stänga av
cirkulationsluft
C Display för visning av klimatanläggningens
information
fig. 35F0U035Ab
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 44

45
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

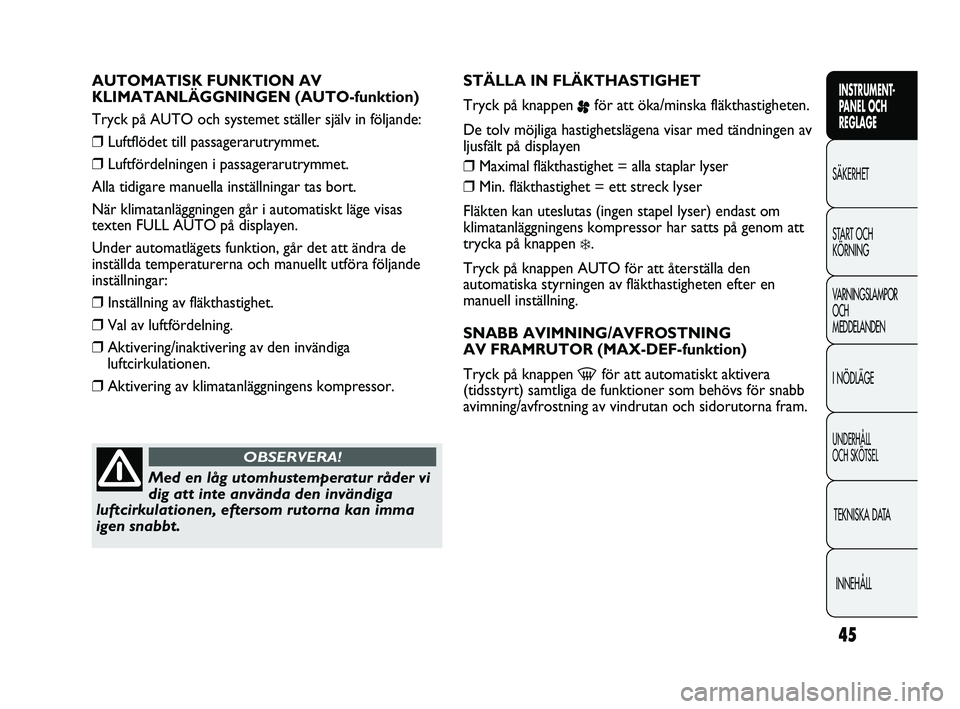

AUTOMATISK FUNKTION AV
KLIMATANLÄGGNINGEN (AUTO-funktion)
Tryck på AUTO och systemet ställer själv in följande:
❒Luftflödet till passagerarutrymmet.
❒Luftfördelningen i passagerarutrymmet.
Alla tidigare manuella inställningar tas bort.
När klimatanläggningen går i automatiskt läge visas
texten FULL AUTO på displayen.
Under automatlägets funktion, går det att ändra de
inställda temperaturerna och manuellt utföra följande
inställningar:
❒Inställning av fläkthastighet.
❒Val av luftfördelning.
❒Aktivering/inaktivering av den invändiga
luftcirkulationen.
❒Aktivering av klimatanläggningens kompressor.STÄLLA IN FLÄKTHASTIGHET
Tryck på knappen
pför att öka/minska fläkthastigheten.
De tolv möjliga hastighetslägena visar med tändningen av
ljusfält på displayen
❒Maximal fläkthastighet = alla staplar lyser
❒Min. fläkthastighet = ett streck lyser
Fläkten kan uteslutas (ingen stapel lyser) endast om
klimatanläggningens kompressor har satts på genom att
trycka på knappen
❄.
Tryck på knappen AUTO för att återställa den
automatiska styrningen av fläkthastigheten efter en
manuell inställning.
SNABB AVIMNING/AVFROSTNING
AV FRAMRUTOR (MAX-DEF-funktion)
Tryck på knappen
-för att automatiskt aktivera
(tidsstyrt) samtliga de funktioner som behövs för snabb
avimning/avfrostning av vindrutan och sidorutorna fram.
Med en låg utomhustemperatur råder vi
dig att inte använda den invändiga
luftcirkulationen, eftersom rutorna kan imma
igen snabbt.
OBSERVERA!
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 45

46
INSTRUMENT-
PANEL OCH
REGLAGE
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

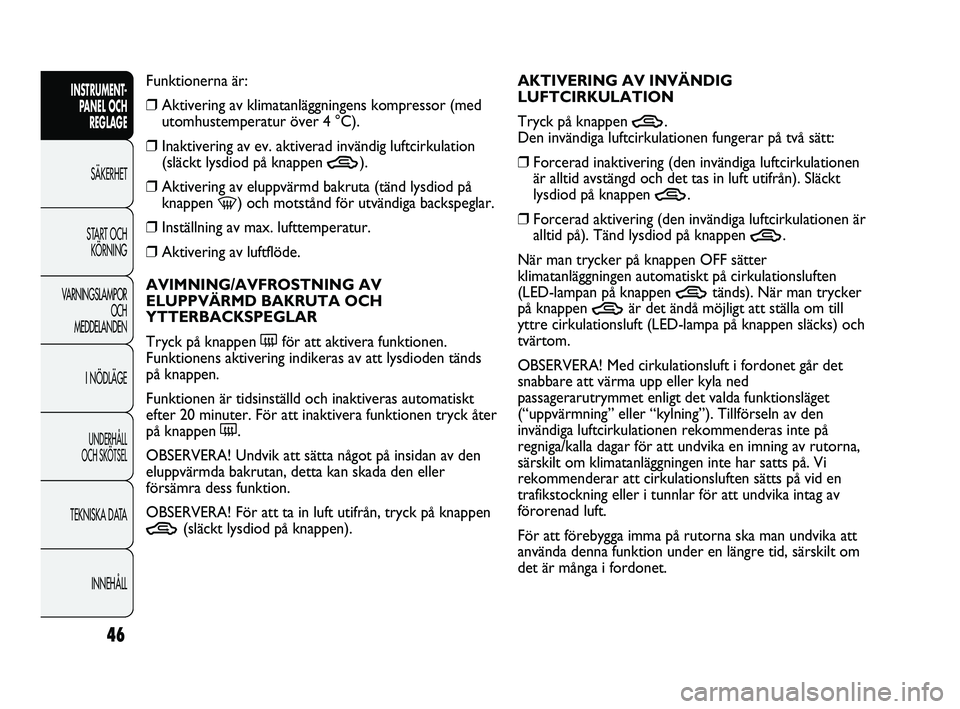

Funktionerna är:
❒Aktivering av klimatanläggningens kompressor (med
utomhustemperatur över 4 °C).
❒Inaktivering av ev. aktiverad invändig luftcirkulation
(släckt lysdiod på knappen
T).
❒Aktivering av eluppvärmd bakruta (tänd lysdiod på
knappen
-) och motstånd för utvändiga backspeglar.
❒Inställning av max. lufttemperatur.
❒Aktivering av luftflöde.
AVIMNING/AVFROSTNING AV
ELUPPVÄRMD BAKRUTA OCH
YTTERBACKSPEGLAR
Tryck på knappen (för att aktivera funktionen.
Funktionens aktivering indikeras av att lysdioden tänds
på knappen.
Funktionen är tidsinställd och inaktiveras automatiskt
efter 20 minuter. För att inaktivera funktionen tryck åter
på knappen (.
OBSERVERA! Undvik att sätta något på insidan av den
eluppvärmda bakrutan, detta kan skada den eller
försämra dess funktion.
OBSERVERA! För att ta in luft utifrån, tryck på knappen
T(släckt lysdiod på knappen).AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Tryck på knappen
T.
Den invändiga luftcirkulationen fungerar på två sätt:
❒Forcerad inaktivering (den invändiga luftcirkulationen
är alltid avstängd och det tas in luft utifrån). Släckt
lysdiod på knappen
T.
❒Forcerad aktivering (den invändiga luftcirkulationen är
alltid på). Tänd lysdiod på knappen
T.
När man trycker på knappen OFF sätter
klimatanläggningen automatiskt på cirkulationsluften
(LED-lampan på knappen
Ttänds). När man trycker
på knappen
Tär det ändå möjligt att ställa om till
yttre cirkulationsluft (LED-lampa på knappen släcks) och
tvärtom.
OBSERVERA! Med cirkulationsluft i fordonet går det
snabbare att värma upp eller kyla ned
passagerarutrymmet enligt det valda funktionsläget
(“uppvärmning” eller “kylning”). Tillförseln av den
invändiga luftcirkulationen rekommenderas inte på
regniga/kalla dagar för att undvika en imning av rutorna,
särskilt om klimatanläggningen inte har satts på. Vi
rekommenderar att cirkulationsluften sätts på vid en
trafikstockning eller i tunnlar för att undvika intag av
förorenad luft.
För att förebygga imma på rutorna ska man undvika att
använda denna funktion under en längre tid, särskilt om
det är många i fordonet.
029-068SW PUNTO Abarth 1ed 30-03-2012 9:03 Pagina 46
