Abarth Punto 2012 Libretto Uso Manutenzione (in Italian)

57
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

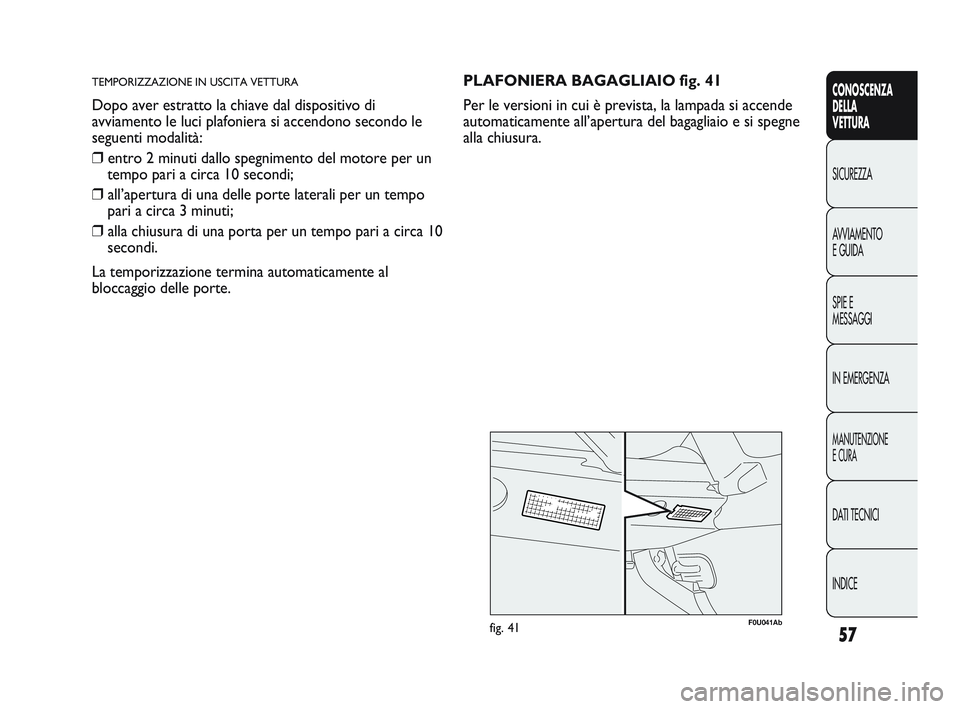

TEMPORIZZAZIONE IN USCITA VETTURA
Dopo aver estratto la chiave dal dispositivo di
avviamento le luci plafoniera si accendono secondo le
seguenti modalità:
❒ entro 2 minuti dallo spegnimento del motore per un
tempo pari a circa 10 secondi;
❒ all’apertura di una delle porte laterali per un tempo
pari a circa 3 minuti;
❒ alla chiusura di una porta per un tempo pari a circa 10
secondi.
La temporizzazione termina automaticamente al
bloccaggio delle porte.
F0U041Abfig. 41
PLAFONIERA BAGAGLIAIO fig. 41
Per le versioni in cui è prevista, la lampada si accende
automaticamente all’apertura del bagagliaio e si spegne
alla chiusura.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 57

58
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U043Abfig. 43F0U044Abfig. 44

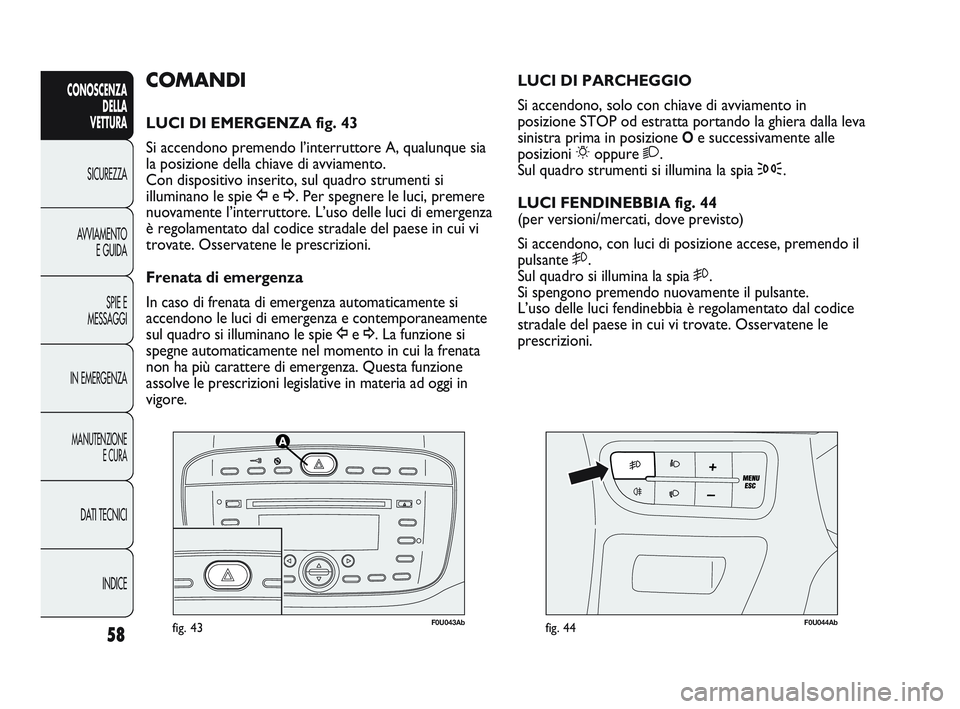

LUCI DI PARCHEGGIO
Si accendono, solo con chiave di avviamento in
posizione STOP od estratta portando la ghiera dalla leva
sinistra prima in posizione
Oe successivamente alle
posizioni 6oppure 2.
Sul quadro strumenti si illumina la spia 3.
LUCI FENDINEBBIA fig. 44
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione accese, premendo il
pulsante 5.
Sul quadro si illumina la spia 5.
Si spengono premendo nuovamente il pulsante.
L’uso delle luci fendinebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.
COMANDI
LUCI DI EMERGENZA fig. 43
Si accendono premendo l’interruttore A, qualunque sia
la posizione della chiave di avviamento.
Con dispositivo inserito, sul quadro strumenti si
illuminano le spie Îe ¥ . Per spegnere le luci, premere
nuovamente l’interruttore. L’uso delle luci di emergenza
è regolamentato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata di emergenza automaticamente si
accendono le luci di emergenza e contemporaneamente
sul quadro si illuminano le spie Îe ¥ . La funzione si
spegne automaticamente nel momento in cui la frenata
non ha più carattere di emergenza. Questa funzione
assolve le prescrizioni legislative in materia ad oggi in
vigore.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 58

59
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U046Abfig. 46
F0U045Abfig. 45

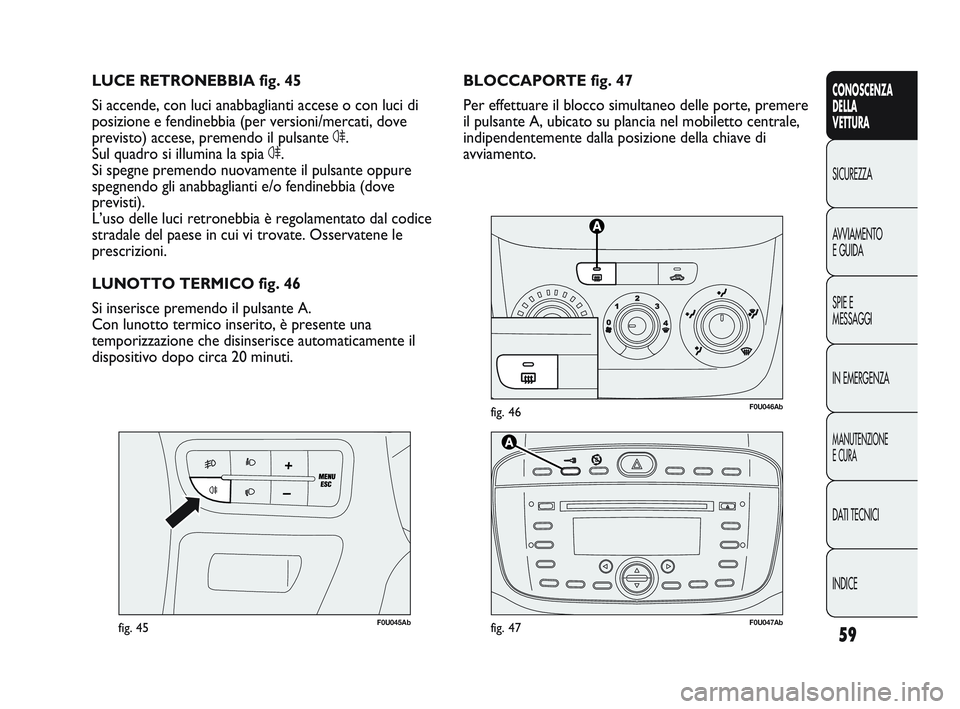

BLOCCAPORTE fig. 47
Per effettuare il blocco simultaneo delle porte, premere
il pulsante A, ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della chiave di
avviamento.
LUCE RETRONEBBIA fig. 45
Si accende, con luci anabbaglianti accese o con luci di
posizione e fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante
4.
Sul quadro si illumina la spia 4.
Si spegne premendo nuovamente il pulsante oppure
spegnendo gli anabbaglianti e/o fendinebbia (dove
previsti).
L’uso delle luci retronebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.
LUNOTTO TERMICO fig. 46
Si inserisce premendo il pulsante A.
Con lunotto termico inserito, è presente una
temporizzazione che disinserisce automaticamente il
dispositivo dopo circa 20 minuti.
F0U047Abfig. 47
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 59

60
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

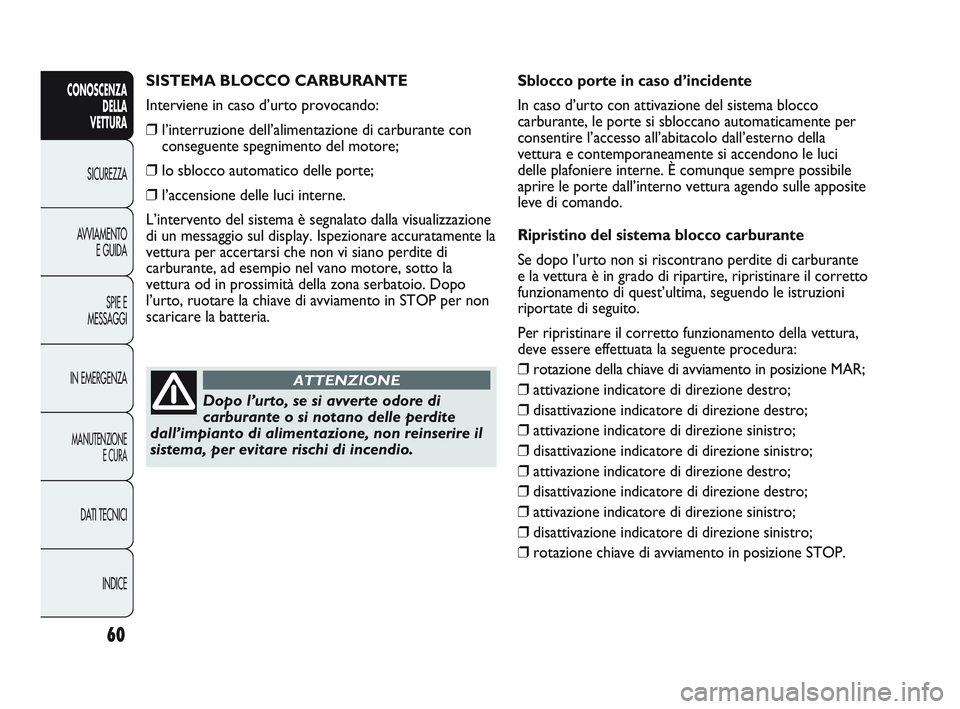

SISTEMA BLOCCO CARBURANTE
Interviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di carburante con
conseguente spegnimento del motore;
❒ lo sblocco automatico delle porte;
❒ l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione
di un messaggio sul display. Ispezionare accuratamente la
vettura per accertarsi che non vi siano perdite di
carburante, ad esempio nel vano motore, sotto la
vettura od in prossimità della zona serbatoio. Dopo
l’urto, ruotare la chiave di avviamento in STOP per non
scaricare la batteria.
Dopo l’urto, se si avverte odore di
carburante o si notano delle perdite
dall’impianto di alimentazione, non reinserire il
sistema, per evitare rischi di incendio.
ATTENZIONE
Sblocco porte in caso d’incidente
In caso d’urto con attivazione del sistema blocco
carburante, le porte si sbloccano automaticamente per
consentire l’accesso all’abitacolo dall’esterno della
vettura e contemporaneamente si accendono le luci
delle plafoniere interne. È comunque sempre possibile
aprire le porte dall’interno vettura agendo sulle apposite
leve di comando.
Ripristino del sistema blocco carburante
Se dopo l’urto non si riscontrano perdite di carburante
e la vettura è in grado di ripartire, ripristinare il corretto
funzionamento di quest’ultima, seguendo le istruzioni
riportate di seguito.
Per ripristinare il corretto funzionamento della vettura,
deve essere effettuata la seguente procedura:
❒ rotazione della chiave di avviamento in posizione MAR;
❒ attivazione indicatore di direzione destro;
❒ disattivazione indicatore di direzione destro;
❒ attivazione indicatore di direzione sinistro;
❒ disattivazione indicatore di direzione sinistro;
❒ attivazione indicatore di direzione destro;
❒ disattivazione indicatore di direzione destro;
❒ attivazione indicatore di direzione sinistro;
❒ disattivazione indicatore di direzione sinistro;
❒ rotazione chiave di avviamento in posizione STOP.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 60

61
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49

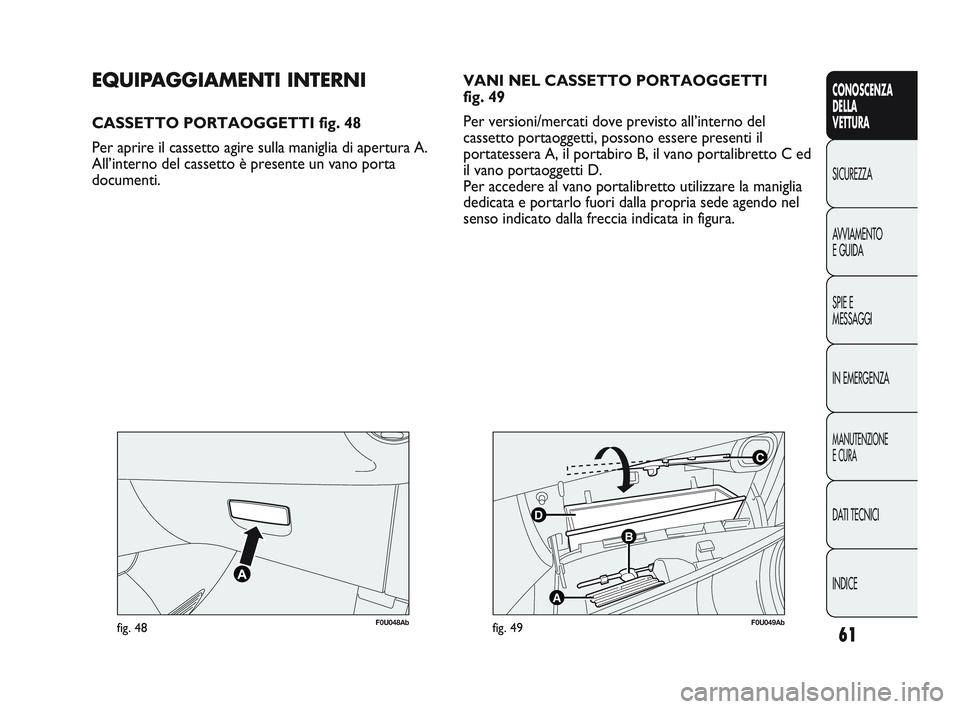

EQUIPAGGIAMENTI INTERNI
CASSETTO PORTAOGGETTI fig. 48
Per aprire il cassetto agire sulla maniglia di apertura A.
All’interno del cassetto è presente un vano porta
documenti. VANI NEL CASSETTO PORTAOGGETTI
fig. 49
Per versioni/mercati dove previsto all’interno del
cassetto portaoggetti, possono essere presenti il
portatessera A, il portabiro B, il vano portalibretto C ed
il vano portaoggetti D.
Per accedere al vano portalibretto utilizzare la maniglia
dedicata e portarlo fuori dalla propria sede agendo nel
senso indicato dalla freccia indicata in figura.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 61

62
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U051Abfig. 50
F0U050Abfig. 51

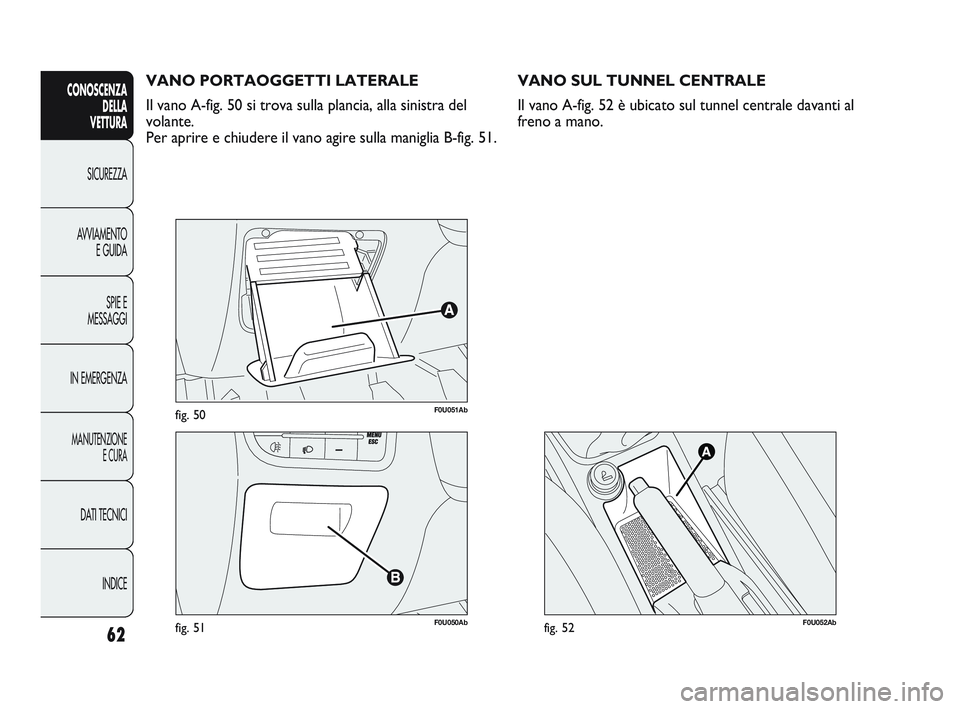

VANO PORTAOGGETTI LATERALE
Il vano A-fig. 50 si trova sulla plancia, alla sinistra del
volante.
Per aprire e chiudere il vano agire sulla maniglia B-fig. 51.
F0U052Abfig. 52
VANO SUL TUNNEL CENTRALE
Il vano A-fig. 52 è ubicato sul tunnel centrale davanti al
freno a mano.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 62

63
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U054Abfig. 54

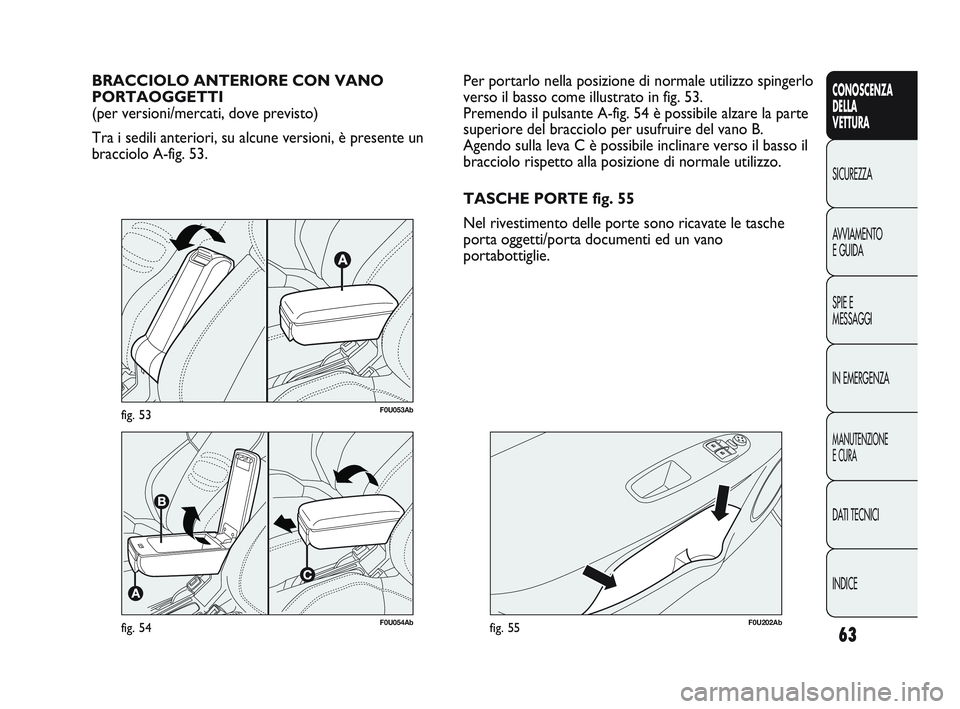

BRACCIOLO ANTERIORE CON VANO
PORTAOGGETTI
(per versioni/mercati, dove previsto)
Tra i sedili anteriori, su alcune versioni, è presente un
bracciolo A-fig. 53.
F0U202Abfig. 55
Per portarlo nella posizione di normale utilizzo spingerlo
verso il basso come illustrato in fig. 53.
Premendo il pulsante A-fig. 54 è possibile alzare la parte
superiore del bracciolo per usufruire del vano B.
Agendo sulla leva C è possibile inclinare verso il basso il
bracciolo rispetto alla posizione di normale utilizzo.
TASCHE PORTE fig. 55
Nel rivestimento delle porte sono ricavate le tasche
porta oggetti/porta documenti ed un vano
portabottiglie.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 63

64
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U057Abfig. 56

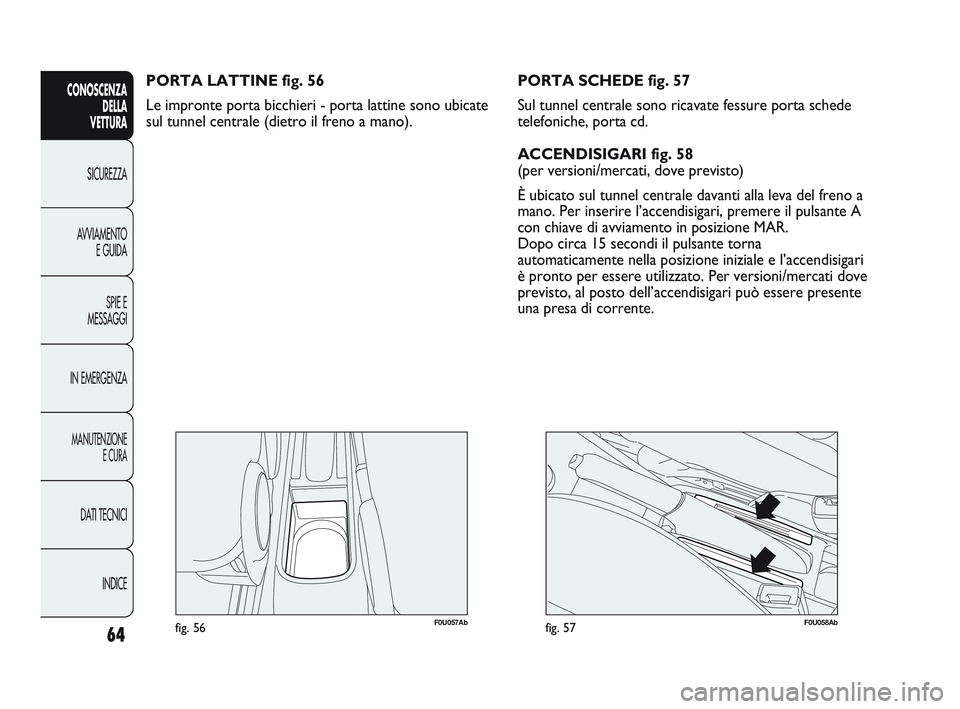

PORTA LATTINE fig. 56
Le impronte porta bicchieri - porta lattine sono ubicate
sul tunnel centrale (dietro il freno a mano).
F0U058Abfig. 57
PORTA SCHEDE fig. 57
Sul tunnel centrale sono ricavate fessure porta schede
telefoniche, porta cd.
ACCENDISIGARI fig. 58
(per versioni/mercati, dove previsto)
È ubicato sul tunnel centrale davanti alla leva del freno a
mano. Per inserire l’accendisigari, premere il pulsante A
con chiave di avviamento in posizione MAR.
Dopo circa 15 secondi il pulsante torna
automaticamente nella posizione iniziale e l’accendisigari
è pronto per essere utilizzato. Per versioni/mercati dove
previsto, al posto dell’accendisigari può essere presente
una presa di corrente.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 64

65
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0U059Abfig. 58

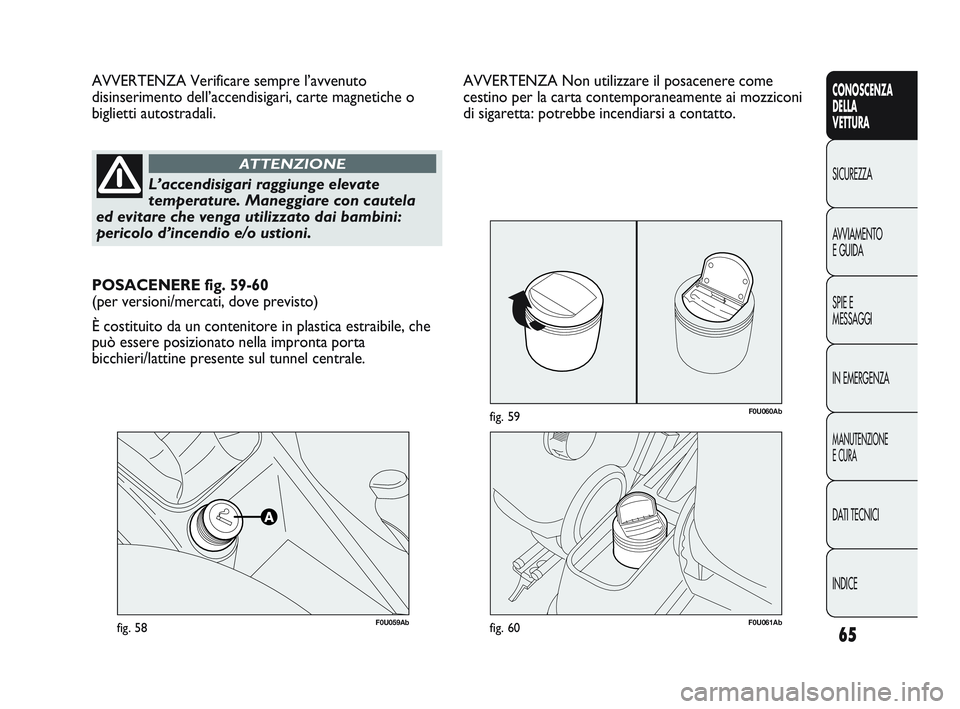

AVVERTENZA Verificare sempre l’avvenuto
disinserimento dell’accendisigari, carte magnetiche o
biglietti autostradali.
L’accendisigari raggiunge elevate
temperature. Maneggiare con cautela
ed evitare che venga utilizzato dai bambini:
pericolo d’incendio e/o ustioni.
ATTENZIONE
F0U061Abfig. 60
F0U060Abfig. 59
POSACENERE fig. 59-60
(per versioni/mercati, dove previsto)
È costituito da un contenitore in plastica estraibile, che
può essere posizionato nella impronta porta
bicchieri/lattine presente sul tunnel centrale. AVVERTENZA Non utilizzare il posacenere come
cestino per la carta contemporaneamente ai mozziconi
di sigaretta: potrebbe incendiarsi a contatto.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 65

66
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U062Abfig. 61

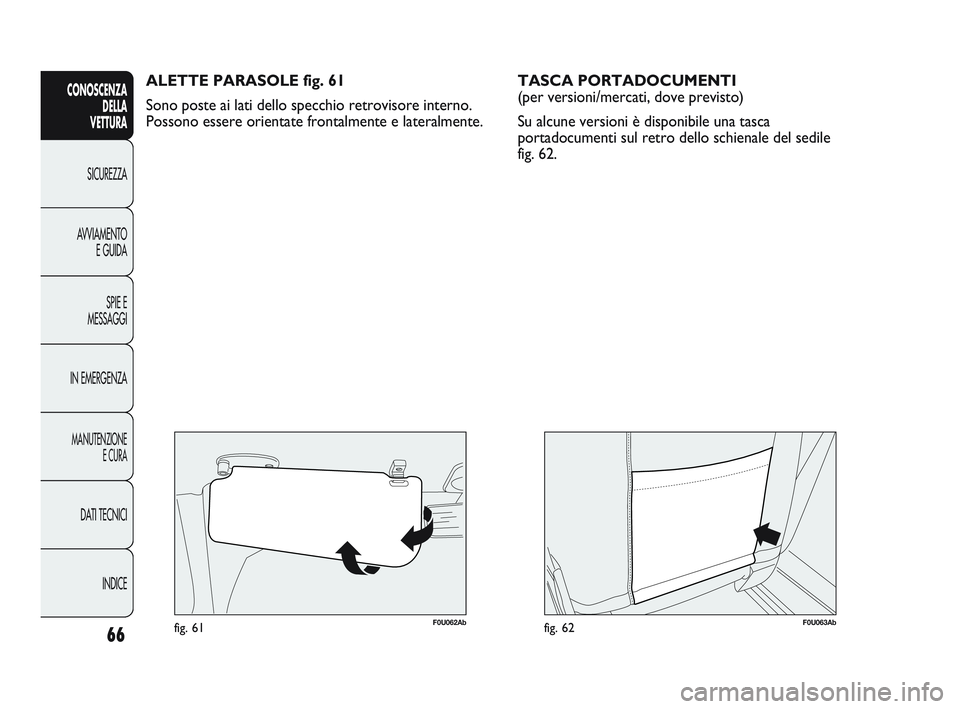

ALETTE PARASOLE fig. 61
Sono poste ai lati dello specchio retrovisore interno.
Possono essere orientate frontalmente e lateralmente.
F0U063Abfig. 62
TASCA PORTADOCUMENTI
(per versioni/mercati, dove previsto)
Su alcune versioni è disponibile una tasca
portadocumenti sul retro dello schienale del sedile
fig. 62.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 66
