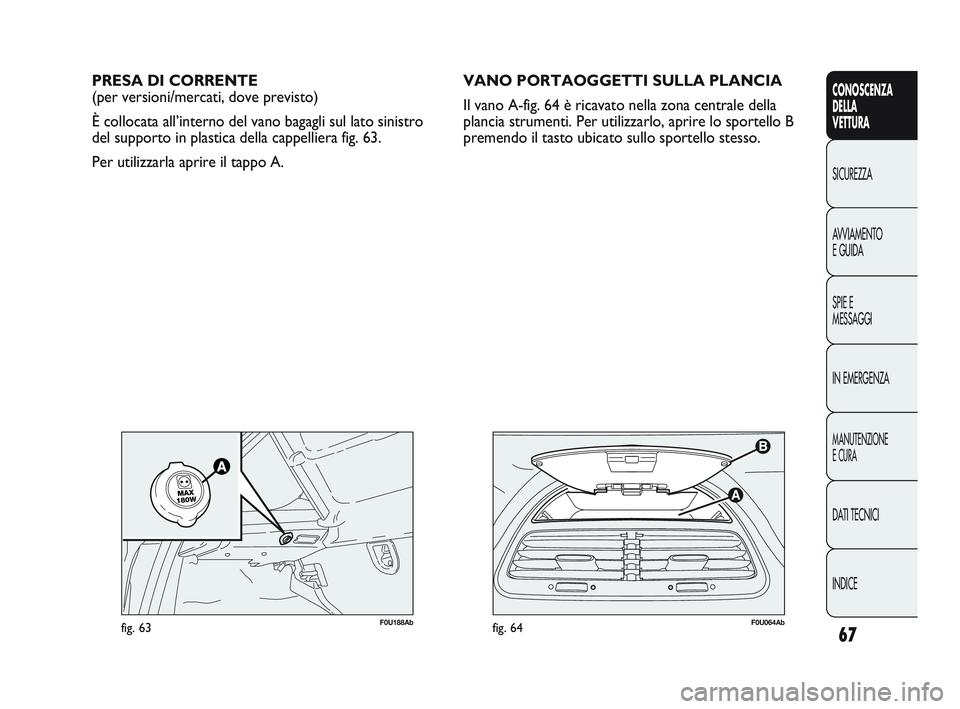

F0U064Abfig. 64
PRESA DI CORRENTE
(per versioni/mercati, dove previsto)
È collocata all’interno del vano bagagli sul lato sinistro
del supporto in plastica della cappelliera fig. 63.
Per utilizzarla aprire il tappo A.
F0U188Abfig. 63
VANO PORTAOGGETTI SULLA PLANCIA
Il vano A-fig. 64 è ricavato nella zona centrale della
plancia strumenti. Per utilizzarlo, aprire lo sportello B
premendo il tasto ubicato sullo sportello stesso.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 67

68
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U065Abfig. 65
TETTO APRIBILE SKY-DOME
(per versioni/mercati, dove previsto)
Il tetto apribile ad ampia vetratura è composto da due
pannelli in vetro di cui uno fisso e uno mobile dotati di
due tendine parasole (anteriore e posteriore) a
movimentazione manuale. Le tendine possono essere
utilizzate nelle posizioni “tutta chiusa” e “tutta aperta”
(non hanno posizioni fisse intermedie). Per aprire le
tendine: impugnare la maniglia A-fig. 65, svincolarla ed
accompagnarla seguendo il senso indicato delle frecce
fino alla posizione “tutta aperta”. Per chiuderle seguire il
procedimento inverso. Il funzionamento del tetto
apribile avviene solo con chiave di avviamento in
posizione MAR.
I comandi A-B fig. 65 posti su plancia dedicata vicino alla
plafoniera anteriore, comandano le funzioni di
apertura/chiusura tetto apribile. Apertura
Premere il pulsante B-fig. 65 e mantenerlo premuto, il
pannello vetro anteriore si porterà in posizione
“spoiler”; premere nuovamente il pulsante B-fig. 65 e,
agendo sul comando per più di mezzo secondo, si
innesca il movimento del cristallo del tetto che prosegue
automaticamente fino a fondo corsa; il cristallo del tetto
può essere fermato in una posizione intermedia agendo
nuovamente sul pulsante.
Chiusura
Dalla posizione di apertura completa, premere il
pulsante A-fig. 65 e, se si agisce sul pulsante per più di
mezzo secondo, il cristallo anteriore del tetto si porterà
automaticamente in posizione “spoiler”; agendo
nuovamente sul pulsante, il cristallo del tetto si ferma in
posizione intermedia; premere nuovamente il pulsante
A-fig. 65 e mantenerlo premuto fino alla chiusura
completa del pannello.
029-068 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:45 Pagina 68

69
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

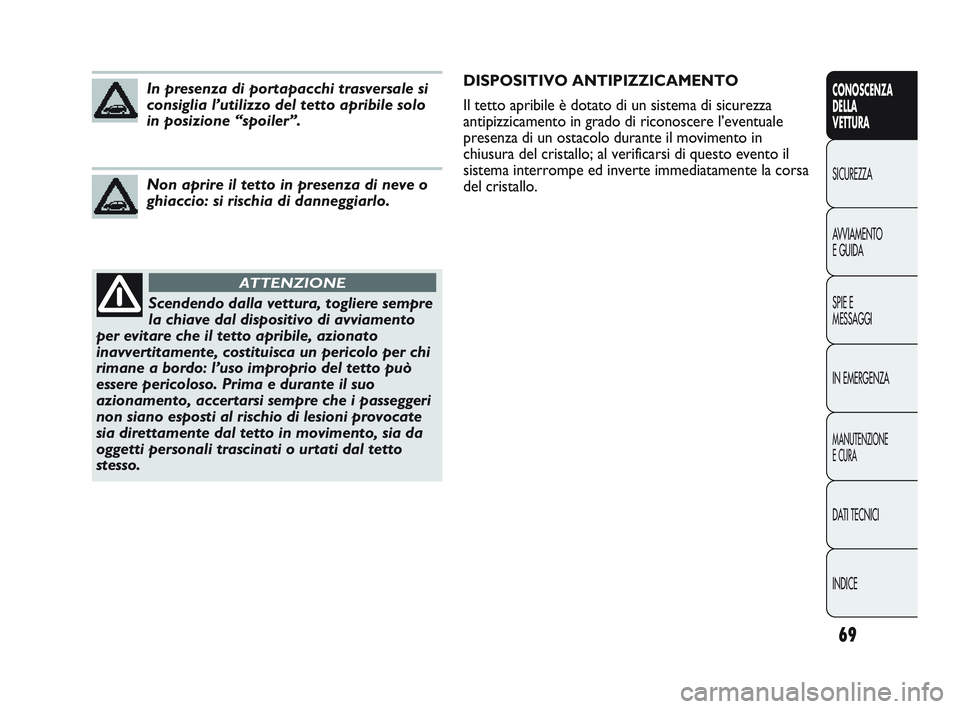

Scendendo dalla vettura, togliere sempre
la chiave dal dispositivo di avviamento
per evitare che il tetto apribile, azionato
inavvertitamente, costituisca un pericolo per chi
rimane a bordo: l’uso improprio del tetto può
essere pericoloso. Prima e durante il suo
azionamento, accertarsi sempre che i passeggeri
non siano esposti al rischio di lesioni provocate
sia direttamente dal tetto in movimento, sia da
oggetti personali trascinati o urtati dal tetto
stesso.
ATTENZIONE
In presenza di portapacchi trasversale si
consiglia l’utilizzo del tetto apribile solo
in posizione “spoiler”.
Non aprire il tetto in presenza di neve o
ghiaccio: si rischia di danneggiarlo.
DISPOSITIVO ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di sicurezza
antipizzicamento in grado di riconoscere l’eventuale
presenza di un ostacolo durante il movimento in
chiusura del cristallo; al verificarsi di questo evento il
sistema interrompe ed inverte immediatamente la corsa
del cristallo.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 69

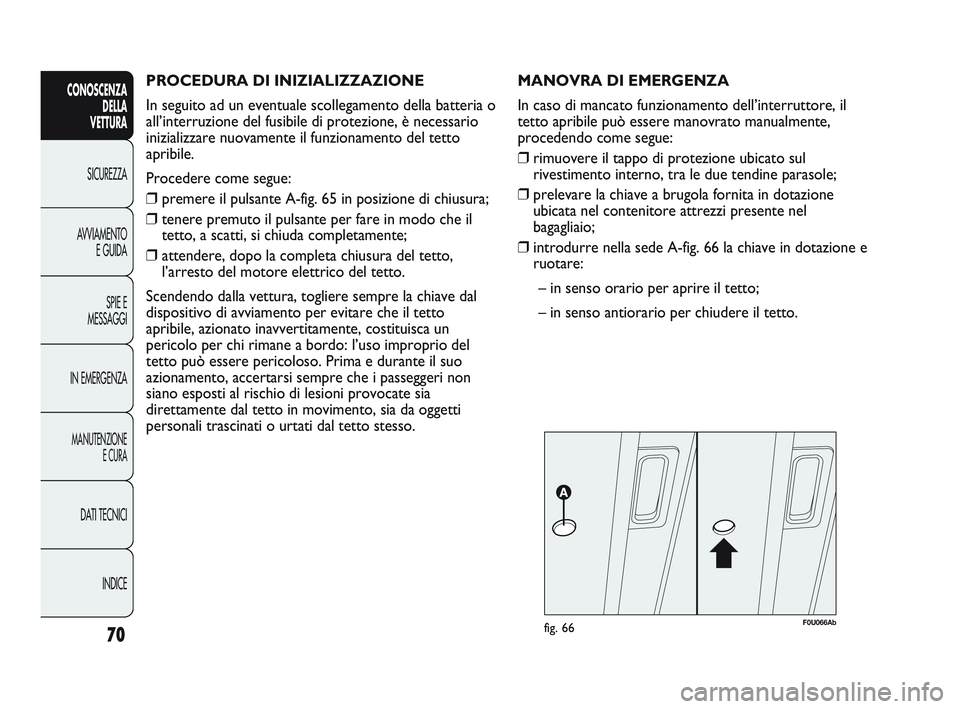

PROCEDURA DI INIZIALIZZAZIONE
In seguito ad un eventuale scollegamento della batteria o
all’interruzione del fusibile di protezione, è necessario
inizializzare nuovamente il funzionamento del tetto
apribile.
Procedere come segue:
❒premere il pulsante A-fig. 65 in posizione di chiusura;
❒ tenere premuto il pulsante per fare in modo che il
tetto, a scatti, si chiuda completamente;
❒ attendere, dopo la completa chiusura del tetto,
l’arresto del motore elettrico del tetto.
Scendendo dalla vettura, togliere sempre la chiave dal
dispositivo di avviamento per evitare che il tetto
apribile, azionato inavvertitamente, costituisca un
pericolo per chi rimane a bordo: l’uso improprio del
tetto può essere pericoloso. Prima e durante il suo
azionamento, accertarsi sempre che i passeggeri non
siano esposti al rischio di lesioni provocate sia
direttamente dal tetto in movimento, sia da oggetti
personali trascinati o urtati dal tetto stesso.
F0U066Abfig. 66
MANOVRA DI EMERGENZA
In caso di mancato funzionamento dell’interruttore, il
tetto apribile può essere manovrato manualmente,
procedendo come segue:
❒ rimuovere il tappo di protezione ubicato sul
rivestimento interno, tra le due tendine parasole;
❒ prelevare la chiave a brugola fornita in dotazione
ubicata nel contenitore attrezzi presente nel
bagagliaio;
❒ introdurre nella sede A-fig. 66 la chiave in dotazione e
ruotare:
– in senso orario per aprire il tetto;
– in senso antiorario per chiudere il tetto.
70
CONOSCENZA DELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 70

71
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

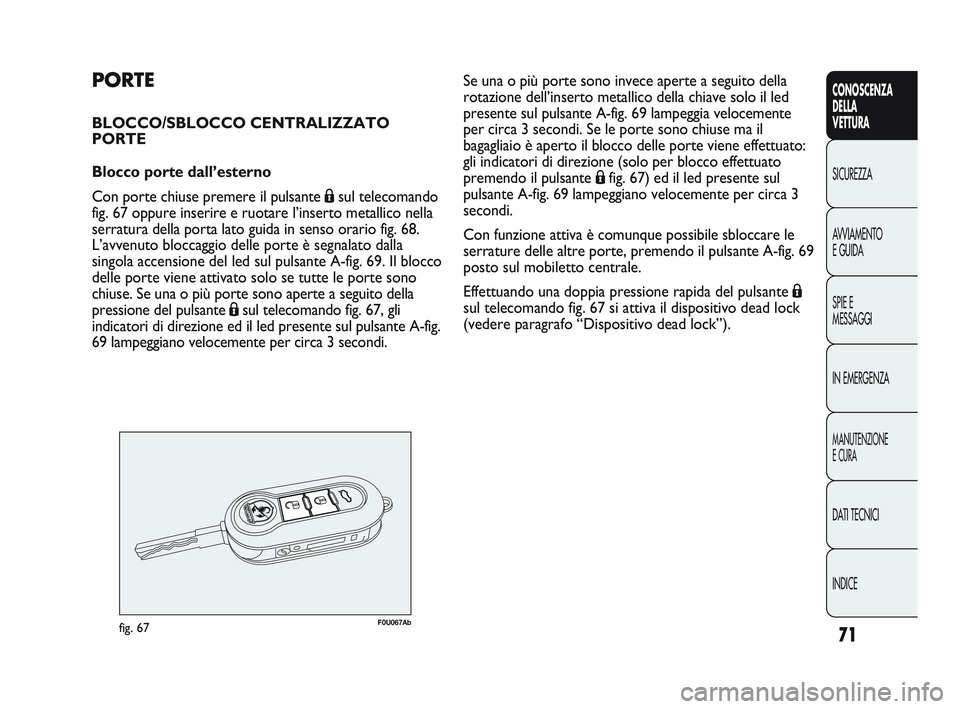

PORTE
BLOCCO/SBLOCCO CENTRALIZZATO
PORTE
Blocco porte dall’esterno
Con porte chiuse premere il pulsante Ásul telecomando
fig. 67 oppure inserire e ruotare l’inserto metallico nella
serratura della porta lato guida in senso orario fig. 68.
L’avvenuto bloccaggio delle porte è segnalato dalla
singola accensione del led sul pulsante A-fig. 69. Il blocco
delle porte viene attivato solo se tutte le porte sono
chiuse. Se una o più porte sono aperte a seguito della
pressione del pulsante Ásul telecomando fig. 67, gli
indicatori di direzione ed il led presente sul pulsante A-fig.
69 lampeggiano velocemente per circa 3 secondi.
F0U067Abfig. 67
Se una o più porte sono invece aperte a seguito della
rotazione dell’inserto metallico della chiave solo il led
presente sul pulsante A-fig. 69 lampeggia velocemente
per circa 3 secondi. Se le porte sono chiuse ma il
bagagliaio è aperto il blocco delle porte viene effettuato:
gli indicatori di direzione (solo per blocco effettuato
premendo il pulsante Á fig. 67) ed il led presente sul
pulsante A-fig. 69 lampeggiano velocemente per circa 3
secondi.
Con funzione attiva è comunque possibile sbloccare le
serrature delle altre porte, premendo il pulsante A-fig. 69
posto sul mobiletto centrale.
Effettuando una doppia pressione rapida del pulsante Á
sul telecomando fig. 67 si attiva il dispositivo dead lock
(vedere paragrafo “Dispositivo dead lock”).
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 71

72
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

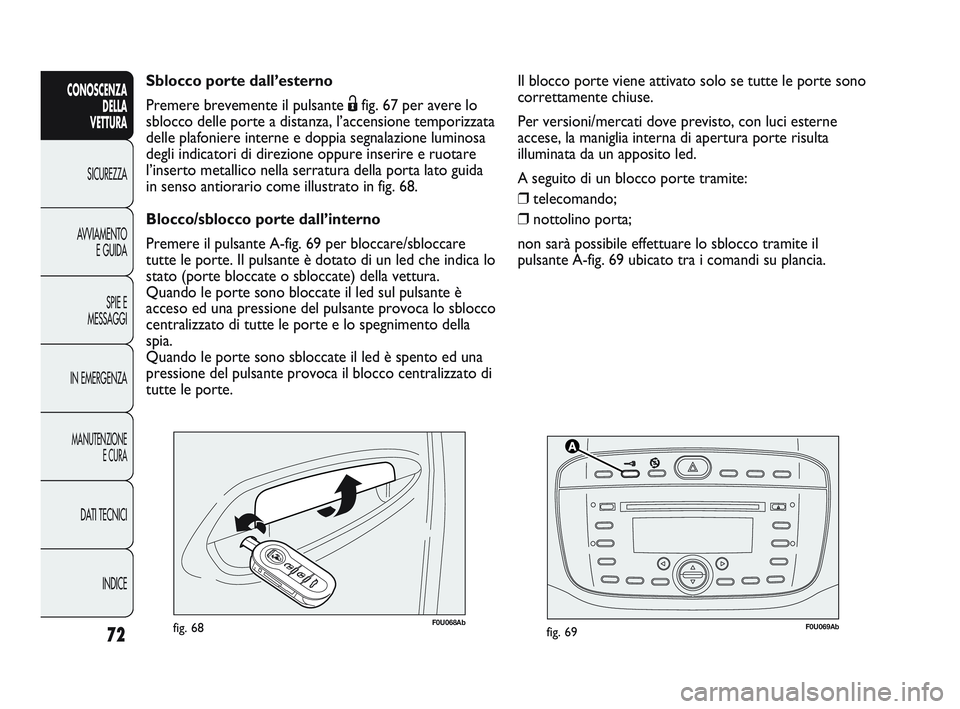

F0U069Abfig. 69F0U068Abfig. 68
Sblocco porte dall’esterno
Premere brevemente il pulsante Ë fig. 67 per avere lo
sblocco delle porte a distanza, l’accensione temporizzata
delle plafoniere interne e doppia segnalazione luminosa
degli indicatori di direzione oppure inserire e ruotare
l’inserto metallico nella serratura della porta lato guida
in senso antiorario come illustrato in fig. 68.
Blocco/sblocco porte dall’interno
Premere il pulsante A-fig. 69 per bloccare/sbloccare
tutte le porte. Il pulsante è dotato di un led che indica lo
stato (porte bloccate o sbloccate) della vettura.
Quando le porte sono bloccate il led sul pulsante è
acceso ed una pressione del pulsante provoca lo sblocco
centralizzato di tutte le porte e lo spegnimento della
spia.
Quando le porte sono sbloccate il led è spento ed una
pressione del pulsante provoca il blocco centralizzato di
tutte le porte. Il blocco porte viene attivato solo se tutte le porte sono
correttamente chiuse.
Per versioni/mercati dove previsto, con luci esterne
accese, la maniglia interna di apertura porte risulta
illuminata da un apposito led.
A seguito di un blocco porte tramite:
❒
telecomando;
❒ nottolino porta;
non sarà possibile effettuare lo sblocco tramite il
pulsante A-fig. 69 ubicato tra i comandi su plancia.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 72

73
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

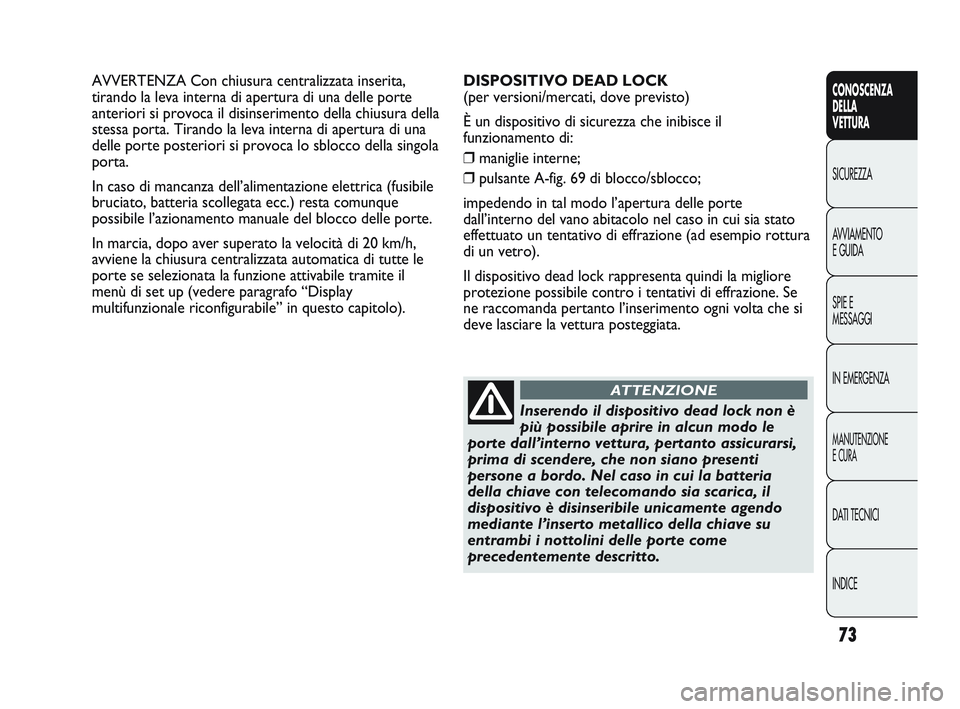

AVVERTENZA Con chiusura centralizzata inserita,
tirando la leva interna di apertura di una delle porte
anteriori si provoca il disinserimento della chiusura della
stessa porta. Tirando la leva interna di apertura di una
delle porte posteriori si provoca lo sblocco della singola
porta.
In caso di mancanza dell’alimentazione elettrica (fusibile
bruciato, batteria scollegata ecc.) resta comunque
possibile l’azionamento manuale del blocco delle porte.
In marcia, dopo aver superato la velocità di 20 km/h,
avviene la chiusura centralizzata automatica di tutte le
porte se selezionata la funzione attivabile tramite il
menù di set up (vedere paragrafo “Display
multifunzionale riconfigurabile” in questo capitolo).
Inserendo il dispositivo dead lock non è
più possibile aprire in alcun modo le
porte dall’interno vettura, pertanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo. Nel caso in cui la batteria
della chiave con telecomando sia scarica, il
dispositivo è disinseribile unicamente agendo
mediante l’inserto metallico della chiave su
entrambi i nottolini delle porte come
precedentemente descritto.
ATTENZIONE
DISPOSITIVO DEAD LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il
funzionamento di:
❒ maniglie interne;
❒ pulsante A-fig. 69 di blocco/sblocco;
impedendo in tal modo l’apertura delle porte
dall’interno del vano abitacolo nel caso in cui sia stato
effettuato un tentativo di effrazione (ad esempio rottura
di un vetro).
Il dispositivo dead lock rappresenta quindi la migliore
protezione possibile contro i tentativi di effrazione. Se
ne raccomanda pertanto l’inserimento ogni volta che si
deve lasciare la vettura posteggiata.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 73

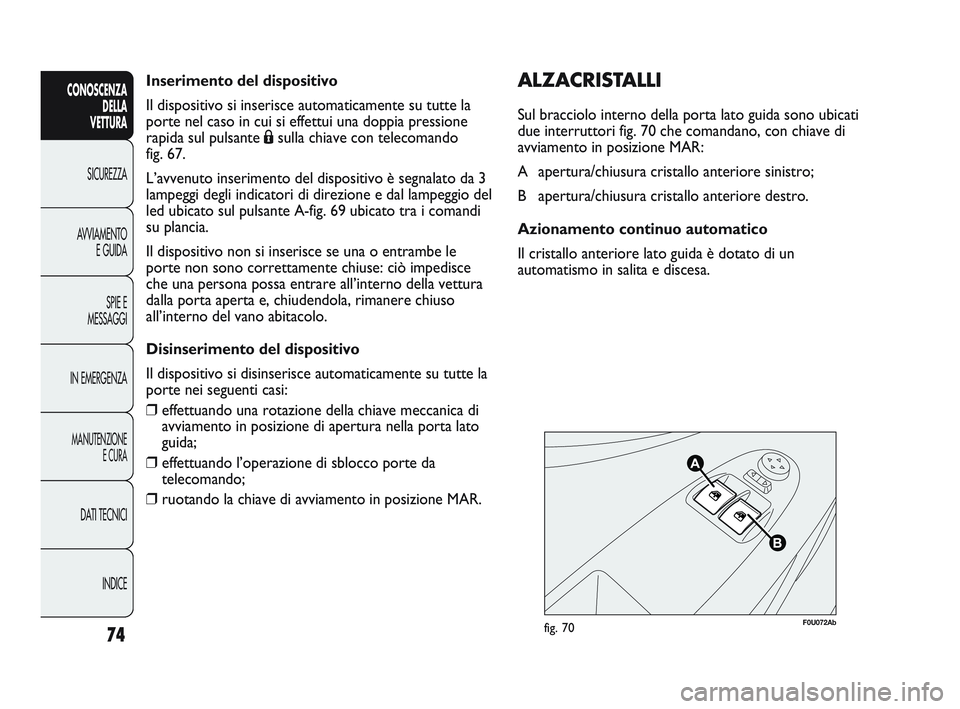

Inserimento del dispositivo
Il dispositivo si inserisce automaticamente su tutte la
porte nel caso in cui si effettui una doppia pressione
rapida sul pulsante Ásulla chiave con telecomando
fig. 67.
L’avvenuto inserimento del dispositivo è segnalato da 3
lampeggi degli indicatori di direzione e dal lampeggio del
led ubicato sul pulsante A-fig. 69 ubicato tra i comandi
su plancia.
Il dispositivo non si inserisce se una o entrambe le
porte non sono correttamente chiuse: ciò impedisce
che una persona possa entrare all’interno della vettura
dalla porta aperta e, chiudendola, rimanere chiuso
all’interno del vano abitacolo.
Disinserimento del dispositivo
Il dispositivo si disinserisce automaticamente su tutte la
porte nei seguenti casi:
❒ effettuando una rotazione della chiave meccanica di
avviamento in posizione di apertura nella porta lato
guida;
❒ effettuando l’operazione di sblocco porte da
telecomando;
❒ ruotando la chiave di avviamento in posizione MAR.
74
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE
F0U072Abfig. 70
ALZACRISTALLI
Sul bracciolo interno della porta lato guida sono ubicati
due interruttori fig. 70 che comandano, con chiave di
avviamento in posizione MAR:
A apertura/chiusura cristallo anteriore sinistro;
B apertura/chiusura cristallo anteriore destro.
Azionamento continuo automatico
Il cristallo anteriore lato guida è dotato di un
automatismo in salita e discesa.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 74

75
CONOSCENZA
DELLA
VETTURA
SICUREZZA
A

VVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

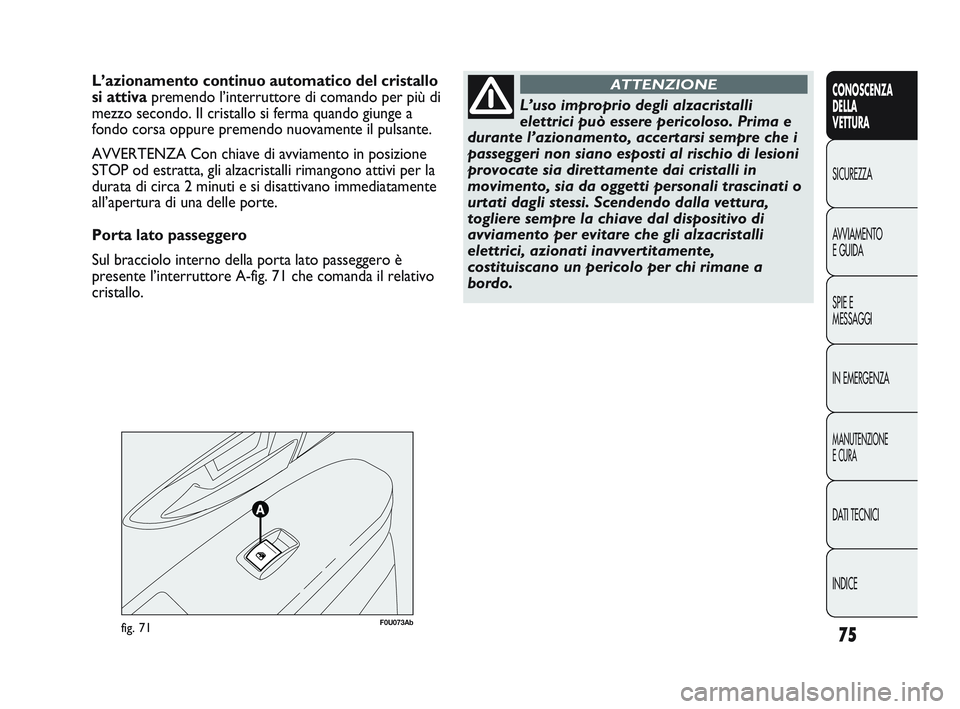

F0U073Abfig. 71
L’azionamento continuo automatico del cristallo
si attiva premendo l’interruttore di comando per più di
mezzo secondo. Il cristallo si ferma quando giunge a
fondo corsa oppure premendo nuovamente il pulsante.
AVVERTENZA Con chiave di avviamento in posizione
STOP od estratta, gli alzacristalli rimangono attivi per la
durata di circa 2 minuti e si disattivano immediatamente
all’apertura di una delle porte.
Porta lato passeggero
Sul bracciolo interno della porta lato passeggero è
presente l’interruttore A-fig. 71 che comanda il relativo
cristallo.
L’uso improprio degli alzacristalli
elettrici può essere pericoloso. Prima e
durante l’azionamento, accertarsi sempre che i
passeggeri non siano esposti al rischio di lesioni
provocate sia direttamente dai cristalli in
movimento, sia da oggetti personali trascinati o
urtati dagli stessi. Scendendo dalla vettura,
togliere sempre la chiave dal dispositivo di
avviamento per evitare che gli alzacristalli
elettrici, azionati inavvertitamente,
costituiscano un pericolo per chi rimane a
bordo.
ATTENZIONE
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 75

76
CONOSCENZADELLA
VETTURA
SICUREZZA
A

VVIAMENTO E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE E CURA
DATI TECNICI
INDICE

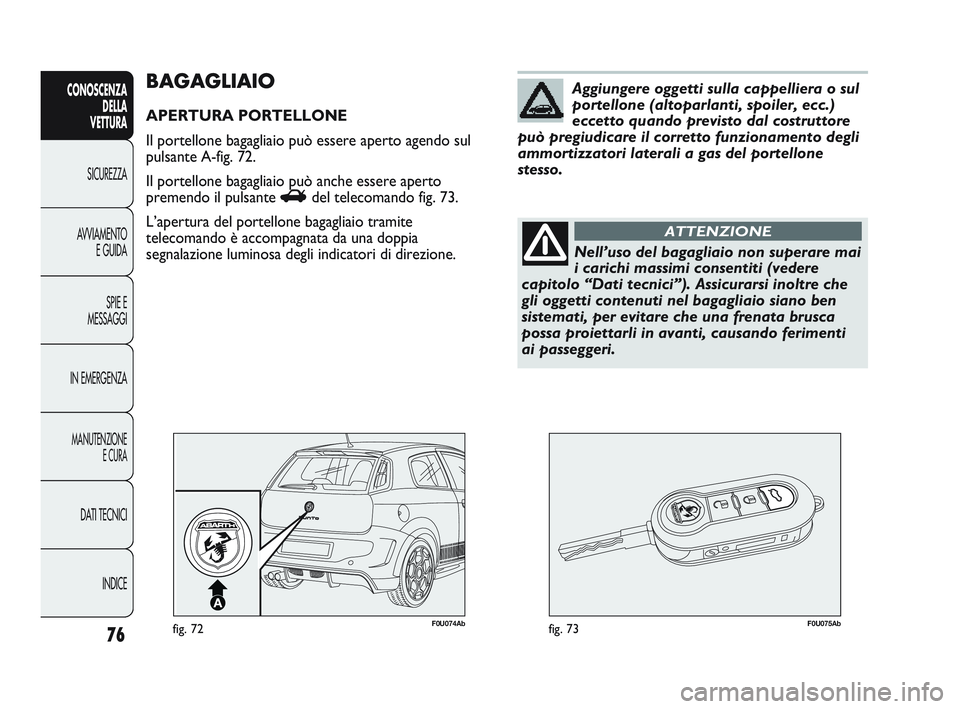

F0U074Abfig. 72F0U075Abfig. 73
BAGAGLIAIO
APERTURA PORTELLONE
Il portellone bagagliaio può essere aperto agendo sul
pulsante A-fig. 72.
Il portellone bagagliaio può anche essere aperto
premendo il pulsante R del telecomando fig. 73.
L’apertura del portellone bagagliaio tramite
telecomando è accompagnata da una doppia
segnalazione luminosa degli indicatori di direzione.
Nell’uso del bagagliaio non superare mai
i carichi massimi consentiti (vedere
capitolo “Dati tecnici”). Assicurarsi inoltre che
gli oggetti contenuti nel bagagliaio siano ben
sistemati, per evitare che una frenata brusca
possa proiettarli in avanti, causando ferimenti
ai passeggeri.
ATTENZIONE
Aggiungere oggetti sulla cappelliera o sul
portellone (altoparlanti, spoiler, ecc.)
eccetto quando previsto dal costruttore
può pregiudicare il corretto funzionamento degli
ammortizzatori laterali a gas del portellone
stesso.
069-108 GPUNTO EVO Abarth IT 2ed 8-11-2010 13:43 Pagina 76
