Page 231 of 270

AUTORADIO
230
MP3-CD
❒Funktion MP3-Info (ID3-TAG);
❒Auswahl des (vorhergehenden/nächsten)
Verzeichnisses;
❒Auswahl des Titels (vorwärts/rückwärts);
❒schneller Vorlauf (vorwärts/rückwärts) der Titel;
❒Funktion MP3 Display: Anzeige Name Ordner, ID3-
TAG-Informationen, abgelaufene Spielzeit des Titels,
Dateiname;
❒Lesen von Audio- oder Daten-CD, CD-R und CD-RW.
Bereich Audio
❒Funktion Mute/Pause;
❒Funktion Soft Mute;
❒Funktion Loudness;
❒Graphischer Equalizer mit 7 Bereichen;
❒Getrennte Regelung von Tief-/Hochtönen;
❒Balance der Kanäle rechts/links.Bereich Media Player
(nur mit Blue&Me™)
Für die Funktionen des Media Players beziehen Sie sich
bitte auf die Angaben in der Ergänzung Blue&Me™.
Bereich AUX
(nur mit Blue&Me™)
❒AUX-Quelle wählen;
❒AUX-Offset-Funktion: Anpassung der Lautstärke des
tragbaren Geräts an die anderen Tonquellen;
❒Lesen des tragbaren Wiedergabegeräts.
Page 232 of 270

AUTORADIO
231

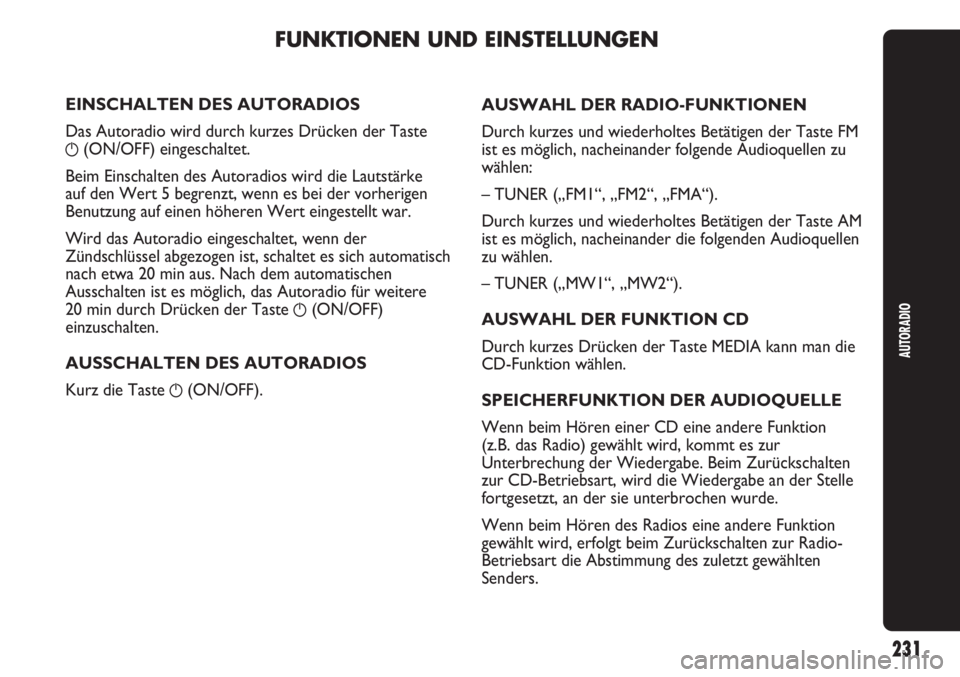

EINSCHALTEN DES AUTORADIOS
Das Autoradio wird durch kurzes Drücken der Taste
g(ON/OFF) eingeschaltet.
Beim Einschalten des Autoradios wird die Lautstärke
auf den Wert 5 begrenzt, wenn es bei der vorherigen
Benutzung auf einen höheren Wert eingestellt war.
Wird das Autoradio eingeschaltet, wenn der
Zündschlüssel abgezogen ist, schaltet es sich automatisch
nach etwa 20 min aus. Nach dem automatischen
Ausschalten ist es möglich, das Autoradio für weitere
20 min durch Drücken der Taste
g(ON/OFF)
einzuschalten.
AUSSCHALTEN DES AUTORADIOS
Kurz die Taste
g(ON/OFF).
FUNKTIONEN UND EINSTELLUNGEN
AUSWAHL DER RADIO-FUNKTIONEN
Durch kurzes und wiederholtes Betätigen der Taste FM
ist es möglich, nacheinander folgende Audioquellen zu
wählen:
– TUNER („FM1“, „FM2“, „FMA“).
Durch kurzes und wiederholtes Betätigen der Taste AM
ist es möglich, nacheinander die folgenden Audioquellen
zu wählen.
– TUNER („MW1“, „MW2“).
AUSWAHL DER FUNKTION CD
Durch kurzes Drücken der Taste MEDIA kann man die
CD-Funktion wählen.
SPEICHERFUNKTION DER AUDIOQUELLE
Wenn beim Hören einer CD eine andere Funktion
(z.B. das Radio) gewählt wird, kommt es zur
Unterbrechung der Wiedergabe. Beim Zurückschalten
zur CD-Betriebsart, wird die Wiedergabe an der Stelle
fortgesetzt, an der sie unterbrochen wurde.
Wenn beim Hören des Radios eine andere Funktion
gewählt wird, erfolgt beim Zurückschalten zur Radio-
Betriebsart die Abstimmung des zuletzt gewählten
Senders.
Page 233 of 270

232
AUTORADIO

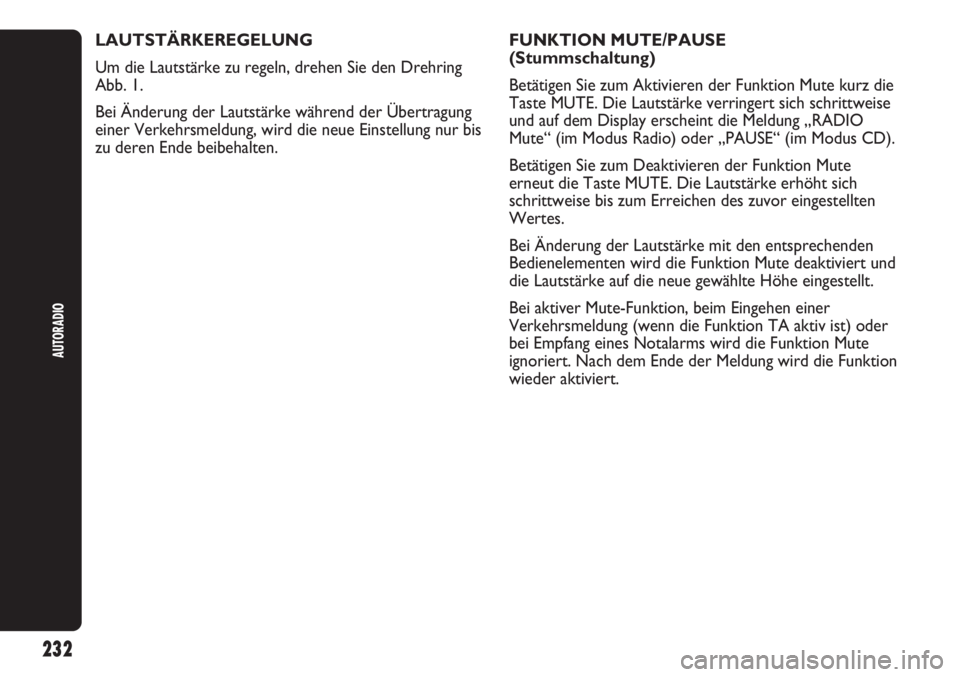

LAUTSTÄRKEREGELUNG
Um die Lautstärke zu regeln, drehen Sie den Drehring
Abb. 1.
Bei Änderung der Lautstärke während der Übertragung
einer Verkehrsmeldung, wird die neue Einstellung nur bis
zu deren Ende beibehalten.FUNKTION MUTE/PAUSE
(Stummschaltung)
Betätigen Sie zum Aktivieren der Funktion Mute kurz die
Taste MUTE. Die Lautstärke verringert sich schrittweise
und auf dem Display erscheint die Meldung „RADIO
Mute“ (im Modus Radio) oder „PAUSE“ (im Modus CD).
Betätigen Sie zum Deaktivieren der Funktion Mute
erneut die Taste MUTE. Die Lautstärke erhöht sich
schrittweise bis zum Erreichen des zuvor eingestellten
Wertes.
Bei Änderung der Lautstärke mit den entsprechenden
Bedienelementen wird die Funktion Mute deaktiviert und
die Lautstärke auf die neue gewählte Höhe eingestellt.
Bei aktiver Mute-Funktion, beim Eingehen einer
Verkehrsmeldung (wenn die Funktion TA aktiv ist) oder
bei Empfang eines Notalarms wird die Funktion Mute
ignoriert. Nach dem Ende der Meldung wird die Funktion
wieder aktiviert.
Page 234 of 270

233
AUTORADIO
AUDIO-EINSTELLUNGEN
Die vom Audiomenü vorgeschlagenen Funktionen
unterscheiden sich je nach aktivierter Umgebung:
AM/FM/CD/Media Player (nur mit Blue&Me™)/
AUX (nur mit Blue&Me™).
Betätigen Sie, um die Funktionen Audio zu ändern, kurz
die Taste AUDIO. Nach dem ersten Druck der Taste
AUDIO erscheint auf dem Display der Wert des
Bassniveaus für die aktive Quelle (z.B., wenn man sich in
Modalität FM befindet, zeigt das Display die Aufschrift
„FM Bass +2“).
Verwenden Sie zum Durchblättern der Menüfunktionen
die Tasten ▲oder ▼. Verwenden Sie zum Ändern der
Einstellungen für die gewählte Funktion die Tasten ¯
oder ˙.
Auf dem Display erscheint der Iststatus der gewählten
Funktion.Die vom Menü gesteuerten Funktionen sind:
❒BASS (Regelung der Tieftöne);
❒TREBLE (Regelung der Höhen);
❒BALANCE (Regelung des Ausgleichs rechts/links);
❒FADER (Regelung des Ausgleichs vorn/hinten);
❒LOUDNESS (Aktivierung/Deaktivierung der Funktion
LOUDNESS);
❒EQUALIZER (Aktivierung und Auswahl der
werkseitigen Entzerrungsfunktion);
❒USER EQUALIZER (Einrichtung der
kundenspezifischen Entzerrungsfunktion).
Page 235 of 270

234
AUTORADIO

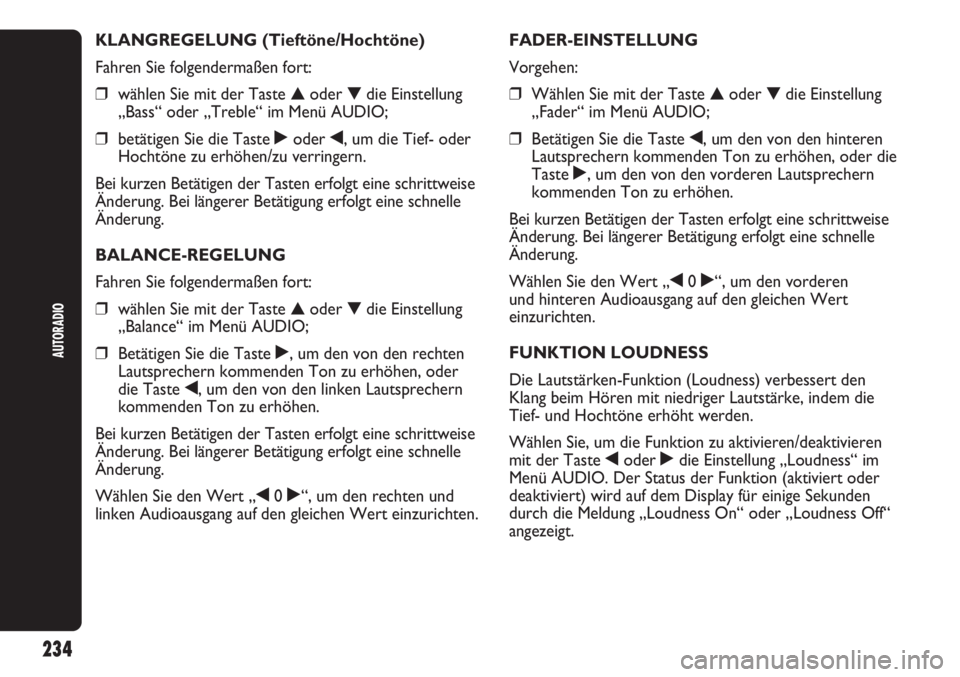

KLANGREGELUNG (Tieftöne/Hochtöne)
Fahren Sie folgendermaßen fort:
❒wählen Sie mit der Taste ▲oder ▼die Einstellung
„Bass“ oder „Treble“ im Menü AUDIO;
❒betätigen Sie die Taste ˙oder ¯, um die Tief- oder
Hochtöne zu erhöhen/zu verringern.
Bei kurzen Betätigen der Tasten erfolgt eine schrittweise
Änderung. Bei längerer Betätigung erfolgt eine schnelle
Änderung.
BALANCE-REGELUNG
Fahren Sie folgendermaßen fort:
❒wählen Sie mit der Taste ▲oder ▼die Einstellung
„Balance“ im Menü AUDIO;
❒Betätigen Sie die Taste ˙, um den von den rechten
Lautsprechern kommenden Ton zu erhöhen, oder
die Taste ¯, um den von den linken Lautsprechern
kommenden Ton zu erhöhen.
Bei kurzen Betätigen der Tasten erfolgt eine schrittweise
Änderung. Bei längerer Betätigung erfolgt eine schnelle
Änderung.
Wählen Sie den Wert „¯0 ˙“, um den rechten und
linken Audioausgang auf den gleichen Wert einzurichten.FADER-EINSTELLUNG
Vorgehen:
❒Wählen Sie mit der Taste ▲oder ▼die Einstellung
„Fader“ im Menü AUDIO;
❒Betätigen Sie die Taste ¯, um den von den hinteren
Lautsprechern kommenden Ton zu erhöhen, oder die
Taste ˙, um den von den vorderen Lautsprechern
kommenden Ton zu erhöhen.
Bei kurzen Betätigen der Tasten erfolgt eine schrittweise
Änderung. Bei längerer Betätigung erfolgt eine schnelle
Änderung.
Wählen Sie den Wert „¯0 ˙“, um den vorderen
und hinteren Audioausgang auf den gleichen Wert
einzurichten.
FUNKTION LOUDNESS
Die Lautstärken-Funktion (Loudness) verbessert den
Klang beim Hören mit niedriger Lautstärke, indem die
Tief- und Hochtöne erhöht werden.
Wählen Sie, um die Funktion zu aktivieren/deaktivieren
mit der Taste ¯oder ˙die Einstellung „Loudness“ im
Menü AUDIO. Der Status der Funktion (aktiviert oder
deaktiviert) wird auf dem Display für einige Sekunden
durch die Meldung „Loudness On“ oder „Loudness Off“
angezeigt.
Page 236 of 270

235
AUTORADIO

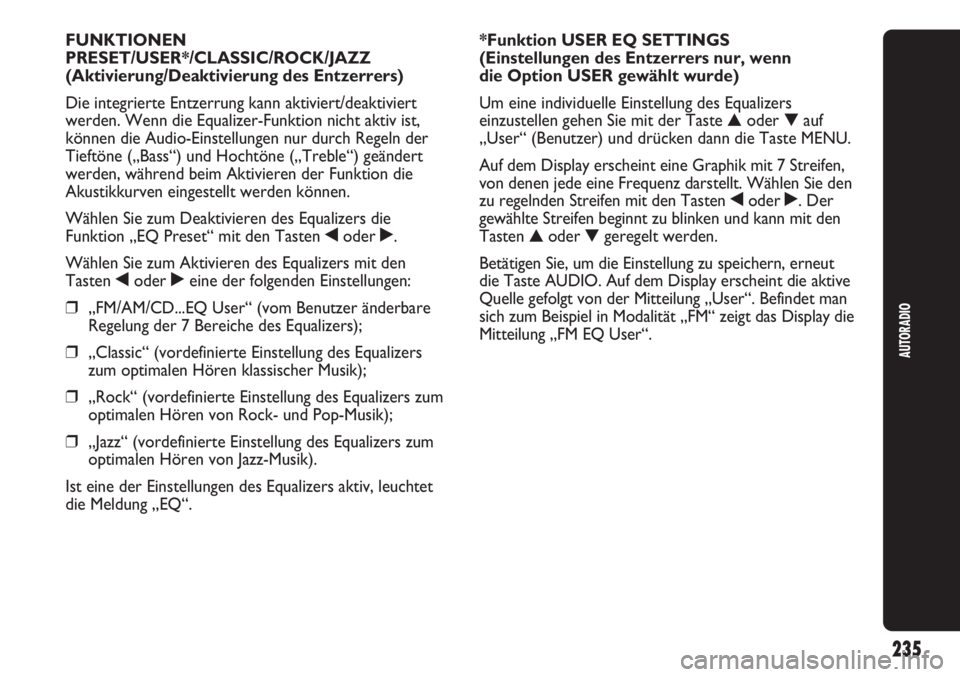

FUNKTIONEN
PRESET/USER*/CLASSIC/ROCK/JAZZ
(Aktivierung/Deaktivierung des Entzerrers)
Die integrierte Entzerrung kann aktiviert/deaktiviert
werden. Wenn die Equalizer-Funktion nicht aktiv ist,
können die Audio-Einstellungen nur durch Regeln der
Tieftöne („Bass“) und Hochtöne („Treble“) geändert
werden, während beim Aktivieren der Funktion die
Akustikkurven eingestellt werden können.
Wählen Sie zum Deaktivieren des Equalizers die
Funktion „EQ Preset“ mit den Tasten ¯oder ˙.
Wählen Sie zum Aktivieren des Equalizers mit den
Tasten ¯oder ˙eine der folgenden Einstellungen:
❒„FM/AM/CD...EQ User“ (vom Benutzer änderbare
Regelung der 7 Bereiche des Equalizers);
❒„Classic“ (vordefinierte Einstellung des Equalizers
zum optimalen Hören klassischer Musik);
❒„Rock“ (vordefinierte Einstellung des Equalizers zum
optimalen Hören von Rock- und Pop-Musik);
❒„Jazz“ (vordefinierte Einstellung des Equalizers zum
optimalen Hören von Jazz-Musik).
Ist eine der Einstellungen des Equalizers aktiv, leuchtet
die Meldung „EQ“.*Funktion USER EQ SETTINGS
(Einstellungen des Entzerrers nur, wenn
die Option USER gewählt wurde)
Um eine individuelle Einstellung des Equalizers
einzustellen gehen Sie mit der Taste ▲oder ▼auf
„User“ (Benutzer) und drücken dann die Taste MENU.
Auf dem Display erscheint eine Graphik mit 7 Streifen,
von denen jede eine Frequenz darstellt. Wählen Sie den
zu regelnden Streifen mit den Tasten ¯oder ˙. Der
gewählte Streifen beginnt zu blinken und kann mit den
Tasten ▲oder ▼geregelt werden.
Betätigen Sie, um die Einstellung zu speichern, erneut
die Taste AUDIO. Auf dem Display erscheint die aktive
Quelle gefolgt von der Mitteilung „User“. Befindet man
sich zum Beispiel in Modalität „FM“ zeigt das Display die
Mitteilung „FM EQ User“.
Page 237 of 270

236
AUTORADIO
MENÜ
Funktionen der Taste MENU
Betätigen Sie zum Aktivieren der Funktion Menü kurz die
Taste MENU. Das Display zeigt den ersten einstellbaren
Menüpunkt (AF) (Mitteilung „AF Switching On“ auf dem
Display).
Verwenden Sie zum Durchblättern der Menüfunktionen
die Tasten ▲oder ▼. Verwenden Sie zum Ändern der
Einstellungen für die gewählte Funktion die Tasten ¯
oder ˙.
Auf dem Display erscheint der Iststatus der gewählten
Funktion.Die vom Menü gesteuerten Funktionen sind:
❒AF SWITCHING (ON/OFF);
❒TRAFFIC INFO (ON/OFF);
❒REGIONAL MODE Regionalprogramme (ON/OFF);
❒MP3 DISPLAY (Einrichtung des CD-/MP3-Displays);
❒SPEED VOLUME (automatische Regelung der
Lautstärke in Abhängigkeit von der
Fahrzeuggeschwindigkeit);
❒RADIO ON VOLUME (Aktivierung/ Deaktivierung
der maximalen Lautstärkengrenze des Radios);
❒SPEECH VOLUME (Einstellung der
Telefonlautstärke);
❒AUX OFFSET (Anpassung der Lautstärke des
tragbaren Geräts an die anderen Tonquellen);
❒RADIO OFF (Ausschaltmodus);
❒SYSTEM RESET.
Betätigen Sie zum Verlassen der Funktion Menü erneut
die Taste MENU.
ZUR BEACHTUNG Die Einstellungen AF SWITCHING,
TRAFFIC INFORMATION und REGIONAL MODE sind
nur in Modalität FM möglich.
Page 238 of 270

237
AUTORADIO
Funktion AF SWITCHING
(Suche nach alternativen Frequenzen)
Im Bereich des RDS-Systems kann das Autoradio
mit zwei verschiedenen Betriebsarten arbeiten:
❒„AF Switching On“: Suche nach alternativen
Frequenzen aktiv (auf dem Display erscheint die
Meldung „AF“);
❒„AF Switching Off“: Suche nach alternativen
Frequenzen nicht aktiv.
Gehen Sie zum Ein- oder Ausschalten dieser Funktion
wie folgt vor:
❒die Taste MENU drücken und den Punkt
„AF Switching On“ wählen;
❒die Tasten ¯/ ˙drücken, um die Funktion zu
aktivieren/deaktivieren.
Beim Aktivieren der Funktion stimmt das Autoradio
automatisch den Sender mit dem stärksten Signal ab,
der das gleiche Programm überträgt. Während der Fahrt
können Sie den gewählten Sender weiter hören, ohne
die Frequenz ändern zu müssen, wenn man das
Sendegebiet verlässt. Natürlich ist es notwendig, dass der gehörte Sender in
dem durchfahrenen Gebiet empfangen werden kann.
Wurde die Funktion AF aktiviert, leuchtet auf dem
Display die Ikone „AF“.
Wurde die Funktion AF aktiviert und wenn das Radio
nicht mehr in der Lage ist, den eingestellten Sender zu
empfangen, aktiviert das Radio die automatische Suche
und auf dem Display erscheint „FM Search“
(nur Autoradio hohes Niveau).
Bei deaktivierter AF-Funktion bleiben die restlichen
RDS-Funktionen, wie die Anzeige des Namens des
Radiosenders weiter aktiv.
Die Funktion AF kann nur auf den FM-Bandbreiten
aktiviert werden.
Page 239 of 270

238
AUTORADIO

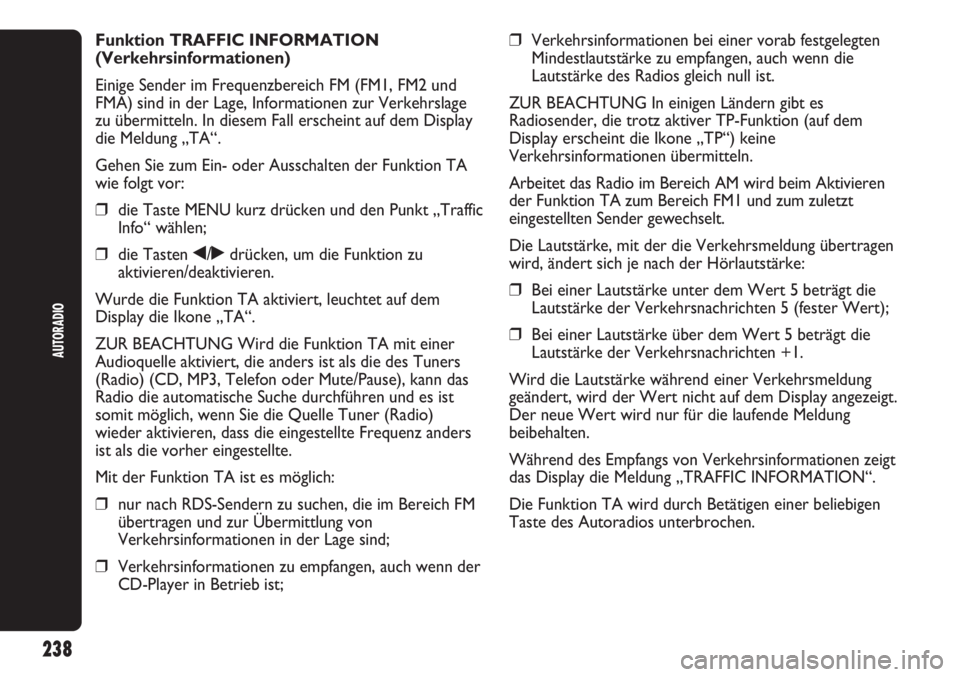

Funktion TRAFFIC INFORMATION
(Verkehrsinformationen)
Einige Sender im Frequenzbereich FM (FM1, FM2 und
FMA) sind in der Lage, Informationen zur Verkehrslage
zu übermitteln. In diesem Fall erscheint auf dem Display
die Meldung „TA“.
Gehen Sie zum Ein- oder Ausschalten der Funktion TA
wie folgt vor:
❒die Taste MENU kurz drücken und den Punkt „Traffic
Info“ wählen;
❒die Tasten ¯/˙drücken, um die Funktion zu
aktivieren/deaktivieren.
Wurde die Funktion TA aktiviert, leuchtet auf dem
Display die Ikone „TA“.
ZUR BEACHTUNG Wird die Funktion TA mit einer
Audioquelle aktiviert, die anders ist als die des Tuners
(Radio) (CD, MP3, Telefon oder Mute/Pause), kann das
Radio die automatische Suche durchführen und es ist
somit möglich, wenn Sie die Quelle Tuner (Radio)
wieder aktivieren, dass die eingestellte Frequenz anders
ist als die vorher eingestellte.
Mit der Funktion TA ist es möglich:
❒nur nach RDS-Sendern zu suchen, die im Bereich FM
übertragen und zur Übermittlung von
Verkehrsinformationen in der Lage sind;
❒Verkehrsinformationen zu empfangen, auch wenn der
CD-Player in Betrieb ist;❒Verkehrsinformationen bei einer vorab festgelegten
Mindestlautstärke zu empfangen, auch wenn die
Lautstärke des Radios gleich null ist.
ZUR BEACHTUNG In einigen Ländern gibt es
Radiosender, die trotz aktiver TP-Funktion (auf dem
Display erscheint die Ikone „TP“) keine
Verkehrsinformationen übermitteln.
Arbeitet das Radio im Bereich AM wird beim Aktivieren
der Funktion TA zum Bereich FM1 und zum zuletzt
eingestellten Sender gewechselt.
Die Lautstärke, mit der die Verkehrsmeldung übertragen
wird, ändert sich je nach der Hörlautstärke:
❒Bei einer Lautstärke unter dem Wert 5 beträgt die
Lautstärke der Verkehrsnachrichten 5 (fester Wert);
❒Bei einer Lautstärke über dem Wert 5 beträgt die
Lautstärke der Verkehrsnachrichten +1.
Wird die Lautstärke während einer Verkehrsmeldung
geändert, wird der Wert nicht auf dem Display angezeigt.
Der neue Wert wird nur für die laufende Meldung
beibehalten.
Während des Empfangs von Verkehrsinformationen zeigt
das Display die Meldung „TRAFFIC INFORMATION“.
Die Funktion TA wird durch Betätigen einer beliebigen
Taste des Autoradios unterbrochen.
Page 240 of 270

239
AUTORADIO

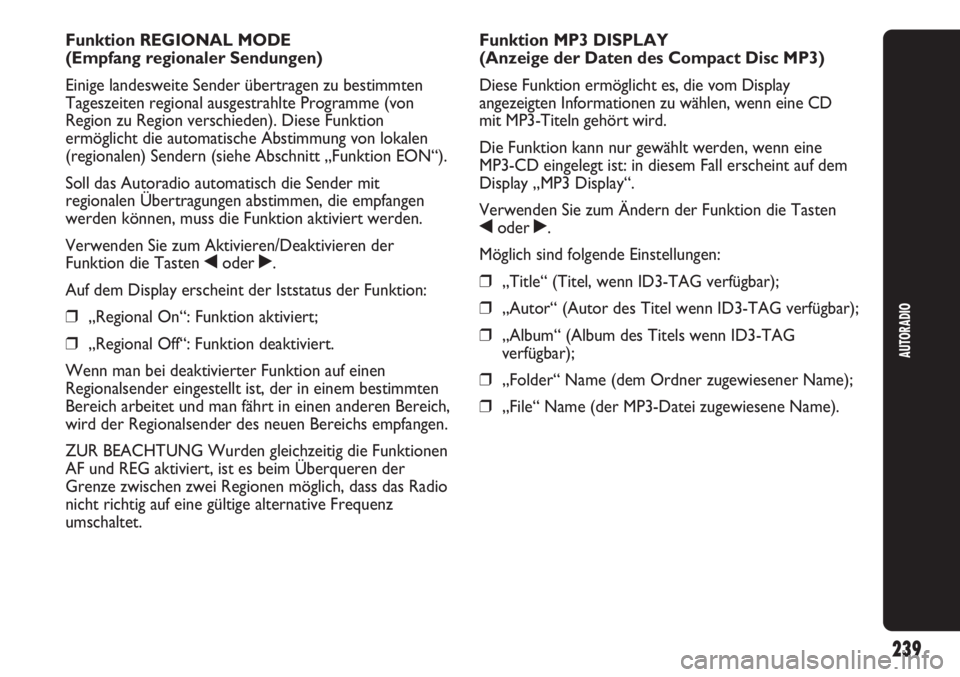

Funktion REGIONAL MODE
(Empfang regionaler Sendungen)
Einige landesweite Sender übertragen zu bestimmten
Tageszeiten regional ausgestrahlte Programme (von
Region zu Region verschieden). Diese Funktion
ermöglicht die automatische Abstimmung von lokalen
(regionalen) Sendern (siehe Abschnitt „Funktion EON“).
Soll das Autoradio automatisch die Sender mit
regionalen Übertragungen abstimmen, die empfangen
werden können, muss die Funktion aktiviert werden.
Verwenden Sie zum Aktivieren/Deaktivieren der
Funktion die Tasten ¯oder ˙.
Auf dem Display erscheint der Iststatus der Funktion:
❒„Regional On“: Funktion aktiviert;
❒„Regional Off“: Funktion deaktiviert.
Wenn man bei deaktivierter Funktion auf einen
Regionalsender eingestellt ist, der in einem bestimmten
Bereich arbeitet und man fährt in einen anderen Bereich,
wird der Regionalsender des neuen Bereichs empfangen.
ZUR BEACHTUNG Wurden gleichzeitig die Funktionen
AF und REG aktiviert, ist es beim Überqueren der
Grenze zwischen zwei Regionen möglich, dass das Radio
nicht richtig auf eine gültige alternative Frequenz
umschaltet.Funktion MP3 DISPLAY
(Anzeige der Daten des Compact Disc MP3)
Diese Funktion ermöglicht es, die vom Display
angezeigten Informationen zu wählen, wenn eine CD
mit MP3-Titeln gehört wird.
Die Funktion kann nur gewählt werden, wenn eine
MP3-CD eingelegt ist: in diesem Fall erscheint auf dem
Display „MP3 Display“.
Verwenden Sie zum Ändern der Funktion die Tasten
¯oder ˙.
Möglich sind folgende Einstellungen:
❒„Title“ (Titel, wenn ID3-TAG verfügbar);
❒„Autor“ (Autor des Titel wenn ID3-TAG verfügbar);
❒„Album“ (Album des Titels wenn ID3-TAG
verfügbar);
❒„Folder“ Name (dem Ordner zugewiesener Name);
❒„File“ Name (der MP3-Datei zugewiesene Name).
