Page 221 of 270

220
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
142

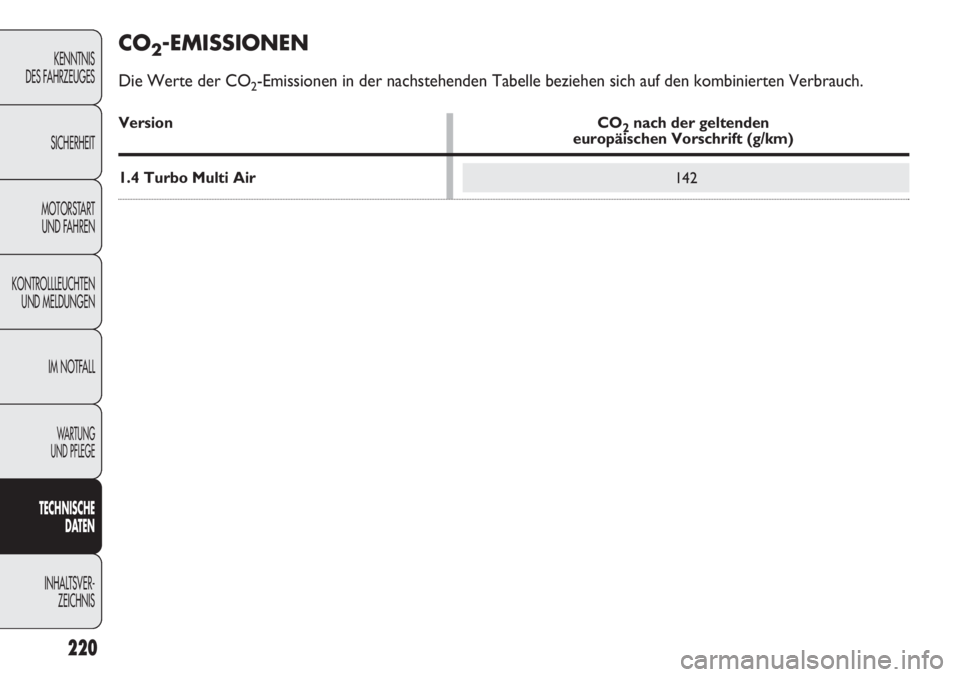

CO2-EMISSIONEN
Die Werte der CO2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten Verbrauch.
Version CO2nach der geltenden europäischen Vorschrift (g/km)
1.4 Turbo Multi Air
Page 222 of 270

Manuelle Abstimmung ................................................... 245
Funktion Autostore ....................................................... 246
Empfang von Notrufen ................................................. 247
EON-Funktion ................................................................ 247
Stereosender ................................................................... 247
CD-PLAYER .................................................................... 248
Einleitung .......................................................................... 248
Wahl des CD-Players .................................................... 248
Einlegen/Auswurf der CD ............................................ 249
Display-Anzeigen ............................................................ 250
Titelauswahl .................................................................... 250
Schneller Vor-/Rücklauf der Titel ............................... 250
Pause-Funktion ............................................................... 250
CD-/MP3-PLAYER ......................................................... 251
Einleitung .......................................................................... 251
Betriebsart MP3 ............................................................. 251
Wahl der Abschnitte MP3 mit Hybriddisc ............... 251
Display-Anzeigen ............................................................ 252
Auswahl des nächsten/vorherigen Ordners ............. 255
Ordnerstruktur .............................................................. 252
AUX (nur mit dem System Blue&Me™)................. 253
Einleitung .......................................................................... 253
Betriebsart AUX ............................................................. 253
FEHLERDIAGNOSE ...................................................... 254
AUTORADIO
PRÄSENTATION............................................................ 222
Nützliche Hinweise ....................................................... 222
Technische Eigenschaften ............................................. 224
SCHNELLANLEITUNG ............................................... 225
Bedienungen am Lenkrad ............................................. 228
Allgemeines ..................................................................... 229
FUNKTIONEN UND EINSTELLUNGEN ............... 231
Einschalten des Autoradios .......................................... 231
Ausschalten des Autoradios ........................................ 231
Auswahl der Radiofunktionen ..................................... 231
Auswahl der Funktion CD ........................................... 231
Funktion zum Speichern der Audioquelle ................ 231
Lautstärkeregelung ......................................................... 232
Funktion Mute/Pause ..................................................... 232
Audio-Regelung .............................................................. 233
Funktionen Preset/User/Classic/Rock/Jazz ............... 235
Funktion User Eq Settings ............................................ 235
Menü ................................................................................. 236
Telefonvorbereitung ...................................................... 242
Diebstahlsicherung ......................................................... 243
RADIO (Tuner) .............................................................. 244
Einleitung .......................................................................... 244
Auswählen des Frequenzbereichs .............................. 244
Vorwahltasten ................................................................. 245
Speicherung des zuletzt gehörten Senders ............... 245
Automatische Senderabstimmung .............................. 245
AUTORADIO
221

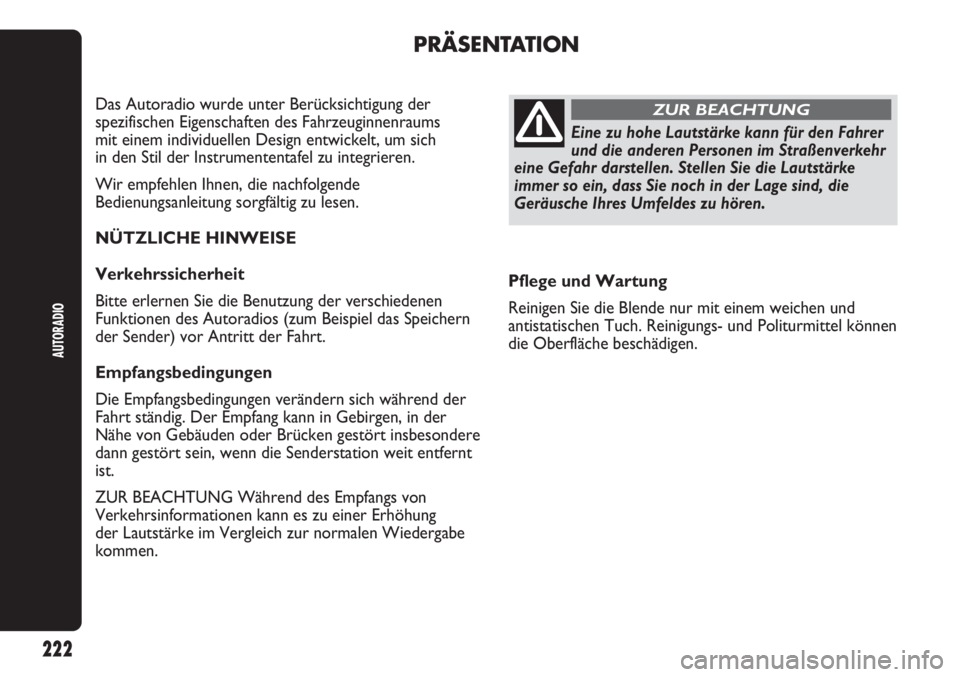

Page 223 of 270

Pflege und Wartung
Reinigen Sie die Blende nur mit einem weichen und
antistatischen Tuch. Reinigungs- und Politurmittel können
die Oberfläche beschädigen.
PRÄSENTATION
Das Autoradio wurde unter Berücksichtigung der
spezifischen Eigenschaften des Fahrzeuginnenraums
mit einem individuellen Design entwickelt, um sich
in den Stil der Instrumententafel zu integrieren.
Wir empfehlen Ihnen, die nachfolgende
Bedienungsanleitung sorgfältig zu lesen.
NÜTZLICHE HINWEISE
Verkehrssicherheit
Bitte erlernen Sie die Benutzung der verschiedenen
Funktionen des Autoradios (zum Beispiel das Speichern
der Sender) vor Antritt der Fahrt.
Empfangsbedingungen
Die Empfangsbedingungen verändern sich während der
Fahrt ständig. Der Empfang kann in Gebirgen, in der
Nähe von Gebäuden oder Brücken gestört insbesondere
dann gestört sein, wenn die Senderstation weit entfernt
ist.
ZUR BEACHTUNG Während des Empfangs von
Verkehrsinformationen kann es zu einer Erhöhung
der Lautstärke im Vergleich zur normalen Wiedergabe
kommen.
Eine zu hohe Lautstärke kann für den Fahrer
und die anderen Personen im Straßenverkehr
eine Gefahr darstellen. Stellen Sie die Lautstärke
immer so ein, dass Sie noch in der Lage sind, die
Geräusche Ihres Umfeldes zu hören.
ZUR BEACHTUNG
AUTORADIO
222

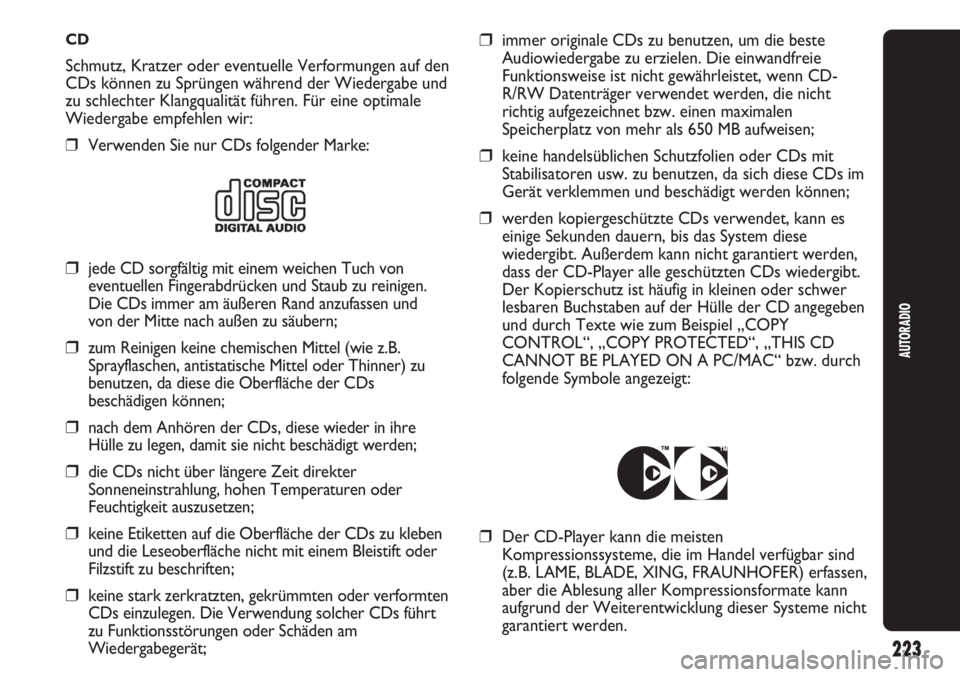

Page 224 of 270

CD
Schmutz, Kratzer oder eventuelle Verformungen auf den
CDs können zu Sprüngen während der Wiedergabe und
zu schlechter Klangqualität führen. Für eine optimale
Wiedergabe empfehlen wir:
❒Verwenden Sie nur CDs folgender Marke:
AUTORADIO
223
❒jede CD sorgfältig mit einem weichen Tuch von
eventuellen Fingerabdrücken und Staub zu reinigen.
Die CDs immer am äußeren Rand anzufassen und
von der Mitte nach außen zu säubern;
❒zum Reinigen keine chemischen Mittel (wie z.B.
Sprayflaschen, antistatische Mittel oder Thinner) zu
benutzen, da diese die Oberfläche der CDs
beschädigen können;
❒nach dem Anhören der CDs, diese wieder in ihre
Hülle zu legen, damit sie nicht beschädigt werden;
❒die CDs nicht über längere Zeit direkter
Sonneneinstrahlung, hohen Temperaturen oder
Feuchtigkeit auszusetzen;
❒keine Etiketten auf die Oberfläche der CDs zu kleben
und die Leseoberfläche nicht mit einem Bleistift oder
Filzstift zu beschriften;
❒keine stark zerkratzten, gekrümmten oder verformten
CDs einzulegen. Die Verwendung solcher CDs führt
zu Funktionsstörungen oder Schäden am
Wiedergabegerät;
❒immer originale CDs zu benutzen, um die beste
Audiowiedergabe zu erzielen. Die einwandfreie
Funktionsweise ist nicht gewährleistet, wenn CD-
R/RW Datenträger verwendet werden, die nicht
richtig aufgezeichnet bzw. einen maximalen
Speicherplatz von mehr als 650 MB aufweisen;
❒keine handelsüblichen Schutzfolien oder CDs mit
Stabilisatoren usw. zu benutzen, da sich diese CDs im
Gerät verklemmen und beschädigt werden können;
❒werden kopiergeschützte CDs verwendet, kann es
einige Sekunden dauern, bis das System diese
wiedergibt. Außerdem kann nicht garantiert werden,
dass der CD-Player alle geschützten CDs wiedergibt.
Der Kopierschutz ist häufig in kleinen oder schwer
lesbaren Buchstaben auf der Hülle der CD angegeben
und durch Texte wie zum Beispiel „COPY
CONTROL“, „COPY PROTECTED“, „THIS CD
CANNOT BE PLAYED ON A PC/MAC“ bzw. durch
folgende Symbole angezeigt:
❒Der CD-Player kann die meisten
Kompressionssysteme, die im Handel verfügbar sind
(z.B. LAME, BLADE, XING, FRAUNHOFER) erfassen,
aber die Ablesung aller Kompressionsformate kann
aufgrund der Weiterentwicklung dieser Systeme nicht
garantiert werden.
Page 225 of 270

224
AUTORADIO

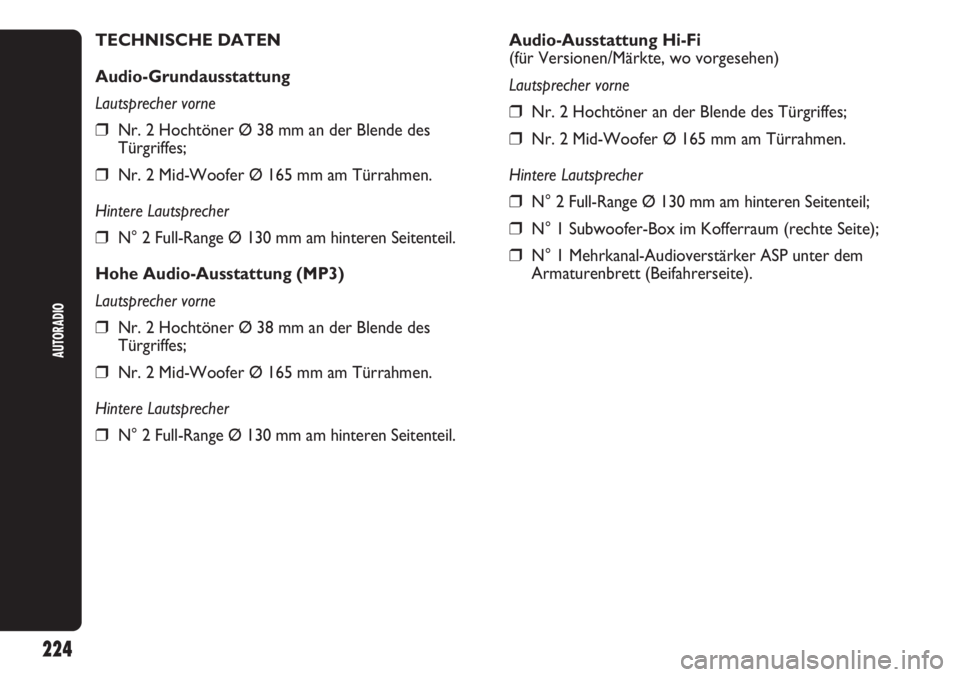

Audio-Ausstattung Hi-Fi
(für Versionen/Märkte, wo vorgesehen)
Lautsprecher vorne
❒Nr. 2 Hochtöner an der Blende des Türgriffes;
❒Nr. 2 Mid-Woofer Ø 165 mm am Türrahmen.
Hintere Lautsprecher
❒N° 2 Full-Range Ø 130 mm am hinteren Seitenteil;
❒N° 1 Subwoofer-Box im Kofferraum (rechte Seite);
❒N° 1 Mehrkanal-Audioverstärker ASP unter dem
Armaturenbrett (Beifahrerseite). TECHNISCHE DATEN
Audio-Grundausstattung
Lautsprecher vorne
❒Nr. 2 Hochtöner Ø 38 mm an der Blende des
Türgriffes;
❒Nr. 2 Mid-Woofer Ø 165 mm am Türrahmen.
Hintere Lautsprecher
❒N° 2 Full-Range Ø 130 mm am hinteren Seitenteil.
Hohe Audio-Ausstattung (MP3)
Lautsprecher vorne
❒Nr. 2 Hochtöner Ø 38 mm an der Blende des
Türgriffes;
❒Nr. 2 Mid-Woofer Ø 165 mm am Türrahmen.
Hintere Lautsprecher
❒N° 2 Full-Range Ø 130 mm am hinteren Seitenteil.
Page 226 of 270

225
AUTORADIO
KURZANLEITUNG
Taste
FM
AM
MEDIA
ALLGEMEINE FUNKTIONEN
Einschalten
Ausschalten
Auswahl des Radiosenders FM1, FM2, FM Autostore
Wahl der Radiosensors MW1, MW2
Auswahl der Quelle CD/Media Player (nur mit Blue&Me™)/
AUX (nur mit Blue&Me™)
Betriebsart
Kurzes Drücken der Taste
Kurzes Drücken der Taste
Kurzes, wiederholtes Drücken der Taste
Kurzes, wiederholtes Drücken der Taste
Kurzes, wiederholtes Drücken der Taste
F0U0542m
gON/OFF Abb. 1
Page 227 of 270

Taste
1 2 3 4 5 6
RADIO-FUNKTIONEN
Sendersuche:
– automatischer Suchlauf
– manueller Suchlauf
Speicherung des aktuellen Senders
Aufruf eines gespeicherten Senders
Betriebsart
Automatische Suche: Tastendruck ¯oder ˙
(langer Tastendruck für schnellen Vorlauf)
Manuelle Suche: Tastendruck ▲oder ▼
(langer Tastendruck für schnellen Vorlauf)
Längeres Drücken der Tasten für Voreinstellung
Speicherplätze von 1 bis 6
Kurzes Drücken der Tasten für die Voreinstellung
der Speicherplätze von 1 bis 6
Taste
MUTE
AUDIO
MENÜ
ALLGEMEINE FUNKTIONEN
Ein-/Ausschalten der Lautstärke (Mute/Pause)
Audioeinstellungen: tiefe Töne (BASS), hohe Töne
(TREBLE), Ausgleich links/rechts (BALANCE),
Ausgleich vorne/hinten (FADER)
Einstellen der erweiterten Funktionen
Lautstärkeregelung
Vorgehensweise
Kurzes Drücken der Taste
Menüaktivierung: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten ▲oder ▼
Einstellung der Werte: Tastendruck ¯oder ˙
Menüaktivierung: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten ▲oder ▼
Einstellung der Werte: Tastendruck ¯oder ˙
Drehen nach links/rechts des Drehringes
AUTORADIO
226
Page 228 of 270

AUTORADIO
227
Taste
˚EJECT
CD-FUNKTIONEN
Auswurf der CD
Wiedergabe des vorhergehenden/nächsten Titels
Schneller Rücklauf/Vorlauf des CD-Titels
Wiedergabe voriger/nächster Ordner (für MP3-CD)
Betriebsart
Kurzes Drücken der Taste
Kurzes Drücken der Tasten ¯oder ˙
Langes Drücken der Tasten ¯oder ˙
Kurzes Drücken der Tasten ▲oder ▼
FUNKTIONEN Media Player
(nur mit BlueMe™)
Wahl Ordner/Interpret/vorheriges/nachfolgendes Album je nach
aktiver Wahlfunktion
Wiedergabe des vorhergehenden/nächsten Titels
Betriebsart
Kurzes Drücken der Taste
Kurzes Drücken der Taste
Taste
Page 229 of 270

BEDIENUNGEN AM LENKRAD
(für Versionen/Märkte, wo vorgesehen)
F0U518Ab
Taste
&
+
−
SRC
▲
▼
FUNKTION
Ein-/Ausschalten AudioMute (Betriebsart Radio)
oder Funktion Pause (Betriebsart MP3 oder Media Player
nur mit Blue&Me™)
Lautstärke erhöhen
Lautstärke verringern
Frequenzauswahl Radio (FM1, FM2, FMT, FMA, MW1, MW2)
und Wahl der Audioquellen (Radio, MP3 oder Media Player
nur mit BlueMe™)/AUX (nur mit Blue&Me™)
Radio: automatische Suche des nächsten einstellbaren
Senders
CD/CD MP3: Wahl des nächsten Titels
Radio: automatische Suche des vorherigen einstellbaren
Senders
CD/CD MP3: Wahl des vorherigen TitelsBetriebsart
Kurzes Drücken der Taste
Drücken der Taste
Drücken der Taste
Drücken der Taste
Drücken der Taste
Drücken der Taste
AUTORADIO
228
Abb. 2
Page 230 of 270

AUTORADIO
229
ALLGEMEINES
Das Autoradio verfügt über folgende Funktionen:
Radio
❒PLL-Abstimmung mit Wellenbereichen FM/AM/MW;
❒RDS (Radio Data System) mit Funktion TA
(Verkehrsinformationen) – TP
(Verkehrsprogrammen) – EON (Enhanced Other
Network) – REG (Regionalen Programmen);
❒AF: Suche anderer Frequenzen in der RDS-
Betriebsart;
❒Vorrüstung für Notalarm;
❒automatische/manuelle Senderabstimmung;
❒FM Multipath Detector;
❒manuelles Speichern von 30 Sendern: 18 im
Frequenzbereich FM (6 in FM1, 6 in FM2, 6 in FMT),
12 im Frequenzbereich MW (6 in MW1, 6 in MW2);
❒automatisches Speichern (Funktion Autostore)
von 6 Sendern im entsprechenden FM-Bereich;
❒Funktion SPEED VOLUME: automatische Regelung
der Lautstärke in Abhängigkeit von der
Fahrzeuggeschwindigkeit;
❒automatische Auswahl zwischen Stereo/Mono.CD
❒direkte Auswahl der CD;
❒Auswahl des Titels (vorwärts/rückwärts);
❒schneller Vorlauf (vorwärts/rückwärts) der Titel;
❒Funktion CD Display: Anzeige Name der
CD/abgelaufene Spielzeit des Titels;
❒Lesen von Audio-CD, CD-R und CD-RW.
Außer den Audiotracks sind auf den
Multimedia-CDs auch Datentracks
vorhanden. Die Wiedergabe einer
derartigen CD kann zu Störgeräuschen mit einer
derartigen Lautstärke führen, dass die
Verkehrssicherheit beeinträchtigt wird. Zudem kann
es zu Schäden an den Lautsprechern kommen.
