Abarth Punto Evo 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

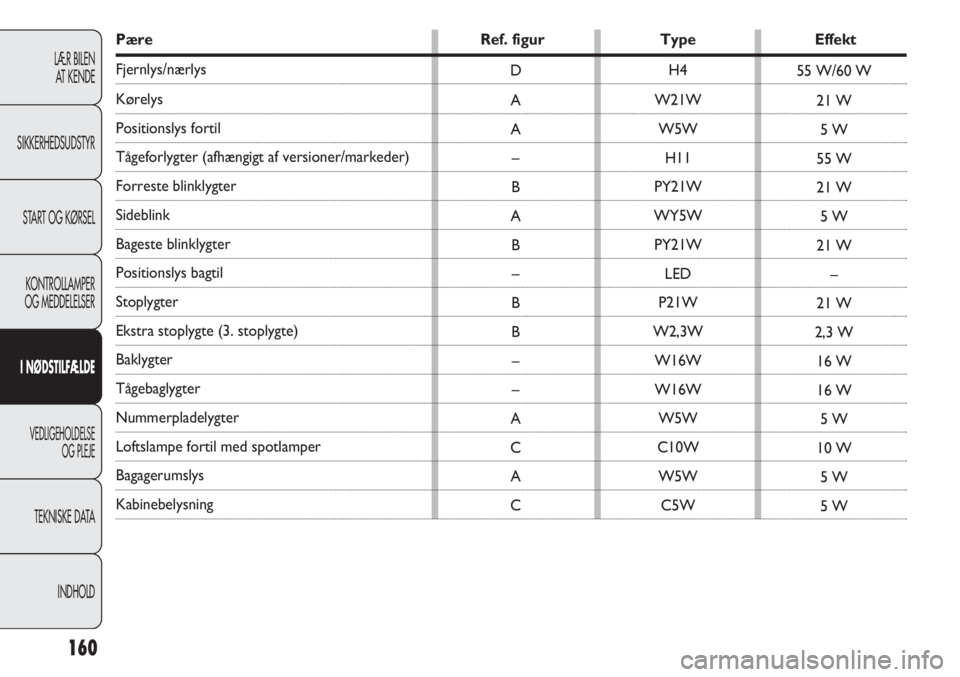

Pære Ref. figur Type Effekt
Fjernlys/nærlys
Kørelys
Positionslys fortil
Tågeforlygter (afhængigt af versioner/markeder)
Forreste blinklygter
Sideblink
Bageste blinklygter
Positionslys bagtil
Stoplygter
Ekstra stoplygte (3. stoplygte)
Baklygter
Tågebaglygter
Nummerpladelygter
Loftslampe fortil med spotlamper
Bagagerumslys
KabinebelysningH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55 W/60 W
21 W
5 W
55 W
21 W
5 W
21 W
–
21 W
2,3 W
16 W
16 W
5 W
10 W
5 W
5 W
160
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

F0U138Abfig. 136F0U139Abfig. 137
VIGTIGT! Udskiftning af pærer til de forreste blinklys,
af nær- og fjernlysene kan udføres via brugen af den
pågældende adgangslåge (se afsnittet „Blinklys“ i dette
kapitel).
POSITIONSLYS fig. 137
Pæren udskiftes på følgende måde:
❒Fjern gummihætten ved hjælp af den tilhørende flig.
❒Tryk på begge sider af tapperne B og træk derefter
fatningen ud.
❒Fjern pæren C.
❒Fastgør fatningen igen, påmonter derefter
gummihætten og kontrollér, at den sidder rigtigt fast.

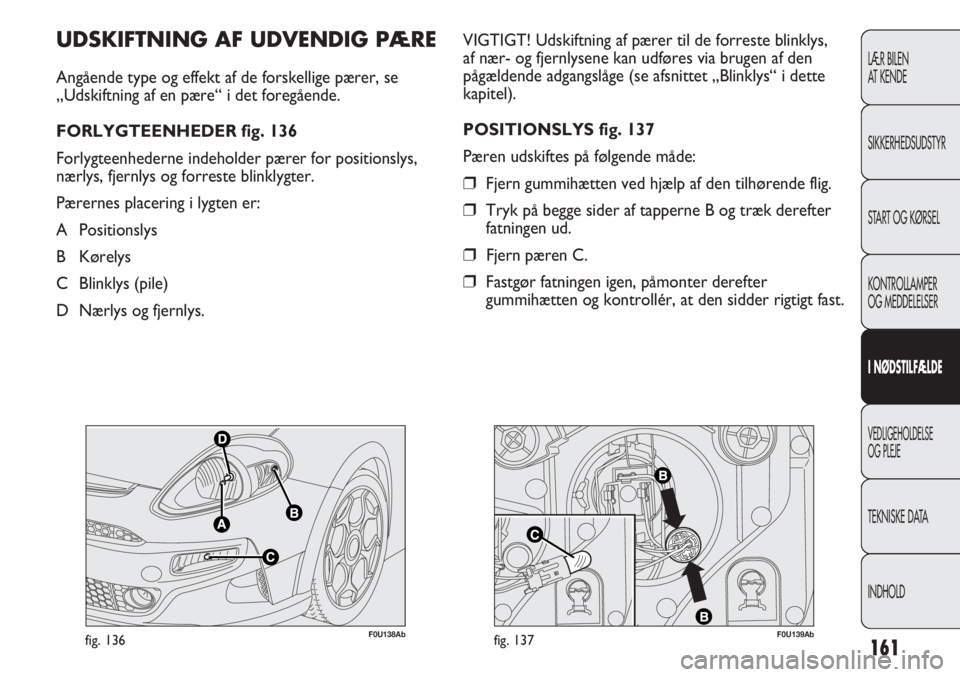

UDSKIFTNING AF UDVENDIG PÆRE
Angående type og effekt af de forskellige pærer, se
„Udskiftning af en pære“ i det foregående.
FORLYGTEENHEDER fig. 136
Forlygteenhederne indeholder pærer for positionslys,
nærlys, fjernlys og forreste blinklygter.
Pærernes placering i lygten er:
A Positionslys
B Kørelys
C Blinklys (pile)
D Nærlys og fjernlys.
161
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

162
F0U140Abfig. 138

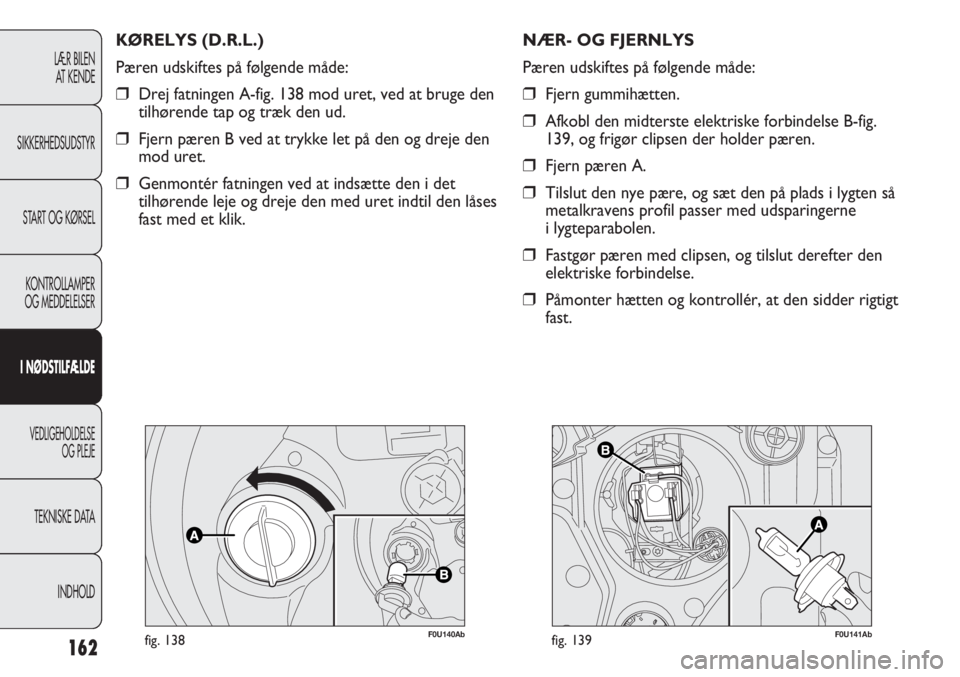

KØRELYS (D.R.L.)
Pæren udskiftes på følgende måde:
❒Drej fatningen A-fig. 138 mod uret, ved at bruge den
tilhørende tap og træk den ud.
❒Fjern pæren B ved at trykke let på den og dreje den
mod uret.
❒Genmontér fatningen ved at indsætte den i det
tilhørende leje og dreje den med uret indtil den låses
fast med et klik.
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U141Abfig. 139
NÆR- OG FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern gummihætten.
❒Afkobl den midterste elektriske forbindelse B-fig.
139, og frigør clipsen der holder pæren.
❒Fjern pæren A.
❒Tilslut den nye pære, og sæt den på plads i lygten så
metalkravens profil passer med udsparingerne
i lygteparabolen.
❒Fastgør pæren med clipsen, og tilslut derefter den
elektriske forbindelse.
❒Påmonter hætten og kontrollér, at den sidder rigtigt
fast.

163
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

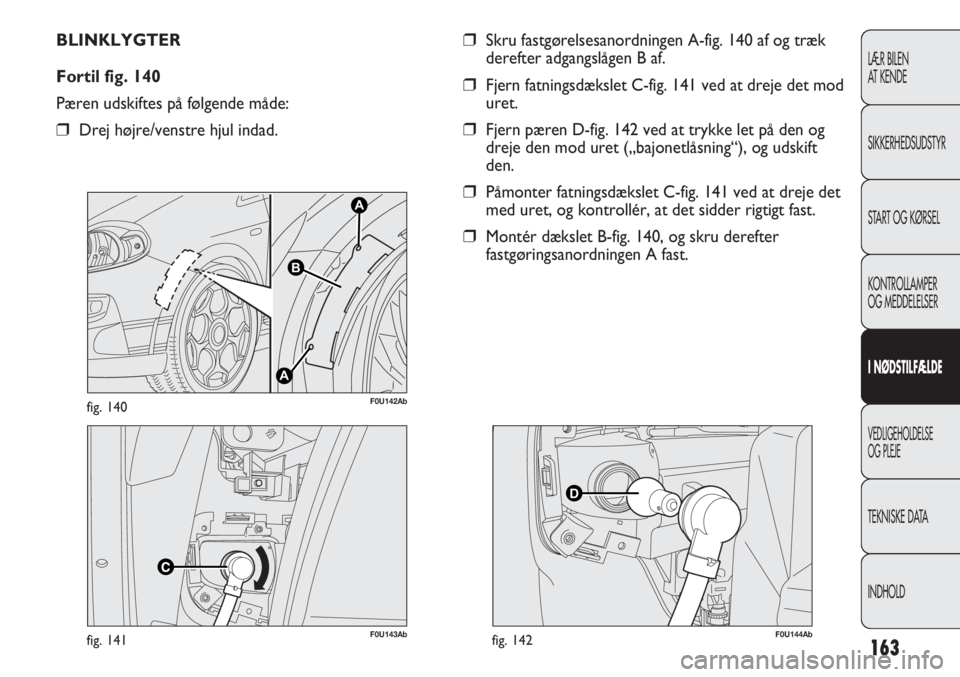

BLINKLYGTER
Fortil fig. 140
Pæren udskiftes på følgende måde:
❒Drej højre/venstre hjul indad.
D
F0U144Abfig. 142
❒Skru fastgørelsesanordningen A-fig. 140 af og træk
derefter adgangslågen B af.
❒Fjern fatningsdækslet C-fig. 141 ved at dreje det mod
uret.
❒Fjern pæren D-fig. 142 ved at trykke let på den og
dreje den mod uret („bajonetlåsning“), og udskift
den.
❒Påmonter fatningsdækslet C-fig. 141 ved at dreje det
med uret, og kontrollér, at det sidder rigtigt fast.
❒Montér dækslet B-fig. 140, og skru derefter
fastgøringsanordningen A fast.

164
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
C
AC
B
C
F0U147Abfig. 144
❒Fjern fastgøringsskruerne C og trække lygten ud.
❒Træk pæren A-fig.145 ud ved at dreje den mod uret
og frakobl den elektriske forbindelse.
F0U145Abfig. 143

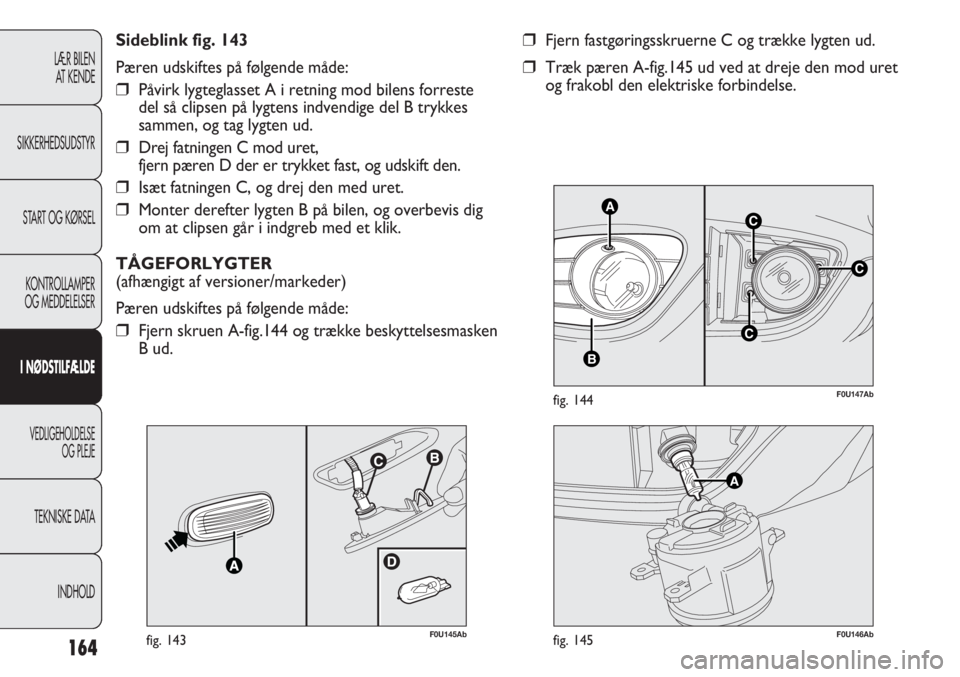

Sideblink fig. 143
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset A i retning mod bilens forreste
del så clipsen på lygtens indvendige del B trykkes
sammen, og tag lygten ud.
❒Drej fatningen C mod uret,
fjern pæren D der er trykket fast, og udskift den.
❒Isæt fatningen C, og drej den med uret.
❒Monter derefter lygten B på bilen, og overbevis dig
om at clipsen går i indgreb med et klik.
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Fjern skruen A-fig.144 og trække beskyttelsesmasken
B ud.
A
F0U146Abfig. 145

165
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

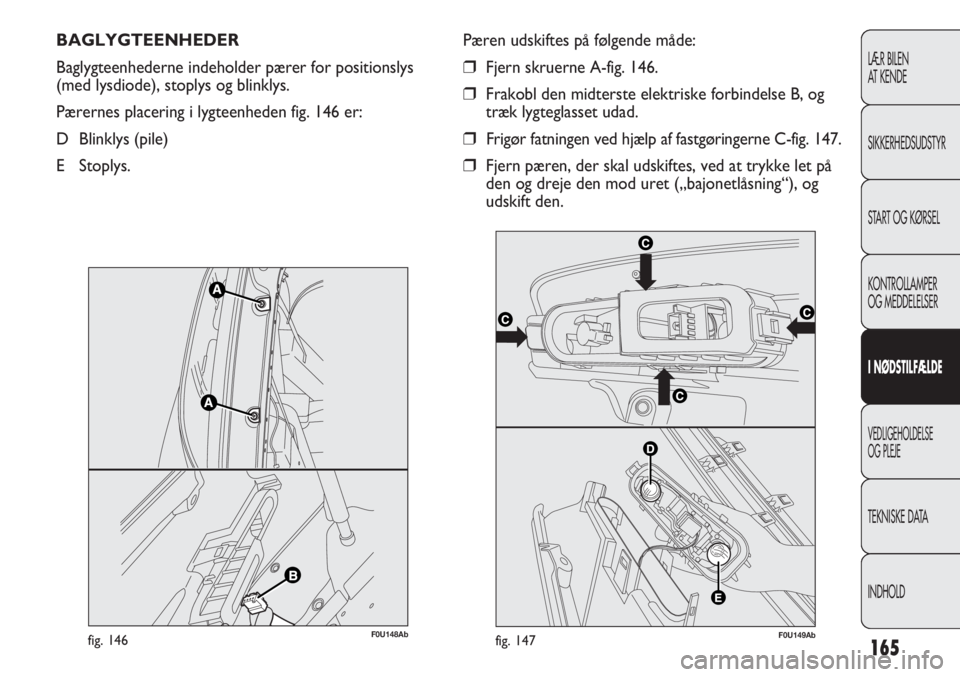

BAGLYGTEENHEDER
Baglygteenhederne indeholder pærer for positionslys
(med lysdiode), stoplys og blinklys.
Pærernes placering i lygteenheden fig. 146 er:
D Blinklys (pile)
E Stoplys.
F0U148Abfig. 146F0U149Abfig. 147
Pæren udskiftes på følgende måde:
❒Fjern skruerne A-fig. 146.
❒Frakobl den midterste elektriske forbindelse B, og
træk lygteglasset udad.
❒Frigør fatningen ved hjælp af fastgøringerne C-fig. 147.
❒Fjern pæren, der skal udskiftes, ved at trykke let på
den og dreje den mod uret („bajonetlåsning“), og
udskift den.

166
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
❒Påmonter fatningen.
❒Tilslut igen den elektriske forbindelse, anbring
gruppen korrekt på bilens karrosseri, og skru
derefter fastgørelsesskruerne A i.
VIGTIGT! Henvend dig til Abarths servicenet angående
udskiftning af positionslygterne med lysdiode.

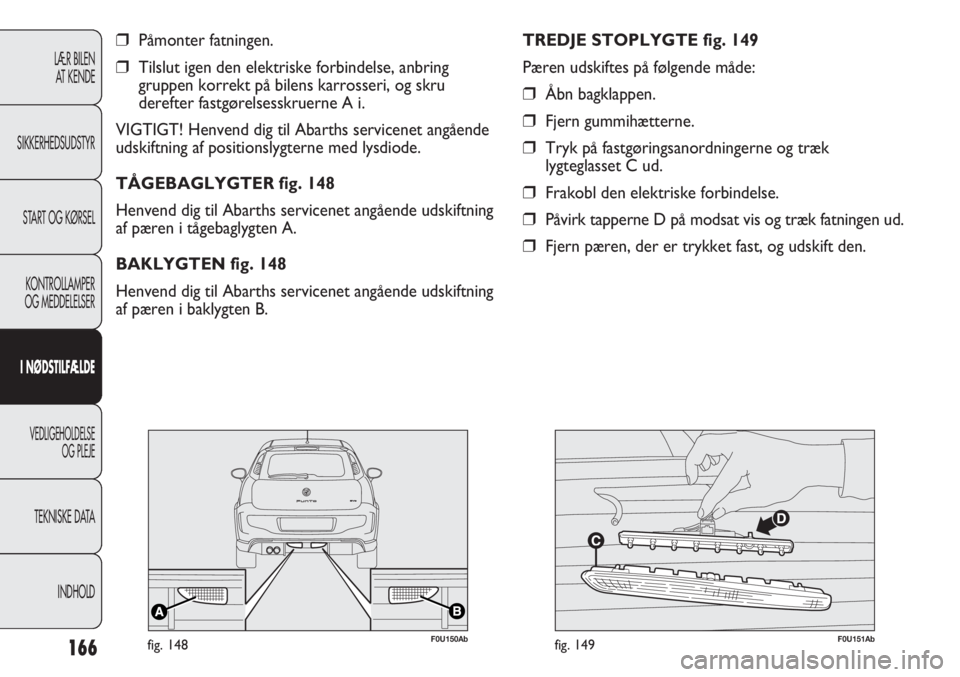

TÅGEBAGLYGTER fig. 148
Henvend dig til Abarths servicenet angående udskiftning
af pæren i tågebaglygten A.
BAKLYGTEN fig. 148
Henvend dig til Abarths servicenet angående udskiftning
af pæren i baklygten B.
F0U150Abfig. 148F0U151Abfig. 149
TREDJE STOPLYGTE fig. 149
Pæren udskiftes på følgende måde:
❒Åbn bagklappen.
❒Fjern gummihætterne.
❒Tryk på fastgøringsanordningerne og træk
lygteglasset C ud.
❒Frakobl den elektriske forbindelse.
❒Påvirk tapperne D på modsat vis og træk fatningen ud.
❒Fjern pæren, der er trykket fast, og udskift den.

167
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

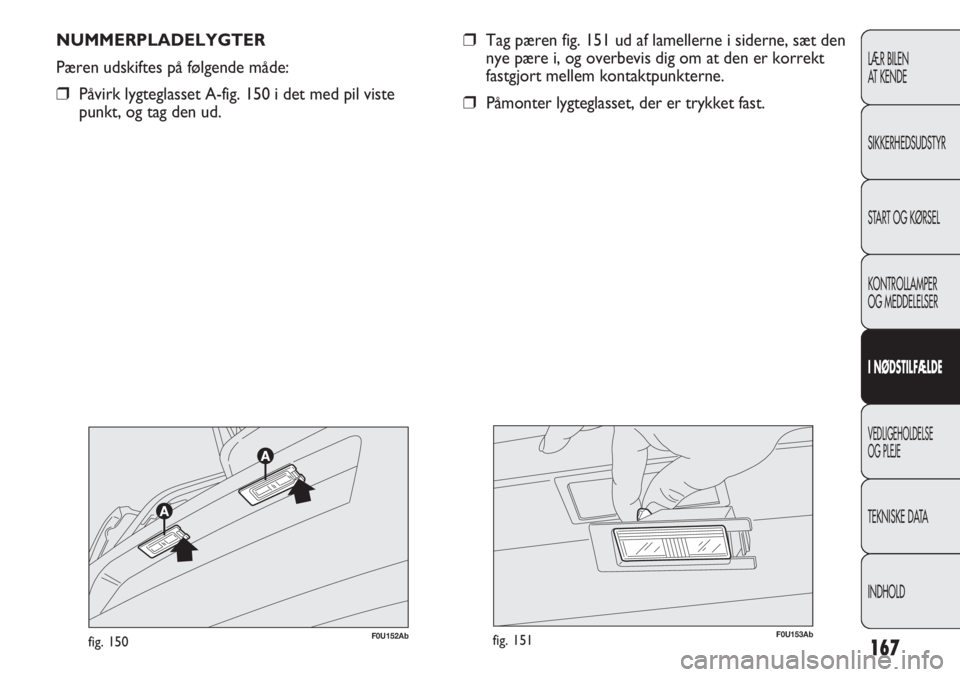

NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset A-fig. 150 i det med pil viste
punkt, og tag den ud.
❒Tag pæren fig. 151 ud af lamellerne i siderne, sæt den
nye pære i, og overbevis dig om at den er korrekt
fastgjort mellem kontaktpunkterne.
❒Påmonter lygteglasset, der er trykket fast.
F0U152Abfig. 150F0U153Abfig. 151

168
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U154Abfig. 152
UDSKIFTNING AF INDVENDIGE
PÆRER
Angående type og effekt af de forskellige pærer, se
„Udskiftning af en pære“ i det foregående.LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:❒Lirk lampen A-fig. 152 ud i de med pil viste punkter.
❒Åbn beskyttelsesdækslet B-fig. 153.
❒Tag pærerne C-fig. 153 ud af lamellerne i siderne,
sæt de nye pærer i, og overbevis dig om at de er
korrekt fastgjort mellem kontaktpunkterne.
❒Luk dækslet B-fig. 153, og tryk lampen A-fig. 152 fast
i dens sæde i loftet.
F0U155Abfig. 153

169
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U156Abfig. 154

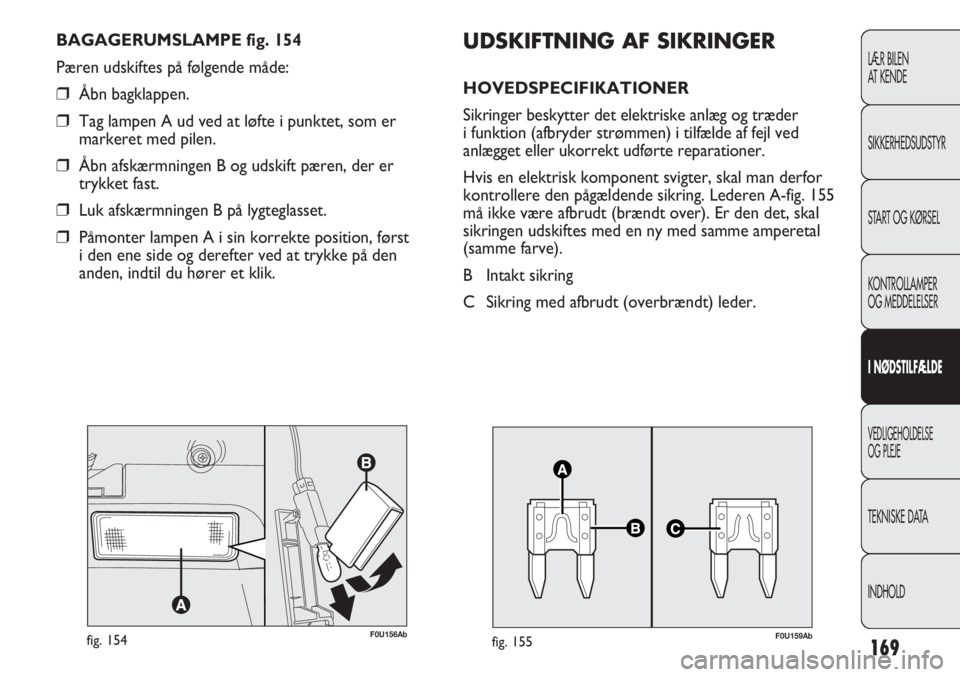

BAGAGERUMSLAMPE fig. 154
Pæren udskiftes på følgende måde:
❒Åbn bagklappen.
❒Tag lampen A ud ved at løfte i punktet, som er
markeret med pilen.
❒Åbn afskærmningen B og udskift pæren, der er
trykket fast.
❒Luk afskærmningen B på lygteglasset.
❒Påmonter lampen A i sin korrekte position, først
i den ene side og derefter ved at trykke på den
anden, indtil du hører et klik.
F0U159Abfig. 155
UDSKIFTNING AF SIKRINGER
HOVEDSPECIFIKATIONER
Sikringer beskytter det elektriske anlæg og træder
i funktion (afbryder strømmen) i tilfælde af fejl ved
anlægget eller ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter, skal man derfor
kontrollere den pågældende sikring. Lederen A-fig. 155
må ikke være afbrudt (brændt over). Er den det, skal
sikringen udskiftes med en ny med samme amperetal
(samme farve).
B Intakt sikring
C Sikring med afbrudt (overbrændt) leder.
