Alfa Romeo 156 2004 Manual de Empleo y Cuidado (in Spanish)

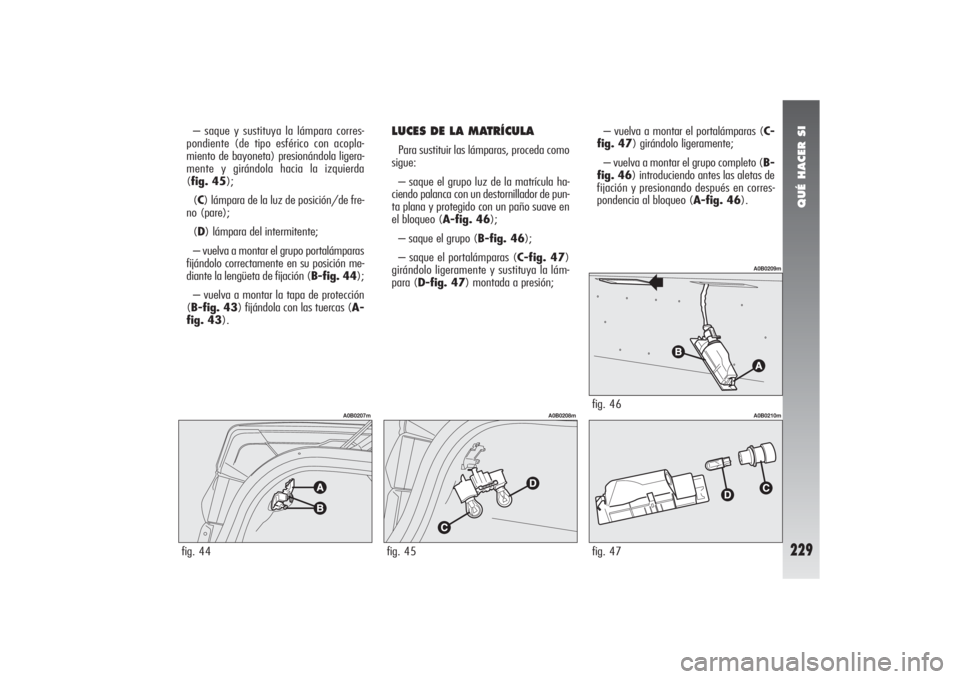

QUÉ HACER SI
229
– saque y sustituya la lámpara corres-
pondiente (de tipo esférico con acopla-
miento de bayoneta) presionándola ligera-
mente y girándola hacia la izquierda
(fig. 45);
(C) lámpara de la luz de posición/de fre-
no (pare);
(D) lámpara del intermitente;
– vuelva a montar el grupo portalámparas
fijándolo correctamente en su posición me-
diante la lengüeta de fijación (B-fig. 44);
– vuelva a montar la tapa de protección
(B-fig. 43) fijándola con las tuercas (A-
fig. 43).
LUCES DE LA MATRÍCULAPara sustituir las lámparas, proceda como
sigue:
– saque el grupo luz de la matrícula ha-
ciendo palanca con un destornillador de pun-
ta plana y protegido con un paño suave en
el bloqueo (A-fig. 46);
– saque el grupo (B-fig. 46);
– saque el portalámparas (C-fig. 47)
girándolo ligeramente y sustituya la lám-
para (D-fig. 47) montada a presión;– vuelva a montar el portalámparas (C-
fig. 47) girándolo ligeramente;
– vuelva a montar el grupo completo (B-
fig. 46) introduciendo antes las aletas de
fijación y presionando después en corres-
pondencia al bloqueo (A-fig. 46).
fig. 44
A0B0207m
fig. 45
A0B0208m
fig. 47
A0B0210m
fig. 46
A0B0209m

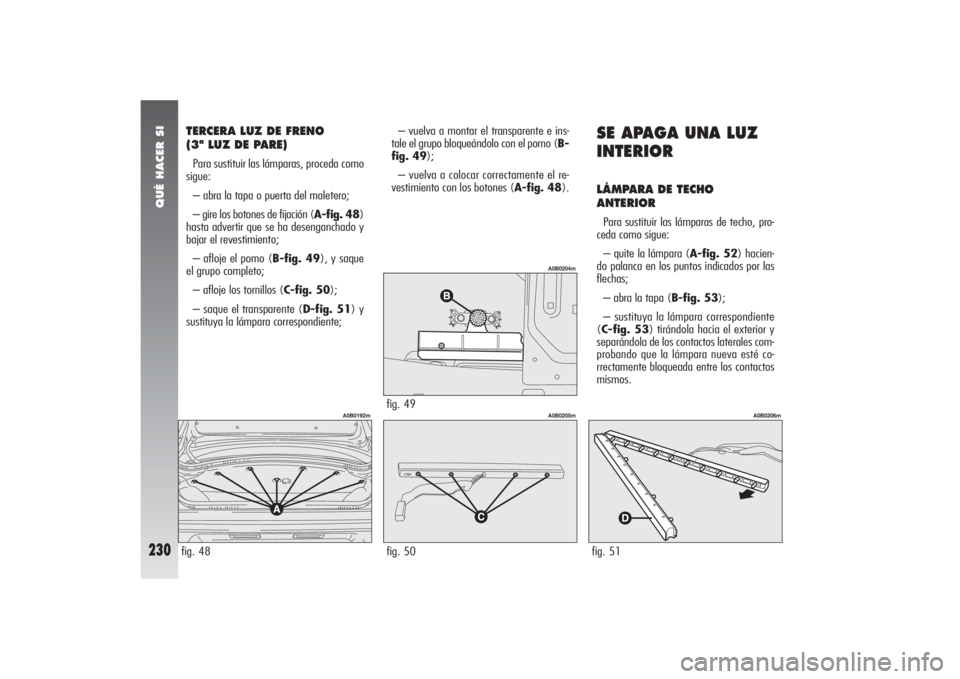

QUÉ HACER SI
230
TERCERA LUZ DE FRENO
(3ª LUZ DE PARE)Para sustituir las lámparas, proceda como
sigue:
– abra la tapa o puerta del maletero;
– gire los botones de fijación (A-fig. 48)
hasta advertir que se ha desenganchado y
bajar el revestimiento;
– afloje el pomo (B-fig. 49), y saque
el grupo completo;
– afloje los tornillos (C-fig. 50);
– saque el transparente (D-fig. 51) y
sustituya la lámpara correspondiente;– vuelva a montar el transparente e ins-
tale el grupo bloqueándolo con el pomo (B-
fig. 49);
– vuelva a colocar correctamente el re-
vestimiento con los botones (A-fig. 48).
SE APAGA UNA LUZ
INTERIORLÁMPARA DE TECHO
ANTERIORPara sustituir las lámparas de techo, pro-
ceda como sigue:
– quite la lámpara (A-fig. 52) hacien-
do palanca en los puntos indicados por las
flechas;
– abra la tapa (B-fig. 53);
– sustituya la lámpara correspondiente
(C-fig. 53) tirándola hacia el exterior y
separándola de los contactos laterales com-
probando que la lámpara nueva esté co-
rrectamente bloqueada entre los contactos
mismos.
fig. 48
A0B0192m
fig. 50
A0B0205m
fig. 49
A0B0204m
fig. 51
A0B0206m

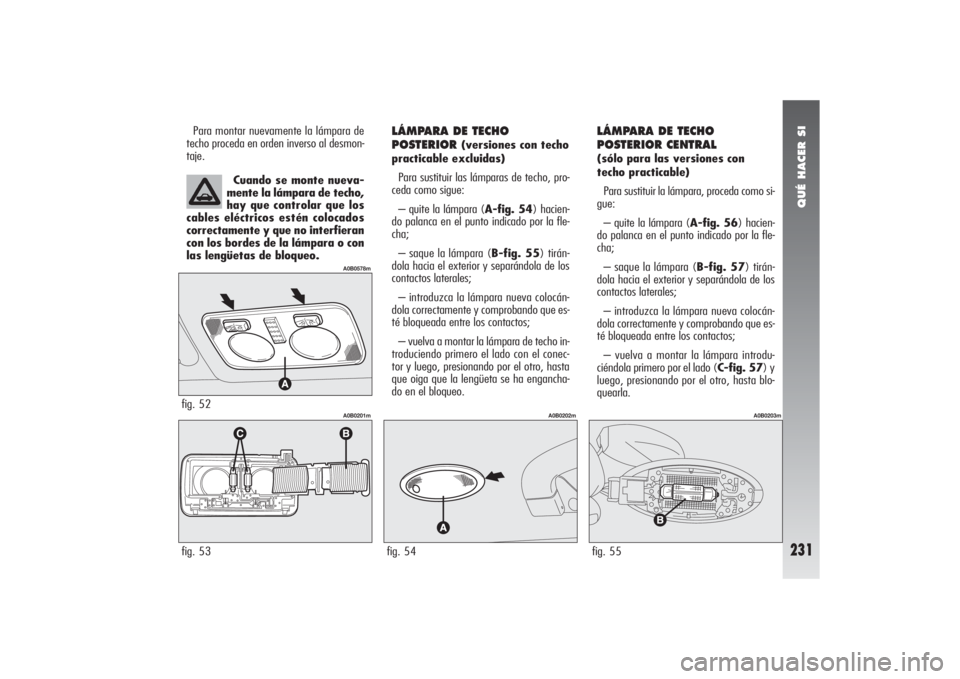

QUÉ HACER SI
231
LÁMPARA DE TECHO
POSTERIOR
(versiones con techo
practicable excluidas)
Para sustituir las lámparas de techo, pro-
ceda como sigue:
– quite la lámpara (A-fig. 54) hacien-
do palanca en el punto indicado por la fle-
cha;
– saque la lámpara (B-fig. 55) tirán-
dola hacia el exterior y separándola de los
contactos laterales;
– introduzca la lámpara nueva colocán-
dola correctamente y comprobando que es-
té bloqueada entre los contactos;
– vuelva a montar la lámpara de techo in-
troduciendo primero el lado con el conec-
tor y luego, presionando por el otro, hasta
que oiga que la lengüeta se ha engancha-
do en el bloqueo.
LÁMPARA DE TECHO
POSTERIOR CENTRAL(sólo para las versiones con
techo practicable)
Para sustituir la lámpara, proceda como si-
gue:
– quite la lámpara (A-fig. 56) hacien-
do palanca en el punto indicado por la fle-
cha;
– saque la lámpara (B-fig. 57) tirán-
dola hacia el exterior y separándola de los
contactos laterales;
– introduzca la lámpara nueva colocán-
dola correctamente y comprobando que es-
té bloqueada entre los contactos;
– vuelva a montar la lámpara introdu-
ciéndola primero por el lado (C-fig. 57) y
luego, presionando por el otro, hasta blo-
quearla. Cuando se monte nueva-
mente la lámpara de techo,
hay que controlar que los
cables eléctricos estén colocados
correctamente y que no interfieran
con los bordes de la lámpara o con
las lengüetas de bloqueo.
fig. 53
A0B0201m
fig. 52
A0B0578m
fig. 54
A0B0202m
fig. 55
A0B0203m
Para montar nuevamente la lámpara de
techo proceda en orden inverso al desmon-
taje.

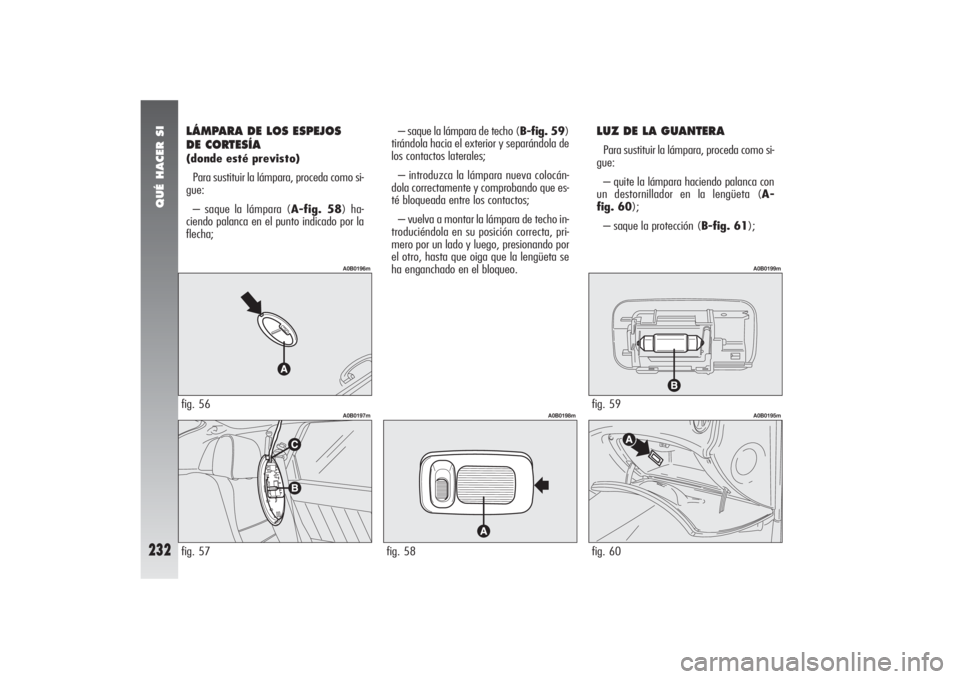

QUÉ HACER SI
232
LÁMPARA DE LOS ESPEJOS
DE CORTESÍA (donde esté previsto)
Para sustituir la lámpara, proceda como si-
gue:
– saque la lámpara (A-fig. 58) ha-
ciendo palanca en el punto indicado por la
flecha;– saque la lámpara de techo (B-fig. 59)
tirándola hacia el exterior y separándola de
los contactos laterales;
– introduzca la lámpara nueva colocán-
dola correctamente y comprobando que es-
té bloqueada entre los contactos;
– vuelva a montar la lámpara de techo in-
troduciéndola en su posición correcta, pri-
mero por un lado y luego, presionando por
el otro, hasta que oiga que la lengüeta se
ha enganchado en el bloqueo.
LUZ DE LA GUANTERAPara sustituir la lámpara, proceda como si-
gue:
– quite la lámpara haciendo palanca con
un destornillador en la lengüeta (A-
fig. 60);
– saque la protección (B-fig. 61);
fig. 57
A0B0197m
fig. 56
A0B0196m
fig. 58
A0B0198m
fig. 60
A0B0195m
fig. 59
A0B0199m

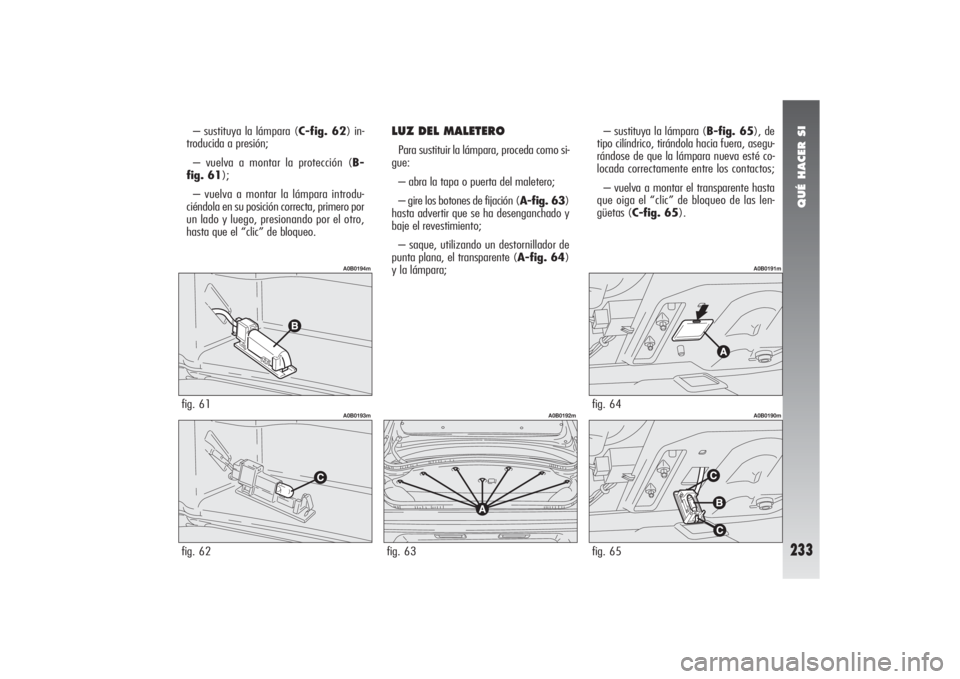

QUÉ HACER SI
233
– sustituya la lámpara (C-fig. 62) in-
troducida a presión;
– vuelva a montar la protección (B-
fig. 61);
– vuelva a montar la lámpara introdu-
ciéndola en su posición correcta, primero por
un lado y luego, presionando por el otro,
hasta que el “clic” de bloqueo.
LUZ DEL MALETERO Para sustituir la lámpara, proceda como si-
gue:
– abra la tapa o puerta del maletero;
– gire los botones de fijación (A-fig. 63)
hasta advertir que se ha desenganchado y
baje el revestimiento;
– saque, utilizando un destornillador de
punta plana, el transparente (A-fig. 64)
y la lámpara;– sustituya la lámpara (B-fig. 65), de
tipo cilíndrico, tirándola hacia fuera, asegu-
rándose de que la lámpara nueva esté co-
locada correctamente entre los contactos;
– vuelva a montar el transparente hasta
que oiga el “clic” de bloqueo de las len-
güetas (C-fig. 65).
fig. 61
A0B0194m
fig. 62
A0B0193m
fig. 65
A0B0190m
fig. 64
A0B0191m
fig. 63
A0B0192m

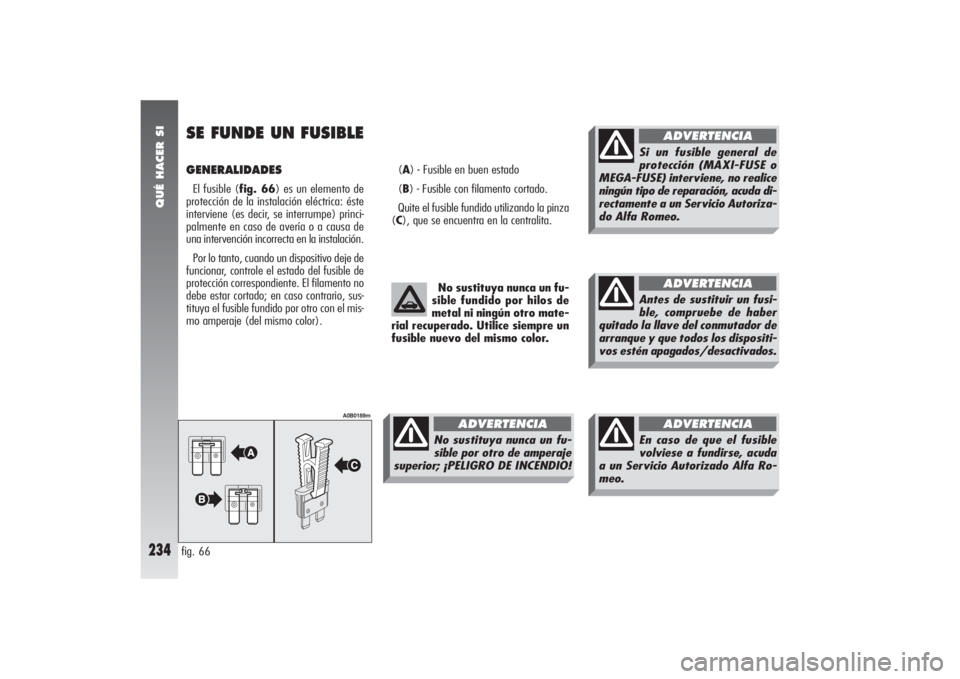

QUÉ HACER SI
234
GENERALIDADES El fusible (fig. 66) es un elemento de
protección de la instalación eléctrica: éste
interviene (es decir, se interrumpe) princi-
palmente en caso de avería o a causa de
una intervención incorrecta en la instalación.
Por lo tanto, cuando un dispositivo deje de
funcionar, controle el estado del fusible de
protección correspondiente. El filamento no
debe estar cortado; en caso contrario, sus-
tituya el fusible fundido por otro con el mis-
mo amperaje (del mismo color). (A) - Fusible en buen estado
(B) - Fusible con filamento cortado.
Quite el fusible fundido utilizando la pinza
(C), que se encuentra en la centralita.SE FUNDE UN FUSIBLEfig. 66
A0B0189m
No sustituya nunca un fu-
sible fundido por hilos de
metal ni ningún otro mate-
rial recuperado. Utilice siempre un
fusible nuevo del mismo color.No sustituya nunca un fu-
sible por otro de amperaje
superior; ¡PELIGRO DE INCENDIO!
ADVERTENCIA
Si un fusible general de
protección (MAXI-FUSE o
MEGA-FUSE) interviene, no realice
ningún tipo de reparación, acuda di-
rectamente a un Servicio Autoriza-
do Alfa Romeo.
ADVERTENCIA
Antes de sustituir un fusi-
ble, compruebe de haber
quitado la llave del conmutador de
arranque y que todos los dispositi-
vos estén apagados/desactivados.
ADVERTENCIA
En caso de que el fusible
volviese a fundirse, acuda
a un Servicio Autorizado Alfa Ro-
meo.
ADVERTENCIA

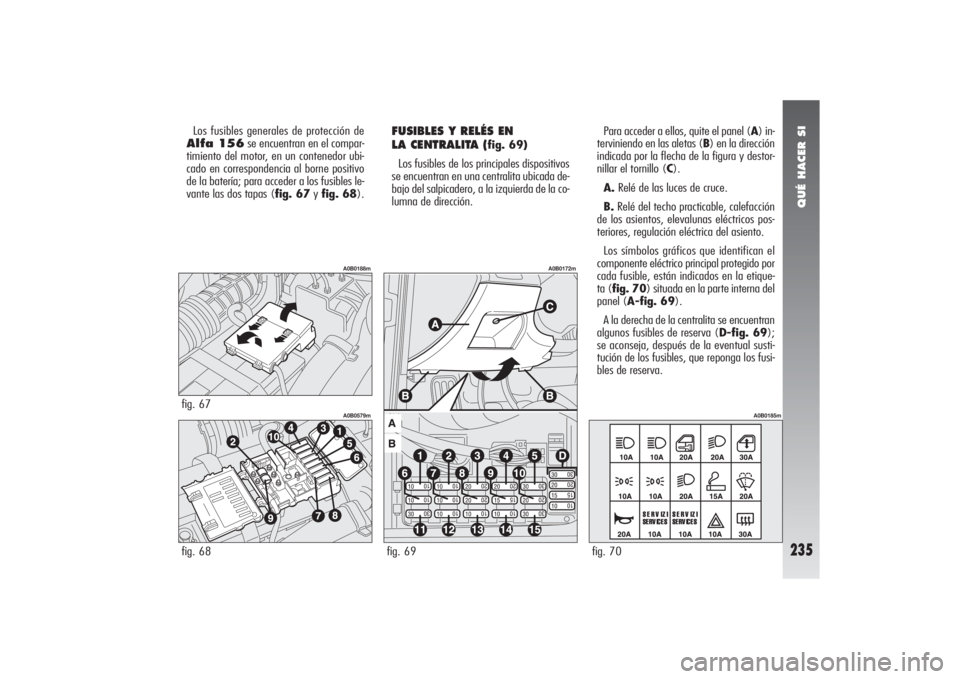

QUÉ HACER SI
235
Los fusibles generales de protección de
Alfa 156se encuentran en el compar-
timiento del motor, en un contenedor ubi-
cado en correspondencia al borne positivo
de la batería; para acceder a los fusibles le-
vante las dos tapas (fig. 67y fig. 68).
FUSIBLES Y RELÉS EN
LA CENTRALITA (
fig. 69)
Los fusibles de los principales dispositivos
se encuentran en una centralita ubicada de-
bajo del salpicadero, a la izquierda de la co-
lumna de dirección.Para acceder a ellos, quite el panel (A) in-
terviniendo en las aletas (B) en la dirección
indicada por la flecha de la figura y destor-
nillar el tornillo (C).
A.Relé de las luces de cruce.
B.Relé del techo practicable, calefacción
de los asientos, elevalunas eléctricos pos-
teriores, regulación eléctrica del asiento.
Los símbolos gráficos que identifican el
componente eléctrico principal protegido por
cada fusible, están indicados en la etique-
ta (fig. 70) situada en la parte interna del
panel (A-fig. 69).
A la derecha de la centralita se encuentran
algunos fusibles de reserva (D-fig. 69);
se aconseja, después de la eventual susti-
tución de los fusibles, que reponga los fusi-
bles de reserva.
fig. 68
A0B0579m
fig. 67
A0B0188m
fig. 69
A0B0172m
fig. 70
A0B0185m

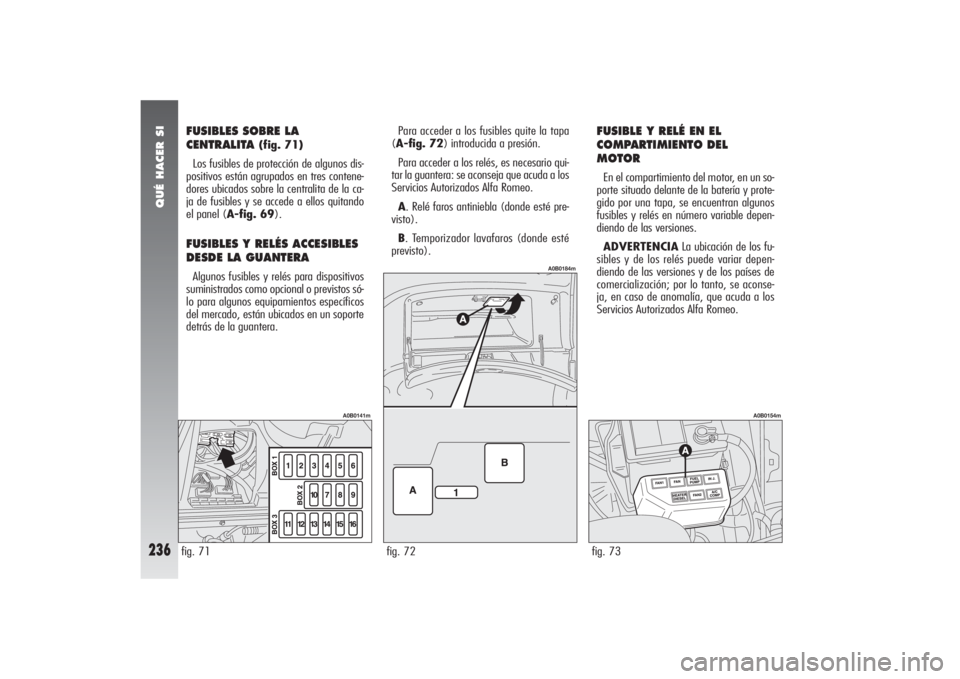

QUÉ HACER SI
236
FUSIBLES SOBRE LA
CENTRALITA
(fig. 71)
Los fusibles de protección de algunos dis-
positivos están agrupados en tres contene-
dores ubicados sobre la centralita de la ca-
ja de fusibles y se accede a ellos quitando
el panel (A-fig. 69).
FUSIBLES Y RELÉS ACCESIBLES
DESDE LA GUANTERA Algunos fusibles y relés para dispositivos
suministrados como opcional o previstos só-
lo para algunos equipamientos específicos
del mercado, están ubicados en un soporte
detrás de la guantera.Para acceder a los fusibles quite la tapa
(A-fig. 72) introducida a presión.
Para acceder a los relés, es necesario qui-
tar la guantera: se aconseja que acuda a los
Servicios Autorizados Alfa Romeo.
A. Relé faros antiniebla (donde esté pre-
visto).
B. Temporizador lavafaros (donde esté
previsto).
FUSIBLE Y RELÉ EN EL
COMPARTIMIENTO DEL
MOTOREn el compartimiento del motor, en un so-
porte situado delante de la batería y prote-
gido por una tapa, se encuentran algunos
fusibles y relés en número variable depen-
diendo de las versiones.
ADVERTENCIALa ubicación de los fu-
sibles y de los relés puede variar depen-
diendo de las versiones y de los países de
comercialización; por lo tanto, se aconse-
ja, en caso de anomalía, que acuda a los
Servicios Autorizados Alfa Romeo.fig. 73
A0B0154m
fig. 71
A0B0141m
fig. 72
A0B0184m

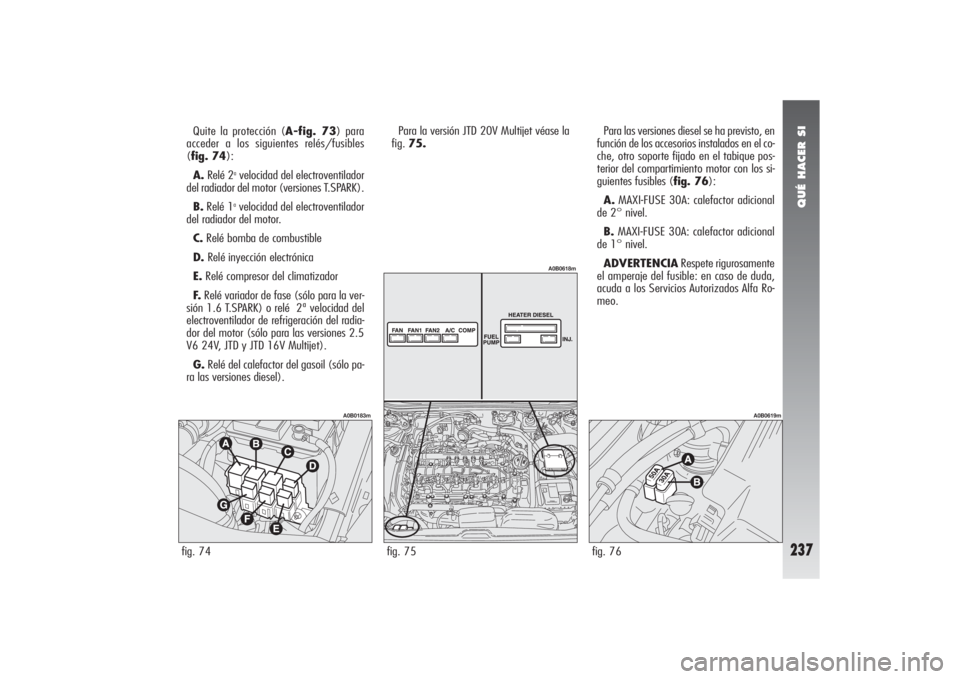

QUÉ HACER SI
237
Quite la protección (A-fig. 73) para
acceder a los siguientes relés/fusibles
(fig. 74):
A.Relé 2
avelocidad del electroventilador
del radiador del motor (versiones T.SPARK).
B.Relé 1avelocidad del electroventilador
del radiador del motor.
C.Relé bomba de combustible
D.Relé inyección electrónica
E.Relé compresor del climatizador
F.Relé variador de fase (sólo para la ver-
sión 1.6 T.SPARK) o relé 2ª velocidad del
electroventilador de refrigeración del radia-
dor del motor (sólo para las versiones 2.5
V6 24V, JTD y JTD 16V Multijet).
G.Relé del calefactor del gasoil (sólo pa-
ra las versiones diesel).Para la versión JTD 20V Multijet véase la
fig. 75.Para las versiones diesel se ha previsto, en
función de los accesorios instalados en el co-
che, otro soporte fijado en el tabique pos-
terior del compartimiento motor con los si-
guientes fusibles (fig. 76):
A.MAXI-FUSE 30A: calefactor adicional
de 2° nivel.
B.MAXI-FUSE 30A: calefactor adicional
de 1° nivel.
ADVERTENCIARespete rigurosamente
el amperaje del fusible: en caso de duda,
acuda a los Servicios Autorizados Alfa Ro-
meo.
fig. 74
A0B0183m
fig. 75
A0B0618m
fig. 76
A0B0619m

QUÉ HACER SI
238

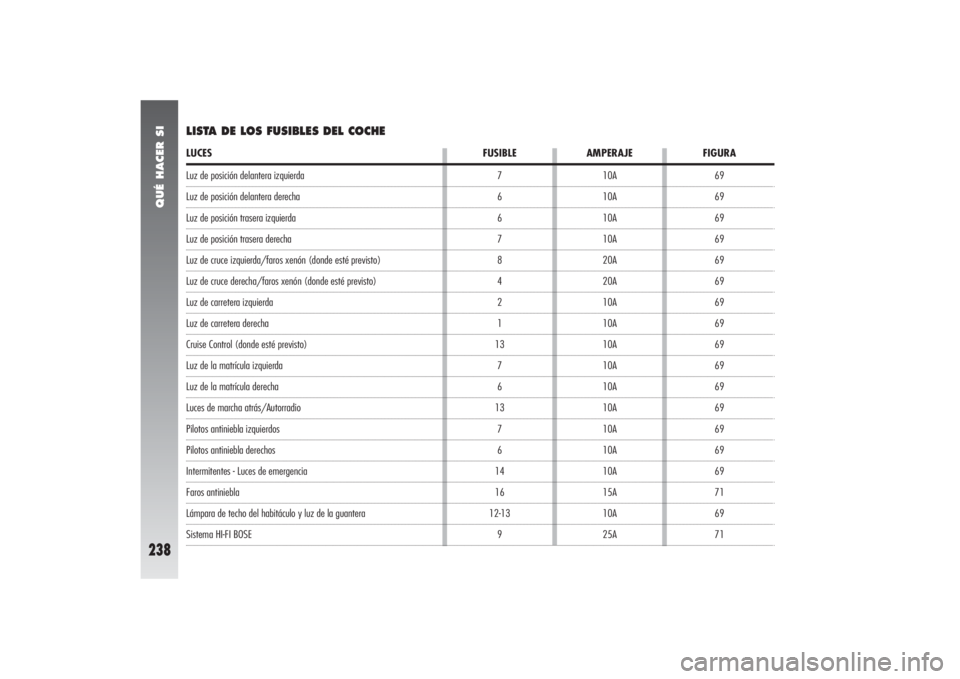

Luz de posición delantera izquierdaLuz de posición delantera derechaLuz de posición trasera izquierdaLuz de posición trasera derechaLuz de cruce izquierda/faros xenón (donde esté previsto)Luz de cruce derecha/faros xenón (donde esté previsto)Luz de carretera izquierdaLuz de carretera derechaCruise Control (donde esté previsto)Luz de la matrícula izquierdaLuz de la matrícula derechaLuces de marcha atrás/AutorradioPilotos antiniebla izquierdosPilotos antiniebla derechosIntermitentes - Luces de emergenciaFaros antinieblaLámpara de techo del habitáculo y luz de la guanteraSistema HI-FI BOSE10A
10A
10A
10A
20A
20A
10A
10A
10A
10A
10A
10A
10A
10A
10A
15A
10A
25ALUCES FUSIBLE AMPERAJE FIGURALISTA DE LOS FUSIBLES DEL COCHE
7
6
6
7
8
4
2
1
13
7
6
13
7
6
14
16
12-13
969
69
69
69
69
69
69
69
69
69
69
69
69
69
69
71
69
71
