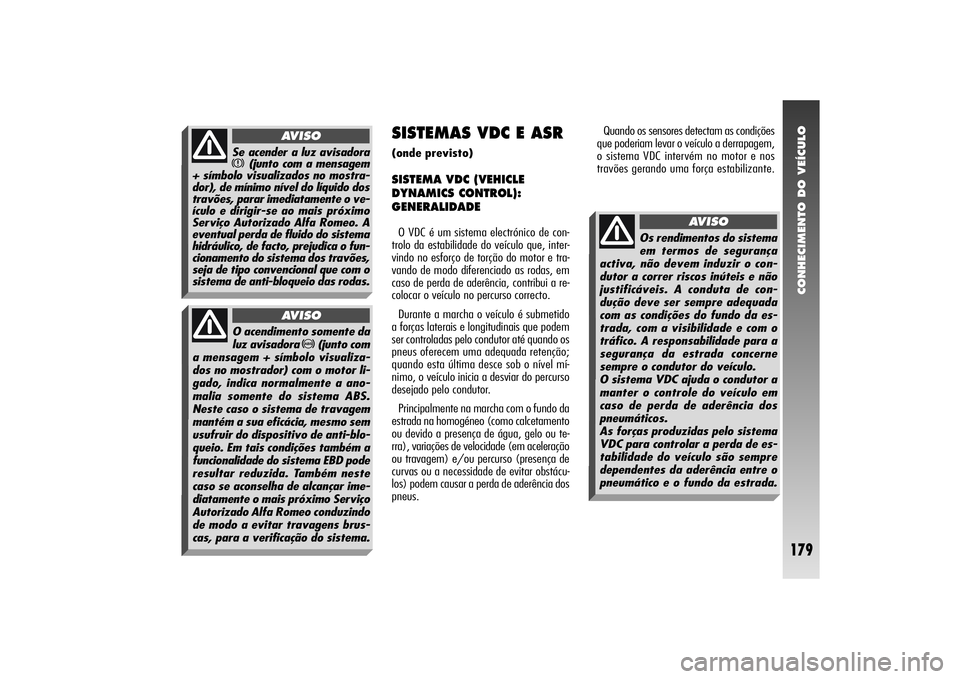

CONHECIMENTO DO VEÍCULO
179
O acendimento somente da
luz avisadora
>
(junto com
a mensagem + símbolo visualiza-
dos no mostrador) com o motor li-
gado, indica normalmente a ano-
malia somente do sistema ABS.
Neste caso o sistema de travagem
mantém a sua eficácia, mesmo sem
usufruir do dispositivo de anti-blo-
queio. Em tais condições também a
funcionalidade do sistema EBD pode
resultar reduzida. Também neste
caso se aconselha de alcançar ime-
diatamente o mais próximo Serviço
Autorizado Alfa Romeo conduzindo
de modo a evitar travagens brus-
cas, para a verificação do sistema.
AVISO
Se acender a luz avisadorax
(junto com a mensagem
+ símbolo visualizados no mostra-
dor), de mínimo nível do líquido dos
travões, parar imediatamente o ve-
ículo e dirigir-se ao mais próximo
Serviço Autorizado Alfa Romeo. A
eventual perda de fluido do sistema
hidráulico, de facto, prejudica o fun-
cionamento do sistema dos travões,
seja de tipo convencional que com o
sistema de anti-bloqueio das rodas.
AVISO
SISTEMAS VDC E ASR(onde previsto)SISTEMA VDC (VEHICLE
DYNAMICS CONTROL):
GENERALIDADEO VDC é um sistema electrónico de con-
trolo da estabilidade do veículo que, inter-
vindo no esforço de torção do motor e tra-
vando de modo diferenciado as rodas, em
caso de perda de aderência, contribui a re-
colocar o veículo no percurso correcto.
Durante a marcha o veículo é submetido
a forças laterais e longitudinais que podem
ser controladas pelo condutor até quando os
pneus oferecem uma adequada retenção;
quando esta última desce sob o nível mí-
nimo, o veículo inicia a desviar do percurso
desejado pelo condutor.
Principalmente na marcha com o fundo da
estrada na homogéneo (como calcetamento
ou devido a presença de água, gelo ou te-
rra), variações de velocidade (em aceleração
ou travagem) e/ou percurso (presença de
curvas ou a necessidade de evitar obstácu-
los) podem causar a perda de aderência dos
pneus.Quando os sensores detectam as condições
que poderiam levar o veículo a derrapagem,
o sistema VDC intervém no motor e nos
travões gerando uma força estabilizante.
Os rendimentos do sistema
em termos de segurança
activa, não devem induzir o con-
dutor a correr riscos inúteis e não
justificáveis. A conduta de con-
dução deve ser sempre adequada
com as condições do fundo da es-
trada, com a visibilidade e com o
tráfico. A responsabilidade para a
segurança da estrada concerne
sempre o condutor do veículo.
O sistema VDC ajuda o condutor a
manter o controle do veículo em
caso de perda de aderência dos
pneumáticos.
As forças produzidas pelo sistema
VDC para controlar a perda de es-
tabilidade do veículo são sempre
dependentes da aderência entre o
pneumático e o fundo da estrada.
AVISO
Page 182 of 343

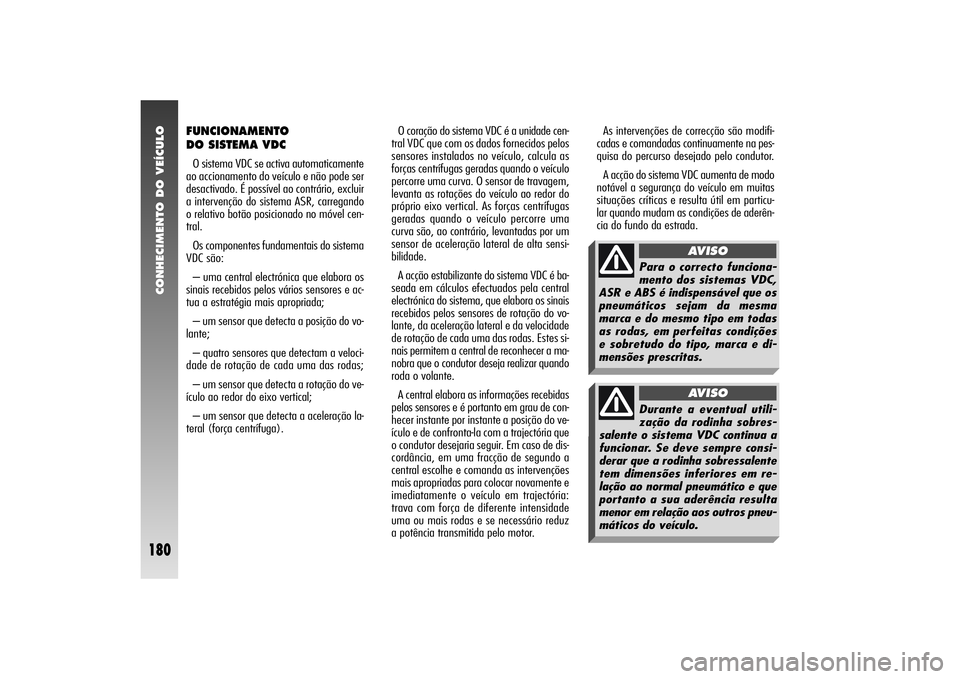

CONHECIMENTO DO VEÍCULO
180
O coração do sistema VDC é a unidade cen-
tral VDC que com os dados fornecidos pelos
sensores instalados no veículo, calcula as
forças centrífugas geradas quando o veículo
percorre uma curva. O sensor de travagem,
levanta as rotações do veículo ao redor do
próprio eixo vertical. As forças centrífugas
geradas quando o veículo percorre uma
curva são, ao contrário, levantadas por um
sensor de aceleração lateral de alta sensi-
bilidade.
A acção estabilizante do sistema VDC é ba-
seada em cálculos efectuados pela central
electrónica do sistema, que elabora os sinais
recebidos pelos sensores de rotação do vo-
lante, da aceleração lateral e da velocidade
de rotação de cada uma das rodas. Estes si-
nais permitem a central de reconhecer a ma-
nobra que o condutor deseja realizar quando
roda o volante.
A central elabora as informações recebidas
pelos sensores e é portanto em grau de con-
hecer instante por instante a posição do ve-
ículo e de confronta-la com a trajectória que
o condutor desejaria seguir. Em caso de dis-
cordância, em uma fracção de segundo a
central escolhe e comanda as intervenções
mais apropriadas para colocar novamente e
imediatamente o veículo em trajectória:
trava com força de diferente intensidade
uma ou mais rodas e se necessário reduz
a potência transmitida pelo motor.As intervenções de correcção são modifi-
cadas e comandadas continuamente na pes-
quisa do percurso desejado pelo condutor.
A acção do sistema VDC aumenta de modo
notável a segurança do veículo em muitas
situações críticas e resulta útil em particu-
lar quando mudam as condições de aderên-
cia do fundo da estrada.
Para o correcto funciona-
mento dos sistemas VDC,
ASR e ABS é indispensável que os
pneumáticos sejam da mesma
marca e do mesmo tipo em todas
as rodas, em perfeitas condições
e sobretudo do tipo, marca e di-
mensões prescritas.
AVISO
Durante a eventual utili-
zação da rodinha sobres-
salente o sistema VDC continua a
funcionar. Se deve sempre consi-
derar que a rodinha sobressalente
tem dimensões inferiores em re-
lação ao normal pneumático e que
portanto a sua aderência resulta
menor em relação aos outros pneu-
máticos do veículo.
AVISO
FUNCIONAMENTO
DO SISTEMA VDCO sistema VDC se activa automaticamente
ao accionamento do veículo e não pode ser
desactivado. É possível ao contrário, excluir
a intervenção do sistema ASR, carregando
o relativo botão posicionado no móvel cen-
tral.
Os componentes fundamentais do sistema
VDC são:
– uma central electrónica que elabora os
sinais recebidos pelos vários sensores e ac-
tua a estratégia mais apropriada;
– um sensor que detecta a posição do vo-
lante;
– quatro sensores que detectam a veloci-
dade de rotação de cada uma das rodas;
– um sensor que detecta a rotação do ve-
ículo ao redor do eixo vertical;
– um sensor que detecta a aceleração la-
teral (força centrífuga).
Page 183 of 343

CONHECIMENTO DO VEÍCULO
181

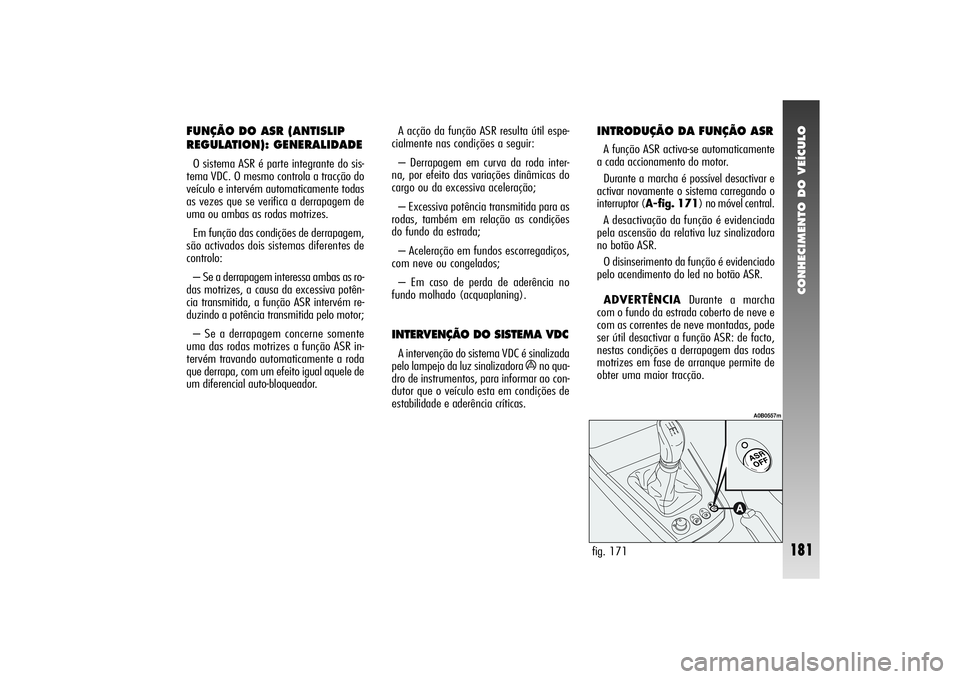

FUNÇÃO DO ASR (ANTISLIP
REGULATION): GENERALIDADEO sistema ASR é parte integrante do sis-
tema VDC. O mesmo controla a tracção do
veículo e intervém automaticamente todas
as vezes que se verifica a derrapagem de
uma ou ambas as rodas motrizes.
Em função das condições de derrapagem,
são activados dois sistemas diferentes de
controlo:
– Se a derrapagem interessa ambas as ro-
das motrizes, a causa da excessiva potên-
cia transmitida, a função ASR intervém re-
duzindo a potência transmitida pelo motor;
– Se a derrapagem concerne somente
uma das rodas motrizes a função ASR in-
tervém travando automaticamente a roda
que derrapa, com um efeito igual aquele de
um diferencial auto-bloqueador. A acção da função ASR resulta útil espe-
cialmente nas condições a seguir:
– Derrapagem em curva da roda inter-
na, por efeito das variações dinâmicas do
cargo ou da excessiva aceleração;
– Excessiva potência transmitida para as
rodas, também em relação as condições
do fundo da estrada;
– Aceleração em fundos escorregadiços,
com neve ou congelados;
– Em caso de perda de aderência no
fundo molhado (acquaplaning).
INTERVENÇÃO DO SISTEMA VDCA intervenção do sistema VDC é sinalizada
pelo lampejo da luz sinalizadora
á
no qua-
dro de instrumentos, para informar ao con-
dutor que o veículo esta em condições de
estabilidade e aderência críticas.
INTRODUÇÃO DA FUNÇÃO ASRA função ASR activa-se automaticamente
a cada accionamento do motor.
Durante a marcha é possível desactivar e
activar novamente o sistema carregando o
interruptor (A-fig. 171) no móvel central.
A desactivação da função é evidenciada
pela ascensão da relativa luz sinalizadora
no botão ASR.
O disinserimento da função é evidenciado
pelo acendimento do led no botão ASR.
ADVERTÊNCIADurante a marcha
com o fundo da estrada coberto de neve e
com as correntes de neve montadas, pode
ser útil desactivar a função ASR: de facto,
nestas condições a derrapagem das rodas
motrizes em fase de arranque permite de
obter uma maior tracção.fig. 171
A0B0557m
Page 184 of 343

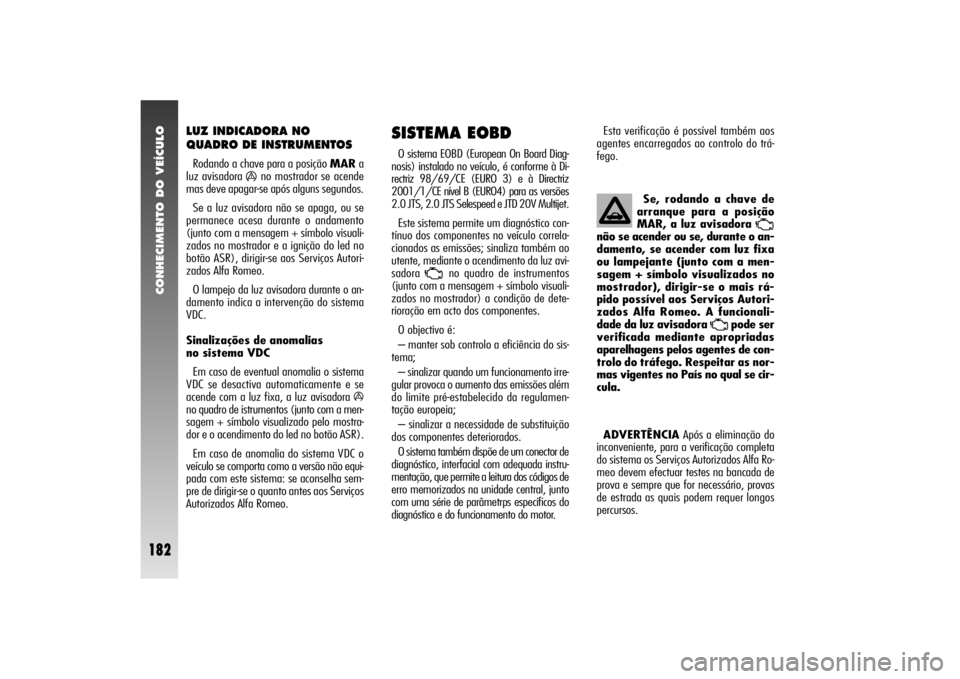

CONHECIMENTO DO VEÍCULO
182
SISTEMA EOBDO sistema EOBD (European On Board Diag-
nosis) instalado no veículo, é conforme à Di-
rectriz 98/69/CE (EURO 3) e à Directriz
2001/1/CE nível B (EURO4)para as versões
2.0 JTS, 2.0 JTS Selespeed e JTD 20V Multijet.
Este sistema permite um diagnóstico con-
tínuo dos componentes no veículo correla-
cionados as emissões; sinaliza também ao
utente, mediante o acendimento da luz avi-
sadora
U
no quadro de instrumentos
(junto com a mensagem + símbolo visuali-
zados no mostrador) a condição de dete-
rioração em acto dos componentes.
O objectivo é:
– manter sob controlo a eficiência do sis-
tema;
– sinalizar quando um funcionamento irre-
gular provoca o aumento das emissões além
do limite pré-estabelecido da regulamen-
tação europeia;
– sinalizar a necessidade de substituição
dos componentes deteriorados.
O sistema também dispõe de um conector de
diagnóstico, interfacial com adequada instru-
mentação, que permite a leitura dos códigos de
erro memorizados na unidade central, junto
com uma série de parâmetrps específicos do
diagnóstico e do funcionamento do motor.Esta verificação é possível também aos
agentes encarregados ao controlo do trá-
fego.
Se, rodando a chave de
arranque para a posição
MAR, a luz avisadora
U
não se acender ou se, durante o an-
damento, se acender com luz fixa
ou lampejante (junto com a men-
sagem + símbolo visualizados no
mostrador), dirigir-se o mais rá-
pido possível aos Serviços Autori-
zados Alfa Romeo. A funcionali-
dade da luz avisadora
U
pode ser
verificada mediante apropriadas
aparelhagens pelos agentes de con-
trolo do tráfego. Respeitar as nor-
mas vigentes no País no qual se cir-
cula.
ADVERTÊNCIAApós a eliminação do
inconveniente, para a verificação completa
do sistema os Serviços Autorizados Alfa Ro-
meo devem efectuar testes na bancada de
prova e sempre que for necessário, provas
de estrada as quais podem requer longos
percursos.
LUZ INDICADORA NO
QUADRO DE INSTRUMENTOS Rodando a chave para a posição MARa
luz avisadora
á
no mostrador se acende
mas deve apagar-se após alguns segundos.
Se a luz avisadora não se apaga, ou se
permanece acesa durante o andamento
(junto com a mensagem + símbolo visuali-
zados no mostrador e a ignição do led no
botão ASR), dirigir-se aos Serviços Autori-
zados Alfa Romeo.
O lampejo da luz avisadora durante o an-
damento indica a intervenção do sistema
VDC.
Sinalizações de anomalias
no sistema VDC
Em caso de eventual anomalia o sistema
VDC se desactiva automaticamente e se
acende com a luz fixa, a luz avisadora
á
no quadro de istrumentos (junto com a men-
sagem + símbolo visualizado pelo mostra-
dor e o acendimento do led no botão ASR).
Em caso de anomalia do sistema VDC o
veículo se comporta como a versão não equi-
pada com este sistema: se aconselha sem-
pre de dirigir-se o quanto antes aos Serviços
Autorizados Alfa Romeo.
Page 185 of 343

CONHECIMENTO DO VEÍCULO
183
AUTO-RÁDIO(onde previsto)
O auto-rádio, de tipo fixo, equipado de lei-
tor de cassetes (auto-rádio com leitor de cas-
setes) ou leitor de Compact Disc com equa-
lizador paramétrico do som (auto-rádio com
leitor de Compact Disc), foi projectado de
acordo com as características específicas do
habitáculo, com um design personalizado
que se integra com o estilo do tablier porta-
instrumentos. As instruções relativas ao uso
do auto-rádio estão descritas no Suplemento
em anexo.

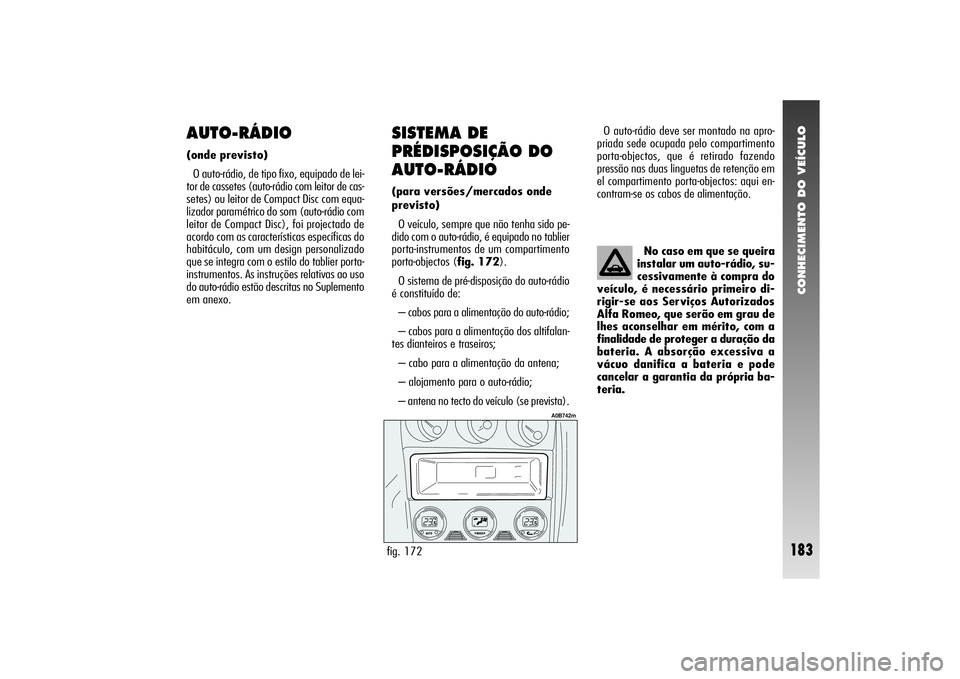

SISTEMA DE
PRÉDISPOSIÇÃO DO
AUTO-RÁDIO (para versões/mercados onde
previsto)
O veículo, sempre que não tenha sido pe-
dido com o auto-rádio, é equipado no tablier
porta-instrumentos de um compartimento
porta-objectos (fig. 172).
O sistema de pré-disposição do auto-rádio
é constituído de:
– cabos para a alimentação do auto-rádio;
– cabos para a alimentação dos altifalan-
tes dianteiros e traseiros;
– cabo para a alimentação da antena;
– alojamento para o auto-rádio;
– antena no tecto do veículo (se prevista).O auto-rádio deve ser montado na apro-
priada sede ocupada pelo compartimento
porta-objectos, que é retirado fazendo
pressão nas duas linguetas de retenção em
el compartimento porta-objectos: aqui en-
contram-se os cabos de alimentação.
No caso em que se queira
instalar um auto-rádio, su-
cessivamente à compra do
veículo, é necessário primeiro di-
rigir-se aos Serviços Autorizados
Alfa Romeo, que serão em grau de
lhes aconselhar em mérito, com a
finalidade de proteger a duração da
bateria. A absorção excessiva a
vácuo danifica a bateria e pode
cancelar a garantia da própria ba-
teria.fig. 172
A0B742m
Page 186 of 343

CONHECIMENTO DO VEÍCULO
184

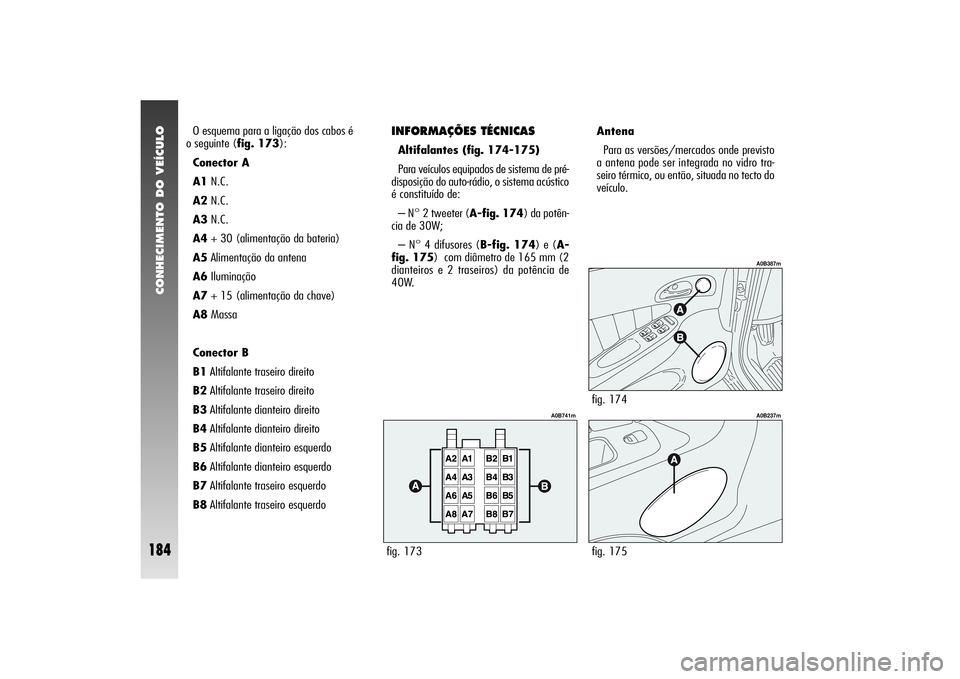

O esquema para a ligação dos cabos é
o seguinte (fig. 173):
Conector A
A1N.C.
A2N.C.
A3N.C.
A4+ 30 (alimentação da bateria)
A5Alimentação da antena
A6Iluminação
A7+ 15 (alimentação da chave)
A8Massa
Conector B
B1Altifalante traseiro direito
B2Altifalante traseiro direito
B3Altifalante dianteiro direito
B4Altifalante dianteiro direito
B5Altifalante dianteiro esquerdo
B6Altifalante dianteiro esquerdo
B7Altifalante traseiro esquerdo
B8Altifalante traseiro esquerdo
INFORMAÇÕES TÉCNICASAltifalantes (fig. 174-175)
Para veículos equipados de sistema de pré-
disposição do auto-rádio, o sistema acústico
é constituído de:
– N° 2 tweeter (A-fig. 174) da potên-
cia de 30W;
– N° 4 difusores (B-fig. 174) e (A-
fig. 175) com diâmetro de 165 mm (2
dianteiros e 2 traseiros) da potência de
40W.Antena
Para as versões/mercados onde previsto
a antena pode ser integrada no vidro tra-
seiro térmico, ou então, situada no tecto do
veículo.fig. 173
A0B741m
fig. 174
A0B387m
fig. 175
A0B237m
Page 187 of 343

CONHECIMENTO DO VEÍCULO
185
NA ESTAÇÃO

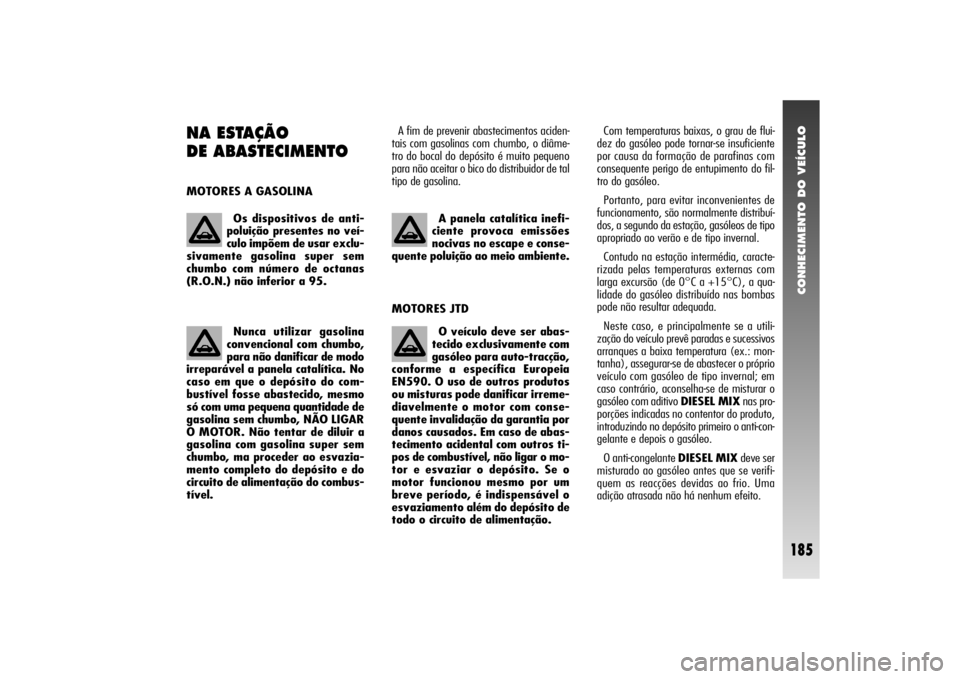

DE ABASTECIMENTO MOTORES A GASOLINAA fim de prevenir abastecimentos aciden-
tais com gasolinas com chumbo, o diâme-
tro do bocal do depósito é muito pequeno
para não aceitar o bico do distribuidor de tal
tipo de gasolina.Com temperaturas baixas, o grau de flui-
dez do gasóleo pode tornar-se insuficiente
por causa da formação de parafinas com
consequente perigo de entupimento do fil-
tro do gasóleo.
Portanto, para evitar inconvenientes de
funcionamento, são normalmente distribuí-
dos, a segundo da estação, gasóleos de tipo
apropriado ao verão e de tipo invernal.
Contudo na estação intermédia, caracte-
rizada pelas temperaturas externas com
larga excursão (de 0°C a +15°C), a qua-
lidade do gasóleo distribuído nas bombas
pode não resultar adequada.
Neste caso, e principalmente se a utili-
zação do veículo prevê paradas e sucessivos
arranques a baixa temperatura (ex.: mon-
tanha), assegurar-se de abastecer o próprio
veículo com gasóleo de tipo invernal; em
caso contrário, aconselha-se de misturar o
gasóleo com aditivo DIESEL MIXnas pro-
porções indicadas no contentor do produto,
introduzindo no depósito primeiro o anti-con-
gelante e depois o gasóleo.
O anti-congelante DIESEL MIXdeve ser
misturado ao gasóleo antes que se verifi-
quem as reacções devidas ao frio. Uma
adição atrasada não há nenhum efeito. Os dispositivos de anti-
poluição presentes no veí-
culo impõem de usar exclu-
sivamente gasolina super sem
chumbo com número de octanas
(R.O.N.) não inferior a 95.
Nunca utilizar gasolina
convencional com chumbo,
para não danificar de modo
irreparável a panela catalítica. No
caso em que o depósito do com-
bustível fosse abastecido, mesmo
só com uma pequena quantidade de
gasolina sem chumbo, NÃO LIGAR
O MOTOR. Não tentar de diluir a
gasolina com gasolina super sem
chumbo, ma proceder ao esvazia-
mento completo do depósito e do
circuito de alimentação do combus-
tível.
A panela catalítica inefi-
ciente provoca emissões
nocivas no escape e conse-
quente poluição ao meio ambiente.O veículo deve ser abas-
tecido exclusivamente com
gasóleo para auto-tracção,
conforme a específica Europeia
EN590. O uso de outros produtos
ou misturas pode danificar irreme-
diavelmente o motor com conse-
quente invalidação da garantia por
danos causados. Em caso de abas-
tecimento acidental com outros ti-
pos de combustível, não ligar o mo-
tor e esvaziar o depósito. Se o
motor funcionou mesmo por um
breve período, é indispensável o
esvaziamento além do depósito de
todo o circuito de alimentação.
MOTORES JTD
Page 188 of 343

CONHECIMENTO DO VEÍCULO
186

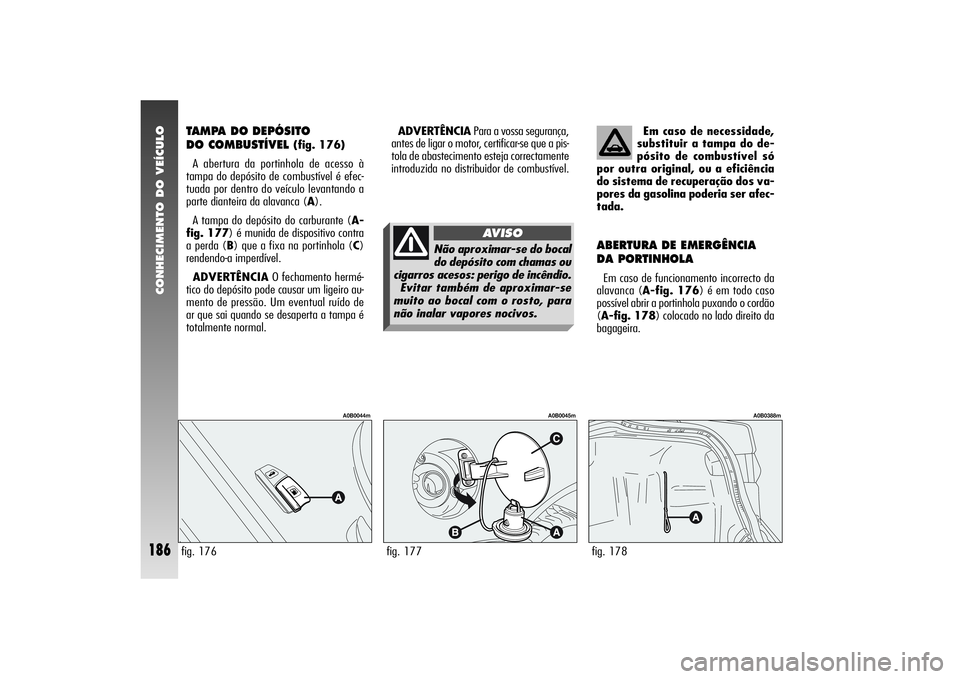

TAMPA DO DEPÓSITO
DO COMBUSTÍVEL
(fig. 176)
A abertura da portinhola de acesso à
tampa do depósito de combustível é efec-
tuada por dentro do veículo levantando a
parte dianteira da alavanca (A).
A tampa do depósito do carburante (A-
fig. 177) é munida de dispositivo contra
a perda (B) que a fixa na portinhola (C)
rendendo-a imperdível.
ADVERTÊNCIAO fechamento hermé-
tico do depósito pode causar um ligeiro au-
mento de pressão. Um eventual ruído de
ar que sai quando se desaperta a tampa é
totalmente normal.
fig. 176
A0B0044m
fig. 177
A0B0045m
Em caso de necessidade,
substituir a tampa do de-
pósito de combustível só
por outra original, ou a eficiência
do sistema de recuperação dos va-
pores da gasolina poderia ser afec-
tada.
ABERTURA DE EMERGÊNCIA
DA PORTINHOLAEm caso de funcionamento incorrecto da
alavanca (A-fig. 176) é em todo caso
possível abrir a portinhola puxando o cordão
(A-fig. 178) colocado no lado direito da
bagageira.fig. 178
A0B0388m
ADVERTÊNCIAPara a vossa segurança,
antes de ligar o motor, certificar-se que a pis-
tola de abastecimento esteja correctamente
introduzida no distribuidor de combustível.
Não aproximar-se do bocal
do depósito com chamas ou
cigarros acesos: perigo de incêndio.
Evitar também de aproximar-se
muito ao bocal com o rosto, para
não inalar vapores nocivos.
AVISO
Page 189 of 343

CONHECIMENTO DO VEÍCULO
187
PROTECÇÃO DO
DO MEIO AMBIENTEO projecto e a realização do veículo foram
desenvolvidos tendo em vista não somente
os tradicionais aspectos de rendimentos e
segurança, mas considerando as sempre
mais rigorosas problemáticas de respeito e
protecção do ambiente.
A escolha dos materiais, das técnicas e
de dispositivos especiais são o resultado de
um trabalho que permite de limitar drasti-
camente as influências nocivas ao meio am-
biente, garantindo o respeito às mais seve-
ras normas internacionais.USO DE MATERIAIS
NÃO NOCIVOS PARA
O MEIO AMBIENTENenhum componente do veículo contém
amianto. Os estofados e o sistema de cli-
matização estão isentos de CFC (Clorofluo-
rocarbonetos), gases responsabilizados pela
destruição da camada de ozónio.
Os corantes e os revestimentos anti-co-
rrosão dos parafusos não contém o cádmio,
elemento que pode poluir o ar e a água.
SENSORES DE
ESTACIONAMENTO(a pedido para as versões/
mercados onde previsto)

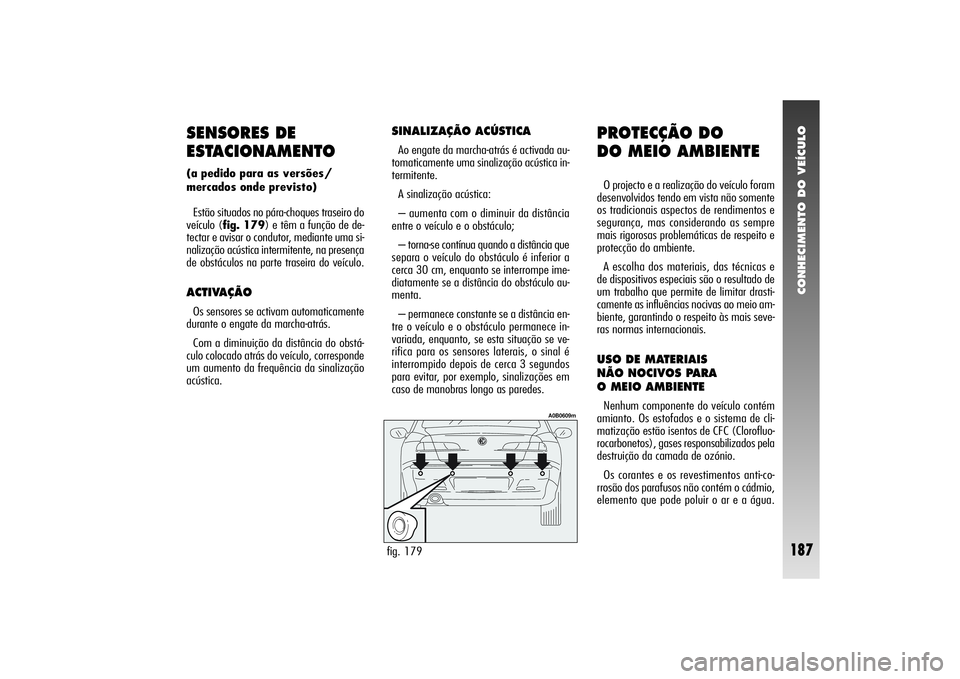

Estão situados no pára-choques traseiro do
veículo (fig. 179) e têm a função de de-
tectar e avisar o condutor, mediante uma si-
nalização acústica intermitente, na presença
de obstáculos na parte traseira do veículo. ACTIVAÇÃOOs sensores se activam automaticamente
durante o engate da marcha-atrás.
Com a diminuição da distância do obstá-
culo colocado atrás do veículo, corresponde
um aumento da frequência da sinalização
acústica.
SINALIZAÇÃO ACÚSTICAAo engate da marcha-atrás é activada au-
tomaticamente uma sinalização acústica in-
termitente.
A sinalização acústica:
– aumenta com o diminuir da distância
entre o veículo e o obstáculo;
– torna-se contínua quando a distância que
separa o veículo do obstáculo é inferior a
cerca 30 cm, enquanto se interrompe ime-
diatamente se a distância do obstáculo au-
menta.
– permanece constante se a distância en-
tre o veículo e o obstáculo permanece in-
variada, enquanto, se esta situação se ve-
rifica para os sensores laterais, o sinal é
interrompido depois de cerca 3 segundos
para evitar, por exemplo, sinalizações em
caso de manobras longo as paredes.fig. 179
A0B0609m
Page 190 of 343

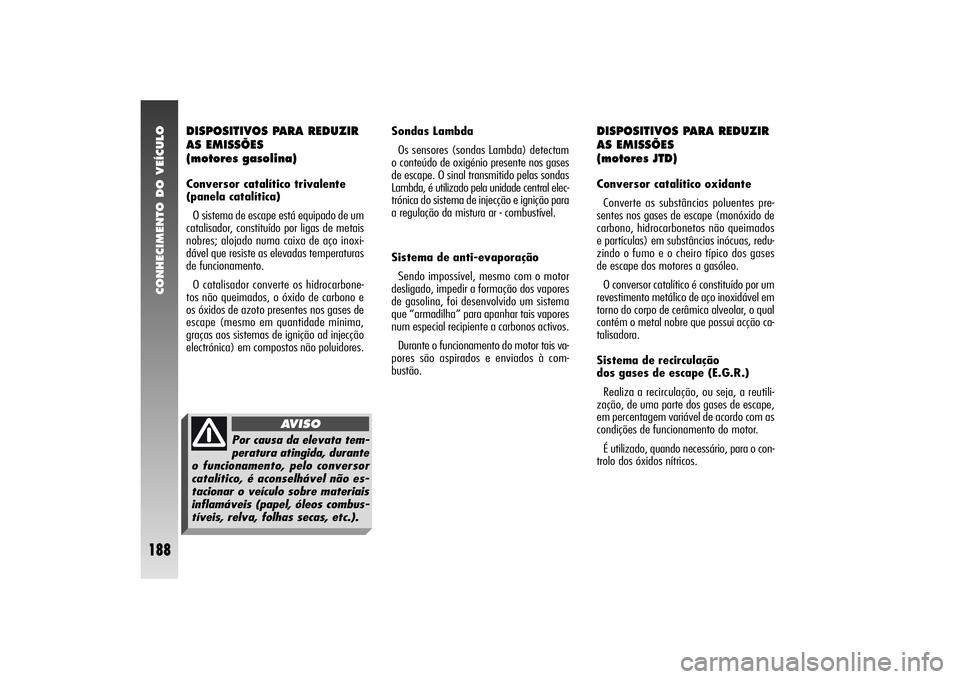

CONHECIMENTO DO VEÍCULO
188
DISPOSITIVOS PARA REDUZIR
AS EMISSÕES
(motores gasolina)Conversor catalítico trivalente
(panela catalítica)
O sistema de escape está equipado de um
catalisador, constituído por ligas de metais
nobres; alojado numa caixa de aço inoxi-
dável que resiste as elevadas temperaturas
de funcionamento.
O catalisador converte os hidrocarbone-
tos não queimados, o óxido de carbono e
os óxidos de azoto presentes nos gases de
escape (mesmo em quantidade mínima,
graças aos sistemas de ignição ad injecção
electrónica) em compostos não poluidores.Sondas Lambda
Os sensores (sondas Lambda) detectam
o conteúdo de oxigénio presente nos gases
de escape. O sinal transmitido pelas sondas
Lambda, é utilizado pela unidade central elec-
trónica do sistema de injecção e ignição para
a regulação da mistura ar - combustível.
Sistema de anti-evaporação
Sendo impossível, mesmo com o motor
desligado, impedir a formação dos vapores
de gasolina, foi desenvolvido um sistema
que “armadilha” para apanhar tais vapores
num especial recipiente a carbonos activos.
Durante o funcionamento do motor tais va-
pores são aspirados e enviados à com-
bustão.
DISPOSITIVOS PARA REDUZIR
AS EMISSÕES
(motores JTD)Conversor catalítico oxidante
Converte as substâncias poluentes pre-
sentes nos gases de escape (monóxido de
carbono, hidrocarbonetos não queimados
e partículas) em substâncias inócuas, redu-
zindo o fumo e o cheiro típico dos gases
de escape dos motores a gasóleo.
O conversor catalítico é constituído por um
revestimento metálico de aço inoxidável em
torno do corpo de cerâmica alveolar, o qual
contém o metal nobre que possui acção ca-
talisadora.
Sistema de recirculação
dos gases de escape (E.G.R.)
Realiza a recirculação, ou seja, a reutili-
zação, de uma parte dos gases de escape,
em percentagem variável de acordo com as
condições de funcionamento do motor.
É utilizado, quando necessário, para o con-
trolo dos óxidos nítricos.
Por causa da elevata tem-
peratura atingida, durante
o funcionamento, pelo conversor
catalítico, é aconselhável não es-
tacionar o veículo sobre materiais
inflamáveis (papel, óleos combus-
tíveis, relva, folhas secas, etc.).
AVISO
