Alfa Romeo 159 2010 Instructieboek (in Dutch)

243
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
RUITENSPROEIERS
Als de ruitensproeiers niet werken, con-
troleer dan eerst het niveau in het rui-
tensproeiertankje (zie de paragraaf “Ni-
veaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. De-
ze kunnen zo nodig met een speld wor-
den doorgeprikt.
De stralen moeten op ongeveer 1/3
van de van bovenzijde de ruit worden
gericht.
KOPLAMPSPROEIERS
Controleer regelmatig of de koplamp-
sproeiers schoon en in goede staat zijn.
De koplampsproeiers schakelen auto-
matisch in als de ruitensproeiers worden
ingeschakeld en het dimlicht brandt.
Ruitenwisserbladen
vervangen fig. 19
Aanwijzingen voor het losmaken van het
wisserblad:
– plaats de ruitenwisserarm Aomhoog
van de voorruit;
– draai het blad Brond de pen Cop het
uiteinde van de arm;
– trek het blad van de pen C.
Aanwijzingen voor het plaatsen van het
wisserblad:
– plaats de pen Cin de opening in het
midden van het blad B;
– plaats de arm met het blad op de
voorruit.
A0E0080mfig. 19
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 243

244
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

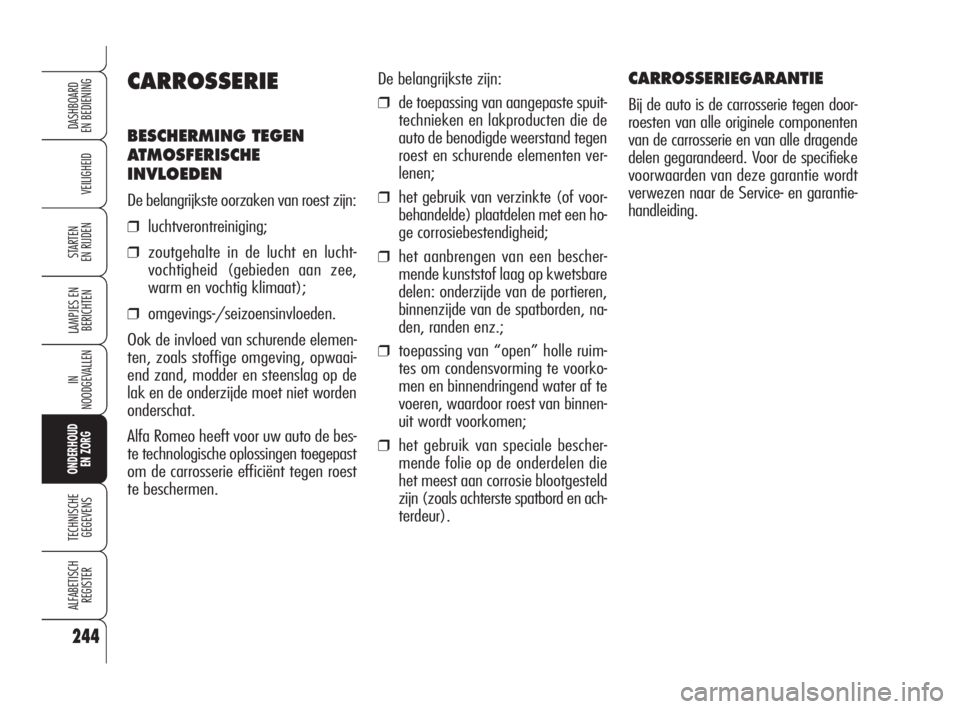

De belangrijkste zijn:
❒de toepassing van aangepaste spuit-
technieken en lakproducten die de
auto de benodigde weerstand tegen
roest en schurende elementen ver-
lenen;
❒het gebruik van verzinkte (of voor-
behandelde) plaatdelen met een ho-
ge corrosiebestendigheid;
❒het aanbrengen van een bescher-
mende kunststof laag op kwetsbare
delen: onderzijde van de portieren,
binnenzijde van de spatborden, na-
den, randen enz.;
❒toepassing van “open” holle ruim-
tes om condensvorming te voorko-
men en binnendringend water af te
voeren, waardoor roest van binnen-
uit wordt voorkomen;
❒het gebruik van speciale bescher-
mende folie op de onderdelen die
het meest aan corrosie blootgesteld
zijn (zoals achterste spatbord en ach-
terdeur).
CARROSSERIE
BESCHERMING TEGEN
ATMOSFERISCHE
INVLOEDEN
De belangrijkste oorzaken van roest zijn:
❒luchtverontreiniging;
❒zoutgehalte in de lucht en lucht-
vochtigheid (gebieden aan zee,
warm en vochtig klimaat);
❒omgevings-/seizoensinvloeden.
Ook de invloed van schurende elemen-
ten, zoals stoffige omgeving, opwaai-
end zand, modder en steenslag op de
lak en de onderzijde moet niet worden
onderschat.
Alfa Romeo heeft voor uw auto de bes-
te technologische oplossingen toegepast
om de carrosserie efficiënt tegen roest
te beschermen.
CARROSSERIEGARANTIE
Bij de auto is de carrosserie tegen door-
roesten van alle originele componenten
van de carrosserie en van alle dragende
delen gegarandeerd. Voor de specifieke
voorwaarden van deze garantie wordt
verwezen naar de Service- en garantie-
handleiding.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 244

245
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

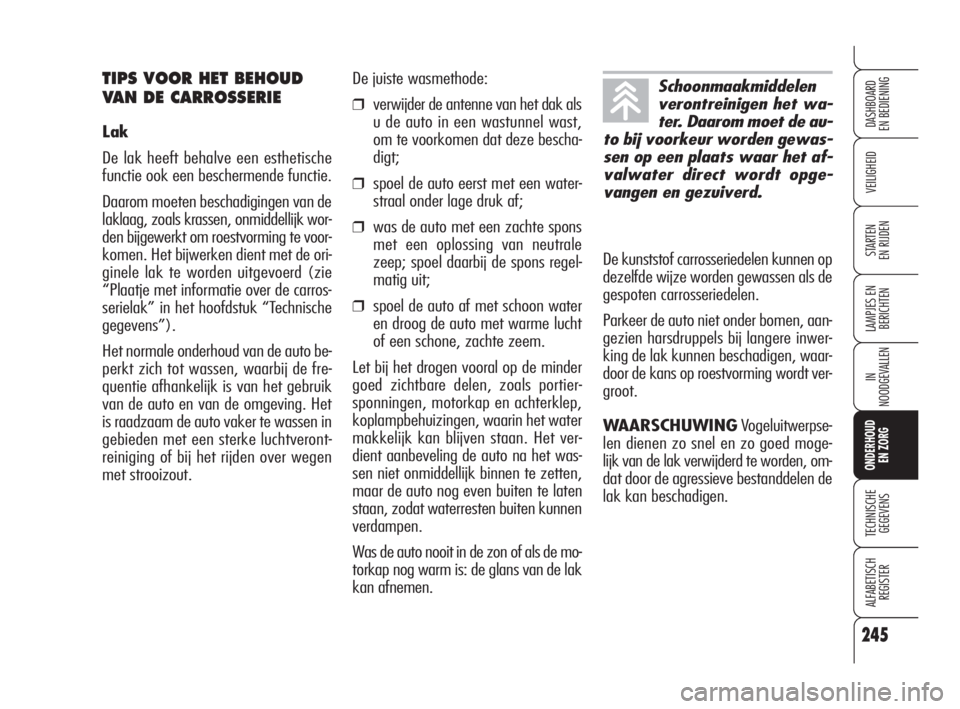

TIPS VOOR HET BEHOUD
VAN DE CARROSSERIE
Lak
De lak heeft behalve een esthetische
functie ook een beschermende functie.
Daarom moeten beschadigingen van de
laklaag, zoals krassen, onmiddellijk wor-
den bijgewerkt om roestvorming te voor-
komen. Het bijwerken dient met de ori-
ginele lak te worden uitgevoerd (zie
“Plaatje met informatie over de carros-
serielak” in het hoofdstuk “Technische
gegevens”).
Het normale onderhoud van de auto be-
perkt zich tot wassen, waarbij de fre-
quentie afhankelijk is van het gebruik
van de auto en van de omgeving. Het
is raadzaam de auto vaker te wassen in
gebieden met een sterke luchtveront-
reiniging of bij het rijden over wegen
met strooizout.De juiste wasmethode:
❒verwijder de antenne van het dak als
u de auto in een wastunnel wast,
om te voorkomen dat deze bescha-
digt;
❒spoel de auto eerst met een water-
straal onder lage druk af;
❒was de auto met een zachte spons
met een oplossing van neutrale
zeep; spoel daarbij de spons regel-
matig uit;
❒spoel de auto af met schoon water
en droog de auto met warme lucht
of een schone, zachte zeem.
Let bij het drogen vooral op de minder
goed zichtbare delen, zoals portier-
sponningen, motorkap en achterklep,
koplampbehuizingen, waarin het water
makkelijk kan blijven staan. Het ver-
dient aanbeveling de auto na het was-
sen niet onmiddellijk binnen te zetten,
maar de auto nog even buiten te laten
staan, zodat waterresten buiten kunnen
verdampen.
Was de auto nooit in de zon of als de mo-
torkap nog warm is: de glans van de lak
kan afnemen.
Schoonmaakmiddelen
verontreinigen het wa-
ter. Daarom moet de au-
to bij voorkeur worden gewas-
sen op een plaats waar het af-
valwater direct wordt opge-
vangen en gezuiverd.
De kunststof carrosseriedelen kunnen op
dezelfde wijze worden gewassen als de
gespoten carrosseriedelen.
Parkeer de auto niet onder bomen, aan-
gezien harsdruppels bij langere inwer-
king de lak kunnen beschadigen, waar-
door de kans op roestvorming wordt ver-
groot.
WAARSCHUWINGVogeluitwerpse-
len dienen zo snel en zo goed moge-
lijk van de lak verwijderd te worden, om-
dat door de agressieve bestanddelen de
lak kan beschadigen.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 245

246
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

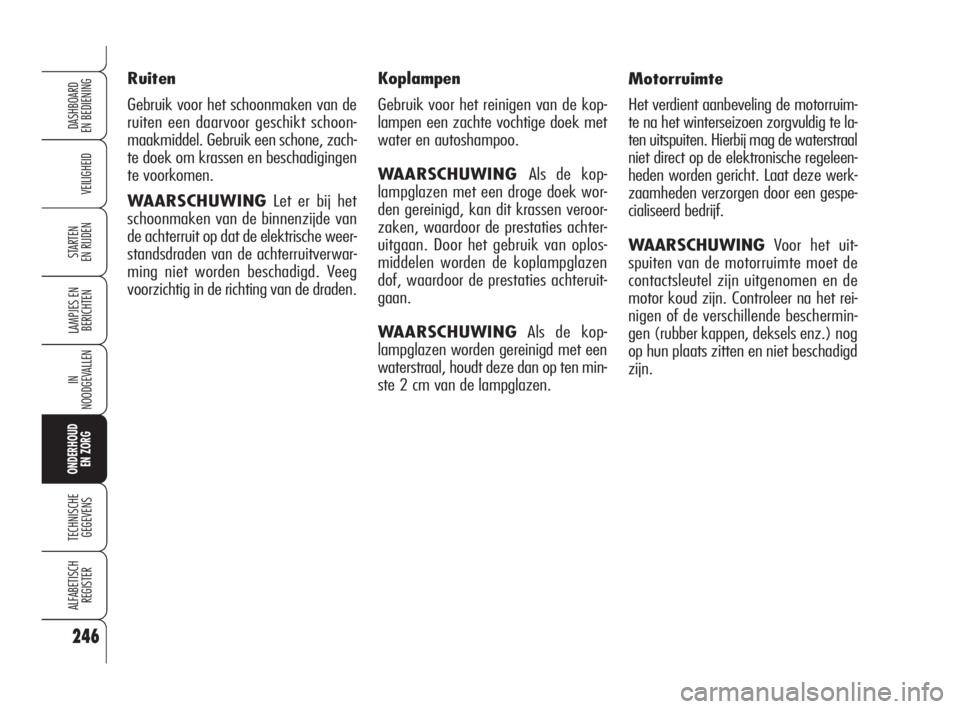

Motorruimte
Het verdient aanbeveling de motorruim-
te na het winterseizoen zorgvuldig te la-
ten uitspuiten. Hierbij mag de waterstraal
niet direct op de elektronische regeleen-
heden worden gericht. Laat deze werk-
zaamheden verzorgen door een gespe-
cialiseerd bedrijf.
WAARSCHUWINGVoor het uit-
spuiten van de motorruimte moet de
contactsleutel zijn uitgenomen en de
motor koud zijn. Controleer na het rei-
nigen of de verschillende beschermin-
gen (rubber kappen, deksels enz.) nog
op hun plaats zitten en niet beschadigd
zijn. Ruiten
Gebruik voor het schoonmaken van de
ruiten een daarvoor geschikt schoon-
maakmiddel. Gebruik een schone, zach-
te doek om krassen en beschadigingen
te voorkomen.
WAARSCHUWINGLet er bij het
schoonmaken van de binnenzijde van
de achterruit op dat de elektrische weer-
standsdraden van de achterruitverwar-
ming niet worden beschadigd. Veeg
voorzichtig in de richting van de draden.Koplampen
Gebruik voor het reinigen van de kop-
lampen een zachte vochtige doek met
water en autoshampoo.
WAARSCHUWING Als de kop-
lampglazen met een droge doek wor-
den gereinigd, kan dit krassen veroor-
zaken, waardoor de prestaties achter-
uitgaan. Door het gebruik van oplos-
middelen worden de koplampglazen
dof, waardoor de prestaties achteruit-
gaan.
WAARSCHUWINGAls de kop-
lampglazen worden gereinigd met een
waterstraal, houdt deze dan op ten min-
ste 2 cm van de lampglazen.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 246

247
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
LEREN STOELEN
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Verwijder droog vuil met een zeemleer
of een iets vochtige doek, zonder hard
te drukken.
Verwijder vochtige vlekken of vet met
een droge en absorberende doek; maak
geen wrijvende beweging. Behandel de
plek vervolgens met een doek of zeem
bevochtigd met water en een neutrale
zeep.
Als de vlek nog niet verwijderd is, be-
handel de vlek dan met een speciaal
schoonmaakmiddel, waarbij de instruc-
ties op de verpakking strikt moeten wor-
den opgevolgd.
WAARSCHUWINGGebruik nooit al-
cohol. Controleer bovendien of de ge-
bruikte schoonmaakmiddelen geen al-
cohol of daarvan afgeleide producten be-
vatten, ook niet in geringe hoeveelhe-
den.INTERIEUR
Controleer af en toe of er onder de vloer-
bedekking geen water is blijven staan
(dooiwater van sneeuwresten aan
schoenen, lekkende paraplu’s enz.),
waardoor roestvorming op de bodem
veroorzaakt zou kunnen worden.
STOELEN EN STOFFEN
BEKLEDING
Verwijder stof met een zachte borstel of
een stofzuiger. Voor een nog betere rei-
niging van de stoffen bekleding raden
wij u aan de borstel vochtig te maken.
Reinig de zittingen met een vochtige
spons en een oplossing van water en
neutrale zeep.
De stoffen bekleding
van uw auto is langdu-
rig bestand tegen slijta-
ge die ontstaat bij een normaal
gebruik van de auto. Hevig
en/of langdurig wrijven met
kledingaccessoires zoals meta-
len gespen, sierknopen en klit-
tenbandsluitingen, moet echter
absoluut worden vermeden om-
dat hierdoor grote druk ont-
staat op een bepaalde plek op
de bekleding, waardoor deze
plek kan slijten en de bekleding
beschadigd wordt.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 247

248
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
MANUTENZIONE
E CURA
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
AVVIAMENTO
E GUIDA
KUNSTSTOF
INTERIEURDELEN
Wij raden u aan om de kunststof interi-
eurdelen te reinigen met een doek be-
vochtigd met water en een neutrale
zeep zonder schuurmiddel. Voor het ver-
wijderen van vet- of hardnekkige vlek-
ken moeten speciale schoonmaakmid-
delen zonder oplosmiddelen worden ge-
bruikt, die geschikt zijn voor het reini-
gen van kunststof en die het visuele ef-
fect en de kleur van de componenten
niet wijzigen.
WAARSCHUWINGGebruik nooit al-
cohol of benzine om het glas van het in-
strumentenpaneel of andere kunststof
onderdelen schoon te maken.
ONDERHOUD
EN ZORG
STARTEN
EN RIJDEN
Gebruik nooit ontvlam-
bare producten zoals
petroleum of wasbenzine voor
het reinigen van de interieur-
delen van de auto. De elek-
trostatische lading die tijdens
het reinigen door het wrijven
ontstaat, kan brand veroorza-
ken.
OPGELET
Bewaar nooit spuitbus-
sen in de auto: ont-
ploffingsgevaar. Spuitbussen
mogen niet worden blootge-
steld aan temperaturen boven
50°C. In de zomer kan de tem-
peratuur in het interieur ver
boven deze waarde oplopen.
OPGELET
STOEL/POOKKNOP
VAN ECHT LEER
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Reinig deze componenten uitsluitend
met water en neutrale zeep. Gebruik
nooit alcohol of producten op basis van
alcohol.
Voordat u speciale producten gebruikt
voor het reinigen van de interieurdelen,
moet u eerst de aanwijzingen op het eti-
ket van het product lezen en controle-
ren of het geen alcohol en/of substan-
ties op basis van alcohol bevat.
Als tijdens het reinigen van de voorruit
met speciaal daarvoor bestemde pro-
ducten, druppels op het leer van het
stuurwiel of de pookknop terechtkomen,
moeten deze onmiddellijk worden ver-
wijderd en het betreffende gebied met
water en neutrale zeep worden afge-
nomen.
WAARSCHUWINGWees zeer voor-
zichtig als een vergrendeling om het
stuur wordt aangebracht om beschadi-
ging van de lederen stuurbekleding te
voorkomen.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 248

T T
E E
C C
H H
N N
I I
S S
C C
H H
E E
G G
E E
G G
E E
V V
E E
N N
S S

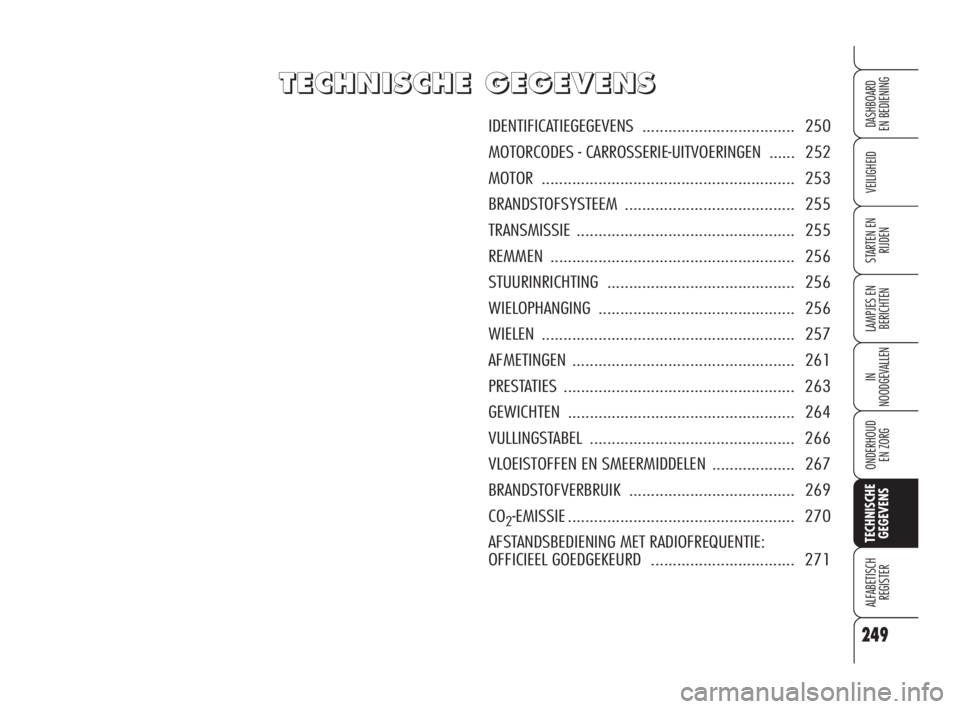

IDENTIFICATIEGEGEVENS ................................... 250
MOTORCODES - CARROSSERIE-UITVOERINGEN ...... 252
MOTOR .......................................................... 253
BRANDSTOFSYSTEEM ....................................... 255
TRANSMISSIE .................................................. 255
REMMEN........................................................ 256
STUURINRICHTING........................................... 256
WIELOPHANGING............................................. 256
WIELEN.......................................................... 257
AFMETINGEN................................................... 261
PRESTATIES ..................................................... 263
GEWICHTEN .................................................... 264
VULLINGSTABEL ............................................... 266
VLOEISTOFFEN EN SMEERMIDDELEN ................... 267
BRANDSTOFVERBRUIK ...................................... 269
CO
2-EMISSIE.................................................... 270
AFSTANDSBEDIENING MET RADIOFREQUENTIE:
OFFICIEEL GOEDGEKEURD ................................. 271
249
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
249-270 Alfa 159 NL 17-06-2009 14:15 Pagina 249

250
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDENTYPEPLAATJE
Dit bevindt zich in de motorruimte nabij
de bovenste bevestiging van de rechter
schokdemper geplaatst en bevat de vol-
gende gegevens:
A.Ruimte gereserveerd voor nummer
nationale typegoedkeuring
B.Ingeslagen chassisnummer
IDENTIFICATIEGEGE-
VENS
Het verdient aanbeveling kennis te
nemen van de identificatiegegevens
van de auto. De identificatiegegevens
zijn ingeslagen of aangebracht op
plaatjes en bevinden zich op de
volgende plaatsen fig. 1:
1- Typeplaatje
2- Carrosseriecode
3- Identificatieplaatje carrosserielak
4- Motorcode.C.Ruimte gereserveerd voor vermelding
van maximaal toelaatbare gewichten
volgens de nationale wetgeving
D.Ruimte gereserveerd voor motorty-
pe, uitvoering en eventuele aanvullen-
de gegevens
E.Ruimte gereserveerd voor correctie-
waarde voor de uitlaatrookgasmeting
(alleen dieseluitvoeringen)
F.Ingeslagen fabrikantnaam.
A0A0045mfig. 1A0E0013mfig. 2
249-270 Alfa 159 NL 17-06-2009 14:15 Pagina 250

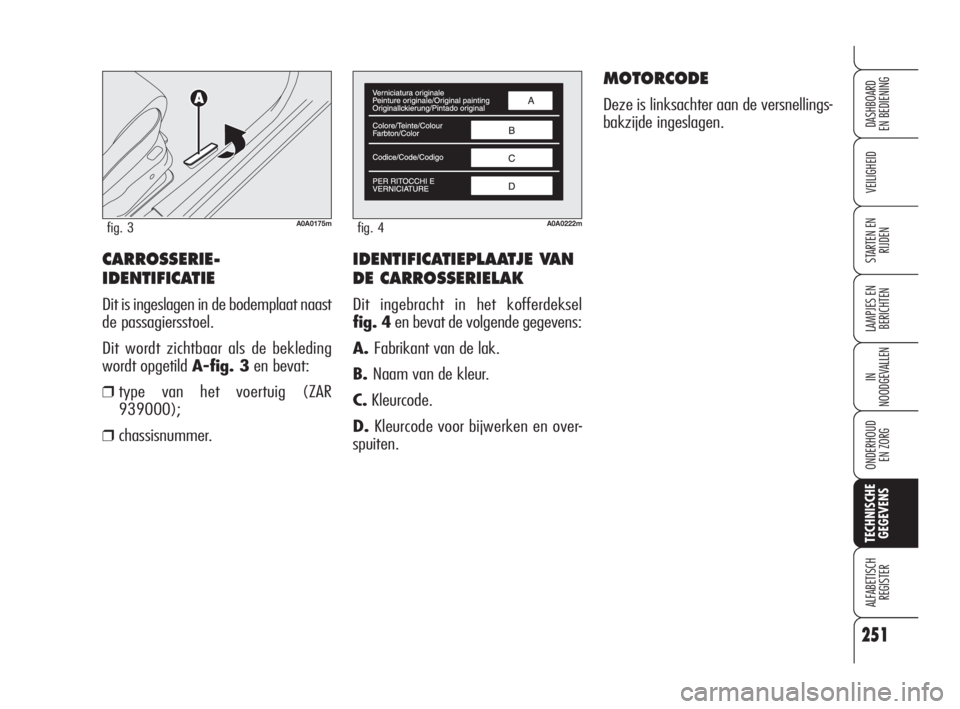

IDENTIFICATIEPLAATJE VAN
DE CARROSSERIELAK
Dit ingebracht in het kofferdeksel
fig. 4en bevat de volgende gegevens:
A.Fabrikant van de lak.
B.Naam van de kleur.
C.Kleurcode.
D.Kleurcode voor bijwerken en over-
spuiten.
MOTORCODE
Deze is linksachter aan de versnellings-
bakzijde ingeslagen.
CARROSSERIE-
IDENTIFICATIE
Dit is ingeslagen in de bodemplaat naast
de passagiersstoel.
Dit wordt zichtbaar als de bekleding
wordt opgetild A-fig. 3en bevat:
❒type van het voertuig (ZAR
939000);
❒chassisnummer.
251
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0A0222mfig. 4A0A0175mfig. 3
249-270 Alfa 159 NL 17-06-2009 14:15 Pagina 251

252
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
MOTORCODES - CARROSSERIE-UITVOERINGEN
Uitvoeringen Motorcode Carrosseriecode
1.8 140 pk939A4000 939AXL1A 21C / 939BXL1A 22C (
)
1750 TURBO BENZINE (***)939B1000 939AXN1B 52 (**) / 939BXN1B 53 (
) (**)
3.2 JTS 4x2939A000 939AXG1B 44 / 939BXG1B 45 (
)
3.2 JTS 4x4939A000 939AXG2B 09B / 939BXG2B 16B (
)
1.9 JTD
M8v939A1000 939AXE1B 04C
939A7000 (*) 939AXH1B 06D (*)
939BXE1B 14C (

)
939BXH1B 17D (

)(*)
939AXE1B 04D (
)
939BXE1B 14D (
) ()
1.9 JTD
M16v939A2000 939AXC1B 01C
939A8000 (*) 939AXC1B 01D (*)
939AXF1B 05C (*)
939BXC1B 12E (

)
939BXC1B 12F (*)
939BXC1B 12C (

) (*)
939BXC1B 12C (

) (*)
939BXF1B 15 (

) (*)
939BXF1B 15C (

) (*)
939BXF1B 15E (
) (*)
2.0 JTD
M(***)939B3000 939AXP1B 54 (**)
939AXP1B 54B
939BXP1B 55 (

) (**)
939BXP1B 55B (
)
2.0 JTDM(***) (Õ)844A2000 939AXQ1B 62 () / 939BXQ1B 63 (
) ()
2.4 JTDM4x2939A9000 939AXM1B 39B / 939BXM1B 40B (
)
2.4 JTDM4x4939A9000 939AXM2B 35B / 939BXM2B 36B (
)
(
) Sportwagon-uitvoeringen (*) Voor bepaalde markten (**) Pack TI (***) Euro 5-uitvoeringen () ECO-uitvoeringen
249-270 Alfa 159 NL 17-06-2009 14:15 Pagina 252
