Alfa Romeo 159 2010 Instructieboek (in Dutch)

213
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

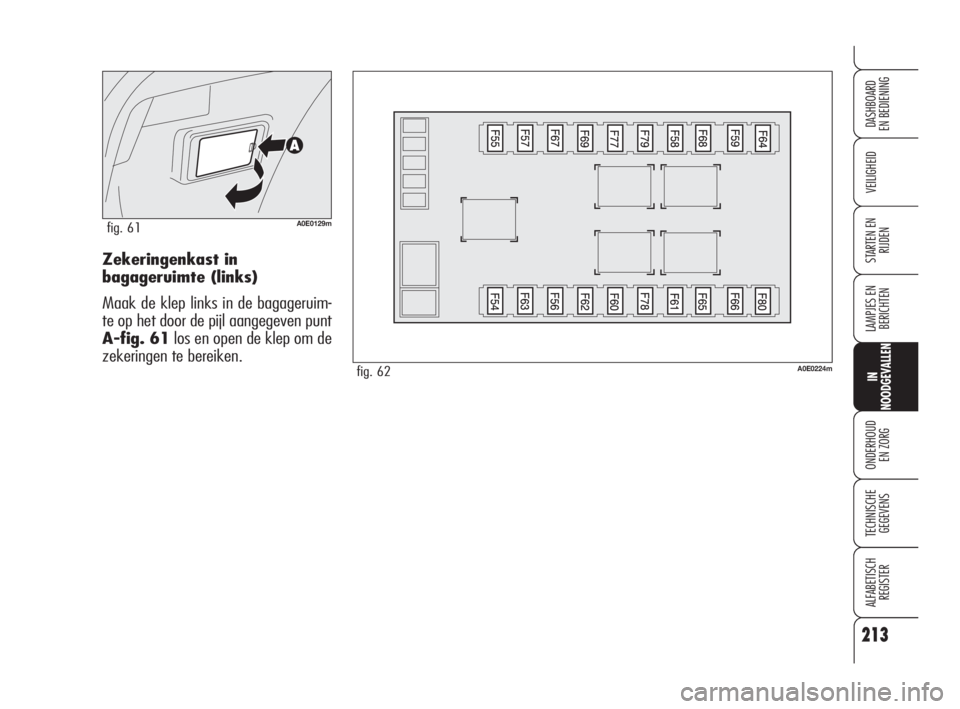

RIJDENZekeringenkast in
bagageruimte (links)
Maak de klep links in de bagageruim-
te op het door de pijl aangegeven punt
A-fig. 61los en open de klep om de
zekeringen te bereiken.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 213

214
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
ZEKERINGENTABEL
VERLICHTING ZEKERING AMPÈRE FIGUUR
Grootlicht rechts F14 7,5 60
Grootlicht links F15 7,5 60
Dimlicht rechts F12 15 56
Dimlicht links F13 15 56
Mistlampen voor F30 15 60
Achteruitrijlicht/remlichten F35 7,5 56
Derde remlicht F37 7,5 56
Plafondverlichting voor/achter F39 10 56
Plafondverlichting voor F49 7,5 56
Richtingaanwijzers F53 10 56
Waarschuwingsknipperlichten F53 10 56
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Verbruikers zekeringenkast in motorruimte F70 (MEGA-FUSE) 150 58
Zekeringenkast op dashboard F71 70 58
Extra verwarming (interieurverwarming koelvloeistof 600W)
(alleen dieseluitvoeringen) F72 50 58
Voorgloei-installatie (dieseluitvoeringen) F73 60 58
Zekeringenkast op dashboard F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 214

215
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Aanjager (uitvoeringen 1.8 140 pk) F02 (MAXI-FUSE) 40 60
Aanjager (uitvoeringen 2.2 JTS Selespeed) F02 (MAXI-FUSE) 50 60
Elektrisch stuurslot F03 (MAXI-FUSE) 20 60
Knooppunt remsysteem (pomp) F04 (MAXI-FUSE) 40 60
Knooppunt remsysteem (magneetklep) (uitvoeringen met ABS) F05 (MAXI-FUSE) 40 60
Knooppunt remsysteem (magneetklep) (uitvoeringen met VDC) F05 (MAXI-FUSE) 20 60
Elektroventilateur (lage snelheid)
(uitvoeringen 1.8 140 pk, 2.2 JTS Selespeed) F06 (MAXI-FUSE) 40 60
Elektroventilateur (hoge snelheid) F07 (MAXI-FUSE) 50 60
Voeding extra verwarming (interieurverwarming
koelvloeistof 300W) (alleen dieseluitvoeringen) F08 30 60
Koplampsproeiers F09 20 60
Claxons F10 15 60
Secundaire belastingen elektronische inspuiting F11 15 60
+ INT voor elektronisch inspuitsysteem F16 7,5 60
Primaire belastingen elektronische inspuiting F17 10 60
Pluspool accu regeleenheid van de motor en automatische
versnellingsbak F18 10 60
Aircocompressor F19 7,5 60
Voorruitverwarming F20 20 60
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 215

VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Voeding brandstofpomp F21 20 60
Verbruikers elektronische inspuiting F22 20 60
Voeding autoradio/navigatiesysteem/Blue&Me F23 15 60
Positieve voeding + sleutel voor spoelen relais in zekeringen-/
relaiskast motorruimte/dashboardzekeringenkast, Bodycomputer F31 7,5 56
Knooppunt bestuurdersportier/knooppunt passagiersportier/
startsysteem F32 15 56
Ruit linksachter/Knooppunt bagageruimte F33 20 56
Ruit rechtsachter/Knooppunt bagageruimte F34 20 56
Waterdetectiesensor brandstoffilter / luchtkwantummeter /
Remlichtschakelaar/paneel op tunnel/Cruise control/AQS-sensor F35 7,5 56
Voeding knooppunt bagageruimte/Slotactuatoren F36 20 56
Plus via startsysteem voor remlichten, derde remlicht,
instrumentenpaneel, koplampverstelling F37 7,5 56
Opening bagageruimte F38 15 56
Voeding + accu voor airconditioning, plafondverlichting,
bewegingsdetectie, EOBD-diagnosestekker F39 10 56
216
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 216

VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Achterruitverwarming F40 30 56
Buitenspiegelverwarming/spoel van relais voorruitverwarming F41 7,5 56
Voeding knooppunt remsysteem (ABS/VDC) –
Knooppunt stuurhoeksensor – Gierhoeksensor F42 7,5 56
Ruitenwissers/-sproeiers F43 30 56
Aansteker voor op de middenconsole F44 10 56
Voeding stopcontact in de bagageruimte F45 15 56
Opendak F46 20 56
Vermogensvoeding voor knooppunt bestuurdersportier F47 20 56
Vermogensvoeding voor knooppunt passagiersportier F48 30 56
+ vanaf startsysteem voor knooppunt stuur/Regeleenheid
open dak/Plafondlampje voor en achter/CVS/
Knooppunt Blue&Me/Bewegingsdetectie/Stoel links en rechts F49 7,5 56
Airbagsysteem F50 7,5 56
Voeding vanaf startsysteem voor knooppunt infotelematica/
Knooppunt automaat/Extra verwarming/Paneel links/
START/STOP-knop, Regeleenheid parkeersensoren/
Dimbare spiegel/Knooppunt Blue&Me/Inbouwvoorbereiding
autoradio/AQS/Cruise Control F51 7,5 56
217
VEILIGHEID
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 217

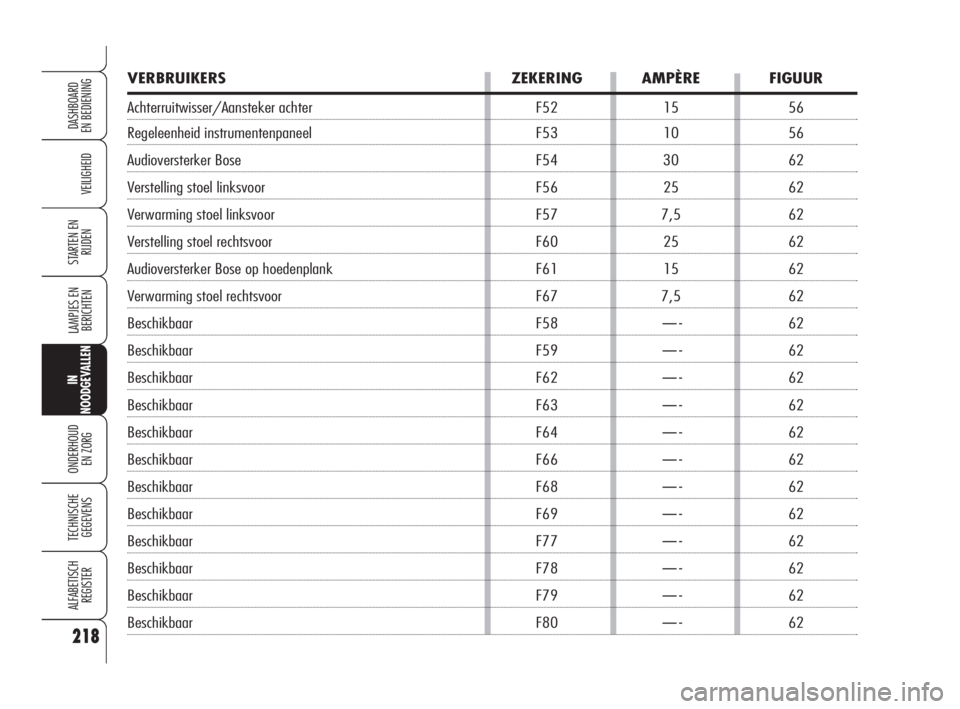

VERBRUIKERS ZEKERING AMPÈRE FIGUUR
Achterruitwisser/Aansteker achter F52 15 56
Regeleenheid instrumentenpaneel F53 10 56
Audioversterker Bose F54 30 62
Verstelling stoel linksvoor F56 25 62
Verwarming stoel linksvoor F57 7,5 62
Verstelling stoel rechtsvoor F60 25 62
Audioversterker Bose op hoedenplank F61 15 62
Verwarming stoel rechtsvoor F67 7,5 62
Beschikbaar F58 —- 62
Beschikbaar F59 —- 62
Beschikbaar F62 —- 62
Beschikbaar F63 —- 62
Beschikbaar F64 —- 62
Beschikbaar F66 —- 62
Beschikbaar F68 —- 62
Beschikbaar F69 —- 62
Beschikbaar F77 —- 62
Beschikbaar F78 —- 62
Beschikbaar F79 —- 62
Beschikbaar F80 —- 62
218
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 218

219
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
ACCU OPLADEN
WAARSCHUWINGDe beschrijving
voor het opladen van de accu dient
slechts ter informatie. Wendt u tot het
Alfa Romeo Servicenetwerk om deze
werkzaamheden uit te laten voeren.
We raden u aan de accu langzaam en
met een lage stroomsterkte (ampèra-
ge) gedurende ca. 24 uur op te laden.
Als u de accu langer oplaadt, kan de ac-
cu beschadigen.Ga voor het opladen als volgt te werk:
❒maak de klem los van de minpool (-
) op de accu;
❒sluit de kabels van het laadapparaat
aan op de accupolen; let hierbij op
de polariteit;
❒schakel de acculader in;
❒schakel aan het einde van het opla-
den eerst de acculader uit en koppel
dan de accu los;
❒sluit de klem weer aan op de min-
pool (-) van de accu.
De vloeistof in de accu
is giftig en corrosief.
Vermijd het contact met de
huid en de ogen. Het opladen
van de accu moet worden uit-
gevoerd in een goed geventi-
leerde ruimte, ver verwijderd
van open vuur en vonkvor-
mende apparaten: brand- en
ontploffingsgevaar.
OPGELET
Probeer een bevroren
accu niet op te laden:
eerst moet de accu ontdooid
worden, anders loopt u het ri-
sico dat de accu ontploft. Als
de accu bevroren is geweest,
moet door deskundig perso-
neel worden gecontroleerd of
de cellen niet beschadigd zijn
en of de bak geen scheuren
vertoont, waardoor de gifti-
ge en corrosieve vloeistof kan
weglekken.
OPGELET
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 219

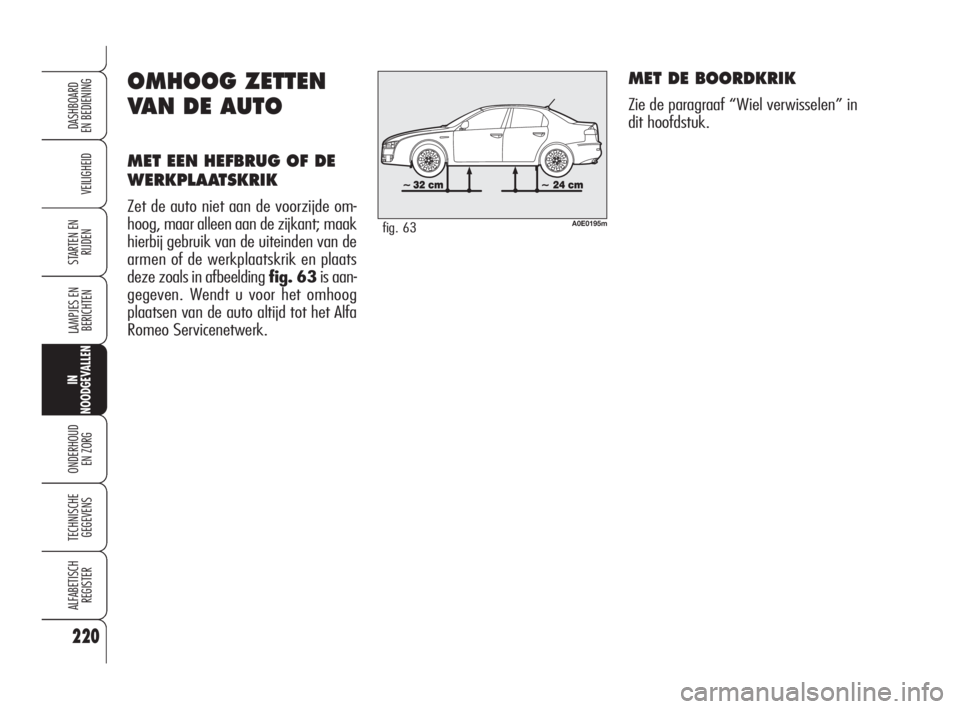

MET DE BOORDKRIK
Zie de paragraaf “Wiel verwisselen” in
dit hoofdstuk.
OMHOOG ZETTEN
VAN DE AUTO
MET EEN HEFBRUG OF DE
WERKPLAATSKRIK
Zet de auto niet aan de voorzijde om-
hoog, maar alleen aan de zijkant; maak
hierbij gebruik van de uiteinden van de
armen of de werkplaatskrik en plaats
deze zoals in afbeelding fig. 63is aan-
gegeven. Wendt u voor het omhoog
plaatsen van de auto altijd tot het Alfa
Romeo Servicenetwerk.A0E0195mfig. 63
220
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 220

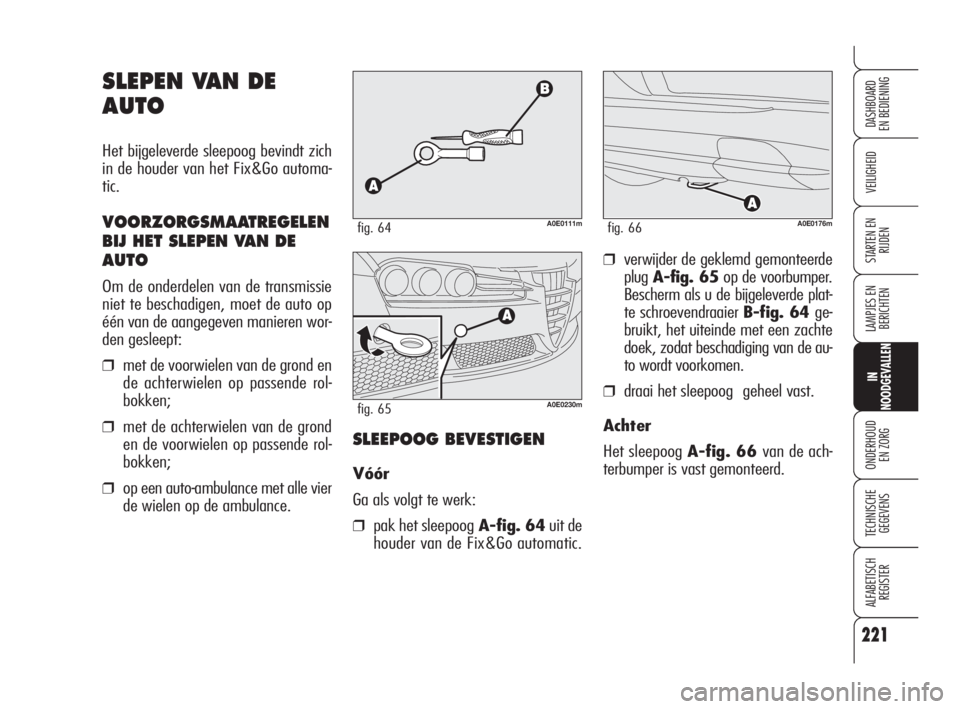

SLEPEN VAN DE
AUTO
Het bijgeleverde sleepoog bevindt zich
in de houder van het Fix&Go automa-
tic.
VOORZORGSMAATREGELEN
BIJ HET SLEPEN VAN DE
AUTO
Om de onderdelen van de transmissie
niet te beschadigen, moet de auto op
één van de aangegeven manieren wor-
den gesleept:
❒met de voorwielen van de grond en
de achterwielen op passende rol-
bokken;
❒met de achterwielen van de grond
en de voorwielen op passende rol-
bokken;
❒op een auto-ambulance met alle vier
de wielen op de ambulance.
A0E0111mfig. 64
❒verwijder de geklemd gemonteerde
plugA-fig. 65op de voorbumper.
Bescherm als u de bijgeleverde plat-
te schroevendraaier B-fig. 64 ge-
bruikt, het uiteinde met een zachte
doek, zodat beschadiging van de au-
to wordt voorkomen.
❒draai het sleepoog geheel vast.
Achter
Het sleepoog A-fig. 66 van de ach-
terbumper is vast gemonteerd.
SLEEPOOG BEVESTIGEN
Vóór
Ga als volgt te werk:
❒pak het sleepoogA-fig. 64uit de
houder van de Fix&Go automatic.
A0E0230mfig. 65
A0E0176mfig. 66
221
VEILIGHEID
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 221

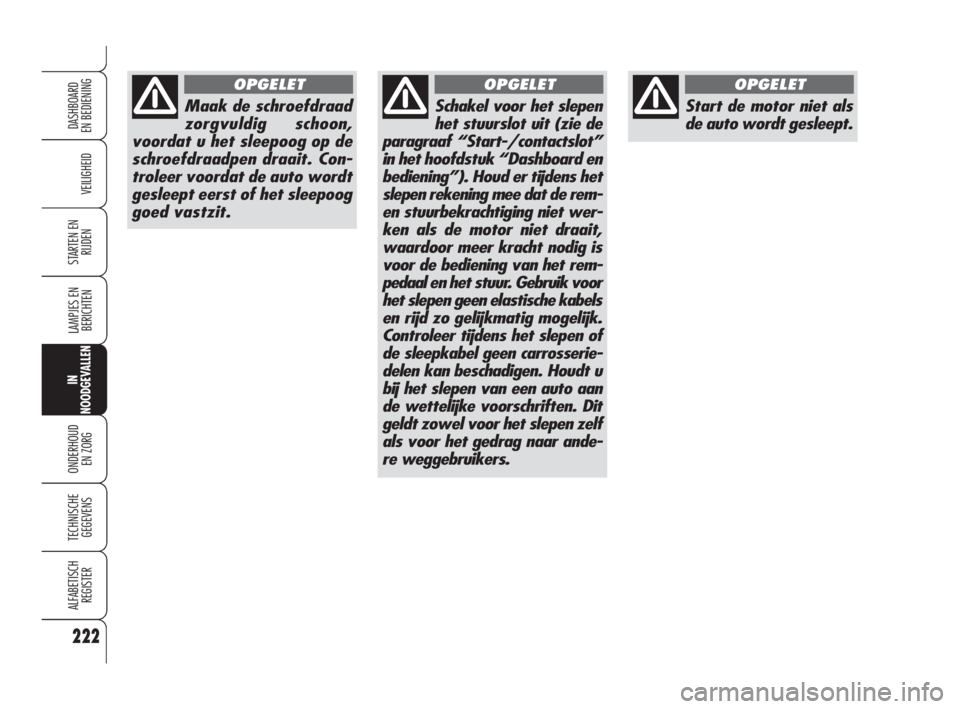

Start de motor niet als
de auto wordt gesleept.
OPGELET
Maak de schroefdraad
zorgvuldig schoon,
voordat u het sleepoog op de
schroefdraadpen draait. Con-
troleer voordat de auto wordt
gesleept eerst of het sleepoog
goed vastzit.
OPGELET
Schakel voor het slepen
het stuurslot uit (zie de
paragraaf “Start-/contactslot”
in het hoofdstuk “Dashboard en
bediening”). Houd er tijdens het
slepen rekening mee dat de rem-
en stuurbekrachtiging niet wer-
ken als de motor niet draait,
waardoor meer kracht nodig is
voor de bediening van het rem-
pedaal en het stuur. Gebruik voor
het slepen geen elastische kabels
en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of
de sleepkabel geen carrosserie-
delen kan beschadigen. Houdt u
bij het slepen van een auto aan
de wettelijke voorschriften. Dit
geldt zowel voor het slepen zelf
als voor het gedrag naar ande-
re weggebruikers.
OPGELET
222
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
