Alfa Romeo 159 2010 Instructieboek (in Dutch)

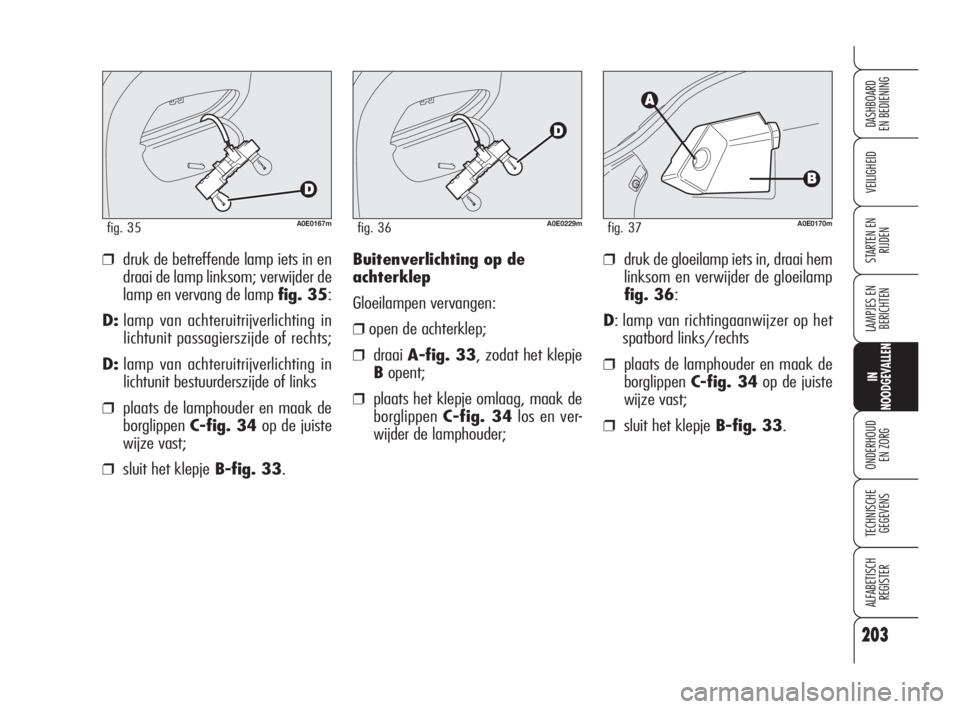

❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp fig. 35:
D:lamp van achteruitrijverlichting in
lichtunit passagierszijde of rechts;
D:lamp van achteruitrijverlichting in
lichtunit bestuurderszijde of links
❒plaats de lamphouder en maak de
borglippenC-fig. 34op de juiste
wijze vast;
❒sluit het klepjeB-fig. 33.
203
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0167mfig. 35A0E0170mfig. 37
Buitenverlichting op de
achterklep
Gloeilampen vervangen:
❒open de achterklep;
❒draaiA-fig. 33, zodat het klepje
Bopent;
❒plaats het klepje omlaag, maak de
borglippenC-fig. 34los en ver-
wijder de lamphouder;
A0E0229mfig. 36
❒druk de gloeilamp iets in, draai hem
linksom en verwijder de gloeilamp
fig. 36:
D: lamp van richtingaanwijzer op het
spatbord links/rechts
❒plaats de lamphouder en maak de
borglippenC-fig. 34op de juiste
wijze vast;
❒sluit het klepjeB-fig. 33.
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 203

❒druk de gloeilamp iets in, draai hem
linksom en verwijder de gloeilamp
fig. 39:
Elamp van buitenverlichting/remlicht;
Flamp van richtingaanwijzer.
❒plaats de lamphouder en maak de
borglippenD-fig. 38op de juiste
wijze vast;
❒monteer het beschermdeksel B-fig.
37en draai de bout vast A.Kentekenverlichting
Gloeilampen vervangen:
❒maak met behulp van een platte
schroevendraaier beschermd met een
zachte doek bij A-fig. 40los om de
unitBte verwijderen;
❒verwijder de lamphouderC-fig. 41
door deze iets te verdraaien en ver-
vang de geklemd gemonteerde lamp
D.
204
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0041mfig. 39A0E0168mfig. 40
Richtingaanwijzers/
Buitenverlichting/Remlichten
Gloeilamp vervangen:
❒open de achterklep;
❒draai de bout A-fig. 37los en ver-
wijder het beschermdeksel B;
❒plaats het klepje omlaag, maak de
borglippenD-fig. 38los en ver-
wijder de lamphouderD.
A0E0040mfig. 38
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 204

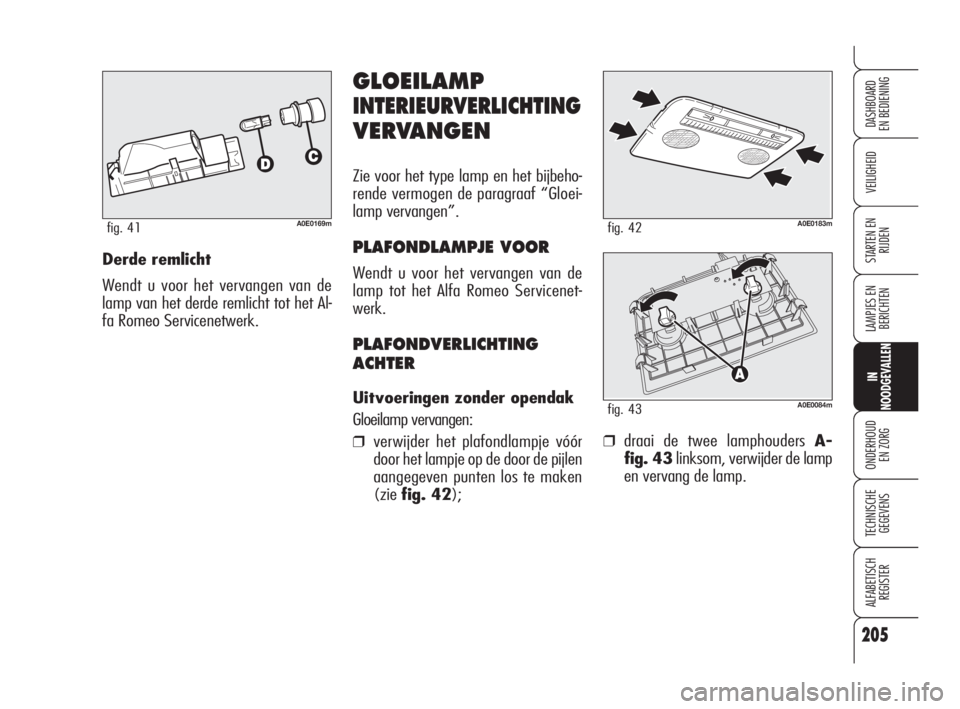

Derde remlicht
Wendt u voor het vervangen van de
lamp van het derde remlicht tot het Al-
fa Romeo Servicenetwerk.
205
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0169mfig. 41
GLOEILAMP
INTERIEURVERLICHTING
VERVANGEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Gloei-
lamp vervangen”.
PLAFONDLAMPJE VOOR
Wendt u voor het vervangen van de
lamp tot het Alfa Romeo Servicenet-
werk.
PLAFONDVERLICHTING
ACHTER
Uitvoeringen zonder opendak
Gloeilamp vervangen:
❒verwijder het plafondlampje vóór
door het lampje op de door de pijlen
aangegeven punten los te maken
(ziefig. 42);
A0E0183mfig. 42
A0E0084mfig. 43
❒draai de twee lamphouders A-
fig. 43linksom, verwijder de lamp
en vervang de lamp.
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:33 Pagina 205

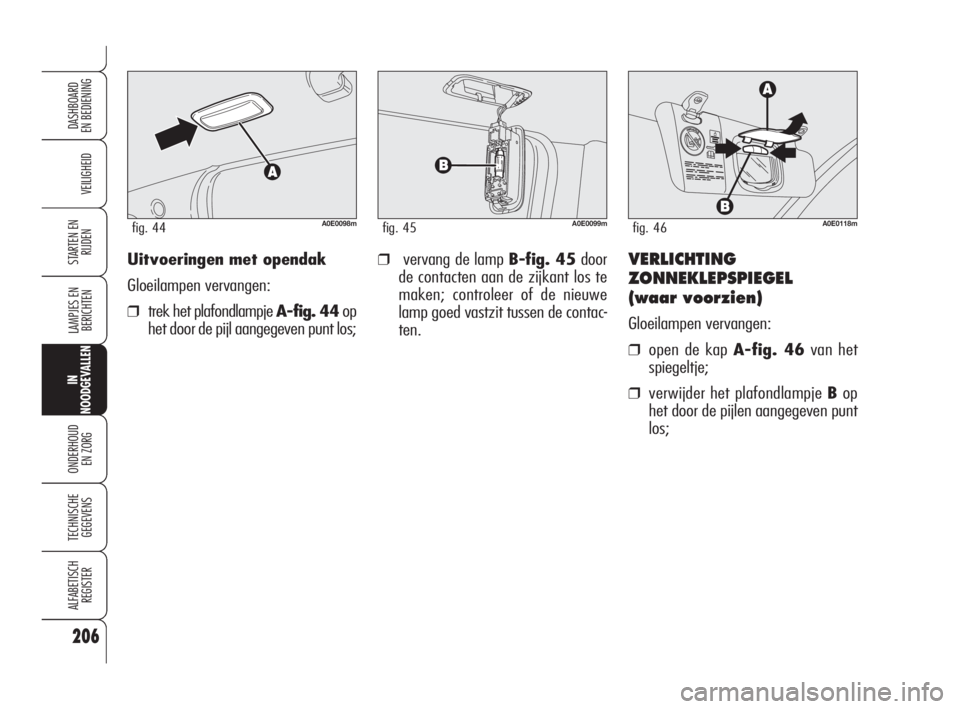

Uitvoeringen met opendak
Gloeilampen vervangen:
❒trek het plafondlampje A-fig. 44op
het door de pijl aangegeven punt los;
❒vervang de lamp B-fig. 45door
de contacten aan de zijkant los te
maken; controleer of de nieuwe
lamp goed vastzit tussen de contac-
ten.
206
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0098mfig. 44A0E0099mfig. 45
VERLICHTING
ZONNEKLEPSPIEGEL
(waar voorzien)
Gloeilampen vervangen:
❒open de kap A-fig. 46van het
spiegeltje;
❒verwijder het plafondlampje Bop
het door de pijlen aangegeven punt
los;
A0E0118mfig. 46
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 206

207
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN❒sluit de bescherming B-fig. 49op
het plafondlampjeA-fig. 48;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
VERLICHTING
DASHBOARDKASTJE
Gloeilamp vervangen:
❒open het dashboardkastje;
❒maak de lichtunit A-fig. 48op het
door de pijl aangegeven punt los;
❒plaats de beschermingB-fig. 49
omhoog en vervang de geklemd ge-
monteerde lamp;
A0E0172mfig. 48A0E0173mfig. 49
❒vervang de lampC-fig. 47 door
de contacten aan de zijkant los te
maken en controleer of de lamp
goed vastzit tussen de contacten.
A0E0171mfig. 47
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 207

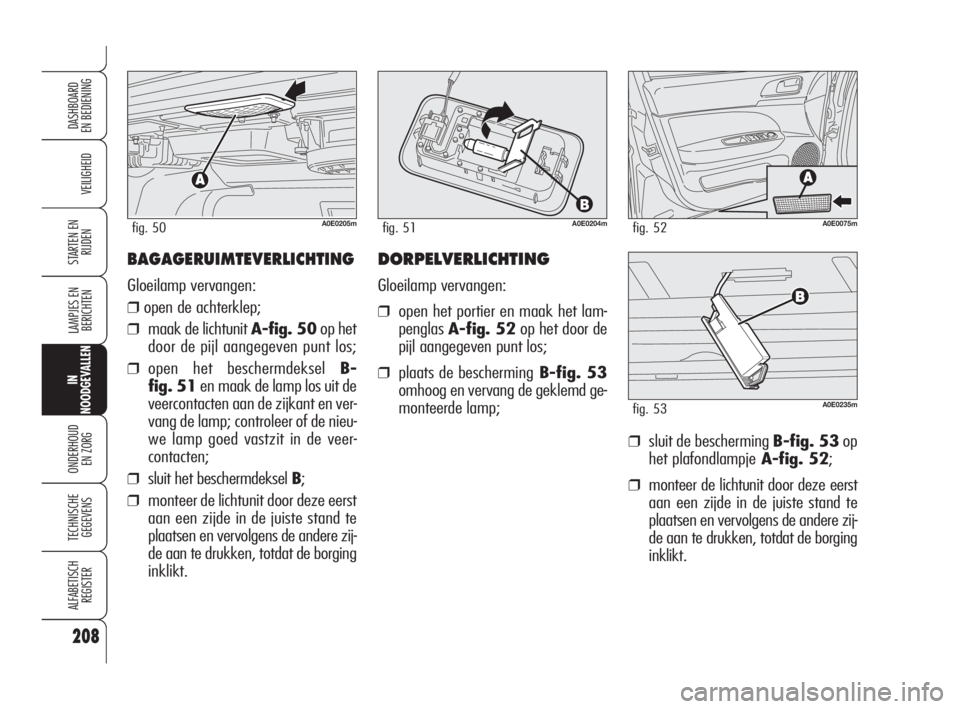

BAGAGERUIMTEVERLICHTING
Gloeilamp vervangen:
❒open de achterklep;
❒maak de lichtunit A-fig. 50op het
door de pijl aangegeven punt los;
❒open het beschermdeksel B-
fig. 51en maak de lamp los uit de
veercontacten aan de zijkant en ver-
vang de lamp; controleer of de nieu-
we lamp goed vastzit in de veer-
contacten;
❒sluit het beschermdeksel B;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
❒sluit de bescherming B-fig. 53op
het plafondlampjeA-fig. 52;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
208
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0205mfig. 50A0E0075mfig. 52A0E0204mfig. 51
DORPELVERLICHTING
Gloeilamp vervangen:
❒open het portier en maak het lam-
penglasA-fig. 52op het door de
pijl aangegeven punt los;
❒plaats de beschermingB-fig. 53
omhoog en vervang de geklemd ge-
monteerde lamp;
A0E0235mfig. 53
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 208

209
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
Het elektrische systeem wordt door ze-
keringen beveiligd: de zekering brandt
door bij een storing of bij oneigenlijk ge-
bruik van het systeem.
Als een systeem niet werkt, moet de
werking van de betreffende zekering
worden gecontroleerd: de verbindings-
strip mag niet onderbroken zijn. Is dit
wel het geval, dan moet u de zekering
vervangen door een exemplaar met de-
zelfde stroomsterkte (zelfde kleur).
A:niet defect zekering
B:zekering met doorgebrande strip.
Gebruik voor het vervangen van een ze-
kering het tangetje Cuit de zekeringen-
en relaiskast onder het dashboard.
A0E0119mfig. 54
Vervang een defecte ze-
kering nooit door ander
materiaal.
Vervang in geen enkel
geval een zekering
door een zekering met een ho-
ger ampèrage; brandgevaar.
OPGELET
Als een hoofdzekering
(MEGA-FUSE, MAXI-
FUSE) doorbrandt, wendt u
dan tot het Alfa Romeo Ser-
vicenetwerk. Controleer voor-
dat de zekering wordt ver-
vangen of de sleutel niet in het
startsysteem zit en of alle ver-
bruikers zijn gedoofd en/of
uitgeschakeld.
OPGELET
Als de zekering op-
nieuw doorbrandt,
wendt u dan tot het Alfa Ro-
meo Servicenetwerk.
OPGELET
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 209

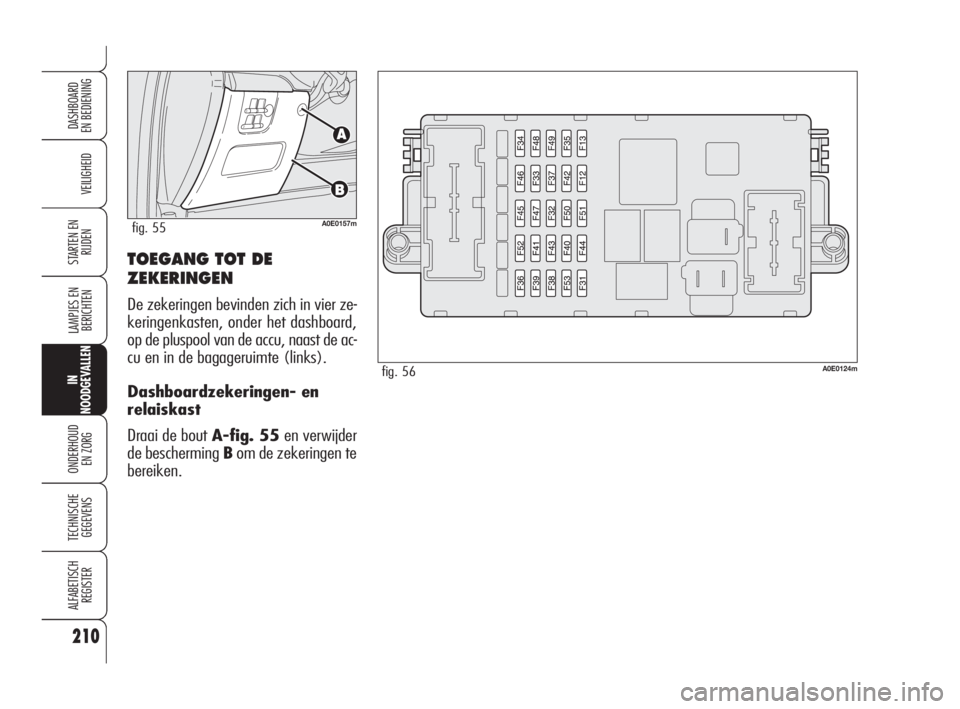

TOEGANG TOT DE
ZEKERINGEN
De zekeringen bevinden zich in vier ze-
keringenkasten, onder het dashboard,
op de pluspool van de accu, naast de ac-
cu en in de bagageruimte (links).
Dashboardzekeringen- en
relaiskast
Draai de bout A-fig. 55en verwijder
de bescherming Bom de zekeringen te
bereiken.
210
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 210

211
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

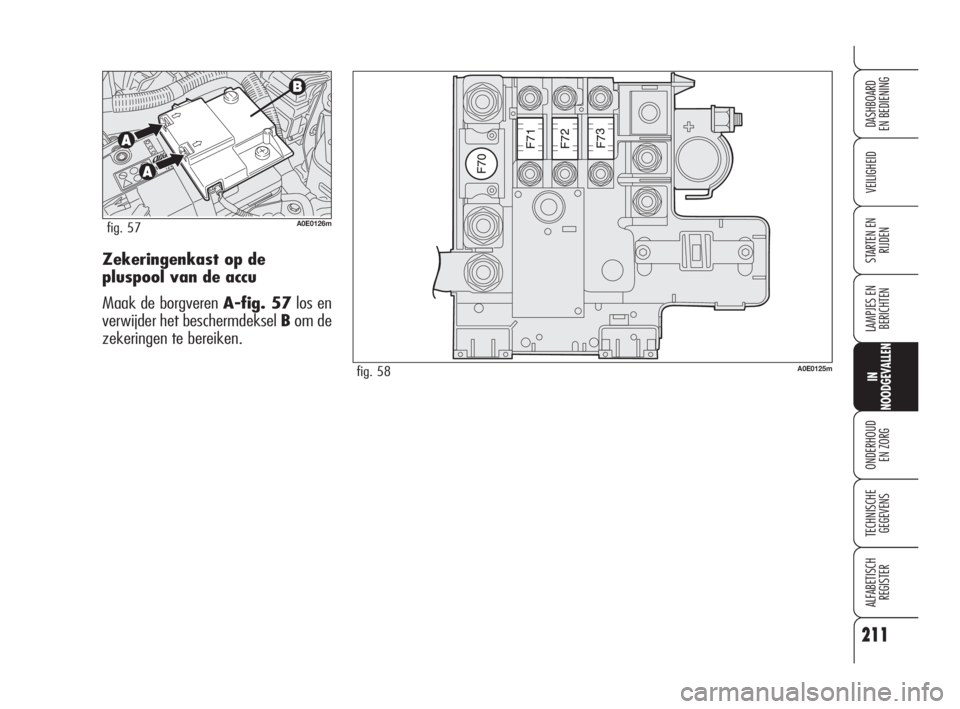

RIJDENZekeringenkast op de
pluspool van de accu
Maak de borgveren A-fig. 57los en
verwijder het beschermdeksel Bom de
zekeringen te bereiken.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 211

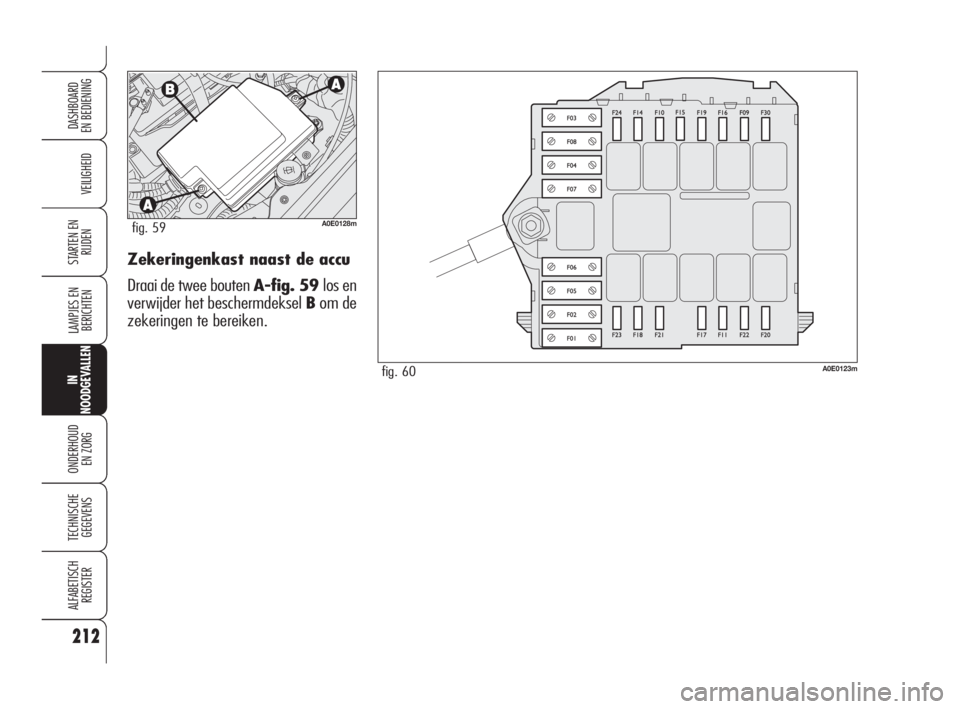

Zekeringenkast naast de accu
Draai de twee bouten A-fig. 59 los en
verwijder het beschermdeksel Bom de
zekeringen te bereiken.
212
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 NL:181-222 Alfa 159 1ed 31-03-2009 10:34 Pagina 212
