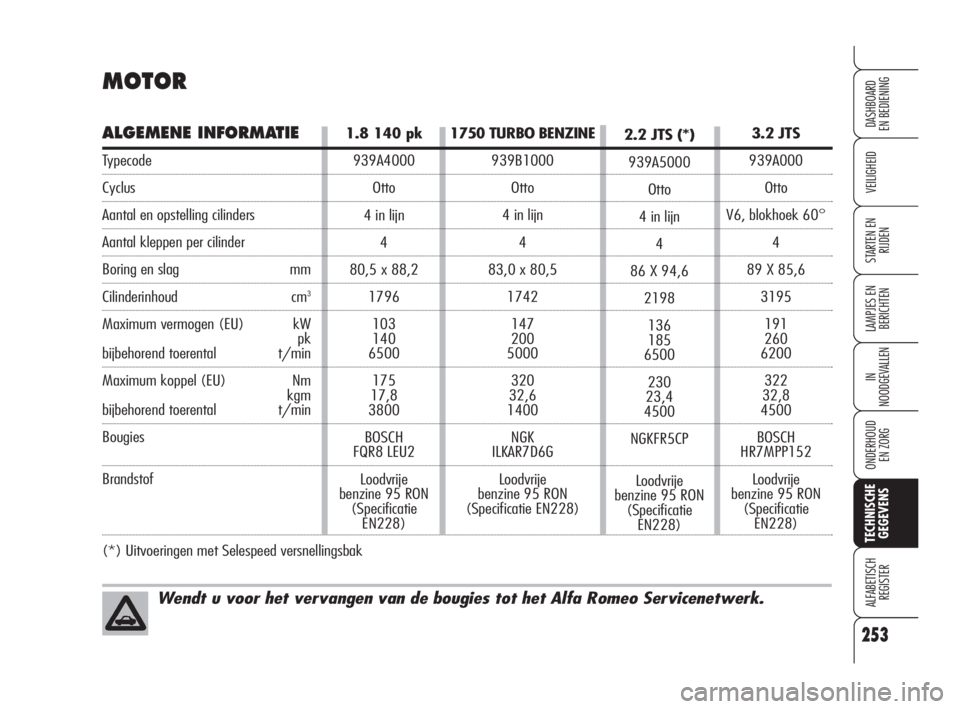

ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Aantal kleppen per cilinder
Boring en slag mm
Cilinderinhoud cm3
Maximum vermogen (EU) kW
pk
bijbehorend toerental t/min
Maximum koppel (EU) Nm
kgm
bijbehorend toerental t/min
Bougies
Brandstof
1750 TURBO BENZINE
939B1000
Otto
4 in lijn
4
83,0 x 80,5
1742
147
200
5000
320
32,6
1400
NGK
ILKAR7D6G
Loodvrije
benzine 95 RON
(Specificatie EN228)2.2 JTS (*)
939A5000
Otto
4 in lijn
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Loodvrije
benzine 95 RON
(Specificatie
EN228) 1.8 140 pk
939A4000
Otto
4 in lijn
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Loodvrije
benzine 95 RON
(Specificatie
EN228)3.2 JTS
939A000
Otto
V6, blokhoek 60°
4
89 X 85,6
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Loodvrije
benzine 95 RON
(Specificatie
EN228)
(*) Uitvoeringen met Selespeed versnellingsbak
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 253

254
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

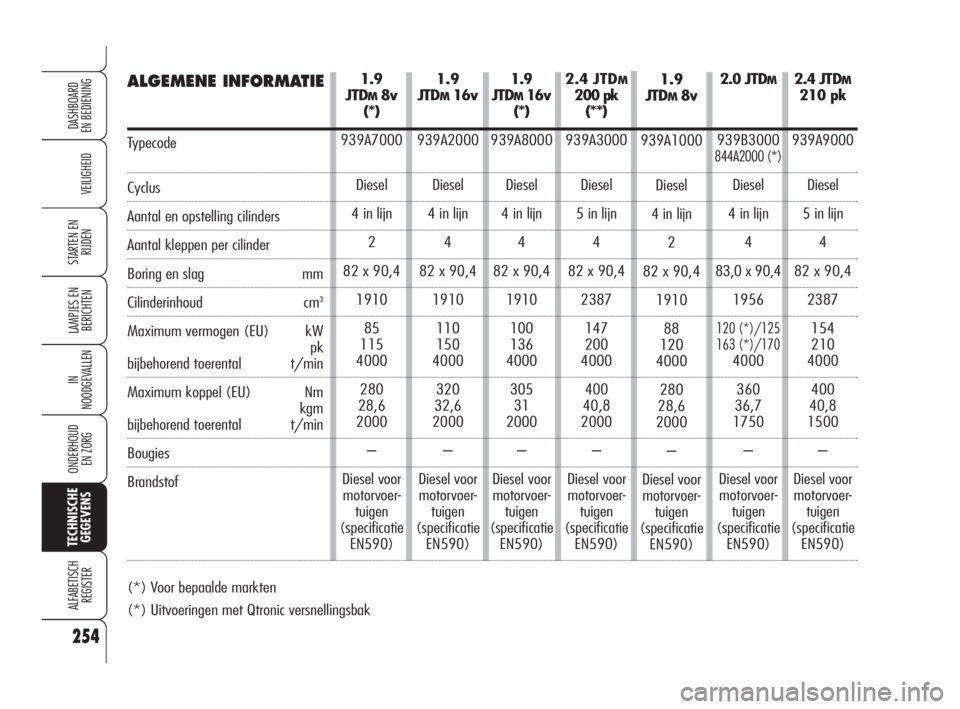

1.9
JTD
M8v
(*)
939A7000
Diesel
4 in lijn
2
82 x 90,4
1910
85
115
4000
280
28,6
2000
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590)1.9
JTDM16v
(*)
939A8000
Diesel
4 in lijn
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590)2.0 JTD
M
939B3000
844A2000 (*)
Diesel
4 in lijn
4
83,0 x 90,4
1956
120 (*)/125
163 (*)/170
4000
360
36,7
1750
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590)
1.9
JTD
M16v
939A2000
Diesel
4 in lijn
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590)
(*) Voor bepaalde markten
(*) Uitvoeringen met Qtronic versnellingsbak
2.4 JTDM
210 pk
939A9000
Diesel
5 in lijn
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590)
1.9
JTD
M8v
939A1000
Diesel
4 in lijn
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590) 2.4 JTD
M
200 pk
(**)
939A3000
Diesel
5 in lijn
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Diesel voor
motorvoer-
tuigen
(specificatie
EN590)ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Aantal kleppen per cilinder
Boring en slag mm
Cilinderinhoud cm3
Maximum vermogen (EU) kW
pk
bijbehorend toerental t/min
Maximum koppel (EU) Nm
kgm
bijbehorend toerental t/min
Bougies
Brandstof
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 254

255
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
BRANDSTOFSYSTEEM
1.8 140 pk 1750 TURBO BENZINE 1.9 JTDM8V
2.2 JTS - 3.2 JTS 1.9 JTDM16v - 2.0 JTDM
2.4 JTDM
Brandstofsysteem Multipoint fuel injection Directe inspuiting Directe inspuiting met Common Rail
Modificaties of reparaties aan het brandstofsysteem die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehouden met de technische specificaties van het systeem, kun-
nen storingen in de werking en zelfs brand veroorzaken.
TRANSMISSIE
Versnellingsbak
Koppeling
Aandrijving
OPGELETBlijf als de auto vastzit, waarbij er grote verschillen zijn tussen de grip van de voor- en de achteras, niet fors gas
geven: het is veel eenvoudiger om proberen los te komen met een gemiddeld of laag toerental; wacht enige tientallen se-
conden tussen pogingen als er meerdere pogingen nodig zijn.
1750 TURBO BENZINE
3.2 JTS 4x2 - 1.9 JTD
M8V
1.9 JTDM16v 2.4 JTDM200 pk
2.0 JTD
M- 2.4 JTDM210 pk
Met zes gesynchroniseerde
versnellingen
vooruit en de
achteruit
Hydraulisch
bediende enkelvoudige
droge plaat
Voor2.4 JTD
M210 pk 4x4
3.2 JTS 4x4
Met zes gesynchroniseerde
versnellingen
vooruit en de
achteruit
Hydraulisch
bediende enkelvoudige
droge plaat
4x4 1.8 140 pk
Met vijf gesynchroniseerde
versnellingen
vooruit en de
achteruit
Hydraulisch
bediende enkelvoudige
droge plaat
Voor
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 255

256
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
1.8 140 pk- 1750 TURBO BENZINE - 2.2 JTS 3.2 JTS - 2.4 JTDM
1.9 JTDM8v - 1.9 JTDM16v - 2.0 JTDM

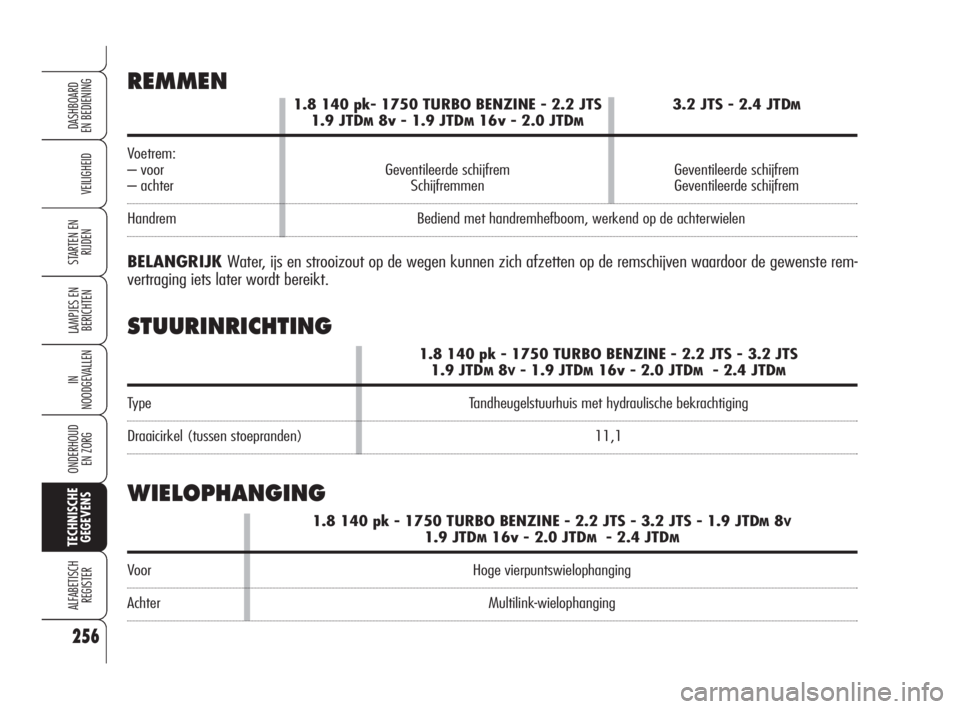

Voetrem:
– voor Geventileerde schijfrem Geventileerde schijfrem
– achter Schijfremmen Geventileerde schijfrem
Handrem Bediend met handremhefboom, werkend op de achterwielen
BELANGRIJKWater, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste rem-
vertraging iets later wordt bereikt.
1.8 140 pk - 1750 TURBO BENZINE - 2.2 JTS - 3.2 JTS
1.9 JTDM8V- 1.9 JTDM16v - 2.0 JTDM- 2.4 JTDM
Type Tandheugelstuurhuis met hydraulische bekrachtiging
Draaicirkel (tussen stoepranden) 11,1
REMMEN
STUURINRICHTING
1.8 140 pk - 1750 TURBO BENZINE - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V
1.9 JTDM16v - 2.0 JTDM- 2.4 JTDM
Voor Hoge vierpuntswielophanging
Achter Multilink-wielophanging
WIELOPHANGING
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 256

257
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN

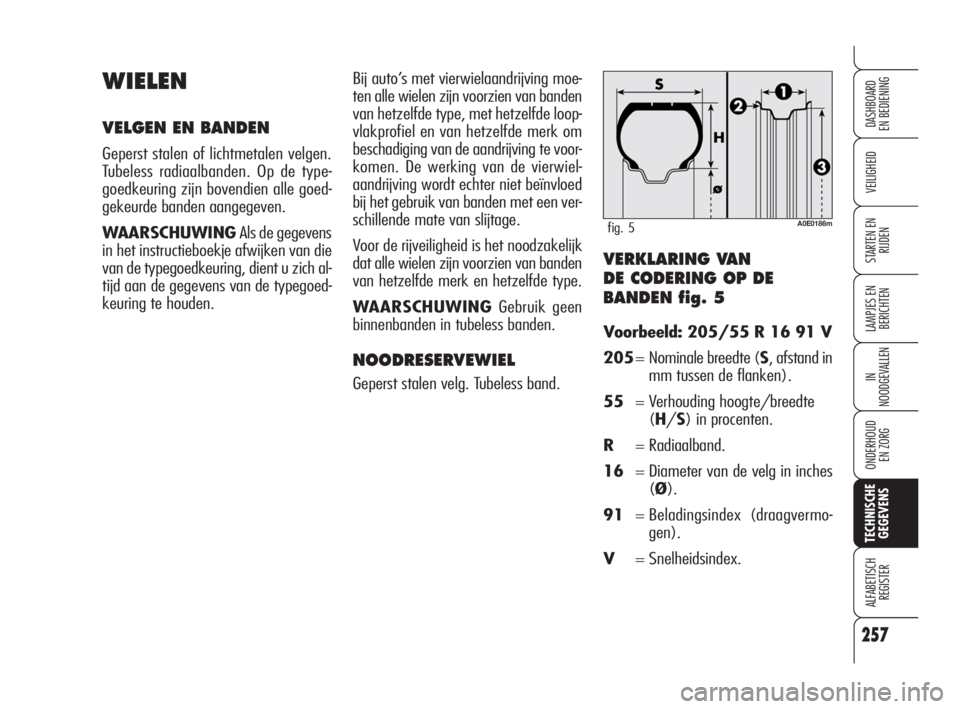

RIJDENVERKLARING VAN
DE CODERING OP DE
BANDEN fig. 5
Voorbeeld: 205/55 R 16 91 V
205= Nominale breedte (S, afstand in
mm tussen de flanken).
55= Verhouding hoogte/breedte
(H/S) in procenten.
R= Radiaalband.
16= Diameter van de velg in inches
(Ø).
91= Beladingsindex (draagvermo-
gen).
V= Snelheidsindex.
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Op de type-
goedkeuring zijn bovendien alle goed-
gekeurde banden aangegeven.
WAARSCHUWINGAls de gegevens
in het instructieboekje afwijken van die
van de typegoedkeuring, dient u zich al-
tijd aan de gegevens van de typegoed-
keuring te houden.
A0E0186mfig. 5
Bij auto’s met vierwielaandrijving moe-
ten alle wielen zijn voorzien van banden
van hetzelfde type, met hetzelfde loop-
vlakprofiel en van hetzelfde merk om
beschadiging van de aandrijving te voor-
komen. De werking van de vierwiel-
aandrijving wordt echter niet beïnvloed
bij het gebruik van banden met een ver-
schillende mate van slijtage.
Voor de rijveiligheid is het noodzakelijk
dat alle wielen zijn voorzien van banden
van hetzelfde merk en hetzelfde type.
WAARSCHUWINGGebruik geen
binnenbanden in tubeless banden.
NOODRESERVEWIEL
Geperst stalen velg. Tubeless band.
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 257

VERKLARING VAN DE
CODES OP DE VELGEN
Voorbeeld: 7 J x 16 H2 ET 43
7= breedte van de velg in inch 1.
J= velgbedprofiel (deel aan de zij-
kanten waarop de band steunt)
2.
16= montagediameter in inches (de-
ze correspondeert met dat van
de te monteren band) (3=Ø).
H2= vorm en aantal “humps” (vorm
van de velgrand die de wang van
de tubeless band op zijn plaats
houdt).
43= ET-waarde: diepte van de velg-
bolling (afstand tussen het mon-
tagevlak van de velg op de naaf
en het velghart). Snelheidsindex
Q= max. 160 km/h.
R= max. 170 km/h.
S= max. 180 km/h.
T= max. 190 km/h.
U= max. 200 km/h.
H= max. 210 km/h.
V= max. 240 km/h.
W= max. 270 km/h.
Y= max. 300 km/h.
Maximale snelheid bij
winterbanden
Q M + S= tot 160 km/h.
T M + S= tot 190 km/h.
H M + S= tot 120 km/h.
258
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

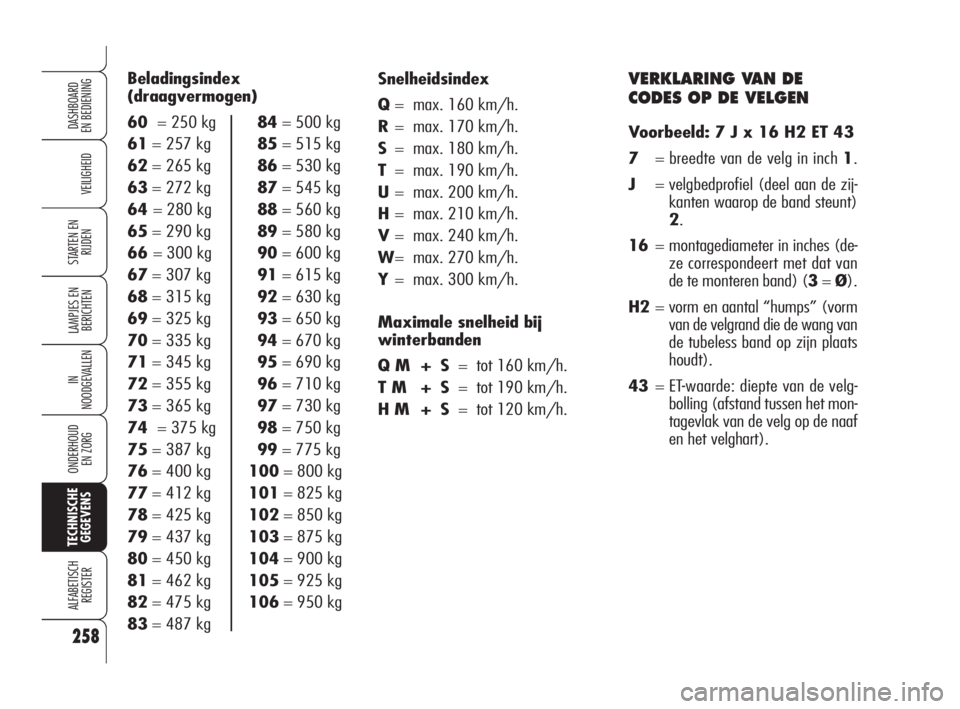

Beladingsindex
(draagvermogen)
60= 250 kg 84= 500 kg
61= 257 kg 85= 515 kg
62= 265 kg 86= 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg 94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg 98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg 103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kg
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 258

259
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

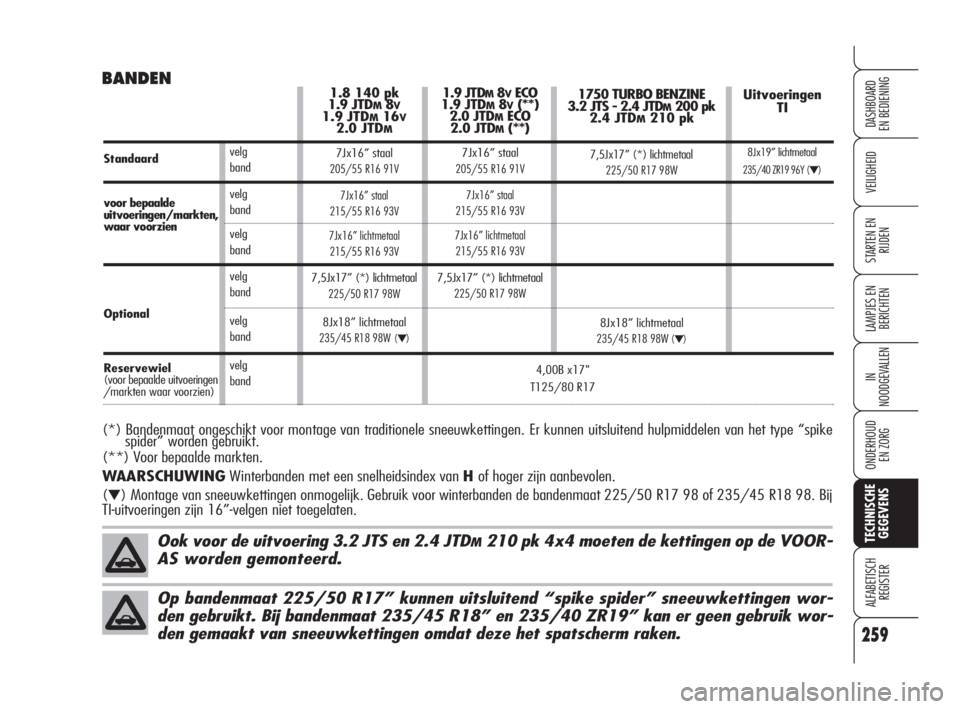

Op bandenmaat 225/50 R17” kunnen uitsluitend “spike spider” sneeuwkettingen wor-
den gebruikt. Bij bandenmaat 235/45 R18” en 235/40 ZR19” kan er geen gebruik wor-
den gemaakt van sneeuwkettingen omdat deze het spatscherm raken. Ook voor de uitvoering 3.2 JTS en 2.4 JTD
M210 pk 4x4 moeten de kettingen op de VOOR-
AS worden gemonteerd.
4,00B x17"
T125/80 R17
BANDEN
Uitvoeringen
TI
8Jx19” lichtmetaal
235/40 ZR19 96Y (▼)
velg
band
velg
band
velg
band
velg
band
velg
band
velg
band
1750 TURBO BENZINE
3.2 JTS - 2.4 JTDM200 pk
2.4 JTDM210 pk
7,5Jx17” (*) lichtmetaal
225/50 R17 98W
8Jx18” lichtmetaal
235/45 R18 98W(▼)
1.9 JTDM8VECO
1.9 JTDM8V(**)
2.0 JTDMECO
2.0 JTDM(**)
7Jx16” staal
205/55 R16 91V
7Jx16” staal
215/55 R16 93V
7Jx16” lichtmetaal
215/55 R16 93V
7,5Jx17” (*) lichtmetaal
225/50 R17 98W
1.8 140 pk
1.9 JTDM8V1.9 JTDM16V2.0 JTDM
7Jx16” staal
205/55 R16 91V
7Jx16” staal
215/55 R16 93V
7Jx16” lichtmetaal
215/55 R16 93V
7,5Jx17” (*) lichtmetaal
225/50 R17 98W
8Jx18” lichtmetaal
235/45 R18 98W(▼)
(*) Bandenmaat ongeschikt voor montage van traditionele sneeuwkettingen. Er kunnen uitsluitend hulpmiddelen van het type “spike
spider” worden gebruikt.
(**) Voor bepaalde markten.
WAARSCHUWINGWinterbanden met een snelheidsindex van Hof hoger zijn aanbevolen.
(
▼) Montage van sneeuwkettingen onmogelijk. Gebruik voor winterbanden de bandenmaat 225/50 R17 98 of 235/45 R18 98. Bij
TI-uitvoeringen zijn 16”-velgen niet toegelaten.
Standaard
voor bepaaldeuitvoeringen/markten,
waar voorzien
Optional
Reservewiel
(voor bepaalde uitvoeringen
/markten waar voorzien)
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 259

Attentie: met verlaagde auto’s moet voorzichtig worden gereden op hellingen, drempels of
een bijzonder onregelmatig wegdek.
260
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

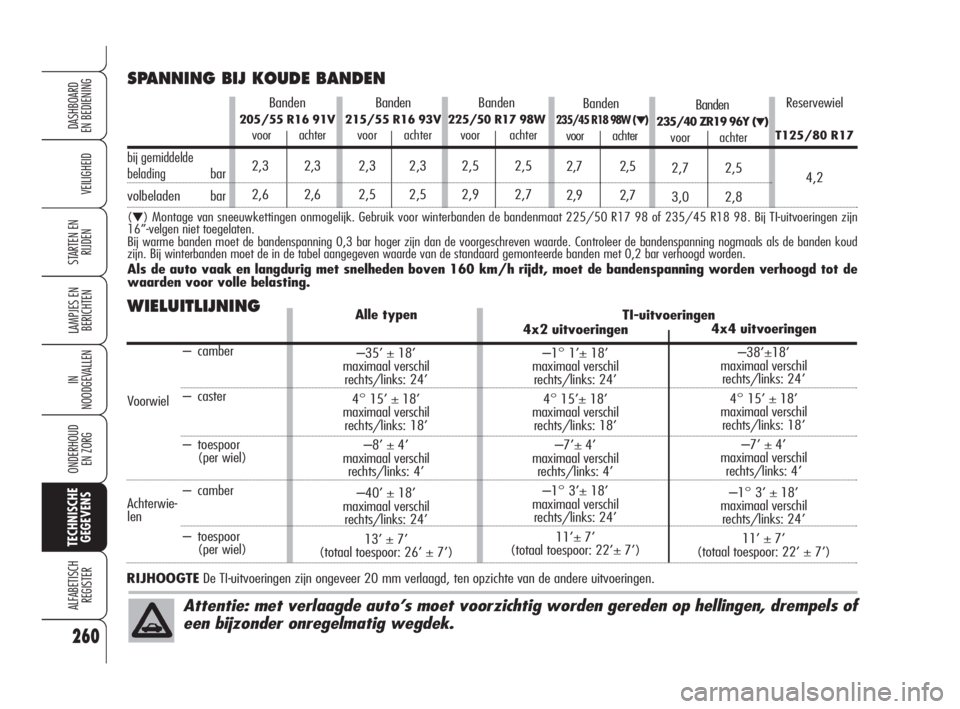

SPANNING BIJ KOUDE BANDEN
(▼) Montage van sneeuwkettingen onmogelijk. Gebruik voor winterbanden de bandenmaat 225/50 R17 98 of 235/45 R18 98. Bij TI-uitvoeringen zijn
16”-velgen niet toegelaten.
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nogmaals als de banden koud
zijn. Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Als de auto vaak en langdurig met snelheden boven 160 km/h rijdt, moet de bandenspanning worden verhoogd tot de
waarden voor volle belasting.
WIELUITLIJNING
bij gemiddelde
beladingbar
volbeladen bar
– camber
– caster
– toespoor
(per wiel)
– camber
– toespoor (per wiel)
RIJHOOGTEDe TI-uitvoeringen zijn ongeveer 20 mm verlaagd, ten opzichte van de andere uitvoeringen.Banden
205/55 R16 91V
voor achter
2,3 2,3
2,6 2,6Banden
215/55 R16 93V
voor achter
2,3 2,3
2,5 2,5Banden
225/50 R17 98W
voor achter
2,5 2,5
2,9 2,7Banden
235/40 ZR19 96Y (▼)
voor achter
2,7 2,5
3,0 2,8
Alle typen
–35’ ± 18’
maximaal verschil
rechts/links: 24’
4° 15’ ± 18’
maximaal verschil
rechts/links: 18’
–8’ ± 4’
maximaal verschil
rechts/links: 4’
–40’ ± 18’
maximaal verschil
rechts/links: 24’
13’ ± 7’
(totaal toespoor: 26’ ± 7’)Banden
235/45 R18 98W (▼)
voor achter
2,7 2,5
2,9 2,7
Voorwiel
Achterwie-
len4x2 uitvoeringen
–1° 1’± 18’
maximaal verschil
rechts/links: 24’
4° 15’± 18’
maximaal verschil
rechts/links: 18’
–7’± 4’
maximaal verschil
rechts/links: 4’
–1° 3’± 18’
maximaal verschil
rechts/links: 24’
11’± 7’
(totaal toespoor: 22’± 7’)4x4 uitvoeringen
–38’±18’
maximaal verschil
rechts/links: 24’
4° 15’ ± 18’
maximaal verschil
rechts/links: 18’
–7’ ± 4’
maximaal verschil
rechts/links: 4’
–1° 3’ ± 18’
maximaal verschil
rechts/links: 24’
11’ ± 7’
(totaal toespoor: 22’ ± 7’) TI-uitvoeringenReservewiel
T125/80 R17
4,2
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 260

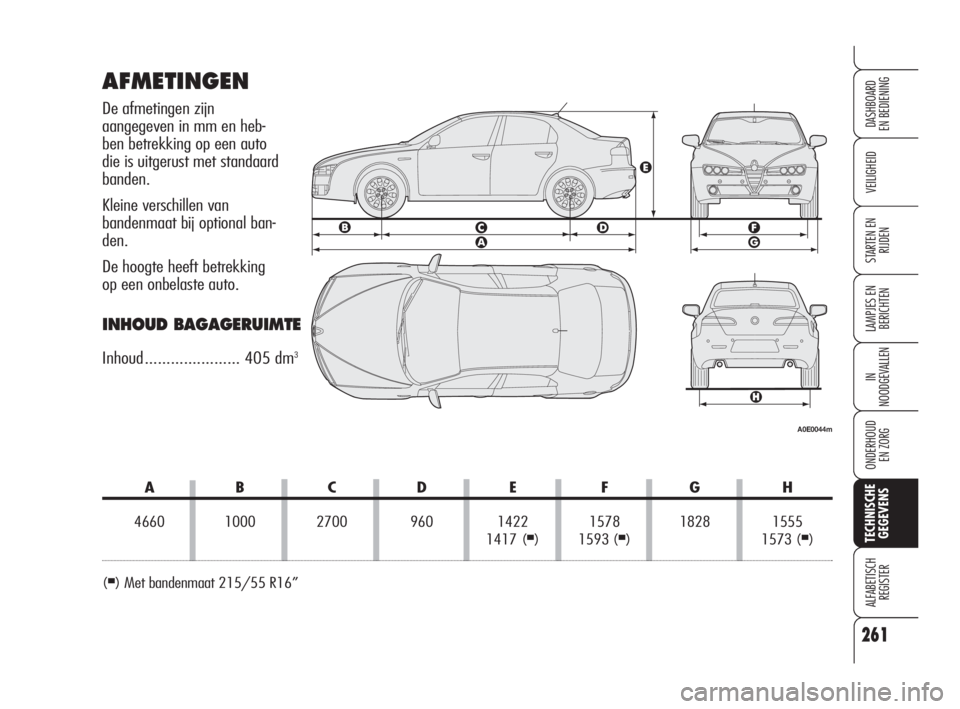

AFMETINGEN
De afmetingen zijn
aangegeven in mm en heb-
ben betrekking op een auto
die is uitgerust met standaard
banden.
Kleine verschillen van
bandenmaat bij optional ban-
den.
De hoogte heeft betrekking
op een onbelaste auto.
INHOUD BAGAGERUIMTE
Inhoud ...................... 405 dm3
(■) Met bandenmaat 215/55 R16”
A0E0044m
261
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
AB CD E FG H
4660 1000 2700 960 1422 1578 1828 1555
1417 (■) 1593 (■) 1573 (■)
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 261

262
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

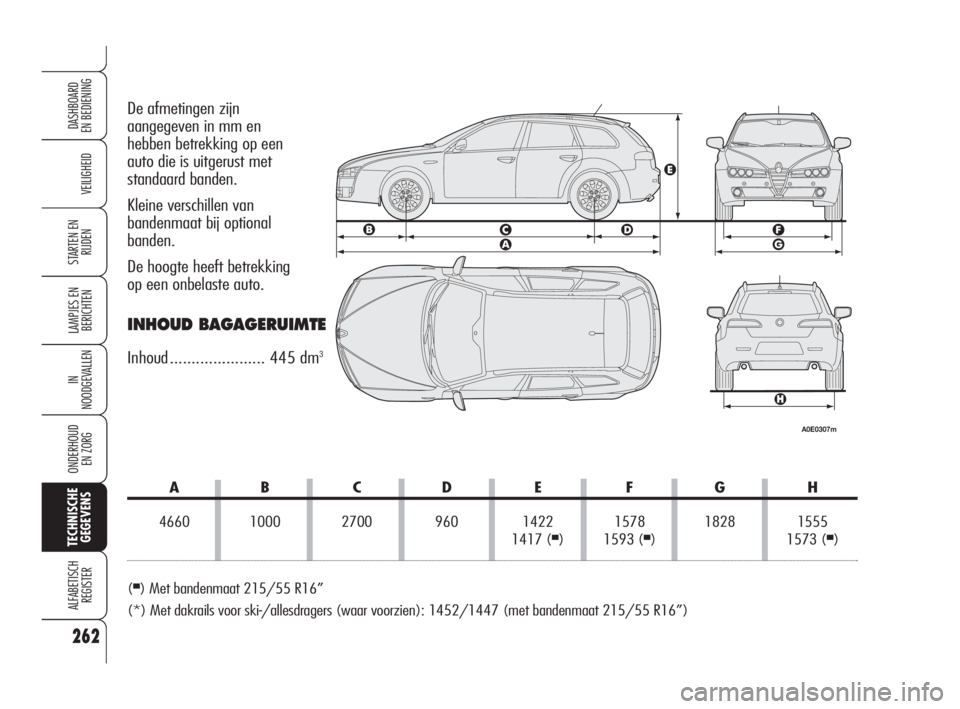

De afmetingen zijn
aangegeven in mm en
hebben betrekking op een
auto die is uitgerust met
standaard banden.
Kleine verschillen van
bandenmaat bij optional
banden.
De hoogte heeft betrekking
op een onbelaste auto.
INHOUD BAGAGERUIMTE
Inhoud ...................... 445 dm3
A0E0307m
AB CD E FG H
4660 1000 2700 960 1422 1578 1828 1555
1417 (■) 1593 (■) 1573 (■)
(
■) Met bandenmaat 215/55 R16”
(*) Met dakrails voor ski-/allesdragers (waar voorzien): 1452/1447 (met bandenmaat 215/55 R16”)
249-270 Alfa 159 NL 17-06-2009 14:16 Pagina 262
