Alfa Romeo 159 2010 Instructieboek (in Dutch)

223
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
O O
N N
D D
E E
R R
H H
O O
U U
D D
E E
N N
Z Z
O O
R R
G G

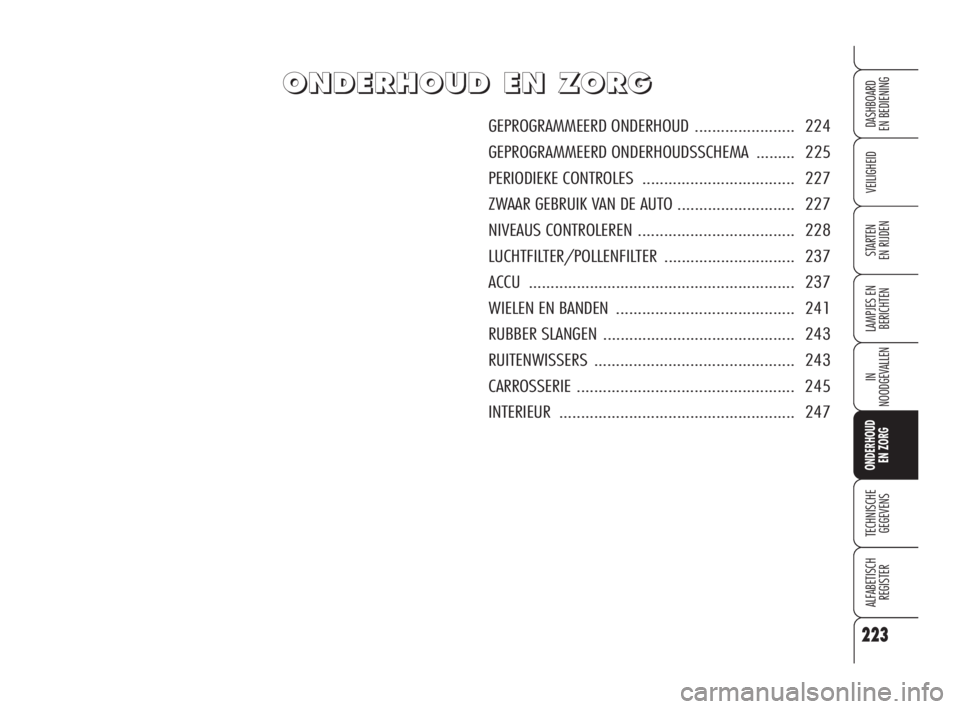

GEPROGRAMMEERD ONDERHOUD ....................... 224
GEPROGRAMMEERD ONDERHOUDSSCHEMA ......... 225
PERIODIEKE CONTROLES ................................... 227
ZWAAR GEBRUIK VAN DE AUTO ........................... 227
NIVEAUS CONTROLEREN.................................... 228
LUCHTFILTER/POLLENFILTER .............................. 237
ACCU ............................................................. 237
WIELEN EN BANDEN......................................... 241
RUBBER SLANGEN ............................................ 243
RUITENWISSERS .............................................. 243
CARROSSERIE .................................................. 245
INTERIEUR ...................................................... 247
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 223

224
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

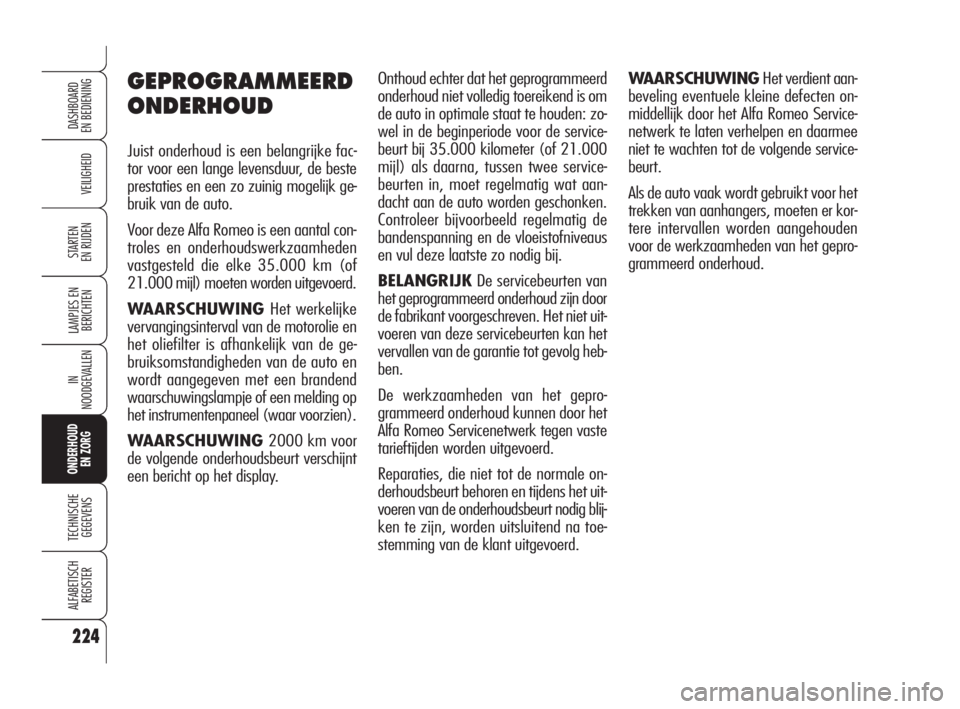

GEPROGRAMMEERD
ONDERHOUD
Juist onderhoud is een belangrijke fac-
tor voor een lange levensduur, de beste
prestaties en een zo zuinig mogelijk ge-
bruik van de auto.
Voor deze Alfa Romeo is een aantal con-
troles en onderhoudswerkzaamheden
vastgesteld die elke 35.000 km (of
21.000 mijl) moeten worden uitgevoerd.
WAARSCHUWING Het werkelijke
vervangingsinterval van de motorolie en
het oliefilter is afhankelijk van de ge-
bruiksomstandigheden van de auto en
wordt aangegeven met een brandend
waarschuwingslampje of een melding op
het instrumentenpaneel (waar voorzien).
WAARSCHUWING 2000 km voor
de volgende onderhoudsbeurt verschijnt
een bericht op het display. Onthoud echter dat het geprogrammeerd
onderhoud niet volledig toereikend is om
de auto in optimale staat te houden: zo-
wel in de beginperiode voor de service-
beurt bij 35.000 kilometer (of 21.000
mijl) als daarna, tussen twee service-
beurten in, moet regelmatig wat aan-
dacht aan de auto worden geschonken.
Controleer bijvoorbeeld regelmatig de
bandenspanning en de vloeistofniveaus
en vul deze laatste zo nodig bij.
BELANGRIJKDe servicebeurten van
het geprogrammeerd onderhoud zijn door
de fabrikant voorgeschreven. Het niet uit-
voeren van deze servicebeurten kan het
vervallen van de garantie tot gevolg heb-
ben.
De werkzaamheden van het gepro-
grammeerd onderhoud kunnen door het
Alfa Romeo Servicenetwerk tegen vaste
tarieftijden worden uitgevoerd.
Reparaties, die niet tot de normale on-
derhoudsbeurt behoren en tijdens het uit-
voeren van de onderhoudsbeurt nodig blij-
ken te zijn, worden uitsluitend na toe-
stemming van de klant uitgevoerd.WAARSCHUWINGHet verdient aan-
beveling eventuele kleine defecten on-
middellijk door het Alfa Romeo Service-
netwerk te laten verhelpen en daarmee
niet te wachten tot de volgende service-
beurt.
Als de auto vaak wordt gebruikt voor het
trekken van aanhangers, moeten er kor-
tere intervallen worden aangehouden
voor de werkzaamheden van het gepro-
grammeerd onderhoud.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 224

225
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●
●
GEPROGRAMMEERD ONDERHOUDSSCHEMA
x 1000 km
Banden op conditie en slijtage controleren en bandenspanning eventueel
herstellen
Werking van verlichting controleren (koplamp- en achterlichtunits,
richtingaanwijzers, alarmknipperlichten, bagageruimte-, dashboardkastje- en
interieurverlichting en lampjes op instrumentenpaneel enz.)
Werking van de ruitenwissers/-sproeiers controleren en eventueel
sproeiers afstellen
Stand wisserbladen voor/achter controleren en wisserbladen op slijtage
controleren
Remblokken van schijfremmen voor op conditie en slijtage controleren
en werking van remblokslijtagesensor controleren
Remblokken achter (schijfremmen) op conditie en slijtage controleren
Visueel de conditie controleren van: buitenzijde carrosserie,
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen
(stofkappen, hoezen, bussen enz.), en rubber slangen van het rem-
en brandstofsysteem
Vergrendelmechanismen van de motorkap en achterklep/kofferdeksel
op vervuiling controleren en mechanismen smeren
Vloeistofniveaus controleren en eventueel bijvullen
(hydraulisch rem-/koppelingssysteem, stuurbekrachtiging, ruitensproeiers,
accu, motorkoelsysteem enz.)
Handrem controleren en eventueel afstellen
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
(behalve 1.8 140 pk-uitvoeringen)
Conditie van aandrijfriem(en) voor hulporganen visueel controleren
(1.8 140 pk-uitvoeringen)
Conditie van getande distributieriem (1.8 140 pk-uitvoeringen)
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 225

226
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
35 70 105 140 175
●●●●●
●
●●●●●
●●●●●
●●●●●
●
●
●
●
●
●
●●
●●
●●●●●
●
●●●●●
●●●●●
●●●●●
●●
●●●●●
x 1000 km
Klepspeling controleren en eventueel afstellen (1.9 JTDM8v uitvoering)
Klepspeling controleren en eventueel afstellen (1.8 140 pk-uitvoering)
Uitlaatgasemissie controleren (benzine-uitvoeringen)
Emissie / uitlaatrookgas controleren (dieseluitvoeringen)
Inspuiting/ontsteking controleren (m.b.v. diagnosestekker)
Aandrijfriem(en) voor hulporganen vervangen (behalve 1.8 140 pk-uitvoeringen)
Aandrijfriem(en) voor hulporganen vervangen (1.8 140 pk-uitvoeringen)
Distributieriem vervangen (1.8 140 pk-uitvoering) (*)
Distributieriem vervangen (1750 TURBO BENZINE-uitvoering) (*)
Distributieriem vervangen (dieseluitvoeringen) (*)
Bougies vervangen (uitvoeringen 3.2 JTS en 2.2 JTS Selespeed)
Bougies vervangen (uitvoeringen 1.8 140 pk en 1750 TURBO BENZINE)
Brandstoffilter vervangen (dieseluitvoeringen)
Luchtfilterelement vervangen
Olie haakse overbrenging vervangen (3.2 JTS 4x4 uitvoeringen)
Motorolie verversen en oliefilter vervangen
(1.8 140 pk-uitvoeringen met benzinemotor) (of elke 12 maanden)
Motorolie verversen en oliefilter vervangen
(uitvoeringen 1750 TURBO BENZINE) (**) (of elke 12 maanden)
Motorolie verversen en oliefilter vervangen
(uitvoeringen 3.2 JTS en 2.2 JTS Selespeed) (of elke 24 maanden) (***)
Motorolie en oliefilter vervangen (dieseluitvoeringen met DPF) (**)
(of elke 24 maanden)
Motorolie en oliefilter vervangen (uitvoeringen zonder DPF) (of elke 24 maanden)
Remvloeistof vervangen (of om de 24 maanden)
Pollenfilter vervangen (of om de 24 maanden)
(*) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koude klimaten, gebruik in stadsverkeer, langdurig statio-
nair draaien) om de 4 jaar worden vervangen of in ieder geval om de 5 jaar.
(**) De werkelijke vervangingsinterval van de motorolie en het oliefilter is afhankelijk van de gebruiksomstandigheden van de auto en wordt aange-
geven met een brandend waarschuwingslampje of een melding op het instrumentenpaneel (waar voorzien).
(***) Als de auto overwegend in de stad wordt gebruikt of onder zeer koude klimatologische omstandigheden of jaarlijks zeer weinig kilometers maakt,
moet de motorolie en het oliefilter iedere 12 maanden worden vervangen.
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 226

227
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
ZWAAR GEBRUIK
VAN DE AUTO
Als de auto overwegend onder zware
bedrijfsomstandigheden rijdt, zoals:
❒trekken van aanhangers of caravans;
❒rijden op stoffige wegen;
❒veel korte ritten (minder dan 7-8
km) en bij buitentemperaturen on-
der nul;
❒veel langdurig stationair draaiende
motor of lange ritten bij lage snel-
heden (bijv. bij huis-aan-huis bezor-
ging) of als de auto lang stilstaat;
❒in de stad;
is het noodzakelijk de volgende contro-
les vaker uit te voeren, dan in het On-
derhoudsschema staat aangegeven:
❒remblokken voor (schijfremmen) op
conditie en slijtage controleren;
❒vergrendelmechanismen van mo-
torkap en achterklep op vervuiling
controleren en mechanismen sme-
ren;
❒visueel de conditie controleren van:
motor, versnellingsbak, aandrijfas-
sen, uitlaat, brandstof- en remlei-
dingen, rubber delen (stofkappen,
hoezen enz.) en rubber slangen van
rem- en brandstofsysteem;
❒acculading en niveau van het elek-
trolyt in de accu controleren;
❒conditie van aandrijfriemen voor
hulporganen visueel controleren;
❒motorolie en oliefilter controleren en
eventueel vervangen;
❒ pollenfilter controleren en eventueel
vervangen;
❒luchtfilter controleren en eventueel
vervangen.
PERIODIEKE
CONTROLES
Iedere 1.000 km of voor een lange reis
controleren en eventueel bijvullen:
❒niveau van de motorkoelvloeistof;
❒niveau van de remvloeistof;
❒niveau van de ruitensproeiervloei-
stof;
❒conditie en spanning van de banden;
❒werking verlichting (koplamp-/ach-
terlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten enz.);
❒werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor en
achter.
Iedere 3.000 km controleren en even-
tueel bijvullen: motorolieniveau.
Gebruik bij voorkeur producten van FL
Selenia, die speciaal voor Alfa Romeo
modellen zijn ontworpen en afgestemd
(zie de “Vullingstabel” in het hoofdstuk
“Technische gegevens”).
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 227

228
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

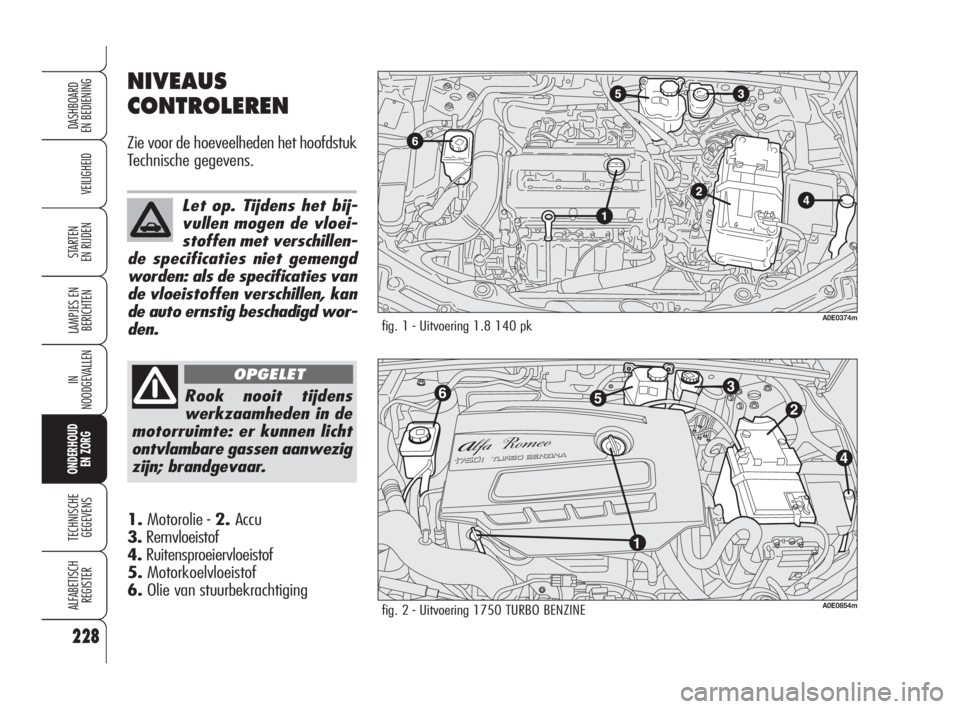

NIVEAUS
CONTROLEREN
Zie voor de hoeveelheden het hoofdstuk
Technische gegevens.
1.Motorolie - 2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Olie van stuurbekrachtiging
fig. 2 - Uitvoering 1750 TURBO BENZINE
2
4
1 6
53
A0E0854m
Rook nooit tijdens
werkzaamheden in de
motorruimte: er kunnen licht
ontvlambare gassen aanwezig
zijn; brandgevaar.
OPGELET
Let op. Tijdens het bij-
vullen mogen de vloei-
stoffen met verschillen-
de specificaties niet gemengd
worden: als de specificaties van
de vloeistoffen verschillen, kan
de auto ernstig beschadigd wor-
den.
A0E0374mfig. 1 - Uitvoering 1.8 140 pk
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 228

229
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN
fig. 3/a - Uitvoering 3.2 JTSA0E0038m
1.Motorolie - 2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Olie van stuurbekrachtiging
fig. 3 - Uitvoering 2.2 JTS SelespeedA0E0161m
1.Motorolie - 2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Olie van stuurbekrachtiging
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 229

230
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

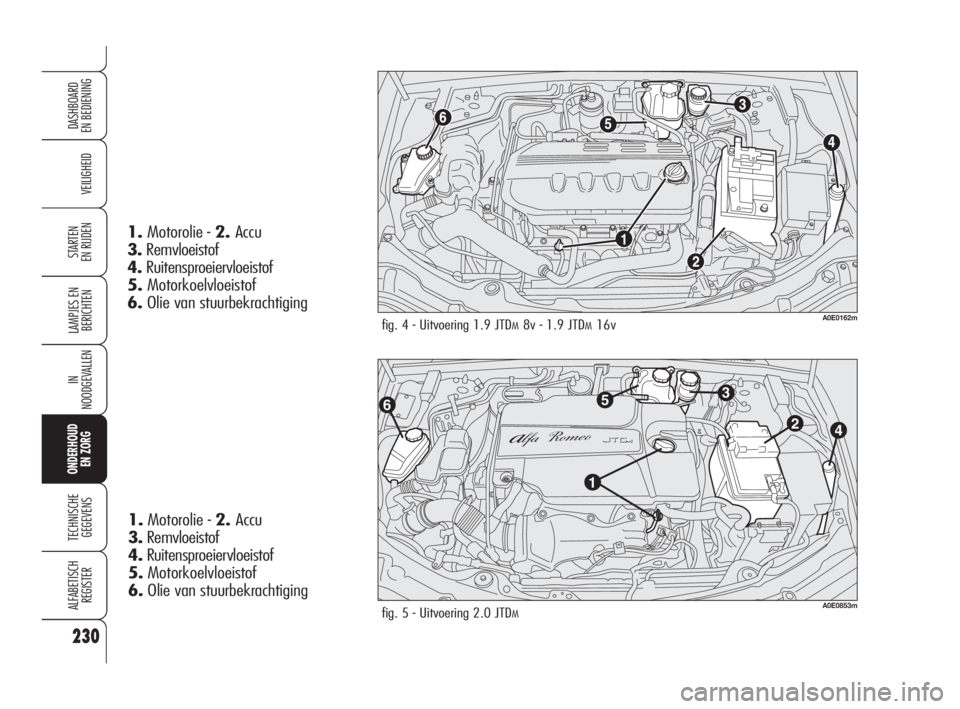

fig. 4 - Uitvoering 1.9 JTDM8v - 1.9 JTDM16vA0E0162m
1.Motorolie - 2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Olie van stuurbekrachtiging
1.Motorolie - 2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Olie van stuurbekrachtiging
fig. 5 - Uitvoering 2.0 JTDM
653
2
4
1
A0E0853m
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 230

231
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

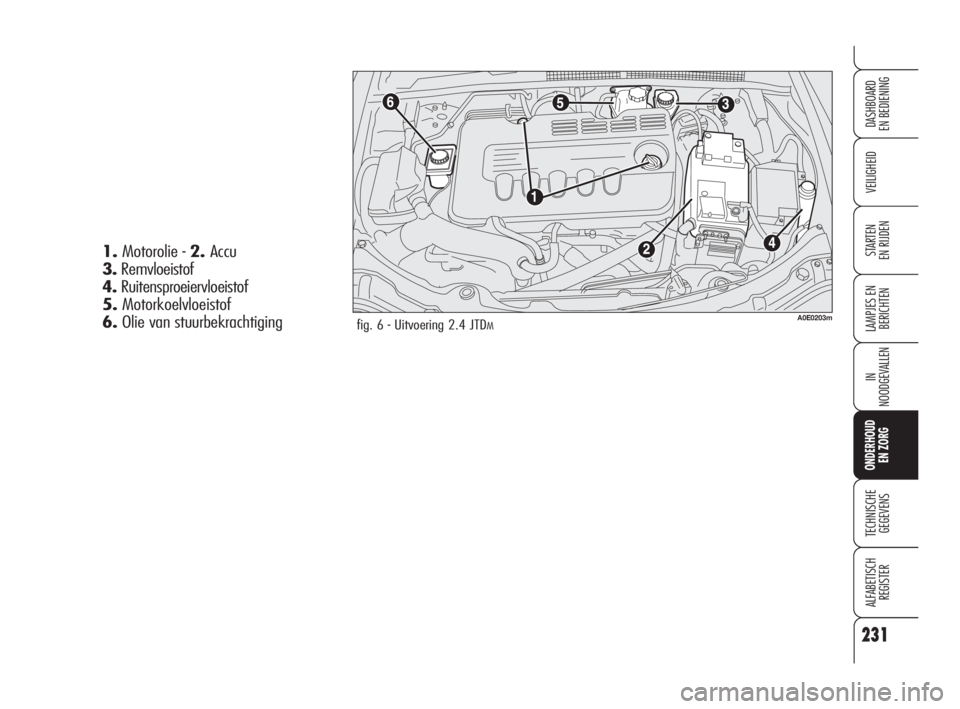

fig. 6 - Uitvoering 2.4 JTDMA0E0203m
1.Motorolie - 2.Accu
3.Remvloeistof
4.Ruitensproeiervloeistof
5.Motorkoelvloeistof
6.Olie van stuurbekrachtiging
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 231

232
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN
EN RIJDEN

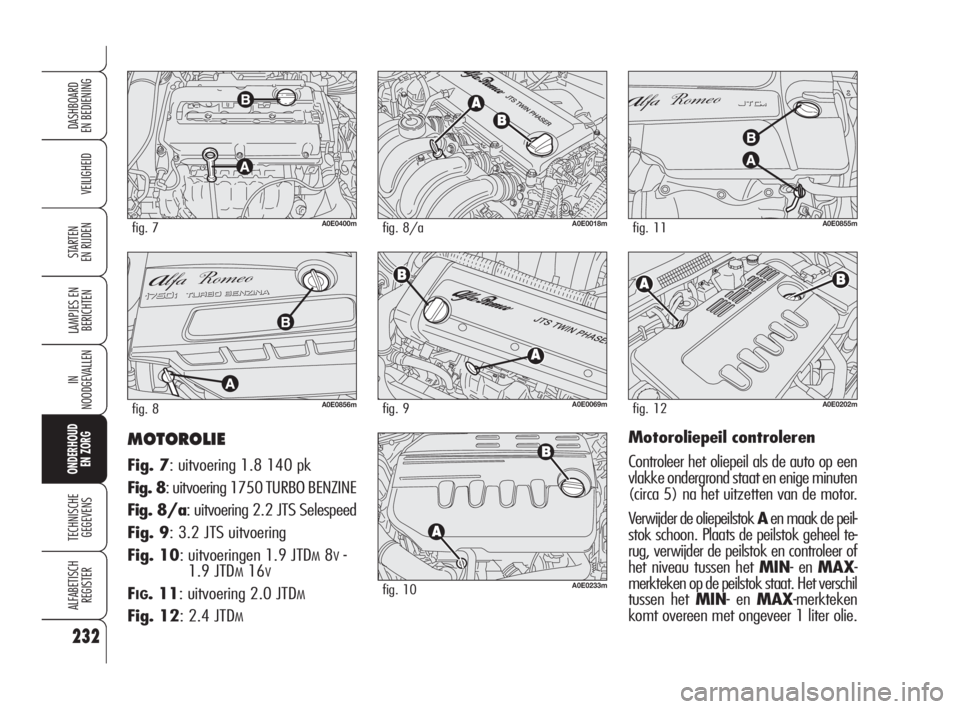

MOTOROLIE
Fig. 7: uitvoering 1.8 140 pk
Fig. 8: uitvoering 1750 TURBO BENZINE
Fig. 8/a: uitvoering 2.2 JTS Selespeed
Fig. 9: 3.2 JTS uitvoering
Fig. 10: uitvoeringen 1.9 JTD
M8V-
1.9 JTD
M16V
FIG. 11: uitvoering 2.0 JTDM
Fig. 12: 2.4 JTDM
Motoroliepeil controleren
Controleer het oliepeil als de auto op een
vlakke ondergrond staat en enige minuten
(circa 5) na het uitzetten van de motor.
Verwijder de oliepeilstok Aen maak de peil-
stok schoon. Plaats de peilstok geheel te-
rug, verwijder de peilstok en controleer of
het niveau tussen het MIN- en MAX-
merkteken op de peilstok staat. Het verschil
tussen het MIN- en MAX-merkteken
komt overeen met ongeveer 1 liter olie.
A0E0856mfig. 8A0E0069mfig. 9
A0E0233mfig. 10
A0E0855mfig. 11A0E0400mfig. 7
A0E0202mfig. 12
A0E0018mfig. 8/a
223-248 Alfa 159 NL:223-248 Alfa 159 1ed 31-03-2009 11:23 Pagina 232
