Alfa Romeo 159 2010 Instrukcja obsługi (in Polish)
Manufacturer: ALFA ROMEO, Model Year: 2010, Model line: 159, Model: Alfa Romeo 159 2010Pages: 331, PDF Size: 5.48 MB
Page 21 of 331
19
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

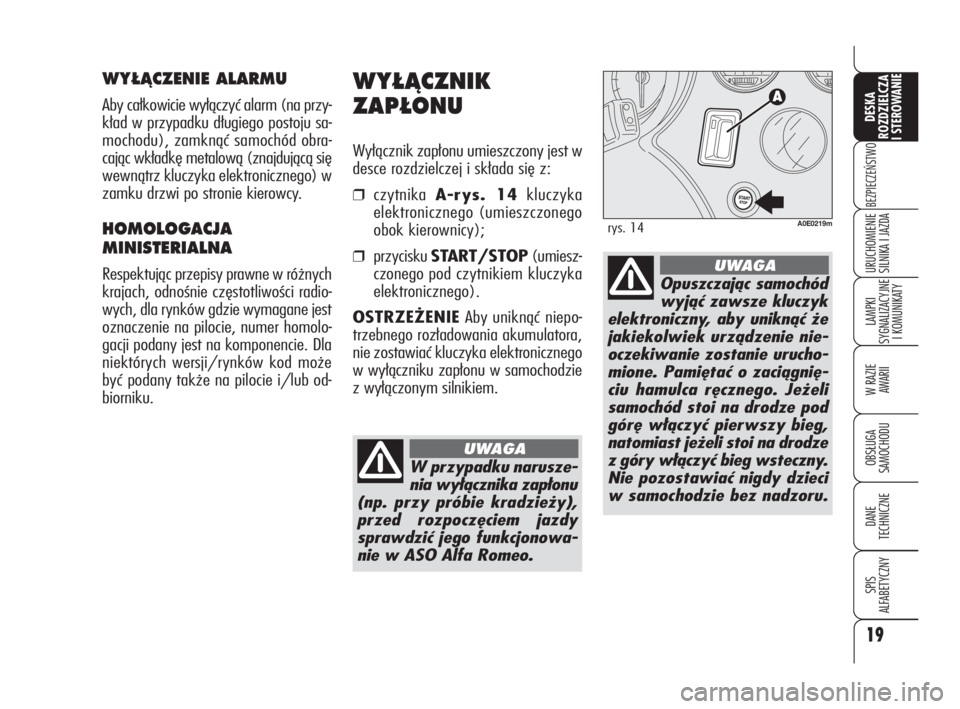

WY¸ÑCZNIK
ZAP¸ONU
Wyłącznik zapłonu umieszczony jest w
desce rozdzielczej i składa się z:
❒czytnika A-rys. 14kluczyka
elektronicznego (umieszczonego
obok kierownicy);
❒przycisku START/STOP(umiesz-
czonego pod czytnikiem kluczyka
elektronicznego).
OSTRZEŻENIEAby uniknąć niepo-
trzebnego rozładowania akumulatora,
nie zostawiać kluczyka elektronicznego
w wyłączniku zapłonu w samochodzie
z wyłączonym silnikiem.
WY¸ÑCZENIE ALARMU
Aby całkowicie wyłączyć alarm (na przy-
kład w przypadku długiego postoju sa-
mochodu), zamknąć samochód obra-
cając wkładkę metalową (znajdującą się
wewnątrz kluczyka elektronicznego) w
zamku drzwi po stronie kierowcy.
HOMOLOGACJA
MINISTERIALNA
Respektując przepisy prawne w różnych
krajach, odnośnie częstotliwości radio-
wych, dla rynków gdzie wymagane jest
oznaczenie na pilocie, numer homolo-
gacji podany jest na komponencie. Dla
niektórych wersji/rynków kod może
być podany także na pilocie i/lub od-
biorniku.
A0E0219mrys. 14
W przypadku narusze-
nia wyłącznika zapłonu
(np. przy próbie kradzieży),
przed rozpoczęciem jazdy
sprawdzić jego funkcjonowa-
nie w ASO Alfa Romeo.
UWAGA
Opuszczając samochód
wyjąć zawsze kluczyk
elektroniczny, aby uniknąć że
jakiekolwiek urządzenie nie-
oczekiwanie zostanie urucho-
mione. Pamiętać o zaciągnię-
ciu hamulca ręcznego. Jeżeli
samochód stoi na drodze pod
górę włączyć pierwszy bieg,
natomiast jeżeli stoi na drodze
z góry włączyć bieg wsteczny.
Nie pozostawiać nigdy dzieci
w samochodzie bez nadzoru.
UWAGA
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 19
Page 22 of 331
OSTRZEŻENIE Jeżeli, po włożeniu
kluczyka elektronicznego do wyłączni-
ka zapłonu, w zestawie wskaźników za-
świeci się lampka sygnalizacyjna
Y(w
niektórych wersjach razem z wyświe-
tleniem komunikatu na wyświetlaczu)
sprawdzić, czy kluczyk elektroniczny
jest właściwy i spróbować włożyć go po-
nownie do wyłącznika zapłonu. Jeżeli
problem nie ustąpi zwrócić się do ASO
Alfa Romeo.
ZGASZENIE
ZESTAWU WSKAèNIKÓW
Przy silniku wyłączonym i zwolnionych
pedałach hamulca i sprzęgła nacisnąć
przyciskSTART/STOPlub wyjąć klu-
czyk elektroniczny z wyłącznika zapło-
nu.
Po kilku sekundach zgaśnie stopniowo
wyświetlacz zestawu wskaźników.
OSTRZEŻENIEW przypadku braku
zgaszenia zestawu wskaźników ko-
niecznie zwrócić się do ASO Alfa Romeo.
ZAÂWIECENIE
ZESTAWU WSKAèNIKÓW
Procedura jest następująca:
❒włożyć kluczyk elektroniczny do wy-
łącznika zapłonu;
❒gdy kluczyk elektroniczny jest już
włożony, nacisnąć przycisk
START/STOP bez naciskania pe-
dału sprzęgła lub hamulca.
Po opuszczeniu samochodu, pozosta-
wiając przypadkowo świecący się ze-
stawu wskaźników, urządzenia elek-
tryczne i elektroniczne wyłączą się po
około 1 godzinie aby zapobiec rozła-
dowaniu akumulatora.
OSTRZEŻENIE Należy pamiętać o
całkowitym włożeniu kluczyka elektro-
nicznego do wyłącznika zapłonu aż się
w nim zablokuje.
OSTRZEŻENIEW przypadku braku
zaświecenia się zestawu wskaźników
koniecznie zwrócić się do ASO Alfa Ro-
meo.
20
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA

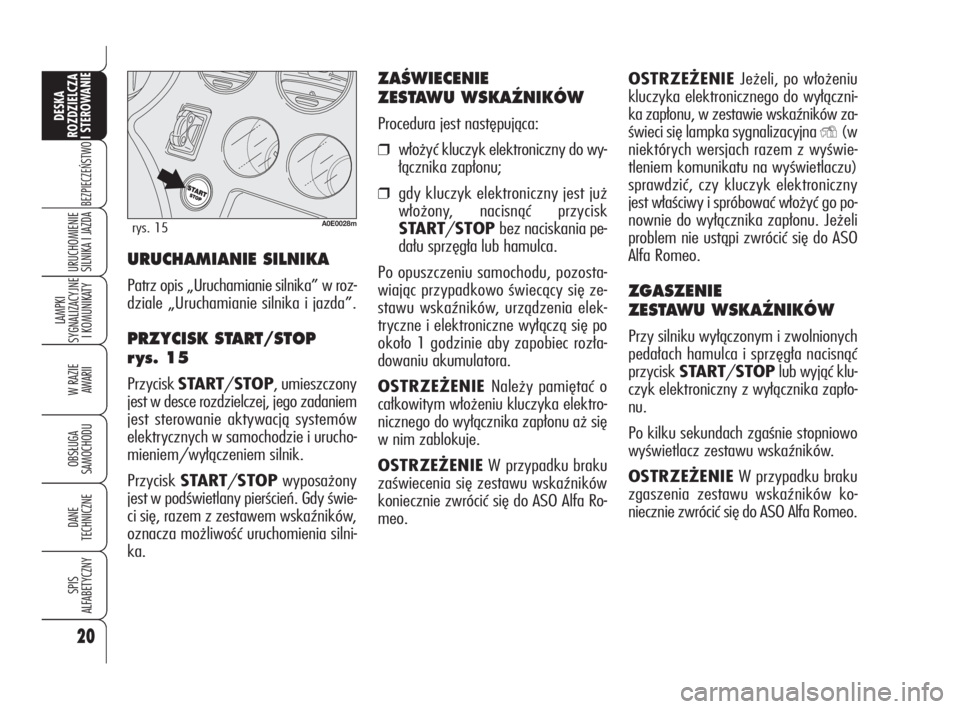

A0E0028mrys. 15
URUCHAMIANIE SILNIKA
Patrz opis „Uruchamianie silnika” w roz-
dziale „Uruchamianie silnika i jazda”.
PRZYCISK START/STOP
r ys. 15
Przycisk START/STOP, umieszczony
jest w desce rozdzielczej, jego zadaniem
jest sterowanie aktywacją systemów
elektrycznych w samochodzie i urucho-
mieniem/wyłączeniem silnik.
Przycisk START/STOPwyposażony
jest w podświetlany pierścień. Gdy świe-
ci się, razem z zestawem wskaźników,
oznacza możliwość uruchomienia silni-
ka.
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 20
Page 23 of 331

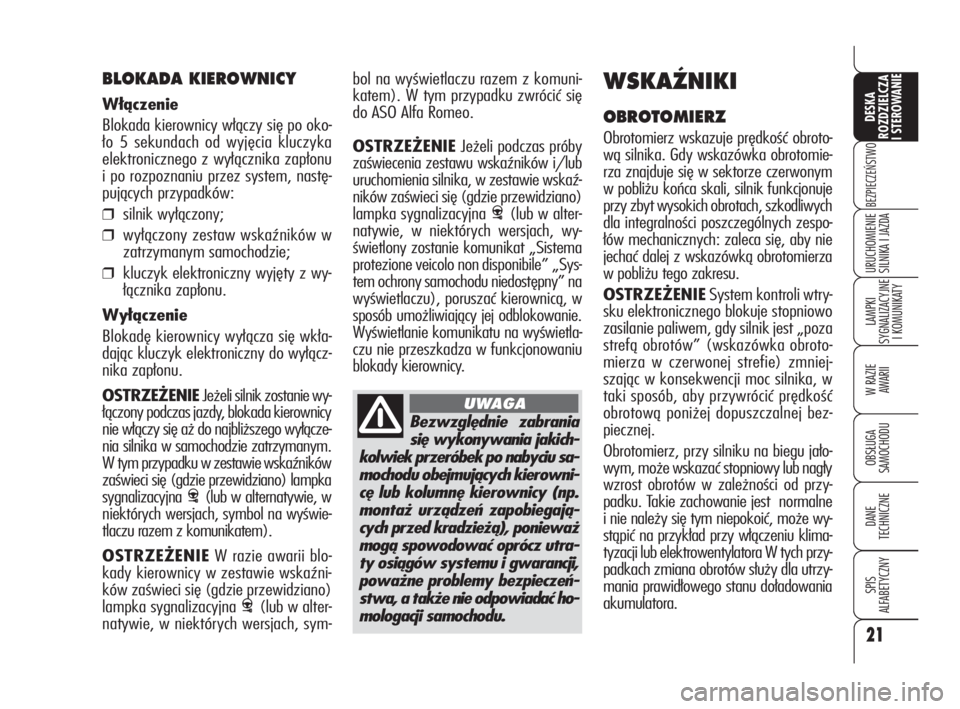

Bezwzględnie zabrania
się wykonywania jakich-
kolwiek przeróbek po nabyciu sa-
mochodu obejmujących kierowni-
cę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegają-
cych przed kradzieżą), ponieważ
mogą spowodować oprócz utra-
ty osiągów systemu i gwarancji,
poważne problemy bezpieczeń-
stwa, a także nie odpowiadać ho-
mologacji samochodu.
UWAGA
21
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
bol na wyświetlaczu razem z komuni-
katem). W tym przypadku zwrócić się
do ASO Alfa Romeo.
OSTRZEŻENIEJeżeli podczas próby
zaświecenia zestawu wskaźników i/lub
uruchomienia silnika, w zestawie wskaź-
ników zaświeci się (gdzie przewidziano)
lampka sygnalizacyjna
>(lub w alter-
natywie, w niektórych wersjach, wy-
świetlony zostanie komunikat „Sistema
protezione veicolo non disponibile” „Sys-
tem ochrony samochodu niedostępny” na
wyświetlaczu), poruszać kierownicą, w
sposób umożliwiający jej odblokowanie.
Wyświetlanie komunikatu na wyświetla-
czu nie przeszkadza w funkcjonowaniu
blokady kierownicy.
WSKAèNIKI
OBROTOMIERZ
Obrotomierz wskazuje prędkość obroto-
wą silnika. Gdy wskazówka obrotomie-
rza znajduje się w sektorze czerwonym
w pobliżu końca skali, silnik funkcjonuje
przy zbyt wysokich obrotach, szkodliwych
dla integralności poszczególnych zespo-
łów mechanicznych: zaleca się, aby nie
jechać dalej z wskazówką obrotomierza
w pobliżu tego zakresu.
OSTRZEŻENIESystem kontroli wtry-
sku elektronicznego blokuje stopniowo
zasilanie paliwem, gdy silnik jest „poza
strefą obrotów” (wskazówka obroto-
mierza w czerwonej strefie) zmniej-
szając w konsekwencji moc silnika, w
taki sposób, aby przywrócić prędkość
obrotową poniżej dopuszczalnej bez-
piecznej.
Obrotomierz, przy silniku na biegu jało-
wym, może wskazać stopniowy lub nagły
wzrost obrotów w zależności od przy-
padku. Takie zachowanie jest normalne
i nie należy się tym niepokoić, może wy-
stąpić na przykład przy włączeniu klima-
tyzacji lub elektrowentylatora W tych przy-
padkach zmiana obrotów służy dla utrzy-
mania prawidłowego stanu doładowania
akumulatora.
BLOKADA KIEROWNICY
Włączenie
Blokada kierownicy włączy się po oko-
ło 5 sekundach od wyjęcia kluczyka
elektronicznego z wyłącznika zapłonu
i po rozpoznaniu przez system, nastę-
pujących przypadków:
❒silnik wyłączony;
❒wyłączony zestaw wskaźników w
zatrzymanym samochodzie;
❒kluczyk elektroniczny wyjęty z wy-
łącznika zapłonu.
Wyłączenie
Blokadę kierownicy wyłącza się wkła-
dając kluczyk elektroniczny do wyłącz-
nika zapłonu.
OSTRZEŻENIEJeżeli silnik zostanie wy-
łączony podczas jazdy, blokada kierownicy
nie włączy się aż do najbliższego wyłącze-
nia silnika w samochodzie zatrzymanym.
W tym przypadku w zestawie wskaźników
zaświeci się (gdzie przewidziano) lampka
sygnalizacyjna
>(lub w alternatywie, w
niektórych wersjach, symbol na wyświe-
tlaczu razem z komunikatem).
OSTRZEŻENIEW razie awarii blo-
kady kierownicy w zestawie wskaźni-
ków zaświeci się (gdzie przewidziano)
lampka sygnalizacyjna
>(lub w alter-
natywie, w niektórych wersjach, sym-
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 21
Page 24 of 331
22
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDAOSTRZEŻENIEW niektórych przypad-
kach (np. na dużym pochyleniu drogi)
wskazania na wskaźniku mogą być róż-
ne od rzeczywistej ilości paliwa w zbior-
niku i zmiany mogą być sygnalizowane z
opóźnieniem. Te wskazania są normal-
ne i spowodowane logiką funkcjonowa-
nia wskaźnika.
OSTRZEŻENIETankowanie paliwa
musi być wykonywane, ze względów
bezpieczeństwa, przy silniku wyłączo-
nym. Nie przestrzeganie tego ostrze-
żenia, może spowodować że wskaźnik
poziomu paliwa dostarczał będzie cią-
gle błędne wskazania. Aby zweryfiko-
wać ten przypadek i przywrócić prawi-
dłowe wskazania wystarczy wykonać
następne tankowanie przy silniku wy-
łączonym. Jeżeli nie zostaną przywró-
cone prawidłowe wskazania, zwrócić się
do ASO Alfa Romeo.

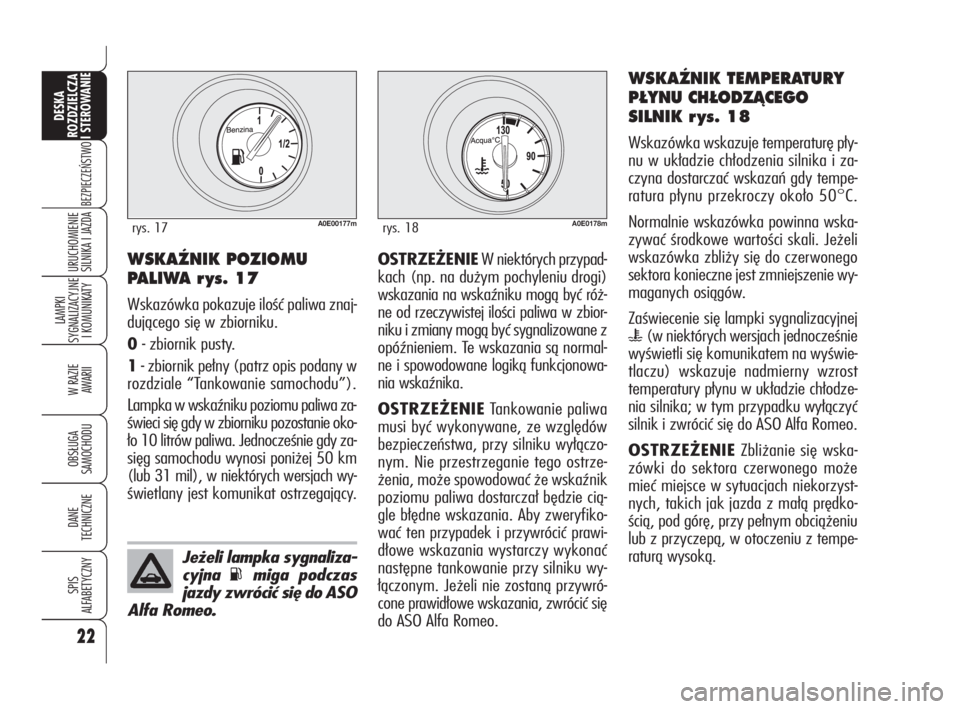

WSKAèNIK TEMPERATURY
P¸YNU CH¸ODZÑCEGO
SILNIK r ys. 18
Wskazówka wskazuje temperaturę pły-
nu w układzie chłodzenia silnika i za-
czyna dostarczać wskazań gdy tempe-
ratura płynu przekroczy około 50°C.
Normalnie wskazówka powinna wska-
zywać środkowe wartości skali. Jeżeli
wskazówka zbliży się do czerwonego
sektora konieczne jest zmniejszenie wy-
maganych osiągów.
Zaświecenie się lampki sygnalizacyjnej
u(w niektórych wersjach jednocześnie
wyświetli się komunikatem na wyświe-
tlaczu) wskazuje nadmierny wzrost
temperatury płynu w układzie chłodze-
nia silnika; w tym przypadku wyłączyć
silnik i zwrócić się do ASO Alfa Romeo.
OSTRZEŻENIEZbliżanie się wska-
zówki do sektora czerwonego może
mieć miejsce w sytuacjach niekorzyst-
nych, takich jak jazda z małą prędko-
ścią, pod górę, przy pełnym obciążeniu
lub z przyczepą, w otoczeniu z tempe-
raturą wysoką.
WSKAèNIK POZIOMU
PALIWA r ys. 17
Wskazówka pokazuje ilość paliwa znaj-
dującego się w zbiorniku.
0- zbiornik pusty.
1- zbiornik pełny (patrz opis podany w
rozdziale “Tankowanie samochodu”).
Lampka w wskaźniku poziomu paliwa za-
świeci się gdy w zbiorniku pozostanie oko-
ło 10 litrów paliwa. Jednocześnie gdy za-
sięg samochodu wynosi poniżej 50 km
(lub 31 mil), w niektórych wersjach wy-
świetlany jest komunikat ostrzegający.
Jeżeli lampka sygnaliza-
cyjna
Kmiga podczas
jazdy zwrócić się do ASO
Alfa Romeo.
A0E00177mrys. 17A0E0178mrys. 18
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 22
Page 25 of 331
23
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
Zaświecenie się lampki sygnalizacyjnej
`podczas jazdy (w niektórych wer-
sjach jednocześnie wyświetli się komu-
nikat na wyświetlaczu) wskazuje nad-
mierną temperaturę oleju silnikowego;
w tym przypadku wyłączyć silnik i zwró-
cić się do ASO Alfa Romeo.
OSTRZEŻENIEZbliżanie się wska-
zówki do sektora czerwonego może
mieć miejsce w sytuacjach niekorzyst-
nych, takich jak jazda z małą prędko-
ścią, pod górę, przy pełnym obciążeniu
lub z przyczepą, w otoczeniu z tempe-
raturą wysoką.

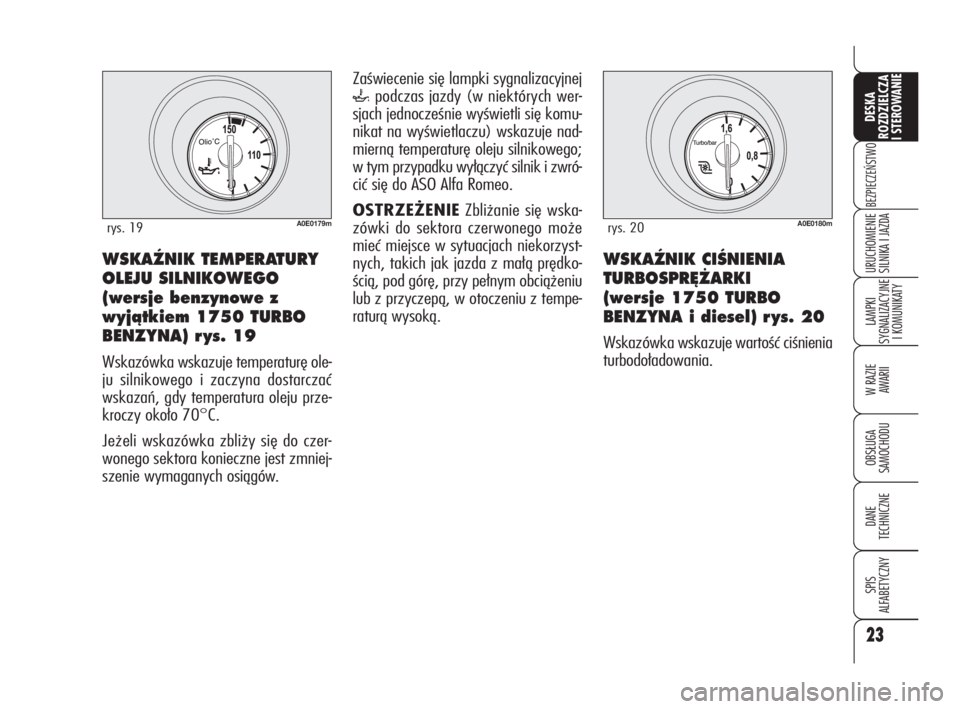

WSKAèNIK CIÂNIENIA
TURBOSPR¢˚ARKI
(wersje 1750 TURBO
BENZYNA i diesel) r ys. 20
Wskazówka wskazuje wartość ciśnienia
turbodoładowania.
WSKAèNIK TEMPERATURY
OLEJU SILNIKOWEGO
(wersje benzynowe z
wyjàtkiem 1750 TURBO
BENZYNA) r ys. 19
Wskazówka wskazuje temperaturę ole-
ju silnikowego i zaczyna dostarczać
wskazań, gdy temperatura oleju prze-
kroczy około 70°C.
Jeżeli wskazówka zbliży się do czer-
wonego sektora konieczne jest zmniej-
szenie wymaganych osiągów.
A0E0179mrys. 19A0E0180mrys. 20
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 23
Page 26 of 331
24
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
REGULACJA
AUTOMATYCZNA
PODÂWIETLENIA
STEROWA¡ STOPNIOWANA
Aby umożliwić maksymalną widoczność
i komfort podczas jazdy w każdych wa-
runkach (np. jazda w dzień z włączony-
mi światłami, jazda w tunelu itp), we-
wnątrz prędkościomierza znajduje się
czujnik do regulacji automatycznej, po
włożeniu kluczyka elektronicznego do
wyłącznika zapłonu i naciśnięciu przyci-
skuSTART/STOPintensywności pod-
świetlenia grafiki/wyświetlacza w ze-
stawie wskaźników, wyświetlacza ra-
dioodtwarzacza (gdzie przewidziano),
wyświetlacza klimatyzacji, wyświetlacza
systemu radionawigacji (gdzie przewi-
dziano) i grafiki zestawu wskaźników
(wskaźnika poziomu paliwa, wskaźnika
temperatury oleju silnikowego (wersje
benzynowe) lub wskaźnika ciśnienia tur-
bodoładowania (wersje diesel) i wskaź-
nika temperatury płynu chłodzącego sil-
nik).
REGULACJA MANUALNA
PODÂWIETLENIA
STEROWA¡
STOPNIOWANA
Ta funkcja umożliwia regulację (w 8 po-
ziomach) intensywności podświetlenia
grafiki/wyświetlacza w zestawie wskaź-
ników, wyświetlacza radioodtwarzacza
(dla wersji/rynków, gdzie przewidziano),
wyświetlacza klimatyzacji, wyświetlacza
systemu radionawigacji (dla wer-
sji/rynków, gdzie przewidziano) i grafiki
zestawu wskaźników (wskaźnika pozio-
mu paliwa, wskaźnika temperatury ole-
ju silnikowego (wersje benzynowe) lub
wskaźnika ciśnienia turbodoładowania
(wersje diesel) i wskaźnika temperatury
płynu chłodzenia silnika).
Aby wykonać regulację naciskać krót-
ko przycisk +w dźwigni lewej aby
zwiększyć podświetlenie lub naciskać
przycisk –aby zmniejszyć: na wyświe-
tlaczu pojawi się napis i numer wska-
zujący poziom intensywności podświe-
tlenia aktualnie wybrany. Ekran pozo-
stanie aktywny przez kilka sekund, a
następnie zgaśnie.
ZEROWANIE OKRESOWEGO
LICZNIKA KILOMETRÓW
r ys. 21
Aby wyzerować okresowy licznik kilo-
metrów, nacisnąć przez kilka chwil przy-
cisk A.
A0E0072mrys. 21
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 24
Page 27 of 331
25
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
Podczas wyświetlania kilometrów (lub
mil) okresowego przebiegu, aby wyze-
rować te ostatnie, nacisnąć dłużej przy-
cisk A-rys. 23.
INFORMACJE
PRZEDSTAWIAJÑCE STAN
SAMOCHODU
(w zale˝noÊci od
przypadku)
❒Czasokres obsługi okresowej (wy-
świetlanie symbolu
õD-rys. 22).
❒Regulacja podświetlenia sterowań
stopniowana.
❒Sygnalizacja prawdopodobnego ob-
lodzenia drogi (wyświetlanie sym-
bolu
√E-rys. 22).
❒Sygnalizacja przekroczenia dopusz-
czalnej prędkości.
❒Wyświetlanie poziomu oleju silniko-
wego.
WYÂWIETLACZ
WIELOFUNKCYJNY
(dla wersji/rynków,
gdzie przewidziano)
“Wyświetlacz wielofunkcyjny” jest w
stanie wyświetlić informacje użyteczne
i niezbędne podczas jazdy, a w szcze-
gólności:
INFORMACJE
PRZEDSTAWIONE NA
EKRANIE STANDARDOWYM
❒Godzinę A-rys. 22;
❒Temperaturę zewnętrzną B;
❒Kilometry (lub mile) całkowitego lub
okresowego przebiegu C (gdy wy-
świetlane są kilometry całkowitego
przebiegu na wyświetlaczu ukazu-
je się także napis TOT).
Po włożeniu kluczyka elektronicznego
do urządzenia wyłącznika zapłonu wy-
świetlane są kilometry (lub mile) cał-
kowitego przebiegu; aby wyświetlić ki-
lometry (lub mile) okresowego prze-
biegu nacisnąć przycisk A-rys. 23.
A0E0060mrys. 22
A0E0072mrys. 23
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 25
Page 28 of 331

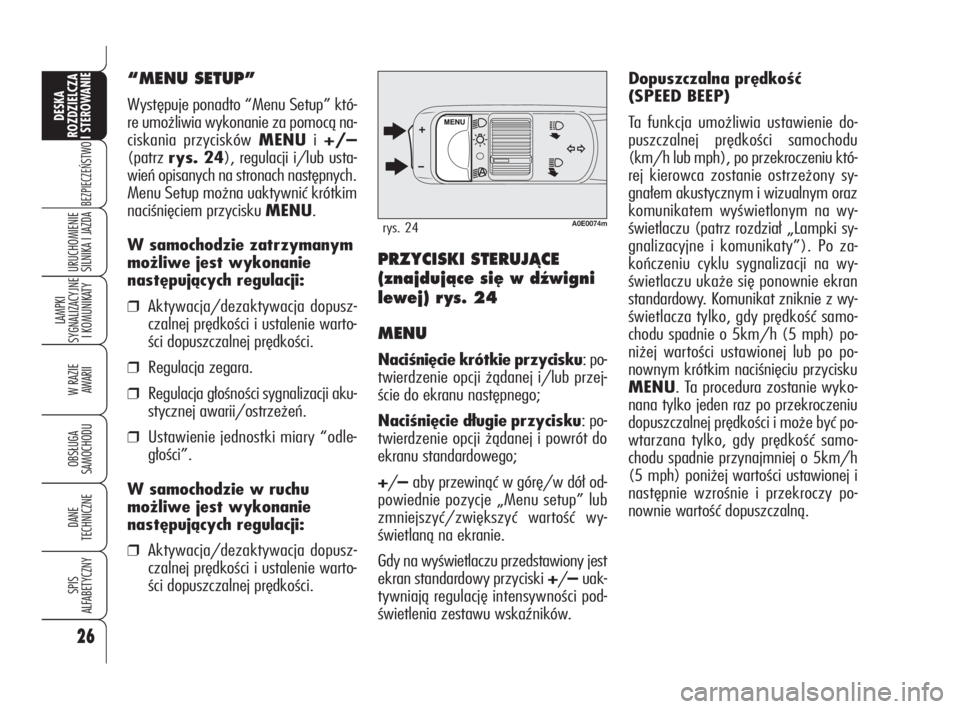

Dopuszczalna prędkość
(SPEED BEEP)
Ta funkcja umożliwia ustawienie do-
puszczalnej prędkości samochodu
(km/h lub mph), po przekroczeniu któ-
rej kierowca zostanie ostrzeżony sy-
gnałem akustycznym i wizualnym oraz
komunikatem wyświetlonym na wy-
świetlaczu (patrz rozdział „Lampki sy-
gnalizacyjne i komunikaty”). Po za-
kończeniu cyklu sygnalizacji na wy-
świetlaczu ukaże się ponownie ekran
standardowy. Komunikat zniknie z wy-
świetlacza tylko, gdy prędkość samo-
chodu spadnie o 5km/h (5 mph) po-
niżej wartości ustawionej lub po po-
nownym krótkim naciśnięciu przycisku
MENU. Ta procedura zostanie wyko-
nana tylko jeden raz po przekroczeniu
dopuszczalnej prędkości i może być po-
wtarzana tylko, gdy prędkość samo-
chodu spadnie przynajmniej o 5km/h
(5 mph) poniżej wartości ustawionej i
następnie wzrośnie i przekroczy po-
nownie wartość dopuszczalną.
26
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
A0E0074mrys. 24
“MENU SETUP”
Występuje ponadto “Menu Setup” któ-
re umożliwia wykonanie za pomocą na-
ciskania przycisków MENUi +/–
(patrz rys. 24), regulacji i/lub usta-
wień opisanych na stronach następnych.
Menu Setup można uaktywnić krótkim
naciśnięciem przycisku MENU.
W samochodzie zatrzymanym
możliwe jest wykonanie
następujących regulacji:
❒Aktywacja/dezaktywacja dopusz-
czalnej prędkości i ustalenie warto-
ści dopuszczalnej prędkości.
❒Regulacja zegara.
❒Regulacja głośności sygnalizacji aku-
stycznej awarii/ostrzeżeń.
❒Ustawienie jednostki miary “odle-
głości”.
W samochodzie w ruchu
możliwe jest wykonanie
następujących regulacji:
❒Aktywacja/dezaktywacja dopusz-
czalnej prędkości i ustalenie warto-
ści dopuszczalnej prędkości.
PRZYCISKI STERUJÑCE
(znajdujàce si´ w dêwigni
lewej) r ys. 24
MENU
Naciśnięcie krótkie przycisku: po-
twierdzenie opcji żądanej i/lub przej-
ście do ekranu następnego;
Naciśnięcie długie przycisku: po-
twierdzenie opcji żądanej i powrót do
ekranu standardowego;
+/– aby przewinąć w górę/w dół od-
powiednie pozycje „Menu setup” lub
zmniejszyć/zwiększyć wartość wy-
świetlaną na ekranie.
Gdy na wyświetlaczu przedstawiony jest
ekran standardowy przyciski+/– uak-
tywniają regulację intensywności pod-
świetlenia zestawu wskaźników.
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 26
Page 29 of 331

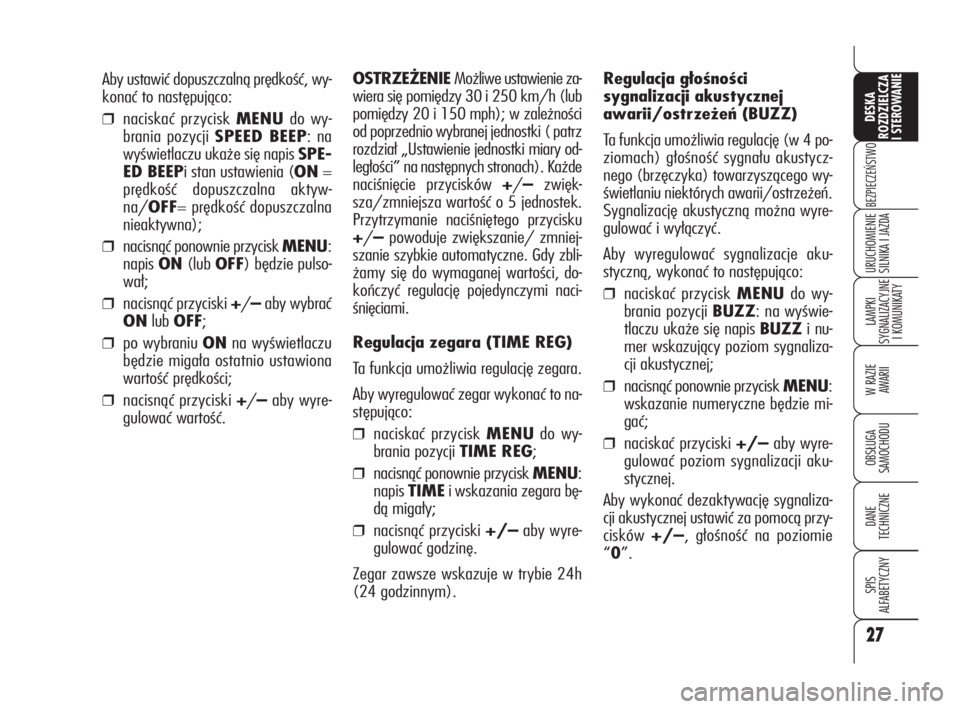

Aby ustawić dopuszczalną prędkość, wy-
konać to następująco:
❒naciskać przycisk MENUdo wy-
brania pozycji SPEED BEEP: na
wyświetlaczu ukaże się napis SPE-
ED BEEPi stan ustawienia (ON=
prędkość dopuszczalna aktyw-
na/OFF= prędkość dopuszczalna
nieaktywna);
❒nacisnąć ponownie przycisk MENU:
napis ON(lub OFF) będzie pulso-
wał;
❒nacisnąć przyciski +/–aby wybrać
ONlub OFF;
❒po wybraniu ONna wyświetlaczu
będzie migała ostatnio ustawiona
wartość prędkości;
❒nacisnąć przyciski +/–aby wyre-
gulować wartość.
27
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
Regulacja głośności
sygnalizacji akustycznej
awarii/ostrzeżeń (BUZZ)
Ta funkcja umożliwia regulację (w 4 po-
ziomach) głośność sygnału akustycz-
nego (brzęczyka) towarzyszącego wy-
świetlaniu niektórych awarii/ostrzeżeń.
Sygnalizację akustyczną można wyre-
gulować i wyłączyć.
Aby wyregulować sygnalizacje aku-
styczną, wykonać to następująco:
❒naciskać przycisk MENUdo wy-
brania pozycji BUZZ: na wyświe-
tlaczu ukaże się napis BUZZi nu-
mer wskazujący poziom sygnaliza-
cji akustycznej;
❒nacisnąć ponownie przycisk MENU:
wskazanie numeryczne będzie mi-
gać;
❒naciskać przyciski +/–aby wyre-
gulować poziom sygnalizacji aku-
stycznej.
Aby wykonać dezaktywację sygnaliza-
cji akustycznej ustawić za pomocą przy-
cisków +/–, głośność na poziomie
“0”. OSTRZEŻENIE Możliwe ustawienie za-
wiera się pomiędzy 30 i 250 km/h (lub
pomiędzy 20 i 150 mph); w zależności
od poprzednio wybranej jednostki ( patrz
rozdział „Ustawienie jednostki miary od-
ległości” na następnych stronach). Każde
naciśnięcie przycisków +/–zwięk-
sza/zmniejsza wartość o 5 jednostek.
Przytrzymanie naciśniętego przycisku
+/–powoduje zwiększanie/ zmniej-
szanie szybkie automatyczne. Gdy zbli-
żamy się do wymaganej wartości, do-
kończyć regulację pojedynczymi naci-
śnięciami.
Regulacja zegara (TIME REG)
Ta funkcja umożliwia regulację zegara.
Aby wyregulować zegar wykonać to na-
stępująco:❒naciskać przycisk MENUdo wy-
brania pozycji TIME REG;
❒nacisnąć ponownie przycisk MENU:
napis TIMEi wskazania zegara bę-
dą migały;
❒nacisnąć przyciski +/–aby wyre-
gulować godzinę.
Zegar zawsze wskazuje w trybie 24h
(24 godzinnym).
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 27
Page 30 of 331

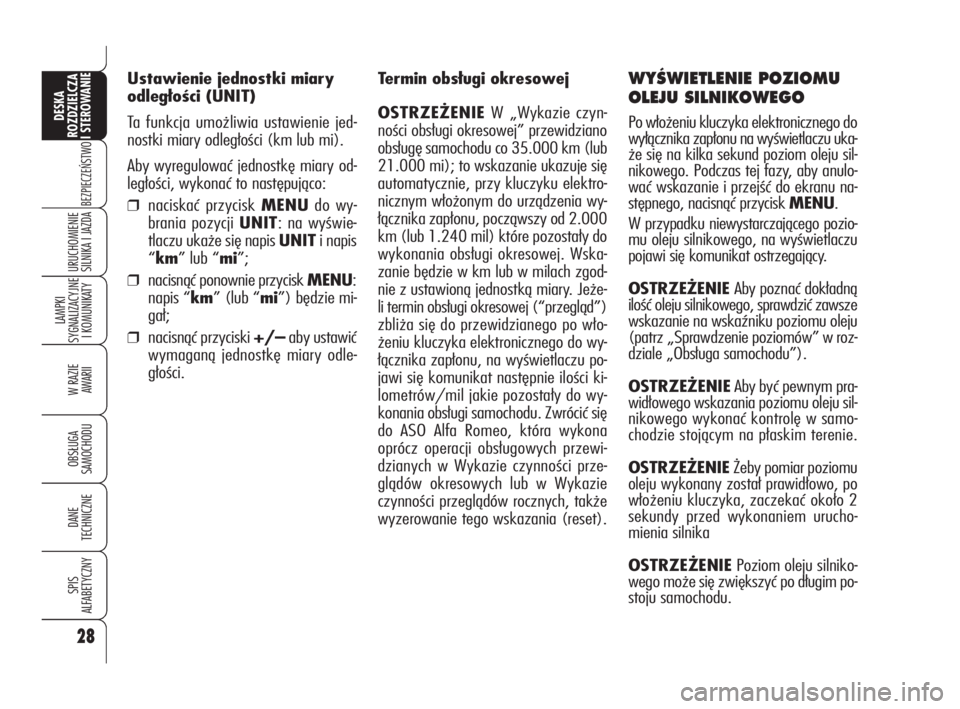

WYÂWIETLENIE POZIOMU
OLEJU SILNIKOWEGO
Po włożeniu kluczyka elektronicznego do
wyłącznika zapłonu na wyświetlaczu uka-
że się na kilka sekund poziom oleju sil-
nikowego. Podczas tej fazy, aby anulo-
wać wskazanie i przejść do ekranu na-
stępnego, nacisnąć przycisk MENU.
W przypadku niewystarczającego pozio-
mu oleju silnikowego, na wyświetlaczu
pojawi się komunikat ostrzegający.
OSTRZEŻENIE Aby poznać dokładną
ilość oleju silnikowego, sprawdzić zawsze
wskazanie na wskaźniku poziomu oleju
(patrz „Sprawdzenie poziomów” w roz-
dziale „Obsługa samochodu”).
OSTRZEŻENIEAby być pewnym pra-
widłowego wskazania poziomu oleju sil-
nikowego wykonać kontrolę w samo-
chodzie stojącym na płaskim terenie.
OSTRZEŻENIEŻeby pomiar poziomu
oleju wykonany został prawidłowo, po
włożeniu kluczyka, zaczekać około 2
sekundy przed wykonaniem urucho-
mienia silnika
OSTRZEŻENIEPoziom oleju silniko-
wego może się zwiększyć po długim po-
stoju samochodu. Termin obsługi okresowej
OSTRZEŻENIEW „Wykazie czyn-
ności obsługi okresowej” przewidziano
obsługę samochodu co 35.000 km (lub
21.000 mi); to wskazanie ukazuje się
automatycznie, przy kluczyku elektro-
nicznym włożonym do urządzenia wy-
łącznika zapłonu, począwszy od 2.000
km (lub 1.240 mil) które pozostały do
wykonania obsługi okresowej. Wska-
zanie będzie w km lub w milach zgod-
nie z ustawioną jednostką miary. Jeże-
li termin obsługi okresowej (“przegląd”)
zbliża się do przewidzianego po wło-
żeniu kluczyka elektronicznego do wy-
łącznika zapłonu, na wyświetlaczu po-
jawi się komunikat następnie ilości ki-
lometrów/mil jakie pozostały do wy-
konania obsługi samochodu. Zwrócić się
do ASO Alfa Romeo, która wykona
oprócz operacji obsługowych przewi-
dzianych w Wykazie czynności prze-
glądów okresowych lub w Wykazie
czynności przeglądów rocznych, także
wyzerowanie tego wskazania (reset).
28
BEZPIECZEŃSTWO
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE
AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
URUCHOMIENIE
SILNIKA I JAZDA
Ustawienie jednostki miary
odległości (UNIT)
Ta funkcja umożliwia ustawienie jed-
nostki miary odległości (km lub mi).
Aby wyregulować jednostkę miary od-
ległości, wykonać to następująco:
❒naciskać przycisk MENUdo wy-
brania pozycji UNIT: na wyświe-
tlaczu ukaże się napis UNITi napis
“km” lub “mi”;
❒nacisnąć ponownie przycisk MENU:
napis “km” (lub “mi”) będzie mi-
gał;
❒nacisnąć przyciski +/–aby ustawić
wymaganą jednostkę miary odle-
głości.
001-045 Alfa 159 PL 9-04-2009 11:59 Pagina 28
