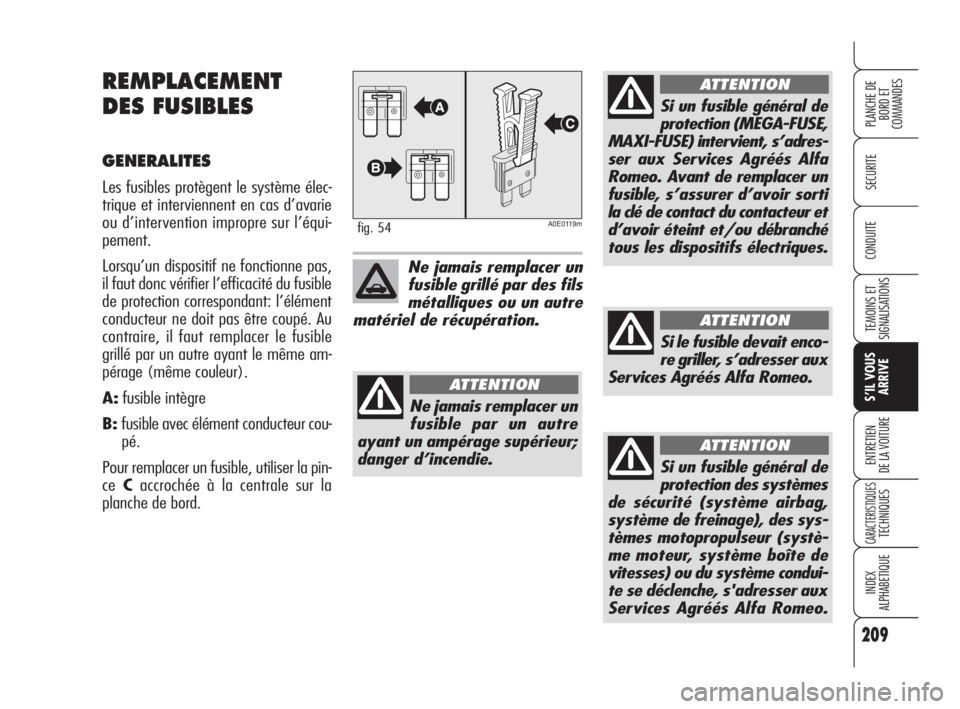

REMPLACEMENT
DES FUSIBLES
GENERALITES
Les fusibles protègent le système élec-
trique et interviennent en cas d’avarie
ou d’intervention impropre sur l’équi-
pement.
Lorsqu’un dispositif ne fonctionne pas,
il faut donc vérifier l’efficacité du fusible
de protection correspondant: l’élément
conducteur ne doit pas être coupé. Au
contraire, il faut remplacer le fusible
grillé par un autre ayant le même am-
pérage (même couleur).
A:fusible intègre
B:fusible avec élément conducteur cou-
pé.
Pour remplacer un fusible, utiliser la pin-
ce Caccrochée à la centrale sur la
planche de bord.
A0E0119mfig. 54
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération.
Ne jamais remplacer un
fusible par un autre
ayant un ampérage supérieur;
danger d’incendie.
ATTENTION
Si un fusible général de
protection (MEGA-FUSE,
MAXI-FUSE) intervient, s’adres-
ser aux Services Agréés Alfa
Romeo. Avant de remplacer un
fusible, s’assurer d’avoir sorti
la clé de contact du contacteur et
d’avoir éteint et/ou débranché
tous les dispositifs électriques.
ATTENTION
Si le fusible devait enco-
re griller, s’adresser aux
Services Agréés Alfa Romeo.
ATTENTION
Si un fusible général de
protection des systèmes
de sécurité (système airbag,
système de freinage), des sys-
tèmes motopropulseur (systè-
me moteur, système boîte de
vitesses) ou du système condui-
te se déclenche, s'adresser aux
Services Agréés Alfa Romeo.
ATTENTION
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 209

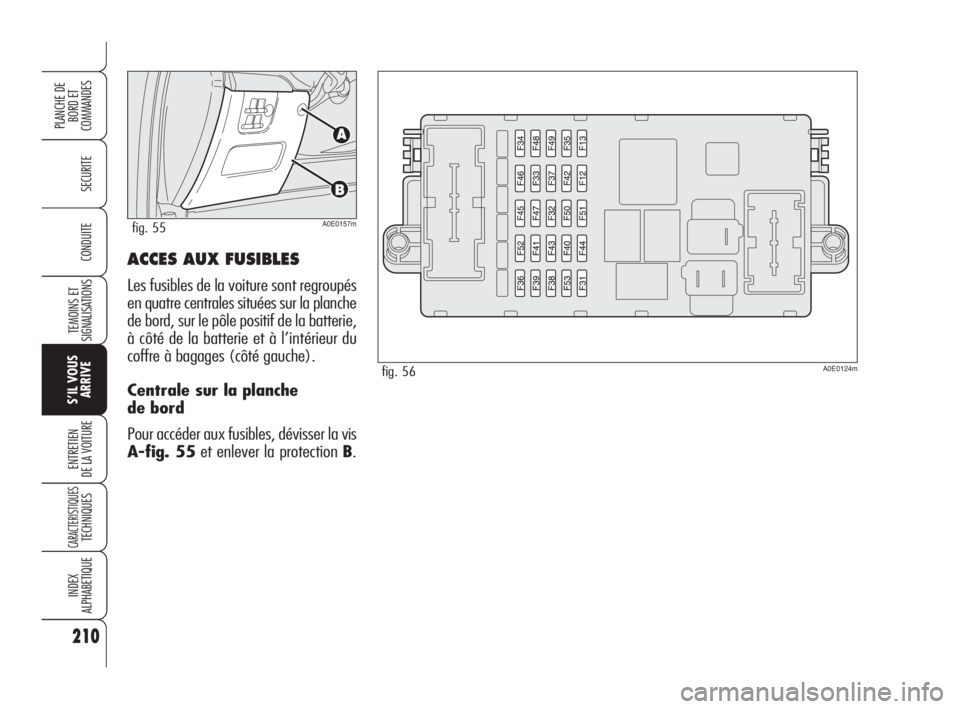

ACCES AUX FUSIBLES
Les fusibles de la voiture sont regroupés
en quatre centrales situées sur la planche
de bord, sur le pôle positif de la batterie,
à côté de la batterie et à l’intérieur du
coffre à bagages (côté gauche).
Centrale sur la planche
de bord
Pour accéder aux fusibles, dévisser la vis
A-fig. 55et enlever la protection B.
210
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0157mfig. 55
A0E0124mfig. 56
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 210

211
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

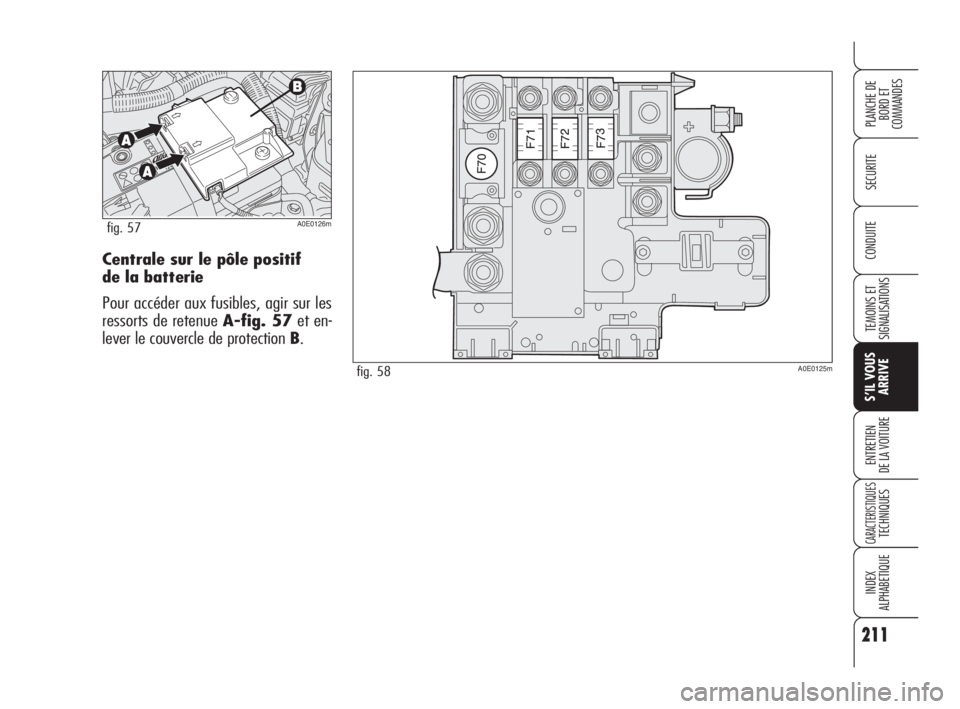

CONDUITECentrale sur le pôle positif
de la batterie
Pour accéder aux fusibles, agir sur les
ressorts de retenue A-fig. 57et en-
lever le couvercle de protection B.
A0E0126mfig. 57
A0E0125mfig. 58
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 211

Centrale à côté de la batterie
Pour accéder aux fusibles, dévisser les
deux vis A-fig. 59 et enlever le cou-
vercle de protection B.
212
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
A0E0128mfig. 59
A0E0123mfig. 60
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 212

213
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

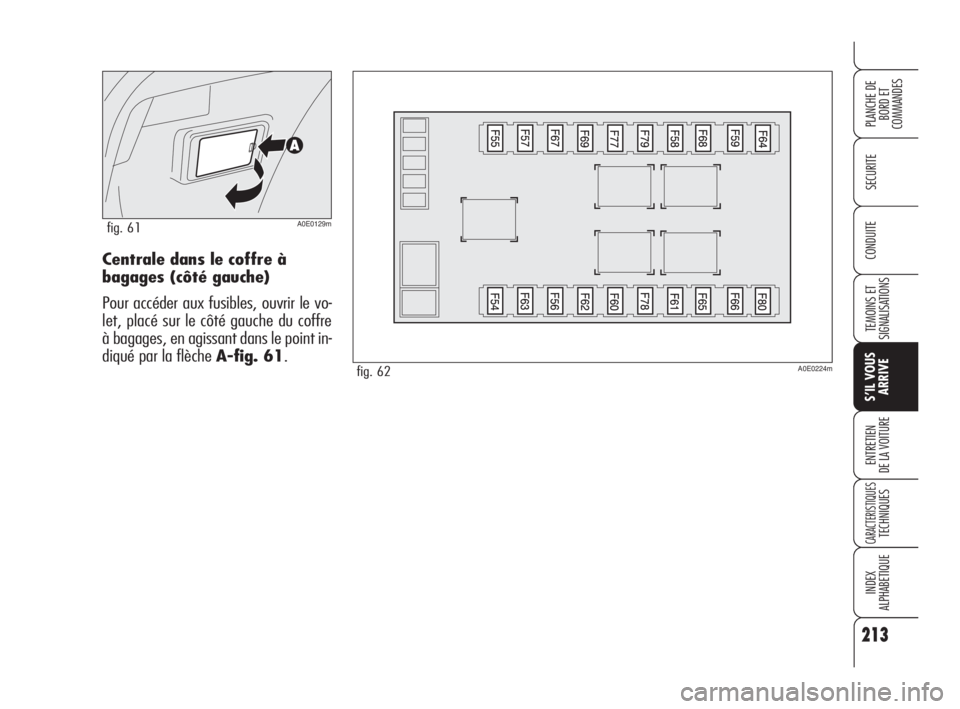

CONDUITECentrale dans le coffre à
bagages (côté gauche)
Pour accéder aux fusibles, ouvrir le vo-
let, placé sur le côté gauche du coffre
à bagages, en agissant dans le point in-
diqué par la flèche A-fig. 61.
A0E0129mfig. 61
A0E0224mfig. 62
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 213

214
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
TABLEAU RECAPITULATIF DES FUSIBLES
FEUX FUSIBLE AMPERE FIGURE
Feu de route droit F14 7,5 60
Feu de route gauche F15 7,5 60
Feu de croisement droit F12 15 56
Feu de croisement gauche F13 15 56
Feux antibrouillard F30 15 60
Feux de recul/Feux de stop F35 7,5 56
Troisième stop F37 7,5 56
Plafonnier avant/arrière F39 10 56
Plafonnier avant F49 7,5 56
Indicateurs de direction F53 10 56
Feux de détresse F53 10 56
UTILISATEURS FUSIBLE AMPERE FIGURE
Service centrale compartiment moteur F70 (MEGA-FUSE) 150 58
Centrale planche de bord F71 70 58
Réchauffeur supplémentaire (chauffage eau habitacle 600W)
(seulement versions diesel) F72 50 58
Centrale préchauffage bougies (versions diesel) F73 60 58
Centrale planche de bord F01 (MAXI-FUSE) 60 60
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 214

215
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

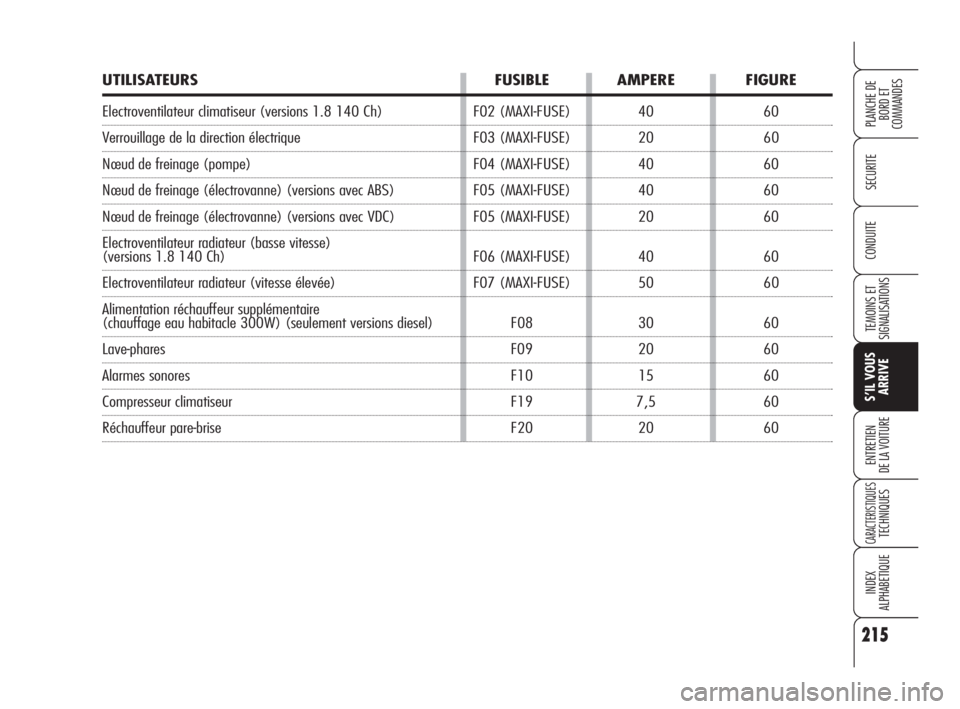

UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur (versions 1.8 140 Ch) F02 (MAXI-FUSE) 40 60
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 60
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 60
Nœud de freinage (électrovanne) (versions avec ABS) F05 (MAXI-FUSE) 40 60
Nœud de freinage (électrovanne) (versions avec VDC) F05 (MAXI-FUSE) 20 60
Electroventilateur radiateur (basse vitesse)
(versions 1.8 140 Ch) F06 (MAXI-FUSE) 40 60
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 60
Alimentation réchauffeur supplémentaire
(chauffage eau habitacle 300W) (seulement versions diesel) F08 30 60
Lave-phares F09 20 60
Alarmes sonores F10 15 60
Compresseur climatiseur F19 7,5 60
Réchauffeur pare-brise F20 20 60
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 215

UTILISATEURS FUSIBLE AMPERE FIGURE
Alimentation pompe carburant F21 20 60
Alimentation autoradio/Système de navigation/Blue&Me F23 15 60
Alimentation + clé pour bobines relais centrales compartiment
moteur/centrale tableau de bord, Body Computer F31 7,5 56
Nœud porte conducteur/nœud porte passager/
dispositif de démarrage F32 15 56
Lève-vitre arrière gauche/Noud coffre à bagages F33 20 56
Lève-vitre arrière droit/Noud coffre à bagages F34 20 56
Capteur présence eau dans le filtre à gazole/débitmètre/
Interrupteur feux de stop/planche commandes tunnel central/
Cruise Control/Capteur AQS F35 7,5 56
Alimentation noud coffre/actionneurs serrures F36 20 56
Positif sous-clé pour feux de stop, troisième stop, instrument,
position phares F37 7,5 56
Ouverture coffre à bagages F38 15 56
Alimentation + batterie pour climatiseur, plafonnier,
alarme volumétrique, prise diagnostic système EOBD F39 10 56
216
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 216

217
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

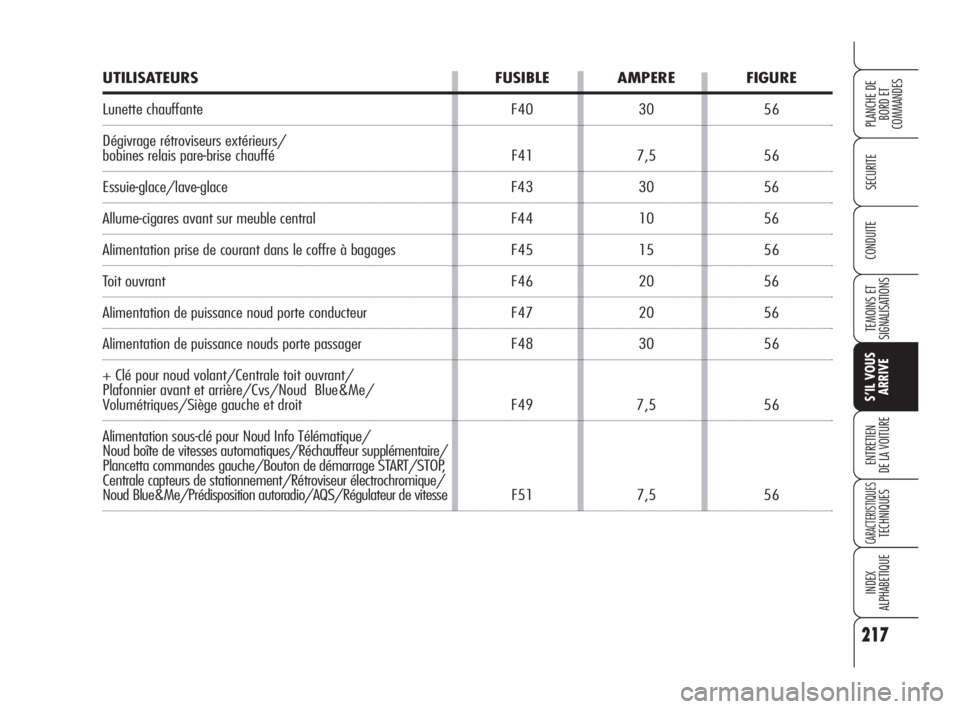

UTILISATEURS FUSIBLE AMPERE FIGURE
Lunette chauffante F40 30 56
Dégivrage rétroviseurs extérieurs/
bobines relais pare-brise chauffé F41 7,5 56
Essuie-glace/lave-glace F43 30 56
Allume-cigares avant sur meuble central F44 10 56
Alimentation prise de courant dans le coffre à bagages F45 15 56
Toit ouvrant F46 20 56
Alimentation de puissance noud porte conducteur F47 20 56
Alimentation de puissance nouds porte passager F48 30 56
+ Clé pour noud volant/Centrale toit ouvrant/
Plafonnier avant et arrière/Cvs/Noud Blue&Me/
Volumétriques/Siège gauche et droit F49 7,5 56
Alimentation sous-clé pour Noud Info Télématique/
Noud boîte de vitesses automatiques/Réchauffeur supplémentaire/
Plancetta commandes gauche/Bouton de démarrage START/STOP,
Centrale capteurs de stationnement/Rétroviseur électrochromique/
Noud Blue&Me/Prédisposition autoradio/AQS/Régulateur de vitesse F51 7,5 56
181-222 Alfa 159 FRA 3-12-2009 14:06 Pagina 217

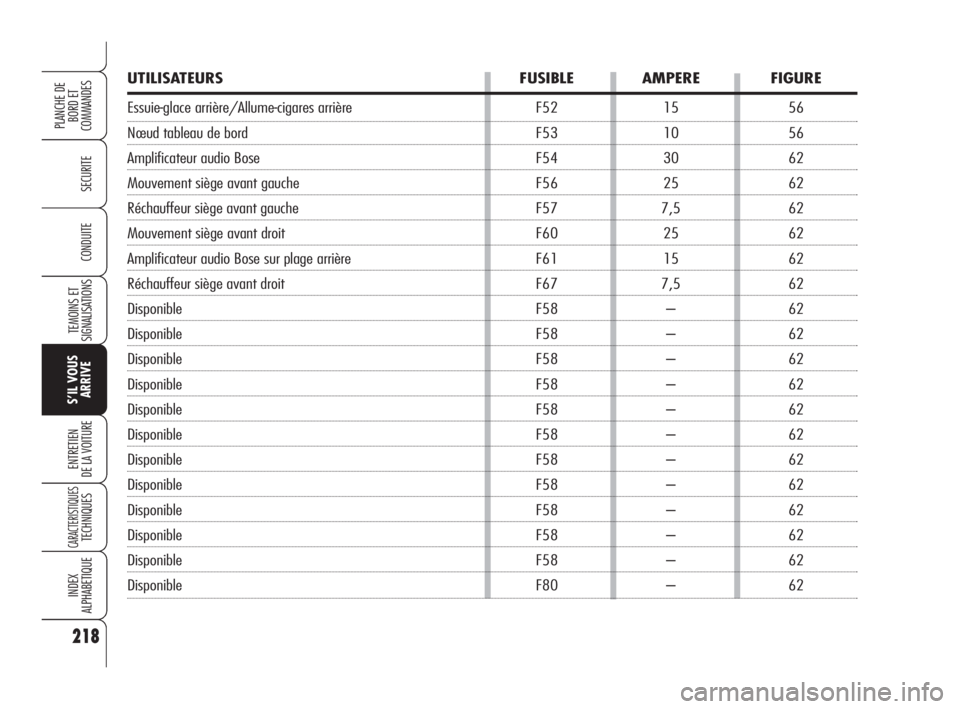

UTILISATEURS FUSIBLE AMPERE FIGURE
Essuie-glace arrière/Allume-cigares arrière F52 15 56
Nœud tableau de bord F53 10 56
Amplificateur audio Bose F54 30 62
Mouvement siège avant gauche F56 25 62
Réchauffeur siège avant gauche F57 7,5 62
Mouvement siège avant droit F60 25 62
Amplificateur audio Bose sur plage arrière F61 15 62
Réchauffeur siège avant droit F67 7,5 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
Disponible F58 – 62
