Alfa Romeo 159 2011 Návod k použití a údržbě (in Czech)

63
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
63

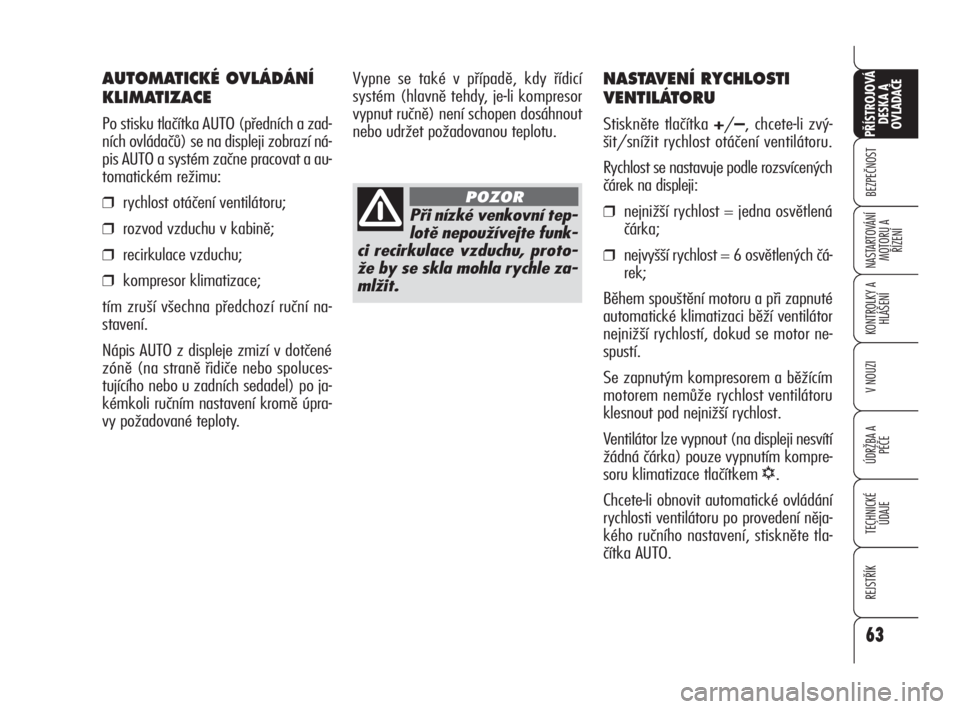

NASTAVENÍ RYCHLOSTI
VENTILÁTORU
Stiskněte tlačítka +/–, chcete-li zvý-
šit/snížit rychlost otáčení ventilátoru.
Rychlost se nastavuje podle rozsvícených
čárek na displeji:
❒nejnižší rychlost = jedna osvětlená
čárka;
❒nejvyšší rychlost = 6 osvětlených čá-
rek;
Během spouštění motoru a při zapnuté
automatické klimatizaci běží ventilátor
nejnižší rychlostí, dokud se motor ne-
spustí.
Se zapnutým kompresorem a běžícím
motorem nemůže rychlost ventilátoru
klesnout pod nejnižší rychlost.
Ventilátor lze vypnout (na displeji nesvítí
žádná čárka) pouze vypnutím kompre-
soru klimatizace tlačítkem
√.
Chcete-li obnovit automatické ovládání
rychlosti ventilátoru po provedení něja-
kého ručního nastavení, stiskněte tla-
čítka AUTO. Vypne se také v případě, kdy řídicí
systém (hlavně tehdy, je-li kompresor
vypnut ručně) není schopen dosáhnout
nebo udržet požadovanou teplotu.
Při nízké venkovní tep-
lotě nepoužívejte funk-
ci recirkulace vzduchu, proto-
že by se skla mohla rychle za-
mlžit.
POZOR
AUTOMATICKÉ OVLÁDÁNÍ
KLIMATIZACE
Po stisku tlačítka AUTO (předních a zad-
ních ovládačů) se na displeji zobrazí ná-
pis AUTO a systém začne pracovat a au-
tomatickém režimu:
❒rychlost otáčení ventilátoru;
❒rozvod vzduchu v kabině;
❒recirkulace vzduchu;
❒kompresor klimatizace;
tím zruší všechna předchozí ruční na-
stavení.
Nápis AUTO z displeje zmizí v dotčené
zóně (na straně řidiče nebo spoluces-
tujícího nebo u zadních sedadel) po ja-
kémkoli ručním nastavení kromě úpra-
vy požadované teploty.
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 63

64
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
64

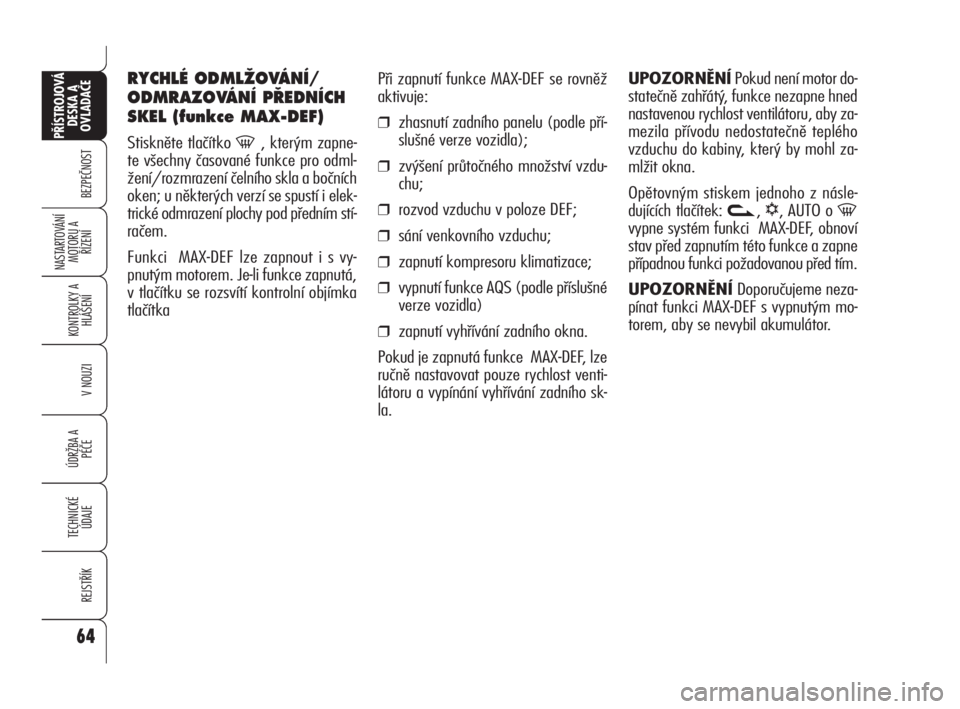

Při zapnutí funkce MAX-DEF se rovněž
aktivuje:
❒zhasnutí zadního panelu (podle pří-
slušné verze vozidla);
❒zvýšení průtočného množství vzdu-
chu;
❒rozvod vzduchu v poloze DEF;
❒sání venkovního vzduchu;
❒zapnutí kompresoru klimatizace;
❒vypnutí funkce AQS (podle příslušné
verze vozidla)
❒zapnutí vyhřívání zadního okna.
Pokud je zapnutá funkce MAX-DEF, lze
ručně nastavovat pouze rychlost venti-
látoru a vypínání vyhřívání zadního sk-
la.UPOZORNĚNÍPokud není motor do-
statečně zahřátý, funkce nezapne hned
nastavenou rychlost ventilátoru, aby za-
mezila přívodu nedostatečně teplého
vzduchu do kabiny, který by mohl za-
mlžit okna.
Opětovným stiskem jednoho z násle-
dujících tlačítek:
v, √, AUTO o -
vypne systém funkci MAX-DEF, obnoví
stav před zapnutím této funkce a zapne
případnou funkci požadovanou před tím.
UPOZORNĚNÍDoporučujeme neza-
pínat funkci MAX-DEF s vypnutým mo-
torem, aby se nevybil akumulátor.
RYCHLÉ ODMLÎOVÁNÍ/
ODMRAZOVÁNÍ P¤EDNÍCH
SKEL (funkce MAX-DEF)
Stiskněte tlačítko -, kterým zapne-
te všechny časované funkce pro odml-
žení/rozmrazení čelního skla a bočních
oken; u některých verzí se spustí i elek-
trické odmrazení plochy pod předním stí-
račem.
Funkci MAX-DEF lze zapnout i s vy-
pnutým motorem. Je-li funkce zapnutá,
v tlačítku se rozsvítí kontrolní objímka
tlačítka
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 64

65
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
65
ZAPÍNÁNÍ/
VYPÍNÁNÍ KOMPRESORU
KLIMATIZACE
Stiskem tlačítka √zapněte kompresor
klimatizace. Zapnutí bude potvrzeno roz-
svícení objímky tlačítka.
Chcete-li kompresor vypnout, stiskněte
znovu tlačítko
√.
Je-li kompresor vypnutý z pohotovost-
ního stavu, systém zjišťuje, zda je ven-
kovní teplota vyšší, nižší nebo stejná ja-
ko ta, která je nastavena.
❒pokud je venkovní teplota nižší než
zadaná, soustava pracuje normálně
a je schopná udržovat požadovanou
teplotu, aniž je kompresor zapnu-
tý;
❒pokud je venkovní teplota vyšší, než
zadaná, soustava není schopna na-
stavenou teplotu zajistit: v tomto pří-
padě začnou na displeji blikat hod-
noty zadaných teplot.
ODSTRANùNÍ ZAMLÎENÍ/
NÁMRAZY ZE ZADNÍHO
OKNA A VNùJ·ÍCH
ZPùTN¯CH ZRCÁTEK
Funkce se zapne (stiskem tlačítka.
Zapnutí potvrdí rozsvícení kontrolní ob-
jímky tlačítka.
Zapnutím této funkce se u některých ver-
zí zapne rovněž odmrazení čelního sk-
la pod stíračem.
Funkce je časovaná a vypne se auto-
maticky po několika minutách nebo opě-
tovným tlačítkem; vypne se rovněž při
vypnutí motoru a při dalším spuštěním
motoru zůstane vypnutá.
UPOZORNĚNÍNepolepujte vyhříva-
cí odpory, instalované z vnitřní strany
zadního okna, žádnými nálepkami;
mohly by odpory poškodit. Řízení kompresoru (kompresor je vy-
pnutý a venkovní teplota je vyšší než za-
daná) se zapíná při každém zasunutí
elektronického klíčku do zapalování.
Činnost kompresoru je
nezbytná pro chlazení
a vysušování vzduchu; dopo-
ručujeme nicméně mít tuto
funkci vždy zapnutou, aby ne-
docházelo k zamlžení oken.
POZOR
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 65

66
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
66

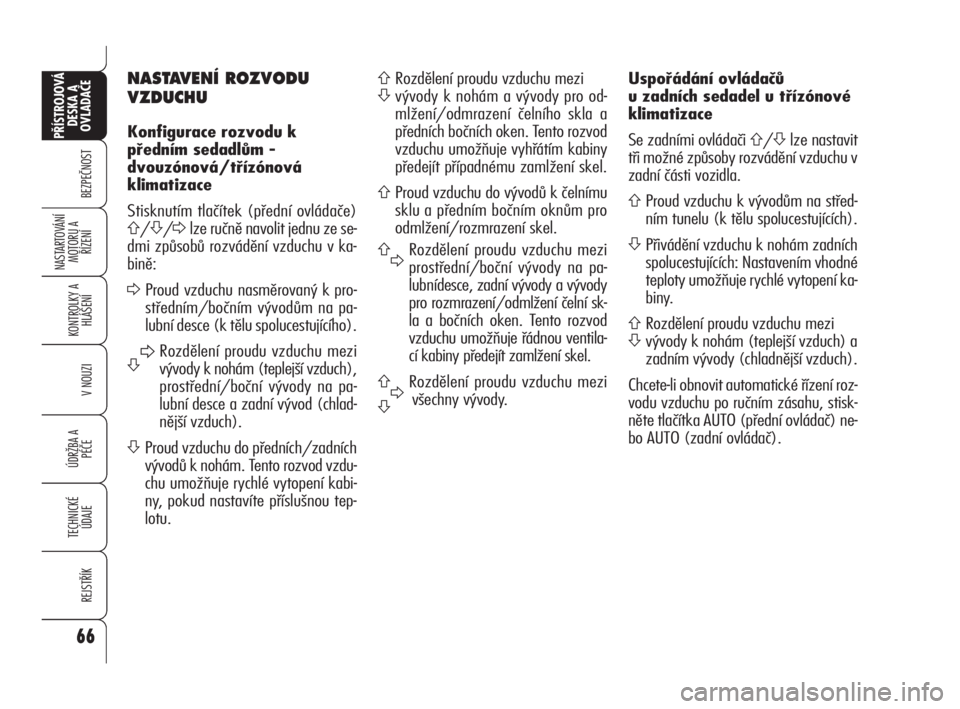

NASTAVENÍ ROZVODU
VZDUCHU
Konfigurace rozvodu k
předním sedadlům -
dvouzónová/třízónová
klimatizace
Stisknutím tlačítek (přední ovládače)
A/S/Dlze ručně navolit jednu ze se-
dmi způsobů rozvádění vzduchu v ka-
bině:
DProud vzduchu nasměrovaný k pro-
středním/bočním vývodům na pa-
lubní desce (k tělu spolucestujícího).
SDRozdělení proudu vzduchu mezi
vývody k nohám (teplejší vzduch),
prostřední/boční vývody na pa-
lubní desce a zadní vývod (chlad-
nější vzduch).
SProud vzduchu do předních/zadních
vývodů k nohám. Tento rozvod vzdu-
chu umožňuje rychlé vytopení kabi-
ny, pokud nastavíte příslušnou tep-
lotu.
ARozdělení proudu vzduchu mezi
Svývody k nohám a vývody pro od-
mlžení/odmrazení čelního skla a
předních bočních oken. Tento rozvod
vzduchu umožňuje vyhřátím kabiny
předejít případnému zamlžení skel.
AProud vzduchu do vývodů k čelnímu
sklu a předním bočním oknům pro
odmlžení/rozmrazení skel.
A
DRozdělení proudu vzduchu mezi
prostřední/boční vývody na pa-
lubnídesce, zadní vývody a vývody
pro rozmrazení/odmlžení čelní sk-
la a bočních oken. Tento rozvod
vzduchu umožňuje řádnou ventila-
cí kabiny předejít zamlžení skel.
A
DRozdělení proudu vzduchu mezi
všechny vývody.
S
Uspořádání ovládačů
u zadních sedadel u třízónové
klimatizace
Se zadními ovládači
A/Slze nastavit
tři možné způsoby rozvádění vzduchu v
zadní části vozidla.
AProud vzduchu k vývodům na střed-
ním tunelu (k tělu spolucestujících).
SPřivádění vzduchu k nohám zadních
spolucestujících: Nastavením vhodné
teploty umožňuje rychlé vytopení ka-
biny.
ARozdělení proudu vzduchu mezi
Svývody k nohám (teplejší vzduch) a
zadním vývody (chladnější vzduch).
Chcete-li obnovit automatické řízení roz-
vodu vzduchu po ručním zásahu, stisk-
něte tlačítka AUTO (přední ovládač) ne-
bo AUTO (zadní ovládač).
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 66

67
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
67

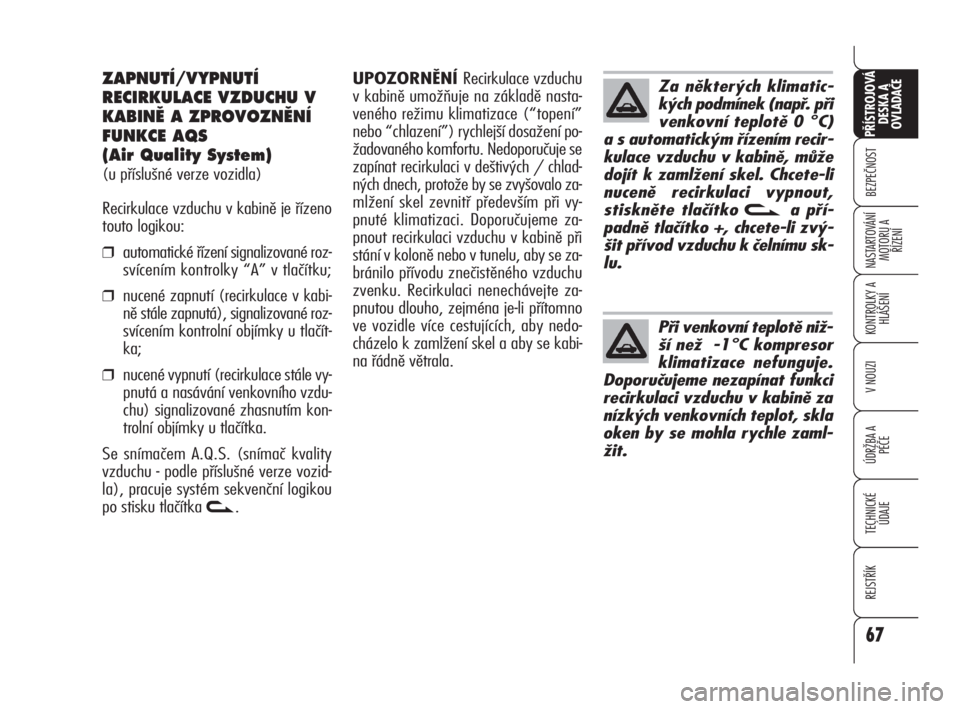

ZAPNUTÍ/VYPNUTÍ
RECIRKULACE VZDUCHU V
KABINù A ZPROVOZNùNÍ
FUNKCE AQS
(Air Quality System)
(u příslušné verze vozidla)
Recirkulace vzduchu v kabině je řízeno
touto logikou:
❒automatické řízení signalizované roz-
svícením kontrolky “A” v tlačítku;
❒nucené zapnutí (recirkulace v kabi-
ně stále zapnutá), signalizované roz-
svícením kontrolní objímky u tlačít-
ka;
❒nucené vypnutí (recirkulace stále vy-
pnutá a nasávání venkovního vzdu-
chu) signalizované zhasnutím kon-
trolní objímky u tlačítka.
Se snímačem A.Q.S. (snímač kvality
vzduchu - podle příslušné verze vozid-
la), pracuje systém sekvenční logikou
po stisku tlačítka
v.UPOZORNĚNÍ Recirkulace vzduchu
v kabině umožňuje na základě nasta-
veného režimu klimatizace (“topení”
nebo “chlazení”) rychlejší dosažení po-
žadovaného komfortu. Nedoporučuje se
zapínat recirkulaci v deštivých / chlad-
ných dnech, protože by se zvyšovalo za-
mlžení skel zevnitř především při vy-
pnuté klimatizaci. Doporučujeme za-
pnout recirkulaci vzduchu v kabině při
stání v koloně nebo v tunelu, aby se za-
bránilo přívodu znečistěného vzduchu
zvenku. Recirkulaci nenechávejte za-
pnutou dlouho, zejména je-li přítomno
ve vozidle více cestujících, aby nedo-
cházelo k zamlžení skel a aby se kabi-
na řádně větrala.
Za některých klimatic-
kých podmínek (např. při
venkovní teplotě 0 °C)
a s automatickým řízením recir-
kulace vzduchu v kabině, může
dojít k zamlžení skel. Chcete-li
nuceně recirkulaci vypnout,
stiskněte tlačítko va pří-
padně tlačítko +, chcete-li zvý-
šit přívod vzduchu k čelnímu sk-
lu.
Při venkovní teplotě niž-
ší než -1°C kompresor
klimatizace nefunguje.
Doporučujeme nezapínat funkci
recirkulaci vzduchu v kabině za
nízkých venkovních teplot, skla
oken by se mohla rychle zaml-
žit.
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 67

68
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
68
PYLOV¯ FILTR/PYLOV¯
FILTR S AKTIVNÍ UHLÍM
Určité verze mohou být opatřeny pylo-
vým filtrem nebo pylovým filtrem s ak-
tivním uhlím (u příslušné verze vozidla).
Úkolem filtru je čištění přiváděného vzdu-
chu do kabiny; zbavuje vzduch pracho-
vých částic, pylu, atd. Filtr je činný při
každém přívodu vzduchu a nejúčinnější
je v situaci, kdy jsou zavřená všechna ok-
na.
Doporučujeme nechat alespoň jednou
ročně filtr v autorizovaném servisu Al-
fa Romeo zkontrolovat, zejména na za-
čátku teplých období.
Pokud vozidlo používáte převážně ve
znečištěném a prašném prostředí, do-
poručujeme kontrolu a případnou vý-
měnu filtru častěji, než je předepsáno
v Plánu údržby (viz kapitolu “Údržba a
péče“). Zapnutí funkce AQS
(Air Quality System)
(u příslušných verzí vozidla)
Funkce AQS zapíná automaticky recir-
kulaci vzduchu v kabině v případě, že je
v okolí vozidla znečištěný vzduch (na-
př. při stání v kolonách a nebo popojíž-
dění v tunelech).
UPOZORNĚNÍJe-li funkce AQS ak-
tivní, zapne po předem nastavené době
provádění recirkulace klimatizační sou-
stava asi na 1 minutu přívod venkov-
ního vzduchu nezávisle na stupni jeho
znečištění.
UPOZORNĚNÍSystém funkci AQS
vypne, je-li venkovní teplota nízká, aby
nedocházelo k zamlžení skel. Tlačítkem
vlze funkci znovu zapnout; za-
pnutou funkci signalizuje rozsvícení kon-
trolky “A” na tlačítku v.
Nevyměněním filtru se
může značně snížit účin-
nost klimatizační sousta-
vy, a dokonce i znemožnit přívo-
du vzduchu z vývodů.
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 68

69
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
69
VYPNUTÍ KLIMATIZACE
Stiskněte tlačítko OFF. Kontrolní objím-
ka okolo tlačítka se rozsvítí a signali-
zuje stav vypojení.
S vypnutou klimatizací:
❒Systém uloží všechny provedené
úkony;
❒displej je zhasnutý;
❒zapne se recirkulace vzduchu v ka-
bině (kontrolka v tlačítku svítí);
❒vypne se kompresor;
❒vypne se ventilace kabiny.
Chcete-li klimatizace opět zapnout, stisk-
něte tlačítko AUTO nebo kterékoli jiné
(vyjma
(a v). Po zapnutí klima-
tizace je recirkulace vzduchu v kabině ří-
zena automaticky.Stisknutím tlačítka OFF umístěného na
zadním panelu s ovládači se na zadním
displeji zobrazí nápis OFF a vypne se pří-
vod vzduchu k zadním sedadlům.
P¤ÍDAVNÉ TOPENÍ
(pouze dieselová
verze)
(u příslušných verzí vozidla)
Vozidlo je vybaveno přídavným topením,
které pomáhá motoru - zejména v chlad-
ných nebo zimních obdobích - rychleji
vyhřát kabinu na příjemnou teplotu.
Přídavné topení pracuje, je-li motor spuš-
těný a venkovní teplota je nižší než
20 °C, dokud motor nedosáhne pro-
vozní teplotu. Po každém odpoje-
ní/připojení akumuláto-
ru vyčkejte alespoň 3
minuty, než zasunete elektro-
nický klíček do zapalování, aby
řídicí jednotka klimatizace sta-
čila vynulovat polohu elektric-
kých nastavovačů, které ovlá-
dají teplotu a rozvádění vzdu-
chu.
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 69

70
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
70
VNùJ·Í SVùTLA
LEV¯ PÁKOV¯ OVLADAâ
obr. 51
Většina vnějších světel se ovládá levým
pákovým přepínačem.
Vnější osvětlení se zapíná pouze s elek-
tronickým klíčkem v zapalování.
Vypnutá světla
Ovládací prstenec otočený do polohy O.
Světla, obrysová
Otočte prstenec Ado polohy
6. Na pří-
strojové desce se rozsvítí kontrolka
3.
Potkávací světlomety
Otočte prstenec Ado polohy
2. Na pří-
strojové desce se rozsvítí kontrolka
2.Dálkové světlomety
S prstencem Ana
2přitáhněte pá-
kový ovládač k volantu (2. nearetova-
ná poloha). Na přístrojové desce se roz-
svítí kontrolka
1.
Chcete-li dálková světla vypnout, při-
táhněte znovu pákový ovládač k volan-
tu (2
.nearetovaná poloha).
Blikání dálkovými světly
Přitáhněte pákový ovládač k volantu (1
.
nearetovaná poloha) bez ohledu na po-
lohu prstence A. Na přístrojové desce se
rozsvítí kontrolka
1.Světla, směrová
Přestavte pákový ovládač na (aretova-
nou) polohu:
❒nahoru: zapne se pravé směrové
světlo;
❒dolů: zapne se levé směrové svět-
lo.
Na přístrojové desce se rozbliká kon-
trolka
Înebo ¥.
Směrová světla se vypnou samočinně,
jakmile uvedete vozidlo do jízdy v pří-
mém směru.
Pokud chcete signalizovat změnu jízd-
ního pruhu, přestavte levý pákový ovlá-
dač do nearetované polohy. Směrové
světlo na zvolené straně zabliká 3x a
pak samočinně zhasne.
A0E0064mobr. 51
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 70

71
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
71
ZA¤ÍZENÍ
“FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou přednastave-
nou dobu.
Aktivace
Zatáhněte za páku směrem k volantu
do dvou minut po vypnutí motoru..
Každým zatažením pákového ovládače
se rozsvícení světel prodlouží o 30 se-
kund, nejvýše však na 3,5 minut; po té-
to době se světla samočinně vypnout.
Každému zatáhnutí za pákový ovládač
odpovídá rozsvícení kontrolky
3na
přístrojové desce a zobrazení hlášení na
displeji (viz kapitolu “Kontrolky a hlá-
šení”).
Vypnutí
Zatažením páky k volantu na více než
dvě sekundy.
SNÍMAâ SAMOâINN¯CH
SVùTLOMETÒ
(svûtelný senzor)
(u příslušné verze vozidla)
Detekuje změnu světelných poměrů v
okolí vozidla v závislosti na nastavené
citlivosti na světlo: čím vyšší je citlivost,
tím méně venkovního světla je třeba pro
rozsvícení vnějších světel vozidla.
U některých verzí lze citlivost soumra-
kového snímače nastavovat v nastavo-
vacím menu (menu Setup) na displeji
(viz odstavec “Multifunkční konfiguro-
vatelný displej” v této kapitole).
Aktivace
Otočte prstencem A-obr. 51do polo-
hy
2A: rozsvítí se současně a automa-
ticky obrysová a potkávací světla na zá-
kladě intenzity vnějšího světla.
Rozsvítí-li světla samočinně a snímač vy-
šle signál k vypnutí, vypnou se nejdří-
ve potkávací a po několika sekundách
také obrysová světla.Vypnutí
Na požadavek snímače se vypnou pot-
kávací světla, a po několika sekundách
také obrysová. Snímač nedetekuje ml-
hu, proto za takových podmínek musí-
te světla rozsvítit ručně.
Signalizace závad
V případě závady soumrakového sní-
mače se u některých verzí rozsvítí kon-
trolka
1na přístrojové desce; u jiných
verzí se zobrazí hlášení na displeji (viz
kapitolu “Kontrolky a hlášení”).
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 71

72
BEZPEČNOST
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A
PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA A
OVLADAČE
NASTARTOVÁNÍ
MOTORU A
ŘÍZENÍ
72
Parkovací světla
Zapínají se při zhasnuté přístrojové des-
ce stiskem tlačítka C. Po stisknutí tla-
čítka systém vydá akustický signál a na
přístrojové desce se rozsvítí kontrolka
3.
Vypnou se opětným stiskem tlačítka.
Se zapnutým parkovacími světly zatla-
čením levého pákového ovládače svět-
lometů dolů nebo nahoru je možné zvo-
lit stranu (pravou nebo levou) vozidla,
na které mají zůstat světla rozsvícená.
V tomto případě zůstane na přístrojové
desce svítit kontrolka
3.
Je-li levý pákový ovládač v prostřední po-
loze, rozsvítí se všechna čtyři parkova-
cí světla a osvětlení registrační značky
vozidla
TLAâÍTKA NA PALUBNÍ
DESCE obr. 52
Přední mlhové světlomety
(jsou-li součástí výbavy)
Zapínají se, pokud jsou rozsvícená obry-
sová světla, tlačítkem A. Na přístrojové
desce se rozsvítí kontrolka
5. Opětov-
ným stiskem nebo vypnutím obrysových
světel se mlhová světla vypnou.
Svítilna do mlhy, zpětná
Rozsvítí se se zapnutými potkávacími
nebo předními mlhovými světly stiskem
tlačítka B. Na přístrojové desce se roz-
svítí kontrolka
4. Zpětná mlhová svíti-
la se vypne opětovným stiskem tlačítka,
vypnutím potkávacích nebo mlhových
světel nebo vypnutím motoru.
A0E0061mobr. 52
Nouzová světla
Zapínají se spínačem A-obr. 53.
Jakmile se světla rozsvítí, spínač se roz-
bliká a na přístrojové desce se rozsvítí
kontrolky
Îa ¥.
Světla zhasnete opětovným stiskem spí-
nače A.
Používání výstražných
světel je upraveno Pra-
vidly silničního provozu, která
platí v zemi, v níž se právě na-
cházíte. Dodržujte předpisy
platné v dané zemi.
POZOR
A0E0100mobr. 53
046-082 Alfa 159 CZ 24-04-2009 9:05 Pagina 72
