Alfa Romeo 166 2006 Notice d'entretien (in French)

180
FEU DE STOP
SUPPLEMENTAIRE (3èmeSTOP)
Pour remplacer les ampoules (Type A,
Puissance 2,3W):
– Enlever les bouchons en caoutchouc
(A-fig. 63).– Dévisser le deux vis fixant le groupe op-
tique (B-fig. 64) et l’enlever en déga-
geant les deux agrafes (C).
– Débrancher le connecteur (D-fig. 64)
du groupe optique.
– Dévisser les deux vis (E-fig. 65) et
séparer le groupe optique du couvercle.– Dévisser les quatre vis (F-fig. 66)
fixant le transparent.
– Enlever le transparent (G-fig. 67) et
remplacer l’ampoule concernée.
– Remonter le transparent en le bloquant
avec les vis (F-fig. 66).
– Remonter le couvercle sur le groupe op-
tique et le fixer avec les vis (E-fig. 65).
– Rebrancher le connecteur (D-fig. 64).
– Remettre correctement le groupe en pla-
çant d’abord les deux agrafes (C-fig. 64)
et en vissant ensuite les vis de fixation.
– Remonter les bouchons en caoutchouc
(A-fig. 63).
485PGSm488PGSm
fig. 64 fig. 66 fig. 67
484PGSm
fig. 63
486PGSm
fig. 65
487PGSm

181
EXTINCTION D’UN
ECLAIREUR INTERIEUR
PLAFONNIER AVANT
Pour remplacer les ampoules (Type B,
Puissance 10W halogène):
– Sortir le plafonnier (A-fig. 68) en fai-
sant levier au point indiqué.
– Enlever l’écran (B-fig. 69) en le dé-
gagent d’abord de la dent (C) sur le côté
droit et puis des deux retenues sur le côté
gauche.
– Enlever et remplacer l’ampoule concer-
née (D-fig. 70) (de type cylindrique à
baïonnette) en la poussant légèrement et
en la tournant dans sens contraire des ai-
guilles.Pendant le remontage du
plafonnier, s’assurer que
les fils électriques soient
placés correctement et qu’ils n’in-
terfèrent pas le long des bords du
plafonnier ou avec les agrafes de
blocage.
– Remonter l’écran (B-fig. 69) en pla-
çant d’abord le côté gauche sous les deux
retenues et en appuyant ensuite sur le côté
droit jusqu’à accrocher la dent (C-fig. 69)
– Remonter le plafonnier en introduisant
d’abord la partie avant et appuyant ensuite
sur la partie arrière jusqu’à l’emboîter dans
son siège.
P4C00057631PGSmP4C00057632PGSm
fig. 69 fig. 68 fig. 70
633PGSm

182
– Enlever et remplacer l’ampoule (B-
fig. 72) (de type cylindrique à baïonnette)
en la poussant légèrement et en la tournant
dans sens contraire des aiguilles.
– Remonter le plafonnier en accrochant
d’abord l’ailette (C-fig. 72) et en pous-
sant ensuite sur l’autre côté jusqu’à en-
tendre le déclic de l’agrafe (D-fig. 72).PLAFONNIER DE COURTOISIE
Pour remplacer l’ampoule (Type C, Puis-
sance 5W):
– Sortir le plafonnier (A-fig. 73) en fai-
sant levier au point indiqué.
PLAFONNIERS ARRIERE
Pour remplacer les ampoules (Type B,
Puissance 5W):
– Sortir le plafonnier (A-fig. 71) en fai-
sant levier dans le point indiqué par la
flèche.
fig. 73fig. 71
492PGSm494PGSm493PGSm
fig. 72

183

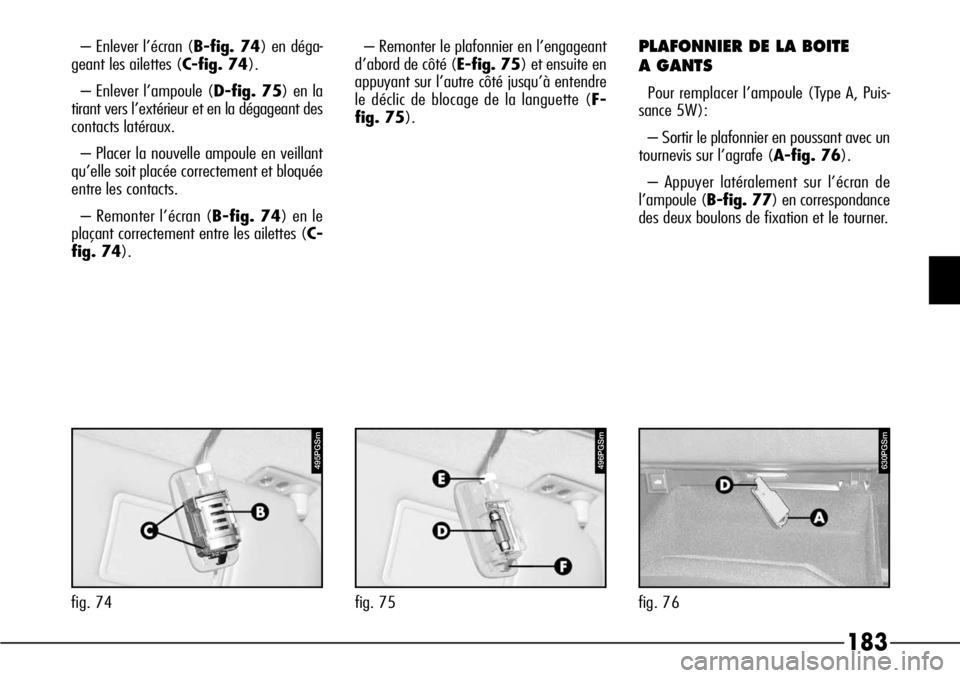

PLAFONNIER DE LA BOITE
A GANTS
Pour remplacer l’ampoule (Type A, Puis-
sance 5W):
– Sortir le plafonnier en poussant avec un
tournevis sur l’agrafe (A-fig. 76).
– Appuyer latéralement sur l’écran de
l’ampoule (B-fig. 77) en correspondance
des deux boulons de fixation et le tourner. – Enlever l’écran (B-fig. 74) en déga-
geant les ailettes (C-fig. 74).
– Enlever l’ampoule (D-fig. 75) en la
tirant vers l’extérieur et en la dégageant des
contacts latéraux.
– Placer la nouvelle ampoule en veillant
qu’elle soit placée correctement et bloquée
entre les contacts.
– Remonter l’écran (B-fig. 74) en le
plaçant correctement entre les ailettes (C-
fig. 74).– Remonter le plafonnier en l’engageant
d’abord de côté (E-fig. 75) et ensuite en
appuyant sur l’autre côté jusqu’à entendre
le déclic de blocage de la languette (F-
fig. 75).
P4C00057495PGSm
fig. 74
496PGSm
fig. 75
630PGSm
fig. 76

184

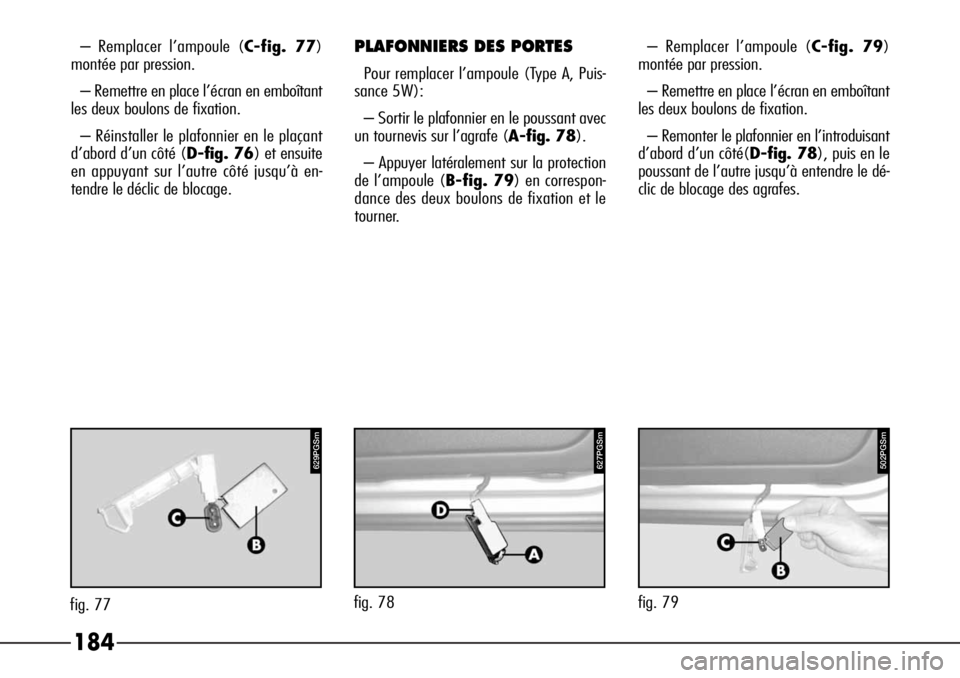

– Remplacer l’ampoule (C-fig. 77)
montée par pression.
– Remettre en place l’écran en emboîtant
les deux boulons de fixation.
– Réinstaller le plafonnier en le plaçant
d’abord d’un côté (D-fig. 76) et ensuite
en appuyant sur l’autre côté jusqu’à en-
tendre le déclic de blocage.PLAFONNIERS DES PORTES
Pour remplacer l’ampoule (Type A, Puis-
sance 5W):
– Sortir le plafonnier en le poussant avec
un tournevis sur l’agrafe (A-fig. 78).
– Appuyer latéralement sur la protection
de l’ampoule (B-fig. 79) en correspon-
dance des deux boulons de fixation et le
tourner.– Remplacer l’ampoule (C-fig. 79)
montée par pression.
– Remettre en place l’écran en emboîtant
les deux boulons de fixation.
– Remonter le plafonnier en l’introduisant
d’abord d’un côté(D-fig. 78), puis en le
poussant de l’autre jusqu’à entendre le dé-
clic de blocage des agrafes.
628PGS
fig. 79
629PGSm
fig. 77
502PGSm627PGSm
fig. 78

185

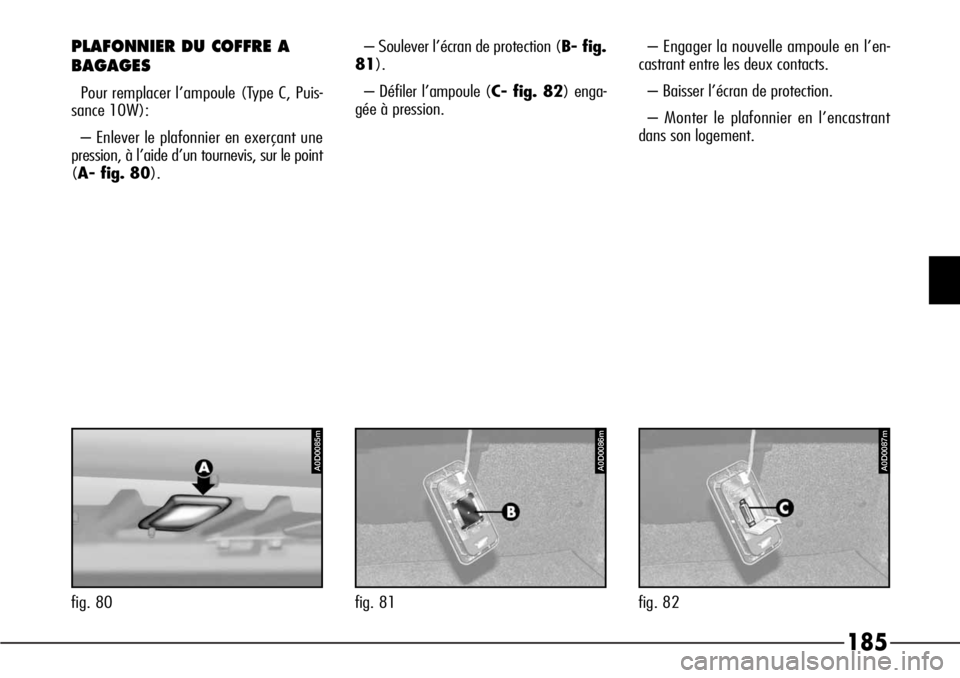

PLAFONNIER DU COFFRE A
BAGAGES
Pour remplacer l’ampoule (Type C, Puis-
sance 10W):
– Enlever le plafonnier en exerçant une
pression, à l’aide d’un tournevis, sur le point
(A- fig. 80).– Soulever l’écran de protection (B- fig.
81).
– Défiler l’ampoule (C- fig. 82) enga-
gée à pression.– Engager la nouvelle ampoule en l’en-
castrant entre les deux contacts.
– Baisser l’écran de protection.
– Monter le plafonnier en l’encastrant
dans son logement.
A0D0085m
fig. 80
A0D0086m
fig. 81
A0D0087m
fig. 82

186 GRILLAGE D’UN
FUSIBLE OU D’UN
RELAIS
GENERALITES(fig. 83)
Lorsqu’un dispositif électrique ne fonc-
tionne plus, vérifier le bon état du fusible de
protection.
A- Fusible efficace
B- Fusible au filament grillé.
Sortir le fusible à remplacer en utilisant la
pincette (C), placée sur le boîtier.
Remplacer le fusible grillé par un autre
ayant le même ampèrage (même couleur).Avant de remplacer un
fusible, vérifier d’avoir
enlevé la clé du dispositif
de démarrage et d’avoir éteint
et/ou débranché tous les utilisa-
teurs.
Ne jamais remplacer un
fusible grillé avec du ma-
tériel différent d’un fu-
sible efficace.
Ne jamais remplacer un
fusible par un autre d’un
ampèrage supérieur, DANGER
D’INCENDIE!
ATTENTION
3290CAm
fig. 83
Si le fusible se grille à
nouveau, s’adresser aux
Services Agréés Alfa Romeo. Pour
repérer les services protégés par
les fusibles, consulter les tableaux
aux pages suivantes.
ATTENTION

187
FUSIBLES ET RELAIS DANS
LE BOITIER PORTE-FUSIBLES

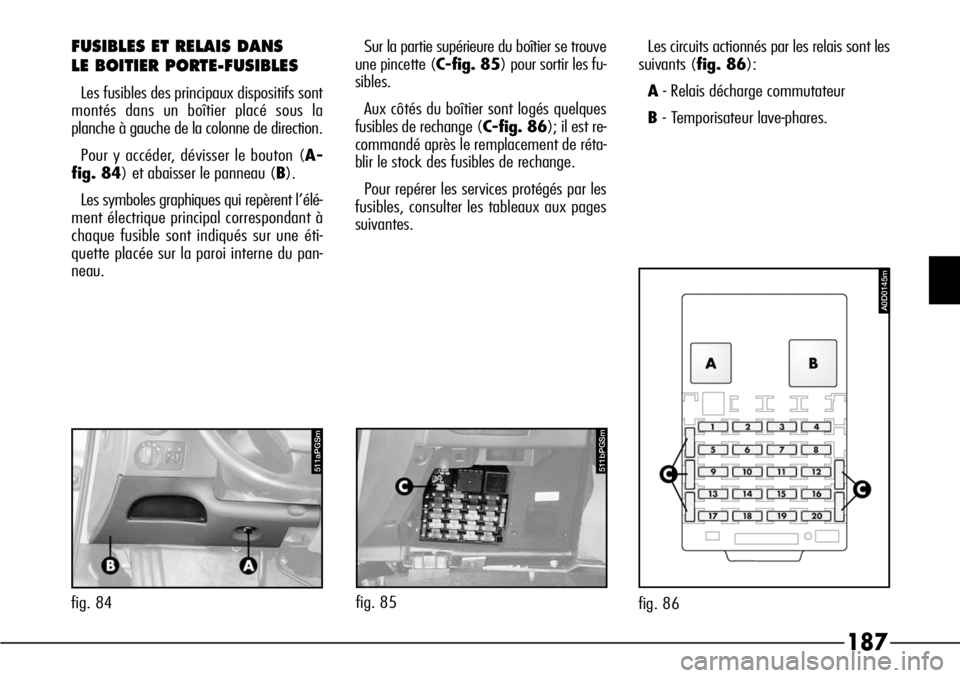

Les fusibles des principaux dispositifs sont
montés dans un boîtier placé sous la
planche à gauche de la colonne de direction.
Pour y accéder, dévisser le bouton (A-
fig. 84) et abaisser le panneau (B).
Les symboles graphiques qui repèrent l’élé-
ment électrique principal correspondant à
chaque fusible sont indiqués sur une éti-
quette placée sur la paroi interne du pan-
neau.Sur la partie supérieure du boîtier se trouve
une pincette (C-fig. 85) pour sortir les fu-
sibles.
Aux côtés du boîtier sont logés quelques
fusibles de rechange (C-fig. 86); il est re-
commandé après le remplacement de réta-
blir le stock des fusibles de rechange.
Pour repérer les services protégés par les
fusibles, consulter les tableaux aux pages
suivantes.Les circuits actionnés par les relais sont les
suivants (fig. 86):
A- Relais décharge commutateur
B- Temporisateur lave-phares.
511bPGSm
fig. 85
511aPGSm
fig. 84
A0D0145m
fig. 86

188
FUSIBLES ET RELAIS DANS LE
COMPARTIMENT MOTEUR

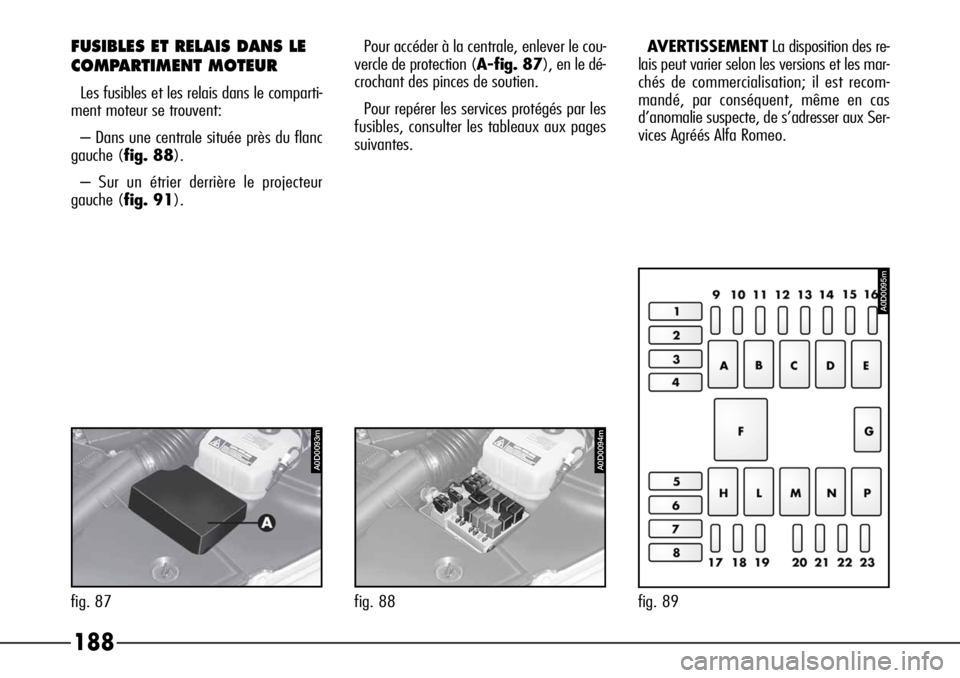

Les fusibles et les relais dans le comparti-
ment moteur se trouvent:
– Dans une centrale située près du flanc
gauche (fig. 88).
– Sur un étrier derrière le projecteur
gauche (fig. 91).Pour accéder à la centrale, enlever le cou-
vercle de protection (A-fig. 87), en le dé-
crochant des pinces de soutien.
Pour repérer les services protégés par les
fusibles, consulter les tableaux aux pages
suivantes.AVERTISSEMENTLa disposition des re-
lais peut varier selon les versions et les mar-
chés de commercialisation; il est recom-
mandé, par conséquent, même en cas
d’anomalie suspecte, de s’adresser aux Ser-
vices Agréés Alfa Romeo.
A0D0093m
fig. 87
A0D0094m
fig. 88 fig. 89
A0D0095m

Les circuits actionnés par les relais sont les
suivants (fig. 89):
A- Relais feux de croisement
B- Relais électrovanne du climatiseur
C- Relais alarmes sonores
D- Relais feux antibrouillard
F- Versions essence (mono-vanne): relais
électrovanne refroidissement moteur (vi-
tesse élevée)
Versions JTD (bi-vanne): relais électrovanne
refroidissement moteur (vitesse élevée)
G- Relais compresseur climatiseur
H- Versions essence: relais électrovanne
refroidissement moteur (vitesse faible)
Versions JTD (bi-vanne): relais électrovanne
refroidissement moteur (vitesse élevée)L- Relais pompe carburant
M- Relais principal injection électronique
N- Relais contacteur
P- Relais réchauffeur filtre gazole (ver-
sions JTD)
Versions JTD (bi-vanne): relais électrovanne
refroidissement moteur (vitesse faible)

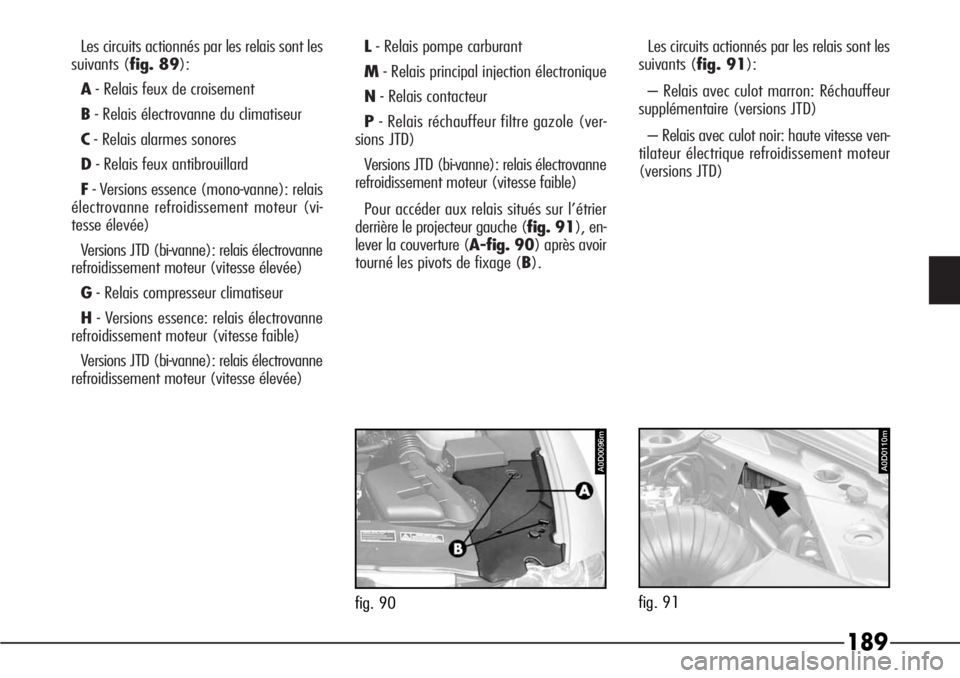

Pour accéder aux relais situés sur l’étrier
derrière le projecteur gauche (fig. 91), en-
lever la couverture (A-fig. 90) après avoir
tourné les pivots de fixage (B).Les circuits actionnés par les relais sont les
suivants (fig. 91):
– Relais avec culot marron: Réchauffeur
supplémentaire (versions JTD)
– Relais avec culot noir: haute vitesse ven-
tilateur électrique refroidissement moteur
(versions JTD)
189
A0D0096m
fig. 90
A0D0110m
fig. 91
