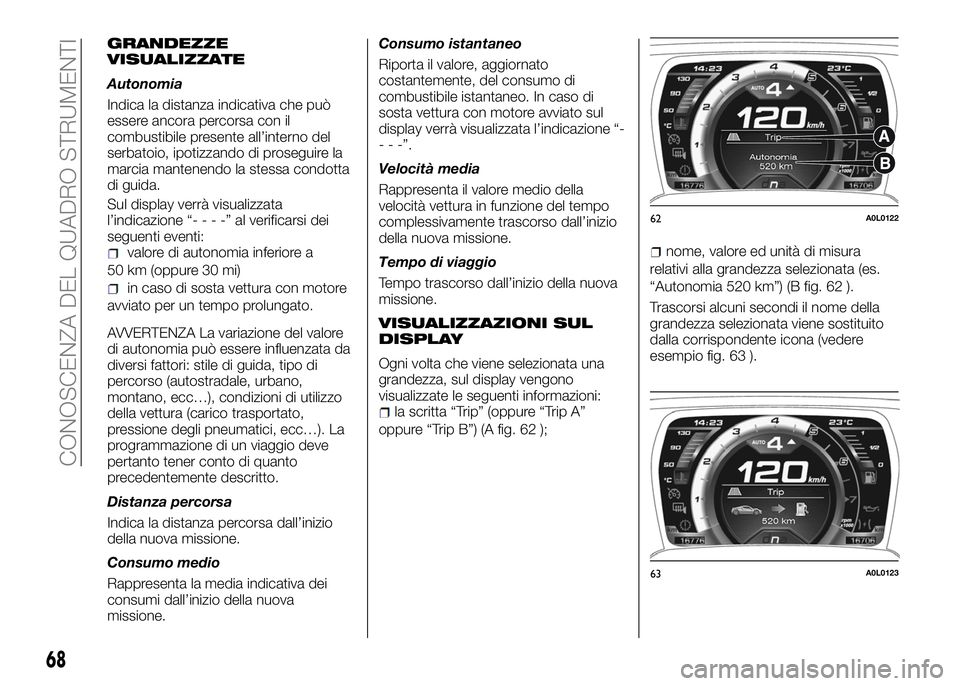

GRANDEZZE
VISUALIZZATE
Autonomia
Indica la distanza indicativa che può
essere ancora percorsa con il
combustibile presente all’interno del
serbatoio, ipotizzando di proseguire la
marcia mantenendo la stessa condotta
di guida.
Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei
seguenti eventi:
valore di autonomia inferiore a
50 km (oppure 30 mi)
in caso di sosta vettura con motore
avviato per un tempo prolungato.
AVVERTENZA La variazione del valore
di autonomia può essere influenzata da
diversi fattori: stile di guida, tipo di
percorso (autostradale, urbano,
montano, ecc…), condizioni di utilizzo
della vettura (carico trasportato,
pressione degli pneumatici, ecc…). La
programmazione di un viaggio deve
pertanto tener conto di quanto
precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.Consumo istantaneo
Riporta il valore, aggiornato
costantemente, del consumo di
combustibile istantaneo. In caso di
sosta vettura con motore avviato sul
display verrà visualizzata l’indicazione “-
- - -”.
Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
VISUALIZZAZIONI SUL
DISPLAY
Ogni volta che viene selezionata una
grandezza, sul display vengono
visualizzate le seguenti informazioni:
la scritta “Trip” (oppure “Trip A”
oppure “Trip B”) (A fig. 62 );
nome, valore ed unità di misura
relativi alla grandezza selezionata (es.
“Autonomia 520 km”) (B fig. 62 ).
Trascorsi alcuni secondi il nome della
grandezza selezionata viene sostituito
dalla corrispondente icona (vedere
esempio fig. 63 ).
62A0L0122
63A0L0123
68
CONOSCENZA DEL QUADRO STRUMENTI
Page 72 of 190

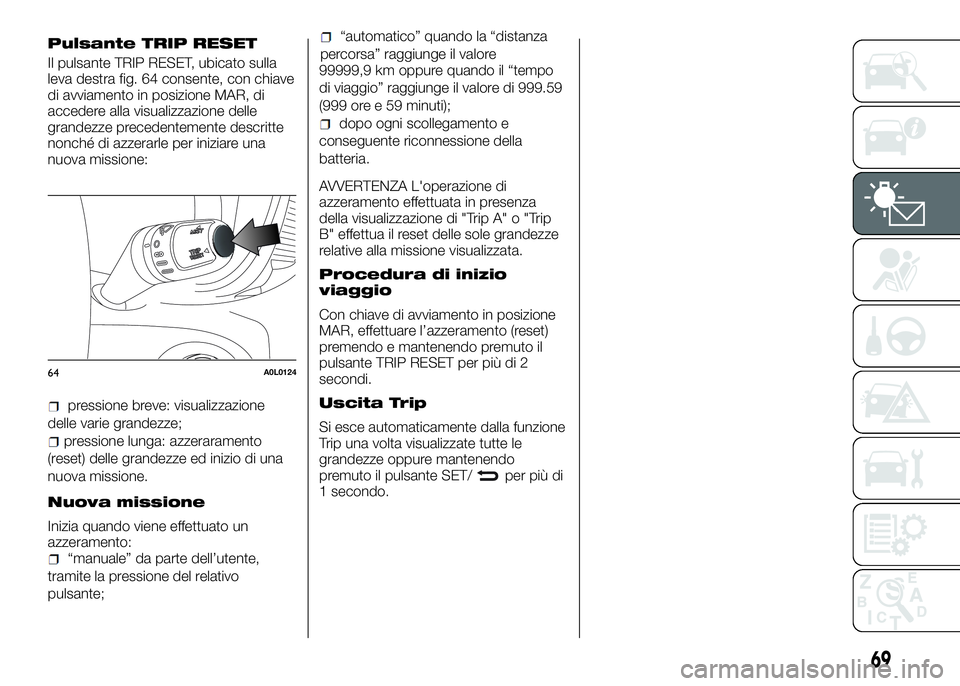

Pulsante TRIP RESET
Il pulsante TRIP RESET, ubicato sulla
leva destra fig. 64 consente, con chiave
di avviamento in posizione MAR, di
accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
pressione breve: visualizzazione
delle varie grandezze;
pressione lunga: azzeraramento
(reset) delle grandezze ed inizio di una
nuova missione.
Nuova missione
Inizia quando viene effettuato un
azzeramento:
“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
“automatico” quando la “distanza
percorsa” raggiunge il valore
99999,9 km oppure quando il “tempo
di viaggio” raggiunge il valore di 999.59
(999 ore e 59 minuti);
dopo ogni scollegamento e
conseguente riconnessione della
batteria.
AVVERTENZA L'operazione di
azzeramento effettuata in presenza
della visualizzazione di "Trip A" o "Trip
B" effettua il reset delle sole grandezze
relative alla missione visualizzata.
Procedura di inizio
viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto il
pulsante TRIP RESET per più di 2
secondi.
Uscita Trip
Si esce automaticamente dalla funzione
Trip una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsante SET/
per più di
1 secondo.
64A0L0124
69
Page 73 of 190
SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le
categorie. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
SPIE SU QUADRO STRUMENTI
Spie su quadro Cosa significa Cosa fare
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A MANO
INSERITO
Ruotando la chiave in posizione MAR, la spia si
accende ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni
nella vaschetta scende sotto il livello minimo, a
causa di una possibile perdita di liquido dal
circuito.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
Freno a mano inserito
La spia si accende con freno a mano inserito.
Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata.
70
CONOSCENZA DEL QUADRO STRUMENTI
Page 74 of 190
Spie su quadro Cosa significa Cosa fare
rossa
giallo ambra

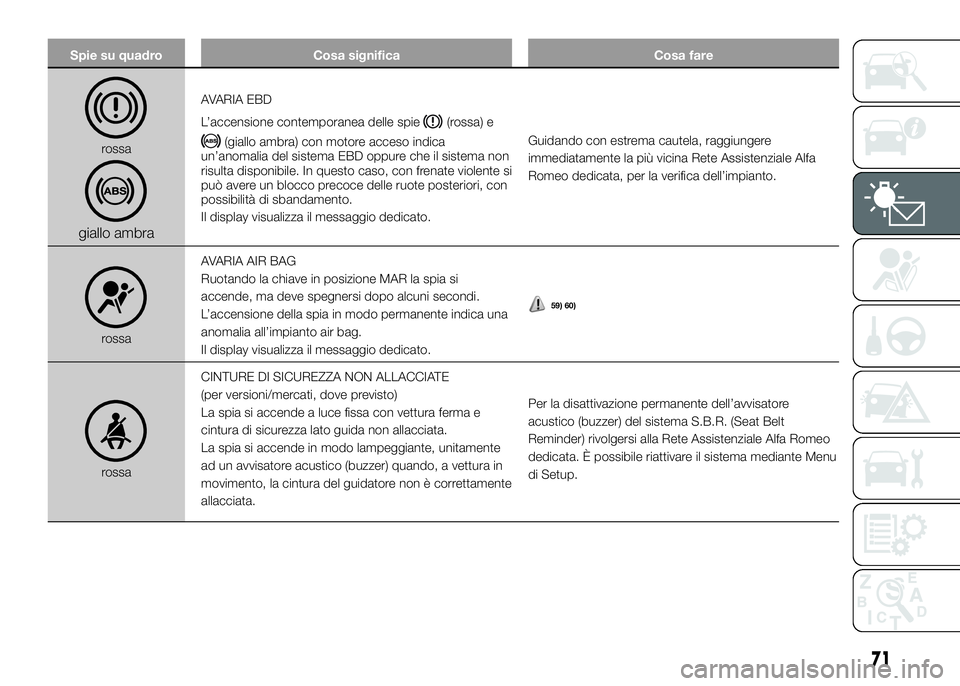

AVARIA EBD
L’accensione contemporanea delle spie
(rossa) e
(giallo ambra) con motore acceso indica
un’anomalia del sistema EBD oppure che il sistema non
risulta disponibile. In questo caso, con frenate violente si
può avere un blocco precoce delle ruote posteriori, con
possibilità di sbandamento.
Il display visualizza il messaggio dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Alfa
Romeo dedicata, per la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
L’accensione della spia in modo permanente indica una
anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
59) 60)
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma e
cintura di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante, unitamente
ad un avvisatore acustico (buzzer) quando, a vettura in
movimento, la cintura del guidatore non è correttamente
allacciata.Per la disattivazione permanente dell’avvisatore
acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata. È possibile riattivare il sistema mediante Menu
di Setup.
71
Page 75 of 190

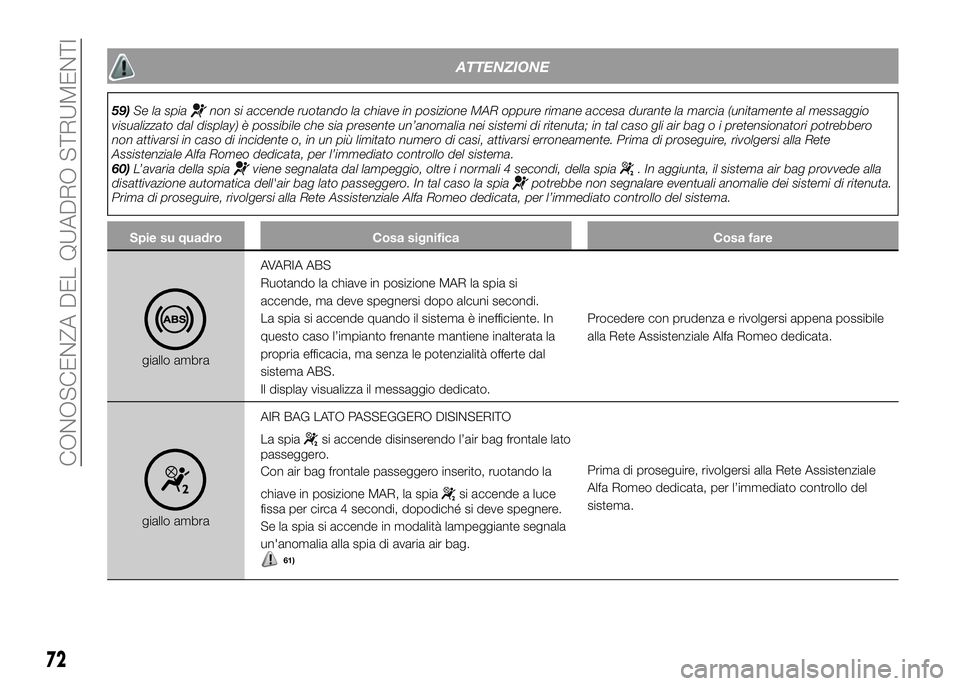

ATTENZIONE
59)Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia (unitamente al messaggio
visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag o i pretensionatori potrebbero
non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo dedicata, per l’immediato controllo del sistema.
60)L’avaria della spia
viene segnalata dal lampeggio, oltre i normali 4 secondi, della spia. In aggiunta, il sistema air bag provvede alla
disattivazione automatica dell'air bag lato passeggero. In tal caso la spiapotrebbe non segnalare eventuali anomalie dei sistemi di ritenuta.
Prima di proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo dedicata, per l’immediato controllo del sistema.
Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA ABS
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende quando il sistema è inefficiente. In
questo caso l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal
sistema ABS.
Il display visualizza il messaggio dedicato.Procedere con prudenza e rivolgersi appena possibile
alla Rete Assistenziale Alfa Romeo dedicata.
giallo ambraAIR BAG LATO PASSEGGERO DISINSERITO
La spia
si accende disinserendo l’air bag frontale lato
passeggero.
Con air bag frontale passeggero inserito, ruotando la
chiave in posizione MAR, la spia
si accende a luce
fissa per circa 4 secondi, dopodiché si deve spegnere.
Se la spia si accende in modalità lampeggiante segnala
un'anomalia alla spia di avaria air bag.
61)
Prima di proseguire, rivolgersi alla Rete Assistenziale
Alfa Romeo dedicata, per l’immediato controllo del
sistema.
72
CONOSCENZA DEL QUADRO STRUMENTI
Page 76 of 190
Spie su quadro Cosa significa Cosa fare

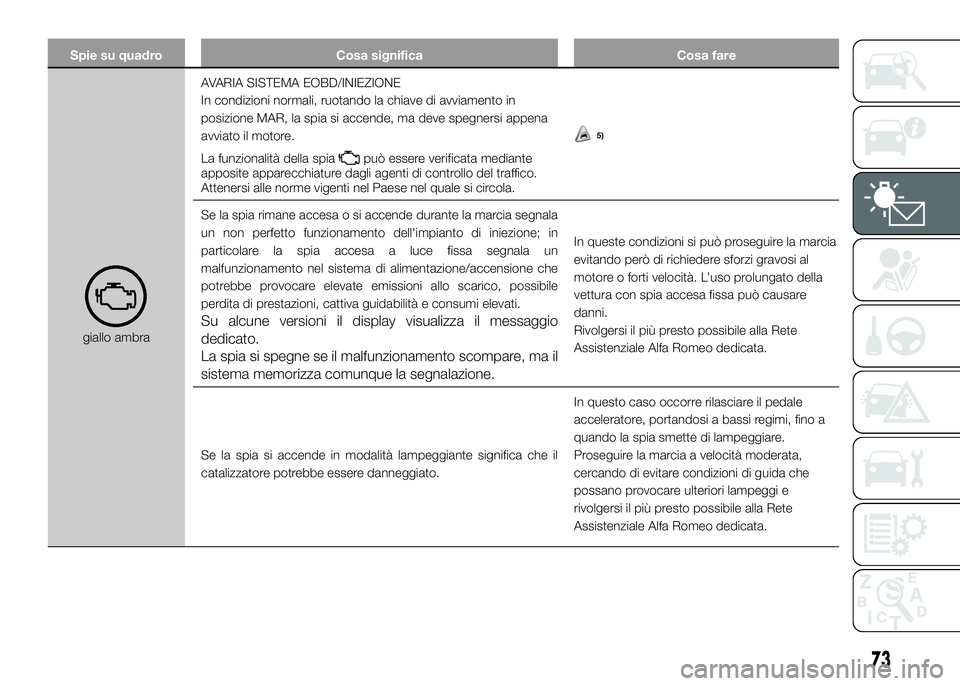

giallo ambraAVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi appena
avviato il motore.
La funzionalità della spia
può essere verificata mediante
apposite apparecchiature dagli agenti di controllo del traffico.
Attenersi alle norme vigenti nel Paese nel quale si circola.
5)
Se la spia rimane accesa o si accende durante la marcia segnala
un non perfetto funzionamento dell'impianto di iniezione; in
particolare la spia accesa a luce fissa segnala un
malfunzionamento nel sistema di alimentazione/accensione che
potrebbe provocare elevate emissioni allo scarico, possibile
perdita di prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio
dedicato.
La spia si spegne se il malfunzionamento scompare, ma il
sistema memorizza comunque la segnalazione.
In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al
motore o forti velocità. L’uso prolungato della
vettura con spia accesa fissa può causare
danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo dedicata.
Se la spia si accende in modalità lampeggiante significa che il
catalizzatore potrebbe essere danneggiato.In questo caso occorre rilasciare il pedale
acceleratore, portandosi a bassi regimi, fino a
quando la spia smette di lampeggiare.
Proseguire la marcia a velocità moderata,
cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e
rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo dedicata.
73
Page 77 of 190
Spie su quadro Cosa significa Cosa fare

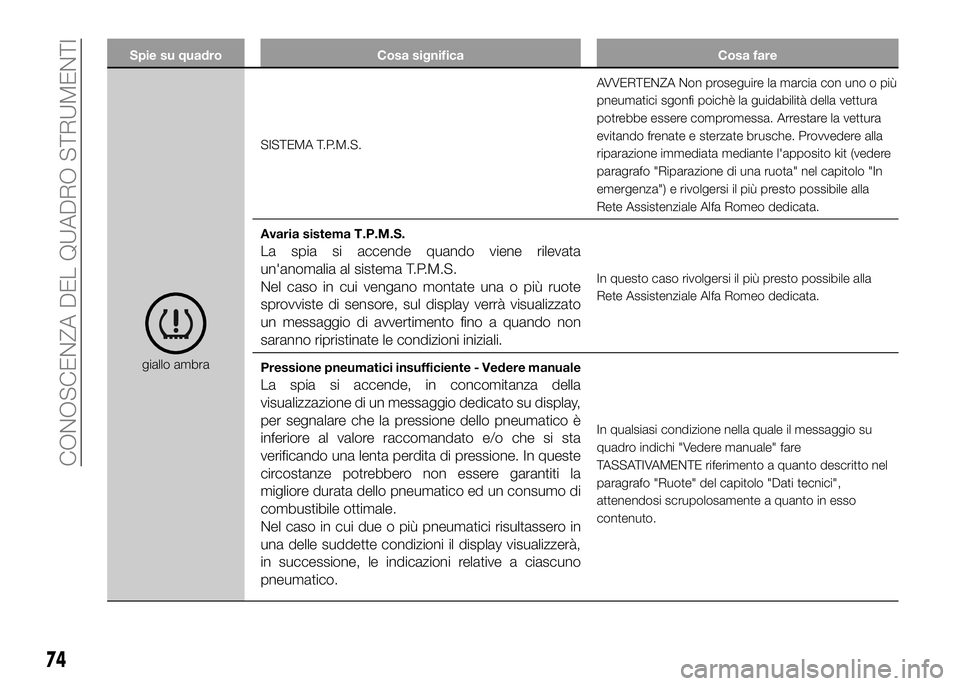

giallo ambraSISTEMA T.P.M.S.AVVERTENZA Non proseguire la marcia con uno o più
pneumatici sgonfi poichè la guidabilità della vettura
potrebbe essere compromessa. Arrestare la vettura
evitando frenate e sterzate brusche. Provvedere alla
riparazione immediata mediante l'apposito kit (vedere
paragrafo "Riparazione di una ruota" nel capitolo "In
emergenza") e rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata.
Avaria sistema T.P.M.S.
La spia si accende quando viene rilevata
un'anomalia al sistema T.P.M.S.
Nel caso in cui vengano montate una o più ruote
sprovviste di sensore, sul display verrà visualizzato
un messaggio di avvertimento fino a quando non
saranno ripristinate le condizioni iniziali.
In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo dedicata.
Pressione pneumatici insufficiente - Vedere manuale
La spia si accende, in concomitanza della
visualizzazione di un messaggio dedicato su display,
per segnalare che la pressione dello pneumatico è
inferiore al valore raccomandato e/o che si sta
verificando una lenta perdita di pressione. In queste
circostanze potrebbero non essere garantiti la
migliore durata dello pneumatico ed un consumo di
combustibile ottimale.
Nel caso in cui due o più pneumatici risultassero in
una delle suddette condizioni il display visualizzerà,
in successione, le indicazioni relative a ciascuno
pneumatico.
In qualsiasi condizione nella quale il messaggio su
quadro indichi "Vedere manuale" fare
TASSATIVAMENTE riferimento a quanto descritto nel
paragrafo "Ruote" del capitolo "Dati tecnici",
attenendosi scrupolosamente a quanto in esso
contenuto.
74
CONOSCENZA DEL QUADRO STRUMENTI
Page 78 of 190

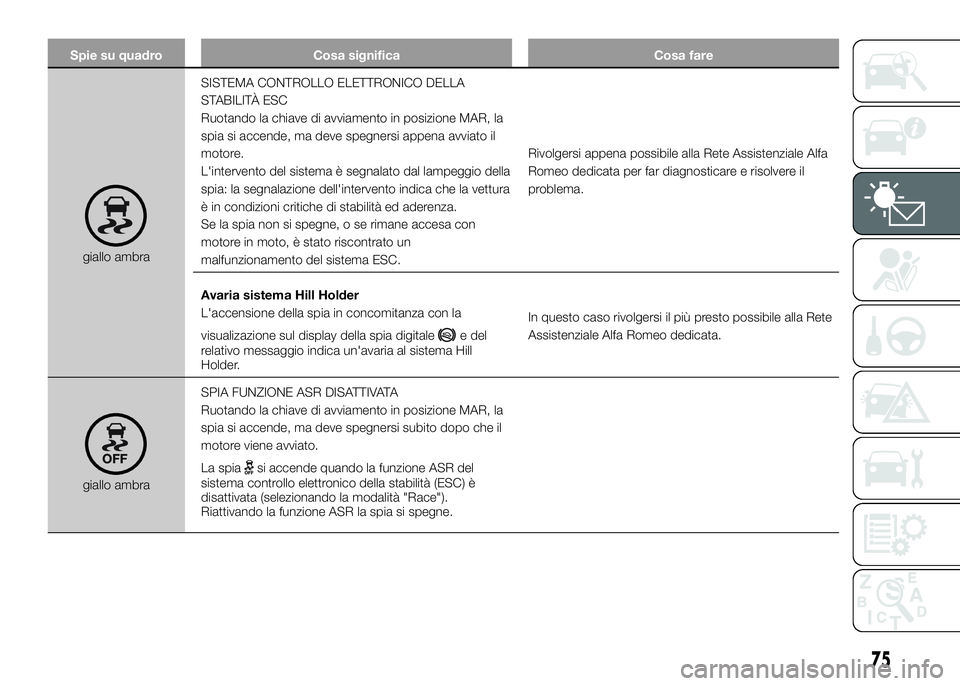

Spie su quadro Cosa significa Cosa fare
giallo ambraSISTEMA CONTROLLO ELETTRONICO DELLA
STABILITÀ ESC
Ruotando la chiave di avviamento in posizione MAR, la
spia si accende, ma deve spegnersi appena avviato il
motore.
L'intervento del sistema è segnalato dal lampeggio della
spia: la segnalazione dell'intervento indica che la vettura
è in condizioni critiche di stabilità ed aderenza.
Se la spia non si spegne, o se rimane accesa con
motore in moto, è stato riscontrato un
malfunzionamento del sistema ESC.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo dedicata per far diagnosticare e risolvere il
problema.
Avaria sistema Hill Holder
L'accensione della spia in concomitanza con la
visualizazione sul display della spia digitale
e del
relativo messaggio indica un'avaria al sistema Hill
Holder.In questo caso rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo dedicata.
giallo ambraSPIA FUNZIONE ASR DISATTIVATA
Ruotando la chiave di avviamento in posizione MAR, la
spia si accende, ma deve spegnersi subito dopo che il
motore viene avviato.
La spia
si accende quando la funzione ASR del
sistema controllo elettronico della stabilità (ESC) è
disattivata (selezionando la modalità "Race").
Riattivando la funzione ASR la spia si spegne.
75
Page 79 of 190

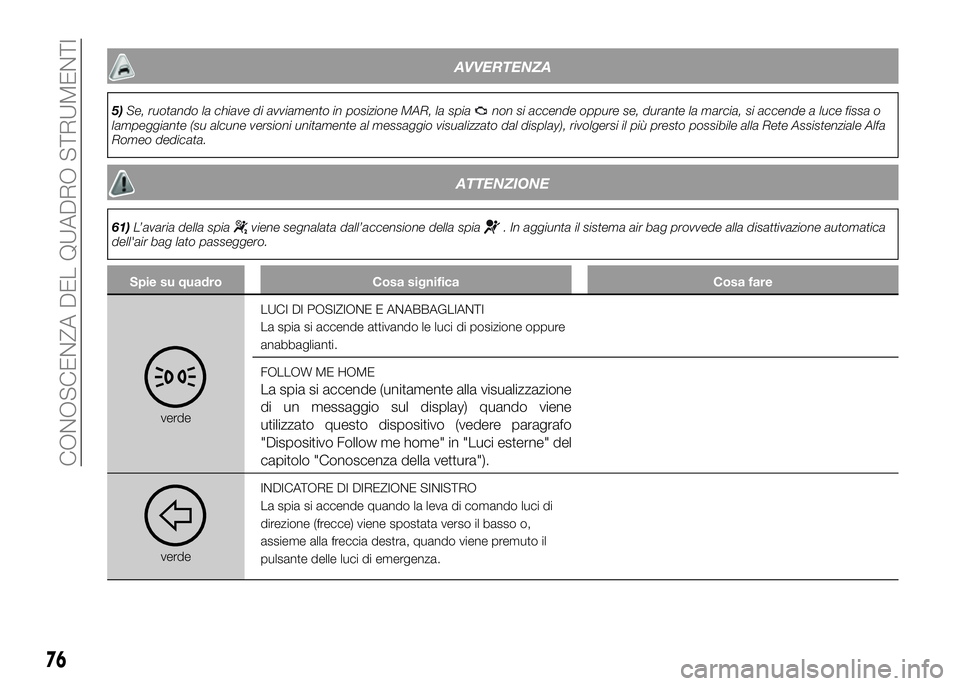

AVVERTENZA
5)Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo dedicata.
ATTENZIONE
61)L’avaria della spiaviene segnalata dall’accensione della spia. In aggiunta il sistema air bag provvede alla disattivazione automatica
dell'air bag lato passeggero.
Spie su quadro Cosa significa Cosa fare
verdeLUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure
anabbaglianti.
FOLLOW ME HOME
La spia si accende (unitamente alla visualizzazione
di un messaggio sul display) quando viene
utilizzato questo dispositivo (vedere paragrafo
"Dispositivo Follow me home" in "Luci esterne" del
capitolo "Conoscenza della vettura").
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di
direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il
pulsante delle luci di emergenza.
76
CONOSCENZA DEL QUADRO STRUMENTI
Page 80 of 190
Spie su quadro Cosa significa Cosa fare

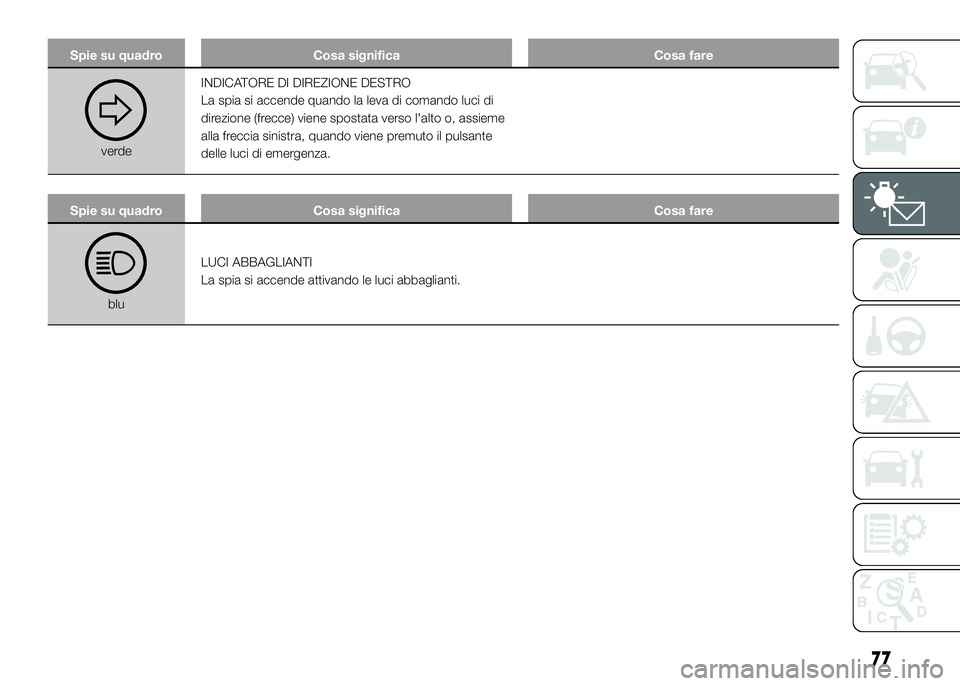

verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di
direzione (frecce) viene spostata verso l'alto o, assieme
alla freccia sinistra, quando viene premuto il pulsante
delle luci di emergenza.
Spie su quadro Cosa significa Cosa fare
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
77
