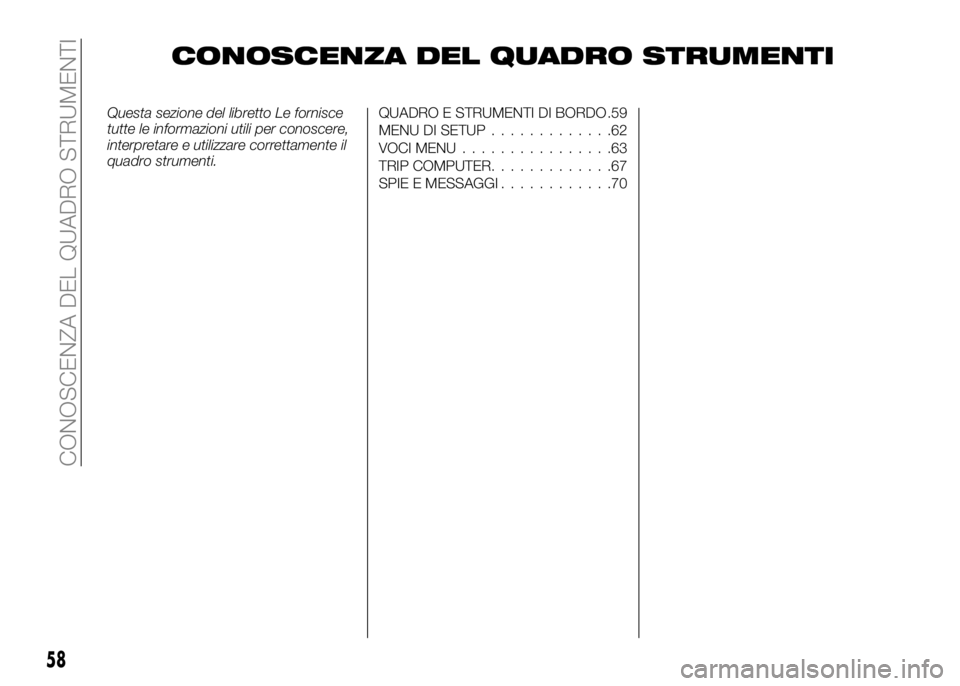

CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente il
quadro strumenti.QUADRO E STRUMENTI DI BORDO .59
MENU DI SETUP.............62
VOCI MENU................63
TRIP COMPUTER.............67
SPIE E MESSAGGI............70
58
CONOSCENZA DEL QUADRO STRUMENTI
Page 62 of 190

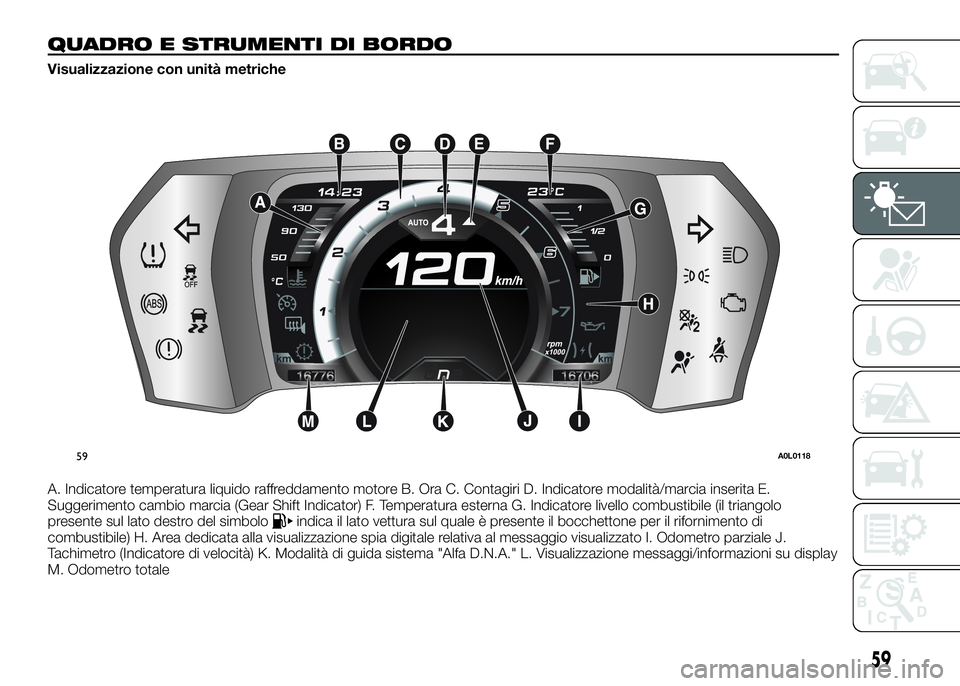

QUADRO E STRUMENTI DI BORDO
Visualizzazione con unità metriche
A. Indicatore temperatura liquido raffreddamento motore B. Ora C. Contagiri D. Indicatore modalità/marcia inserita E.
Suggerimento cambio marcia (Gear Shift Indicator) F. Temperatura esterna G. Indicatore livello combustibile (il triangolo
presente sul lato destro del simbolo
indica il lato vettura sul quale è presente il bocchettone per il rifornimento di
combustibile) H. Area dedicata alla visualizzazione spia digitale relativa al messaggio visualizzato I. Odometro parziale J.
Tachimetro (Indicatore di velocità) K. Modalità di guida sistema "Alfa D.N.A." L. Visualizzazione messaggi/informazioni su display
M. Odometro totale
59A0L0118
59
Page 63 of 190

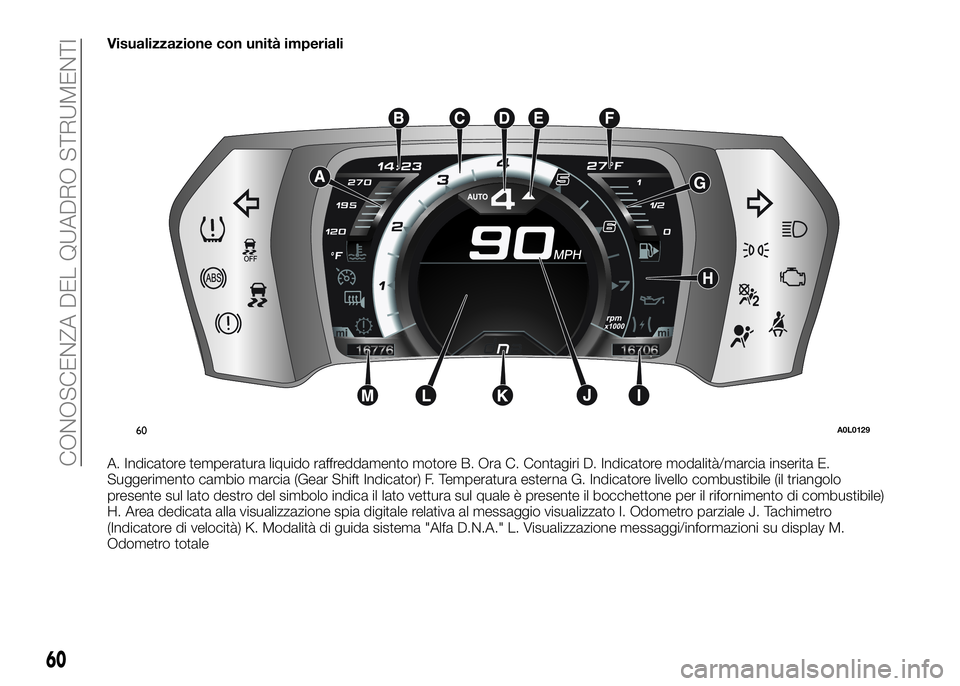

Visualizzazione con unità imperiali
A. Indicatore temperatura liquido raffreddamento motore B. Ora C. Contagiri D. Indicatore modalità/marcia inserita E.
Suggerimento cambio marcia (Gear Shift Indicator) F. Temperatura esterna G. Indicatore livello combustibile (il triangolo
presente sul lato destro del simbolo indica il lato vettura sul quale è presente il bocchettone per il rifornimento di combustibile)
H. Area dedicata alla visualizzazione spia digitale relativa al messaggio visualizzato I. Odometro parziale J. Tachimetro
(Indicatore di velocità) K. Modalità di guida sistema "Alfa D.N.A." L. Visualizzazione messaggi/informazioni su display M.
Odometro totale
60A0L0129
60
CONOSCENZA DEL QUADRO STRUMENTI
Page 64 of 190

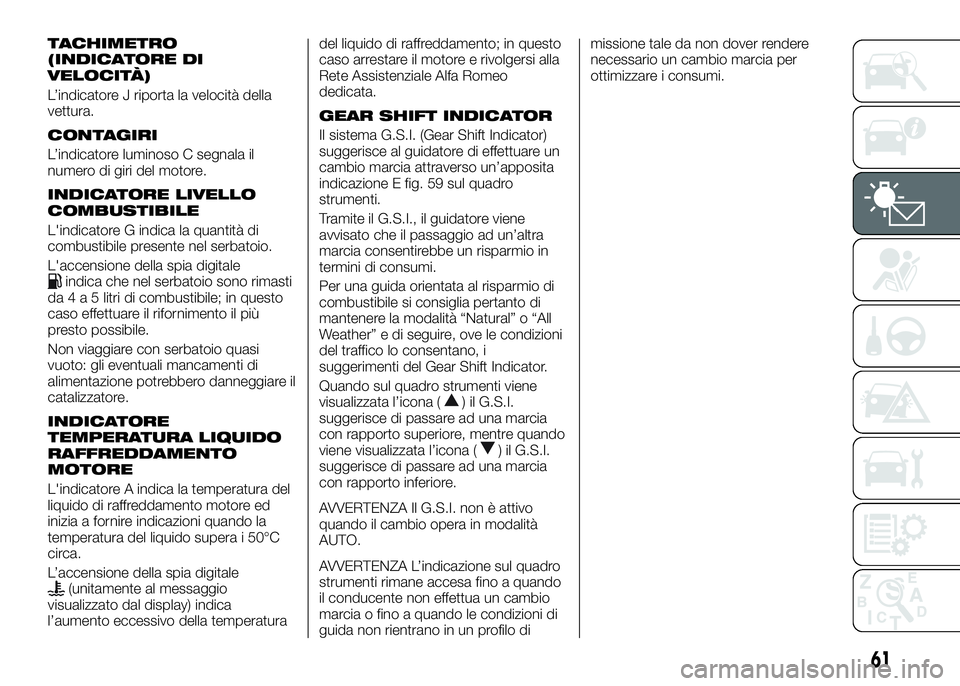

TACHIMETRO
(INDICATORE DI
VELOCITÀ)
L’indicatore J riporta la velocità della
vettura.
CONTAGIRI
L’indicatore luminoso C segnala il
numero di giri del motore.
INDICATORE LIVELLO
COMBUSTIBILE
L'indicatore G indica la quantità di
combustibile presente nel serbatoio.
L'accensione della spia digitale
indica che nel serbatoio sono rimasti
da4a5litri di combustibile; in questo
caso effettuare il rifornimento il più
presto possibile.
Non viaggiare con serbatoio quasi
vuoto: gli eventuali mancamenti di
alimentazione potrebbero danneggiare il
catalizzatore.
INDICATORE
TEMPERATURA LIQUIDO
RAFFREDDAMENTO
MOTORE
L'indicatore A indica la temperatura del
liquido di raffreddamento motore ed
inizia a fornire indicazioni quando la
temperatura del liquido supera i 50°C
circa.
L’accensione della spia digitale
(unitamente al messaggio
visualizzato dal display) indica
l’aumento eccessivo della temperaturadel liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla
Rete Assistenziale Alfa Romeo
dedicata.
GEAR SHIFT INDICATOR
Il sistema G.S.I. (Gear Shift Indicator)
suggerisce al guidatore di effettuare un
cambio marcia attraverso un’apposita
indicazione E fig. 59 sul quadro
strumenti.
Tramite il G.S.I., il guidatore viene
avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio in
termini di consumi.
Per una guida orientata al risparmio di
combustibile si consiglia pertanto di
mantenere la modalità “Natural” o “All
Weather” e di seguire, ove le condizioni
del traffico lo consentano, i
suggerimenti del Gear Shift Indicator.
Quando sul quadro strumenti viene
visualizzata l’icona (
) il G.S.I.
suggerisce di passare ad una marcia
con rapporto superiore, mentre quando
viene visualizzata l’icona (
) il G.S.I.
suggerisce di passare ad una marcia
con rapporto inferiore.
AVVERTENZA Il G.S.I. non è attivo
quando il cambio opera in modalità
AUTO.
AVVERTENZA L’indicazione sul quadro
strumenti rimane accesa fino a quando
il conducente non effettua un cambio
marcia o fino a quando le condizioni di
guida non rientrano in un profilo dimissione tale da non dover rendere
necessario un cambio marcia per
ottimizzare i consumi.
61
Page 65 of 190

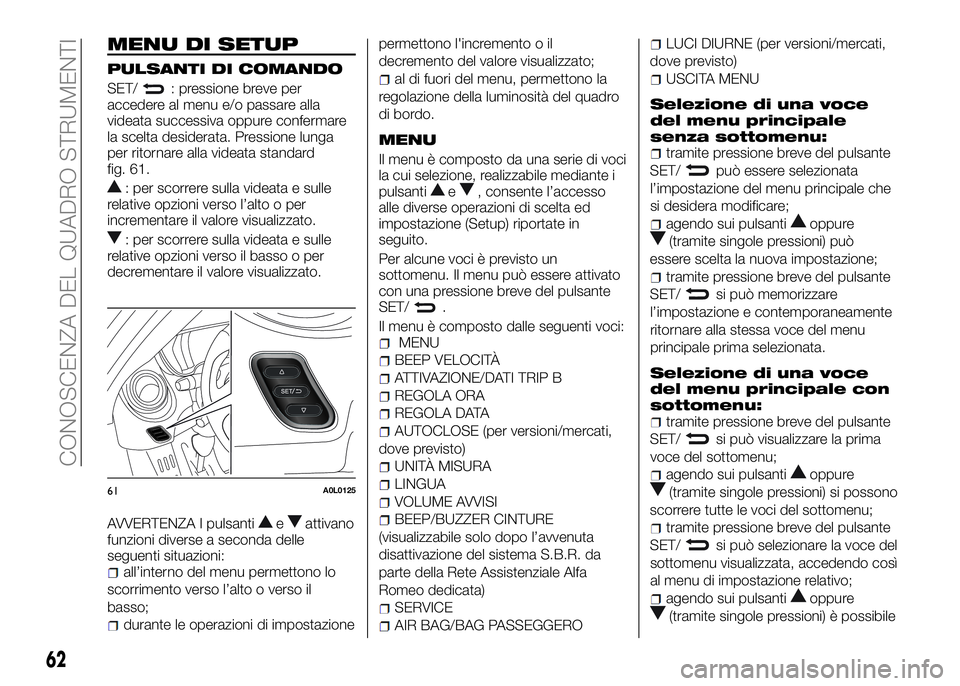

MENU DI SETUP
PULSANTI DI COMANDO
SET/: pressione breve per
accedere al menu e/o passare alla
videata successiva oppure confermare
la scelta desiderata. Pressione lunga
per ritornare alla videata standard
fig. 61.
: per scorrere sulla videata e sulle
relative opzioni verso l’alto o per
incrementare il valore visualizzato.
: per scorrere sulla videata e sulle
relative opzioni verso il basso o per
decrementare il valore visualizzato.
AVVERTENZA I pulsanti
eattivano
funzioni diverse a seconda delle
seguenti situazioni:
all’interno del menu permettono lo
scorrimento verso l’alto o verso il
basso;
durante le operazioni di impostazionepermettono l'incremento o il
decremento del valore visualizzato;
al di fuori del menu, permettono la
regolazione della luminosità del quadro
di bordo.
MENU
Il menu è composto da una serie di voci
la cui selezione, realizzabile mediante i
pulsanti
e, consente l’accesso
alle diverse operazioni di scelta ed
impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un
sottomenu. Il menu può essere attivato
con una pressione breve del pulsante
SET/
.
Il menu è composto dalle seguenti voci:
MENU
BEEP VELOCITÀ
ATTIVAZIONE/DATI TRIP B
REGOLA ORA
REGOLA DATA
AUTOCLOSE (per versioni/mercati,
dove previsto)
UNITÀ MISURA
LINGUA
VOLUME AVVISI
BEEP/BUZZER CINTURE
(visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da
parte della Rete Assistenziale Alfa
Romeo dedicata)
SERVICE
AIR BAG/BAG PASSEGGERO
LUCI DIURNE (per versioni/mercati,
dove previsto)
USCITA MENU
Selezione di una voce
del menu principale
senza sottomenu:
tramite pressione breve del pulsante
SET/
può essere selezionata
l’impostazione del menu principale che
si desidera modificare;
agendo sui pulsantioppure
(tramite singole pressioni) può
essere scelta la nuova impostazione;
tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del menu
principale prima selezionata.
Selezione di una voce
del menu principale con
sottomenu:
tramite pressione breve del pulsante
SET/
si può visualizzare la prima
voce del sottomenu;
agendo sui pulsantioppure
(tramite singole pressioni) si possono
scorrere tutte le voci del sottomenu;
tramite pressione breve del pulsante
SET/
si può selezionare la voce del
sottomenu visualizzata, accedendo così
al menu di impostazione relativo;
agendo sui pulsantioppure
(tramite singole pressioni) è possibile
61A0L0125
62
CONOSCENZA DEL QUADRO STRUMENTI

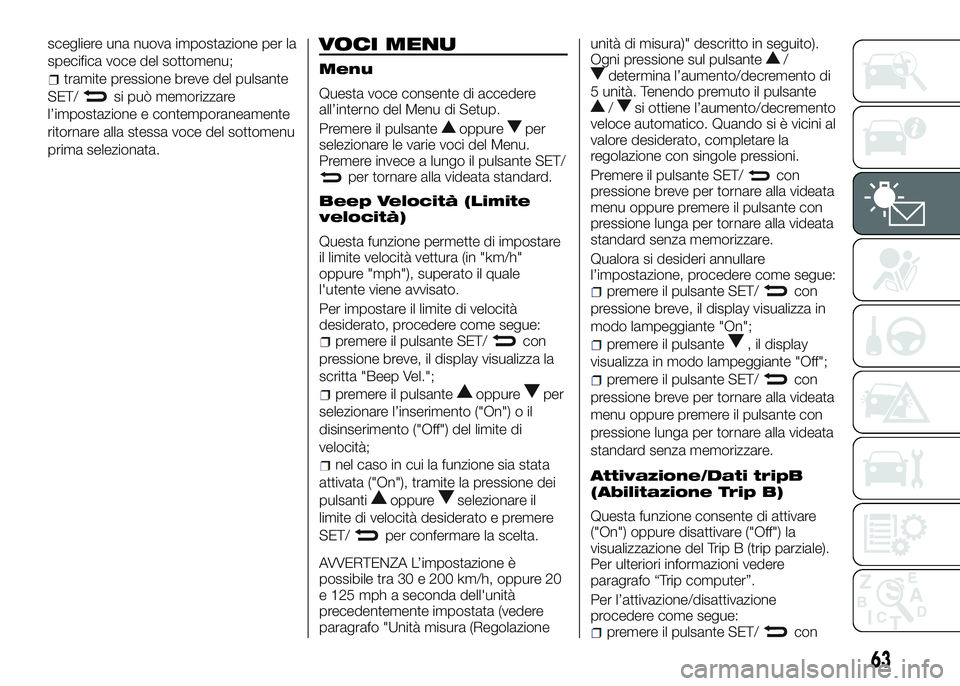

Page 66 of 190
scegliere una nuova impostazione per la
specifica voce del sottomenu;
tramite pressione breve del pulsante
SET/
si può memorizzare
l’impostazione e contemporaneamente
ritornare alla stessa voce del sottomenu
prima selezionata.
VOCI MENU
Menu
Questa voce consente di accedere
all’interno del Menu di Setup.
Premere il pulsante
oppureper
selezionare le varie voci del Menu.
Premere invece a lungo il pulsante SET/
per tornare alla videata standard.
Beep Velocità (Limite
velocità)
Questa funzione permette di impostare
il limite velocità vettura (in "km/h"
oppure "mph"), superato il quale
l'utente viene avvisato.
Per impostare il limite di velocità
desiderato, procedere come segue:
premere il pulsante SET/con
pressione breve, il display visualizza la
scritta "Beep Vel.";
premere il pulsanteoppureper
selezionare l’inserimento ("On") o il
disinserimento ("Off") del limite di
velocità;
nel caso in cui la funzione sia stata
attivata ("On"), tramite la pressione dei
pulsanti
oppureselezionare il
limite di velocità desiderato e premere
SET/
per confermare la scelta.
AVVERTENZA L’impostazione è
possibile tra 30 e 200 km/h, oppure 20
e 125 mph a seconda dell'unità
precedentemente impostata (vedere
paragrafo "Unità misura (Regolazioneunità di misura)" descritto in seguito).
Ogni pressione sul pulsante
/determina l’aumento/decremento di
5 unità. Tenendo premuto il pulsante
/si ottiene l’aumento/decremento
veloce automatico. Quando si è vicini al
valore desiderato, completare la
regolazione con singole pressioni.
Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare
l’impostazione, procedere come segue:
premere il pulsante SET/con
pressione breve, il display visualizza in
modo lampeggiante "On";
premere il pulsante, il display
visualizza in modo lampeggiante "Off";
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Attivazione/Dati tripB
(Abilitazione Trip B)
Questa funzione consente di attivare
("On") oppure disattivare ("Off") la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo “Trip computer”.
Per l’attivazione/disattivazione
procedere come segue:
premere il pulsante SET/con
63

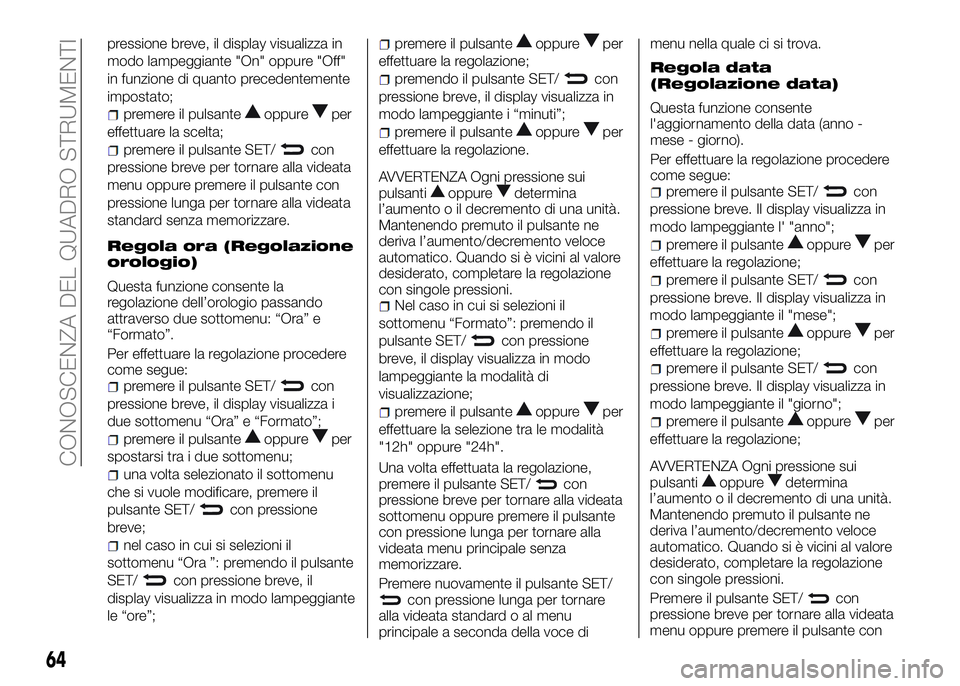

Page 67 of 190
pressione breve, il display visualizza in
modo lampeggiante "On" oppure "Off"
in funzione di quanto precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regola ora (Regolazione
orologio)
Questa funzione consente la
regolazione dell’orologio passando
attraverso due sottomenu: “Ora” e
“Formato”.
Per effettuare la regolazione procedere
come segue:
premere il pulsante SET/con
pressione breve, il display visualizza i
due sottomenu “Ora” e “Formato”;
premere il pulsanteoppureper
spostarsi tra i due sottomenu;
una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve;
nel caso in cui si selezioni il
sottomenu “Ora ”: premendo il pulsante
SET/
con pressione breve, il
display visualizza in modo lampeggiante
le “ore”;
premere il pulsanteoppureper
effettuare la regolazione;
premendo il pulsante SET/con
pressione breve, il display visualizza in
modo lampeggiante i “minuti”;
premere il pulsanteoppureper
effettuare la regolazione.
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
Nel caso in cui si selezioni il
sottomenu “Formato”: premendo il
pulsante SET/
con pressione
breve, il display visualizza in modo
lampeggiante la modalità di
visualizzazione;
premere il pulsanteoppureper
effettuare la selezione tra le modalità
"12h" oppure "24h".
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce dimenu nella quale ci si trova.
Regola data
(Regolazione data)
Questa funzione consente
l'aggiornamento della data (anno -
mese - giorno).
Per effettuare la regolazione procedere
come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante l' "anno";
premere il pulsanteoppureper
effettuare la regolazione;
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante il "mese";
premere il pulsanteoppureper
effettuare la regolazione;
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante il "giorno";
premere il pulsanteoppureper
effettuare la regolazione;
AVVERTENZA Ogni pressione sui
pulsanti
oppuredetermina
l’aumento o il decremento di una unità.
Mantenendo premuto il pulsante ne
deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
Premere il pulsante SET/
con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
64
CONOSCENZA DEL QUADRO STRUMENTI
Page 68 of 190
pressione lunga per tornare alla videata
standard senza memorizzare.

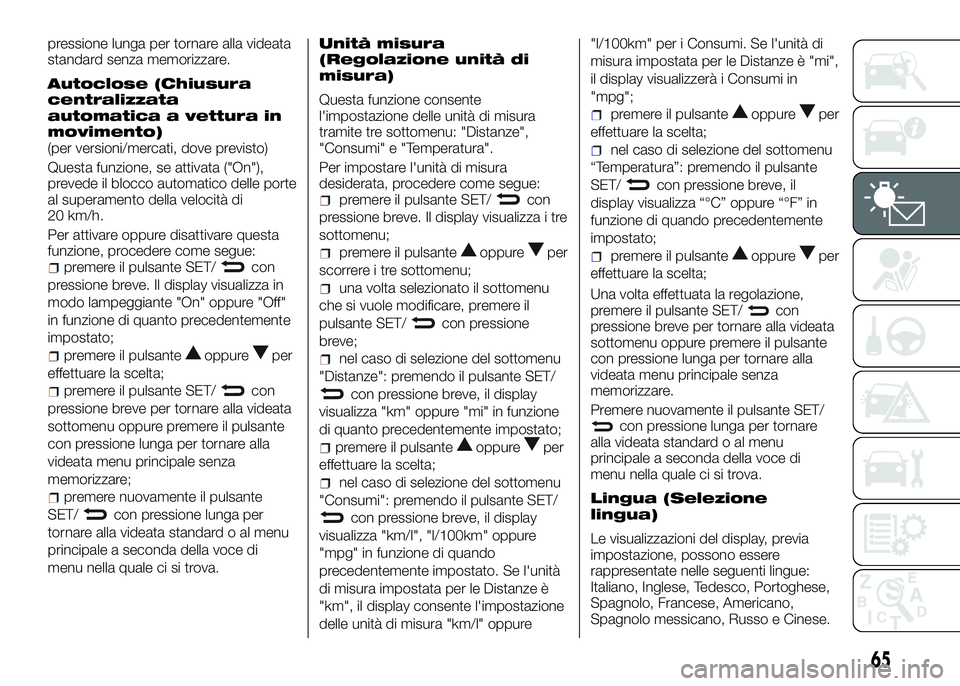

Autoclose (Chiusura
centralizzata
automatica a vettura in
movimento)
(per versioni/mercati, dove previsto)
Questa funzione, se attivata ("On"),
prevede il blocco automatico delle porte
al superamento della velocità di
20 km/h.
Per attivare oppure disattivare questa
funzione, procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante "On" oppure "Off"
in funzione di quanto precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare;
premere nuovamente il pulsante
SET/
con pressione lunga per
tornare alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Unità misura
(Regolazione unità di
misura)
Questa funzione consente
l'impostazione delle unità di misura
tramite tre sottomenu: "Distanze",
"Consumi" e "Temperatura".
Per impostare l'unità di misura
desiderata, procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza i tre
sottomenu;
premere il pulsanteoppureper
scorrere i tre sottomenu;
una volta selezionato il sottomenu
che si vuole modificare, premere il
pulsante SET/
con pressione
breve;
nel caso di selezione del sottomenu
"Distanze": premendo il pulsante SET/
con pressione breve, il display
visualizza "km" oppure "mi" in funzione
di quanto precedentemente impostato;
premere il pulsanteoppureper
effettuare la scelta;
nel caso di selezione del sottomenu
"Consumi": premendo il pulsante SET/
con pressione breve, il display
visualizza "km/l", "l/100km" oppure
"mpg" in funzione di quando
precedentemente impostato. Se l'unità
di misura impostata per le Distanze è
"km", il display consente l'impostazione
delle unità di misura "km/l" oppure"l/100km" per i Consumi. Se l'unità di
misura impostata per le Distanze è "mi",
il display visualizzerà i Consumi in
"mpg";
premere il pulsanteoppureper
effettuare la scelta;
nel caso di selezione del sottomenu
“Temperatura”: premendo il pulsante
SET/
con pressione breve, il
display visualizza “°C” oppure “°F” in
funzione di quando precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
Una volta effettuata la regolazione,
premere il pulsante SET/
con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per tornare
alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Lingua (Selezione
lingua)
Le visualizzazioni del display, previa
impostazione, possono essere
rappresentate nelle seguenti lingue:
Italiano, Inglese, Tedesco, Portoghese,
Spagnolo, Francese, Americano,
Spagnolo messicano, Russo e Cinese.
65
Page 69 of 190

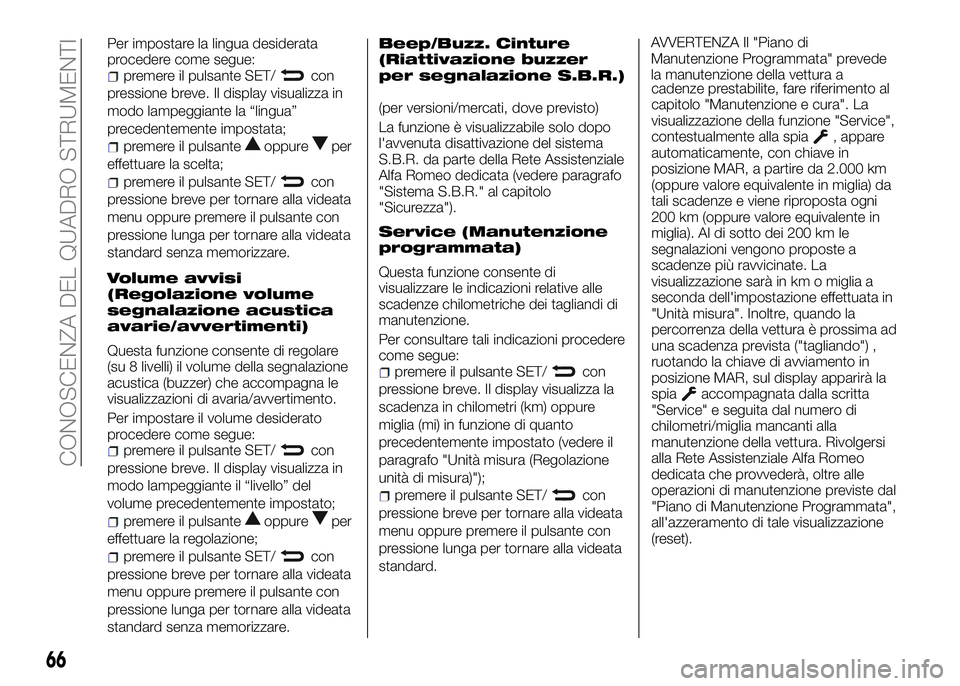

Per impostare la lingua desiderata
procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante la “lingua”
precedentemente impostata;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Volume avvisi
(Regolazione volume
segnalazione acustica
avarie/avvertimenti)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria/avvertimento.
Per impostare il volume desiderato
procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante il “livello” del
volume precedentemente impostato;
premere il pulsanteoppureper
effettuare la regolazione;
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Beep/Buzz. Cinture
(Riattivazione buzzer
per segnalazione S.B.R.)
(per versioni/mercati, dove previsto)
La funzione è visualizzabile solo dopo
l'avvenuta disattivazione del sistema
S.B.R. da parte della Rete Assistenziale
Alfa Romeo dedicata (vedere paragrafo
"Sistema S.B.R." al capitolo
"Sicurezza").
Service (Manutenzione
programmata)
Questa funzione consente di
visualizzare le indicazioni relative alle
scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere
come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza la
scadenza in chilometri (km) oppure
miglia (mi) in funzione di quanto
precedentemente impostato (vedere il
paragrafo "Unità misura (Regolazione
unità di misura)");
premere il pulsante SET/con
pressione breve per tornare alla videata
menu oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.AVVERTENZA Il "Piano di
Manutenzione Programmata" prevede
la manutenzione della vettura a
cadenze prestabilite, fare riferimento al
capitolo "Manutenzione e cura". La
visualizzazione della funzione "Service",
contestualmente alla spia
, appare
automaticamente, con chiave in
posizione MAR, a partire da 2.000 km
(oppure valore equivalente in miglia) da
tali scadenze e viene riproposta ogni
200 km (oppure valore equivalente in
miglia). Al di sotto dei 200 km le
segnalazioni vengono proposte a
scadenze più ravvicinate. La
visualizzazione sarà in km o miglia a
seconda dell'impostazione effettuata in
"Unità misura". Inoltre, quando la
percorrenza della vettura è prossima ad
una scadenza prevista ("tagliando") ,
ruotando la chiave di avviamento in
posizione MAR, sul display apparirà la
spia
accompagnata dalla scritta
"Service" e seguita dal numero di
chilometri/miglia mancanti alla
manutenzione della vettura. Rivolgersi
alla Rete Assistenziale Alfa Romeo
dedicata che provvederà, oltre alle
operazioni di manutenzione previste dal
"Piano di Manutenzione Programmata",
all'azzeramento di tale visualizzazione
(reset).
66
CONOSCENZA DEL QUADRO STRUMENTI
Page 70 of 190

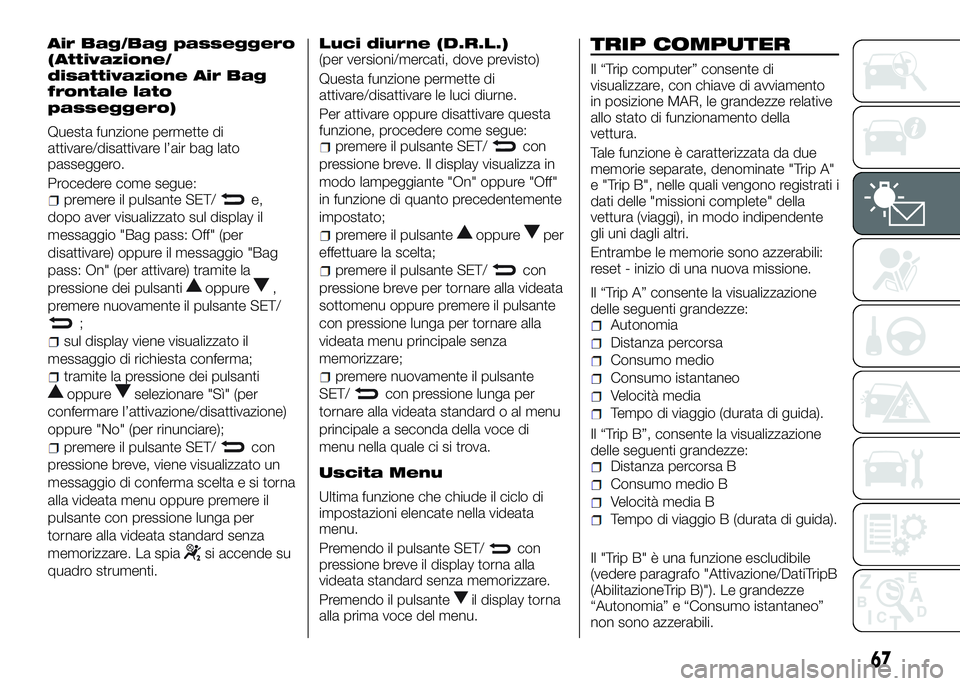

Air Bag/Bag passeggero
(Attivazione/
disattivazione Air Bag
frontale lato
passeggero)
Questa funzione permette di
attivare/disattivare l’air bag lato
passeggero.
Procedere come segue:
premere il pulsante SET/e,
dopo aver visualizzato sul display il
messaggio "Bag pass: Off" (per
disattivare) oppure il messaggio "Bag
pass: On" (per attivare) tramite la
pressione dei pulsanti
oppure,
premere nuovamente il pulsante SET/
;
sul display viene visualizzato il
messaggio di richiesta conferma;
tramite la pressione dei pulsanti
oppureselezionare "Sì" (per
confermare l’attivazione/disattivazione)
oppure "No" (per rinunciare);
premere il pulsante SET/con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si torna
alla videata menu oppure premere il
pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare. La spia
si accende su
quadro strumenti.
Luci diurne (D.R.L.)(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione, procedere come segue:
premere il pulsante SET/con
pressione breve. Il display visualizza in
modo lampeggiante "On" oppure "Off"
in funzione di quanto precedentemente
impostato;
premere il pulsanteoppureper
effettuare la scelta;
premere il pulsante SET/con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare;
premere nuovamente il pulsante
SET/
con pressione lunga per
tornare alla videata standard o al menu
principale a seconda della voce di
menu nella quale ci si trova.
Uscita Menu
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menu.
Premendo il pulsante SET/
con
pressione breve il display torna alla
videata standard senza memorizzare.
Premendo il pulsante
il display torna
alla prima voce del menu.
TRIP COMPUTER
Il “Trip computer” consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze relative
allo stato di funzionamento della
vettura.
Tale funzione è caratterizzata da due
memorie separate, denominate "Trip A"
e "Trip B", nelle quali vengono registrati i
dati delle "missioni complete" della
vettura (viaggi), in modo indipendente
gli uni dagli altri.
Entrambe le memorie sono azzerabili:
reset - inizio di una nuova missione.
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
Autonomia
Distanza percorsa
Consumo medio
Consumo istantaneo
Velocità media
Tempo di viaggio (durata di guida).
Il “Trip B”, consente la visualizzazione
delle seguenti grandezze:
Distanza percorsa B
Consumo medio B
Velocità media B
Tempo di viaggio B (durata di guida).
Il "Trip B" è una funzione escludibile
(vedere paragrafo "Attivazione/DatiTripB
(AbilitazioneTrip B)"). Le grandezze
“Autonomia” e “Consumo istantaneo”
non sono azzerabili.
67
