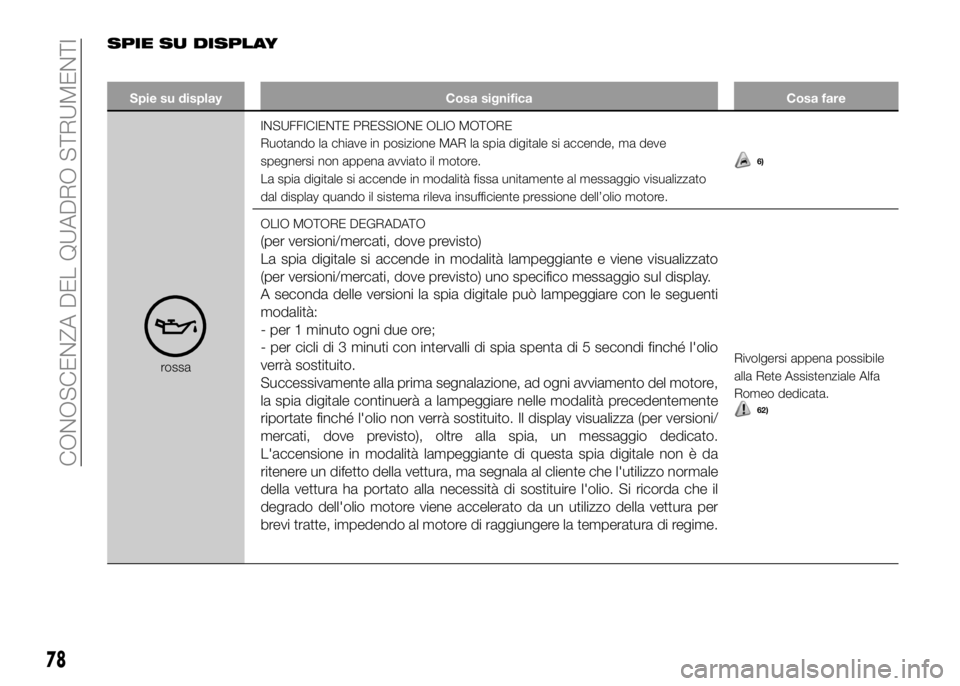

SPIE SU DISPLAY
Spie su display Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia digitale si accende, ma deve
spegnersi non appena avviato il motore.
La spia digitale si accende in modalità fissa unitamente al messaggio visualizzato
dal display quando il sistema rileva insufficiente pressione dell’olio motore.
6)
OLIO MOTORE DEGRADATO
(per versioni/mercati, dove previsto)
La spia digitale si accende in modalità lampeggiante e viene visualizzato
(per versioni/mercati, dove previsto) uno specifico messaggio sul display.
A seconda delle versioni la spia digitale può lampeggiare con le seguenti
modalità:
- per 1 minuto ogni due ore;
- per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l'olio
verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore,
la spia digitale continuerà a lampeggiare nelle modalità precedentemente
riportate finché l'olio non verrà sostituito. Il display visualizza (per versioni/
mercati, dove previsto), oltre alla spia, un messaggio dedicato.
L'accensione in modalità lampeggiante di questa spia digitale non è da
ritenere un difetto della vettura, ma segnala al cliente che l'utilizzo normale
della vettura ha portato alla necessità di sostituire l'olio. Si ricorda che il
degrado dell'olio motore viene accelerato da un utilizzo della vettura per
brevi tratte, impedendo al motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile
alla Rete Assistenziale Alfa
Romeo dedicata.
62)
78
CONOSCENZA DEL QUADRO STRUMENTI
Page 82 of 190
Spie su display Cosa significa Cosa fare

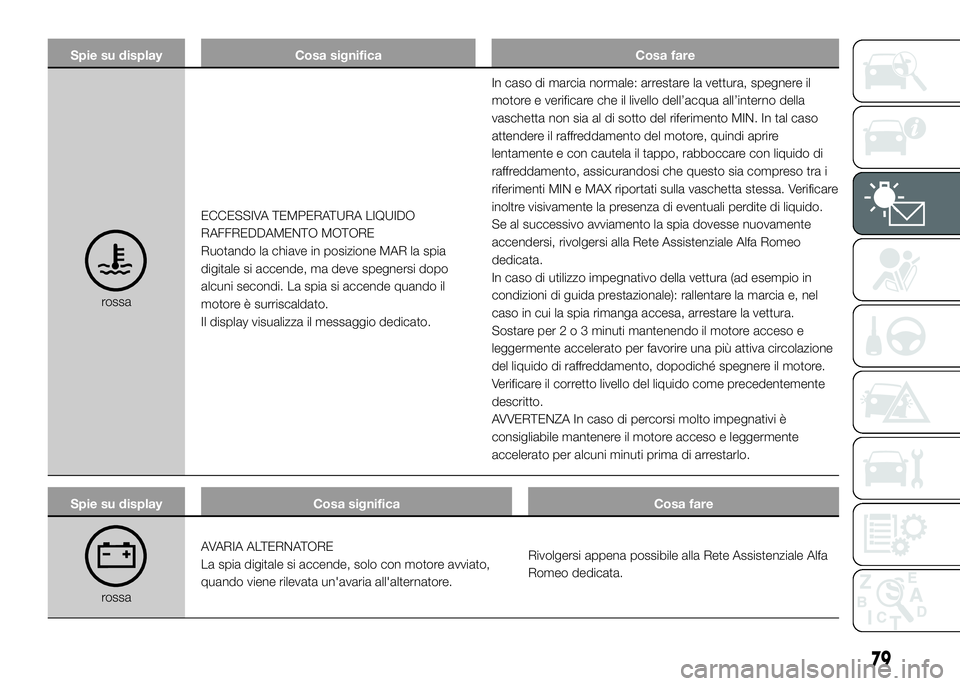

rossaECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia
digitale si accende, ma deve spegnersi dopo
alcuni secondi. La spia si accende quando il
motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare la vettura, spegnere il
motore e verificare che il livello dell’acqua all’interno della
vaschetta non sia al di sotto del riferimento MIN. In tal caso
attendere il raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che questo sia compreso tra i
riferimenti MIN e MAX riportati sulla vaschetta stessa. Verificare
inoltre visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento la spia dovesse nuovamente
accendersi, rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata.
In caso di utilizzo impegnativo della vettura (ad esempio in
condizioni di guida prestazionale): rallentare la marcia e, nel
caso in cui la spia rimanga accesa, arrestare la vettura.
Sostare per2o3minuti mantenendo il motore acceso e
leggermente accelerato per favorire una più attiva circolazione
del liquido di raffreddamento, dopodiché spegnere il motore.
Verificare il corretto livello del liquido come precedentemente
descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
Spie su display Cosa significa Cosa fare
rossaAVARIA ALTERNATORE
La spia digitale si accende, solo con motore avviato,
quando viene rilevata un'avaria all'alternatore.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo dedicata.
79
Page 83 of 190
Spie su display Cosa significa Cosa fare

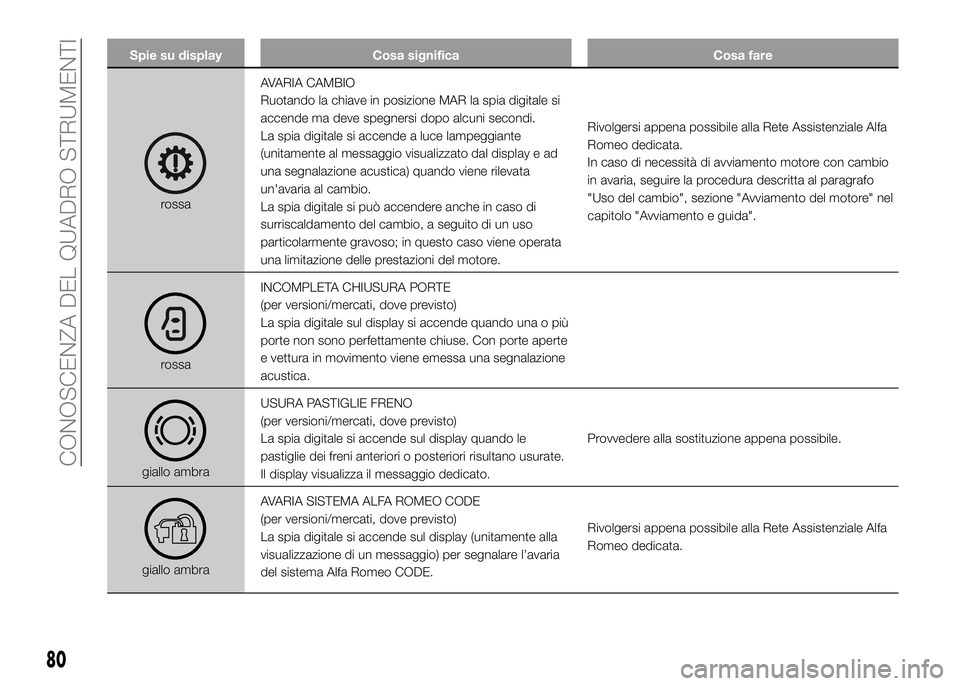

rossaAVARIA CAMBIO
Ruotando la chiave in posizione MAR la spia digitale si
accende ma deve spegnersi dopo alcuni secondi.
La spia digitale si accende a luce lampeggiante
(unitamente al messaggio visualizzato dal display e ad
una segnalazione acustica) quando viene rilevata
un'avaria al cambio.
La spia digitale si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso; in questo caso viene operata
una limitazione delle prestazioni del motore.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo dedicata.
In caso di necessità di avviamento motore con cambio
in avaria, seguire la procedura descritta al paragrafo
"Uso del cambio", sezione "Avviamento del motore" nel
capitolo "Avviamento e guida".
rossaINCOMPLETA CHIUSURA PORTE
(per versioni/mercati, dove previsto)
La spia digitale sul display si accende quando una o più
porte non sono perfettamente chiuse. Con porte aperte
e vettura in movimento viene emessa una segnalazione
acustica.
giallo ambraUSURA PASTIGLIE FRENO
(per versioni/mercati, dove previsto)
La spia digitale si accende sul display quando le
pastiglie dei freni anteriori o posteriori risultano usurate.
Il display visualizza il messaggio dedicato.Provvedere alla sostituzione appena possibile.
giallo ambraAVARIA SISTEMA ALFA ROMEO CODE
(per versioni/mercati, dove previsto)
La spia digitale si accende sul display (unitamente alla
visualizzazione di un messaggio) per segnalare l’avaria
del sistema Alfa Romeo CODE.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo dedicata.
80
CONOSCENZA DEL QUADRO STRUMENTI
Page 84 of 190
Spie su display Cosa significa Cosa fare
giallo ambraRISERVA COMBUSTIBILE/LIMITATAAUTONOMIA
La spia digitale si accende sul display quando nel
serbatoio sono rimasti circa4-5litri di combustibile.
63)
giallo ambraAVARIA SENSORE RISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA
La spia digitale si accende sul display quando viene
rilevata un'avaria al sensore di riserva del combustibile.
Il display visualizza il messaggio dedicato.Rivolgersi appena possibile alla Rete Assistenziale Alfa
Romeo dedicata.
verdeCRUISE CONTROL
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia digitale si
accende sul display ma deve spegnersi, dopo alcuni
secondi, nel caso in cui il Cruise Control sia disinserito.
La spia digitale si accende ruotando la ghiera del Cruise
Control in posizione ON (vedi paragrafo “Cruise Control”
nel capitolo "Conoscenza della vettura").
Il display visualizza il messaggio dedicato.
verdeDISAPPANNAMENTO/SBRINAMENTO SPECCHI
RETROVISORI ESTERNI
La spia digitale si accende sul display quando viene
premuto il pulsanteubicato sulla mostrina dei
comandi.
81
Page 85 of 190
Spie su display Cosa significa Cosa fare

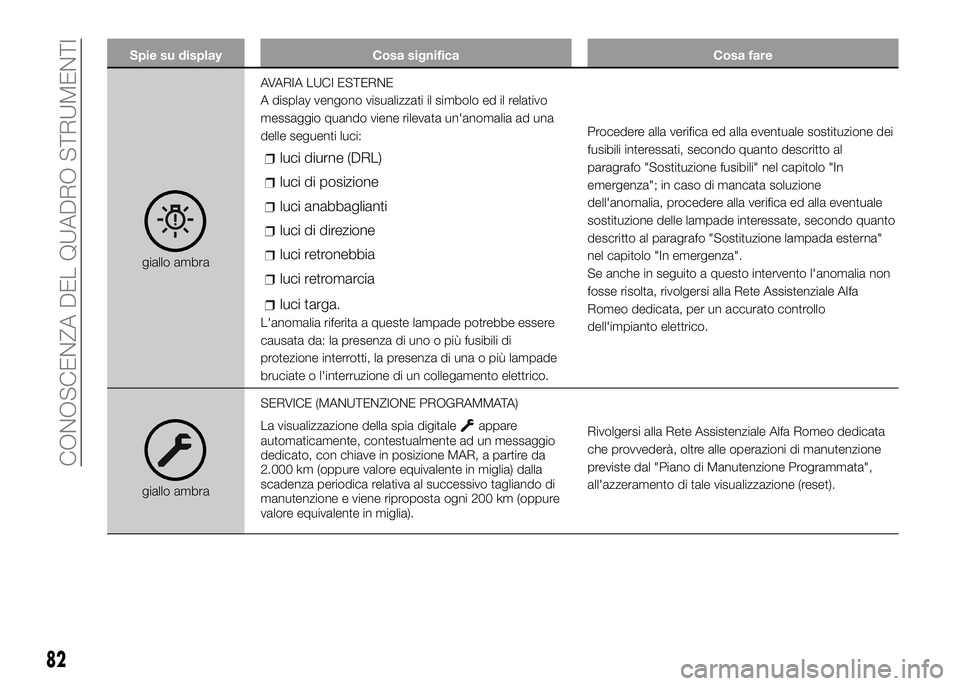

giallo ambraAVARIA LUCI ESTERNE
A display vengono visualizzati il simbolo ed il relativo
messaggio quando viene rilevata un'anomalia ad una
delle seguenti luci:
luci diurne (DRL)
luci di posizione
luci anabbaglianti
luci di direzione
luci retronebbia
luci retromarcia
luci targa.
L'anomalia riferita a queste lampade potrebbe essere
causata da: la presenza di uno o più fusibili di
protezione interrotti, la presenza di una o più lampade
bruciate o l'interruzione di un collegamento elettrico.Procedere alla verifica ed alla eventuale sostituzione dei
fusibili interessati, secondo quanto descritto al
paragrafo "Sostituzione fusibili" nel capitolo "In
emergenza"; in caso di mancata soluzione
dell'anomalia, procedere alla verifica ed alla eventuale
sostituzione delle lampade interessate, secondo quanto
descritto al paragrafo "Sostituzione lampada esterna"
nel capitolo "In emergenza".
Se anche in seguito a questo intervento l'anomalia non
fosse risolta, rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata, per un accurato controllo
dell'impianto elettrico.
giallo ambraSERVICE (MANUTENZIONE PROGRAMMATA)
La visualizzazione della spia digitale
appare
automaticamente, contestualmente ad un messaggio
dedicato, con chiave in posizione MAR, a partire da
2.000 km (oppure valore equivalente in miglia) dalla
scadenza periodica relativa al successivo tagliando di
manutenzione e viene riproposta ogni 200 km (oppure
valore equivalente in miglia).Rivolgersi alla Rete Assistenziale Alfa Romeo dedicata
che provvederà, oltre alle operazioni di manutenzione
previste dal "Piano di Manutenzione Programmata",
all'azzeramento di tale visualizzazione (reset).
82
CONOSCENZA DEL QUADRO STRUMENTI
Page 86 of 190
Spie su display Cosa significa Cosa fare

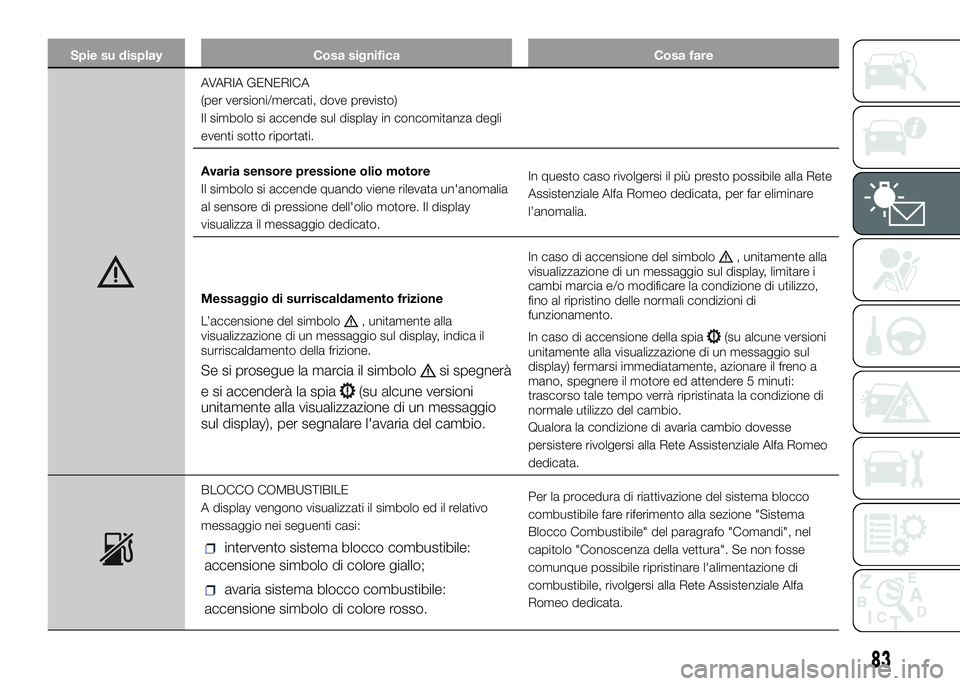

AVARIA GENERICA
(per versioni/mercati, dove previsto)
Il simbolo si accende sul display in concomitanza degli
eventi sotto riportati.
Avaria sensore pressione olio motore
Il simbolo si accende quando viene rilevata un'anomalia
al sensore di pressione dell'olio motore. Il display
visualizza il messaggio dedicato.In questo caso rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo dedicata, per far eliminare
l’anomalia.
Messaggio di surriscaldamento frizione
L’accensione del simbolo
, unitamente alla
visualizzazione di un messaggio sul display, indica il
surriscaldamento della frizione.
Se si prosegue la marcia il simbolosi spegnerà
e si accenderà la spia
(su alcune versioni
unitamente alla visualizzazione di un messaggio
sul display), per segnalare l'avaria del cambio.
In caso di accensione del simbolo, unitamente alla
visualizzazione di un messaggio sul display, limitare i
cambi marcia e/o modificare la condizione di utilizzo,
fino al ripristino delle normali condizioni di
funzionamento.
In caso di accensione della spia
(su alcune versioni
unitamente alla visualizzazione di un messaggio sul
display) fermarsi immediatamente, azionare il freno a
mano, spegnere il motore ed attendere 5 minuti:
trascorso tale tempo verrà ripristinata la condizione di
normale utilizzo del cambio.
Qualora la condizione di avaria cambio dovesse
persistere rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata.
BLOCCO COMBUSTIBILE
A display vengono visualizzati il simbolo ed il relativo
messaggio nei seguenti casi:
intervento sistema blocco combustibile:
accensione simbolo di colore giallo;
avaria sistema blocco combustibile:
accensione simbolo di colore rosso.
Per la procedura di riattivazione del sistema blocco
combustibile fare riferimento alla sezione "Sistema
Blocco Combustibile" del paragrafo "Comandi", nel
capitolo "Conoscenza della vettura". Se non fosse
comunque possibile ripristinare l'alimentazione di
combustibile, rivolgersi alla Rete Assistenziale Alfa
Romeo dedicata.
83
Page 87 of 190
Spie su display Cosa significa Cosa fare

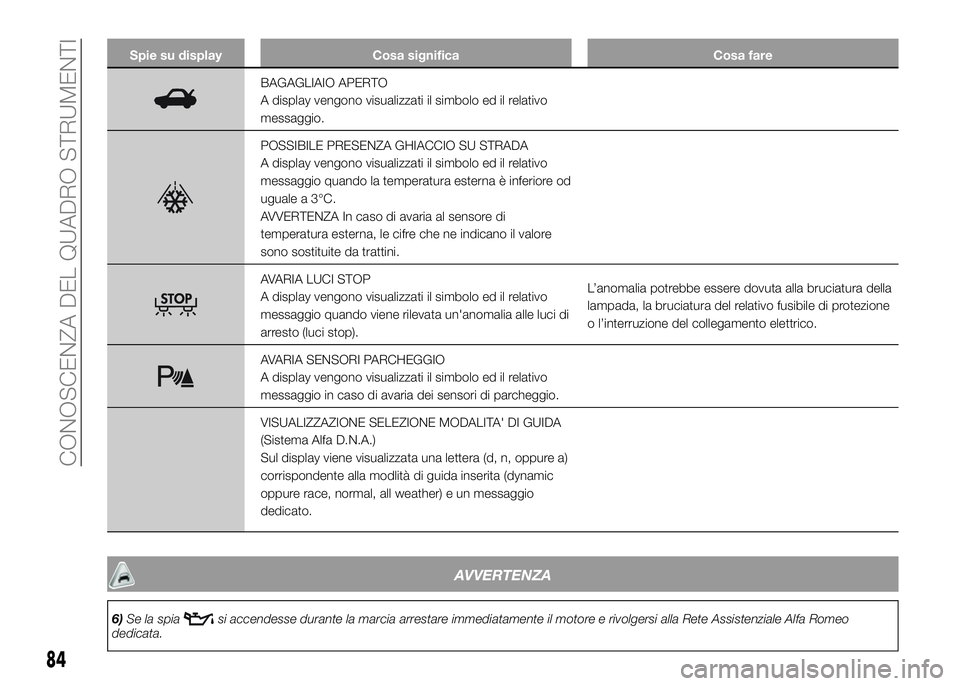

BAGAGLIAIO APERTO
A display vengono visualizzati il simbolo ed il relativo
messaggio.
POSSIBILE PRESENZA GHIACCIO SU STRADA
A display vengono visualizzati il simbolo ed il relativo
messaggio quando la temperatura esterna è inferiore od
uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di
temperatura esterna, le cifre che ne indicano il valore
sono sostituite da trattini.
AVARIA LUCI STOP
A display vengono visualizzati il simbolo ed il relativo
messaggio quando viene rilevata un'anomalia alle luci di
arresto (luci stop).L’anomalia potrebbe essere dovuta alla bruciatura della
lampada, la bruciatura del relativo fusibile di protezione
o l’interruzione del collegamento elettrico.
AVARIA SENSORI PARCHEGGIO
A display vengono visualizzati il simbolo ed il relativo
messaggio in caso di avaria dei sensori di parcheggio.
VISUALIZZAZIONE SELEZIONE MODALITA' DI GUIDA
(Sistema Alfa D.N.A.)
Sul display viene visualizzata una lettera (d, n, oppure a)
corrispondente alla modlità di guida inserita (dynamic
oppure race, normal, all weather) e un messaggio
dedicato.
AVVERTENZA
6)Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo
dedicata.
84
CONOSCENZA DEL QUADRO STRUMENTI
Page 88 of 190
ATTENZIONE

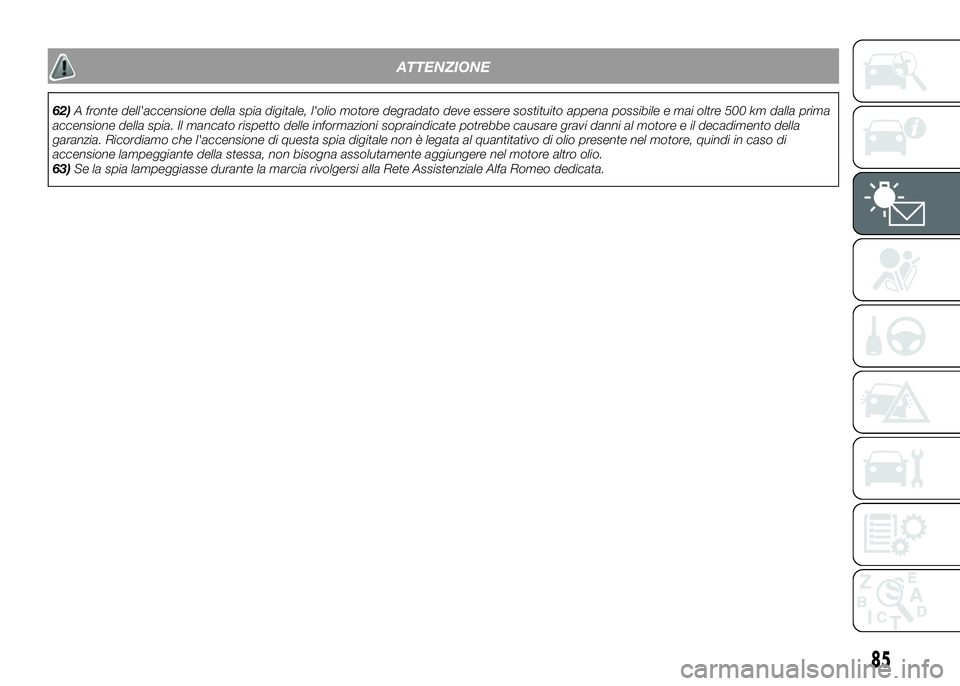

62)A fronte dell'accensione della spia digitale, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. Ricordiamo che l'accensione di questa spia digitale non è legata al quantitativo di olio presente nel motore, quindi in caso di
accensione lampeggiante della stessa, non bisogna assolutamente aggiungere nel motore altro olio.
63)Se la spia lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo dedicata.
85
Page 89 of 190
SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione all'automobile
e fornite le indicazioni necessarie su
come utilizzarli correttamente.CINTURE DI SICUREZZA.......87
SISTEMA S.B.R. (Seat Belt
Reminder)..................88
PRETENSIONATORI...........89
TRASPORTARE BAMBINI IN
SICUREZZA................90
MONTAGGIO SEGGIOLINO
“UNIVERSALE” (con le cinture di
sicurezza)..................91
AIR BAG FRONTALI...........94
86
SICUREZZA
Page 90 of 190

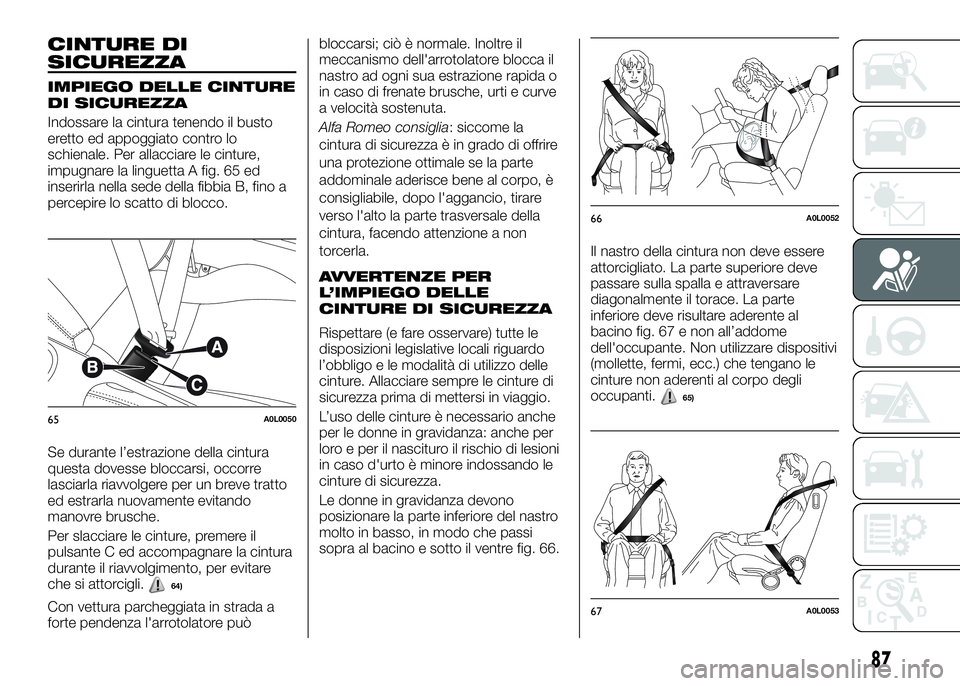

CINTURE DI
SICUREZZA
IMPIEGO DELLE CINTURE
DI SICUREZZA
Indossare la cintura tenendo il busto
eretto ed appoggiato contro lo
schienale. Per allacciare le cinture,
impugnare la linguetta A fig. 65 ed
inserirla nella sede della fibbia B, fino a
percepire lo scatto di blocco.
Se durante l’estrazione della cintura
questa dovesse bloccarsi, occorre
lasciarla riavvolgere per un breve tratto
ed estrarla nuovamente evitando
manovre brusche.
Per slacciare le cinture, premere il
pulsante C ed accompagnare la cintura
durante il riavvolgimento, per evitare
che si attorcigli.
64)
Con vettura parcheggiata in strada a
forte pendenza l'arrotolatore puòbloccarsi; ciò è normale. Inoltre il
meccanismo dell'arrotolatore blocca il
nastro ad ogni sua estrazione rapida o
in caso di frenate brusche, urti e curve
a velocità sostenuta.
Alfa Romeo consiglia: siccome la
cintura di sicurezza è in grado di offrire
una protezione ottimale se la parte
addominale aderisce bene al corpo, è
consigliabile, dopo l'aggancio, tirare
verso l'alto la parte trasversale della
cintura, facendo attenzione a non
torcerla.
AVVERTENZE PER
L’IMPIEGO DELLE
CINTURE DI SICUREZZA
Rispettare (e fare osservare) tutte le
disposizioni legislative locali riguardo
l’obbligo e le modalità di utilizzo delle
cinture. Allacciare sempre le cinture di
sicurezza prima di mettersi in viaggio.
L’uso delle cinture è necessario anche
per le donne in gravidanza: anche per
loro e per il nascituro il rischio di lesioni
in caso d'urto è minore indossando le
cinture di sicurezza.
Le donne in gravidanza devono
posizionare la parte inferiore del nastro
molto in basso, in modo che passi
sopra al bacino e sotto il ventre fig. 66.Il nastro della cintura non deve essere
attorcigliato. La parte superiore deve
passare sulla spalla e attraversare
diagonalmente il torace. La parte
inferiore deve risultare aderente al
bacino fig. 67 e non all’addome
dell'occupante. Non utilizzare dispositivi
(mollette, fermi, ecc.) che tengano le
cinture non aderenti al corpo degli
occupanti.
65)
65A0L0050
66A0L0052
67A0L0053
87
