Alfa Romeo Brera/Spider 2008 Kezelési és karbantartási útmutató (in Hungarian)
Manufacturer: ALFA ROMEO, Model Year: 2008, Model line: Brera/Spider, Model: Alfa Romeo Brera/Spider 2008Pages: 266, PDF Size: 5.29 MB
Page 41 of 266
40
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
FONTOSA „General trip” nullázása törli a „Trip
B” kijelzéseit is, míg a „Trip B” nullázása csak az
ehhez a funkcióhoz tartozó információk kijelzését
törli.

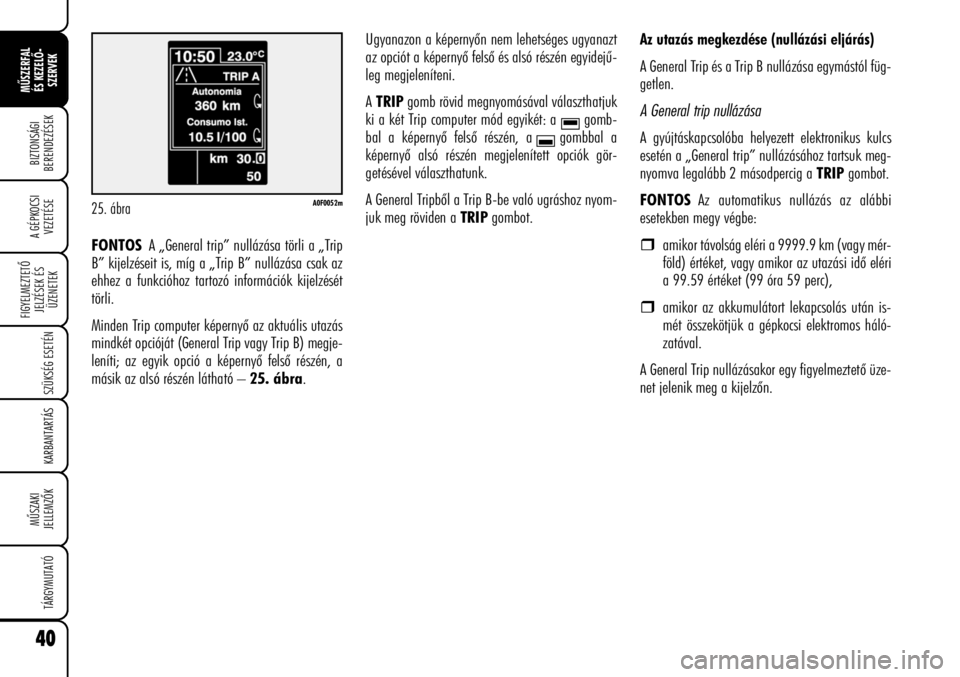

Minden Trip computer képernyõ az aktuális utazás
mindkét opcióját (General Trip vagy Trip B) megje-
leníti; az egyik opció a képernyõ felsõ részén, a
másik az alsó részén látható – 25. ábra.Ugyanazon a képernyõn nem lehetséges ugyanazt
az opciót a képernyõ felsõ és alsó részén egyidejû-
leg megjeleníteni.
ATRIPgomb rövid megnyomásával választhatjuk
ki a két Trip computer mód egyikét: a gomb-
bal a képernyõ felsõ részén, a gombbal a
képernyõ alsó részén megjelenített opciók gör-
getésével választhatunk.
A General Tripbõl a Trip B-be való ugráshoz nyom-
juk meg röviden a TRIPgombot.
25. ábraA0F0052m
Az utazás megkezdése (nullázási eljárás)
A General Trip és a Trip B nullázása egymástól füg-
getlen.
A General trip nullázása
A gyújtáskapcsolóba helyezett elektronikus kulcs
esetén a „General trip” nullázásához tartsuk meg-
nyomva legalább 2 másodpercig a TRIPgombot.
FONTOSAz automatikus nullázás az alábbi
esetekben megy végbe:
ˆamikor távolság eléri a 9999.9 km (vagy mér-
föld) értéket, vagy amikor az utazási idõ eléri
a 99.59 értéket (99 óra 59 perc),
ˆamikor az akkumulátort lekapcsolás után is-
mét összekötjük a gépkocsi elektromos háló-
zatával.
A General Trip nullázásakor egy figyelmeztetõ üze-
net jelenik meg a kijelzõn.
Page 42 of 266
41
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

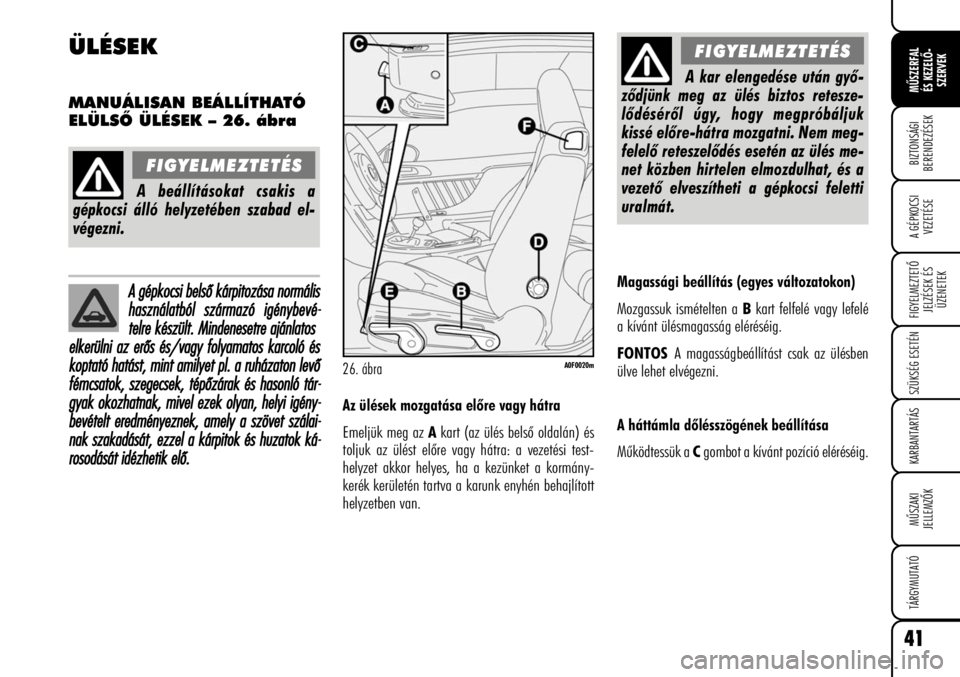

ÜLÉSEK
MANUÁLISAN BEÁLLÍTHATÓ
ELÜLSÕ ÜLÉSEK – 26. ábra
Az ülések mozgatása elõre vagy hátra
Emeljük meg az Akart (az ülés belsõ oldalán) és
toljuk az ülést elõre vagy hátra: a vezetési test-
helyzet akkor helyes, ha a kezünket a kormány-
kerék kerületén tartva a karunk enyhén behajlított
helyzetben van.
26. ábraA0F0020m
Magassági beállítás (egyes változatokon)
Mozgassuk ismételten a Bkart felfelé vagy lefelé
a kívánt ülésmagasság eléréséig.
FONTOSA magasságbeállítást csak az ülésben
ülve lehet elvégezni.
A háttámla dõlésszögének beállítása
Mûködtessük a Cgombot a kívánt pozíció eléréséig.
A beállításokat csakis a
gépkocsi álló helyzetében szabad el-
végezni.
FIGYELMEZTETÉS
A ggépkocsi bbelsõ kkárpitozása nnormális
használatból sszármazó iigénybevé-
telre kkészült. MMindenesetre aaján
latos
elkerülni aaz eerõs éés/vagy ffolyamatos kkarcoló éés
koptató hhatást, mmint aamilyet ppl. aa rruházatonn llev
õ
fémcsatok, sszegecsek, ttépõzárak éés hhasonló ttár-
gyak ookozhatnak, mmivel eezek oolyan, hhelyi iigény
y-
bevéte
lt eeredményeznek, aamely aa sszövet sszálai-
nak sszakadását, eezzel aa kkárpitok éés hhuzatok kká-
ros sodását iidé
zhetik eelõ.
A kar elengedése után gyõ-
zõdjünk meg az ülés biztos retesze-
lõdésérõl úgy, hogy megpróbáljuk
kissé elõre-hátra mozgatni. Nem meg-
felelõ reteszelõdés esetén az ülés me-
net közben hirtelen elmozdulhat, és a
vezetõ elveszítheti a gépkocsi feletti
uralmát.
FIGYELMEZTETÉS
Page 43 of 266
42
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
A gerinctámasz beállítása
(egyes változatokon)
Forgassuk a Dgombot a kívánt pozíció eléréséig.
Az ülõlap dõlésszögének beállítása
(egyes változatokon)
AzEkar felfelé mozgatásával az ülõlap egy pozí-
cióval hátrafelé dõl. A kar lefelé mozgatásával az
ülõlap elõre dõl.
A háttámla elõredöntése
A hátsó üésekre való beszálláshoz húzzuk meg az
F
fogantyút: a háttámla elõredõl és az egész ülés
elõrecsúszik.
A visszaállításkor a háttámla automatikusan az
elõzõleg beállított pozícióját veszi fel (mechanikus
memória).
A háttámla visszaállításakor mindig gyõzõdjünk
meg annak biztos reteszelõdésérõl. Szintén ellen-
õrizzük az egész ülés biztos reteszelõdését a vezetõ
sínekben úgy, hogy megpróbáljuk kissé elõre-hátra
mozgatni.
27. ábraA0F0189m

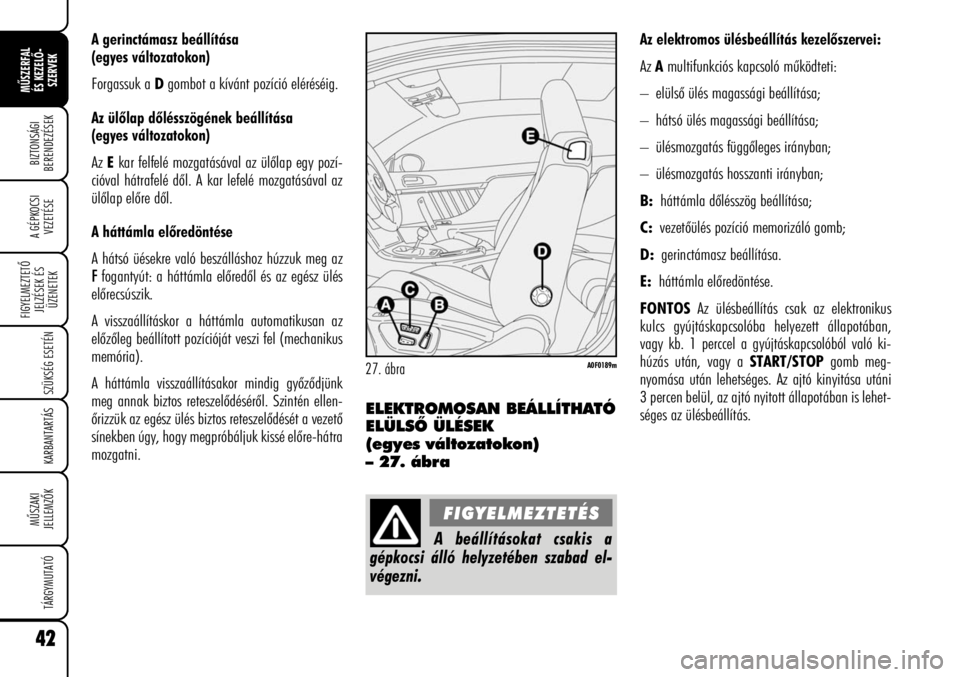

ELEKTROMOSAN BEÁLLÍTHATÓ
ELÜLSÕ ÜLÉSEK
(egyes változatokon)
– 27. ábra
A beállításokat csakis a
gépkocsi álló helyzetében szabad el-
végezni.
FIGYELMEZTETÉS
Az elektromos ülésbeállítás kezelõszervei:
AzAmultifunkciós kapcsoló mûködteti:
– elülsõ ülés magassági beállítása;
– hátsó ülés magassági beállítása;
– ülésmozgatás függõleges irányban;
– ülésmozgatás hosszanti irányban;
B:háttámla dõlésszög beállítása;
C:vezetõülés pozíció memorizáló gomb;
D:gerinctámasz beállítása.
E:háttámla elõredöntése.
FONTOSAz ülésbeállítás csak az elektronikus
kulcs gyújtáskapcsolóba helyezett állapotában,
vagy kb. 1 perccel a gyújtáskapcsolóból való ki-
húzás után, vagy a START/STOPgomb meg-
nyomása után lehetséges. Az ajtó kinyitása utáni
3 percen belül, az ajtó nyitott állapotában is lehet-
séges az ülésbeállítás.
Page 44 of 266
43
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

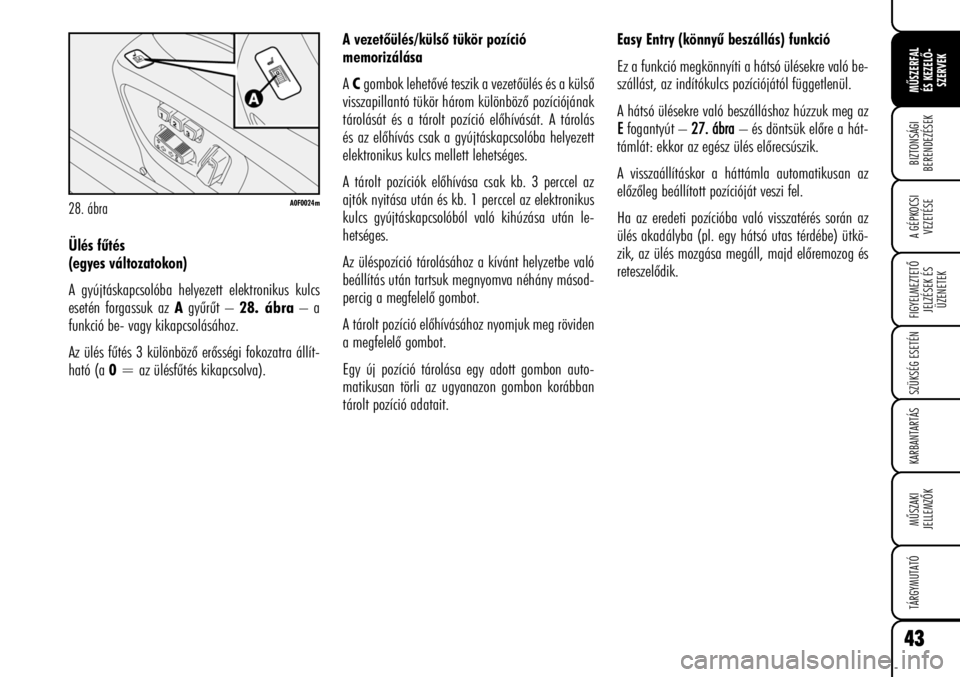

Ülés fûtés
(egyes változatokon)
A gyújtáskapcsolóba helyezett elektronikus kulcs
esetén forgassuk az Agyûrût – 28. ábra– a
funkció be- vagy kikapcsolásához.
Az ülés fûtés 3 különbözõ erõsségi fokozatra állít-
ható (a 0= az ülésfûtés kikapcsolva).
28. ábraA0F0024m
A vezetõülés/külsõ tükör pozíció
memorizálása
ACgombok lehetõvé teszik a vezetõülés és a külsõ
visszapillantó tükör három különbözõ pozíciójának
tárolását és a tárolt pozíció elõhívását. A tárolás
és az elõhívás csak a gyújtáskapcsolóba helyezett
elektronikus kulcs mellett lehetséges.
A tárolt pozíciók elõhívása csak kb. 3 perccel az
ajtók nyitása után és kb. 1 perccel az elektronikus
kulcs gyújtáskapcsolóból való kihúzása után le-
hetséges.
Az üléspozíció tárolásához a kívánt helyzetbe való
beállítás után tartsuk megnyomva néhány másod-
percig a megfelelõ gombot.
A tárolt pozíció elõhívásához nyomjuk meg röviden
a megfelelõ gombot.
Egy új pozíció tárolása egy adott gombon auto-
matikusan törli az ugyanazon gombon korábban
tárolt pozíció adatait.
Easy Entry (könnyû beszállás) funkció
Ez a funkció megkönnyíti a hátsó ülésekre való be-
szállást, az indítókulcs pozíciójától függetlenül.
A hátsó ülésekre való beszálláshoz húzzuk meg az
E
fogantyút – 27. áábra
– és döntsük elõre a hát-
támlát: ekkor az egész ülés elõrecsúszik.
A visszaállításkor a háttámla automatikusan az
elõzõleg beállított pozícióját veszi fel.
Ha az eredeti pozícióba való visszatérés során az
ülés akadályba (pl. egy hátsó utas térdébe) ütkö-
zik, az ülés mozgása megáll, majd elõremozog és
reteszelõdik.
Page 45 of 266
44
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
29. ábraA0F0085m30. ábraA0F0137m
FEJTÁMLÁK
ELÜLSÕ FEJTÁMLÁK
Az elülsõ ülések fejtámlái az ülésekkel egybeépí-
tettek.
ˆemeljük a fejtámlát a legmagasabb pozícióba;
ˆnyomjuk meg az Cgombokat – 30. ábra–
(a két tartórúd tövénél) azután felfelé húzás-
sal távoltsuk el a fejtámlát.
HÁTSÓ FEJTÁMLÁK
A hátsó üléssor két fejtámlával van ellátva.
Szükség esetén a fejtámlák kiemelhetõk a követ-
kezõ módon:
ˆhúzzuk felfelé az A
fogantyút – 29. áábra
– és
döntsük elõre a hátsó ülés háttámláját (a vö-
rös csík láthatóvá válik);
Page 46 of 266
45
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

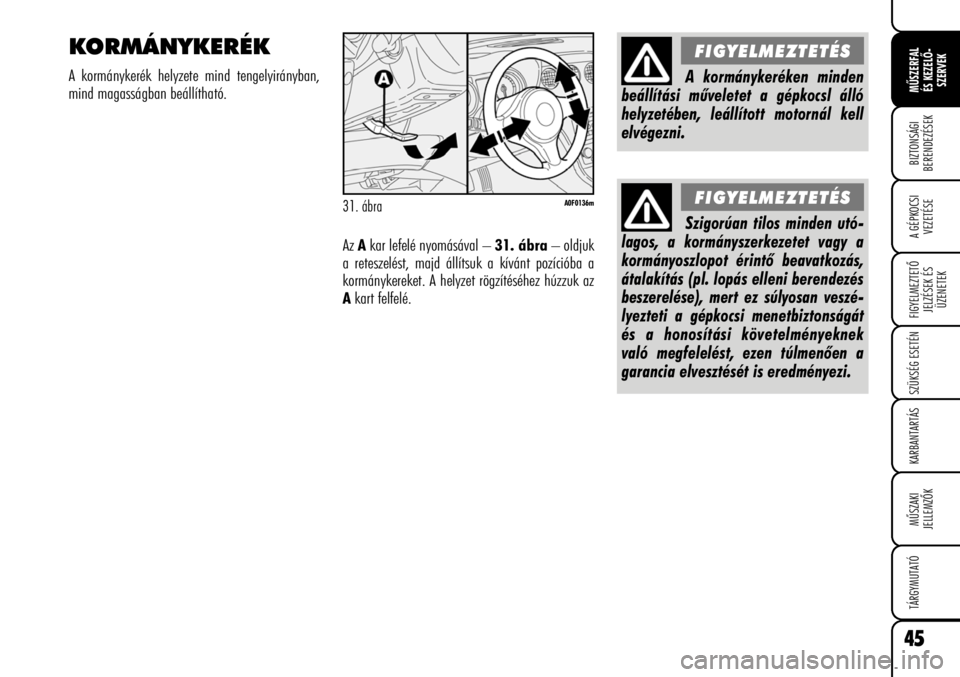

KORMÁNYKERÉK
A kormánykerék helyzete mind tengelyirányban,
mind magasságban beállítható.
AzAkar lefelé nyomásával – 31. ábra– oldjuk
a reteszelést, majd állítsuk a kívánt pozícióba a
kormánykereket. A helyzet rögzítéséhez húzzuk az
Akart felfelé.
31. ábraA0F0136m
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet vagy a
kormányoszlopot érintõ beavatkozás,
átalakítás (pl. lopás elleni berendezés
beszerelése), mert ez súlyosan veszé-
lyezteti a gépkocsi menetbiztonságát
és a honosítási követelményeknek
való megfelelést, ezen túlmenõen a
garancia elvesztését is eredményezi.
FIGYELMEZTETÉS
A kormánykeréken minden
beállítási mûveletet a gépkocsl álló
helyzetében, leállított motornál kell
elvégezni.
FIGYELMEZTETÉS
Page 47 of 266
46
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
VISSZAPILLANTÓ
TÜKRÖK
BELSÕ TÜKÖR
A beépített biztonsági berendezés ütközéses bal-
esetnél leválasztja a tükröt az alapzatáról.

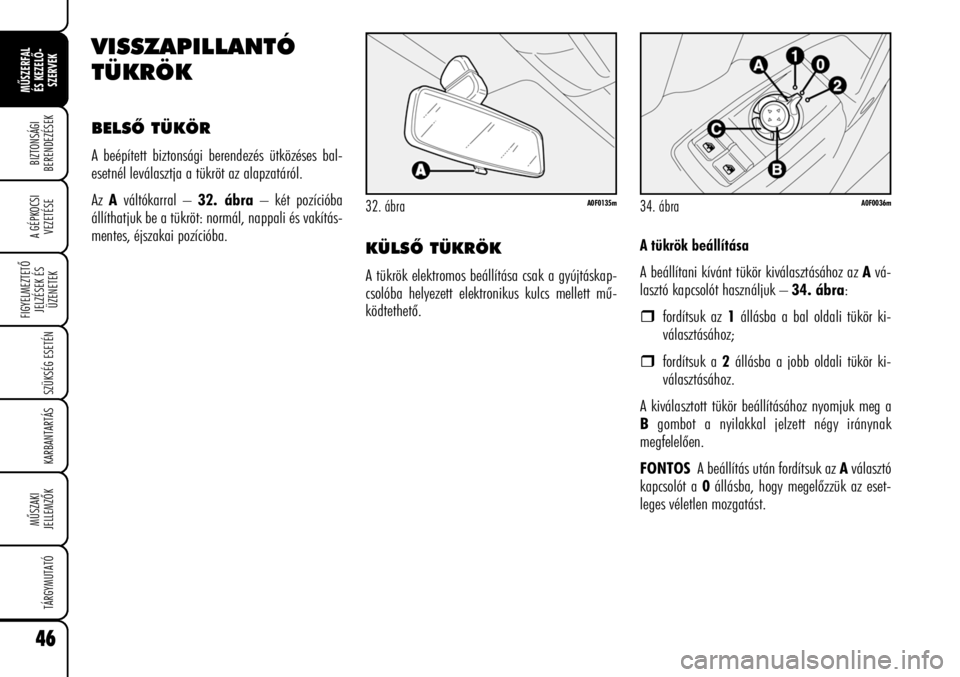

AzAváltókarral – 32. ábra– két pozícióba
állíthatjuk be a tükröt: normál, nappali és vakítás-
mentes, éjszakai pozícióba.
32. ábraA0F0135m34. ábraA0F0036m
KÜLSÕ TÜKRÖK
A tükrök elektromos beállítása csak a gyújtáskap-
csolóba helyezett elektronikus kulcs mellett mû-
ködtethetõ.
A tükrök beállítása
A beállítani kívánt tükör kiválasztásához az Avá-
lasztó kapcsolót használjuk – 34. ábra:
ˆfordítsuk az 1állásba a bal oldali tükör ki-
választásához;
ˆfordítsuk a 2állásba a jobb oldali tükör ki-
választásához.
A kiválasztott tükör beállításához nyomjuk meg a
Bgombot a nyilakkal jelzett négy iránynak
megfelelõen.
FONTOSA beállítás után fordítsuk az Aválasztó
kapcsolót a 0állásba, hogy megelõzzük az eset-
leges véletlen mozgatást.
Page 48 of 266
47
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

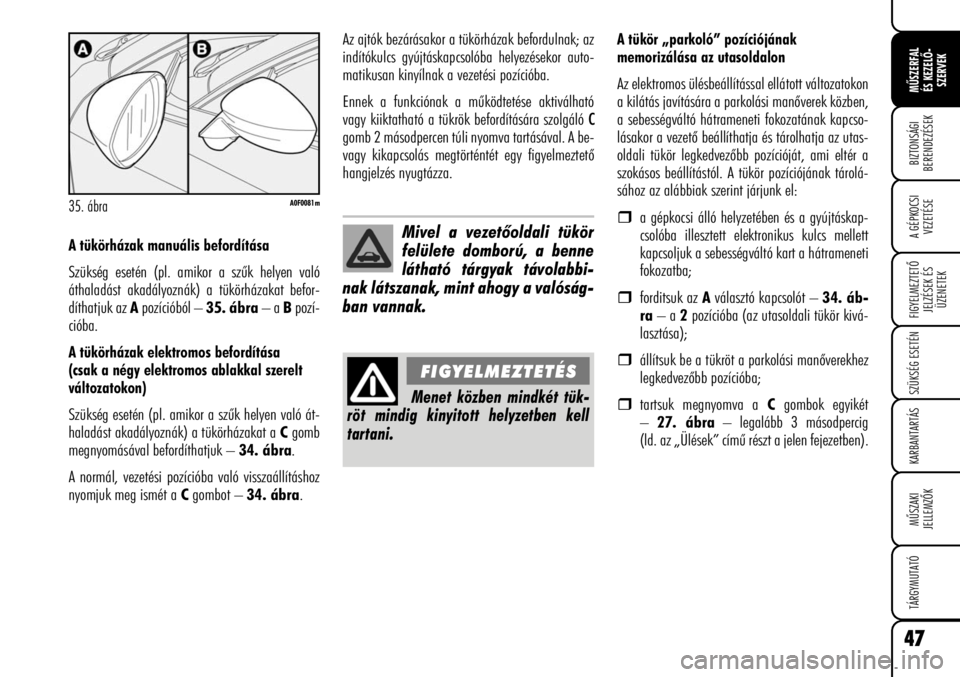

A tükörházak manuális befordítása
Szükség esetén (pl. amikor a szûk helyen való
áthaladást akadályoznák) a tükörházakat befor-
díthatjuk az Apozícióból – 35. ábra– a Bpozí-
cióba.
A tükörházak elektromos befordítása
(csak a négy elektromos ablakkal szerelt
változatokon)
Szükség esetén (pl. amikor a szûk helyen való át-
haladást akadályoznák) a tükörházakat a Cgomb
megnyomásával befordíthatjuk – 34. ábra.
A normál, vezetési pozícióba való visszaállításhoz
nyomjuk meg ismét a Cgombot – 34. ábra.Az ajtók bezárásakor a tükörházak befordulnak; az
indítókulcs gyújtáskapcsolóba helyezésekor auto-
matikusan kinyílnak a vezetési pozícióba.
Ennek a funkciónak a mûködtetése aktiválható
vagy kiiktatható a tükrök befordítására szolgáló C
gomb 2 másodpercen túli nyomva tartásával. A be-
vagy kikapcsolás megtörténtét egy figyelmeztetõ
hangjelzés nyugtázza.
35. ábraA0F0081m
Menet közben mindkét tük-
röt mindig kinyitott helyzetben kell
tartani.
FIGYELMEZTETÉS
Mivel a vezetõoldali tükör
felülete domború, a benne
látható tárgyak távolabbi-
nak látszanak, mint ahogy a valóság-
ban vannak.
A tükör „parkoló” pozíciójának
memorizálása az utasoldalon
Az elektromos ülésbeállítással ellátott változatokon
a kilátás javítására a parkolási manõverek közben,
a sebességváltó hátrameneti fokozatának kapcso-
lásakor a vezetõ beállíthatja és tárolhatja az utas-
oldali tükör legkedvezõbb pozícióját, ami eltér a
szokásos beállítástól. A tükör pozíciójának tárolá-
sához az alábbiak szerint járjunk el:
ˆa gépkocsi álló helyzetében és a gyújtáskap-
csolóba illesztett elektronikus kulcs mellett
kapcsoljuk a sebességváltó kart a hátrameneti
fokozatba;
ˆforditsuk az Aválasztó kapcsolót – 34. áb-
ra– a 2pozícióba (az utasoldali tükör kivá-
lasztása);
ˆállítsuk be a tükröt a parkolási manõverekhez
legkedvezõbb pozícióba;
ˆtartsuk megnyomva a Cgombok egyikét
–27. ábra– legalább 3 másodpercig
(ld. az „Ülések” címû részt a jelen fejezetben).
Page 49 of 266
48
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK
Az utasoldali tükör „parkoló” pozíciójával együtt
a vezetõülés és a vezetõoldali tükör pozíciója is
tárolódik a memóriában. Egy hangjelzés tudatja a
tükör pozíciójának memorizálását.A tükör „parkoló” pozíciójának elõhívása
A következõk szerint végezzük: helyezzük az elekt-
ronikus kulcsot a gyújtáskapcsolóba, kapcsoljuk a
sebességváltó kart a hátrameneti fokozatba és for-
dítsuk az Aválasztó kapcsolót – 34. ábra– a
2pozícióba (az utasoldali tükör kiválasztása).
A tükör automatikusan felveszi az elõzõleg tárolt
pozíciót.
Ha elõzõleg nem történt meg a parkoló pozíció
memorizálása, a parkolási manõver megkönnyí-
tése érdekében a hátrameneti fokozat kapcsolá-
sakor a tükör kissé lejjebb fordul.
A sebességváltó kar hátrameneti fokozatból való
elmozdítása után kb. 10 másodperccel az utasol-
dali tükör automatikusan visszaáll az eredeti pozí-
ciójába.
Ugyancsak visszaáll az eredeti pozícióba elõre-
menetben, ha a sebesség meghaladja a 10 km/h
értéket, vagy ha az Aválasztó kapcsolót – 34.
ábra– a 0pozícióba fordítjuk.
Automatikus tükörbeállítás
Minden alkalommal, amikor az elektronikus kul-
csot a gyújtáskapcsolóba helyezzük, a külsõ visz-
szapillantó tükrök automatikusan visszaállnak a
kulcs kihúzása elõtti, legutóbb beállított és/vagy
elõhívott pozícióba.
A beállítás akkor is megtörténik, ha a parkoló gép-
kocsinál a tükör manuális és/vagy véletlen moz-
gatás következtében elmozdult.
Pára- és jégmentesítés
Az elektromos mozgatású tükrök pára- és jég-
mentesítõ elektromos fûtéssel is fel vannak sze-
relve, amely a hátsóablak-fûtés bekapcsolásakor
(a(gomb megnyomásakor) lép mûködésbe.
FONTOSEzt a funkciót az idõzítõ berendezés
néhány percnyi mûködés után automatikusan ki-
kapcsolja.
Page 50 of 266
49
MÛSZERFAL
ÉS KEZELÕ-
SZERVEK
A GÉPKOCSI
VEZETÉSE
FIGYELMEZTETÕ
JELZÉSEK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
MÛSZAKI
JELLEMZÕK
TÁRGYMUTATÓ
BIZTONSÁGI
BERENDEZÉSEK

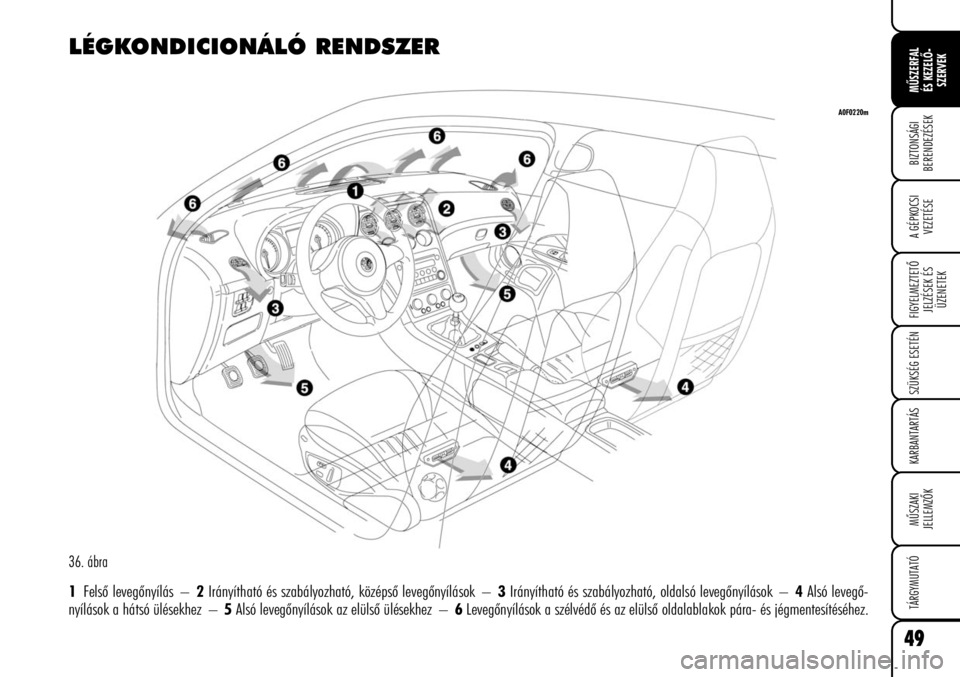

LÉGKONDICIONÁLÓ RENDSZER
1Felsõ levegõnyílás –2Irányítható és szabályozható, középsõ levegõnyílások –3Irányítható és szabályozható, oldalsó levegõnyílások –4Alsó levegõ-
nyílások a hátsó ülésekhez –5Alsó levegõnyílások az elülsõ ülésekhez –6Levegõnyílások a szélvédõ és az elülsõ oldalablakok pára- és jégmentesítéséhez.
36. ábra
A0F0220m
