OG KØRSEL❒hvis der ikke i løbet af 5 minutter
nås et tryk på mindst 1,5 bar, tages
kompressoren ud af ventil og strøms-
tik. Flyt bilen ca. 10 meter frem for
at fordele tætningsvæsken i dækket
og gentag så oppustningen;
❒kan man på denne måde ikke
få trykket op på mindst 1,8 bar
i løbet af 5 minutter, må man ikke
genoptage kørslen, da dækket i så
fald er for beskadiget til, at repara-
tionssættet kan sikre den fornødne
tæthed. Man skal henvende sig til
et autoriseret Alfa Romeo service-
værksted;

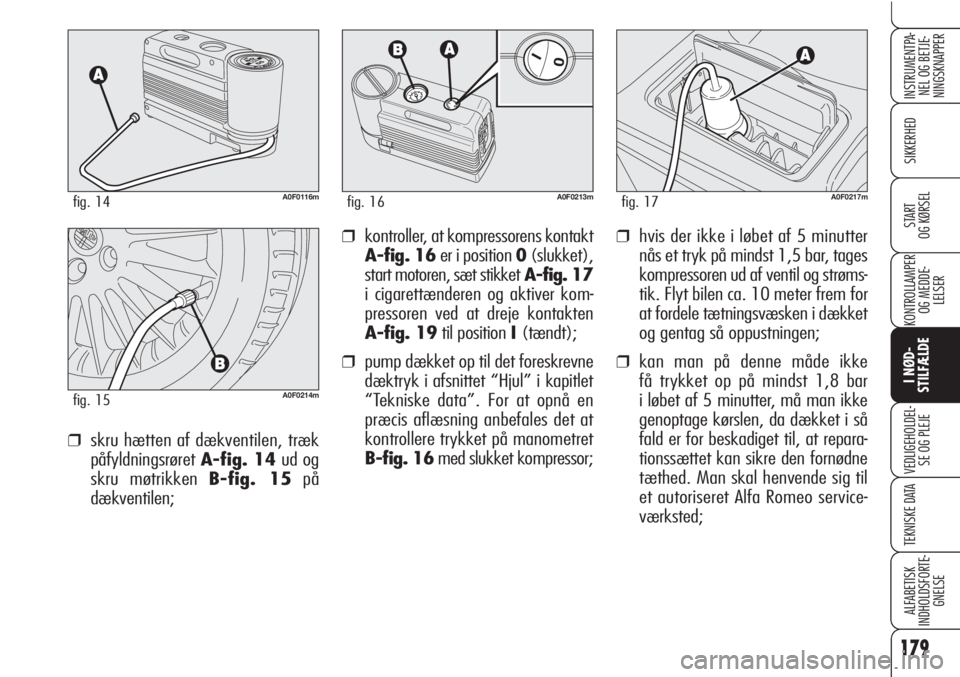

❒skru hætten af dækventilen, træk
påfyldningsrøretA-fig. 14ud og
skru møtrikken B-fig. 15på
dækventilen;
❒kontroller, at kompressorens kontakt
A-fig. 16er i position 0(slukket),
start motoren, sæt stikketA-fig. 17
i cigarettænderen og aktiver kom-
pressoren ved at dreje kontakten
A-fig. 19til position I(tændt);
❒pump dækket op til det foreskrevne
dæktryk i afsnittet “Hjul” i kapitlet
“Tekniske data”. For at opnå en
præcis aflæsning anbefales det at
kontrollere trykket på manometret
B-fig. 16med slukket kompressor;
A0F0116mfig. 14
A0F0214mfig. 15
A0F0213mfig. 16A0F0217mfig. 17

180
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL

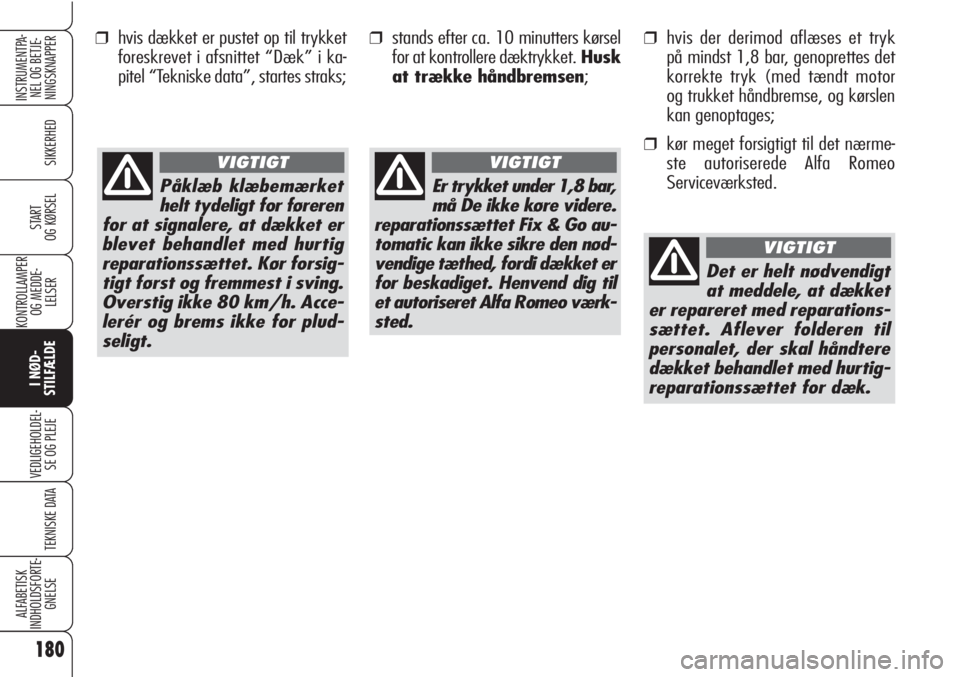

❒hvis dækket er pustet op til trykket
foreskrevet i afsnittet “Dæk” i ka-
pitel “Tekniske data”, startes straks;
Påklæb klæbemærket
helt tydeligt for føreren
for at signalere, at dækket er
blevet behandlet med hurtig
reparationssættet. Kør forsig-
tigt først og fremmest i sving.
Overstig ikke 80 km/h. Acce-
lerér og brems ikke for plud-
seligt.
VIGTIGT
Det er helt nødvendigt
at meddele, at dækket
er repareret med reparations-
sættet. Aflever folderen til
personalet, der skal håndtere
dækket behandlet med hurtig-
reparationssættet for dæk.
VIGTIGT
Er trykket under 1,8 bar,
må De ikke køre videre.
reparationssættet Fix & Go au-
tomatic kan ikke sikre den nød-
vendige tæthed, fordi dækket er
for beskadiget. Henvend dig til
et autoriseret Alfa Romeo værk-
sted.
VIGTIGT
❒stands efter ca. 10 minutters kørsel
for at kontrollere dæktrykket. Husk
at trække håndbremsen;❒hvis der derimod aflæses et tryk
på mindst 1,8 bar, genoprettes det
korrekte tryk (med tændt motor
og trukket håndbremse, og kørslen
kan genoptages;
❒kør meget forsigtigt til det nærme-
ste autoriserede Alfa Romeo
Serviceværksted.

181
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL
A0F0215mfig. 18A0F0216mfig. 19
KUN TIL KONTROL
OG GENETABLERING
AF TRYKKET

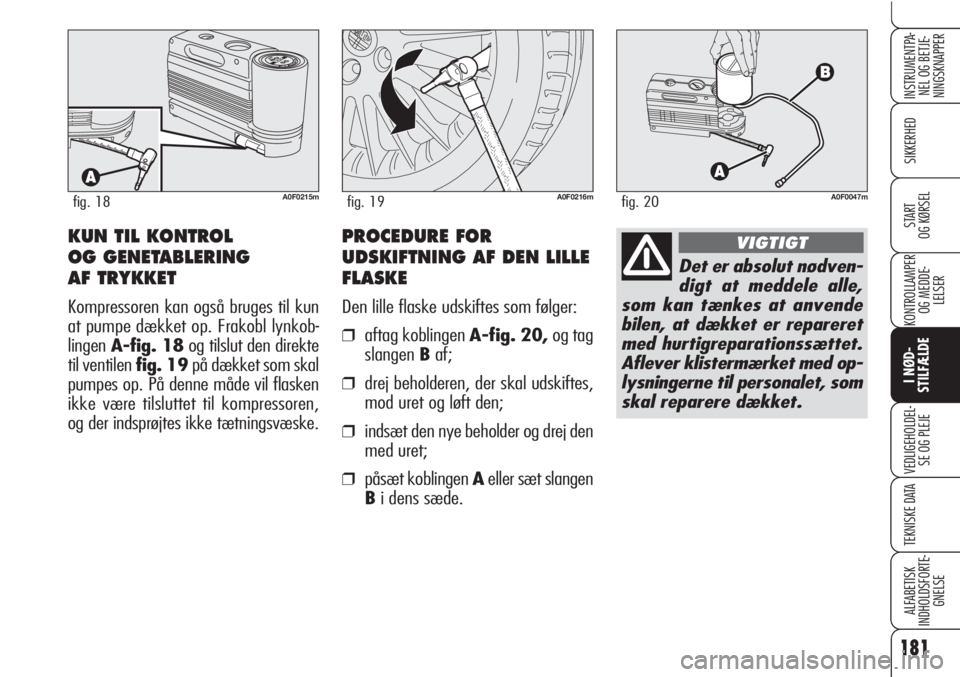

Kompressoren kan også bruges til kun
at pumpe dækket op. Frakobl lynkob-
lingenA-fig. 18og tilslut den direkte
til ventilen fig. 19på dækket som skal
pumpes op. På denne måde vil flasken
ikke være tilsluttet til kompressoren,
og der indsprøjtes ikke tætningsvæske.
A0F0047mfig. 20
Det er absolut nødven-
digt at meddele alle,
som kan tænkes at anvende
bilen, at dækket er repareret
med hurtigreparationssættet.
Aflever klistermærket med op-
lysningerne til personalet, som
skal reparere dækket.
VIGTIGTPROCEDURE FOR
UDSKIFTNING AF DEN LILLE
FLASKE
Den lille flaske udskiftes som følger:
❒aftag koblingen A-fig. 20,og tag
slangenBaf;
❒drej beholderen, der skal udskiftes,
mod uret og løft den;
❒indsæt den nye beholder og drej den
med uret;
❒påsæt koblingen Aeller sæt slangen
Bi dens sæde.

182
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL

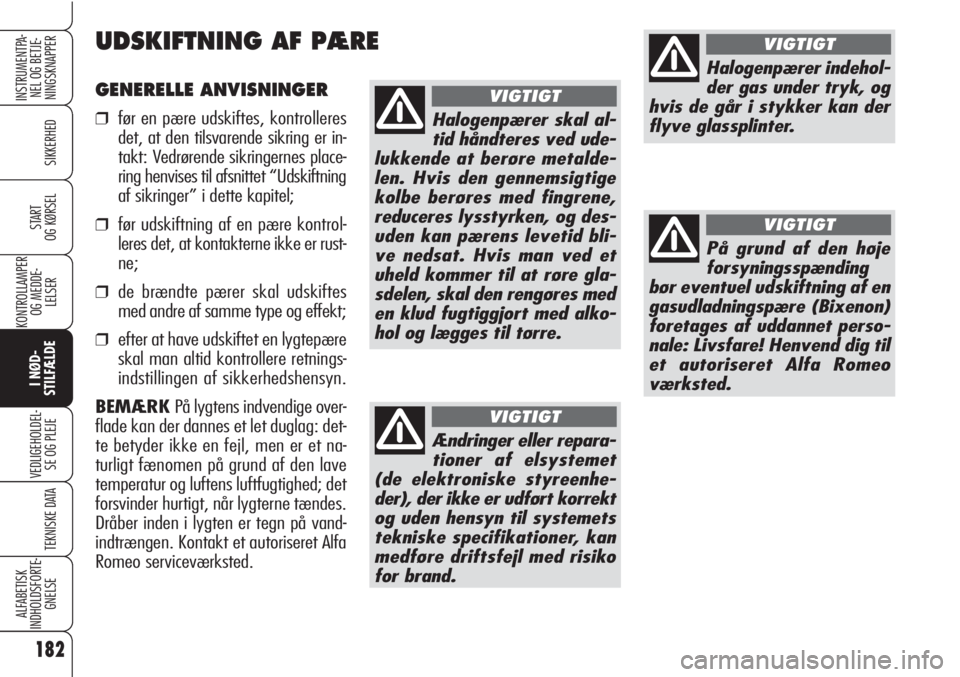

GENERELLE ANVISNINGER
❒før en pære udskiftes, kontrolleres
det, at den tilsvarende sikring er in-
takt: Vedrørende sikringernes place-
ring henvises til afsnittet “Udskiftning
af sikringer” i dette kapitel;
❒før udskiftning af en pære kontrol-
leres det, at kontakterne ikke er rust-
ne;
❒de brændte pærer skal udskiftes
med andre af samme type og effekt;
❒efter at have udskiftet en lygtepære
skal man altid kontrollere retnings-
indstillingen af sikkerhedshensyn.
BEMÆRKPå lygtens indvendige over-
flade kan der dannes et let duglag: det-
te betyder ikke en fejl, men er et na-
turligt fænomen på grund af den lave
temperatur og luftens luftfugtighed; det
forsvinder hurtigt, når lygterne tændes.
Dråber inden i lygten er tegn på vand-
indtrængen. Kontakt et autoriseret Alfa
Romeo serviceværksted.
UDSKIFTNING AF PÆRE
Ændringer eller repara-
tioner af elsystemet
(de elektroniske styreenhe-
der), der ikke er udført korrekt
og uden hensyn til systemets
tekniske specifikationer, kan
medføre driftsfejl med risiko
for brand.
VIGTIGT
På grund af den høje
forsyningsspænding
bør eventuel udskiftning af en
gasudladningspære (Bixenon)
foretages af uddannet perso-
nale: Livsfare! Henvend dig til
et autoriseret Alfa Romeo
værksted.
VIGTIGT
Halogenpærer indehol-
der gas under tryk, og
hvis de går i stykker kan der
flyve glassplinter.
VIGTIGT
Halogenpærer skal al-
tid håndteres ved ude-
lukkende at berøre metalde-
len. Hvis den gennemsigtige
kolbe berøres med fingrene,
reduceres lysstyrken, og des-
uden kan pærens levetid bli-
ve nedsat. Hvis man ved et
uheld kommer til at røre gla-
sdelen, skal den rengøres med
en klud fugtiggjort med alko-
hol og lægges til tørre.
VIGTIGT

183
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSELB Bajonetpærer:de trækkes ud
af fatningen ved at trykke på
pæren, dreje den mod uret og så
trække den ud.
C Cylindriske pærer:for at træk-
ke dem ud, skal de frigøres fra de
pågældende kontakter.D-E Halogenpærer: for at fjerne
pæren skal låsefjederen frigøres fra
pågældende sæde.
F Gaspærer (Bixenon).PÆRETYPER fig. 21

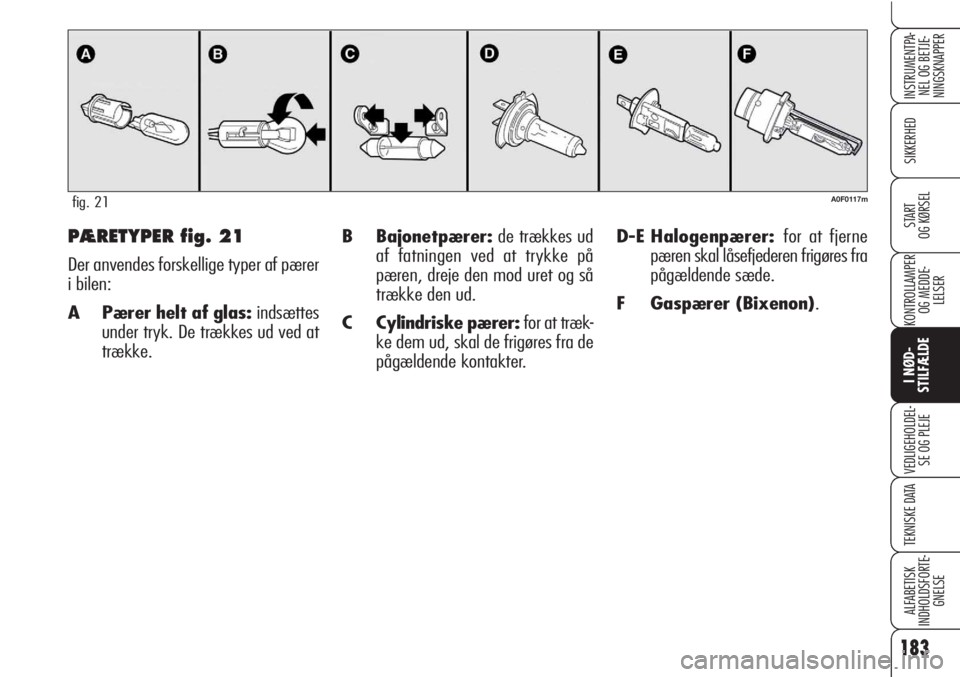

Der anvendes forskellige typer af pærer
i bilen:
A Pærer helt af glas: indsættes
under tryk. De trækkes ud ved at
trække.
A0F0117mfig. 21

184
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL

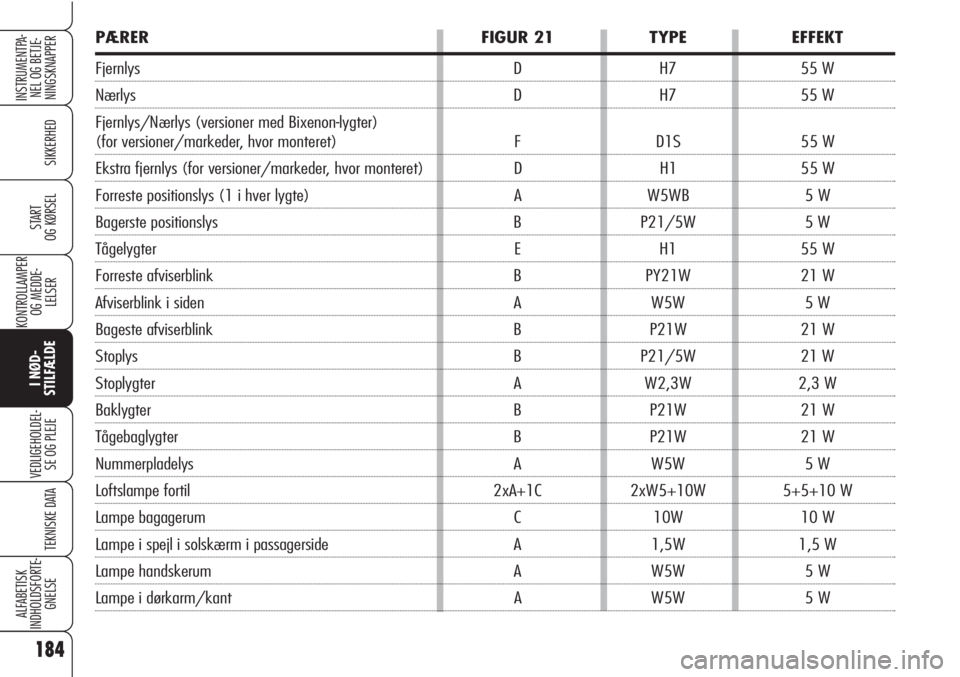

PÆRER FIGUR 21 TYPE EFFEKT
Fjernlys D H7 55 W
Nærlys D H7 55 W
Fjernlys/Nærlys (versioner med Bixenon-lygter)
(for versioner/markeder, hvor monteret) F D1S 55 W
Ekstra fjernlys (for versioner/markeder, hvor monteret) D H1 55 W
Forreste positionslys (1 i hver lygte) A W5WB 5 W
Bagerste positionslys B P21/5W 5 W
Tågelygter E H1 55 W
Forreste afviserblink B PY21W 21 W
Afviserblink i siden A W5W 5 W
Bageste afviserblink B P21W 21 W
Stoplys B P21/5W 21 W
Stoplygter A W2,3W 2,3 W
Baklygter B P21W 21 W
Tågebaglygter B P21W 21 W
Nummerpladelys A W5W 5 W
Loftslampe fortil 2xA+1C 2xW5+10W 5+5+10 W
Lampe bagagerum C 10W 10 W
Lampe i spejl i solskærm i passagerside A 1,5W 1,5 W
Lampe handskerum A W5W 5 W
Lampe i dørkarm/kant A W5W 5 W

185
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START
OG KØRSEL
Fjernlys (halogenpærer)

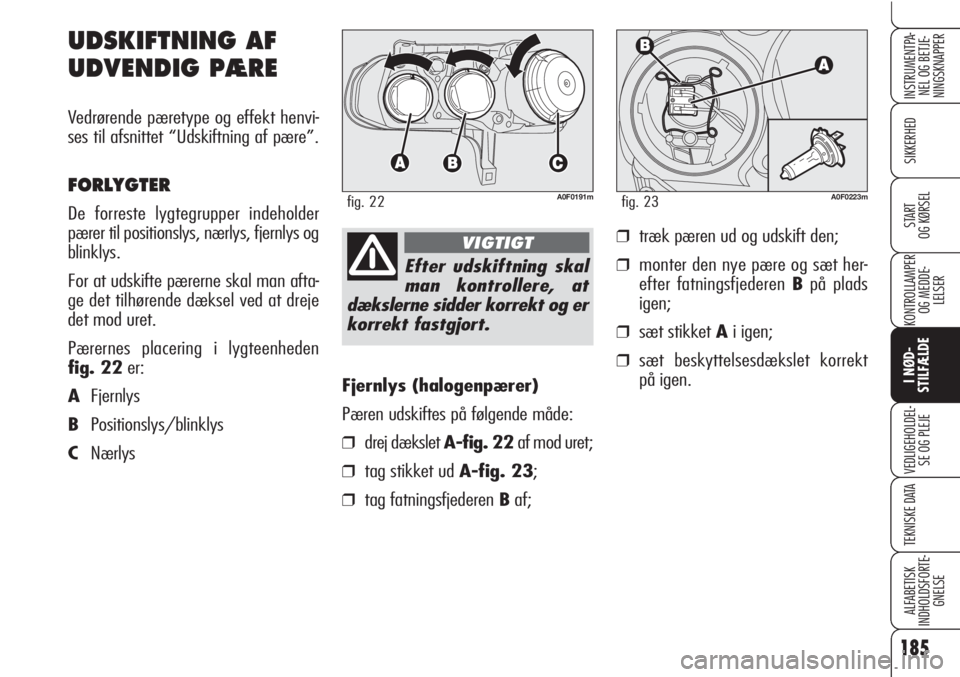

Pæren udskiftes på følgende måde:
❒drej dækslet A-fig. 22af mod uret;
❒tag stikket ud A-fig. 23;
❒tag fatningsfjederen Baf;
UDSKIFTNING AF
UDVENDIG PÆRE
Vedrørende pæretype og effekt henvi-
ses til afsnittet “Udskiftning af pære”.
FORLYGTER
De forreste lygtegrupper indeholder
pærer til positionslys, nærlys, fjernlys og
blinklys.
For at udskifte pærerne skal man afta-
ge det tilhørende dæksel ved at dreje
det mod uret.
Pærernes placering i lygteenheden
fig. 22er:
AFjernlys
BPositionslys/blinklys
CNærlys
A0F0191mfig. 22
Efter udskiftning skal
man kontrollere, at
dækslerne sidder korrekt og er
korrekt fastgjort.
VIGTIGT
A0F0223mfig. 23
❒træk pæren ud og udskift den;
❒monter den nye pære og sæt her-
efter fatningsfjederen Bpå plads
igen;
❒sæt stikket Ai igen;
❒sæt beskyttelsesdækslet korrekt
på igen.

186
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

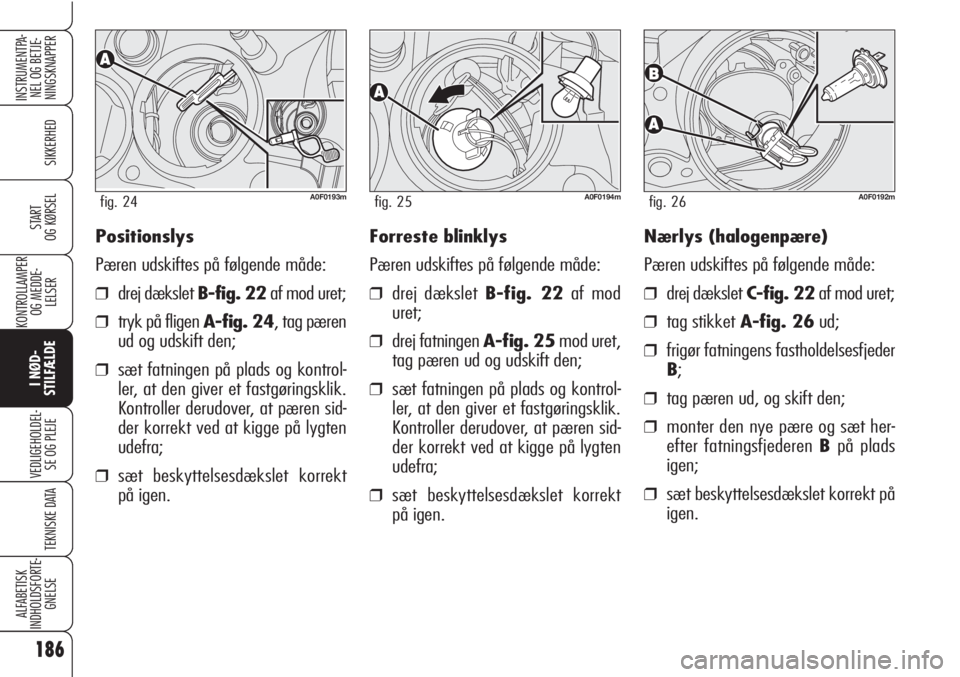

OG KØRSELPositionslys
Pæren udskiftes på følgende måde:
❒drej dækslet B-fig. 22af mod uret;
❒tryk på fligen A-fig. 24, tag pæren
ud og udskift den;
❒sæt fatningen på plads og kontrol-
ler, at den giver et fastgøringsklik.
Kontroller derudover, at pæren sid-
der korrekt ved at kigge på lygten
udefra;
❒sæt beskyttelsesdækslet korrekt
på igen.
A0F0193mfig. 24A0F0194mfig. 25A0F0192mfig. 26
Forreste blinklys
Pæren udskiftes på følgende måde:
❒drej dækslet B-fig. 22af mod
uret;
❒drej fatningen A-fig. 25mod uret,
tag pæren ud og udskift den;
❒sæt fatningen på plads og kontrol-
ler, at den giver et fastgøringsklik.
Kontroller derudover, at pæren sid-
der korrekt ved at kigge på lygten
udefra;
❒sæt beskyttelsesdækslet korrekt
på igen.Nærlys (halogenpære)
Pæren udskiftes på følgende måde:
❒drej dækslet C-fig. 22af mod uret;
❒tag stikket A-fig. 26ud;
❒frigør fatningens fastholdelsesfjeder
B;
❒tag pæren ud, og skift den;
❒monter den nye pære og sæt her-
efter fatningsfjederen Bpå plads
igen;
❒sæt beskyttelsesdækslet korrekt på
igen.

187
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

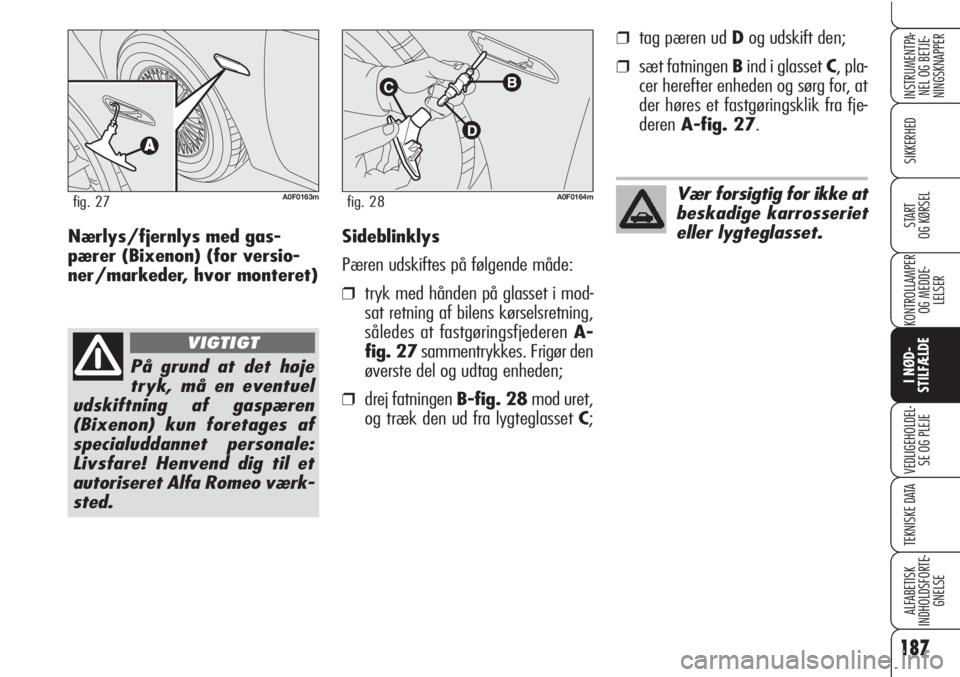

OG KØRSELSideblinklys
Pæren udskiftes på følgende måde:
❒tryk med hånden på glasset i mod-
sat retning af bilens kørselsretning,
således at fastgøringsfjederen A-
fig. 27sammentrykkes. Frigør den
øverste del og udtag enheden;
❒drej fatningen B-fig. 28mod uret,
og træk den ud fra lygteglasset C;
A0F0163mfig. 27A0F0164mfig. 28Vær forsigtig for ikke at
beskadige karrosseriet
eller lygteglasset.
På grund at det høje
tryk, må en eventuel
udskiftning af gaspæren
(Bixenon) kun foretages af
specialuddannet personale:
Livsfare! Henvend dig til et
autoriseret Alfa Romeo værk-
sted.
VIGTIGT
Nærlys/fjernlys med gas-
pærer (Bixenon) (for versio-
ner/markeder, hvor monteret)
❒tag pæren ud Dog udskift den;
❒sæt fatningen Bind i glasset C, pla-
cer herefter enheden og sørg for, at
der høres et fastgøringsklik fra fje-
derenA-fig. 27.

188
SIKKERHED
KONTROLLAMPER
OG MEDDE-
LELSER
I NØD-
STILFÆLDE
VEDLIGEHOLDEL-
SE OG PLEJE
TEKNISKE DATA
ALFABETISK
INDHOLDSFORTE-
GNELSE
INSTRUMENTPA-
NEL OG BETJE-
NINGSKNAPPER
START

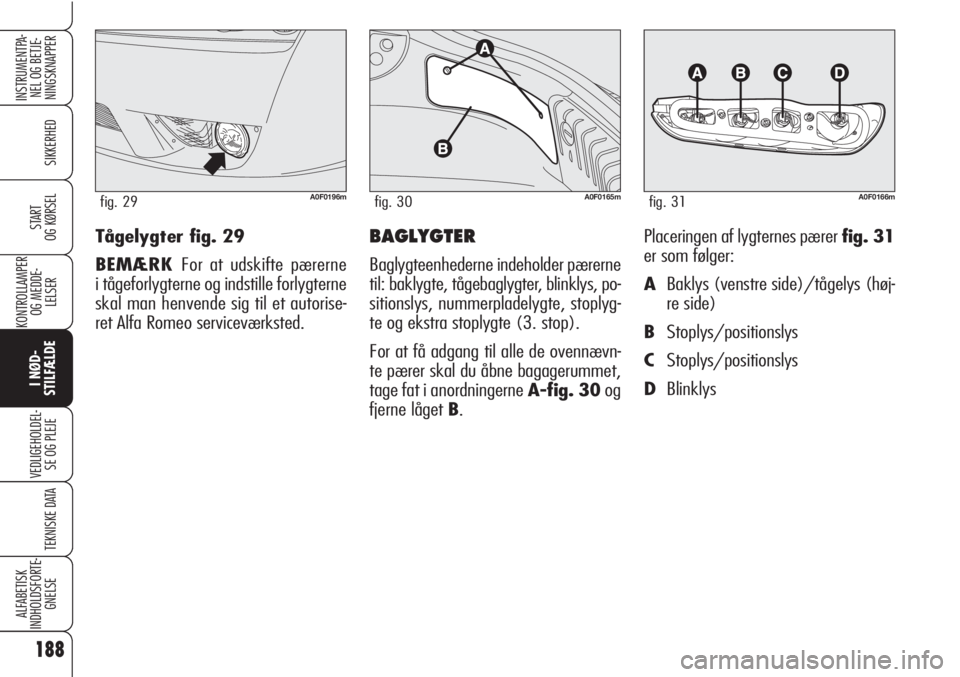

OG KØRSELBAGLYGTER
Baglygteenhederne indeholder pærerne
til: baklygte, tågebaglygter, blinklys, po-
sitionslys, nummerpladelygte, stoplyg-
te og ekstra stoplygte (3. stop).
For at få adgang til alle de ovennævn-
te pærer skal du åbne bagagerummet,
tage fat i anordningerne A-fig. 30og
fjerne låget B.
A0F0165mfig. 30A0F0166mfig. 31
Placeringen af lygternes pærer fig. 31
er som følger:
ABaklys (venstre side)/tågelys (høj-
re side)
BStoplys/positionslys
CStoplys/positionslys
DBlinklys
A0F0196mfig. 29
Tågelygter fig. 29
BEMÆRKFor at udskifte pærerne
i tågeforlygterne og indstille forlygterne
skal man henvende sig til et autorise-
ret Alfa Romeo serviceværksted.
