Alfa Romeo Brera/Spider 2010 Manual de Empleo y Cuidado (in Spanish)

209
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
M M
A A
N N
T T
E E
N N
I I
M M
I I
E E
N N
T T
O O
Y Y
C C
U U
I I
D D
A A
D D
O O

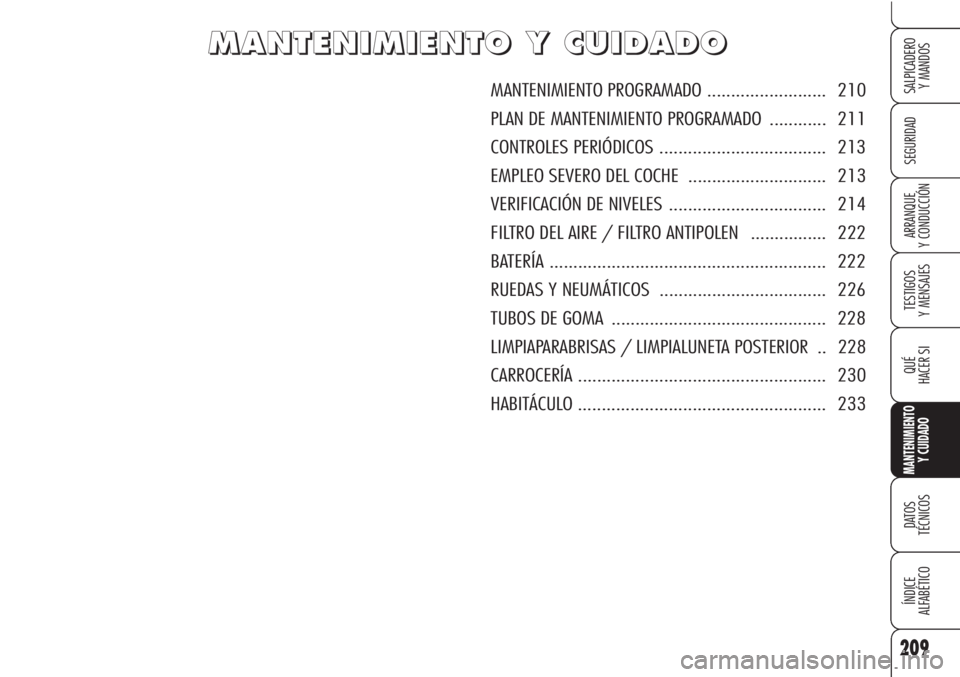

MANTENIMIENTO PROGRAMADO ......................... 210
PLAN DE MANTENIMIENTO PROGRAMADO ............ 211
CONTROLES PERIÓDICOS ................................... 213
EMPLEO SEVERO DEL COCHE ............................. 213
VERIFICACIÓN DE NIVELES ................................. 214
FILTRO DEL AIRE / FILTRO ANTIPOLEN ................ 222
BATERÍA .......................................................... 222
RUEDAS Y NEUMÁTICOS ................................... 226
TUBOS DE GOMA ............................................. 228
LIMPIAPARABRISAS / LIMPIALUNETA POSTERIOR .. 228
CARROCERÍA .................................................... 230
HABITÁCULO .................................................... 233

210
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
MANTENIMIENTO
PROGRAMADO
Un correcto mantenimiento es determi-
nante para garantizar al coche una lar-
ga duración en excelentes condiciones.
Para ello, Alfa Romeo ha preparado una
serie de controles e intervenciones de
mantenimiento cada 35.000 kilómetros
(o cada 21.000 mi).
ADVERTENCIAEl intervalo efectivo de
sustitución del aceite y del filtro de acei-
te del motor depende de las condiciones
de uso del vehículo y se indica median-
te un piloto o un mensaje (si procede) en
el cuadro de instrumentos.
ADVERTENCIAA 2.000 km del ven-
cimiento del mantenimiento, se visualiza
un mensaje en la pantalla. Sin embargo, el mantenimiento progra-
mado no completa todas las necesidades
del coche: también en el período inicial
antes de la revisión de los 35.000 kiló-
metros (o cada 21.000 mi) y posterior-
mente, entre una revisión y otra, el co-
che necesita las atenciones normales, co-
mo por ejemplo, controlar regularmente
el nivel de los líquidos, la presión de los
neumáticos, etc.
ADVERTENCIALas revisiones del Plan
de Mantenimiento Programado las pres-
cribe el Fabricante. Si no se realizan, se
pueden perder los derechos de la garan-
tía.
El Mantenimiento Programado se efec-
túa en todos los Servicios Autorizados
Alfa Romeo en los tiempos prefijados.
Si durante estas intervenciones, además
de las operaciones previstas, fuesen ne-
cesarias otras sustituciones o reparacio-
nes, éstas serán realizadas únicamente
previa aprobación del Cliente.ADVERTENCIALe aconsejamos acu-
dir inmediatamente a los Servicios Auto-
rizados Alfa Romeo en caso de que ad-
vierta alguna anomalía de funciona-
miento, sin esperar la próxima revisión.
Si el coche se utiliza frecuentemente pa-
ra arrastrar remolques, hay que reducir el
intervalo entre un mantenimiento pro-
gramado y el siguiente.

211
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
35 70 105 140 175
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●
●●
●●●●●
●●●●●
●●●●●

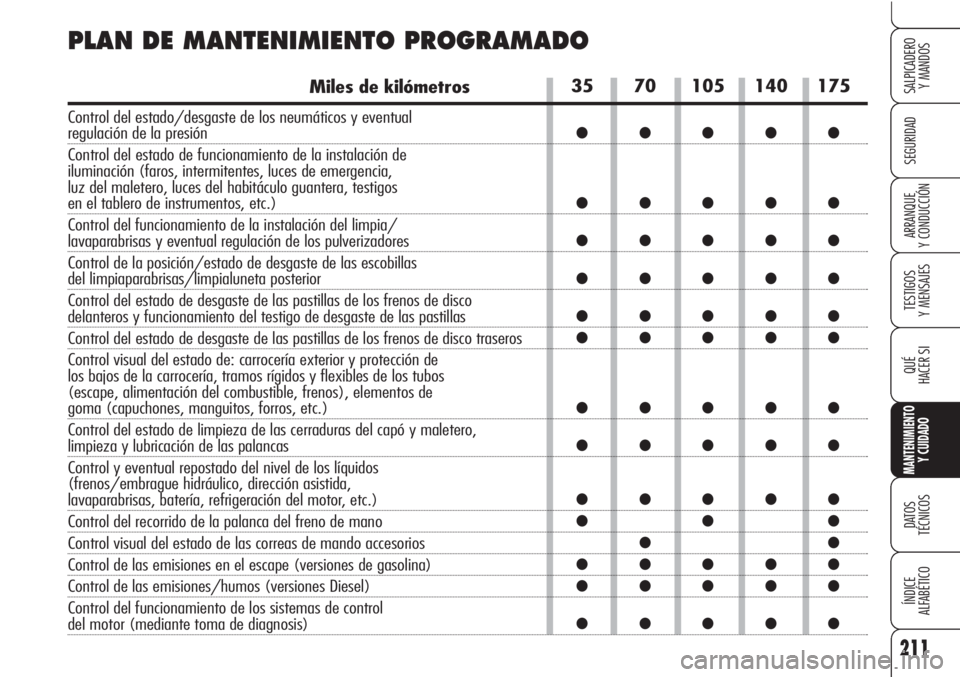

PLAN DE MANTENIMIENTO PROGRAMADO
Miles de kilómetros
Control del estado/desgaste de los neumáticos y eventual regulación de la presión
Control del estado de funcionamiento de la instalación de
iluminación (faros, intermitentes, luces de emergencia,
luz del maletero, luces del habitáculo guantera, testigos
en el tablero de instrumentos, etc.)
Control del funcionamiento de la instalación del limpia/
lavaparabrisas y eventual regulación de los pulverizadores
Control de la posición/estado de desgaste de las escobillas
del limpiaparabrisas/limpialuneta posterior
Control del estado de desgaste de las pastillas de los frenos de disco
delanteros y funcionamiento del testigo de desgaste de las pastillas
Control del estado de desgaste de las pastillas de los frenos de disco traseros
Control visual del estado de: carrocería exterior y protección de
los bajos de la carrocería, tramos rígidos y flexibles de los tubos
(escape, alimentación del combustible, frenos), elementos de
goma (capuchones, manguitos, forros, etc.)
Control del estado de limpieza de las cerraduras del capó y maletero,
limpieza y lubricación de las palancas
Control y eventual repostado del nivel de los líquidos
(frenos/embrague hidráulico, dirección asistida,
lavaparabrisas, batería, refrigeración del motor, etc.)
Control del recorrido de la palanca del freno de mano
Control visual del estado de las correas de mando accesorios
Control de las emisiones en el escape (versiones de gasolina)
Control de las emisiones/humos (versiones Diesel)
Control del funcionamiento de los sistemas de control
del motor (mediante toma de diagnosis)

212
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

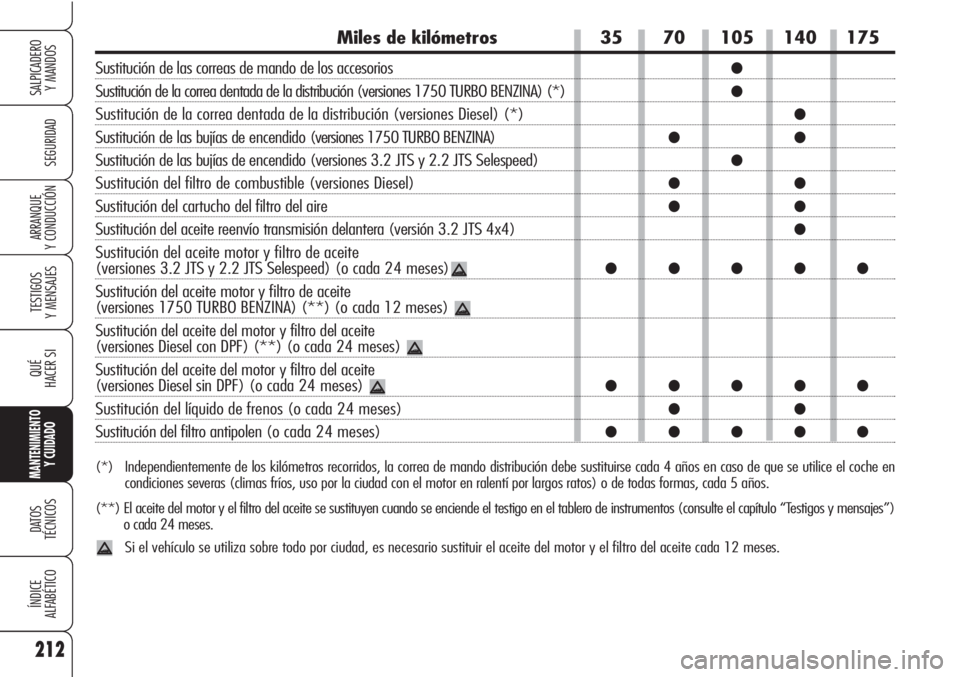

35 70 105 140 175
●
●
●
●●
●
●●
●●
●
●●●●●
●●●●●
●●
●●●●●
Miles de kilómetros
Sustitución de las correas de mando de los accesorios
Sustitución de la correa dentada de la distribución (versiones 1750 TURBO BENZINA) (*)
Sustitución de la correa dentada de la distribución (versiones Diesel) (*)
Sustitución de las bujías de encendido (versiones 1750 TURBO BENZINA)
Sustitución de las bujías de encendido (versiones 3.2 JTS y 2.2 JTS Selespeed)
Sustitución del filtro de combustible (versiones Diesel)
Sustitución del cartucho del filtro del aire
Sustitución del aceite reenvío transmisión delantera (versión 3.2 JTS 4x4)
Sustitución del aceite motor y filtro de aceite
(versiones 3.2 JTS y 2.2 JTS Selespeed) (o cada 24 meses)
Sustitución del aceite motor y filtro de aceite
(versiones 1750 TURBO BENZINA) (**) (o cada 12 meses)
Sustitución del aceite del motor y filtro del aceite
(versiones Diesel con DPF) (**)(o cada 24 meses)
Sustitución del aceite del motor y filtro del aceite
(versiones Diesel sin DPF) (o cada 24 meses)
Sustitución del líquido de frenos (o cada 24 meses)
Sustitución del filtro antipolen (o cada 24 meses)
(*) Independientemente de los kilómetros recorridos, la correa de mando distribución debe sustituirse cada 4 años en caso de que se utilice el coche en
condiciones severas (climas fríos, uso por la ciudad con el motor en ralentí por largos ratos) o de todas formas, cada 5 años.
(**) El aceite del motor y el filtro del aceite se sustituyen cuando se enciende el testigo en el tablero de instrumentos (consulte el capítulo “Testigos y mensajes”)
o cada 24 meses.
Si el vehículo se utiliza sobre todo por ciudad, es necesario sustituir el aceite del motor y el filtro del aceite cada 12 meses.

213
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

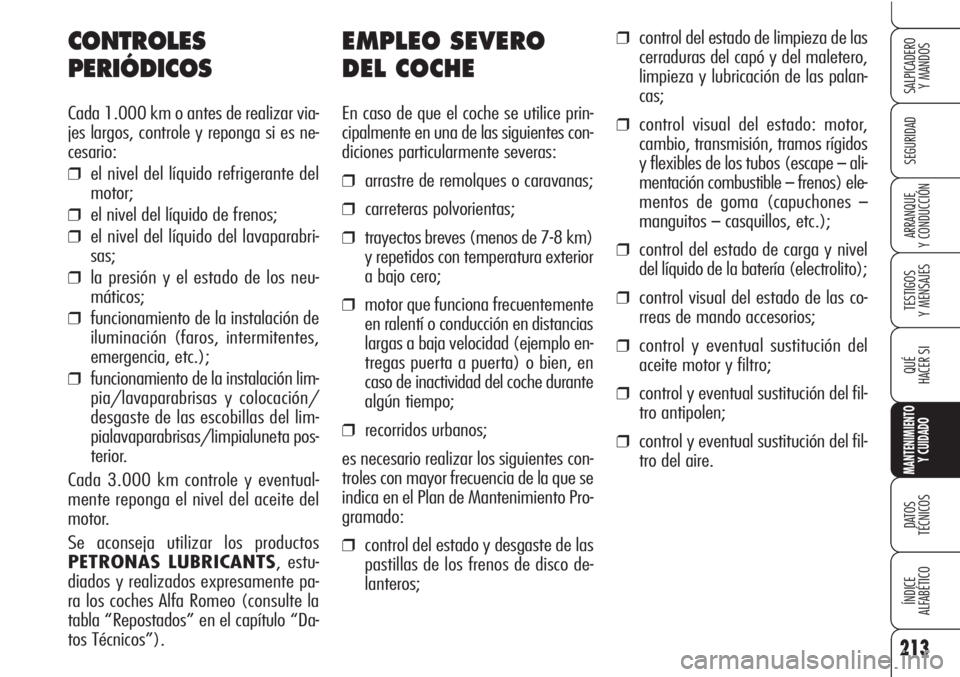

EMPLEO SEVERO
DEL COCHE
En caso de que el coche se utilice prin-
cipalmente en una de las siguientes con-
diciones particularmente severas:
❒arrastre de remolques o caravanas;
❒carreteras polvorientas;
❒trayectos breves (menos de 7-8 km)
y repetidos con temperatura exterior
a bajo cero;
❒motor que funciona frecuentemente
en ralentí o conducción en distancias
largas a baja velocidad (ejemplo en-
tregas puerta a puerta) o bien, en
caso de inactividad del coche durante
algún tiempo;
❒recorridos urbanos;
es necesario realizar los siguientes con-
troles con mayor frecuencia de la que se
indica en el Plan de Mantenimiento Pro-
gramado:
❒control del estado y desgaste de las
pastillas de los frenos de disco de-
lanteros;
❒control del estado de limpieza de las
cerraduras del capó y del maletero,
limpieza y lubricación de las palan-
cas;
❒control visual del estado: motor,
cambio, transmisión, tramos rígidos
y flexibles de los tubos (escape
–ali-
mentación combustible
–frenos) ele-
mentos de goma (capuchones
–
manguitos–casquillos, etc.);
❒control del estado de carga y nivel
del líquido de la batería (electrolito);
❒control visual del estado de las co-
rreas de mando accesorios;
❒control y eventual sustitución del
aceite motor y filtro;
❒control y eventual sustitución del fil-
tro antipolen;
❒control y eventual sustitución del fil-
tro del aire.
CONTROLES
PERIÓDICOS
Cada 1.000 km o antes de realizar via-
jes largos, controle y reponga si es ne-
cesario:
❒el nivel del líquido refrigerante del
motor;
❒el nivel del líquido de frenos;
❒el nivel del líquido del lavaparabri-
sas;
❒la presión y el estado de los neu-
máticos;
❒funcionamiento de la instalación de
iluminación (faros, intermitentes,
emergencia, etc.);
❒funcionamiento de la instalación lim-
pia/lavaparabrisas y colocación/
desgaste de las escobillas del lim-
pialavaparabrisas/limpialuneta pos-
terior.
Cada 3.000 km controle y eventual-
mente reponga el nivel del aceite del
motor.
Se aconseja utilizar los productos
PETRONAS LUBRICANTS, estu-
diados y realizados expresamente pa-
ra los coches Alfa Romeo (consulte la
tabla “Repostados” en el capítulo “Da-
tos Técnicos”).

214
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

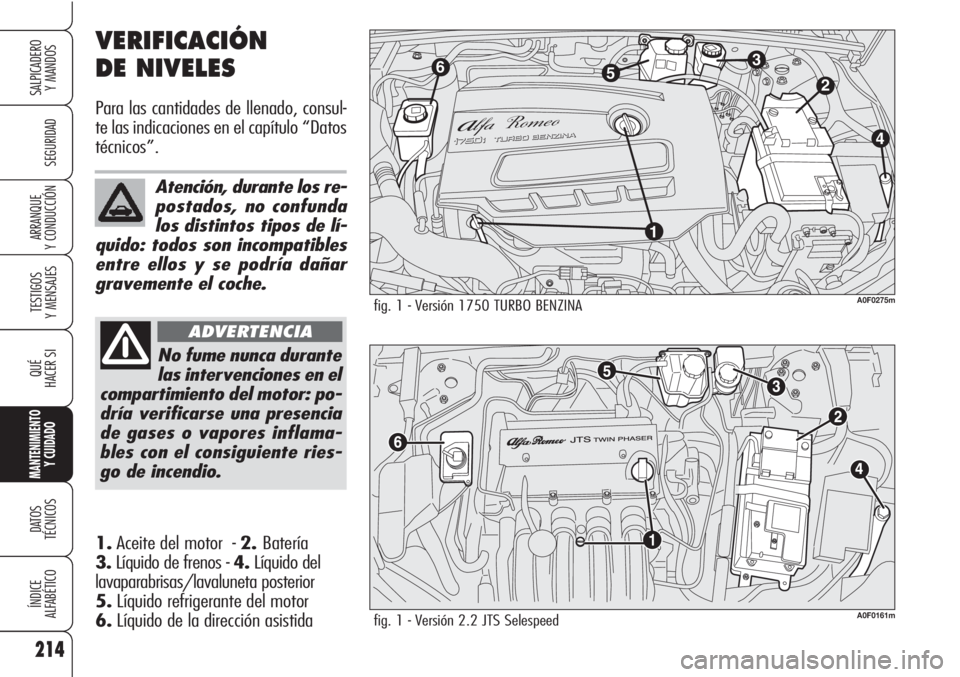

VERIFICACIÓN
DE NIVELES
Para las cantidades de llenado, consul-
te las indicaciones en el capítulo “Datos
técnicos”.
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas/lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida
fig. 1 - Versión 1750 TURBO BENZINA
2
4
1 6
53
A0F0275m
No fume nunca durante
las intervenciones en el
compartimiento del motor: po-
dría verificarse una presencia
de gases o vapores inflama-
bles con el consiguiente ries-
go de incendio.
ADVERTENCIA
Atención, durante los re-
postados, no confunda
los distintos tipos de lí-
quido: todos son incompatibles
entre ellos y se podría dañar
gravemente el coche.
fig. 1 - Versión 2.2 JTS SelespeedA0F0161m

215
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

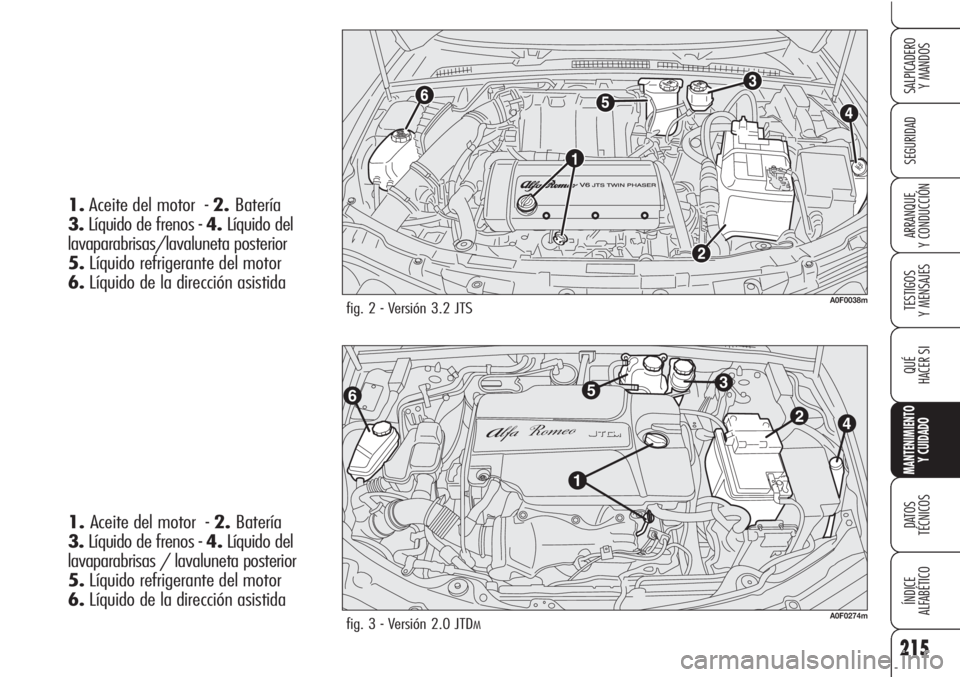

fig. 2 - Versión 3.2 JTSA0F0038m
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas/lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida
fig. 3 - Versión 2.0 JTDM
653
2
4
1
A0F0274m
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas / lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida

216
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

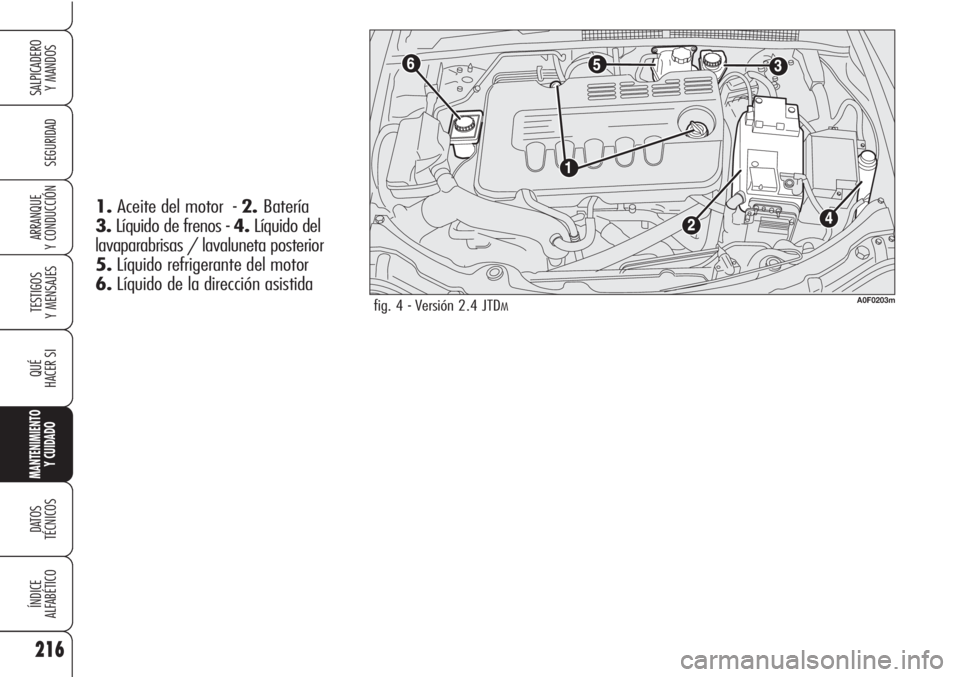

fig. 4 - Versión 2.4 JTDMA0F0203m
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas / lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida

217
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

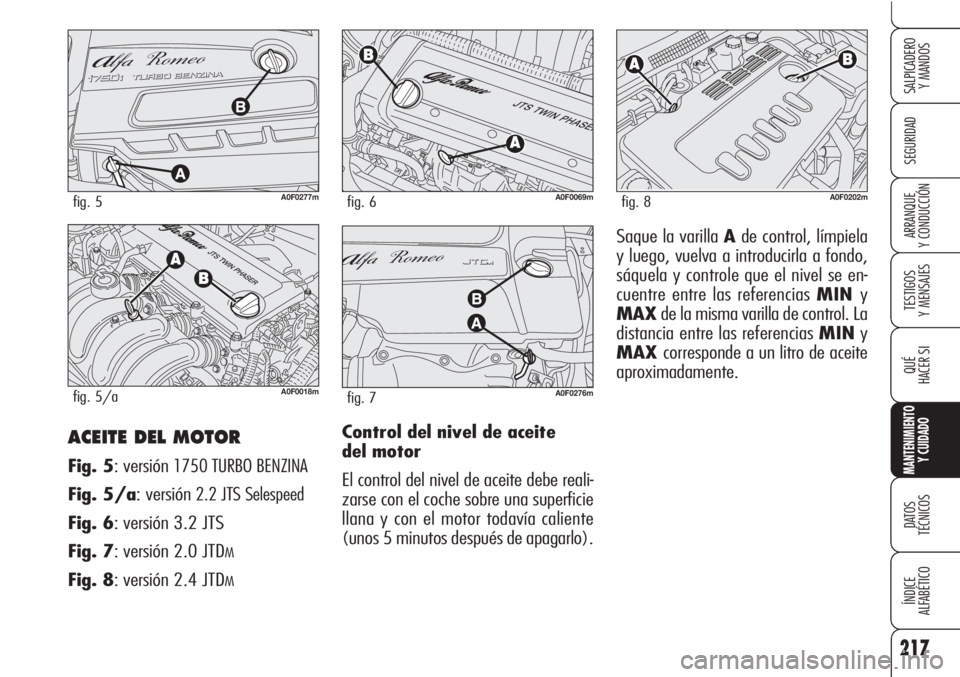

ACEITE DEL MOTOR
Fig. 5: versión1750 TURBO BENZINA
Fig. 5/a: versión2.2 JTS Selespeed
Fig. 6: versión 3.2 JTS
Fig. 7: versión 2.0 JTD
M
Fig. 8: versión 2.4 JTDM
Control del nivel de aceite
del motor
El control del nivel de aceite debe reali-
zarse con el coche sobre una superficie
llana y con el motor todavía caliente
(unos 5 minutos después de apagarlo).
A0F0277mfig. 5
A0F0276mfig. 7
A0F0069mfig. 6A0F0202mfig. 8
Saque la varilla Ade control, límpiela
y luego, vuelva a introducirla a fondo,
sáquela y controle que el nivel se en-
cuentre entre las referencias MINy
MAXde la misma varilla de control. La
distancia entre las referencias MINy
MAXcorresponde a un litro de aceite
aproximadamente.
A0F0018mfig. 5/a

218
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

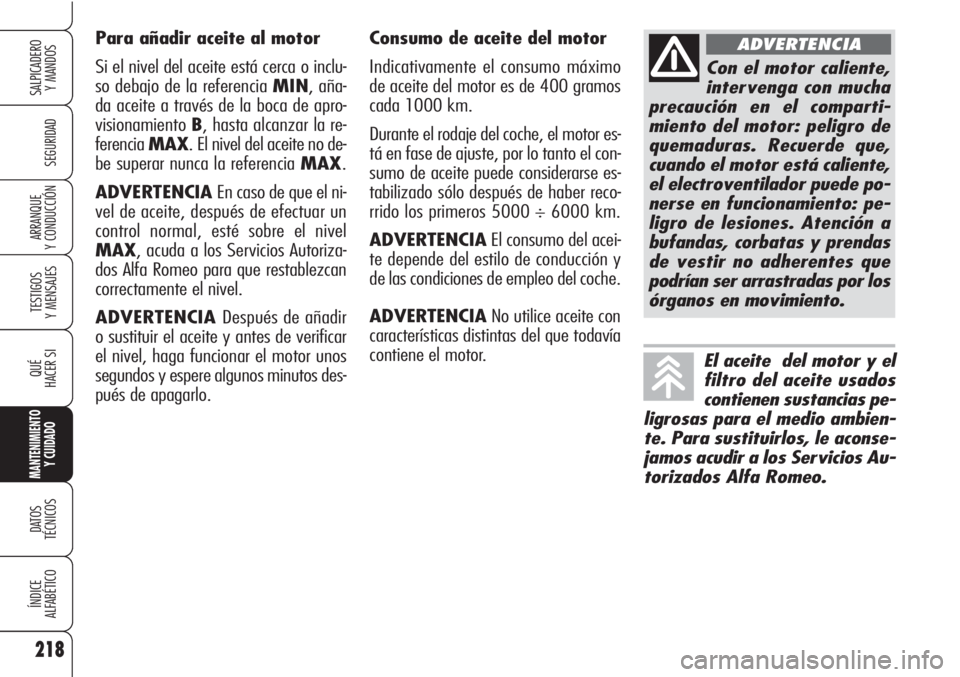

Consumo de aceite del motor
Indicativamente el consumo máximo
de aceite del motor es de 400 gramos
cada 1000 km.
Durante el rodaje del coche, el motor es-
tá en fase de ajuste, por lo tanto el con-
sumo de aceite puede considerarse es-
tabilizado sólo después de haber reco-
rrido los primeros 5000 ÷ 6000 km.
ADVERTENCIAEl consumo del acei-
te depende del estilo de conducción y
de las condiciones de empleo del coche.
ADVERTENCIANo utilice aceite con
características distintas del que todavía
contiene el motor. Para añadir aceite al motor
Si el nivel del aceite está cerca o inclu-
so debajo de la referencia MIN, aña-
da aceite a través de la boca de apro-
visionamientoB, hasta alcanzar la re-
ferenciaMAX. El nivel del aceite no de-
be superar nunca la referencia MAX.
ADVERTENCIA En caso de que el ni-
vel de aceite, después de efectuar un
control normal, esté sobre el nivel
MAX, acuda a los Servicios Autoriza-
dos Alfa Romeo para que restablezcan
correctamente el nivel.
ADVERTENCIA Después de añadir
o sustituir el aceite y antes de verificar
el nivel, haga funcionar el motor unos
segundos y espere algunos minutos des-
pués de apagarlo.
Con el motor caliente,
intervenga con mucha
precaución en el comparti-
miento del motor: peligro de
quemaduras. Recuerde que,
cuando el motor está caliente,
el electroventilador puede po-
nerse en funcionamiento: pe-
ligro de lesiones. Atención a
bufandas, corbatas y prendas
de vestir no adherentes que
podrían ser arrastradas por los
órganos en movimiento.
ADVERTENCIA
El aceite del motor y el
filtro del aceite usados
contienen sustancias pe-
ligrosas para el medio ambien-
te. Para sustituirlos, le aconse-
jamos acudir a los Servicios Au-
torizados Alfa Romeo.
