Alfa Romeo Giulia 2016 Manual del propietario (in Spanish)

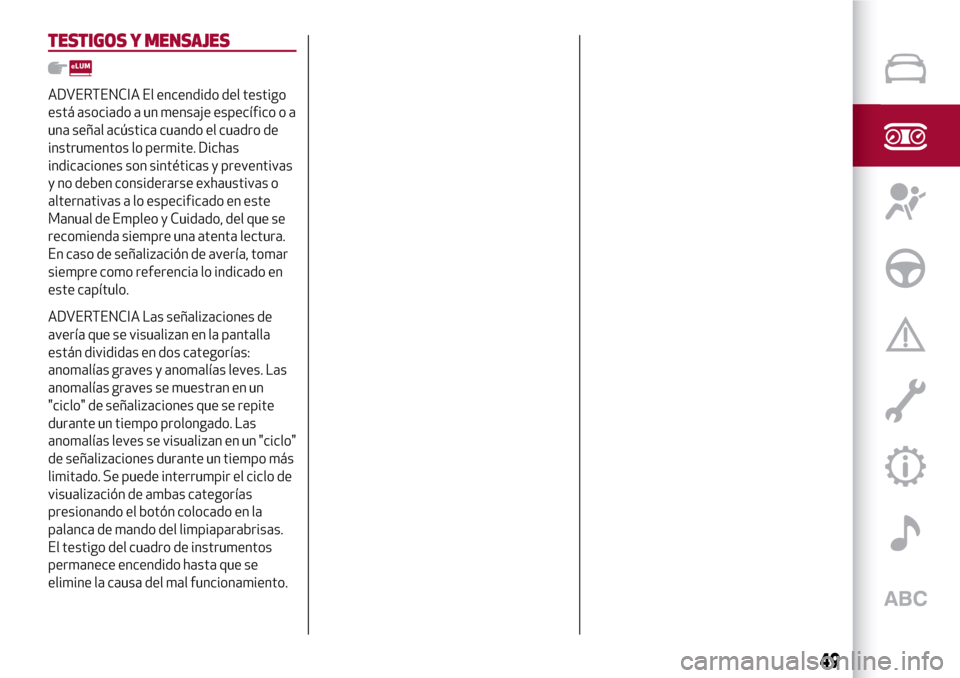

TESTIGOS Y MENSAJES
ADVERTENCIA El encendido del testigo
está asociado a un mensaje específico o a
una señal acústica cuando el cuadro de
instrumentos lo permite. Dichas
indicaciones son sintéticas y preventivas
y no deben considerarse exhaustivas o
alternativas a lo especificado en este
Manual de Empleo y Cuidado, del que se
recomienda siempre una atenta lectura.
En caso de señalización de avería, tomar
siempre como referencia lo indicado en
este capítulo.
ADVERTENCIA Las señalizaciones de
avería que se visualizan en la pantalla
están divididas en dos categorías:
anomalías graves y anomalías leves. Las
anomalías graves se muestran en un
"ciclo" de señalizaciones que se repite
durante un tiempo prolongado. Las
anomalías leves se visualizan en un "ciclo"
de señalizaciones durante un tiempo más
limitado. Se puede interrumpir el ciclo de
visualización de ambas categorías
presionando el botón colocado en la
palanca de mando del limpiaparabrisas.
El testigo del cuadro de instrumentos
permanece encendido hasta que se
elimine la causa del mal funcionamiento.
49

TESTIGOS EN EL CUADRO DE INSTRUMENTOS
A algunos testigos y símbolos se le pueden unir algunos mensajes de detalle y/o señales acústicas.
Testigos de color rojo
Testigo Qué significa
LÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE MANO ELÉCTRICO ACCIONADO
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de frenos en el depósito desciende por debajo del nivel mínimo, a causa de una
posible pérdida de líquido del circuito.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
Freno de mano eléctrico introducido
El testigo se enciende con el freno de mano eléctrico accionado.
Soltar el freno de mano eléctrico y comprobar que se apague el testigo.
Si el testigo permanece encendido, acudir a la Red de Asistencia Alfa Romeo.
ADVERTENCIA Si el vehículo se estaciona en una pendiente superior a 30 %, o si los frenos están a más de 350 °C, cuando se
activa el freno de mano el testigo parpadea para señalar una posible condición insegura.
AVERÍA EBD
El encendido simultáneo de los testigos
(rojo) y(ámbar) con el motor en marcha indica una avería en el sistema EBD o
bien que el sistema no está disponible. En este caso, con frenadas bruscas se puede producir un bloqueo precoz de las ruedas
traseras, con posibilidad de derrape.
Conduciendo con extremo cuidado, acudir inmediatamente al punto más cercano de la Red de Asistencia Alfa Romeo para que
comprueben el sistema.
50
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa

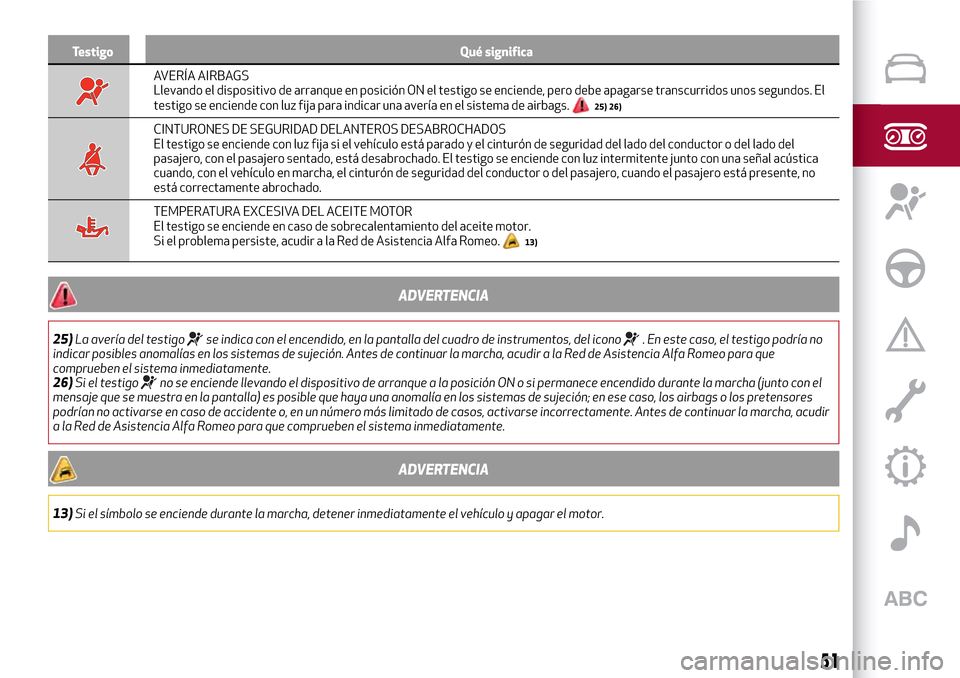

AVERÍA AIRBAGS
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse transcurridos unos segundos. El
testigo se enciende con luz fija para indicar una avería en el sistema de airbags.
25) 26)
CINTURONES DE SEGURIDAD DELANTEROS DESABROCHADOS
El testigo se enciende con luz fija si el vehículo está parado y el cinturón de seguridad del lado del conductor o del lado del
pasajero, con el pasajero sentado, está desabrochado. El testigo se enciende con luz intermitente junto con una señal acústica
cuando, con el vehículo en marcha, el cinturón de seguridad del conductor o del pasajero, cuando el pasajero está presente, no
está correctamente abrochado.
TEMPERATURA EXCESIVA DEL ACEITE MOTOR
El testigo se enciende en caso de sobrecalentamiento del aceite motor.
Si el problema persiste, acudir a la Red de Asistencia Alfa Romeo.
13)
ADVERTENCIA
25)La avería del testigose indica con el encendido, en la pantalla del cuadro de instrumentos, del icono. En este caso, el testigo podría no
indicar posibles anomalías en los sistemas de sujeción. Antes de continuar la marcha, acudir a la Red de Asistencia Alfa Romeo para que
comprueben el sistema inmediatamente.
26)Si el testigo
no se enciende llevando el dispositivo de arranque a la posición ON o si permanece encendido durante la marcha (junto con el
mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores
podrían no activarse en caso de accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir
a la Red de Asistencia Alfa Romeo para que comprueben el sistema inmediatamente.
ADVERTENCIA
13)Si el símbolo se enciende durante la marcha, detener inmediatamente el vehículo y apagar el motor.
51

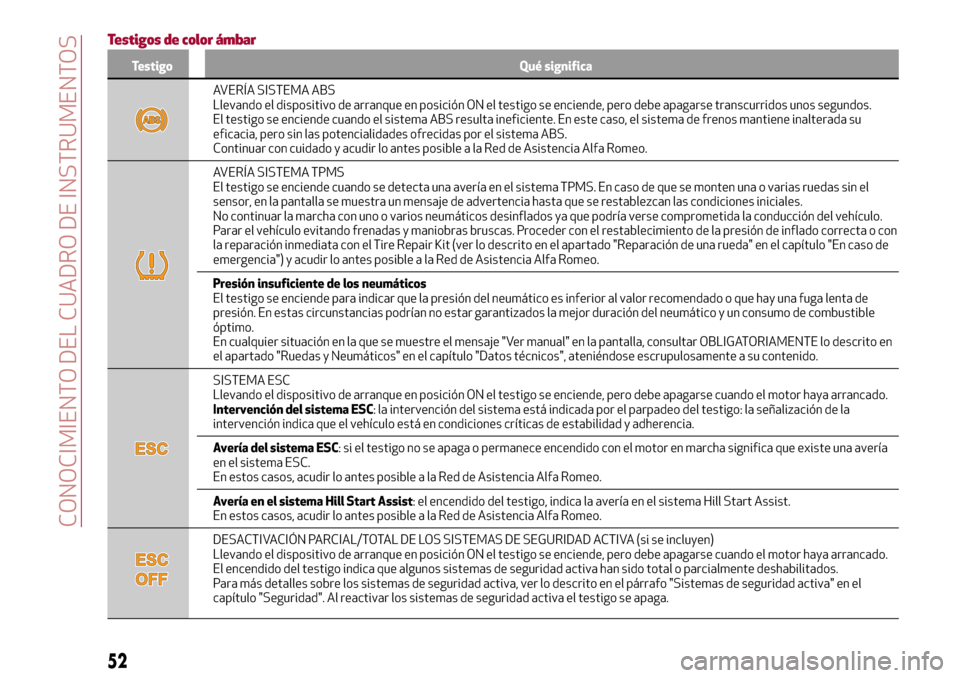

Testigos de color ámbar
Testigo Qué significa
AVERÍA SISTEMA ABS
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el sistema ABS resulta ineficiente. En este caso, el sistema de frenos mantiene inalterada su
eficacia, pero sin las potencialidades ofrecidas por el sistema ABS.
Continuar con cuidado y acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA TPMS
El testigo se enciende cuando se detecta una avería en el sistema TPMS. En caso de que se monten una o varias ruedas sin el
sensor, en la pantalla se muestra un mensaje de advertencia hasta que se restablezcan las condiciones iniciales.
No continuar la marcha con uno o varios neumáticos desinflados ya que podría verse comprometida la conducción del vehículo.
Parar el vehículo evitando frenadas y maniobras bruscas. Proceder con el restablecimiento de la presión de inflado correcta o con
la reparación inmediata con el Tire Repair Kit (ver lo descrito en el apartado "Reparación de una rueda" en el capítulo "En caso de
emergencia") y acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Presión insuficiente de los neumáticos
El testigo se enciende para indicar que la presión del neumático es inferior al valor recomendado o que hay una fuga lenta de
presión. En estas circunstancias podrían no estar garantizados la mejor duración del neumático y un consumo de combustible
óptimo.
En cualquier situación en la que se muestre el mensaje "Ver manual" en la pantalla, consultar OBLIGATORIAMENTE lo descrito en
el apartado "Ruedas y Neumáticos" en el capítulo "Datos técnicos", ateniéndose escrupulosamente a su contenido.
SISTEMA ESC
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse cuando el motor haya arrancado.
Intervención del sistema ESC: la intervención del sistema está indicada por el parpadeo del testigo: la señalización de la
intervención indica que el vehículo está en condiciones críticas de estabilidad y adherencia.
Avería del sistema ESC: si el testigo no se apaga o permanece encendido con el motor en marcha significa que existe una avería
en el sistema ESC.
En estos casos, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Avería en el sistema Hill Start Assist: el encendido del testigo, indica la avería en el sistema Hill Start Assist.
En estos casos, acudir lo antes posible a la Red de Asistencia Alfa Romeo.
DESACTIVACIÓN PARCIAL/TOTAL DE LOS SISTEMAS DE SEGURIDAD ACTIVA (si se incluyen)
Llevando el dispositivo de arranque en posición ON el testigo se enciende, pero debe apagarse cuando el motor haya arrancado.
El encendido del testigo indica que algunos sistemas de seguridad activa han sido total o parcialmente deshabilitados.
Para más detalles sobre los sistemas de seguridad activa, ver lo descrito en el párrafo "Sistemas de seguridad activa" en el
capítulo "Seguridad". Al reactivar los sistemas de seguridad activa el testigo se apaga.
52
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigo Qué significa

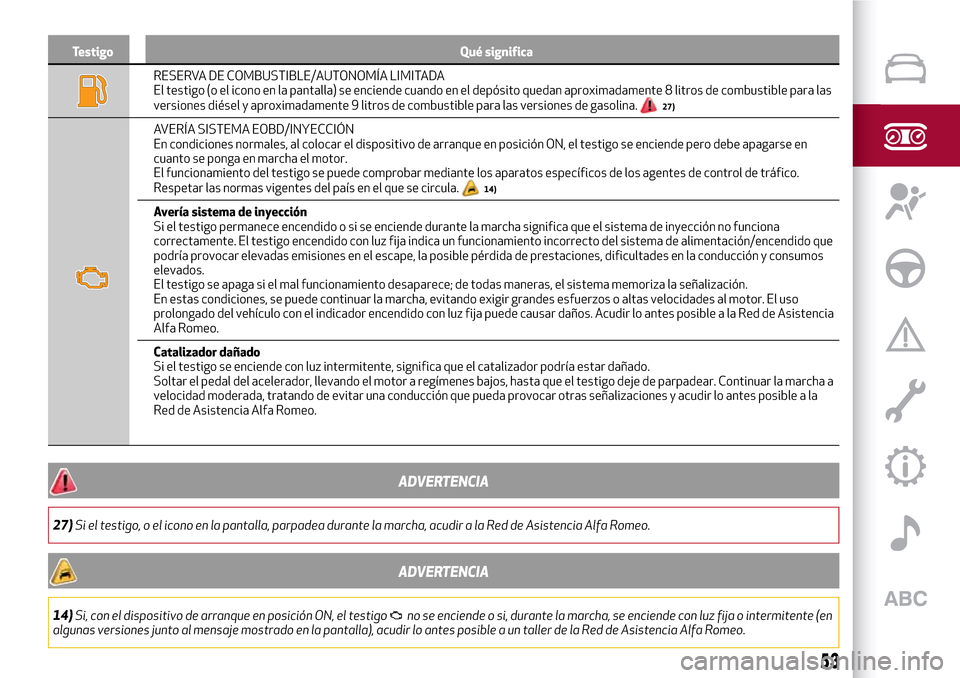

RESERVA DE COMBUSTIBLE/AUTONOMÍA LIMITADA
El testigo (o el icono en la pantalla) se enciende cuando en el depósito quedan aproximadamente 8 litros de combustible para las
versiones diésel y aproximadamente 9 litros de combustible para las versiones de gasolina.
27)
AVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al colocar el dispositivo de arranque en posición ON, el testigo se enciende pero debe apagarse en
cuanto se ponga en marcha el motor.
El funcionamiento del testigo se puede comprobar mediante los aparatos específicos de los agentes de control de tráfico.
Respetar las normas vigentes del país en el que se circula.
14)
Avería sistema de inyección
Si el testigo permanece encendido o si se enciende durante la marcha significa que el sistema de inyección no funciona
correctamente. El testigo encendido con luz fija indica un funcionamiento incorrecto del sistema de alimentación/encendido que
podría provocar elevadas emisiones en el escape, la posible pérdida de prestaciones, dificultades en la conducción y consumos
elevados.
El testigo se apaga si el mal funcionamiento desaparece; de todas maneras, el sistema memoriza la señalización.
En estas condiciones, se puede continuar la marcha, evitando exigir grandes esfuerzos o altas velocidades al motor. El uso
prolongado del vehículo con el indicador encendido con luz fija puede causar daños. Acudir lo antes posible a la Red de Asistencia
Alfa Romeo.
Catalizador dañado
Si el testigo se enciende con luz intermitente, significa que el catalizador podría estar dañado.
Soltar el pedal del acelerador, llevando el motor a regímenes bajos, hasta que el testigo deje de parpadear. Continuar la marcha a
velocidad moderada, tratando de evitar una conducción que pueda provocar otras señalizaciones y acudir lo antes posible a la
Red de Asistencia Alfa Romeo.
ADVERTENCIA
27)Si el testigo, o el icono en la pantalla, parpadea durante la marcha, acudir a la Red de Asistencia Alfa Romeo.
ADVERTENCIA
14)Si, con el dispositivo de arranque en posición ON, el testigono se enciende o si, durante la marcha, se enciende con luz fija o intermitente (en
algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Alfa Romeo.
53

Testigo Qué significa

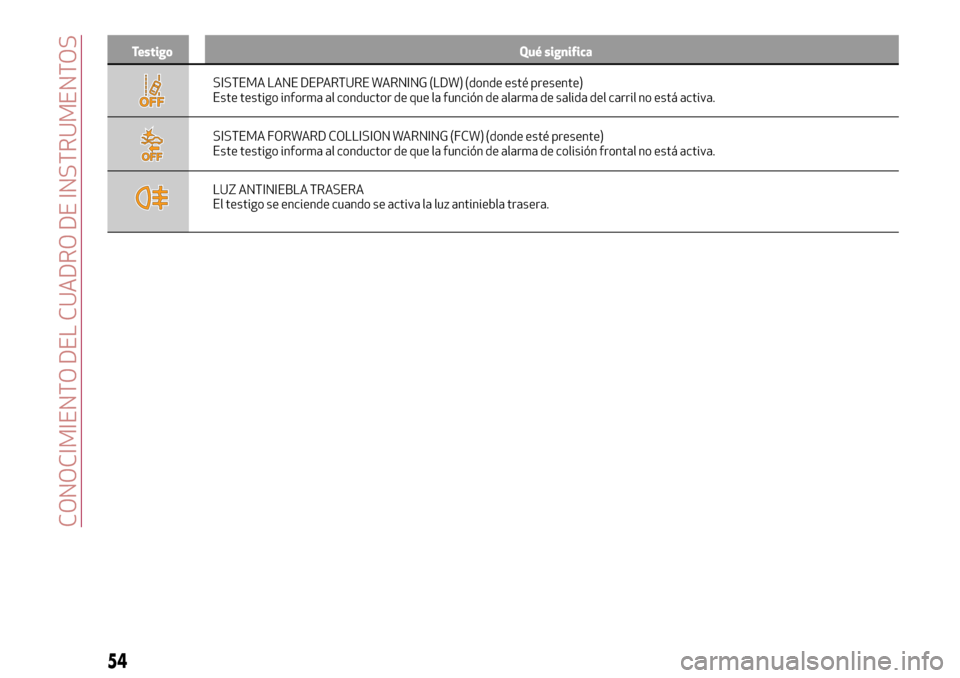

SISTEMA LANE DEPARTURE WARNING (LDW) (donde esté presente)
Este testigo informa al conductor de que la función de alarma de salida del carril no está activa.
SISTEMA FORWARD COLLISION WARNING (FCW) (donde esté presente)
Este testigo informa al conductor de que la función de alarma de colisión frontal no está activa.
LUZ ANTINIEBLA TRASERA
El testigo se enciende cuando se activa la luz antiniebla trasera.
54
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

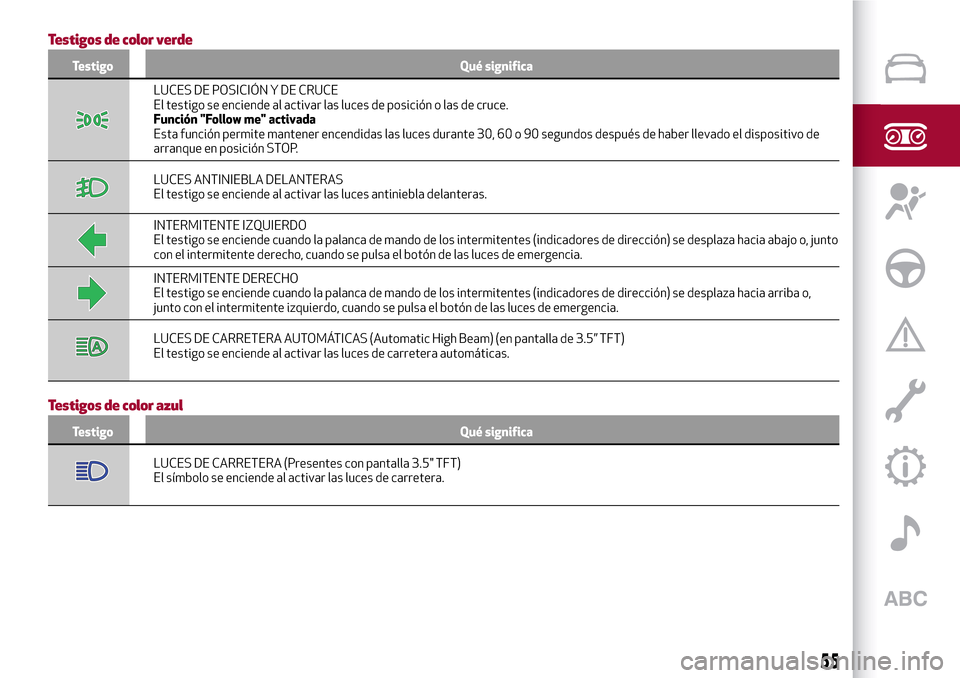

Testigos de color verde
Testigo Qué significa
LUCES DE POSICIÓN Y DE CRUCE
El testigo se enciende al activar las luces de posición o las de cruce.
Función "Follow me" activada
Esta función permite mantener encendidas las luces durante 30, 60 o 90 segundos después de haber llevado el dispositivo de
arranque en posición STOP.
LUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla delanteras.
INTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se desplaza hacia abajo o, junto
con el intermitente derecho, cuando se pulsa el botón de las luces de emergencia.
INTERMITENTE DERECHO
El testigo se enciende cuando la palanca de mando de los intermitentes (indicadores de dirección) se desplaza hacia arriba o,
junto con el intermitente izquierdo, cuando se pulsa el botón de las luces de emergencia.
LUCES DE CARRETERA AUTOMÁTICAS (Automatic High Beam) (en pantalla de 3.5” TFT)
El testigo se enciende al activar las luces de carretera automáticas.
Testigos de color azul
Testigo Qué significa
LUCES DE CARRETERA (Presentes con pantalla 3.5" TFT)
El símbolo se enciende al activar las luces de carretera.
55

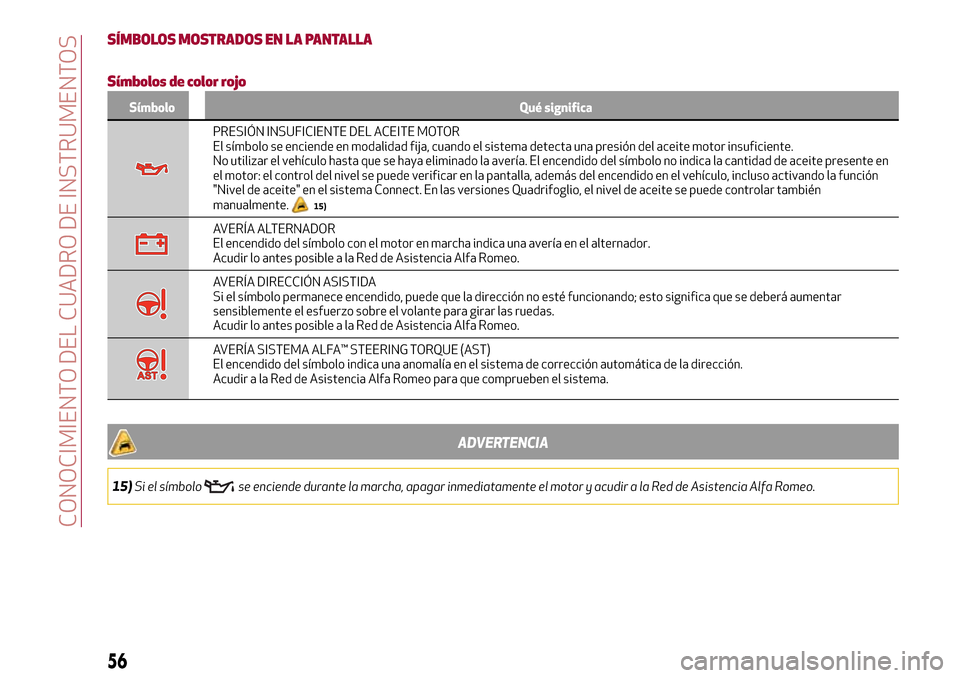

SÍMBOLOS MOSTRADOS EN LA PANTALLA
Símbolos de color rojo
Símbolo Qué significa
PRESIÓN INSUFICIENTE DEL ACEITE MOTOR
El símbolo se enciende en modalidad fija, cuando el sistema detecta una presión del aceite motor insuficiente.
No utilizar el vehículo hasta que se haya eliminado la avería. El encendido del símbolo no indica la cantidad de aceite presente en
el motor: el control del nivel se puede verificar en la pantalla, además del encendido en el vehículo, incluso activando la función
"Nivel de aceite" en el sistema Connect. En las versiones Quadrifoglio, el nivel de aceite se puede controlar también
manualmente.
15)
AVERÍA ALTERNADOR
El encendido del símbolo con el motor en marcha indica una avería en el alternador.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA DIRECCIÓN ASISTIDA
Si el símbolo permanece encendido, puede que la dirección no esté funcionando; esto significa que se deberá aumentar
sensiblemente el esfuerzo sobre el volante para girar las ruedas.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
AVERÍA SISTEMA ALFA™ STEERING TORQUE (AST)
El encendido del símbolo indica una anomalía en el sistema de corrección automática de la dirección.
Acudir a la Red de Asistencia Alfa Romeo para que comprueben el sistema.
ADVERTENCIA
15)Si el símbolose enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia Alfa Romeo.
56
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Símbolo Qué significa

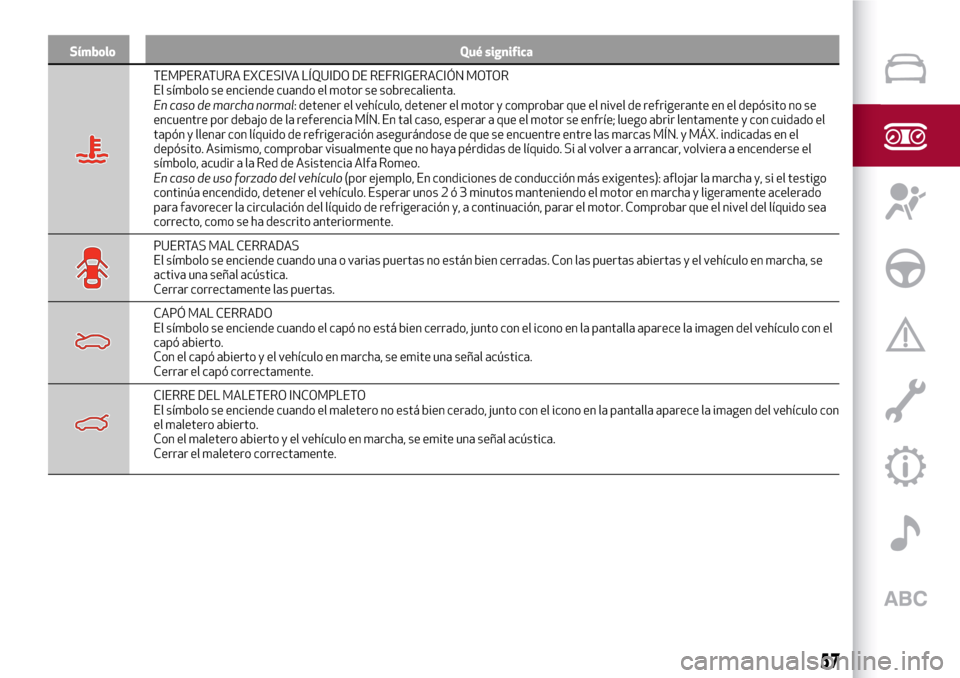

TEMPERATURA EXCESIVA LÍQUIDO DE REFRIGERACIÓN MOTOR
El símbolo se enciende cuando el motor se sobrecalienta.
En caso de marcha normal: detener el vehículo, detener el motor y comprobar que el nivel de refrigerante en el depósito no se
encuentre por debajo de la referencia MÍN. En tal caso, esperar a que el motor se enfríe; luego abrir lentamente y con cuidado el
tapón y llenar con líquido de refrigeración asegurándose de que se encuentre entre las marcas MÍN. y MÁX. indicadas en el
depósito. Asimismo, comprobar visualmente que no haya pérdidas de líquido. Si al volver a arrancar, volviera a encenderse el
símbolo, acudir a la Red de Asistencia Alfa Romeo.
En caso de uso forzado del vehículo(por ejemplo, En condiciones de conducción más exigentes): aflojar la marcha y, si el testigo
continúa encendido, detener el vehículo. Esperar unos2ó3minutos manteniendo el motor en marcha y ligeramente acelerado
para favorecer la circulación del líquido de refrigeración y, a continuación, parar el motor. Comprobar que el nivel del líquido sea
correcto, como se ha descrito anteriormente.
PUERTAS MAL CERRADAS
El símbolo se enciende cuando una o varias puertas no están bien cerradas. Con las puertas abiertas y el vehículo en marcha, se
activa una señal acústica.
Cerrar correctamente las puertas.
CAPÓ MAL CERRADO
El símbolo se enciende cuando el capó no está bien cerrado, junto con el icono en la pantalla aparece la imagen del vehículo con el
capó abierto.
Con el capó abierto y el vehículo en marcha, se emite una señal acústica.
Cerrar el capó correctamente.
CIERRE DEL MALETERO INCOMPLETO
El símbolo se enciende cuando el maletero no está bien cerado, junto con el icono en la pantalla aparece la imagen del vehículo con
el maletero abierto.
Con el maletero abierto y el vehículo en marcha, se emite una señal acústica.
Cerrar el maletero correctamente.
57

Símbolo Qué significa

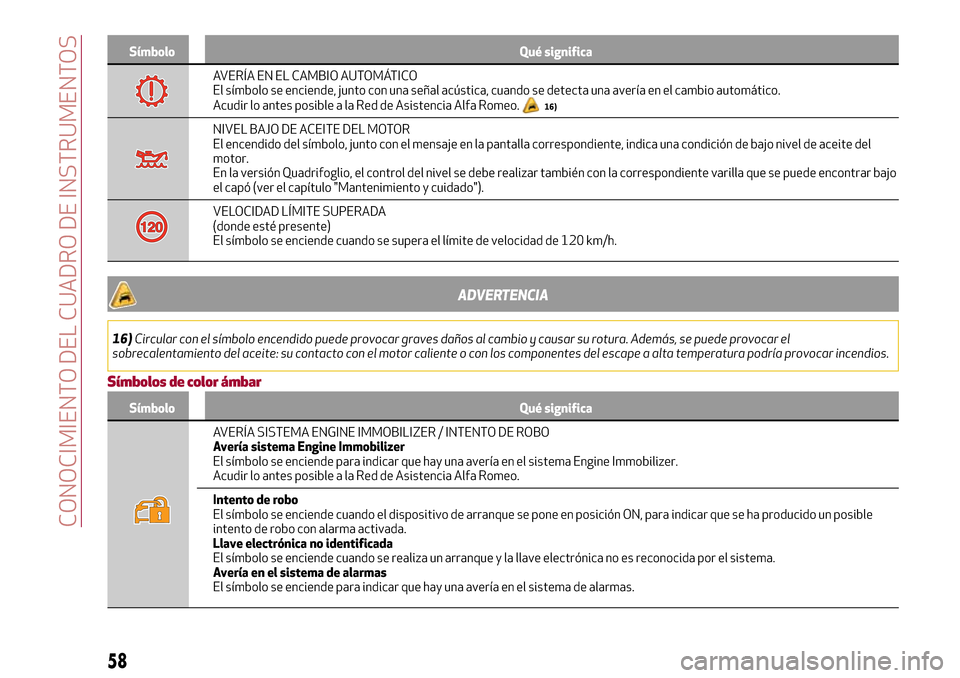

AVERÍA EN EL CAMBIO AUTOMÁTICO
El símbolo se enciende, junto con una señal acústica, cuando se detecta una avería en el cambio automático.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
16)
NIVEL BAJO DE ACEITE DEL MOTOR
El encendido del símbolo, junto con el mensaje en la pantalla correspondiente, indica una condición de bajo nivel de aceite del
motor.
En la versión Quadrifoglio, el control del nivel se debe realizar también con la correspondiente varilla que se puede encontrar bajo
el capó (ver el capítulo "Mantenimiento y cuidado").
VELOCIDAD LÍMITE SUPERADA
(donde esté presente)
El símbolo se enciende cuando se supera el límite de velocidad de 120 km/h.
ADVERTENCIA
16)Circular con el símbolo encendido puede provocar graves daños al cambio y causar su rotura. Además, se puede provocar el
sobrecalentamiento del aceite: su contacto con el motor caliente o con los componentes del escape a alta temperatura podría provocar incendios.
Símbolos de color ámbar
Símbolo Qué significa
AVERÍA SISTEMA ENGINE IMMOBILIZER / INTENTO DE ROBO
Avería sistema Engine Immobilizer
El símbolo se enciende para indicar que hay una avería en el sistema Engine Immobilizer.
Acudir lo antes posible a la Red de Asistencia Alfa Romeo.
Intento de robo
El símbolo se enciende cuando el dispositivo de arranque se pone en posición ON, para indicar que se ha producido un posible
intento de robo con alarma activada.
Llave electrónica no identificada
El símbolo se enciende cuando se realiza un arranque y la llave electrónica no es reconocida por el sistema.
Avería en el sistema de alarmas
El símbolo se enciende para indicar que hay una avería en el sistema de alarmas.
58
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
